BRUGSANVISNING Power Split 720V Texas

DK Betjeningsvejledning

GB User manual

Sikkerhedsinstruktioner 8

Saurlige sikkerhedsregler 8

Elektriske forbindelser 9

Forlaengerledninger 9

Klargoring 9

Brug af traeholder 10

Fjernelse af fastklemt trae 10

Anbefalet hydraulik olie. 10

Betjening 10

Transport 10

Opbevaring 10

Reklamationsretten og generelle betingelser 10

Specificationer 23

Feilfinding 24

EU Overensstemmelseserklaering 27

Tillykke med din nye Power split. Læs venligst denen brugsanvising grundigt, især de sikkerhedsmæssige advarsler markeret med symbolet:

Reservedele

Pá vores hjemmeside www texas.dk. Finder du selv varenumre, det giver en hurtigere ekspedition.

Reservedele kan kobes online pa www texas.dk erer kontakt

Deres naermeste forhandler. De finder forhandlisterpa www texas.dk

Advarsler

Hydrauliske systemer

Brug aldrig maskinen, hvis der er utaethed i det hydrauliske system. Før du bruger braendekloveren, skal du tjekke after for hydrauliske utaetheder. Vær sikker pa at din maskine, og omradet hvorpå du arbejder, er rent og frit for oliesplid.

Hydraulisk væske kan være ársag til fare, du kan glide og falde, dine hænder kan glide, nár du bruger maskinen eller der kan være brandfare.

Elektrisk sikkerhed.

Brug aldrig maskinen, hvis der er fejl ved det elektriske system. Brug aldrig en brændeklover under våde forhold. Brug aldrig maskinen med en forkert elektrisk ledning aller forkert forlængerledning. Brug aldrig maskinen uten det er tilsluttet en stikkontakt med jord forbindelse, som giver den strøm, der er indikeret på etiketten og er beskyttet af en 10-13 Amp kredsøbsafbryder hvis du har en motor med 230

Volt og-16 Amp, his v du har en motor med 400 Volt.

Fysiske fareer

At klve brende skaber særlige fysiske farer. Brug aldrig maskinen medmindre du bærer rigtige sikkerhedshandsker, sikkerhedssko og godkendt øjenbeskyttelse osv. Vær opmaerksom pa træsplinterne for at undgå skader aller blokering af værktjet. Prov aldrig pa at klve brændestykker som er for store eller for sma til at passe ordentligt til maskinen. Prov aldrig pa at klve brende, som indeholder som, uller andre metalstykker. Ryd op mens du arbejder. Klvet trae og træsplinter, kan skabe et farligt arbejdsmiljo. Fortsæt aldrig med at arbejde i et rodet arbejdsområde, som

kan fä dig til at glide aller falde. Hold tilskuere væk fra maskinen og lad aldrig personer, som ikke har LAST betjeningsvejledningen, bruge værktøjet.

Bemærk: Man kan aldrig lave en fuldstændig liste over advarsler. Brugeren skal bruge sin sunde fornuft og bruge maskinen pa en sikker mäde

Sikkerhedsinstruktioner

Advarsel:

Som med alt maskineri er der visse risici involveret i brugen af dette produit. Udvisning af respekt og forsigtighed vil formindske risikoen for personlig skade. Hvis de normale forholdsrregler ikke imdekommes, kan det resultere i personlig skade eller beskadigelse af ejendom.

Laes og bliv fortrolig med hele betjeningsvejledningen. Laer maskinens anvendelse og grænser at kende, savel som specifikke potentielle risici.
1 Kontroller for beskadigede dele. Ffor videre brug af maskinen, skal du tjekke skaarmen ell er andre dele, som kan vare beskadigede for at sikre, atprodukter vil fungere ordentigt og yde dens tilsigteftekction. Tjek, at de bevagelige dele korer lige og ici er beskadigede. Tjek montering ell er andr forhold, som kan pavirke brugen af brændekloveren. En skerm ell er andre dele, som kan vare beskadiget, skal repareres og udskiftes.
Sorg for at beskyttesesskaern men og glideskinner altid er pa plads.
Bae altid orebeskyttelse, ojenbeskyttelse/briller, ansigtsmaske og arbejdshandsker.
Fjern justeringsnogler/skruengogler osv. Gor det til vane at tjekke om nogler, skruengogler osv. er fjernet fra maskinen for, at du taender den.
1 Brug aldrig maskinen, nár du er under pavirkning af narkotika, alkohol eller medicin.
Stå aldrig på maskinen. Du kankommen til skade, hvis du falder.
Lad aldrig maskinen kore uden opsyn. Sluk for strommen. Gå aldrig fra maskinen før den er stoppet helt med at kore.
Fjern altid stikket fra stikkontakten, nár du justerer, skifter dele eller reparerer på maskinen.
Sorg for at det elektriske kabel er fuldt beskyttet, og at der ikke er nogen fare for skade af udstyrler materiale. Undersog altid kablet noje for brug og udskift hvis det er beskadiget.
Sorg for at dine hænder er holdt væk fra brændeknuden og kilerne hele tiden. Rør aldrig ved maskinens bevægelige dele, narr maskinen er taendt.
A Baer化进程.
Trykket ma参加会议者 - derved bortfalder garanti.

Saurlige sikkerhedsregler

Advarsel:

Brugen af donne kraftfulde maskine kan skabe særlige farer.
Vær ekstra opmærksom for din egen og andres sikkerhed.
Grundlaeiggende sikkerheds forholdsrregler skal altid følges for at mindske risikoen for skade eller farer. Laes davon betjeningsvejledning inden du bruger brændekloveren.
Bændekloveren er redskab, som hvis det bruges forkert, kan medfrole alvorlige personulykker. Det er derfor vigtigt at du laeser og forstár hele betjeningsvejledningen forbrug - især tekstafsnit markeret med en advarselstrekant:

Maskinen ma kun betjenes af en person.
1 Brændekloveren er udelukkende beregnet til at klove traestykker, hvis ma svarer til de anbefalede angiver: Laengde 25-50 cm. Diameter 8-35 cm.

1 Prov aldrig pa at klove brændeknuder, som er større end den anbefalede brændestørrelse. Der mä ikke vaere som ell er andet metal i brændet, da disse kan beskadige maskinen. Brændet skal skæres retvinklet i enden, og alle grene skal fjernes fra træstammen. Skær altid brændet i arernes retning. Du mä ikke placere brændet pa tvær, da det kan beskadige brændekloveren.
1 Brugeren skal betjene brændekloveren med begge hænder.
1 Brug altid sikkerhedsudstyr i form af handsker, arbejdstovler og godkendte sikkerhedsbriller, nar brændekloveren betjenes.
Træ er i modsætning til de flest andre materialer meget varieret og kan opføre sig forskelligt ved kløvnig afhaengig af træsør, fugtighed og om det har mange knaster og sidegrene. De mestre træ kloves let.uden problemer. Men i nogle tilfaelde kan træet vare meget hardt, og brændekloveren skal opbygge ekstra tryk for træet splittes. Det kan betyde at træet "springer" og deler sig med høj'tryk. Det samme kan gelse, hvis træet har mange knaster.
4 Maskinen ma kun bruges af voksne, som har laest betjeningsvejledningen forbrug. Ingen ma bruge maskinen uden at have laest betjeningsvejledningen.
4. Klov aldrig to brændeknuder pa en gang, da de kan vælte og skabe farer.
1 Sæt aldrig en ny brændeknude pa maskinen for den er faerdig med den forrige, da dette er meget farligt.
Nar maskinen er i brug, skal personer og dyr holdes væk i en afstand pa mindst 5 meter.
Pil aldrig ved brændekloverens beskyttelse og brug den aldrig utden dens beskyttelse.
Tving aldrig brændekloveren til at klove meget hardt træ, med cylinderten under tryk i mere end 5 sekunder. Overophedet olie under tryk kan beskadige maskinen. Stop maskinen og prov igen ved at dreje brændeknuden 90 grader. Hvis treaet stadig ikke kan kloves, betyder det, atHardheden overskrider maskinens evne, og treaet mä afvises for/DDke at beskadige brændekloveren.
1 Lad aldrig maskinen kore uden opsyn. Stop maskinen og tag stikket ud af kontakten, nár du gär fra den.
1 Brugeren ma ikke vaere under påvirkning af alkohol, narkotika, medicin eller vaere træt. At vaere frisk er vigtigt for sikkerheden.
1 Brug ikke maskinen i områder med gas, benzin eller med andre slags brandfarlige materialer.
Tjek altid at den elektriske strømforsyning er identisk med det som star på typeskiltet, og at det elektriske kredslæb er godt beskyttet, og med jord forbindelse.
Abn aldrig kontaktboksen eller motorskaermen. Hvis det er nødvendigt, skal du kontakte en elektriker aller din forhandler.
Sorg for at maskinen og kablet aldrig er i kontakt med vand. Stromkablet skal behandles forsigtigt, trak ikke i maskinens kabel, nár du skal trække det ud af stikkontakten. Hold kablet vaek fra hj varme, olie og skarpe genstande.

Elektriske forbindelser

Forbind hovedledningen til en standard elektrisk stikkontakt, som imodekommer de specifikationer som stär på typeskittet.

ADVARSEL! DENNE BRÄENDEKLÖVER SKAL HAVE JORDFORBINDELSE

Ved indgrep i det elektrisk system, benyt alto en autoriseret el-installator.

Forlaengerledninger

Hvis en forlængerledning skal bruges, skal den have monteret vandtætte stik og undgå at denkommen i berøring med vand.

Da forlangerledningen vil bevirke et fald i spændingen, som vil forhindre motoren i at yde fuld kraft og reducere maskinens Funktion, er det vigtigt, at lederne i ledningerne har folgende specifikationer:

0-10 meter - lederens diameter: minimum 1,5 mm².

Brændeklover med 230 og 400 volts motor behoover minimum 16 ampere.

Hvis du er i tvivl kontakt en elektriker. Prov ikke på selv at lave elektriske reparaciones.

Klargoring

Figur 1. Tag brændekloveren ud af emballagen og smør kløvehovedet

Figur 2.Monter hjulene pa stangen sa flange med smorenippel vender indad.

Figur 4. VIGTIGT: Fjern olie transportdæksel og erstat med medfølgende oliepind.

Figur 7.For sikker transport bruges medfolgende elastik til at holde fangarme pa plads.

Figur 8. kør fangarme ud sa træstubbe kan placeres pól klovepladen.

Figur 9. Sæt strøm til via stikkontakten i siden, herefter er brændekloveren klar til brug.

Pá begge sider af betjeningsgrep er fangarme monteret til at holde imod træstykke, narr stemplt gár retur.

Montering af ledning i indgang.

nár sikkerhedsstop trykkes ned, stopper maskinen. Se figure 10

Vending afase (kun 400V).

Hvis motoren på brændekloveren kør er og stemplet ikke beværger sig er det typisk fordi den ene af faserne i strømmen vender forkert. Dette kanændres med en skruetraækker der presses ind i den sprekke der er og drej 180 grader. Se figur 11.

Smør lidt olie i stempel tunnel pa alle 4 sider.

Smoring skal gentages after hver 4 rummeter.

Husk ogsa at kontrollere oliemengde i tanken.

Olie

Her tjekkes olieniveau ved oliepind.

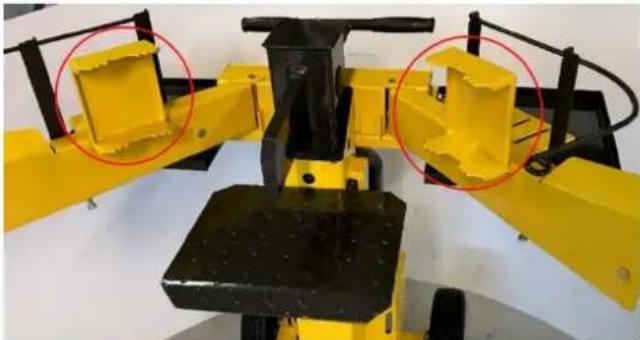

På begge sider af brændekloveren sidder en træholder-anordning, som kan holdes ind mod treet. Udover at holde treet fastklemt, kan den ogsa fungere som kontra-holder til fastklemt trea

Fjernelse af fastklemt trae

1. Hvis træet sidder løst fast omkring kilen, kan træholderen bruges til at holde kontra, nr træet trækkes med op af kilen.
2. Hvis træet sidder meget fast: Før kilen op sa at træstykket er cirka 5-10 cm over bundpladen og slip handtagene.
3. Tag et tungt værktjed med skaf, f.eks. en stor hammer eller økse (bagsiden af hovedet) eller blot et storre stykke træ, og slæ ned pa traet er er klemt om kilen. Sørg for at holde god afstand med fddderne, sa de ikke rammes af traet der falder af.
4. Vend trastykket og klov det igen fra modsatte side til traat splittes helt.

ADVARSEL: Kun brugen af braendekloveren ma Iosne et fastklemt stykke trae. Andre personer pa ikke hjaelpe til, da det kan resultere i at farlige situationer opstar.

Anbefalet hydraulisk olie

Vi anbefaler folgende olie til den hydrauliske cylinder (der er pafyldt olie ved levering):

Texaco Texamatic 7045E. Viskositet 33,8 Art.no.90306479

Eller olie med tilsvarende viskositet.

Betjening

Anbefalet storrelse pa brende

Storrelsen pa brændets diameter er kun vejledende. Et lille stykke brænde kan vare svær at klove, hvis det har knuder og dets fibre er meget stærke. Et større stykke brænde kan kløves, hvis dets fibre er blde og lose.

Tving aldrig brændekloveren til at klave meget hards trae i mere end 5 sekunder med cylinderten under tryk. Overophedet olie under tryk kan beskadige maskinen. Det er meget vigtigt, at hvis brændekloveren ikke klaver i forste forsog, skal du stoppe maskinen og vende brændeknuden 90 grader. Hvis brændet stadig ikke kan klaves, betyder det

at brændetsHarded overstiger maskinens evne og braendet skal afvises, sa det ikke beskadiger maskinen.

Ved kløvning skal begge betjeningsgrep Anvendes.

Variabel kløvelænge 25-50 cm.
Højde justeres ved at begge betjenings-greb trykkes ned (lodret) til onsket ænge af traestykke, her slipspe det ene betjeningsgrep.

Fingerskrue Iosnes (vist) og hjodestang traks op, og fingerskrue strammes igen (vist). Se figur 12

Transport

Transport af maskinen foretages bedst nár brændekloveren er placeret i en lodret position.

Stroppen kan holde handtagene fast under transport

Opbevaring

Braendekloveren opbevares staende lodret.

Alle reparaton og udskiftninger skal udfores af et autoriseret serviceværksted og ikke af koberen. Koberen pátager sig alle risici og farer, som opstár ved koberens reparaton, udskiftninger og installationer afppe.

Grundet fortsat produktudvikling, forbeholder Texas A/S sig ret til at forbedre Produktet uten at vare forpligtiget til at forbedre allerede solgte modeller.

Reklamationsretten og generelle betingelser

Reklamationsperioden regnes fra kobsdatoen og er gaelende i 2 ar for private. Maskiner solgt til erfhvervsbenyttelse har 1 ars garanti. Reklamationen dækker mangelfuld udforelse dvs. fabrikationsfejl eller materiale- og FunktionsejI.

Forbehold og krav

Normal slitage og udskifting af sliddele er IKKE omfattet af reklamationsretten.

Sliddele, hvor der IKKE garanteres for holdbarheden over 12 maneder

Reklamationsretten omfatter IKKE fejl aller mangler opstæt som følg af:

• Manglende service og vedligeholdelse
  Konstruktionsmaessige aendringer
• At maskinen har vaeret udsat for ydre pavirkning
  Lakskader, skader paskjold, styr, paneler m.m.
• At maskinen er blevet mislighholdt eller overbelastet
• Montering/anvendelse af uoriginale reservedele
  Andre forhold, som Texas A/S er undone anysar for

Hvorvidt en sag er en garantisag erj, afgores i hvert tilfaelde af et autoriseret servicevarksted. Din kobskvittering er geldende som garantibevis, hvorfor den altid bør gemmes.

Husk: Ved anmodning om garanti reparation, skal art. nr. (f.eks. 90052XXX), argang og serienummer altid optyses. Det kan findes pa CE-mærket som sidder pa skjoldet bag motoren.

Hvis der opstär problemer under brugen af braendekloveren, anbefaler vi, at du bruger problemlösning skemaet. Hvis processen bliver udfør af en uautoriseret person, gelder garantien ikke, og producenten vil blive frataget alt ansvar for skade på personer, dyr og genstande.

PROBLEM	MULIG ARSAG	PROBLEMLØSNING
Brændet kløves ikke.	Brændet er ikke placeritet korrekt.Brændet overskrider tilladtedimensioner eller brændet er forHardtfor maskinens evner.Kilen kløver ikke.Olien lækker.Hydraulisk tryk er for lavt.	Placer brændet korrekt.Vend brændet 90°.Prøv på at kløve et.lile stykke erbrug andre midler til at formindskebrændets størrelse.Slib kilen.Find lækagen ved at bruge et stykkepapir,kontakt din forhandler.Kontakt din forhandler.
Brænde fremføreren kører frem i rykeller med stærke vibrationener.	Luft i kredsløbet.Lækage i tanken.Oliepakning er slidt.	Check oliemængden. Pafyld hisnødvendigt. Hvis problemet vedvarer,skal du kontakte din forhandler.
Olien lækker fra cylinderten eller fraudvendige punkter	Lækage i tanken.Oliepakning er slidt.	Kontakt din forhandler.
Relæet slår fra / sikringer springer	Ledningen fra stikkontakt til maskinener af for darylig kvalitet.Den krævede startstrøm er for stor.	Udskift ledning med en på minimum1,5 mm2Dette kan afhjælpes ved at holde detene.Handtag på brændekloveren i bund;när den startes.Hvis dette ikke hjælper,kontakt da enforhandler.

Trouble shooting
