BRUGSANVISNING FBM 450 B2 FLORABEST

Påfyldning af benzin..........

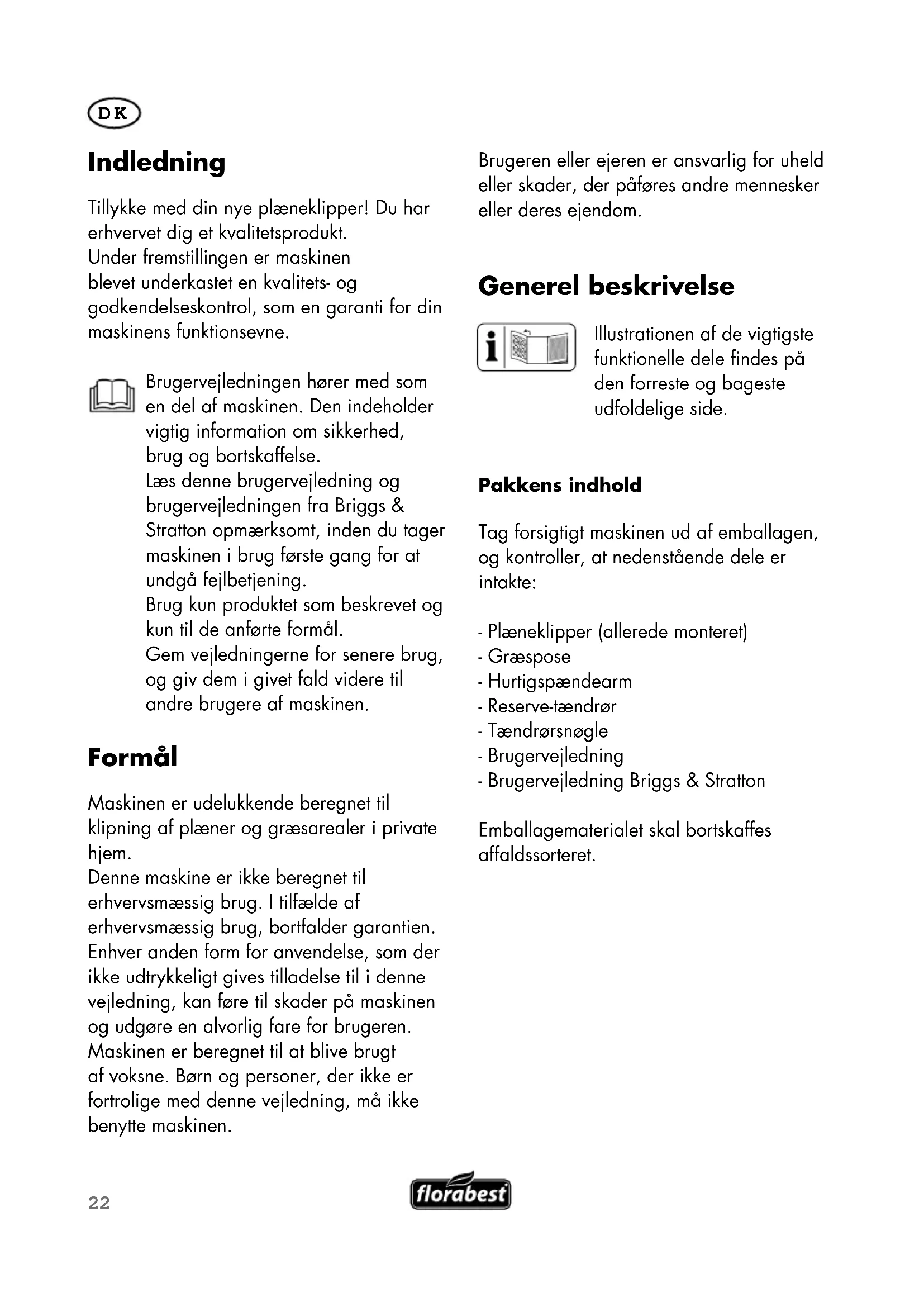

Indledning Tillykke med din nye plæneklipper! Du har erhvervet dig et kvalitetsprodukt. Under fremstillingen er maskinen blevet underkastet en kvalitets- og godkendelseskontrol, som en garanti for din maskinens funktionsevne. Brugervejledningen hører med som en del af maskinen. Den indeholder vigtig information om sikkerhed, brug og bortskaffelse. Læs denne brugervejledning og brugervejledningen fra Briggs & Stratton opmærksomt, inden du tager maskinen i brug første gang for at undgå fejlbetjening. Brug kun produktet som beskrevet og kun til de anførte formål. Gem vejledningerne for senere brug, og giv dem i givet fald videre til andre brugere af maskinen. Formål Maskinen er udelukkende beregnet til klipning af plæner og græsarealer i private hjem. Denne maskine er ikke beregnet til erhvervsmæssig brug. I tilfælde af erhvervsmæssig brug, bortfalder garantien. Enhver anden form for anvendelse, som der ikke udtrykkeligt gives tilladelse til i denne vejledning, kan føre til skader på maskinen og udgøre en alvorlig fare for brugeren. Maskinen er beregnet til at blive brugt af voksne. Børn og personer, der ikke er fortrolige med denne vejledning, må ikke benytte maskinen. Brugeren eller ejeren er ansvarlig for uheld eller skader, der påføres andre mennesker eller deres ejendom. Generel beskrivelse Illustrationen af de vigtigste funktionelle dele findes på den forreste og bageste udfoldelige side. Pakkens indhold Tag forsigtigt maskinen ud af emballagen, og kontroller, at nedenstående dele er intakte: - Plæneklipper (allerede monteret) - Græspose - Hurtigspændearm - Reserve-tændrør - Tændrørsnøgle - Brugervejledning - Brugervejledning Briggs & Stratton Emballagematerialet skal bortskaffes affaldssorteret.23

Oversigt 1 Øverste føreskaft 2 Sikkerhedsbøjle 3 Føring til startkabel 4 Nederste føreskaft 5 Bowdenkabel 6 Kabelklemme 7 Startergreb med startkabel 8 Tankdæksel 9 Luftfilterboks 10 Luftfilter (ikke afbildet) 11 Motorafdækning med ventilationssprækker (fingerværn) 12 Tændrørshætte 13 Tændrør (ikke afbildet) 14 Udstødningsværn 15 2 forhjul 16 Hus af stålblik 17 Arm til indstilling af klippehøjde 18 Baghjul (x2) 19 Dæksel til olietank med oliepind 20 Græspose 21 2 hurtigspændearm til skaftfastgørelse forneden 22 Bageste stødværn 23 Bæregreb græspose 23a Nederste håndtag til tømning af græspose (ikke afbildet) 24 Niveauindikator 25 2 hurtigspændearm til skaftfastgørelse på øverste håndtag 26 Reserve-tændrør 27 Tændrørsnøgle 28 Plastikstrips til græspose 29 Ramme til græspose 30 Ophæng til græspose 31 Påfyldningsstuds 32 Benzinpumpe (primer) 33 Position klippehøjde Funktionsbeskrivelse Maskinen drives af en højtydende 4-takts- motor (Briggs & Stratton 450 E Series). Maskinen er udstyret med et hus af stålblik af høj kvalitet, en græspose og et sammenklappeligt føreskaft. Betjeningsdelenes funktion fremgår af nedenstående beskrivelser. Beskyttelsesanordninger 2 Sikkerhedsbøjle Maskinen standser, når sikkerhedsbøjlen slippes. 14 Udstødningsværn Forhindrer, at hænder eller brændbare materialer kommer i kontakt med den varme udstødning. 22 Bageste stødværn Beskytter brugeren mod udslyngede dele og utilsigtet berøring af skæret ved græsslåning uden græspose.

sammenligne en maskine med en anden. Den angivne svingningsemissionsværdi kan også tjene som en første skønsmæssig vurdering af støjbelastningen. Advarsel: Svingningsemissionsværdien kan afvige fra den angivne værdi under det faktiske arbejde med maskinen, afhængigt af hvordan maskinen anvendes. Fastlæggelse af sikkerhedsforanstaltninger, der er baseret på et skøn af støjbelastningen under de faktiske arbejdsbetingelser, er påkrævet for at beskytte brugeren (der skal her tages hensyn til alle faktorer i driftscyklen, eksempelvis tidsrum, hvor maskinen er slukket, og tidsrum, hvor det nok er tændt, men kører uden belastning). Piktogrammer/Symboler Symboler på maskinen Vigtigt! Læs brugervejledningen. Fare for personskader p.g.a. udslyngede dele. Hold tilstedeværende personer på afstand af maskinen. Tekniske data Motor ..................4-takts B&S 450 E Series Motorens cylindervolumen............ 125 cm

Støj- og vibrationsværdier er udfundet i henhold til de standarder og bestemmelser, der er nævnt i overensstemmelseserklæringen. Tekniske og optiske ændringer kan foretages som et led i den løbende videreudvikling uden forudgående meddelelse. Alle mål, anvisninger og data i denne brugervejledning angives derfor uden ansvar for oplysningernes rigtighed. Retlige krav, der fremsættes på grundlag af brugervejledningen, kan derfor ikke gøres gældende. Den angivne svingningsemissionsværdi er blevet målt efter en standardiseret prøvningsmetode og kan tjene til at25

Forsigtig! Kontroller oliestanden, før du starter. Piktogram på dækslet til olietanken: Oplysning på påfyldningsstudsen til olie Piktogram på tanken: Vigtigt! Læs brugervejledningen. Forsigtig – benzin er letantændeligt! Lad motoren køle af i mindst 2 min., inden du tanker. Forsigtig – giftige CO-dampe! Maskinen må ikke være tændt i lukkede rum. Forsigtig – varme overflader! Fare for forbrændinger. Piktogram på benzinpumpen: Tryk på benzinpumpen (primer) 3 x, før du starter. Piktogram på føreskaftet: Oplysninger om start og stop af motoren Tænd for maskinen (ON): Træk sikkerhedsbøjlen op. Sluk for maskinen (OFF): Slip sikkerhedsbøjlen. Fare for personskade p.g.a. skarpe skæreblade. Hold fødder og hænder på afstand. Forsigtig -- giftige dampe! Rygning forbudt; maskinen må ikke være tændt i lukkede rum. Forsigtig -- benzin er letantændeligt! Ingen rygning, og varmekilder skal holdes på afstand! Udsæt ikke maskinen for fugt. Arbejd ikke i regnvejr. Forsigtig! Skæret har efterløb efter frakobling. Forsigtig – fare for personskade! Sluk motoren og træk tændrørshætten ud, inden du udfører vedligeholdelsesarbejde på maskinen. Forsigtig – varme overflader! Fare for forbrændinger. Forsigtig – fare for personskade! Brug øjen- og høreværn. Angivelse af lydeffektniveauet

Niveauindikator: Niveauindikator åben: Græspose tom Niveauindikator lukket: Græspose fuld Piktogrammer i vejledningen Faresymboler med oplysninger til imødegåelse af person- og tingsskader. Anvisningssymbol (på stedet, hvor udråbstegnet er, forklares anvisningen nærmere) med oplysninger om, hvordan skader forebygges. Oplysningsskilt med information om, hvordan maskinen håndteres optimalt. Sikkerhedsanvisninger Dette afsnit omhandler grundlæggende sikkerhedsforskrifter under arbejdet med maskinen. ADVARSEL! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Tilsidesættelse af sikkerhedsanvisninger og øvrige anvisninger kan resultere i elektrisk stød, brand og/eller svære kvæstelser. Generelle anvisninger:

• Læs brugervejledningen omhyggeligt. Gør dig fortrolig med indstillingsmuligheder og korrekt betjening af maskinen.

• Skulle der opstå tvivl om, hvordan maskinen betjenes korrekt og om, hvad der er tilladt, så spørg en bekendt.

• Vær årvågen, vær opmærksom på, hvad du gør, og vær forsigtig under arbejdet. Brug ikke maskinen, hvis du er træt eller syg eller er under påvirkning af euforiserende stoffer, alkohol eller medicin. Et enkelt øjebliks uopmærksomhed under arbejdet kan føre til svære kvæstelser.

• Denne maskine er ikke beregnet til at blive anvendt af personer med nedsatte fysiske, sensoriske eller mentale færdigheder eller manglende erfaring/ viden, medmindre det sker under opsyn af en assisterende person, der er ansvarlig for sikkerheden eller af den assisterende person har fået instruktion i, hvordan maskinen anvendes.

• Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

• Tillad aldrig børn eller personer, der ikke er bekendt med brugervejledningens indhold, at arbejde med maskinen. Mindstealder for brug af maskinen kan være fastlagt af lokale bestemmelser.

• Slå aldrig græs, mens andre personen – navnlig børn – eller dyr er i nærheden. Hvis du distraheres, kan du miste kontrollen over maskinen.

• Brugeren eller ejeren er ansvarlig for uheld, der implicerer andre personer eller deres ejendom.

• Vær opmærksom på støjværn og lokale forskrifter.27

• Under græsslåningen er brug af skridsikkert fodtøj og lange bukser påbudt. Slå ikke græs i bare fødder eller iført lette sandaler. Løstsiddende tøj, smykker eller langt hår kan blive trukket ind i bevægelige dele. Risikoen for personskade nedsættes, hvis du er iført egnet tøj.

• Undersøg terrænet, som plæneklipperen skal køre på, og fjern alle genstande (sten, grenstykker, tråd, legetøj), som vil kunne blive trukket ind i maskinen og slynget ud.

• Advarsel: Benzin er særdeles brændbart. Ild eller eksplosioner kan føre til svære kvæstelser: - Benzin skal udelukkende opbevares i de dertil beregnede beholdere - Optankning skal ske i det fri; rygning forbudt under optankning - Fyld benzin på, inden du starter motoren. Mens motoren kører, eller når maskinen er varm, må tankdækslet ikke åbnes eller benzin påfyldes - Hvis du spilder benzin eller tanken er løbet over, må du ikke prøve at starte motoren. Flyt i stedet for maskinen væk fra den benzinkontaminerede overflade. Tændingsforsøg må ikke foretages, før benzindampene er fordampede. - Af sikkerhedsgrunde skal benzintank- og andre tankdæksler skiftes ud, hvis de beskadiges.

• Udskift defekte lyddæmpere.

• Se altid efter inden brugen, om skæreblade, fastspændingsbolte eller den samlede klippeanordning skulle være slidt ned eller beskadiget. For at undgå ubalancer må nedslidt eller beskadiget værktøj og bolte kun skiftes ud sætvist.

• Vær forsigtig ved maskiner med flere skæreblade, da et enkelt skærs bevægelse kan føre til, at de øvrige skær også bevæger sig.

• Brug kun reservedele og tilbehør, som leveres og anbefales af producenten. Brug af dele af andet fabrikat kan forårsage personskader og vil føre til øjeblikkeligt bortfald af garantien. Håndtering:

• Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes livsfarlig kulilte.

• Slå kun græs i dagslys eller i god kunstig belysning. Et uoplyst arbejdsområde kan føre til uheld.

• Undgå om muligt at anvende maskinen på vådt græs.

• Sørg hele tiden for at stå stabilt, særligt på skråninger, bakker, grave og diger. På den måde kan du bedre kontrollere apparatet i uventede situationer. - Arbejd altid på tværs af skråningen, aldrig opad eller nedad. - Vær særligt forsigtig, når du skifter køreretning på skråningen. - Slå ikke græs på meget stejle skråninger (maks. 10°).

• Maskinen skal føres fremad i skridtgang.

• Vær særligt forsigtig, når du vender maskinen eller trækker den ind mod dig selv.

• Stands skærebladene, hvis maskinen skal vippes, og hvis den skal transporteres hen over andre flader end græs, og når maskinen bevæges fra og til den flade, der skal klippes.28

• Brug aldrig maskinen med beskadigede beskyttelsesanordninger eller uden beskyttelsesanordninger påmonteret, f.eks. stødværn og/ eller græsopsamlingsanordninger. Dette sikrer, at maskinens sikkerhed opretholdes.

• Motorens regulatorindstilling må ikke ændres og må ikke køre med overhastighed. Maskinen kan blive beskadiget.

• Alle skæreblade og drev skal frigøres, inden motoren sættes i gang.

• Vær forsigtig, når du starter/igangsætter motoren, og følg anvisningerne fra producenten. Sørg for at holde en tilstrækkelig afstand mellem dine fødder og skærebladene. Risiko for personskade.

• Når motoren startes/igangsættes, må maskinen ikke vippes, medmindre det er nødvendigt at hæve maskinen under proceduren. Vip i så fald kun maskinen så meget, som det er absolut nødvendigt, og løft kun op i den side, der vender væk fra brugeren.

• Start ikke motoren, mens du står foran udkaståbningen.

• Tænd for motoren ifølge anvisningerne og kun, når dine fødder er i sikker afstand til skærebladene.

• Placer ikke hænder eller fødder oven på eller neden under roterende dele. Hold dig altid væk fra udstødningsåbningen. Et enkelt øjebliks uopmærksomhed under arbejdet kan føre til svære kvæstelser.

• Løft eller bær ikke maskinen, mens motoren kører

• Stands motoren, træk tændrørshætten ud, og forvis dig om, at alle bevægelige dele står stille: - inden du afhjælper blokeringer eller tilstopninger i udkaståbningen - inden du undersøger, rengør eller udfører arbejde på selve maskinen - hvis du er stødt på et fremmedlegeme Søg efter skader på maskinen, og udfør de nødvendige reparationer, inden du starter maskinen og genoptager arbejdet - hvis maskinen begynder at vibrere kraftigt. I så fald skal maskinen kontrolleres omgående.

• Stands motoren, træk tændrørshætten ud, og forvis dig om, at alle bevægelige dele står stille: - når du forlader maskinen - inden du tanker op.

• Lad aldrig maskinen stå uden opsyn på arbejdsstedet.

• Arbejd ikke med en maskine, der er beskadiget, ufuldstændig eller ombygget uden producentens tilladelse. Brug af maskiner til andre formål end dem, det er beregnet til, kan føre til farlige situationer.

• Arbejd ikke med maskinen, hvis der er risiko for lynnedslag. Fare for elektrisk stød. Vedligeholdelse og opbevaring:

• Sørg for, at alle møtrikker, bolte og skruer er stramme, og at maskinen er i en sikker arbejdstilstand. Mange uheld skyldes en dårligt vedligeholdt maskine.

• Opbevar aldrig maskinen inde i en bygning med fyldt tank, da benzindampe eventuelt vil kunne komme i kontakt med åben ild eller gnister.

• Lad motoren køle af, inden du stiller maskinen i et lukket rum. Fare for brand.29

• For at undgå brandfare skal motoren, udstødningen og området omkring tanken holdes fri for græs, blade og udtrængende fedt (olie). Kontroller med jævne mellemrum opsamlingsanordningen for slid eller tab af funktionsevne.

• Udskift nedslidte eller beskadigede dele af hensyn til sikkerheden. Udskift defekte lyddæmpere.

• Hvis brændstoftanken skal tømmes, skal det ske i det fri.

• Behandl maskinen med omhu. Hold værktøjet skarpt og rent, så du kan arbejde bedre og mere sikkert. Følg vedligeholdelsesforskrifterne.

• Forsøg ikke selv at reparere maskinen, medmindre du har en relevant uddannelse. Arbejder, der ikke er angivet i denne vejledning, må kun udføres af kundeservicecentre, der er autoriseret af os.

• Opbevar apparatet på et tørt sted og utilgængeligt for børn. Maskiner er farlige, hvis de benyttes af uerfarne personer. Ibrugtagning Forsigtig! Fare for personskade p.g.a. roterende skæreblade. Udfør kun arbejder på maskinen, når skæret er slukket og står stille. Bemærk også den medfølgende brugervejledning fra Briggs & Stratton. Inden du starter maskinen, skal du - fjerne alle transportsikringer - montere føreskaftet, og låse hurtigspændearmen fast - påfylde motorolie - fylde benzin på - evt. montere græsposen - evt. indstille klippehøjden. Montering af føreskaft Pas på, at bowdenkablerne (5) ikke kommer i klemme, når du monterer føreskaftet.

i den ønskede position, og lås hurtigspændearmen (21) fast ved at trykke i føreskaftets (4) retning. Hurtigspændearmen skal pege opad. Spændearmene skal være spændt på føreskaftet og ligge ind på føreskaftet således, at de kan spændes med middelstor kraft.30

Ellers drejer du spændearmene i urets retning for at spænde og mod urets retning for at løsne.

3. Det nederste føreskaft (4) har to

forskellige fastgøringshuller. Monter ved hjælp af hurtigspændearmen det øverste føreskaft på det nederste føreskaft (4) i den ønskede højde.

4. Fastgør hurtigspændearmene (25)

hjælp af kabelklemmen (

det nederste føreskaft (

1. Træk sikkerhedsbøjlen (2) i retning

mod føreskaftet (1), og hold den i denne position.

2. Træk langsomt startkablet på

startergrebet (7) i føreskaftets retning, og hægt startkablet i føringen til startkablet (3).

3. Slip sikkerhedsbøjlen (2).

Montering af græspose Vigtigt: Anvend ikke maskinen uden græsposen komplet monteret eller uden stødværn. Fare for personskade! Montering af net

1. Træk plastikklipsene (28) til

græsposen (20) på i begge sider og forneden hen over græsposens stang (29). Placering af græsposen på maskinen:

2. Løft op i det bageste stødværn

3. Hold græsposen (20) i

bæregrebet (23), og hægt den i de dertil indrettede poseophæng (30) på maskinens bagside. Aftagning af græspose:

4. Løft op i stødværnet (22), og tag

græsposen (20) i bæregrebet (23), og tag den ud. Påfyldning af motorolie og kontrol af oliestand Stil maskinen på et plant underlag.

1. Drej dækslet til olietanken inkl.

tørres oliepinden (19) af med en ren klud, og sættes ned i tanken igen indtil anslaget.

3. Træk oliepinden ud igen,

og aflæs oliestanden på oliepinden. Oliestanden skal befinde sig inden for det markerede område mellem minimums- og maksimumsmærket (maksimum: 0,47 liter motorolie i olietanken).

4. Tør eventuelt spildt olie af, og luk

dækslet til olietanken (19) igen. Kontroller oliestanden, hver gang inden græsslåning, og fyld olie på, inden minimumsmærket er nået. Påfyldning af benzin Advarsel! Benzin er letantændeligt og sundhedsskadeligt: - Benzin skal opbevares i dertil beregnede beholdere - Optankning skal ske i det fri og aldrig med motoren kørende eller varm maskine - Åbn forsigtigt tankdækslet, så et overtryk kan nedbringes - Rygning forbudt under optankning - Undgå hudkontakt med og indånding af dampene - Tør spildt benzin op - Fjern benzin fra gnister, åben ild og andre tændkilder - Bortskaf benzinrester ifølge miljøforskrifterne (se "Bortskaffelse/ Miljøbeskyttelse”). - Brug ikke benzin/olie-blanding - Anvend blyfri super- eller normal benzin - Anvend kun ren, frisk benzin - Benzin må højst opbevares en måned, da kvaliteten bliver dårligere med tiden.

fyld benzin på op til underkanten af påfyldningsstudsen (31). Fyld ikke tanken helt op, da benzinen skal have plads til at udvide sig.

2. Tør benzinrester af omkring

tankdækslet, og luk tankdækslet igen. Betjening Under arbejdet med maskinen kan det ikke undgås, at omgivelserne udsættes for et vist støjniveau. Udfør støjintensivt arbejde på egnede tidspunkter. Vær opmærksom på hviletider, og sørg for at arbejdet med maskinen holdes på et tidsmæssigt minimum. For at beskytte dig selv og andre personer i nærheden af maskinen skal passende høreværn benyttes. Start og stop af motor Advarsel! Benzin er letantændeligt. Start motoren mindst 3 m væk fra påfyldningsstedet. Fare for brand.32

Start maskinen på et fast, jævnt underlag, helst ikke i højt græs. Forvis dig om, at skærebladet hverken rører genstande eller jorden. For din sikkerheds skyld: Stå bag ved maskinen, når du starter den. Kontroller med jævne mellemrum benzin- og oliestand (se „Ibrugtagning”), og fyld på i god tid. Koldstart:

sikkerhedsbøjlen (2) ind mod føreskaftet (

3. Træk i startergrebet (7).

4. Når motoren starter, lader du

langsomt startergrebet glide tilbage i føringen til startkablet (3). Stop af motor:

• Slip sikkerhedsbøjlen (2). Motoren slukker, og skæret bremses ned. Skærbremse: Kontroller skærbremsen med jævne mellemrum: Slip sikkerhedsbøjlen (2). Motoren slukker, og skæret bremser. Skæret skal stå stille inden for 3 sekunder. Græsslåning Ved varmstart er det ikke nødvendigt at trykke primeren (32) ind. Hvis primeren aktiveres for tit, kommer der for meget benzin ind i karburatoren (den „drukner“), og motoren er svær at starte.

sikkerhedsbøjlen (2) med begge hænder, når du slår græs. Arbejdsanvisninger Generelle arbejdsanvisninger

• Plænen skal være så tør som muligt, når den klippes, for at skåne græsvækstlaget.

• Indstil klippehøjden således, at maskinen ikke overbelastes.

• På skråninger skal du altid arbejde på tværs af skråningen.

• Hvis skæret kommer i berøring med et fremmedlegeme, skal motoren omgående slukkes. Vent, indtil skæret står stille, og kontroller maskinen for skader. Arbejdet må kun genoptages, hvis maskinen ikke er beskadiget.

• Inden længerevarende arbejdspauser eller transport skal maskinen slukkes, og skærets stilstand afventes.

• Rengør maskinen hver gang efter brug, som beskrevet i afsnittet "Rengøring og vedligeholdelse".

Indstilling af klippehøjde Maskinen har 5 positioner til indstilling af klippehøjde (25-34-46-60-75mm):

1. Træk armen (17) ud, og flyt den til

den ønskede position (33).

2. Tryk armen (17) indad igen.

Den rigtige klippehøjde er ved en prydplæne ca. 30 – 45 mm og ved en nytteplæne ca. 40 – 65 mm. Den første klipning i sæsonen bør ske med en noget større klippehøjde. Tømning af græspose Niveauindikator: På niveauindikatoren (

24), der er anbragt oven på posen (

når posen er fuld. Niveauindikator åben: Græspose tom Niveauindikator lukket: Græspose fuld

1. Stop motoren, og vent, indtil skæret

2. Løft op i det bageste stødværn (22),

og tag græsposen (20) ud.

3. Bær græsposen hen til

aflæsningsstedet, og tøm den. Græsposen tømmes lettest ved at holde fast i det nederste greb (23a). Sæt græsposen i igen.

Rengøring og vedligeholdelse Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne vejledning, skal overlades til et professionelt værksted. Brug udelukkende reservedele anbefalet af producenten. Fare for uheld! Vedligeholdelses- og rengøringsarbejde skal altid udføres med motoren slukket og tændrørshætten trukket ud. Fare for personskade! Lad maskinen køle af, inden vedligeholdelses- og rengøringsarbejde påbegyndes. Nogle af motorens elementer er brandvarme. Fare for forbrænding! Bær handsker ved håndtering af skæret. I forbindelse med rengørings- og vedligeholdelsesarbejde henvises også til den medfølgende brugervejledning fra Briggs & Stratton. Vi anbefaler, at du henvender dig til en autoriseret Briggs & Stratton-forhandler (se Briggs & Stratton-forhandlerliste) inden vedligeholdelsesarbejde på motoren.

Rensning/Udskiftning af luftfilter Anvend aldrig maskinen uden luftfilter, ellers kommer der støv og snavs ind i motoren, hvilket fører til skader på maskinen.

1. Træk tændrørshætten (

"Vedligeholdelse af tændrør“)

2. Åbn luftfilterboksen (9), og tag

luftfiltret (10) ud.

3. Rens luftfiltret (10) i en

sæbeopløsning, og lad det tørre. Tilfør luftfiltret nogle dråber frisk olie.

4. For at genindsætte luftfiltret (10)

sætter du det ind i luftfilterboksen (9) og lukker den igen. Vedligeholdelse af tændrør Slidte tændrør eller en for stor tændingsafstand vil føre til nedsat motorydelse.

1. Træk tændrørshætten (12) af

tændrøret (13) ved på samme tid at trække og dreje.

2. Skru tændrøret (13) ud mod urets

retning med den medfølgende tændrørsnøgle (

3. Kontroller tændingsafstanden med

en bladsøger (fås i en specialbutik). Tændingsafstanden skal være mindst 0,51 mm.

4. Indstil i givet fald afstanden ved

forsigtigt at bøje stelelektroden på tændrøret.

Rengøring og generelt vedligeholdelsesarbejde Tag græsposen af, og klap det øverste føreskaft (1) i. Stil maskinen på bagsiden, så tændrøret vender op i forbindelse med rengøring og vedligeholdelsesarbejde. En assisterende person skal holde maskinen, da der er fare for, at den vipper tilbage. Vip ikke maskinen om på siden eller frem. Driftsvæsker kan løbe ud og motoren blive beskadiget.

• Hold maskinen ren. Brug en børste eller en klud til rengøring, men ingen skarpe rengørings- eller opløsningsmidler. Brug ikke vand til rengøring af motoren, da det vil kunne forurene brændstofsystemet.

• Efter græsslåningen fjernes vedhæftende planterester med et træ- eller plastikstykke. Navnlig ventilationsåbningerne (

11), udkaståbningen og området omkring skæret skal rengøres. Brug ikke hårde eller spidse genstande, da de vil kunne beskadige maskinen.

• Smør af og til hjulene med olie.

• Kontroller plæneklipperen hver gang før brug for synlige mangler, såsom løse, nedslidte eller beskadigede dele. Kontroller, at alle møtrikker, bolte og skruer sidder godt fast.

• Kontroller, at afdækninger og beskyttelsesanordninger (2,11,14, 22) er intakte og sidder rigtigt. Om nødvendigt foretages udskiftning. O35

5. Rengør tændrøret med en stålbørste.

6. Sæt det rengjorte og indstillede

tændrør i, eller erstat et beskadiget tændrør med et nyt (anbefalet tilspændingsmoment 20 Nm, angivet på basis af momentnøgle). Skift af motorolie Skift af motorolie skal ske med tom benzintank og varm motor. Tøm tanken med en egnet benzinpumpe. Alternativt kan du planlægge optankningen således, at du forbruger den resterende mængde ved normal drift.

• Foretag det første skift af motorolie efter ca. 5 driftstimer, herefter for hver 50 driftstimer eller en gang om året.

• Bortskaf den brugte olie iht. miljøforskrifterne (se "Bortskaffelse/Miljøbeskyttelse“).

1. Træk tændrørshætten (

"Vedligeholdelse af tændrør”).

Kontrol/Slibning/Udskiftning af skær På- og afmontering af skæret skal overlades til professionelt værksted. Bær handsker ved håndtering af skæret.

• Træk tændrørshætten (

• Skærpning af et stumpt skær skal overlades til et professionelt værksted, da der her kan udføres en ligevægtskontrol.

• Et beskadiget skær eller et skær med ubalance skal udskiftes på et professionelt værksted. Forkert udført montering kan forårsage svære kvæstelser. Indstilling af karburator Karburatoren er fra fabrikken indstillet til optimal ydelse. Skulle efterfølgende indstilling blive nødvendigt, skal dette overlades til et professionelt værksted.36

Opbevaring Generelle opbevaringsanvisninger Opbevar ikke maskinen med fyldt græspose. I varmt vejr begynder græsset at gære. Fare for brand.• Rengør, og vedligehold maskinen inden opbevaring.• Lad motoren køle af, inden du stiller maskinen i et lukket rum.• Brændstoffet skal opbevares i egnede, godkendte beholdere. Opbevar maskinen på et tørt sted beskyttet mod støv, uden for børns rækkevidde.• Dæk ikke maskinen med plastikposer, da det vil kunne give anledning til fugt og skimmel. Sammenklapning af maskinen For at spare plads under opbevaringen kan det øverste skaft klappes ned.1. Fjern græsposen (20).2. Tag startkablet ( 7) væk.3. Løsn hurtigspændearmen (21/25) på det nederste (4) og øverste føreskaft (1).4. Klap de to føreskafter ned igen. Pas på, at bowdenkablet (5) ikke kommer i klemme.

Opbevaring i vinterhalvåret Hvis anvisningerne om opbevaring ikke følges, kan det føre til startproblemer eller permanente skader som følge af rester af brændstof i karburatoren.• Start motoren, og lad den køre, indtil den går ud p.g.a. mangel på benzin.• Foretag olieskift (se "Skift af motorolie“).• Konserver motoren:- Skru tændrøret ( 13) ud (se "Rengøring og vedligeholdelse“)- Fyld en spiseskefuld motorolie i motorrummet gennem tændrørets åbning- Træk flere gange langsomt i startkablet

7) med sikkerhedsbøjlen trukket op

2) for at fordele olien indvendigt i motoren- Skru tændrøret (

13) fast igen.• Brugt olie og benzinrester skal bortskaffes ifølge miljøforskrifterne (se "Bortskaffelse/Miljøbeskyttelse“).Benzintanken skal ikke tømmes, hvis du blander en brændstofstabilisator i benzinen (se brugervejledning fra Briggs & Stratton).37

• Når maskinen er udtjent, skal den sammen med tilbehør og emballage indleveres til affaldssorteret genbrug. - Benzin- og olietanken skal omhyggeligt tømmes, og maskinen indleveres på et kommunalt affaldsdepot. De anvendte plast- og metaldele kan sorteres og recycles. - Brugt olie og benzinrester skal ligeledes indleveres på et affaldsdepot el.lign. og må ikke hældes ud i afløbet eller på anden måde trænge ud i kloaknettet. - Spørg evt. vores servicecenter.

• Vi påtager os gerne bortskaffelsen af defekte indsendte maskiner uden beregning.

• Kom ikke afskåret græs i skraldespanden, men smid det i stedet i komposten, eller fordel det som gødningslag under buske og træer.38

Vedligeholdelsesintervaller Vedligeholdelsesarbejdet, der fremgår af oversigten, skal udføres med jævne mellemrum. Regelmæssigt udført vedligeholdelse vil forlænge maskinens levetid. Det vil desuden bidrage til en optimal klippeydelse, ligesom risikoen for uheld reduceres. Vedligeholdelsesarbejde (se "Rengøring og vedligeholdelse“) Før Efter Efter de første 5 t. Efter 8 t. Efter 50 t. Årlig arbejdet Kontroller skruer, møtrikker, bolte, og spænd efter

Kontroller motoroliestand/ Benzinstand, fyld mere på om nødvendigt

Betjeningselementer/Rengør området omkring lyddæmperen

Rens/Indstil/Udskift tændrør

Kontroller lyddæmper og gnistfang

a udskiftes oftere ved høj støvforekomst eller kraftig tilsmudsning b se brugervejledning fra Briggs & Stratton39

Fejlsøgning Problem Mulig årsag Fejlafhjælpning Motor starter ikke For lidt benzin i tanken Fyld benzin på Forkert startrækkefølge Følg anvisninger om start af motoren (se „Betjening“) Tændrørshætte (

rigtigt i Sæt tændrørshætten i; rens, indstil eller udskift tændrør (se "Rengøring og vedligeholdelse“) Tilsodet tændrør (

13) Lad professionelt værksted indstille karburatoren Motor starter, men maskinen kører ikke med fuld ydelse Snavset luftfilter (

10) Udskift luftfilter (se "Rengøring og vedligeholdelse“) Forkert indstillet karburator Lad professionelt værksted indstille karburatoren Motor går ujævnt, stopper Forkert indstillet karburator Lad professionelt værksted indstille karburatoren Tilsodet tændrør (

13) Rens, indstil eller udskift tændrør (se "Rengøring og vedligeholdelse“) Motor overophedes Ventilationssprækker (

11) tilstoppede Rens ventilationsåbninger Forkert tændrør (

10) Udskift luftfilter (se "Rengøring og vedligeholdelse“) For lidt motorolie i motor Fyld motorolie på (se "Ibrugtagning“) Klippekvalitet ikke tilfredsstillende eller motor arbejder tungt Græs for kort eller langt Vælg anden klippehøjde (se "Indstilling af klippehøjde“) Skær stumpt Lad professionelt værksted skærpe eller udskifte skæret Skær blokeret af græs, græspose fuld, udkaståbning tilstoppet Fjern græsset (se "Rengøring og vedligeholdelse“) Skær roterer ikke Skær blokeret af græs Fjern græsset Skær ikke korrekt monteret Lad professionelt værksted montere skæret Usædvanlig støj, klapren eller vibrationer Skær ikke korrekt monteret Lad professionelt værksted montere skæret Skær beskadiget40

Garanti Kære kunde! Der ydes en 3-års-garanti på denne maskine fra købsdatoen at regne. Vær eventuelt opmærksom på varierende garantibestemmelser gældende for motoren; læs den medfølgende brugervejledning fra motorproducenten „Briggs&Stratton” grundigt. Denne garanti har ingen indflydelse på lovbestemte garantikrav. I tilfælde af mangler kan du ifølge loven gøre krav gældende over for sælgeren af produktet. Disse lovbestemte krav vil ikke blive begrænset af vores garanti, som beskrives nedenfor. Garantibestemmelser Garantiperioden begynder at løbe fra købsdatoen. Opbevar den originale købskvittering; den er nødvendig som dokumentation for købet. Hvis der inden for tre år efter købsdatoen indtræder en materiale- eller fabrikationsfejl på dette produkt, reparerer eller erstatter vi – efter vort valg – produktet uden beregning. For at kunne få gavn af denne garantiydelse, er det nødvendigt inden for en frist på 3 år at forelægge den fejlbehæftede maskine og dokumentation for købet, sammen med en kortfattet skriftlig beskrivelse af, hvori mangel består, og hvornår den indtrådte. Hvis den pågældende mangel er dækket af vores garanti, vil du enten få produktet tilbageleveret i repareret stand eller få leveret et nyt. Efter reparation eller levering af et nyt produkt vil der ikke indtræde en ny garantiperiode. Garantiperiode og lovmæssige bestemmelser Lovbestemte krav som følge af mangler Garantiperioden forlænges ikke efter garantiservice. Dette gælder ligeledes for dele, der er blevet repareret eller erstattet med nye. Alle skader og mangler, som har været til stede allerede på købstidspunktet, skal anmeldes umiddelbart efter, at maskinen er blevet pakket ud. Reparationer, der udføres efter garantiperiodens udløb, er betalingspligtige. Garantiens dækning Maskinen er blevet fremstillet med omhu efter strenge kvalitetsstandarder og er inden leveringen blevet underkastet en omhyggelig kontrol. Garantien omfatter alle materiale- og fabrikationsfejl. Denne garanti omfatter ikke dele, der er underlagt et normal slid og derfor er at betragte som sliddele (f.eks. skæreanordning, kulbørster, luftfilter, startkabel). Garantien omfatter endvidere ikke skrøbelige dele (f.eks. kontakter). Denne garanti gælder ikke, hvis produktet er blevet beskadiget, anvendt forkert eller ikke er blevet vedligeholdt. Alle brugervejledningens anvisninger skal følges nøje og regnes for en forudsætning for en korrekt anvendelse af produktet. Enhver form for anvendelse eller handling, der ikke anbefales i brugervejledningen, eller som der advares imod, skal undgås. Produktet er udelukkende konstrueret til privat, ikke erhvervsmæssig brug. Garantien mister sin gyldighed i tilfælde af misbrug41

eller forkert anvendelse, brug af vold eller usagkyndig håndtering, eller hvis der foretages indgreb på egen hånd. Afvikling af garantiprocedure For at sikre en hurtig behandling af din sag bedes du følge disse anvisninger:

• Hav købskvittering og identifikationsoplysninger (IAN 291839) som dokumentation for købet klar ved alle henvendelser.

• Noter venligst varenummeret, som er anført på mærkepladen.

• I tilfælde af funktionsfejl eller øvrige mangler bedes du først sætte dig i forbindelse med vores serviceafdeling enten telefonisk eller pr. e-mail. Her vil du få yderligere information om den videre behandling af din reklamation.

• Efter aftale med vores kundeservice kan et fejlanmeldt produkt sendes portofrit til den oplyste serviceadresse, sammen med købskvittering (faktura) og en skriftlig meddelelse om manglens art og tidspunktet for dens indtræden. For at undgå problemer med modtagelsen af forsendelsen og uventede omkostninger skal pakken sendes til den oplyste adresse. Vær sikker på, at forsendelsen ikke sendes ufrankeret (’modtageren betaler’) eller som omfangsrigt gods, som ekspresforsendelse eller som særfragt i øvrigt. Maskinen bedes indsendes med alt det tilbehør, der blev leveret sammen med maskinen på købstidspunktet; sørg for en egnet, sikker transportemballage. Reparationsservice Mod betaling kan reparationer, der ikke er omfattet af garantien, udføres af vores kundeservice - vi udarbejder gerne et tilbud. Vi kan kun ekspedere maskiner, der er blevet os tilsendt i en egnet emballage og tilstrækkeligt frankeret. Vigtigt: Send maskinen til vores kundeservice rengjort med angivelse af fejlen/ manglen. Maskiner, der indsendes ufrankeret eller som omfangsrigt gods, ekspres eller som anden særfragt, vil blive afvist. Indsendte fejlbehæftede maskiner vil blive bortskaffet af os uden betaling.42
