Power Tower 5.2 Surround System Instruktionsvejledning

Vi vil gerne takke dig for dit køb af Eltax Evolution power tower 5.2 surround system. Et system der med sine integrerede aktive subwoofere eliminerer nødvendigheden af fritstående subwoofere til både musik og film fremvisning. Vi håber du vil få glæde af systemet i mange år fremover.

Evolution power tower 5.2 system vil virke tilfredsstillende med enhver god surroundforstærker, udviklet til brug ved 4-8 ohms belastning af front, center, rear og aktivt subwoofer output. Selvom systemet er udviklet til at kunne klare store belastninger, må du huske på at enhver højttaler, som bliver misbrugt ved overdreven brug af volume, kan skade højttalerens enheder. Hvis du hører et forringet signal fra din højttaler / Subwoofer reducér da straks lydstyrken.

Udpakning af dit nye Evolution Powertower 5.2 system.

Venligst udpak systemet med forsigtighed. Hvis du har mulighed for at opbevare emballagen til eventuelle fremtidige forsendelser, vil dette klart være at foretrække.

Skulle systemet være beskadiget ved udpakning, kontakt da straks din forhandler.

Systemet består af følgende:

2 x Evolution PowerTower (højre/venstre)
2 x Evolution Surround højttalere (højre/venstre)
1 x Evolution Centre højttaler (Centre)
1 x lav-frekvens Power Tower interconnect Y-kabel
2 x lav-frekvens Power Tower subwoofer interconnect kabel.
2 x PowerTower høj-frekvens adaptor kabel.
5 x Højttaler kabel.

Tilslutningsmuligheder:

Eltax Evolution PowerTower giver en unik tilslutningsflexibilitet, da de kan bruges med eksisterende Dolby Surround eller Dolby Pro Logic forstærkere eller som del at et moderne Dolby Digital, DTS eller MPEG-Audio multi-kanals system.

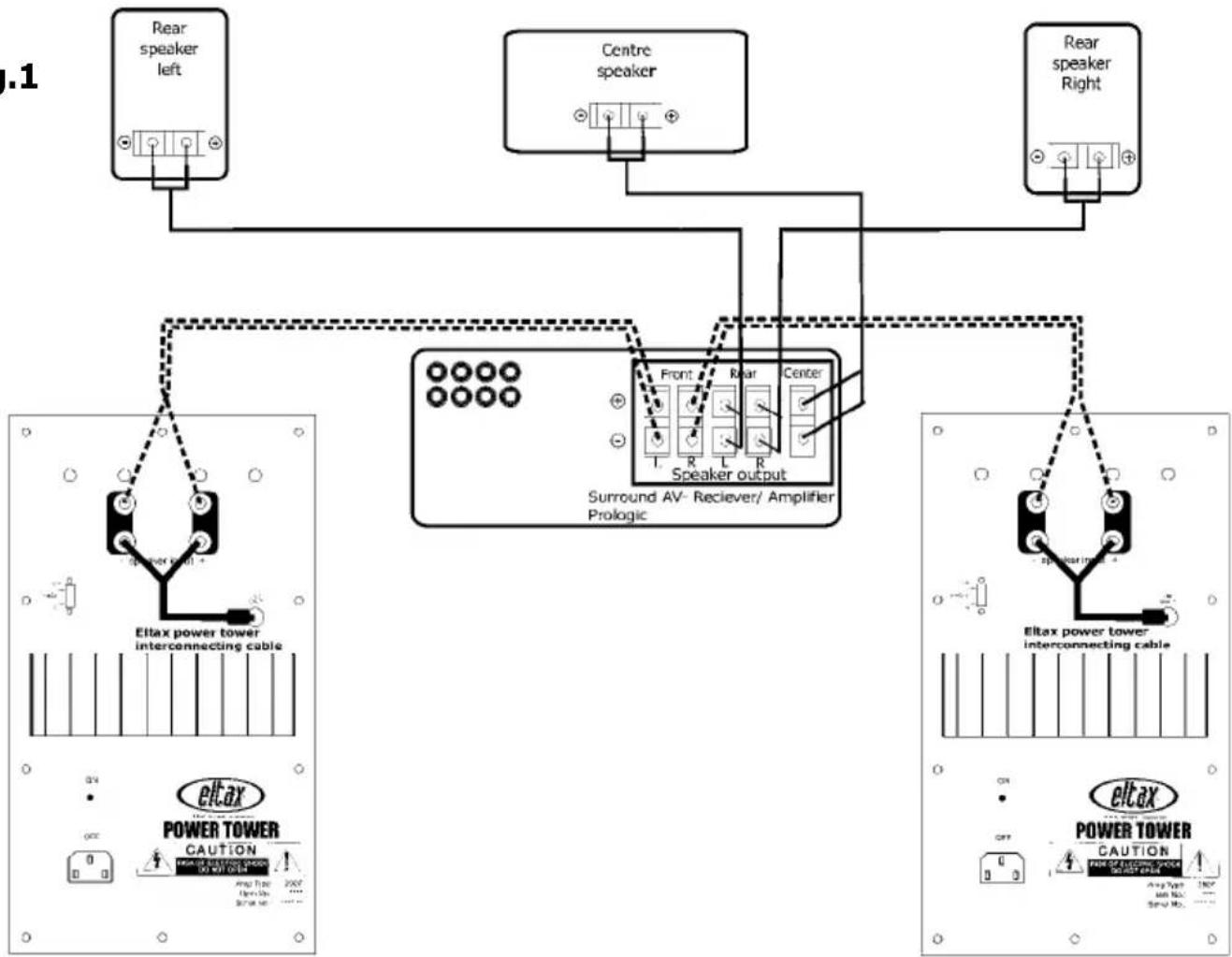

Tilslutning A (se fig. 1)

Metode A bruges hvis du har en Dolby Surround eller Dolby Pro Logic forstærker uden en separat subwoofer (line-level) udgang.

Det øverste sæt terminaler på din højre Evolution PowerTower forbindes via højttalerkabel til højre front udgang på din forstærker. Husk plus til plus og minus til minus. Det andet sæt terminaler på Evolution PowerTower forbindes til subwooferens lav-frekvens indgang via det medfølgende Power Tower høj-frekvens adaptor kabel.

Tilslutningen gentages for venstre PowerTower.

Vigtigt: PowerTower høj-frekvens kablet er udviklet specielt til dette brug, så forsøg venligst ikke denne tilslutning med andre typer kabel.

Forbind centre højtaleren til forstærkerens centre udgang og surround højtalerne (højre/ventre) til forstærkerens surround udgang (højre/venstre). Husk at forbinde plus til plus og minus til minus.

Fig.1


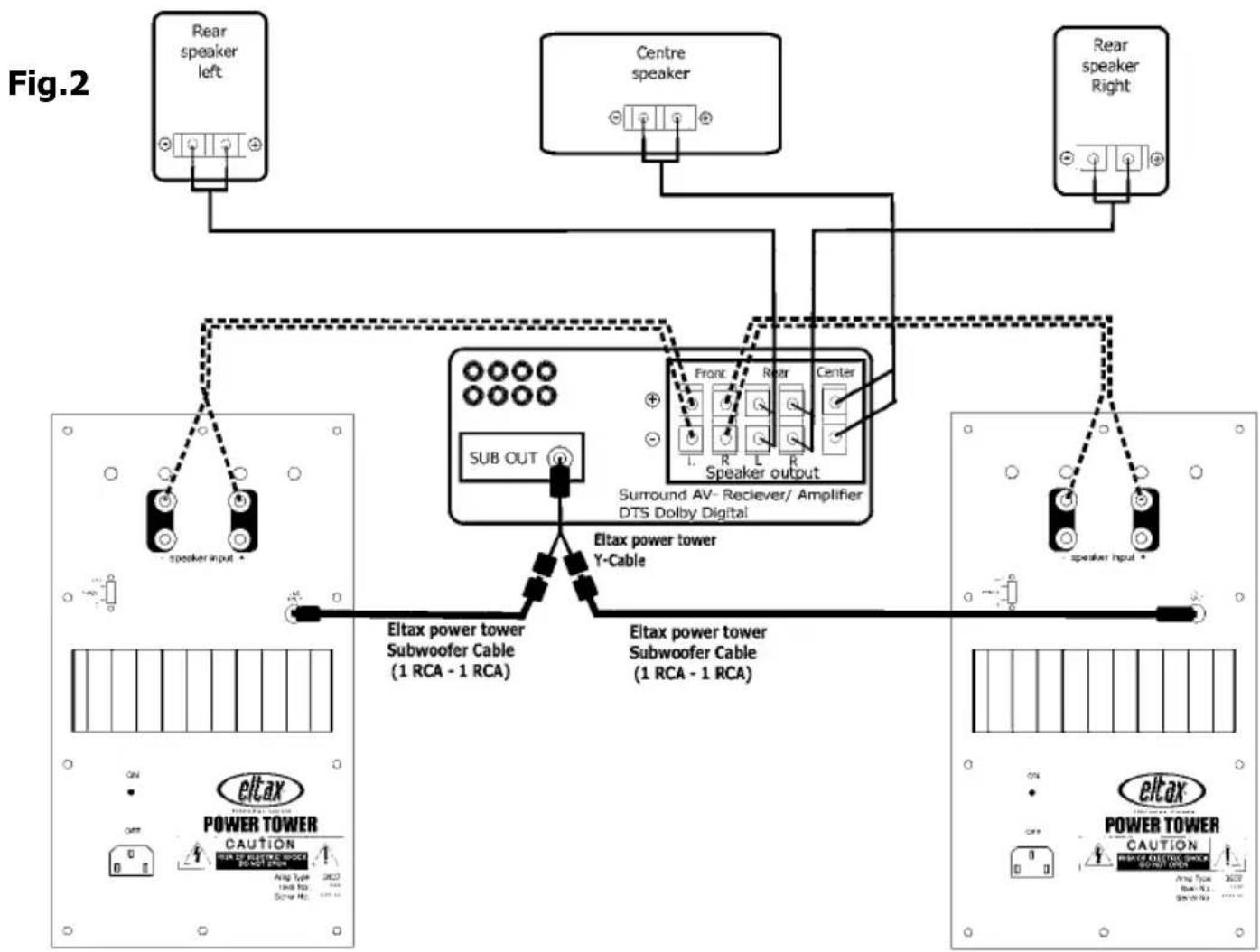

Tilslutning B (se fig. 2)

Metode B bruges hvis du har en multikanals surround forstærker med én separat subwoofer udgang. Det øverste sæt terminaler på din højre Evolution PowerTower forbindes via højttalerkabel til højre front udgang på din forstærker. Dette gentages for venstre ventre PowerTower. Fra surround forstærkerens subwoofer udgang forbindes der til hver PowerTower lav-frekvens indgang via det medfølgende interconnect Y-kabel og de to stk lav-frekvens interconnect subwoofer kabler.

Forbind centre højttaleren til forstærkerens centre udgang og surround højtalerne (højre/ventre) til forstærkerens surround udgang (højre/venstre). Husk at forbinde plus til plus og minus til minus.

Vigtigt: Hvis din surround forstærker har et indbygget »bass management« kredsløb bør front venstre/højre indstilles i »small« og subwoofer output skal være «on« i både 2 - kanal og multi - kanals mode. Eltax anbefaler en delefrekvens mellem 80Hz og 100Hz. For øvrige informationer venligst check manualen til din forstærker.


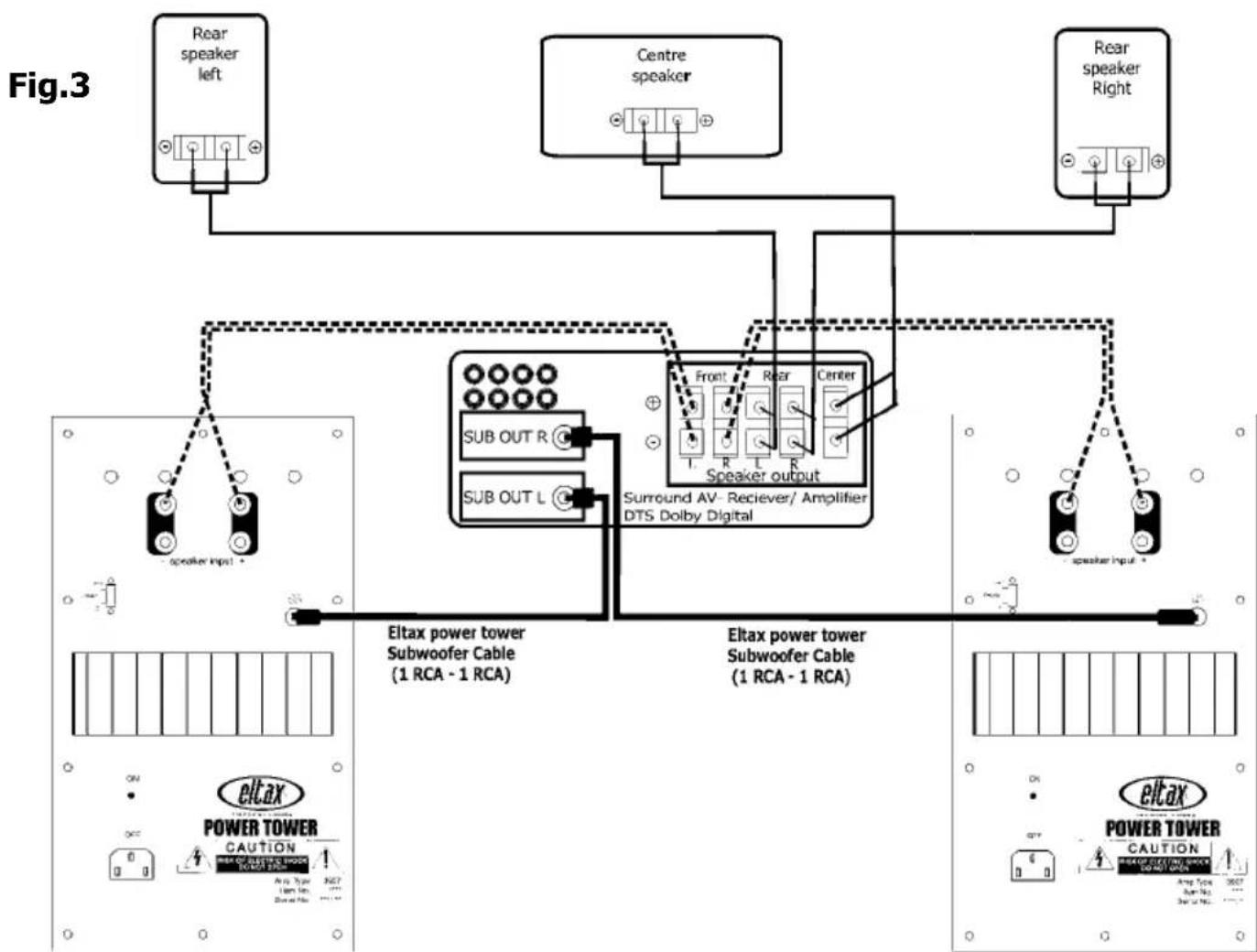

Tilslutning C (se fig. 3)

Metode C bruges hvis du har en multikanals surround forstærker med to separate subwoofer udgange.

Tilslutningen forgår på samme måde som metode B, dog er der ikke behov for Y-kablet, da hver PowerTower forbindes til separate subwoofer-udgange på forstærkeren.

Forbind centre højtaleren til forstærkerens centre udgang og surround højtalerne (højre/ventre) til forstærkerens surround udgang (højre/venstre). Husk at forbinde plus til plus og minus til minus.

Vigtigt: Hvis din surround forstærker har et indbygget »bass management« kredsløb bør front venstre/højre indstilles i »small« og subwoofer output skal være «on« i både 2 - kanal og multi - kanals mode. Eltax anbefaler en delefrekvens mellem 80Hz og 100Hz. For øvrige informationer venligst check manualen til din forstærker.

Placering af højttalere til din hjemmebiograf:

Da Dolby® Digital surround kræver Mindst 5 højttalere kan dette stille store krav til placeringen. Vi anbefaler derfor, at du eksperimenterer med opstilling af højttalerne i din hjemmebiograf, da netop vort forslag til placering, måske ikke passer til netop dit møblement og placeringsmuligheder.

PowerTower Fronthøjttalerne placeres på hver side af TVét, i en passende afstand fra Tvét. Derved opnås den bedste spredning af lyden. (OBS: Visse fronthøjttalere er ikke magnetisk afskærmede og kan derfor misfarve TV-billedet, hvis de står for tæt på TVét.)

Den active subwoofer del er designet til at gengive meget dybe toner. Det menneskelige øre er ikke i stand til at lokalisere så dybe toner. Dette er årsagen til at placeringen af Power Tower ikke er problematisk.

Du kan dog udnytte naturlovene på følgende måder:

For at opnå størst mulig effekt via rummet, stilles de 2 PowerTower med sidebassen vendt ud mod et hjørne med en afstand til væggene på ca. 30 cm. Hvis dette giver for meget bas bør de 2 PowerTower flyttes længere fra hjørnerne.

Ved at eksperimentere med placeringen af de 2 PowerTower kan lydkvaliteten optimeres. Vi anbefaler at sidebasserne vender væk fra hinanden.

Centerhøjttaleren placeres under eller over TVét. Derved opnås, at når den talende er i billedet følges lyd og billede. Centerhøjttaleren er magnetisk afskærmet og kan derfor ikke misfarve TV-billedet.

Baghøjtalerne placeres bag eller ved siden af lyttepossessionen.

Kontrolknapper

Hver Evolution PowerTower har flg. kontrolknapper:

Phase kontakt: Bruges til at opnå bedst mulig integration mellem højt-talerne. Kontakten bør stilles så der opnåes bedst mulig basgengivelse mod din lytteposition.

Volumekontrol: Bruges til at justere styrken på output fra subwoofer modu- let.

Low Pass Frequency kontrol: Her indstilles frekvens-området hvori submo- dulet skal arbejde. Hvis du har en forstærker med indbygget »bass manage- ment« stilles frekvens på max. 250hz.

Eltax anbefaler at dine Evolution PowerTower altid er tilsluttet da hver Evolu- tion PowerTower har indbyttet tænd/sluk kredsløb. Subwooferen vil automatisk blive aktiveret når der afgives et signal fra forstærkeren. Hvis der i en periode af ca. 15 min. ikke har været signal vil Evolution PowerTower automatisk slukke og stå i energi besparende stand-by position.

Subwoofer Status

Den flerfarvede diode i front-panelet vil forklare dig status på dine Evolution PowerTowers. Da PowerTower arbejder uafhængig af hinanden kontollér da venligst begge enheder.

Grønt lys: Aktiv subwoofer er tændt.

Rødt lys: Aktiv subwoofer er i stand-by

Intet lys: Aktiv subwoofer er slukket.

Sikkerhed

Venligst sørg for der er god ventilation omkring hver PowerTower subwoofer element. Forstærkerdelen må ikke tildækkes.

Fejlfinding:

Symptom Kontroller

PowerTower tavs Tilslutning på højtaler og tilsvarende tilslutning på forstærker.

Front / Rear Volume eller Balance på din Surround forstærker.

Balance Left / Right på forstærker.

Subwoofer tilsluttet strøm 230 V og tændt

Surround Forstærker er tilsluttet LINE IN

Surround Forstærkers speaker set up, subwoofer skal være on.

Centerhøjttaler tavs Tilslutning på højtaler og tilsvarende tilslutning på forstærker.

Center Volume eller Balance på forstærker

Baghøjttaler tavs Tilslutning på højtaler og tilsvarende tilslutning på forstærker.

Front / Rear Volume eller balance på forstærker

Balance Left / Right på forstærker.

On indikator lyser ikke On/Off knap på Power Tower er på ON

Sikring i subwoofer

Subwoofer slår fra

under afspilning. Volumen skal være på et vist niveau, for at subwooferen aktiveres. Forøg volumen til subwooferen aktiveres.

Eltax Evolution 5.2 Power Surround System Instruction Manual
