BRUGSANVISNING Opticon 5 Dali

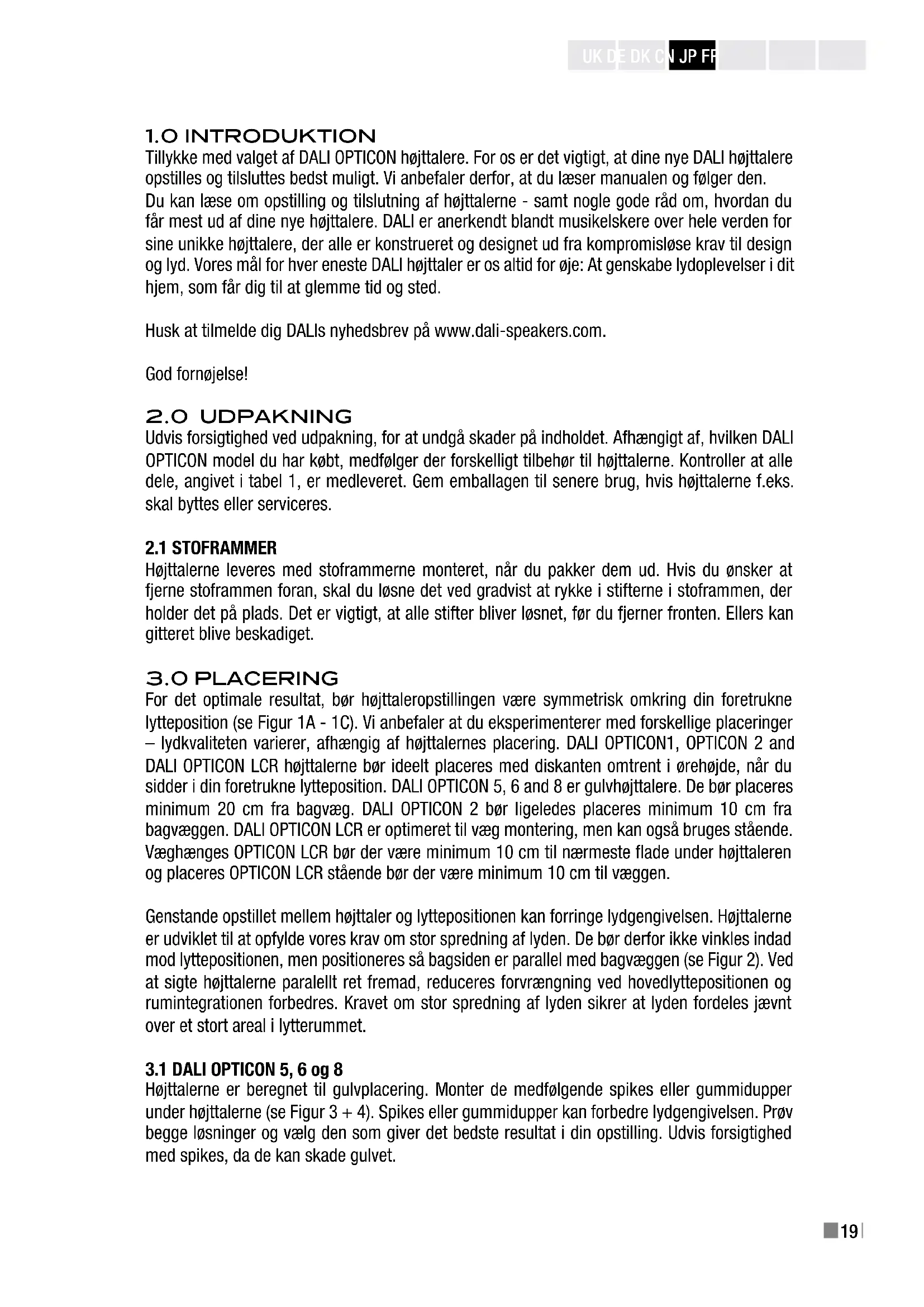

Tillykke med valget af DALI OPTICON højttalere. For os er det vigtigt, at dine nye DALI højttalere opstilles og tilsluttes bedst muligt. Vi anbefaler derfor, at du læser manualen og følger den. Du kan læse om opstilling og tilslutning af højttalerne - samt nogle gode råd om, hvordan du får mest ud af dine nye højttalere. DALI er anerkendt blandt musikelskere over hele verden for sine unikke højttalere, der alle er konstrueret og designet ud fra kompromisløse krav til design og lyd. Vores mål for hver eneste DALI højttaler er os altid for øje: At genskabe lydoplevelser i dit hjem, som får dig til at glemme tid og sted. Husk at tilmelde dig DALIs nyhedsbrev på www.dali-speakers.com. God fornøjelse!

Udvis forsigtighed ved udpakning, for at undgå skader på indholdet. Afhængigt af, hvilken DALI OPTICON model du har købt, medfølger der forskelligt tilbehør til højttalerne. Kontroller at alle dele, angivet i tabel 1, er medleveret. Gem emballagen til senere brug, hvis højttalerne f.eks. skal byttes eller serviceres.

Højttalerne leveres med stoframmerne monteret, når du pakker dem ud. Hvis du ønsker at fjerne stoframmen foran, skal du løsne det ved gradvist at rykke i stifterne i stoframmen, der holder det på plads. Det er vigtigt, at alle stifter bliver løsnet, før du fjerner fronten. Ellers kan gitteret blive beskadiget.

For det optimale resultat, bør højttaleropstillingen være symmetrisk omkring din foretrukne lytteposition (se Figur 1A - 1C). Vi anbefaler at du eksperimenterer med forskellige placeringer – lydkvaliteten varierer, afhængig af højttalernes placering. DALI OPTICON1, OPTICON 2 and DALI OPTICON LCR højttalerne bør ideelt placeres med diskanten omtrent i ørehøjde, når du sidder i din foretrukne lytteposition. DALI OPTICON 5, 6 and 8 er gulvhøjttalere. De bør placeres minimum 20 cm fra bagvæg. DALI OPTICON 2 bør ligeledes placeres minimum 10 cm fra bagvæggen. DALI OPTICON LCR er optimeret til væg montering, men kan også bruges stående. Væghænges OPTICON LCR bør der være minimum 10 cm til nærmeste flade under højttaleren og placeres OPTICON LCR stående bør der være minimum 10 cm til væggen. Genstande opstillet mellem højttaler og lyttepositionen kan forringe lydgengivelsen. Højttalerne er udviklet til at opfylde vores krav om stor spredning af lyden. De bør derfor ikke vinkles indad mod lyttepositionen, men positioneres så bagsiden er parallel med bagvæggen (se Figur 2). Ved at sigte højttalerne paralellt ret fremad, reduceres forvrængning ved hovedlyttepositionen og rumintegrationen forbedres. Kravet om stor spredning af lyden sikrer at lyden fordeles jævnt over et stort areal i lytterummet.

3.1 DALI OPTICON 5, 6 og 8

Højttalerne er beregnet til gulvplacering. Monter de medfølgende spikes eller gummidupper under højttalerne (se Figur 3 + 4). Spikes eller gummidupper kan forbedre lydgengivelsen. Prøv begge løsninger og vælg den som giver det bedste resultat i din opstilling. Udvis forsigtighed med spikes, da de kan skade gulvet.20 BEMÆRK: På nogle gulvoverflader og i nogle rum er det afgørende at bruge spikes for at opnå det bedste resultat. Spikes (medfølger) skal monteres løst i de fire aluminiumsfødder, så spikemøtrikkerne kun er spændt en smule. Monter fødderne i de gevindskårne huller i bunden af højttaleren ved hjælp af skruerne. Skub fødderne mod kabinettet, før du spænder skruerne. Anbring højttaleren oprejst på sine spikes på gulvet, så den står stabilt uden at vippe. Spænd møtrikkerne, så de fire spikes sidder forsvarligt fast i aluminiumsfødderne. Denne procedure til montering og opsætning sikrer stabil mekanisk kobling til underlaget (se figur 3).

DALI anbefaler, at du placerer din DALI OPTICON 2 på en fod for den bedste lydoplevelse. Alternativt kan DALI OPTICON 2 placeres på en hylde. De medfølgende gummifødder kan monteres under højttaleren for stabil og vibrationsfri placering (se figur 4).

DALI OPTICON 1 kan placeres på mange måder: på fod, hylde, bord eller væg. Til vægmontering af DALI OPTICON 1 skal du bruge det inkluderede vægbeslag. Før du monterer højttaleren på væggen, skal du montere de særlige gummikanter, der findes i emballagen til vægbeslaget, på højttalerens nederste bagkant (se figur 5). Disse gummilister sikrer korrekt afstand fra væggen og sørger for sikker montering. Hvis højttalerne placeres på en fod eller en hylde, kan de medfølgende gummikanter placeres under højttalerne for stabil og vibrationsfri placering (se figur 4).

3.4 DALI OPTICON VOKAL

DALI OPTICON VOKAL er den dedikerede centerhøjttaler, som er specielt designet til at være placeret tæt på tv-skærmens store overflade. Du kan placere den over eller under skærmen, på et stativ eller på en hylde. Vi anbefaler, at du monterer de medfølgende gummifødderfor at opnå en stabil og vibrationsfri opsætning (se figur 6).

3.5 DALI OPTICON LCR

DALI OPTICON LCR er optimeret til vægmontering (se figur 7), men kan også bruges på en hylde eller et TV møbel. DALI OPTICON LCR kan bruges som venstre eller højre eller center højttaler. Bruges OPTICON LCR i den horisontale position bør tweeter modulet drejes således det forbliver vertikalt. Dette bør gøres for at sikre den optimale spredning af de høje frekvenser og dermed de fine detaljer i lyden. Bruges OPTICON LCR horisontalt kan DALI logoet på stoframmen løftes op og roteres således det matcher højttalerens position (se figur 8). Tweeter modulet sidder fra fabrikkens side standard monteret til vertikalt brug. Skal OPTICON LCR monteres horisontalt kan din DALI forhandler rotere tweeter modulet for dig. Afmonter tweeter modulet fra kabinettet ved at løsne de fire skruer med en 3 mm unbrako-bit (ikke inkluderet). Når modulet er løsnet og løftet ud af kabinettet, roters hele modulet 90 grader. Sæt modulet tilbage i kabinettet og fastgør det igen med de samme fire skruer (se figur 9). Vær forsigtig med ikke at overskrue skruerne under samlingen. Stilles OPTICON LCR på en hylde eller et TV møbel, skal de medfølgende gummifødder monteres under højttaleren for stabil og vibrationsfri placering (se figur 4).21 UK DE DK CN JP FR

Forbindelsen til din forstærker er uhyre vigtig for lydoplevelsen. Brug altid kabler af samme type til alle dine DALI OPTICON højttalere. Kablerne i højre og venstre side skal helst have samme længde. Vi anbefaler at bruge DALI CONNECT højttalerkabler, der kan købes hos din lokale DALI forhandler. En ofte overset detalje er tilslutning i korrekt fase, dvs. at rød terminal (+) på forstærker skal forbindes med rød terminal (+) på højttaleren, og sort terminal (-) på forstærker skal forbindes med sort terminal (-) på højttaleren (Se figur 11A). Er blot en enkelt højttaler i et stereo- eller surroundsystem ikke tilsluttet i fase, vil bassen opleves som svag og lydbilledet virke diffust. Den perfekte lydoplevelse kræver, at højre højttalere forbindes til udgangsterminalen mærket “R” eller “Right” på din forstærker og venstre højttalere til udgangsterminalen mærket “L” eller “Left” på din forstærker. BEMÆRK: Inden du tilslutter kabler eller foretager ændringer i tilslutninger, skal du slukke for din forstærker. BEMÆRK: Sørg for, at ledningerne sidder på plads i terminalerne, og at der ikke er nogle løse ender, som kan forårsage kortslutning og beskadige forstærkeren (se figur 10). BEMÆRK: Bruger du dine DALI OPTICON højttalere i et surround system bedes du følge vejledningen der følger med din surround forstærker.

44.1 ENKELT vs. DOBBELT KABELFØRING/FORSTÆRKNING

Alle DALI OPTICON højttalere kan tilsluttes ved hjælp af et enkelt højttalerkabel (se figur 11A og 11B). DALI OPTICON 5, 6 og 8 er dog udstyret med to par terminaler, så du har mulighed for at føre to sæt kabler til hver højttaler. Det øverste terminalpar er internt forbundet til delefilterets højfrekvensdel. Det nederste terminalpar er internt forbundet til delefilterets basdel. BEMÆRK: Ved dobbelt kabelføring eller dobbelt forstærkning skal du ALTID fjerne metal- jumperne mellem de to terminaler, før du tilslutter kablerne (se figur 11C og 11D). Ved dobbelt kabelføring skal du tilslutte to sæt højttalerkabler, et til højttalernes øverste terminaler og et til deres nederste terminaler. På forstærkersiden skal begge sæt højttalerkabler sluttes til det samme terminalpar på forstærkeren (se figur 11C). Ved dobbelt forstærkning skal du tilslutte to sæt højttalerkabler, et til de øverste terminaler og et til de nederste terminaler. På forstærkersiden skal det ene sæt højttalerkabler sluttes til den ene forstærker, og det andet sæt kabler skal sluttes til den anden på forstærker (se figur 11D).

Ligesom ethvert andet mekanisk system skal en højttaler ”spilles til” for at kunne yde sit bedste. Derfor vil du i den første periode opleve en gradvis forbedring af højttalernes lydkvalitet. Tilspilningsperioden varierer i forhold til brug og lydniveau. Du skal regne med op til 100 timers playback førend dine højttalere opnår maximum ydelse. I modsætning til andre mekaniske systemer forlænges en højttalers levetid ved normal, regelmæssig brug.22

6.0 RENGØRING OG VEDLIGEHOLDELSE

Rengøring af kabinetterne foretages bedst med en blød og tør klud. Er kabinetterne tilsmudsede, kan en blød klud, der er hårdt opvredet i et mildt universalrengøringsmiddel, benyttes. Vær meget forsigtig ved evt. aftørring af højttalermembranerne, da disse er meget følsomme. Stoframmerne rengøres med en almindelig klædebørste eller aftørres med en hårdt opvredet og fnugfri klud med mildt universalrengøringsmiddel.

6.1 Undgå direkte sollys:

Højttalernes overflade kan falme eller blive misfarvet med tiden, hvis den udsættes for direkte sollys. Undgå derfor at placere højttalerne i direkte sollys.

Produktet må ikke blandes med almindeligt husholdningsaffald ved bortskaffelse. Lovgivningen kræver, at elektroniske apparater indsamles for korrekt bortskaffelse, genindvinding og genbrug. Private husstande i EU-medlemslandene, Schweiz, Liechtenstein og Norge kan gratis aflevere deres brugte elektroniske apparater på kommunale genbrugspladser eller til forhandlere (ved køb af et nyt lignende produkt). Hvis du er bosiddende i andre lande end ovennævnte, bedes du kontakte dine lokale myndigheder for oplysninger om korrekt bortskaffelse. Ved at følge disse retningslinjer sikrer du, at dit produkt bortskaffes, genindvindes og genbruges på korrekt vis for at forhindre potentielle negative konsekvenser for miljøet og folkesundheden.

Hvor højt en højttaler kan spille og stadig lyde godt, afhænger fuldstændigt af det signal, den skal gengive. Derfor kan man ikke i praksis definere et entydigt niveau, der kan bruges til at sammenligne forskellige højttalere. Det ligger fast, at masser af ren og uforvrænget effekt fra en stor forstærker er bedre end et forvrænget signal fra en lille forstærker, der er presset ud over sin ydeevne. Signalet fra en forstærker, der forvrænger (klipper), indeholder langt mere højfrekvensinformation end et uforvrænget signal, og belaster derfor diskantenheden meget hårdt. Det er derfor, højttalere som oftest ødelægges af små forstærkere, der arbejder for hårdt - og kun sjældent af store forstærkere, der nærmest kører i tomgang. Det er værd at notere sig, at når tonekontrollerne er skruet over neutral indstilling, belastes både højttalere og forstærker væsentligt. På et godt lydanlæg bør tonekontroller kun bruges til at kompensere for en dårlig optagelse og ikke til permanent at kompensere for svagheder andre steder i anlægget. DALI anbefaler derfor, at tonekontrollerne generelt er justeret til neutral position, og at det ønskede lydbillede opnås ved korrekt placering af højttalerne. Hvis du sørger for ikke at spille højere, end at lyden fortsat er klar og uforvrænget, minimerer du belastningen på både højttalere og forstærker. Alle DALI højttalere er konstrueret på en måde, så de altid giver en optimal belastning af forstærkeren - det kaldes også for lineær impedans - og resultatet er et tydeligt mere åben og detaljeret lydbillede.23 UK DE DK CN JP FR

Ethvert rum har sin egen og særegne akustik, der præger den måde, vi oplever lyden fra højttalerne. Reelt handler det om, hvordan rummet modtager lydenergien og skaffer sig af med den igen. Du kan påvirke dit lytterums akustik på forskellige måder. En del af den lyd, du hører, kommer ikke direkte fra selve højttaleren men fra refleksioner fra gulv, loft og vægge. Disse refleksioner dæmpes af bl.a. møbler, planter og tæpper. Er lydbilledet lyst, kan bløde ting som gardiner og tæpper hjælpe. For eksempel har det en vis indflydelse at trække gardinerne for, når du vil undgå refleksioner fra store glasflader. Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse, form og højttalernes placering. F.eks. fremhæves bassen ved en placering nær side- eller bagvæg og endnu mere ved placering i et hjørne. Her øges refleksionerne fra væggene dog ganske meget. Da det i sidste ende er dine ører, der bestemmer, anbefaler vi, at du eksperimenterer dig frem til den placering, der giver det lydbillede, du ønsker. Som grundregel skal du undgå store, hårde reflekterende flader umiddelbart omkring højttalerne, da disse vil virke som såkaldte spejlkilder og ødelægge det rumlige perspektiv i lydbilledet. Prøv f.eks. at hænge et vægtæppe bag højttaleren, lægge et tæppe foran eller stille en større plante ved siden af højttaleren og oplev, hvor overraskende stor indflydelse det har på præcisionen i lydbilledet.

10.0 TEKNISKE SPECIFIKATIONER

I tabel 2 finder du de mest almindelige specifikationer for højttalerserien. Husk, at der findes utallige måder til bedømmelse af højttalere, men ingen af dem fortæller noget om, hvordan en højttaler egentlig lyder. Det er kun dine ører, der afgør, om én højttaler lyder bedre end en anden. Ligesom alle vores andre højttalere er DALI OPTICON designet til at gengive musik så ærligt som muligt. God fornøjelse med din nye DALI OPTICON højttaler!24
