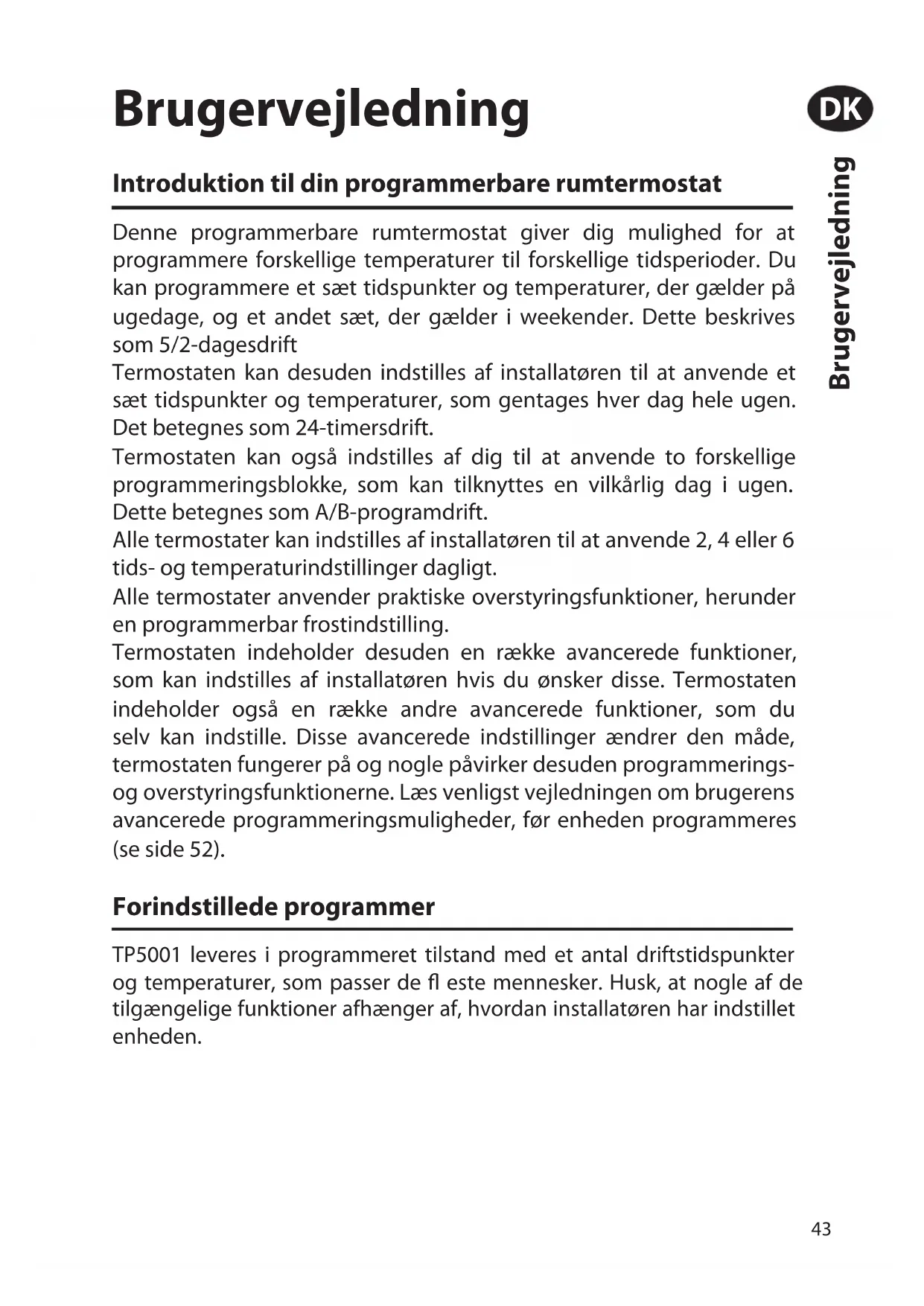

Introduktion til din programmerbare rumtermostat Denne programmerbare rumtermostat giver dig mulighed for at programmere forskellige temperaturer til forskellige tidsperioder. Du kan programmere et sæt tidspunkter og temperaturer, der gælder på ugedage, og et andet sæt, der gælder i weekender. Dette beskrives som 5/2-dagesdrift Termostaten kan desuden indstilles af installatøren til at anvende et sæt tidspunkter og temperaturer, som gentages hver dag hele ugen. Det betegnes som 24-timersdrift. Termostaten kan også indstilles af dig til at anvende to forskellige programmeringsblokke, som kan tilknyttes en vilkårlig dag i ugen. Dette betegnes som A/B-programdrift. Alle termostater kan indstilles af installatøren til at anvende 2, 4 eller 6 tids- og temperaturindstillinger dagligt. Alle termostater anvender praktiske overstyringsfunktioner, herunder en programmerbar frostindstilling. Termostaten indeholder desuden en række avancerede funktioner, som kan indstilles af installatøren hvis du ønsker disse. Termostaten indeholder også en række andre avancerede funktioner, som du selv kan indstille. Disse avancerede indstillinger ændrer den måde, termostaten fungerer på og nogle påvirker desuden programmerings- og overstyringsfunktionerne. Læs venligst vejledningen om brugerens avancerede programmeringsmuligheder, før enheden programmeres (se side 52). Forindstillede programmer TP5001 leveres i programmeret tilstand med et antal driftstidspunkter og temperaturer, som passer de fl este mennesker. Husk, at nogle af de tilgængelige funktioner afhænger af, hvordan installatøren har indstillet enheden. Brugervejledning44 Bemærk: Hvis enheden er indstillet til 4 hændelser om dagen, springes hændelse 3 og 4 over. Hvis enheden indstilles til 2 hændelser om dagen, springes hændelse 2, 3, 4 og 5 over, og hændelserne nummereres på ny. Før du starter Åbn klappen på forsiden af den programmerbare enhed, og tryk på knappen RESET ved hjælp af en ikke-metallisk genstand, indtil displayet bliver blankt. Det sikrer, at fabriksprogrammerne indstilles, og at produktets mikrocomputer fungerer korrekt. Tilpasning af displayet Af gennemskuelighedshensyn antages det i vejledningen, at displayet anvender et 24-timers ur, ° C, og at ugedagene er nummeret 1-7 (hvor 1 er mandag). Alle disse indstillinger kan tilpasses, efter at termostaten er programmeret. Se side 49 og 50. Indstilling af korrekt dato og klokkeslæt TP5001 indeholder et ur med kalenderfunktion, der automatisk skifter mellem sommer- og vintertid. Tid og dato er indstillet fra fabrik efter CET tidszonen og yderligere justering er derfor normalt ikke nødvendigt. Hvis du bor i en anden tidszone, henvises du til afsnittet ”Indstilling af tidszone” på side 53. Skulle det blive nødvendigt at tilpasse klokkeslættet og datoen af andre årsager, bedes du læse følgende vejledning. Ugedage (man-fre) Weekend (lør-søn) Hændelse Tid Temp. °C Hændelse Tid Temp. °C 1 06:30 20 1 07:30 20 2 08:30 15 2 09:30 20 3 11:30 20 3 11:30 20 4 13:30 15 4 13:30 20 5 16:30 21 5 16:30 21 6 22:30 15 6 22:30 15 Bemærk: Disse er også tider for Blok ”A”-programmer Bemærk: Disse er også tider for Blok ”B”-programmer RESET Brugervejledning DK45 Årstallet, YEAR, blinker. Brug Λ eller V til at rette året. Brug - eller + til at gå videre til måneden, MONTH, og brug Λ eller V til at rette måneden. Brug - eller + til at gå videre til datoen, DATE, og brug Λ eller V til at rette datoen. Hvis du forsøger at vælge en ugyldig dato, vil enhedens software afvise den og i stedet vælge den nærmeste gyldige dato. Det anbefales, at datoen indstilles i formatet åå/mm/dd. Indstilling af det korrekte klokkeslæt Tryk på PROG for at få vist klokkeslættet. Klokkeslættet blinker. Brug knapperne + eller - til at indstille det korrekte klokkeslæt (tryk på og hold knappen nede for at skifte tid i trin af 10 minutter). Indstilling af den korrekte ugedag Ugedagen indstilles automatisk. Tryk på PROG for at vende tilbage til normal drift (RUN). Sådan accepteres de forindstillede programmer Hvis du er tilfreds med de forindstillede klokkeslæt, som er vist i tabellen på side 44, behøver du ikke foretage dig yderligere. Indstilling af datoen Tryk på og hold Λ og PROG nede i 3 sekunder for at få vist datoen i formatet dd/mm/åå. Brugervejledning DK46 Ændring af de forindstillede programmer Før du ændrer de forindstillede programmer Din installatør har indstillet enheden til at fungere i en af følgende tilstande:

• 5/2-dag – ét sæt programmer til ugedage og ét andet sæt til weekender (side 46).

• 24 timer – ét sæt programmer til hele ugen (side 47). Alternativ

• A/B – du kan også indstille enheden til at anvende to programblokke, som begge kan anvendes på forskellige ugedage. Se vejledningen til, hvordan denne funktion aktiveres, på side 47, hvis dette er nødvendigt. Bemærk Enheden skal programmeres i rækkefølge og hændelses tidspunkterne kan derfor ikke indstilles i forkert rækkefølge. Hvis du ønsker at bevare et forindstillet tidspunkt, skal du blot trykke på PROG for at gå videre til den næste indstilling. Hvis du vil ændre enhedens status til RUN, skal du trykke på PROG og holde knappen nede, indtil kolonet i displayet blinker. Hvis du ikke gør noget, skifter enheden automatisk til tilstanden RUN efter 2 minutter. Installatøren har allerede indstillet enheden til 6, 4 eller 2 hændelser om dagen. Dette fastsætter antallet af hændelser pr. dag, som du kan programmere. Ændring af de forindstillede programmer i 5/2-dages tilstand For dag 1-5 (ugedage) a) Tryk på PROG, indtil det første forindstillede klokkeslæt og temperatur (Hændelse 1, Dag 1, 2, 3, 4 og 5) vises på displayet. b) Brug knapperne + eller - til at tilpasse klokkeslættet i indstillingen TIME (tryk på og hold knappen nede for at skifte tid med intervaller på 10 minutter). c) Brug knapperne Λ eller V til at justere den ønskede TEMPERATUR. d) Tryk på PROG for at gå videre til det næste forindstillede klokkeslæt og temperatur (Hændelse 2). e) Gentag trin b, c og d for at programmere de resterende ugedagshændelser. Brugervejledning DK47 For dag 6-7 (weekender) Tryk på PROG, indtil det første forindstillede klokkeslæt og temperatur (Hændelse 1, Dag 6 og

7) vises på displayet.

Gentag trin b, c og d ovenfor for at programmere de resterende weekendhændelser. Ændring af de forindstillede programmer i 24-timers tilstand a) Tryk på PROG, indtil det første forindstillede klokkeslæt og temperatur (Hændelse 1) vises på displayet. b) Brug knapperne + eller - til at tilpasse klokkeslættet i indstillingen TIME (tryk på og hold knappen nede for at skifte tid med intervaller på 10 minutter). c) Brug knapperne Λ eller V til at justere den ønskede TEMPERATUR. d) Tryk på PROG for at gå videre til det næste forindstillede klokkeslæt og temperatur (Hændelse 2). e) Gentag trin b, c og d for at programmere de resterende hændelser. Ændring af forindstillede programmer til AB-programmering (Installatørens indstilling skal foregå i 5/2-dages tilstand) Tryk på og hold PROG og V nede i tre sekunder. Displayet skifter til det viste tal. Valgmulighed “1” i brugerens avancerede programmeringsmuligheder vises. Brug Λ eller V til at aktivere eller deaktivere funktionen (1=aktiveret, 0=deaktiveret). Tryk på PROG i 5 sekunder, indtil displayet skifter, og kolonet i displayet blinker. Det bekræfter, at du anvender tilstanden RUN. Tryk på PROG én gang. Displayet skifter til visning af de standarddage, der er angivet i programmet “A” (dag 1, 2, 3, 4 og 5). Brug knapperne + eller - til at rulle frem eller tilbage gennem ugedagene. Tryk på V for at fravælge en dag (for eksempel dag 2). Tryk på Λ for at vælge en dag (for eksempel dag 7). Alle fravalgte dage føjes automatisk til program ”B”. Brugervejledning DK48 Programmering af dage og hændelser i program ”A” a) Tryk på PROG, indtil det første forindstillede klokkeslæt og temperatur (Hændelse 1 i program A) vises på displayet. b) Brug knapperne + eller - til at tilpasse klokkeslættet i indstillingen TIME (tryk på, og hold knappen nede for at skifte tid med intervaller på 10 minutter). c) Brug knapperne Λ eller V til at justere den ønskede TEMPERATUR. d) Tryk på PROG for at gå videre til det næste forindstillede klokkeslæt og temperatur (Hændelse 2). e) Gentag trin b, c og d for at programmere de resterende hændelser. Programmering af dage og hændelser i program ”B” a) Tryk på PROG, indtil det første forindstillede klokkeslæt og temperatur (Hændelse 1 i program B) vises i displayet. b) Brug knapperne + eller - til at tilpasse klokkeslættet i indstillingen TIME (tryk på, og hold knappen nede for at skifte tid i trin af 10 minutter). c) Brug knapperne Λ eller V til at justere den ønskede TEMPERATUR. d) Tryk på PROG for at gå videre til det næste forindstillede klokkeslæt og temperatur (Hændelse 2). e) Gentag trin b, c og d for at programmere de resterende hændelser. Kørsel af programmet Tryk på PROG for at vende tilbage til RUN. Kolonet blinker i displayet. Opvarmningen følger nu de programmerede klokkeslæt og temperaturer. Brugervejledning DK49 Ændring af ugedagsbetegnelser fra tal til tekst Tryk på Λ og - samtidig for at skifte mellem dagtal og -tekst. Skift mellem 12 og 24 timers-ur Tryk på Λ og + samtidig for at skifte mellem 12 og 24-timers ur. Skift mellem ° C og ° F Tryk på V og - samtidig for at skifte mellem temperaturmåling i ° C og ° F. Overstyringsfunktioner Ændring af displayet til visning af klokkeslæt eller temperatur Tryk på + og - samtidigfor at skifte mellem indstillingerne. Midlertidig ændring af den aktuelle programmerede temperatur Tryk på Λ eller V, indtil den ønskede temperatur vises. Bemærk, at din installatør kan have begrænset både den øvre og den nedre temperaturindstilling og grænserne for temperaturoverstyring. Denne overstyring annulleres automatisk i begyndelsen af den næste programmerede hændelse. Bemærk, at din installatør kan have begrænset varigheden af overstyringen til en anden værdi end den næste hændelse. Brugervejledning DK50 Termostattilstand a) En konstant temperatur mellem 5-30° C kan vælges efter behov. Dette kan yde frostbeskyttelse i perioder, hvor du ikke er hjemme og kan også bruges til at øge temperaturen uden for fastsatte tidspunkter, hvis et familiemedlem f.eks. er syg. b) Tryk på Λ og V samtidig for at åbne termostattilstanden. Standardindstillingen er 8° C, men kan ændres. Se afsnittet om brugerens avancerede programmeringsmuligheder, trin 10 (side 53). c) Der vises et snefnugsymbol på displayet, når den valgte temperatur svarer til eller er lavere end den programmerede frostbeskyttelsesindstilling. d) Brug knappen Λ eller V til at ændre temperaturen i forhold til den programmerede frostbeskyttelsestemperatur. e) Tryk på Λ og V samtidig for at vende tilbage til den automatiske programmering. Sommer-/Vintertid Denne funktion foretages automatisk, men hvis den automatiske omskiftning er afbrudt, skal du følge vejledningen herunder. Skift fra sommer til vinter-tid (uret stilles tilbage) Tryk på og hold knappen - nede. Skift fra vinter til sommer-tid (uret stilles frem) Tryk på og hold knappen + nede. Fjernoverstyring til og fra termostattilstand Udvalgte modeller fås med en funktion, der gør det muligt for en telefonaktiveret kontakt eller vindueskontakter at få enheden til at skifte til eller fra termostattilstand. Den ønskede temperatur, som skal opretholdes, når bygningen er tom, eller når vinduerne er åbne, skal først indstilles. Se brugerens avancerede programmeringsmuligheder, trin 10 (side 53). Du kan overstyre denne funktion lokalt ved at trykke på Λ og V samtidig. Brugervejledning DK51 Udskiftning af batteri (kun batterimodeller) Når batteriniveauet er lavt, blinker et batterisymbol på displayet. Du har 15 dage til at udskifte batterierne, før enheden lukker ned. Når du skifter batterier, skal du sørge for, at du kun bruger alkalinebatterier af høj kvalitet. VIGTIGT: Efter udskiftning af batteri trykkes én gang på knappen RESET for at genstarte termostaten. Alle indstillinger for dato, klokkeslæt, programmering og overstyring bevares gennem hele produktets levetid Startforsinkelse Termostaten indeholder en valgfri startforsinkelsesfunktion, der gør det muligt at forsinke opvarmningen et stykke tid på milde dage, når rumtemperaturen i begyndelsen af en hændelse er tæt på den programmerede værdi. Hvis du har aktiveret denne funktion, kan den overstyres ved at trykke på knappen Λ eller V. Du kan aktivere denne funktion ved at følge vejledningen i brugerens avancerede programmeringsmuligheder, trin 11 (side 54). Optimal startkontrol (OSK) Termostaten indeholder en valgfri optimal startkontrol. Denne funktion gør det muligt at vælge det tidspunkt, hvor rumtemperaturen ønskes. Termostaten beregner derefter, hvor lang tid før hændelsestidspunktet systemet skal skrue op for temperaturen for at sikre, at rummet har den ønskede temperatur på det ønskede tidspunkt. Afsnittet om brugerens avancerede programmeringsmuligheder, trin 12 og 13 (side 54-55) indeholder en komplet beskrivelse af dette og hvordan indstillingen aktiveres og vælges. Brugervejledning DK52 Brugerens avancerede program- meringsmuligheder Vigtigt! Termostaten er fabriksindstillet, så den passer til de fl este situationer, men der er dog også adgang til ekstra indstillinger, der kan øge komfort, brugervenlighed og energieff ektivitet. Åbning af brugerens avancerede program- merings muligheder Tryk på og hold samtidig V og PROG nede i tre sekunder. Brugerens avancerede programmeringsmulighed er nu aktiv. Brug knapperne + eller - til at bladre frem og tilbage gennem valgmulighederne, og brug derefter knapperne Λ eller V til at skifte indstillinger. Det blinkende tal til højre på displayet angiver valgmulighedens nummer. Indstilling 3 – Regler for ur Denne indstilling fastsætter de regler, som uret følger for at beregne skift mellem sommer- og vintertid. Tryk på +, indtil indstilling 3 vises. Brug Λ eller V til at vælge den ønskede indstilling. Indstilling 0 Deaktiveret. Indstilling 1 Manuel: Brugeren skal skifte tid vha. + for at stille tiden frem og for at stille tiden tilbage. Indstilling 2 Europæiske regler (fabriksindstilling) Indstilling 3 Amerikanske regler (2007 og fremefter) Indstilling 4 Amerikanske regler (før 2007) Indstilling 1 – Aktiver eller deaktiver A/B-programmering (mulighed 41 indstilles til 5+2) Dette aktiverer eller deaktiverer A/B-programmer- ingsindstillingen. Tryk på +, indtil indstilling 1 vises. Brug Λ eller V til at vælge den ønskede indstilling. Indstilling 0 Deaktiveret. Enheden fungerer som en 5/2-dages eller 24 timers termostat afhængigt af installatørens indstillinger (fabriksindstilling). Indstilling 1 Aktivere A/B programming Brugervejledning DK53 Indstilling 4 – Indstilling af tidszone Denne funktion gør det muligt at indstille tidszone og rette det viste klokkeslæt. Tryk på +, indtil indstilling 4 vises. Brug Λ eller V til at vælge den ønskede indstilling. Indstilling 0 Britiske modeller: Denne funktion bør forblive i fabriksindstilling 0. Indstilling 1 Modeller med centraleuropæisk klokkeslæt: Denne funktion bør forblive i fabriksindstilling +1. -12 timer +14 timer - Resten af verden: Brug knapperne Λ eller V til at vælge tidsforskellen fra universaltiden (GMT) for det sted, hvor termostaten monteres. Indstilling 10 – Indstilling af frost/termostattilstand Denne funktion gør det muligt at indstille standardtemperaturen for frost/termostattilstanden. Tryk på +, indtil indstilling 10 vises. Brug Λ eller V til at vælge den ønskede indstilling. 5-40° C - Fabriksindstillingen er 8° C, men kan ændres til en vilkårlig værdi mellem 5-40° C. Brugervejledning

Indstilling 11 – Opstartsmetode Termostaten kan starte systemet på tre forskellige måder. Tryk på +, indtil indstilling 11 vises. Brug Λ eller V til at vælge den ønskede indstilling. Indstilling 0 - Normal: Der skrues op eller ned for varmen på de programmerede tidspunkter. Indstilling 1 - Optimal startkontrol (OSK): Denne funktion gør det muligt at programmere det klokkeslæt, hvor du ønsker den påkrævede temperatur. Termostaten beregner, hvor lang tid før det programmerede klokkeslæt, der skal skrues op for varmen. Dette tidspunkt varierer afhængigt af vejrforholdene, lige fra maks. 120 minutter til 0 minutter før det programmerede klokkeslæt. Denne indstilling skal bruges sammen med indstilling 12, så den passer til den optimale indstilling i den bygning, hvor den er monteret. Indstilling 2 - Startforsinkelse: Dette er et alternativ til OSK. Vælg hændelsestidspunkterne på normal vis, og tag højde for den tid, det varer at opvarme bygningen på en gennemsnitlig dag. Termostaten overvåger starttidspunktet, den faktiske temperatur og den ønskede temperatur, og den forsinker starten af opvarmningen, hvis den faktiske temperatur er tæt på den programmerede temperatur.54 Indstilling 12 – Optimal startkontrolindstilling for for-opvarmning (indstilling 11 indstillet til 1) Tryk på +, indtil indstilling 12 vises. Brug Λ eller V til at vælge den ønskede indstilling (kun aktiv, hvis 1 er valgt for indstilling 11). Den optimale startkontrol skal tilpasses, så den passer til bygningens energikarakteristika. Brug knappen Λ eller V til at vælge den ønskede foropvarmningsperiode. Tabellen herunder viser de typiske indstillinger. Hvis bygningen ikke når op på den ønskede temperatur i tide, kan indstillingen øges med intervaller på 15 minutter hver dag, indtil den korrekte indstilling er fundet. Hvis bygningen når op på den ønskede temperatur før tid, kan indstillingen reduceres med intervaller på 15 minutter hver dag, indtil den korrekte indstilling er fundet. 0:15 15 minutter, varmluftssystemer, godt isoleret bygning. 0:30 30 minutter, varmluftssystemer, godt isoleret bygning. 0:45 45 minutter, varmluftssystem, dårligt isoleret bygning. 1:00 60 minutter, radiatorsystem, godt isoleret bygning med tynde vægge. (fabriksindstilling) 1:15 75 minutter, radiatorsystem, mellemtyk isolering i bygning med tynde vægge. 1:30 90 minutter, radiatorsystem, dårligt isoleret bygning med mellemtyk isolering. 1:45 105 minutter, radiatorsystem, bygning med tykke vægge, godt isoleret. 2:00 120 minutter, radiatorsystem, bygning med tykke vægge, dårligt isoleret. Indstilling 13 – Indstilling for optimal startkontrol/startforsinkelseshændelse (Mulighed 11 indstilles til 1 eller 2) Den optimale start- eller startforsinkelseskontrol kan kun anvendes i en hændelse eller i hver hændelse hver dag, som kræver en højere temperatur end den forrige hændelse. Tryk på +, indtil indstilling 13 vises. Brug Λ eller V til at vælge den ønskede indstilling (kun aktiv, hvis 1 eller 2 er valgt for indstilling 11). Indstilling 0 Gælder kun for dagens første hændelse (fabriksindstilling). Indstilling 1 Gælder for hver hændelse på en dag, der kræver en højere temperatur sammenlignet med den forrige hændelse. Brugervejledning DK55 Oversigt over installatørens valgbare funktioner, som kan påvirke termostatens drift Temperaturområdebegrænsning Denne funktion gør det muligt for installatøren at programmere både den øvre og den nedre temperaturgrænse. Dette begrænser den øvre eller den nedre temperatur, som du kan indstille på termostaten. Temperaturoverstyringsbegrænsning Denne funktion gør det muligt for installatøren at begrænse antallet af grader, som du kan overstyre den programmerede temperatur med. Den giver også installatøren mulighed for at indstille regler for, hvor længe en temperaturoverstyring skal forblive aktiv. Tastaturlås Denne funktion gør det muligt for installatøren at begrænse eller låse tastaturet for at forhindre uautoriserede ændringer i programværdierne og til at begrænse overstyring. Brugervejledning
