BRUGSANVISNING LUMEN ISOLA 175 FALMEC
Installationsarbejdet skal udføres af kompetente og kvalificerede installatører, i henhold til beskrivelserne i dette hæfte og under overholdelse af gældende normer.
Hvis det strømførende kabel eller andre dele er beskadiget, må emhætten IKKE bruges: Tag emhætten fra strømforsyningen og kontakt forhandleren eller et autoriseret servicecenter for reparation.
Udfør aldrig ændringer på apparatets elektriske, mekaniske eller funktionsmæssige struktur.
Forsøg aldrig at udføre reparationer eller udskiftninger på egen hånd. Indgreb, som er udført af inkompetente og ukvalificerede personer, kan medføre endog meget alvorlige skader på ejendom og personer, og dækkes ikke af fabrikantens garanti.
ADVARSLER TIL INSTALLATØREN
TEKNISK SIKKERHED
Kontroller emhættens tilstand, og at alle delene fungerer inden installationen: Hvis der bemærkes fejl, må installationen ikke foretages, og forhandleren skal kontaktes.
Hvis der konstateres en kosmetisk fejl, skal emhætten IKKE monteres; den pakkes ned i den originale emballage, og der tages kontakt til forhandleren. Når emhætten er installeret, accepteres der ikke nogen krav for kosmetiske defekter.
Under installationen skal der altid anvendes personlige værnemidler (f.eks. sikkerhedssko), og der skal udvises forsigtig og korrekt adfærd.
Fastgørelsessættet (skruer og dyvler), der leveres med emhætten, kan kun bruges på murede vægge: Ved installation på vægge af andre materialer skal der anvendes andre fastgørelsessystemer under hensyntagen til styrken af væggen og vægten af emhætten (vist på side 2).
Vær opmærksom på, at installation med andre fastgørelsessystemer end de medfølgende, eller ikke egnede systemer, kan være årsag til elektriske eller mekaniske risici.
Installer ikke emhætten udendørs, og udsæt den ikke for vejrliget (regn, vind, osv.).
ELEKTRISK SIKKERHED
Det elektriske system, som emhætten tilsluttes, skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor emhætten anvendes. Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning.
Kontroller, inden installation af emhætten, at netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten.
Stikket, der anvendes til den elektriske forbindelse, skal være let tilgængeligt for det installerede udstyr. I modsat fald skal der installeres en hovedafbryder, så der kan slukkes for strømtilførslen til emhætten, når der er behov for det.
Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker.
Den maksimale længde for kanalens fastgørelsesskrue (leveres af fabrikanten) er på 13 mm. Anvendelse af skruer, som ikke er i overensstemmelse med disse anvisninger, kan medføre risici af elektrisk art.
Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte forhandleren eller et autoriseret servicecenter for reparation.
! Slå apparatet fra ved at tage stikket ud eller trykke på hovedafbryderen under installation af emhætten.
SIKKERHED FOR RØGKANALEN
Emhættens udtag må ikke tilsluttes skorstene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeovne osv.).
Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.
Undtagelse for Australien og New Zealand:
Emhætter og andre røgudsugningsanlæg kan påvirke den sikre drift af gas- eller andre former for brændstofapparater (inklusive dem i andre rum) på grund af tilbagestrømning af forbrændingsgasser. Disse gasser kan forårsage kulilteforgiftning. Efter at have installeret en emhætte eller et andet røgudsugningsanlæg, skal gasapparatets drift testes af en kompetent person for at sikre, at der ikke forekommer tilbagestrømning af forbrændingsgasser. (AS/NZS 60335.2.31:2013/A4:2020).
ADVARSLER FOR BRUG
Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes, eller før der udføres rengøring på apparatet.
Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr som følge af manglende overholdelse af sikkerhedsinstruktionerne i dette hæfte.
Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug.
Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler.
Efter installation af emhætter i rustfrit stål er det nødvendigt at rense dem for at fjerne resterende klæbemiddel fra den beskyttende emballage samt fedtpletter og olier, som, hvis de ikke fjernes, kan forårsage uoprettelig forringelse af overfladen på emhætten. Fabrikanten anbefaler til dette formål at anvende de medfølgende vådservietter, som også kan købes særskilt. Kræv brug af originale reservedele.
BRUGSOMRÅDE
Apparatet er udelukkende beregnet til udsugning af luften over husholdningskogeplader, og ikke kogeplader som anvendes i professionelt øjemed. Enhver anden brug betragtes som ukorrekt, kan forårsage skader på personer, ejendom og husdyr og fritager fabrikanten for ethvert ansvar.
Apparatet kan anvendes af børn fra en alder på mindst 8 år samt af personer med nedsatte fysiske, synsmæssige eller mentale evner eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer.
Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren og må aldrig udføres af børn uden at de er under opsyn.
ADVARSLER VEDRØRENDE BRUG OG RENGØRING
Anvend aldrig emhætten med våde hænder eller bare fødder.
Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes.
Den maksimale samlede vægt af eventuelle genstande placeret på eller ophængt i (hvor forudset) emhætten må ikke overstige 1,5 kg.
Kontroller frituregryder under brug: overophedet olie kan selvantænde. Tænd ikke åben ild under emhætten. Undlad at tilberede retter med åben ild under emhætten.
Anvend aldrig emhætten uden fedtfiltrerne af metal; fedt og snavs vil i så fald kunne aflejre sig i apparatet og påvirke funktionen.
Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning.
Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme.
Hvis rengøringen ikke udføres i henhold til procedurerne og med de produkter, der er anført i dette vej-
ledning, kan der forekomme risiko for brand.
Slå hovedafbryderen fra, når apparatet ikke skal anvendes over et længere tidsrum.
Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges for passende ventilation i det lokale, hvor røgudsugningen sker, i henhold til gældende regler.
INSTALLATION
Afsnit forbeholdt kvalificeret personale
Inden installationen af emhætten, skal kapitel "SIKKERHEDSANVISNINGER OG ADVARSLER" læses grundigt.
TEKNISKE SPECIFIKATIONER
Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten.
PLACERING
Minimumsafstanden fra den højeste del af kogepladerne og den laveste del af emhætten er anført i monteringsvejledningen.
Almindeligvis skal denne afstand være mindst 65 cm (25,6"), når emhætten placeres over et gaskomfur. Denne minimumsafstand mellem kogepladen og emhættens nedre del kan dog reduceres til den afstand, der er angivet i monteringsvejledningen, og som er i overensstemmelse med standarden DS/EN 60335-2-31.
Hvis anvisningerne for gaskomfuret angiver en større afstand, skal der tages højde for dette.
Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv....).
ELEKTRISK TILSLUTNING
(afsnit forbeholdt kvalificeret personale)
Frakobl apparatets strømforsyning, før der foretages nogen form for indgreb på emhætten.
Sørg for, at ingen af de elektriske ledninger inde i emhætten skæres over eller frakobles.
I modsat fald tages kontakt til nærmeste servicecenter.
Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser.
Før apparatet tilsluttes elnettet, kontrolleres følgende: - At netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten; - At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belastning (jfr. typeskiltet med de tekniske specifikationer, der er anbragt inde i emhætten); - Stikket og kablet må ikke udsættes for temperaturer over 70°C; - At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter; - Stikket, der anvendes, skal være let tilgængeligt, når emhætten er blevet installeret.
I tilfælde af:
- Enheder med en kabelforbindelse uden stik: Stikket, der anvendes, skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.
- Fast enhed, der er forsynet med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III.
Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for installation.
Den gule/grønne jordledning må ikke afbrydes af kontakten.
Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.
EMHÆTTE MED EKSTERN UDLEDNING (UDSUGENDE)
På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.
Til dette formål skal udgangen på emhætten være forbundet til et eksternt udtag via en rørføring.
Røret til udtaget skal opfylde følgende betingelse:
- Diameteren skal som minimum svare til den på emhættens samlestykke.
- Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at flyde tilbage til motoren.
- Det mindst mulige antal krumninger.
- Udtaget skal udføres med den mindst mulige længde for at forhindre vibrationer og forringelse af kapaciteten.
Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum.
For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil, når der er installeret motorer med en kapacitet på 800 m³/t eller derover.
Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10⁻⁵ bar).
Kontroller, at filtrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i monteringsvejledningen.
I denne version skal kontraventilen ikke monteres: Fjern den, hvis den allerede er placeret på motorens luftudtag.
MONTERINGSVEJLEDNING
Afsnit forbeholdt kvalificeret personale
Emhætten kan installeres med forskellige konfigurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet, når det er anført, den relevante fase vedrørende den ønskede installation.
FUNKTION
HVORNÅR SKAL EMHÆTTEN TÆNDES?
Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede luft og damp i retning af udsugningsfladen.
Lad emhætten fungere, indtil alle dampe og lugte er suget fuldstændigt ud efter madlavning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion.
HVILKEN HASTIGHED SKAL MAN VÆLGE?
Hastighed I: Holder luften ren med et lavt energiforbrug.
Hastighed II: Almindelige brugsbetingelser.
Hastighed III: Tilstedeværelse af kraftig lugt og røg.
Hastighed IV: Hurtig udluftning af lugt og damp.
HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES?
Metalfibre skal rengøres efter hver 30 timers brug.
For yderligere informationer, se kapitlet "VEDLIGEHOLDELSE".

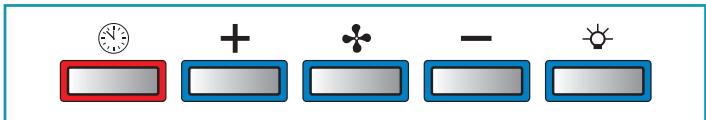

ELEKTRONISK KONTROLPANEL
| Motor ON/OFF |
| Forøgelse af hastigheden fra 1 til 4
Hastighed 4 er kun aktiv i nogle på minutter, herefter aktiveres hastighedstrin 3. | Hastighederne er angivet med lys-dioder på tasterne:
+ + - Hastighed 1
+ + - Hastighed 2
+ + - Hastighed 3
+ + - Hastighed 4
(blinkende led "+"") |
| Reduktion af hastigheden fra 4 til 1 |
| Tænd/sluk lys |
| TIMER (Rød blinkende led)
Autosluk after 15 min.
Funktionen deaktiveres (rød led slukket) hijis:
- Der trykkes en,anden gang på tasten TIMER ().
- Der trykkes på tasten ON/OFF (). |
Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den elektriske forsyning midlertidigt (ca. 5 minutter), inden du kontakter den tekniske serviceafdeling. Efterfølgende aktiveres hovedafbryderen for at genoprette den normale funktion.
Hvis dette ikke har nogen effekt, kontaktes den tekniske serviceafdeling.
BRUG AF FJERNBETJENINGEN VALGFRI
ADVARSLER!
Placer emhætten langt fra kilder, der afgiver elektromagnetiske bølger (f.eks. mikrobølgeovne), da de kan virke forstyrrende på den radiostyrede fjernbetjening og på elektronikken i emhætten.
Den maksimale funktionsafstand er 5 meter, som kan variere og være mindre ved tilstedeværelsen af elektromagnetisk interferens.
Fjernbetjening, fungerende ved 433,92 MHz.
Fjernbetjeningen består af to dele:
modtagerenheden i emhætten;
| BESKRIVELSE AF KOMMANDOER PÅ SENDEREN |
| OP
Tænder for motoren og forøger hastig-
heden fra 1 til 4. Den fjerde hastighed er
kun aktiv i nogle på minutter. |
| NED
Slukker for motoren og sænker hastig-
heden. |
| Lys ON-OFF |
| TIMER ON: Maskinen slukker automa-
tisk after 15min.
Funktionen deaktiveres automatisk hijv
motoren slukkes (tast Ø) |
| Fjernbetjeningens sender er aktiv |
PROCEDURE FOR AKTIVERING
Før fjernbetjeningen anvendes, skal følgende procedure på emhættens kontrolpanel udføres:
Tryk samtidig på tasterne LYS ( ) og TIMER ( ) indtil alle LED-lysene begynder at blinke. - Slip de to taster og tryk igen på tasten LYS ( ) indtil alle LED-lysene tændes. - Slip tasten LYS ( ): nu er modtageren aktiveret.
Proceduren anvendes også til at deaktivere modtageren.
ÆNDRING AF KODE PÅ FJERNBETJENINGER
Hvis der kun er en fjernbetjening, gå da direkte videre til punkt 2.
Hvis der er flere fjernbetjeninger i samme rum, er det muligt at oprette en ny kode med den følgende procedure.
Tryk samtidig på tasterne LYS ( ) og TIMER indtil displayet begynder at blinke. Tryk på tasten NED ( ) på fjernbetjeningen: Lagringen af den nye kode bekræftes ved tre hurtige blink på displayet. Den nye kode annullerer og erstatter den gamle kode indstillet fra fabrikken.
Tryk på en vilkårlig tast på fjernbetjeningen inden for 10 sekunder.
GENDANNELSE AF FABRIKSKODE
Proceduren skal udføres i tilfælde af at emhætten overdrages til ny bruger.
Tryk samtidig på tasterne OP og NED på fjernbetjeningen i mere end 5 sekunder: Den udførte gendannelse bekræftes med tre korte blink på displayet. - Tilslutningen til lysnettet. - Fortsæt med oprettelse af forbindelse mellem emhætte og fjernbetjening, som beskrevet i punkt 2.
VEDLIGEHOLDELSE
Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse.
Der må ikke anvendes rengøringsmidler, der indeholder slibemidler, syre eller ætsende stoffer, eller klude med ru overflade.
Særlig opmærksomhed skal rettes mod fedtfiltrerne af metal: Hyppig rengøring af filtrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.
RENGØRING AF DE UDVENDIGE OVERFLADER
Det anbefales at rengøre emhætten udvendigt mindst hver 15. dag for at forhindre, at olie og fedt beskadiger overfladen. Til rengøring af emhætten, der er udført i rustfrit børstet stål, anbefales det at anvende servietterne "Magic Steel". Alternativt, og for alle andre typer af overflader, udføres rengøring med en fugtig klud fugtet med et neutralt rengøringsmiddel eller denatureret alkohol. Afslut rengøringen med en grundig skylning og tørring med en blød klud.
Brug ikke for meget vand i nærheden af trykpanelet og lamper for at forhindre fugt i at nå elektronikken.
Rengøring af glaspaneler bør foretages med en blød klud og kun med rengøringsmidler, der ikke er ætsende eller slibende.
Fabrikanten fraskriver sig ethvert ansvar, hvis disse anvisninger ikke overholdes.
RENGØRING AF INDVENDIGE OVERFLADER
Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler.
For de indvendige dele i metal, se foregående afsnit.
Det anbefales at vaske metalfiltrene ofte (mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel, uden at bøje dem.
Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.
Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre.
Det er tilladt at vaske filtrene i opvaskemaskinen, selvom det kan danne brunfarvning af filterets materiale: For at reducere denne farvning, anbefales det at anvende vaskeprogrammer med lave temperaturer (maks. 55 °C).
For udtagning og isætning af fedtfiltrene i metal, se monteringsvejledningen.
KUL- OG ZEOLITFILTRE (tilvalg) KACL.961
Ved normal brug anbefales det at regenerere zeolit-kulfilteret hver 18. måned og udskifte det hvert 3. år. Filteret regenereres nemt ved at lægge det i en almindelig husholdningsovn ved en temperatur på 200 °C i ca. 1 time.
Afvent, at filteret afkøler, inden det genmonteres.
BELYSNING
Emhætten er udstyret med højeffektive lysdiodespots med lavt strømforbrug og meget lang holdbarhed under normale driftsforhold.
I tilfælde af fejl skal der tages kontakt til forhandleren eller et autoriseret servicecenter for reparation.
BORTSKAFFELSE VED ENDT LEVETID
Symbolet med den overstregede affaldsspand, der er gengivet på apparatet, betyder, at produktet indgår i kategorien WEEE, dvs.
"Waste Electrical and Electronic Equipment" (affald af elektriske og
elektroniske produkter) hvorfor det ikke bortskaffes sammen med dagrenovationen som almindeligt affald, men skal behandles særskilt for at kunne genanvendes eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde ressourcer og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet.
Kontakt venligst de lokale myndigheder for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.
Den europæiske lovgivning vedrørende WEEE-produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder eller til forretningen, hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.
Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslande. Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder eller til forretningen, hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.
PAS PÅ!
Producenten forbeholder sig ret til at foretage ændringer på udstyret til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion, også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten.
De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres.
Vejledningen er blevet udformet på italiensk, og fabrikanten fraskriver sig ansvaret for eventuelle fejl ved afskrivning eller oversættelse.
