BRUGSANVISNING GUARDIANFIX 3 KIDDY

1. Indledning 3
2. Egenskaber 3
3. Almene sikkerhedsanvisninger 4
4. Indstillinger 6
   4.1 Hjdeindstilling af siddepuden 6
   4.2 Indstilling af hoved- og skulderstotte.. 6
   4.3 Indstilling af benforlaengeren (AG II-III, 15 - 36 kg). 7
   4.4 Indstilling af liggeposition (kun AG I, 9-18 kg) 7
5. Placering og indstilling af sae de 8
   5.1 Indstilling af førersædet 8
   5.2 Placering for universal montering.. 8
   5.3 Placering for semi-universal montering 8
6. Semi-universal montering i koretoj med k-fix.... 9
7. Sikring af barnet 10
   7.1 Sikring af børn i aldersgruppen I (9 - 18 kg). 10
   7.2 Sikring af børn i aldersgrupperne II-III (15 - 36 kg) 12
8. Abning af diagonalseleforgen 13
9. Udtagning af k-fix after semi-universal anvendelse 13
10. Aftrækning og pasaetning af betrakket 13
    10.1 Aftraekning af hovedstotte-/ryglansbetrakket.. 14
    10.2 Aftrækning af skulderstøttebetrækkene 14
    10.3 Aftraekning af saebetraekket. 14
    10.4 Mavepuclebetrak 14
    10.5 Pasaetning af betrakket 14
11. Plejeanvisninger 15
    11.1 Rengoring af betrakket. 15
    11.2 Rengaring af kunststofdele 15
12. Adfard after en ulykke.. 15
13. Garanti 15

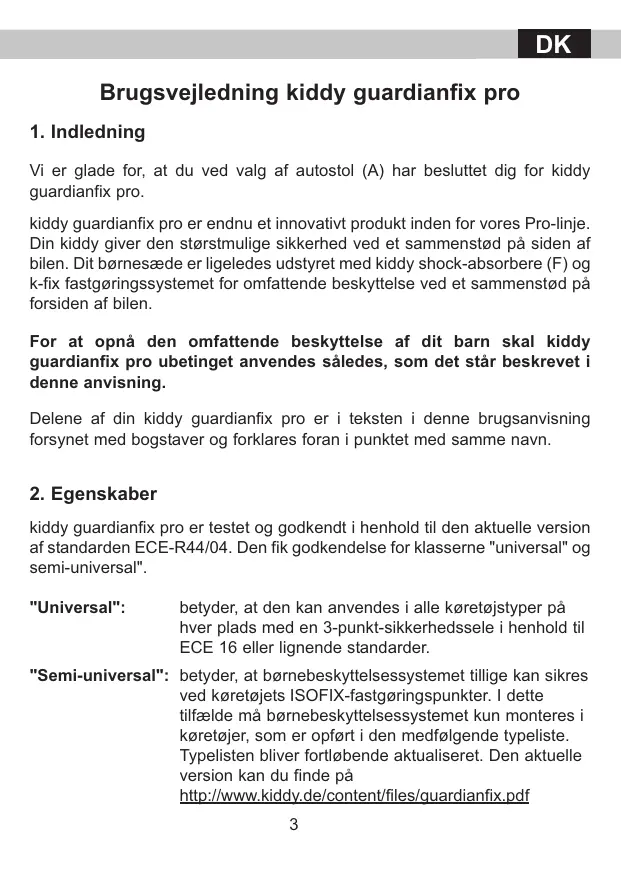

Brugsvejledning kiddy guardianfix pro

1. Indledning

Vi er glade for, at du ved valg af autostol (A) har besluttet dig for kiddy guardianfix pro.

kiddy guardianfix pro er endnu et innovativt produkt inden for vores Pro-linje. Din kiddy giver den størstmulige sikkerhed ved et sammenstød på sider af bilen. Dit børnesæde er ligeledes udstyret med kiddy shock-absorbere (F) og k-fix fastg-ringssystemet for omfattende beskyttelse ved et sammenstød på forsiden af bilen.

For at opná den omfattende beskyttelse af dit barn skal kiddy guardianfix pro ubetinget anvendes säledes, som det star beskrevet i dette anvising.

Delene af din kiddy guardianfix pro er i teksten i donne brugsanvisning forsynet med bogstaver og forklares foran i punktet med samme navn.

2. Egenskaber

kiddy guardianfix pro er testet og godkendt i henhold til den aktuelle version af standarden ECE-R44/04. Den fik godkendelse for klasserne "universal" og semi-universal".

"Universal":

betyder, at den kan anwendes i alle koretostyper pahver plads med en 3-punkt-sikkerhedssele i henhold til ECE 16 eller lignende standarder.

"Semi-universal":

betyder, at børnebeskyttelsessystemet tillige kan sikres ved koretøjets ISOFIX-fastgöringspunkter. I dette tilfælde mæ børnebeskyttelsessystemet kun monteres i koretøjer, som er opført i den medfolgende typeliste. Typelisten bliver fortløbende aktualiseret. Den aktuelle version kan du finden på http://www.kiddy.de/content/files/guardianfix.pdf

Autostol kiddy guardianfix pro er egnet til vægtklasserne I til III, dvs. for børn med en kropsvægt fra 9 kg - 36 kg (ca. 9质量管理 til ca. 12 År) eller til en kropshøjde på maksimalt 150 cm.

Aldersgrupper (Vægtklasser):

AG I: 9kg - 18kg

AG II: 15kg - 25kg

AG III: 22kg - 36kg

For børn med en kropsvægt på 9 -18 kg (det svarer til en alder på ca. 9质量管理 til ca. 4 År) skal den dertilhørende mavepucle (M) anvendes. Vær ogss opmaerkoms på, at siddepuden (K) anvendes rigtigt (se punkt 4.1).

Du bedes ved anvendelse i koretjoet yderligere rette dig after anbefalingerne i brugerhandbogen til din bil, aller kontakte dit kontraktværksted.

3. Almene sikkerhedsanvisninger

Laes brugsanvisingen

autostol monteres første gang. En forkert livsfarlig for dit barn.

grundigt

igennm, for anvendelsekanvare

Mange Iaesioner forarsages af tankeloshed og kan nemt undgas.

Autostol skal altid bruges med den dertilhorende mavepucle (M) samt siddepuden (K) til børn med en vægt på 9 - 18 kg.

Anvend udelukkende autostol til de angivne vægtklasser I - III på 9 kg op til maks. 36 kg.

Kontroler før hvre koretur, om autostol (A) er indstillet optimalt til barnets kropsstørrelse. Foretag ingen indstillinger under korslen.

Kontroller, at alle delie konstant er korrekt i indgreb.

Du bør iscar ved autocampere og campingvogneøre opmærksom på, at autostol (A) i tilfælde af redning ved tredjemand skal ære monteret på et sö let tilgengeligt sted, som muligt.

Kontroller, at ingen af autostol (A) dele klemmes fast i dore aller justerbare saeder.

Selen mä aldrig sidde løst. I tilfælde af en ulykke er belastningen mange gange større end med en stram sele. Vaer opmærksom pa, at selespaendet i koretøjet er i korrekt position.

Lad aldrig dit barn vare uden opsyn i autostol (A).

Laeg aldrig tunge genstande på bilens hattehylde, de kinne i et ulykkestilfaelde blive til farlig skyts.

Det er ikke tilladt at foretageændringer på autostol (A). Derved kan beskyttelseseffektiviteten blive ophævet hvh. begraenset. Hvis der opstár vanskeligheder, bedes du venligst henvende dig ved din forhandler eller direkte ved producenten.

Beskyt autostol (A) mod direkte sollys, det kinne blive ubehagelig varmt.

Autostol (A) mä kun anvendes på pladser med 3-punkt-seler iht. ECE 16 ellerSAMmenlignelige normer.

Kontroller, at autostol (A) blev monteret i bilen iht. deutsche anvising.

Hvis bornebeskyttesessystemet (A) anvendes i bilen uten et barn, skal det altid sikres pa den beskrevne MADE med koretjets 3-punkt-sikkerhedssele (punkt 7) ell er med k-fix forbinderne (E) pa koretjets ISOFIX-fastgoringspunkter (punkt 6).

Brug ikke længere autostol (A), hvis dele af det ved en ulykke (ulykkeshastighed hjere end 10km / h ) eller ved,anden pvävirkning blev beskadiget eller har Iøsnet sig.

Under laengere koreture bør du unde dit barn pauser og vare opmaerkoms pa, at dit barn ikke uten opsyn stiger direkte ud pa korebanen, nar det stiger ud af bilen. Anvend altid, safremt forhandenvarende, børnesikringen i dorene pa個人biler.

Det er kun den af producenten foreskrevne sikkerhedsselesti, der mä anvendes.

4. Indstillinger

4.1 Hojeindstilling af siddepuden

kiddy guardianfix pro skal for børn på 9 til 18 kg anvendes med mavepule (M) og korrekt indstillet siddepude (K) (Fig. 1).

kiddy guardianfix pro räder over en siddepude (K), som sikrer højdetilpasningen mellem det ca. 9 maneder og det ca. fire ár gamle barn (9 kg - 18 kg) ved enændring i siddehøjden.

Siddepuden (K) kan tilpasses barnets størrelse i to trin og tilbyder små børn en væsentlig forbedret siddekomfort.

For at opnà den rigtige siddepositionsindstilling med siddepuden skal du også konstant positionere den justerbare hovedstøtte (G) rigtigt. Brug kun siddepuden (K) i kombination med mavepucle.

4.2 Indstilling af hoved- og skulderstotte

kiddy guardianfix pro byder med sit hidtil ukendte indstillingssystem på den optimale tilpasning til dit barns storrelse, hermed indstilles hovedstøten (G) og skulderstøtterne (H) på en gang.

Den rigtige indstilling af hovedstøten er opnæt,ær barnets vinding er pa det omrade, hvor hovedstøten (G) er smallest (Fig. 7+8).

Aktivér højdejusteringsgrepabet (Q) på hovedstøttens (G) bagside, idet du trækker det let udad og derefter skubber hovedstøten (G) opad eller nedad, alt after ønsket højde for at indstille hoved- (G) og skulderstøterne (H) (Fig. 9).

Kontroller ved at trykke hovedstøtten (G) let nedad, at den går korrekt i indgreb.

4.3 Indstilling af benforlangeren (AG II-III, 15 - 36 kg)

Ved indstilling af benforlaengeren (L) kan der opnas en vAESentlig bedre siddekomfort for dit barn. Benforlaengeren (L) kan indstilles i 4 positioner.

Træk ellskub benforlaengeren (L) ind i den onskedeposition (Fig. 10).

4.4 Indstilling af liggeposition (kun AG I, 9-18 kg)

Indstil aldrig ligge-ller siddepositionen under korslen. Stands kretoget, abn sikkerhedsselen og tag dit barn ud af selen.

Liggepositionen mä kun anwendes sammen med mavepucle smt med semi-universal montering af k-fix forbinderne for børn i aldersgruppen I (9 kg -18 kg).

For at indstille liggepositionen, skal du trykke på udloserknappen (S) og holde den nede (Fig. 11; nr. 1) og samtidigt trække sædet (I) væk fra ryglænet på sædet (Fig. 11; nr. 2). Jo mere du trækker sædet (I) fremad, jo større bliver liggevinklen.

Ryglænet (C) på kiddy guardianfix pro svinger automatisk i liggepositionen. Liggepositionen opnás, nár hovedstøten (G) på børnesædet berører ryglænet på forsædet (Fig. 12).

Den maksimale liggeposition opnas, när sædet (I) ikke kan trækkesmere fremad.

Den maksimaleinkel for liggepositionen afhænger af Isofix-fastgøringspunktternes position i bilen.

5. Placering og indstilling af sæde

5.1 Indstilling af førersædet

Laes venligst I bilens Instructionsbog om anvendelse af autostol (A).

Hvis montering hindres af en hovedstotte, skal这部分 indstilles i den overste stilling eller tages af (Fig. 13).

Det bevægelige ryglæn (C) på kiddy guardianfix pro sikre at det hviler sikkert på autosæderyglænet.

Positioner justerebare ryglæn i køretojets sæder på tilsvarende måde.

5.2 Placering for universal montering

Autostol (A) kiddy guardianfix pro kan monteres på enchver plads i køretojer, der råder over et 3-punkt-selesystem (Fig. 14).

kiddy guardianfix pro kan ligeledes benyttes på tilbagerrettede autosæder, der er udstyret med 3-punkt-selesystem (Fig. 14).

• Hvis koretøjsproducenten tillader autostol på passagersædet, skal dette brings i den bagerste position.

Hvis kiddy guardianfix monteres universsalt (uden k-fix), skal forbinderne (E) vare i indkørt position.

En semi-universal montering af børnebeskyttelsessystemet er kun muligt pa sæder, som er udstyret med ISOFIX-fastgøringspunkter. Pá disse ISOFIX-fastgøringspunkter kan kiddy guardianfix forbinds sikkert til køretojet ved hjælp af k-fix forbinderne.

Børnebeskyttelsessystemet (A) kiddy guardianfix pro kan monteres i koretjer og på sæder, som er opfør i typelisten.

Typelisten bliver fortløbendeactualiseret,ogden aktuelle version kan du finde pahttp://www.kiddy.de/content/files/guardianfix.pdf

Fabrikanten anbefaler, hvor det er muligt, semi-universal montering af børnebeskyttelsessystemet (A) med k-fix forbinderne.

6. Semi-universal montering i et koretj med k-fix

Stik begge føringstrager (U) på ISOFIX-fastgøringpunkterne i mellem sædet og sædets ryglæn (Fig. 15).

Tryk nu på udløserknappen (S) foran under benforlaengeren (L) (Fig. 16; Nr. 1).

k-fix forbinderne (E) körer nu automatisk ud bagved sædet (I).

Kontroller ved at skubbe begge lase (V) fremad, om forbinderhasperne er abnet (Fig. 17).

Hvis lasevisningen (W) besteht viser "grøn", er forbinderhasperne Åbnet (Fig. 17).

Placér kiddy guardianfix på et sæde, som muliggør semi-universal montering (punkt 5.3) og indstil eventuelt sædet i henhold til punkt 5.1.

Skub nu begge k-fix forbindere (E) på metalholderne (ISOFIX-fastgöringspunktter) og tryk dem fast på, sä forbinderne (E) lases (Fig. 18).

Den korrekte lásning bekráeftes med den "gröne" k-fix lasevisning (W) (Fig. 19).

Kontroler ved at rykke i sædet (I), om k-fix forbinderne (E) er lukket og kontroller på venstre og højre k-fix forbinder, om lasevisningen (W) viser "grøn"!

Nu er kiddy guardianfix pro fastgjort i (den maksimale) liggepositionen i koretojet. Liggepositionen ma kun anvendes sammen med mavepuclen for børn i aldersgruppen I (9 kg -18 kg).

Hvis du ønsker at benytte bornebeskyttelsessystemet for aldersgruppen I i siddeposition aller for børn i aldersgrupperne II og III (15 - 36 kg;.uden mavepuclen), skal saedet (I) skubbes hen imod ryglænet på forsædet.

Hold udloserknappen (S) nede (Fig. 20; nr. 1) og skub samtidigt sædet (I) mod ryglænet på sædet (Fig. 20; nr. 2).

For at sikre dit barn i et sæde, som er fastgjort med k-fix, skal du gå frem, som beskrevet i punkt 7.

7. Sikring af barnet

semi-universal: Hvis du ønsker at anvende børnesædet med k-fix fastgøring, skal du sorge for, at den er fastgjort, som beskrevet i punkt 6!

universal: Hvis du ønsker at anvende bønnesædet ut den k-fix fastgåring, skal k-fix forbinderne køres ind i ædet (I)!

7.1 Sikring af børn i aldersgruppen I (9 - 18 kg)

Placér din kiddy på sædet, som beskrevet i punkt 5.1 - 5.2 og 5.1 + 5.3.

Hvis du ønsker at benytte den semi-universelt (fastgjort med k-fix), skal du ffolge anvisningerne i punkt 6.

Kontroller, at dit barnesæde og siddepuden er indstillet i overensstemmelse med barnets kropshøjde hvv. kropsvægt (punkt 4).

kiddy guardianfix pro sikres med 3-punkt-koretogsselen ved mavepuclens seleføringer (N) (Fig. 21).

Din kiddy guardianfix pro mà udelukkende anwendes til aldersgruppe I med den dertil horende mavepucle (M) og siddepuden (K).

Saet dit barn pa sædet, vær opmaerk som pa, at barnets bagdel støder op mod ryglænet (C).

Skub sikkerhedsselen (N) ind i forigsslidserne pa sedeleden (Fig. 22).

Skub mavepucle sà langt, at den ligger ind til barnets mave.

Træk derefter køretøjets 3-punkt-sikkerhedssele sä langt ud, at den er før rundt om kiddy og kan rastes direkte ind i køretøjets egen selelås (Fig. 23).

Vær opmaerkoms pa, at selespaendet raster ind med et tydeligt "klik".

Hvis din originale kiddy mavepucle (M) har legefigurer, skal disse laegges til den mere enkelte pátagning over mavepuclen (Fig. 24).

Stram afterfolgende hofteselen (Fig. 25). Herved skal mavepuclen ligge tæt på dit barns mave.

Vær opmaerksom på, at selerne ligger fladt og aldrig er snoet over hinanden.

Stram skulderselen (Fig. 26).

Kontroler før kørslen, at hofte- og skuldere seider korrekt pã mavepuclen (M), sidder stramt og ikke er snoet. Selerne skal ligge fladt over mavepuclen seleføringsområde (Fig. 26+27).

Kontroller selens stilling regelmæssigt.

7.2 Sikring af børn i aldersgrupperne II-III (15 - 36 kg)

Anvendelse.uden mavepucle (M) er frorst tilladt for børn med en kropsvægt på minst 15 kg (hhv. ca. 4 ár). Vi anbefaler dog brug af mavepuclen (M), til barnet vejer 18 kg.

Fjern altid siddepuden (K) til anvendelse uden mavepule (M).

Placér din kiddy pà sædet, som beskrevipunkt 5.1 - 5.2 og 5.1 + 5.3

Hvis du ønsker at benytte den semi-universelt (fastgjort med k-fix), skal du ffolge anvisningerne i punkt 6.

Placér dit barn og forvis dig om, at din kiddy er indstillet iht. dit barns kripsstørrelse (Punkt 4).

For at sikre dit barn med koretøjets egen 3-punkt-sele skal du benytte ffolgende fremgangsmåde:

Træk koretjsselen ud og læg hofteselen under sædets to armlæn (D) (Fig. 28).

Luk selelåsen. Kontroller, om selelåsen er rastet korrekt i indgrep (Fig. 28).

Tag diagonalsen og for den forfra over krogen på den rode diagonalselefearing (B) på hovedstøten (G) (Fig. 30; Nr. 1). Du kan ligeledes manuelt abne krogen nedad (Fig. 30; Nr. 2).

Vær venligst opmærksom på, at den seleføring, der ligger over for seleåsen, anvendes (Fig. 32).

Vær opmaerkso pa, at diagonalsoen ligger i selefgringen og ikke sidder i klemme foran i krogen (Fig. 31).

Vær opmaerkoms på, at selerne ikke er snoet og ligger stramt ind mod dit barns krop. Vær ligeledes opmaerkoms på, at selespaendet er i korrekt position.

Kontroller regelmæssigt selens stilling ved længere køreture.

8. Abning af diagonalseleforgen

For at abne den diagonale seleguider (B), skal du trykke den nedad (Fig. 33; Nr. 1) og derefter tage selen ud til sider (Fig. 33; Nr. 2).

9. Udtagning af k-fix after semi-universal anvendelse

Hold udloserknappen (S) nede (Fig. 34; Nr. 1) og træk samtidigt sædet (I) væk fra ryglænet på sædet (Fig. 34; Nr. 2).

Abn den venstre og højre k-fix forbinder (E) ved at skubbe udløserknappen (V) fremad (hen over den "gronne" lasevisning (W)) (Fig. 35).

Nár forbinderne (E) er Åbnet, er kiddy guardianfix frigjort fra køretøjets chassis.

Som det afluttende trin skal k-fix forbinderne (E) kores ind i sædet (I).

Hold udloserknappen (S) nede for at gore dette (Fig. 36; Nr. 1) og træk i tilbagetraekningslasken (T) (Fig. 36; Nr. 2) indtil forbinderne (E) er forsvundet fuldstændigt ind i sædet (I).

Slip herefter udloserknappen (S) og derefter tilbagetraekningslasken (T).

10. Aftraekning og pasaetning af betrakket

Anvend aldrig din kiddy.uden det originale betræk. Betrækket er endel af sikkerhedskonceptet.

10.1 Aftrækning af hovedstøtte-/ryglansbetrækket

Hovedstøtte- og ryglænsbetrækket er udarbejdet som én del.

Skub den indstellige hovedstotte (G) i den overste stilling.

Løsn nu betrækket om højdejusteringsgrebet (Q) på bagsiden af hovedstøtten (G) og under begge diagonalseleføringer (B). Træk hovedstøtten (G) betræk forfra og bagud.

10.2 Aftrækning af skulderstøttebetrækkene

Skub den indstilleige hovedstotte (G) i den overste stilling. Åbn lásene på skulderstätternes bagsider. Nu kan betrækkene trækkes af skulderstätterne (H) nedefra og opad.

10.3 Aftrækning af sædebetraekket

Benforlaengerens (L) betrak er fastgjort med et gummiband. Du kan forsigtigt trakke betrakket af i opadgaende retning.

Fjern holdebändet fra ryglænet (C) og træk betrækket frem under de to hofteseleføringer (J). Nu kan sædebetrækket tages af.

10.4 Mavepuclebetrak

Mavepuclen mä不同程度.

Ved beskadigelser af mavepuclen eller dennes betræk bedes du rette henvendelse til den ansvarlige forhandler eller direkte til producenten.

10.5 Pasaetning af betrakket

Ved pasaetning af betrakket gár du frem i den omvende rækkefolge af, hvad du gjorde ved aftagning af betrak (se 10.1 - 10.3).

11. Plejeanvisninger

11.1 Rengoring af betrækket

Betraekkene er en vAESentlig bestanddel af sikkerhedskonceptet. Anvend derfor kun de originale betrak fra producenten. Hvis du har brug for

skiftebetraek, kan du bestille dem hos din forhandler.

Betrækket og legefigurernes aftagelige fastgørelsessnor kan vaskes i skånevask ved 30 grader. Det på ikke slyngses eller tørres i en torretumbler.

11.2 Rengoring af kunststofdele

Kunststoffdelene kan rengøres med et mildly rengøringsmiddel aller med et fugtigt klaede. Anvend under ingen omstændigheder stærke rengøringsmidler (f.eks. oplsningsmidler).

12. Adfard after en ulykke

Efter en ulykke, hvor hastigheden er hoge end 10km / h , skal producenten ubetinget kontrollere autostol for evt. beskadigelse og i givet fald skiffe det ud.uden omkostninger.

13. Garanti

For kiddy guardianfix pro yder vi en 2-ars garanti på fabrikations- eller materialefejl. Garantiens lobotid begynder på kobsdatoen. Grundlag for reklamationen er kobsbeviset. Garantiydelsen begrænser sig til de barnfast-holdelsessystemer, der blev korrekt behandlet og returneret i ren og ordentlig stand. Garantien dækker ikke:

• tegn på naturlig slitage og skader ved for stor belastning

• Skader ved uegt aller ukorrekt anvendelse

Stoffer: Alle vore stoffer lever op til store krav i relation til farvebestandighed mod UV-stråling. Alligevel blegner alle stoffer, nár de udsættes for UV-bestråling. I denSAMmenhaeng drejer det sig ikke om materialefejl men om normale tegn på slid, som garantien ikke dækker. I garantitilfælde bedes du venligst henvende dig til din forhandler.

kiddy Team ønsker dig og dit barn en altoig god og sikker koretur.
