Produkttype	Dokumentmakulerer
Mærke	HSM
Model	HSM1369
Klippetype	Krydsskæring (partikler)
Klippestørrelse	4 x 40 mm
Sikkerhedsniveau	P-4 (DIN 66399)
Klippekapacitet (A4 ark 80 g/m²)	Op til 12 ark pr. gennemløb
Spandkapacitet	34 liter
Papirindgangsbredde	240 mm
Maksimal cyklus	Kontinuerlig drift muligt
Strømforsyning	230 V / 50 Hz
Effektforbrug	400 W
Mål (L x B x H)	40 x 30 x 65 cm
Vægt	12 kg
Støjniveau	55 dB
Særlige funktioner	Automatisk stop ved papirstop, bakgear, spandfuld indikator
Skæring af hæfteklammer og clips	Ja
Vedligeholdelse og rengøring	Smør knivene efter nogle få brug med speciel olie
Sikkerhed	Nøgleafbryder, børnesikring (spandåbning)
Reservedele og reparationsmuligheder	Tilgængelige hos HSM's kundeservice
Farve	Hvid / Grå

Ofte stillede spørgsmål - HSM1369 HSM

Hvad er HSM1369's klippekapacitet i ark?

HSM1369 makulereren kan skære op til 12 ark på 80 g/m² i én gennemgang.

Hvad er partikelstørrelsen efter makulering?

HSM1369 producerer partikler på 4 x 40 mm, svarende til sikkerhedsniveau P-4.

Kan HSM1369 makulere hæfteklammer og clips?

Ja, HSM1369 er designet til at makulere hæfteklammer og clips uden problemer.

Hvordan vedligeholder jeg HSM1369 makulereren?

Det anbefales at smøre knivene regelmæssigt med speciel makuleringsolie, tilgængelig som tilbehør.

Hvad gør man ved papirstop?

HSM1369 har en bakgear-funktion til at fjerne stop. Sluk for strømmen, fjern forsigtigt det fastklemte papir, og nulstil.

Hvad er støjniveauet for HSM1369?

Støjniveauet er omkring 55 dB, hvilket er relativt stille for en kontormakulerer.

Er opsamlingsspanden aftagelig?

Ja, 34 liters spanden er aftagelig og gennemsigtig for at se fyldningsniveauet.

Har HSM1369 makulereren en dvaletilstand?

Ja, enheden går i dvaletilstand efter en periode med inaktivitet for at spare energi.

Hvad er garantien på HSM1369?

HSM tilbyder 2 års garanti på makulereren, med mulighed for forlængelse.

Kan man makulere kreditkort med HSM1369?

Ja, HSM1369 kan makulere kreditkort (hård plastik) uden knivene, men ikke CD/DVD.

BRUGSANVISNING HSM1369 HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 3,9 5,8 3,	9x40	1,9x15
Kreditkarten • •	•		•
CD'er, disketter	•	•		•

Det robuste drev tåler kontakt med hæfteklammer og clips. Udelukkende ved maskiner med sikkerhedstrin HS Level 6 (1 x 5 mm) må papiret ikke indeholde hæfteklammer eller clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med sikkerhedstrin 5 og HS Level 6. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Bemærk: Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

2 Sikk

Klassifi cering

Sikkerhedshenvisning	Forklaring
ARSEL Mangle	ende overhol-delse af advarslen kan medføre skader for liv og helbred.
	verhol-delse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden,

med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

dansk

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd'er og hårde kreditkort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og service- teknikere fra vores kontraktpartnere.

Kundeserviceadresser se side 72.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

3 Oversigt 5 Ibrugtagning

1 Dør
2 Åbning for papirtilførsel
3 Tilførselsåbning fo disketter og cd'er
4 Sikkerhedsinstruktioner
5 LED-display

Makuleringsmaskinen er driftsklar.

Papirstop / Motor overbelastet

Affaldsbeholferen fuld / Dørkontakt afbrudt

6 Vippekontakt

▲: Til
▼: Fra, returløb

7 Typeskilt

4 Leverage

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.442.995.100
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 72.

- Fögerskrue7ne på transportsikringen skrues ud.

• Åbn makulatorens dør.

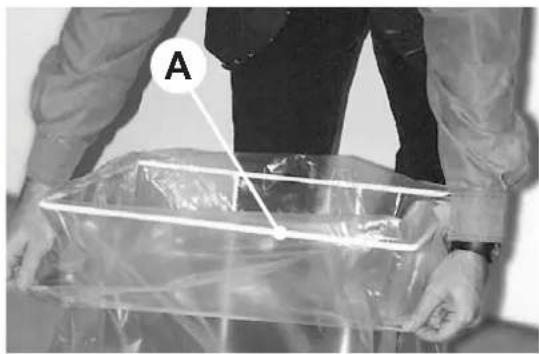

• Tag rammen (A) og en materialesæk ud.
• Sæt materialesækken ind i rammen, og fold den øverste kant ca. 20 cm ned.

- Skub rammen (bøjle B, der peger mod skabets forside) ind i føringsskinnerne igen.

• Luk makulatorens dør.
• Sæt netstikket ind i en korrekt installeret stikdåse.

6 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshen- visninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten ▲.

▶ Vippekontakten falder i hak.

▶ Kontrollampen lyser grønt.

- Tilfør papir, der skal maku- leres. Arkydelse, se „Tekniske data“.

Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.

Papiret trækkes ind i skære-værket og makuleres.

Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makulering af cd'er og disketter (se "Korrekt anvendelse")

Vip sikkerhedselementet frem, og før materialet ind gennem indføringsåbningen på sikkerhedselementet.

Det beskytter Dem for splinter.

Frakobling af makulatoren

- Tryk på vippekontakten ▼.

Der er tilført for meget papir på én gang.

▶ Kontrollampen lyser rødt.

Skærebordet kører automatisk ca. 2 sek. tilbage.

▶ Papir skubbes ud.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage (▲ - ▼). Derved kan makulatoren tage skade.

- Træk papiret ud af papirtilførselsåbningen.

Hvis papiret sidder for dybt og ikke kan tages ud: Tænd vippe- kontakt, ▼ flere gange kortva- rigt. Fotocellen skal være fri.

- Kvittér fejlen ved at slukke og tænde maskinen igen.

• Tryk vippekontakten ▲ ind.

- Tilfør papiret efter hinanden.

Affaldsbeholder fuld

▶ Kontrollampen lyser rødt.

▶ Makuleringsmaskinen stopper.

Vigtigt Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

Før vores kundeservice kontaktes, skal du ved andre fejl kontrollere

- om motoren blev overbelastet.

Lad makulatoren køle af i ca.

15 – 20 min., før den tages i drift igen.

- om fotocellen er tilsmudset på grund af papirstøv.

Rengør fotocellen i papirtilførslen med en tør pensel eller klud.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun

ved partikelsnit):

• Sprøjt skæreblok–specialolie på skære-akslerne i hele bredden gennem papirtilførselsåbningen.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (▼).
  ▶ Papirstøv og partikler løsnes.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Kontrollér, at beholderkontakten fun- gerer

ADVARSEL

Hvis der konstateres afvigelser fra følgende funktionsforløb, skal makulatoren slås fra, netstikket trækkes ud og kundeservicen informeres.

• Sæt netstikket i, og tænd makulatoren.
• Før et ark papir ind, og vip beholderen ud, mens arket trækkes ind.
• Skæreværket skal straks frakoble og visningen "beholder åben" lyse.
• Sæt materialebeholderen helt ind igen.
  ▶ Skæreværket må endnu ikke starte igen.
• Træk papiret ud af tilførselsåbningen. Fotocellen skal være fri.
• Sluk maskinen, og tænd den igen.
  ▶ Ved papirtilførsel starter skæreværket.

9 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

10 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78 x 11 1 x 5
Sikkerhedstrin DIN 32757 – 1	2	2	3	4	5	Level 6*
Skæreeffekt** (ark), DIN A4 70 g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Skærehastighed	126 mm/s		135 mm/s
Vægt	48 kg		56 - 58 kg
Støjniveau (tomgang / last)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Indføringsbredde	400 mm
Tilslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt ved maks. antal ark	1400 W
Driftsart	Konstant drift
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +40°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	595 x 510 x 915
Materialebeholderens volumen	148 l

* HSM-specifi kation
** Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Effektangivelserne ved 80 g/m² er matematisk beregnede værdier.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor,

makulator HSM Classic 390.3

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF

En kontrol af maskintypen for overensstemmelse med kravene i EF-direktiverne foretages af:

Denne kontrolinstans er den ansvarlige instans i henhold til EF-direktiverne.
