MANUAL DE UTILIZADOR HSM1369 HSM

INSTRUÇÕES DE OPERAÇÃO

português: Destruidora de documentos HSM Classic 390.3 33

nederlands: Papiervernietiger HSM Classic 390.3 39

dansk: Makuleringsmaskine HSM Classic 390.3 45

1 Utilização adequada, garantia

Consulte a chapa de características localizada na parte de trás do aparelho para saber para que largura de corte e tensão de rede a sua destruidora de documentos foi concebida e tenha atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se a destruir papel. Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Largura de corte (mm) 3,9 5	8 3,9x40 1,9x15
Cartões de crédito	●	●		●
CDs, disquetes ● ●		●

O mecanismo de corte robusto é insensível a agrafos e clipes. Apenas nas máquinas com nível de segurança HS Level 6 (1 x 5 mm) os papeis não podem conter clipes ou agrafos.

O tempo de garantia para a destruidora de documentos é de 2 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). Desta garantia estão excluídas as destruidoras de documentos com o nível de segurança 5 e HS nível 6. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

Nota: Como opção, as destruidoras de documentos com mecanismo cortador de partículas estão também disponíveis com um aparelho para a lubrificação automática do mecanismo cortador. Tenha atenção à documentação em anexo do dispositivo de lubrifi cação, caso a sua máquina esteja equipada com o mesmo.

2 Instruções de segurança

Classifi cação

Indicação de segurança		Descrição
	O O incumprimento dos avisos pode ter como consequência ferimentos para o corpo ou a morte.
		to da indicação pode causar danos materiais.

Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segurança existentes na destruidora de documentos.

AVISO

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidade físicas, psicológicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Não deixe a destruidora de documentos funcionar sem supervisão.

português

Não coloque as mãos na fenda para a introdução do papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, fi tas, cordéis, películas de plástico, etc.

Perigo de ferimentos por estilhaços!

Ao eliminar CDs e cartões de crédito duros, utilize óculos de protecção.

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

• Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.
• Tenha atenção para que a fi cha eléctrica esteja facilmente acessível.
• Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água.
• Nunca pegue na fi cha eléctrica com as mãos húmidas.
• Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.
• Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.

Verifi que regularmente o aparelho e o cabo em relação a danos. Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a fi cha eléctrica da tomada.

- Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

Os trabalhos de assistência técnica apenas podem ser realizados pela assistência técnica HSM e pelos técnicos de assistência técnica dos nossos parceiros contratuais. Endereços da assistência técnica, ver página 72.

Nota Perigo devido a utilização errada

Utilize a máquina exclusivamente de acordo com as indicações do capítulo “Utilização adequada”.

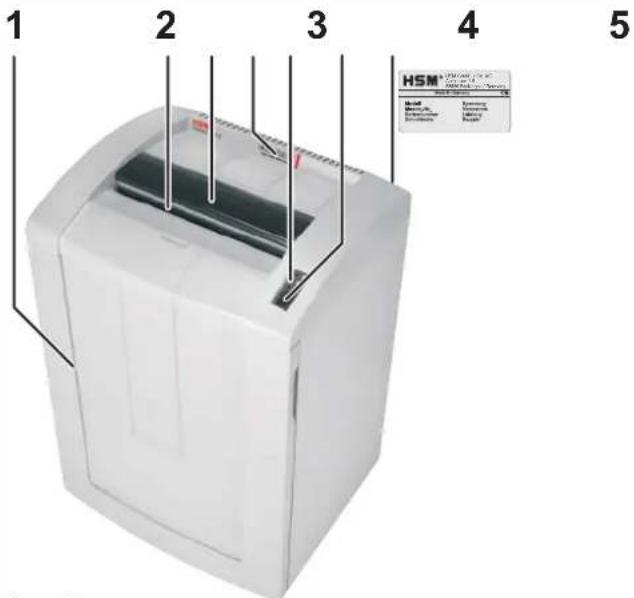

3 Vista geral 5

1 Porta
2 Fenda para a introdução do papel
3 Abertura de entrada para disquetes e CDs
4 Instruções de segurança
5 Diodos luminosos para indicação

Acumulação de papel / Sobrecarga do motor

Recipiente de papel cortado cheio / Contacto da porta interrompido

6 Báscula de comutação

▲: Ligar
▼: Desligar, marcha atrás

4 Volume do fornecimento

• Destruidora de documentos pronta para funcionar embalada em cartão
  • 5 sacos de dobra lateral
• Para corte em partículas - 1 garrafa óleo especial para bloco de corte (50 ml)
• Instruções de operação

Acessórios

Endereços da assistência técnica ver página 72

Colocação em funcionamento

- Retirar os parafusos de borboleta que serviram de segurança de transporte.

• Abra a porta da destruidora de documentos.
• Remova a armação (A) e um saco para o material cortado.
• Coloque o saco para material cortado na armação e dobre a margem superior em aprox. 20 cm para baixo.

- Volte a colocar a armação (aro B direcionado para a frente do armário) nas calhas guias.

Antes de ligar a máquina, deve certifi car-se de que todas as indicações de segurança foram respeitadas.

▶ O interruptor basculante engata.

Indicação verde iluminada.

- Introduzir o papel na fenda de introdução do papel. Capacidade de corte veja em „Dados técnicos“.

O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel.

O mecanismo cortador arrasta e destrói o papel.
- Logo que a fenda de introdução do papel esteja desimpedida a ferramenta de corte desliga automaticamente após 3 segundos e volta à situaço de espera.

Destruição de CDs e disquetes (ver "Utilização adequada")

Bascule o elemento de segurança para a frente e insira o material através da ranhura de inserção do elemento

de segurança. Esse procedimento protege contra estilhaços.

• Accionar o interruptor basculante ▼.
  ▶ O interruptor volta à posição zero.

7 Eliminação de falhas

Acumulação de papel

Introduziu papel em demasia de uma só vez.

A indicação vermelha está Iluminada.
O mecanismo cortador funciona automaticamente durante aprox. 2 s para trás.
▶ O papel volta para trás.

Nota Não accione o interruptor bascu- late alternando-o entre as posições ▲ - ▼

(avançar / recuar). A ferramenta de corte pode danifi car-se.

- Puxar o papel da abertura para a alimentação do papel.

Quando o papel está demasiado fundo e não puder ser retirado:

Accionar o interruptor basculante

▼ várias vezes por breves instantes. A barreira fotoeléctrica tem de estar livre.

• Confi rme a avaria desligando e ligando a máquina.
• Introduzir apenas metade do papel.
• Accionar o interruptor basculante ▲.
• Tornar a introduzir papel folha por folha.

Recipiente de papel cortado cheio

A indicação vermelha está Iluminada.
A destruidora de documentos desliga.

Nota Depois de desligar a destruidora de documentos há-de esvaziar o recipiente de papel cortado, pois que o empurrar várias vezes pode provocar distúrbios de funcionamento no mecanismo de corte.

• Desligar a destruidora de documentos; para tal fi m accionar o interruptor basculante ▼.
• Mudar o saco de material cortado. Meter um novo saco de material cortado.

Contacto da porta interrompido

A indicação vermelha está Iluminada.
A destruidora de documentos desliga.
- Fechar a porta de frente.

Em caso de outras avarias, por favor, antes de entrar em contacto com a nossa assistência a clientes, verifi que:

• se o motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.
• se a barreira luminosa está suja devido ao pó do papel.

Limpe a barreira luminosa, na abertura para papel, com um pincel ou pano seco.

8 Limpeza e conservação

AVISO

Tensão de rede perigosa!

Desligue a destruidora de docu- mentos, retire a fi cha da tomada.

A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. Durante a limpeza não pode penetrar água no aparelho.

Verifi car a função do contacto do recipiente:

AVISO

Se constatar desvios do seguinte funcionamento, desligue a destruidora de documentos, retire a

fi cha eléctrica da tomada e informe a assistência técnica.

• Insira a fi cha eléctrica na tomada e ligue a destruidora de documentos.

• Introduza uma folha de papel e bascule o recipiente para fora enquanto a folha está a ser puxada para dentro.

  O mecanismo cortador deve desligar-se imediatamente e a indicação “Recipiente aberto” deve acender.

• Volte a colocar totalmente o recipiente do material cortado.
  O mecanismo cortador ainda não pode começar a funcionar.

• Puxe o papel para fora da abertura de inserção. A barreira fotoeléctrica tem de estar livre.
• Desligue a máquina e volte a ligar.
  Ao introduzir papel, o mecanismo cortador começa a trabalhar.

Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o recipiente do material cortado (Corte em partículas):

• Pulverize óleo especial para blocos de corte em todo o comprimento dos veios de corte através da abertura da alimentação de papel.
• Accionar a ferramenta de corte, sem introduzir papel. (▼)
  ▶ O pó e as partículas de papel desprendem.

9 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

10 Dados técnicos

Tipo de corte Corte em tiras Corte em partículas
Largura de corte (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78 x 11		1 x 5
Grau de segurança segundo DIN 32757 – 1		2	2	3	4	5	Level 6*
Capacidade de corte** (folhas) 70 g/m2DIN A4 80 g/m2		40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Velocidade de corte		126 mm/s		135 mm/s
Peso		48 kg		56 - 58 kg
Nível de ruídos (Marcha em vazio/carga)		60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Largura de trabalho		400 mm
Ligação eléctrica		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potência em quant. folhas max.		1400 W
Modo de funcionamento		Funcionamento contínuo
Condições ambientais durante o funcionamento:temperaturahumidade relativa do araltura acima do nível do mar		-10°C a +40°Cmáx. 90%, sem condensacãomáx. 2000 m
Dimensões LxPxA (mm)		595 x 510 x 915
Volume do saco de material cortado		148 l

* Especifi cação HSM
** A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir. As indicações de desempenho em 80 g/m² são valores determinados por cálculo.

Declaração de Conformidade CE

O fabricante HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vem por este meio declarar que a máquina descrita seguidamente

corresponde, graças à sua concepção e tipo de construção, na versão lançada por nós, aos requisitos básicos de segurança e saúde das seguintes directivas UE apresentadas:

Normas e especificações técnicas aplicadas:

• EN 55014-1:2006

• EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-4-4:2004

• EN 61000-3-2:2006

• EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005

• EN 61000-4-6:2007

• EN 13849-1:2008

• EN 61000-4-11:2004

• EN 62233:2008

A verificação do modelo da máquina em relação à conformidade com os requisitos das Directivas CE foi realizada pela: Centro de Administração, Inspecções e Certificações da Comissão Técnica da Administração da Associação de Trabalho, Deelbögenkamp 4, D-22297 Hamburgo.

Este Centro de Inspecções é a autoridade compentente no sentido das Directivas CE.
