Produkttype	Elcykel
Mærke	Batavus
Model	ION Teknologi
Mål (L × H × B)	180 × 110 × 70 cm
Totalvægt	25 kg
Maksimal belastning	120 kg
Motortype	Pedalassist motor 250 W
Batterispænding	36 V
Batterikapacitet	15 Ah (540 Wh)
Gennemsnitlig rækkevidde	100 km (i Eco-tilstand)
Maksimal assistenthastighed	25 km/t
Gear	Kæde, 8 gear
Bremser	Hydrauliske skivebremser
Dæk	47-622 (700×45C)
Belysning	LED forlygte, LED baglygte (batteridrevet)
Display	LCD-display med baggrundsbelysning
Assistenttilstande	Eco, Standard, Sport, Walk
Vedligeholdelse og rengøring	Rengør med en fugtig klud, undgå højtryksspuling. Kontroller jævnligt dæktryk og bremseslid.
Sikkerhedsanvisninger	Brug hjelm, overhold færdselsreglerne, overskrid ikke maksimal belastning.
Reservedele	Fås hos autoriserede Batavus-forhandlere og online.

Ofte stillede spørgsmål - ION Technologie Batavus

Hvordan oplader jeg batteriet på Batavus ION Teknologi?

Tilslut den medfølgende lader til en stikkontakt (220-240 V) og tilslut den til batteriet. Opladningstiden er ca. 5 timer. Batteriet kan oplades på cyklen eller tages ud og oplades separat.

Hvad er den faktiske rækkevidde på batteriet?

Rækkevidden varierer alt efter assistent, terræn og cyklists vægt. I Eco-tilstand op til 100 km; i Sport-tilstand ca. 60 km.

Hvordan vedligeholder jeg batteriet om vinteren?

Opbevar batteriet indendørs mellem 10°C og 20°C. Lad det ikke være afladet i længere tid. Oplad det mindst en gang om måneden.

Kan jeg øge cyklens maksimale hastighed?

Nej, assistenthastigheden er begrænset til 25 km/t for at overholde lovgivningen. Enhver ændring er ulovlig og farlig.

Hvordan skifter jeg et punkteret dæk?

Fjern hjulet, afmonter dækket med dækjern, udskift slangen, monter dækket igen og geninstaller hjulet. Spænd møtrikkerne til det anbefalede moment.

Skal jeg have en forsikring til Batavus ION Teknologi?

Det anbefales at tegne en ansvarsforsikring og eventuelt en tyveriforsikring. Nogle indboforsikringer dækker allerede elcykler.

Hvad gør jeg, hvis displayet ikke tænder?

Kontrollér, at batteriet er opladet og korrekt monteret. Tjek forbindelserne mellem display og batteri. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan justerer jeg skivebremserne?

Brug justeringshjulet på bremsehåndtaget til at justere spændingen. Hvis bremsekraften er utilstrækkelig, stram kablet eller kontakt en mekaniker.

Hvilken type smøremiddel skal jeg bruge til kæden?

Brug et specielt smøremiddel til cykelkæder, helst tørt i støvede miljøer eller vådt i regnvejr. Påfør på ren kæde og tør overskydende af.

Kræver cyklen særlig vedligeholdelse efter lang tids opbevaring?

Før kørsel, kontrollér dæktryk, batteristatus, bremser og gear. Oplad batteriet til 50%, hvis det opbevares.

BRUGSANVISNING ION Technologie Batavus

Batavus ION® brugsanvisning

Batavus B.V., april 2012 27.132.106

Inhold

1 Brugsanvisning.... 158

1.1 Dele.... 158
1.2 Opladning af batteripakke 161
1.3 Anvisninger for batteripakke under bagagebærer ..... 164

2 Firkantet display 167

2.1 Montering og afmontering.... 167
2.2 Justering.... 167
2.3 Knapper og visninger.... 168
2.4 Aktivering af display.... 168
2.5 Indstilling af pedalstyring 169
2.6 Fyldningsgrad....169
2.7 Menuoversigt.... 170
2.8 Beskrivelse af menuindstillinger.... 171
2.9 Visningsmuligheder 175
2.10 Brug af andre display.... 178

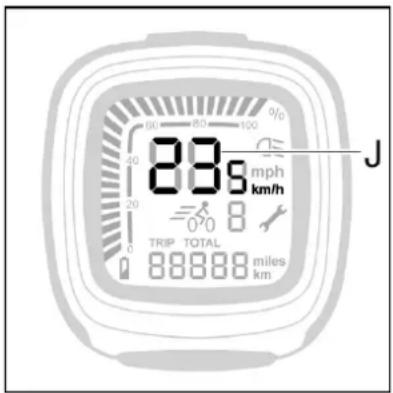

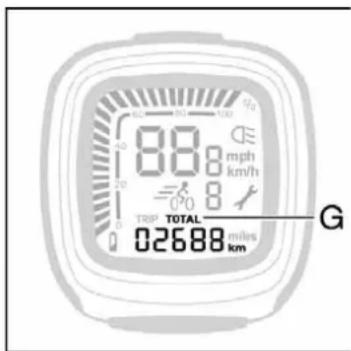

3 Kompakt display 179

3.1 Montering og afmontering.... 179
3.2 Knapper og visninger.... 179
3.3 Indstillinger 180
3.4 Kalibrering af cyklen 183
3.5 Startafbryder.... 184

5 Gashåndtag (tilvalg) 187

5.1 Gashåndtag.... 187

5.2 Boostfunktion (under kørslen).... 187
5.3 Parkeringshjælp (fremad og bagud) 188

6 Tekniske oplysninger.... 189

6.1 Vægt og ydelse 189
6.2 Temperaturgrænser for battericeller 189
6.3 Oplysninger om oplader 189

7 Fejlmeldinger.... 190
8 Garantibestemmelser og lovkrav 192

1 Brugsanvisning

1.1 Dele

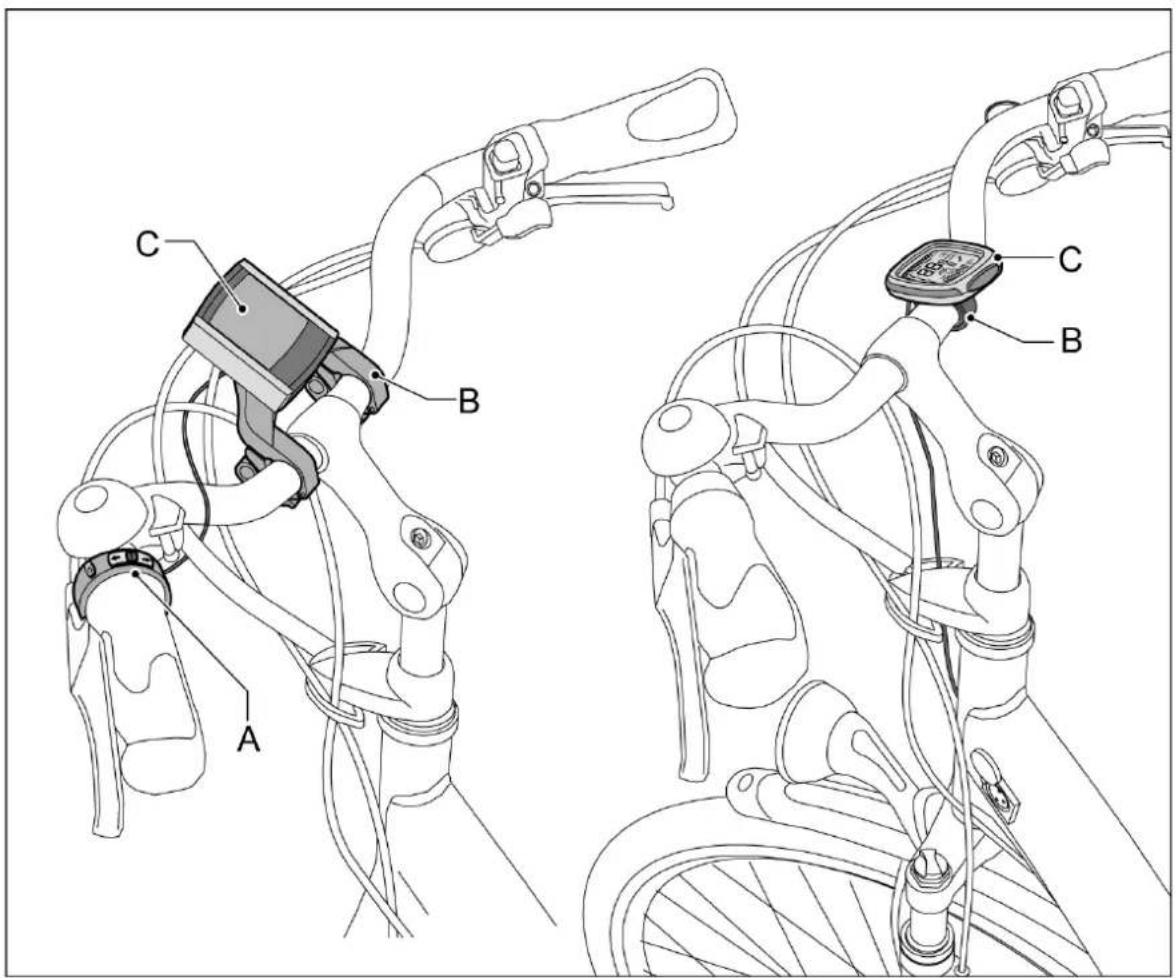

1.1.1 Firkantet display / kompakt display

A Betjeningsenhed
B Displayholder
C Display

1.1.2 Oplader til batteripakke i stel

A Opladningspunkt C Oplader
B Stik D Indikatorlampe

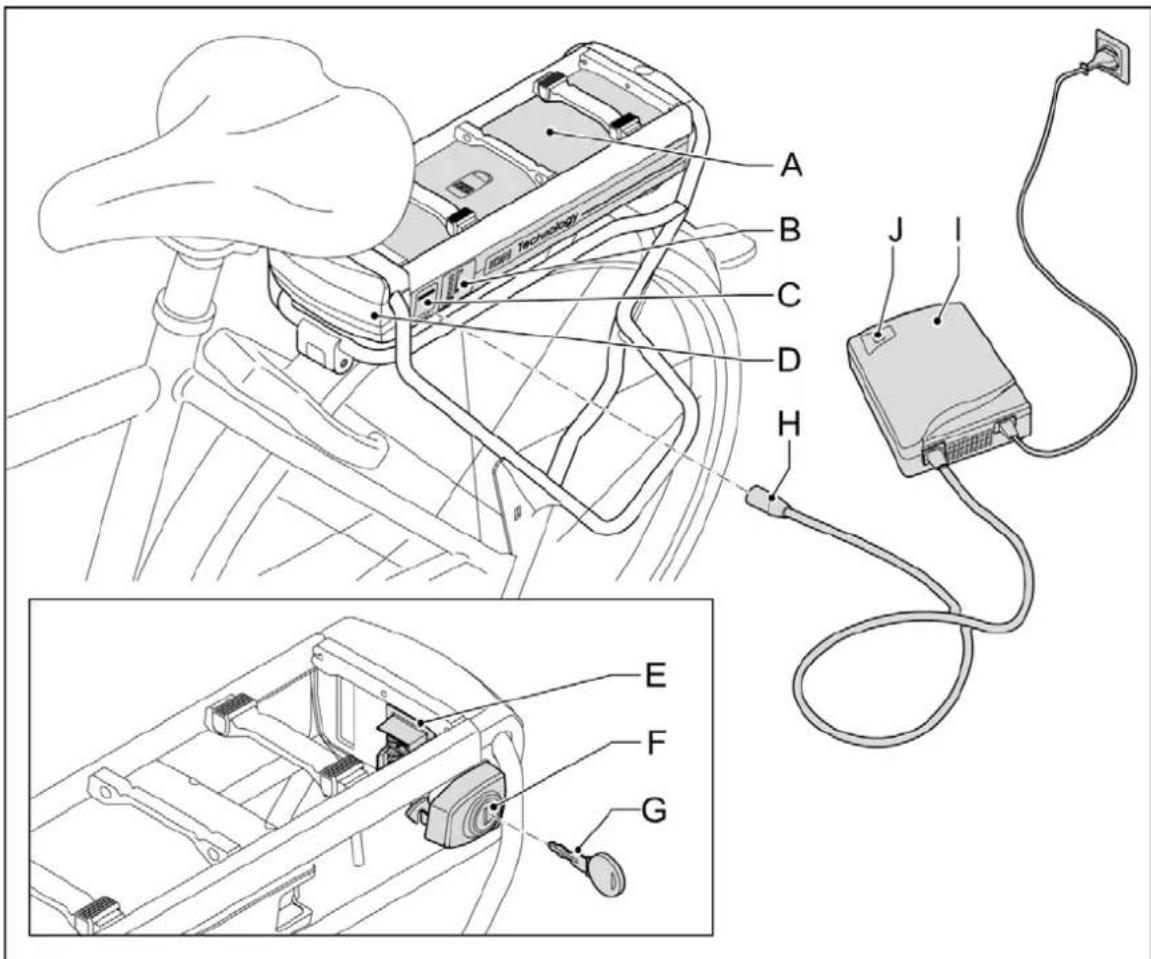

1.1.3 Batteripakke under bagagebærer og oplader

A Batteripakke F Lås
B Angivelse af fyldningsgrad G Nøgle
C Opladningspunkt H Stik
D Dockingstation I Oplader
E Forbindelsespunkt til dockingstation J Indikatorlampe

1.2 Opladning af batteripakke

Alle batterier løber med tiden af sig selv tør for strøm. Denne proces kaldes selvafladning. Hvis et batteri aflades for meget, opstår der dybdeafladning. Dybdeafladning kan medføre, at batteripakken beskadiges permanent. For at undgå dette er det vigtigt, at disse opladningsanvisninger følges nøje.

Garantien bortfalder, hvis der konstateres dybdeafladning.

1.2.1 Opladning

Tilslut opladeren til batteripakken når cyklen ikke er i brug. Systemet sikrer at batteripakken (gen)oplades automatisk, når dette er nødvendigt.

Hvis der ikke er mulighed for at lade batteripakken stå tilsluttet til opladeren, kan du også fjerne opladeren efter en afsluttet opladning. Det er vigtigt at opladeren tilsluttes batteripakken mindst en gang hver anden måned, for at forhindre, at der opstår en dybdeafladning.

Slut opladeren til cyklen, når denne ikke er i brug. Det forlænger batteripakkens levetid.

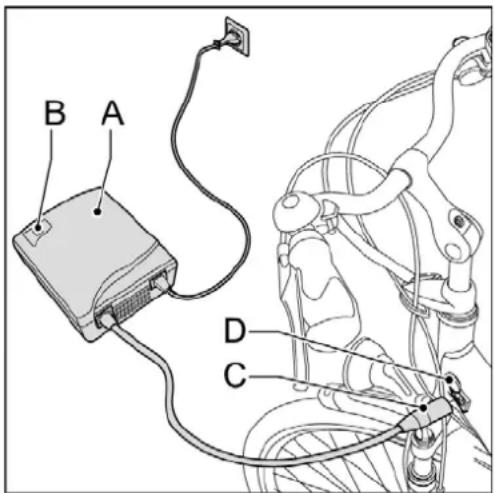

1.2.2 Opladning i stel

1. Kontroller om netledningen er ordentlig tilsluttet til opladeren (A).
2. Slut opladeren (A) til netspændingen. Den grønne indikatorlampe (B) tændes.
3. Slut opladerens stik (C) til forbindelsespunktet (D).
4. Frakobl opladeren, inden du tager cyklen i brug.

1.2.3 Opladning under bagagebærer

1. Kontroller om netledningen er ordentlig tilsluttet til opladeren (A).
2. Slut opladeren (A) til netspændingen. Den grønne indikatorlampe (B) tændes.
3. Slut opladerens stik (C) til forbindelsespunktet (D).
4. Frakobl opladeren, inden du tager cyklen i brug.

• Batteripakken kan oplades enten på cyklen, eller när den er afmonteret.

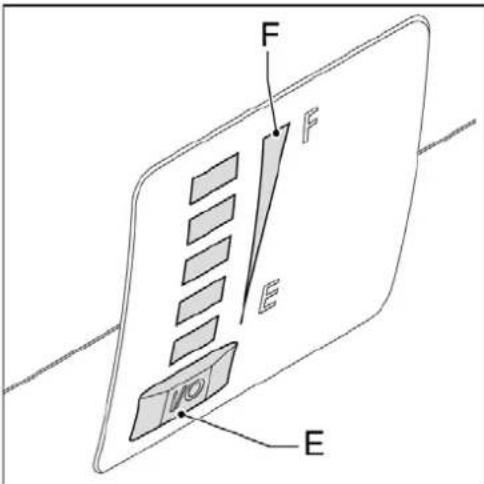

• Hvis du vil kontrollere batteripakkens fyldningsgrad (F), mens den ikke er tilsluttet, skal du trykke på knappen (E).

1.2.4 Når cyklen ikke bruges i længere tid

Når E-biken ikke bliver brugt i over to måneder, og det ikke er muligt at genoplade batteripakken i dette tidsrum, skal du lade batteripakken helt op først. Når opladningen er afsluttet, kan du fjerne sikringen. Når sikringen er fjernet, kan batteripakken efterlades ubenyttet i op til seks måneder uden at blive genopladet. Vi anbefaler, at du henvender dig til din certificerede E-bike-forhandler for at få at vide, hvordan sikringen fjernes.

• Det tager mellem to og tre timer at lade batteripakken helt op.
• Opladningsomkostningerne på basis af 2500 km/år (48 km/uge) er højst 90 kr., herunder højst 45 kr. for standby tiden (når cyklen altid er tilsluttet opladeren).

- Én fuld opladning af et 10 Ah batteri koster 67 øre.

Læs nedenstående advarsler nøje igennem. Producenten fraskriver sig ansvaret for ulykker eller fejl, som skyldes forkert brug af E-biken eller dele heraf.

- Batteripakken skal altid oplades med den oplader, der følger med cyklen. Der må ikke benyttes andre opladere.

• En batteripakke, som er afladet og ikke bliver genopladet, kan inden for to uger blive dybdeafladet og derved blive defekt. I så fald bortfalder garantien.
• Opladeren må ikke tilsluttes netspændingen, när den ikke er i brug.
• Kobl opladeren fra batteriet, før du tager cyklen i brug.
• Opladeren må ikke blive våd.
• Undgå, at opladeren bliver beskadiget.
• Batteripakken må aldrig oplades i direkte sollys.
• Pas på ikke at tabe batteripakken, da den derved kan beskadiges.
• Det skal sikres, at batteripakken opbevares inden for nedenstående temperaturgrænser. Dette forlænger batteripakkens levetid og øger dens ydeevne. Desuden fungerer opladningen og pedalstyringen ikke, når temperaturen ligger uden for de angivne grænser.

Tilstand	Minimum [°C]	Maksimum [°C]
Under opladning	-10	+45
Under brug	-15	+55
Stilstand (mindst 80 % fyldningsgrad)	-10	+35

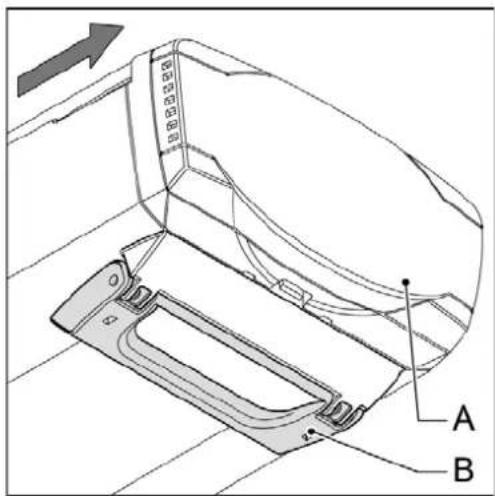

1.3.1 Isætning af batteripakke

1. Fjern nøglen fra låsen.
2. Skub batteripakken (A) forsigtigt ind under bagagebæreren langs med skinnerne, til låsen klikker (B).

1. Kontroller, om batteripakken (A) sidder korrekt. Når batteripakken sidder korrekt, kan den ikke længere fjernes uden brug af nøglen.

1.3.2 Udtagning af batteripakke

1. Sæt nøglen (A) i låsen (B) (denne nøgle er den samme som nøglen til cykellåsen).
2. Det skal sikres, at klappen (C) over ladestikket er lukket.

1. Træk batteripakken (A) ud fra bagagebæreren ved hjælp af håndtaget (B) på undersiden af batteripakken.

• Brug altid begge hænder til at trække batteripakken ud, så du undgår at tabe den.
• Batteripakken skal fjernes fra bagagebæreren, när cyklen transporteres med bil.

1.3.3 Sikring

Batteripakken må kun bruges på den cykel eller de cykler, som den er installeret på. En kode i softwaren sikrer, at den ikke kan bruges på andre cykler; dvs. at pedalstyringen ikke fungerer (tyverisikring). Du kan ofte købe en ekstra batteripakke til din E-bike. Spørg din forhandler.

1.3.4 Pedalstyring

Du tænder for systemet ved at trykke på lysknappen eller på pil op. Når E-biken ikke er i brug, slukkes pedalstyringen og lyset automatisk efter fem minutter. Efter yderligere fem minutter går displayet automatisk i dvaletilstand og viser ikke længere nogen data.

Displayet genaktiveres, när der trykkes på lysknappen eller pil op. Det genaktiveres ligeledes, när cyklen sættes i bevægelse.

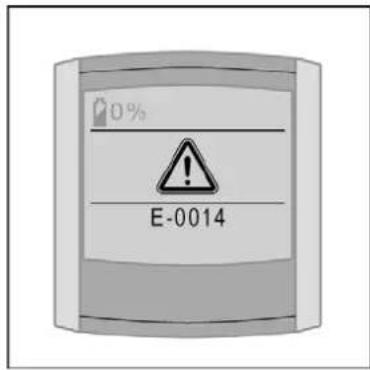

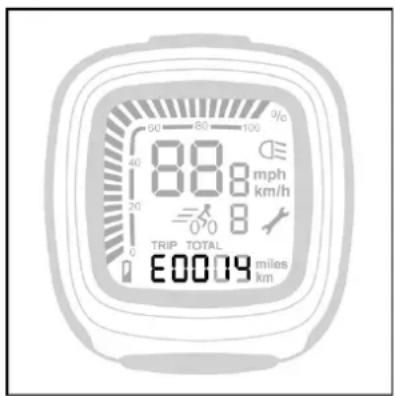

1.3.5 Fejlmelding

Hvis alle LED-lamper blinker, skal det først kontrolleres, om batteripakken (A) er sluttet korrekt til dockingstationen (B).

Kontakt din forhandler, hvis LED-lamperne bliver ved med at blinke.

1.3.6 Lys

Lygterne (både for og bag) får strøm fra batteripakken og virker således kun, när batteripakken er isat E-biken. Når batteripakken er afladet, virker motoren som en dynamo. Baglygten sidder på batteripakken.

Hvis det bliver nødvendigt at udskifte baglygten, anbefales du at henvende dig til din certificerede E-bike-forhandler.

2 Firkantet display

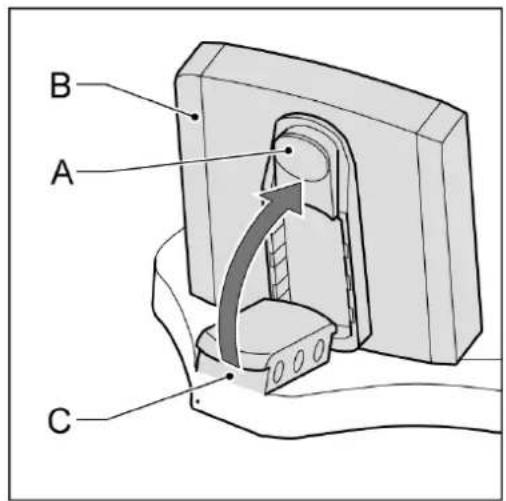

2.1 Montering og afmontering

Afmontering: Tryk knappen på undersiden (A) ind, og tag displayet (B) af displayholderen (C).

Montering: Anbring displayet (B) skråt på displayholderen (C), og klik det fast i låsen.

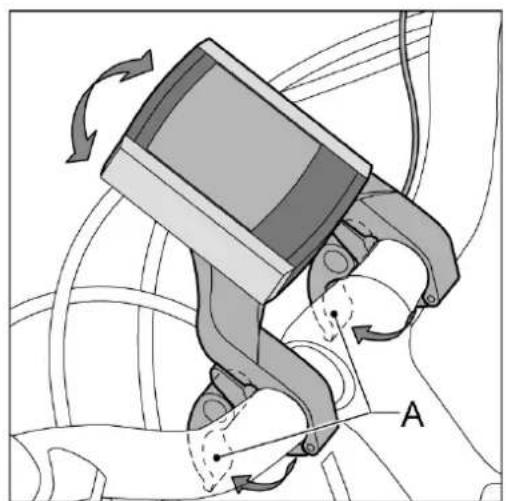

2.2 Justering

Tag displayet af, når cyklen står længe uden at være i brug, og når den transporteres.

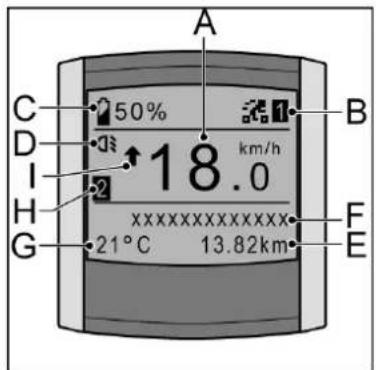

A Aktuel hastighed
B Pedalstyringsniveau
C Batteripakkens fyldningsgrad
D Lys
E Variabel visning
F Beskrivelse af variabel visning
G Temperatur/tid
H Angivelse af tur 1 / tur 2
I Indikator gennemsnitlig hastighed

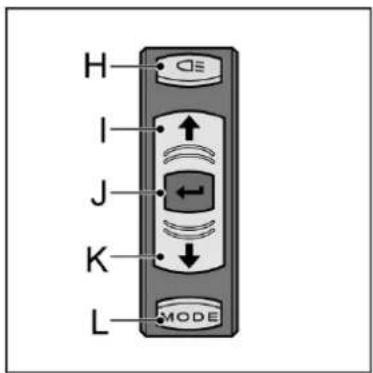

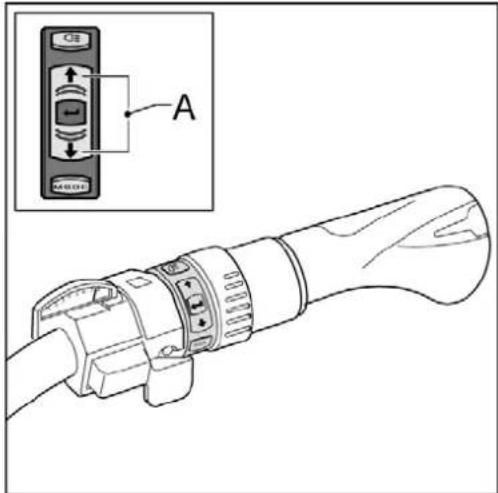

2.3.2 Betjeningsenhed

H Lysknap
I Pil op – forskellige anvendelser
J Set – forskellige anvendelser
K Pil ned – forskellige anvendelser
L 'Mode'-knap – forskellige anvendelser

2.4 Aktivering af display

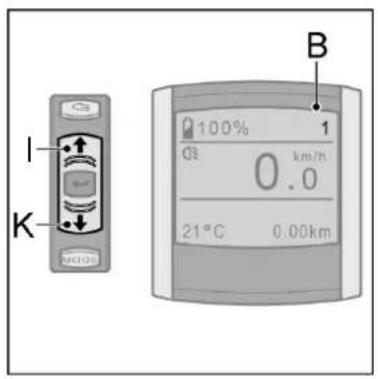

2.5 Indstilling af pedalstyring

Tryk på pil op (I) eller pil ned (K) for at indstille pedalstyringen (B). Der kan vælges mellem tre niveauer:

1 ECO
2 NORMAL
3 POWER

2.6 Fyldningsgrad

Fyldningsgraden (C) viser i procent, hvor meget batteripakken er opladet. Fyldningsgraden vises, uanset hvordan visningerne er indstillet.

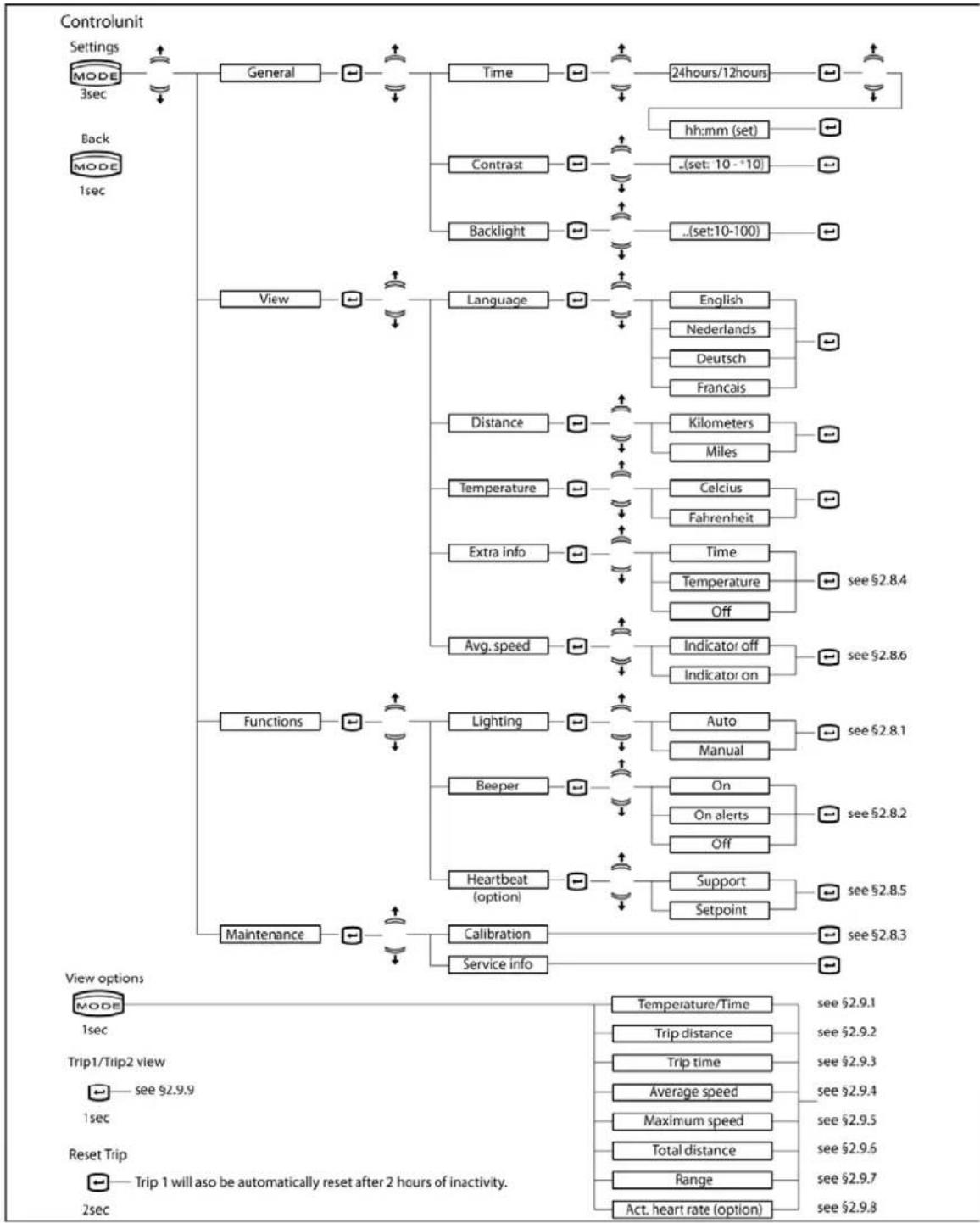

2.7 Menuoversigt

2.8 Beskrivelse af menuindstillinger

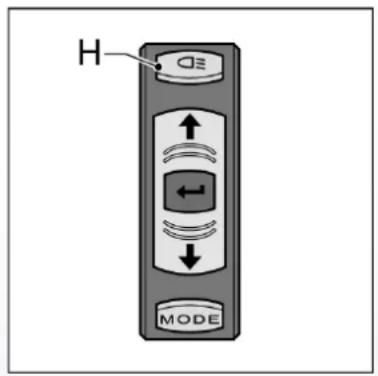

2.8.1 Lys

Under menupunktet 'Lighting' kan du indstille, om lyset skal tændes automatisk, eller om du vil gøre det manuelt.

Hvis du vælger 'Auto', tænder og slukker cykellygterne automatisk. En lyssensor måler hele tiden mængden af lys og tænder og slukker lyset på baggrund heraf.

Hvis du vælger 'Manual', skal du trykke på lysknappen på betjeningsenheden for at tænde cykellygterne.

2.8.2 Bipsignal ('Beeper')

Under menupunktet 'Beeper' kan du indstille, om og hvornår der skal høres et bipsignal.

Hvis du vælger 'On', afgiver displayet fem lange bipsignaler ved fejlmelding. Desuden høres et kort bipsignal, når der trykkes på knapperne på betjeningsenheden.

Hvis du vælger 'On alerts', afgiver displayet fem lange bipsignaler ved fejlmelding. Ved denne indstilling afgiver displayet ingen bipsignaler, når der trykkes på knapperne på betjeningsenheden.

Hvis du vælger 'Off', afgiver displayet hverken bipsignaler ved fejlmelding, eller når der trykkes på knapperne på betjeningsenheden.

2.8.3 Kalibrering ('Calibration')

Hvis pedalstyringen med tiden bliver svagere, kan det være nødvendigt at kalibrere elektronikken.

1. Stå af cyklen.
   Undlad at aktivere pedalerne.
2. Sluk for lyset (H).
3. Hold lysknappen inde i mindst to sekunder, indtil du får en meddelelse om, at der er udført kalibrering.

2.8.4 Ekstra info

Med denne indstilling kan du vælge, om displayet som standard skal vise klokken eller temperaturen i nederste venstre hjørne.

Hvis du vælger tid ('Time'), vises klokkeslættet som standard i displayets nederste venstre hjørne.

Temperatur kommer da til at stå under gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

Hvis du vælger temperatur ('Temperature'), vises temperaturen som standard i displayets nederste venstre hjørne. Tid kommer da til at stå under gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

Hvis du vælger Fra, så forbliver pladsen nederst til venstre i billedet tom. Både Tid og Temperatur kommer da til at stå under gengivelsen af valgmuligheder ('View options') (se kap. 2.9).

2.8.5 Puls ('Heartbeat') (tilvalg)

Med denne valgmulighed kan du ændre pulsindstillingerne, hvis du gør brug af pulsstyring. Med tilvalgsmuligheden 'Support' kan pedalstyringen slås til og fra afhængig af din puls.

Med tilvalgsmuligheden 'Target value' kan du indstille den ønskede puls ved hjælp af piletasterne. Pedalstyringssystemet sikrer derefter, at der hele tiden arbejdes hen imod den fastsatte målværdi, idet der ydes mere eller mindre støtte.

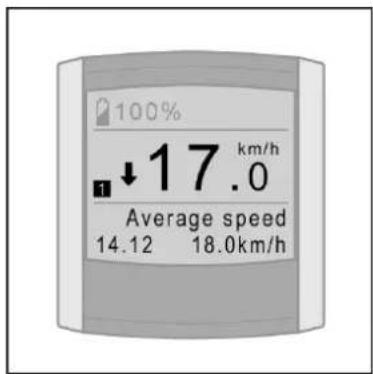

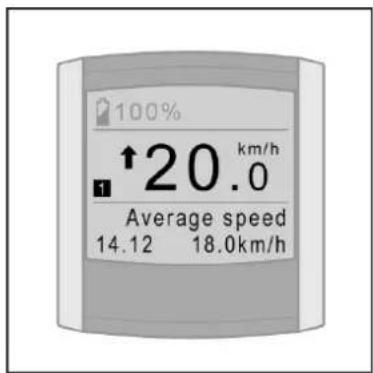

2.8.6 Indikator Gen. hastighed

Indikatoren for gennemsnitlig hastighed viser under cykelturen om den aktuelle hastighed ligger over eller under den gennemsnitlige hastighed på cykelturen.

Pil opad betyder: aktuel hastighed ligger over cykelturens gennemsnitlige hastighed.

Pil nedad betyder: aktuel hastighed ligger under cykelturens gennemsnitlige hastighed.

Blok betyder: aktuel hastighed er praktisk taget lig med cykelturens gennemsnitlige hastighed.

Ved hjælp af valgmuligheden Gen. hastighed angiver du, om du vil vise indikatoren på displayet eller ej.

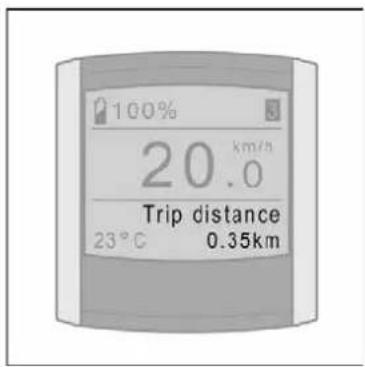

2.9 Visningsmuligheder

Ved at trykke kortvarigt på knappen MODE, bestemmer du hvad du ønsker at se nederst til højre i billedet. Nedenfor forklares alle mulige gengivelsesmuligheder ganske kort.

2.9.1 Temperatur/tid ('Temperature/Time')

Ved menu-indstillinger kan du vælge, om du ønsker at se Tid, Temperatur eller ingen af disse som standard nederst til venstre i billedet (se kap. 2.8.4). Den ikke-valgte mulighed(er) kommer da automatisk til at stå under gengivelsen af valgmuligheder.

2.9.2 Turafstand ('Trip distance')

Turafstanden måles, fra det øjeblik du begynder at cykle.

I kap. 2.9.9 kan du se, hvordan du nulstiller funktionen 'Trip distance'.

2.9.3 Turtid ('Trip time')

Turtiden måles, fra det øjeblik du begynder at cykle.

I kap 2.9.9 kan du se, hvordan du nulstiller funktionen 'Trip time'.

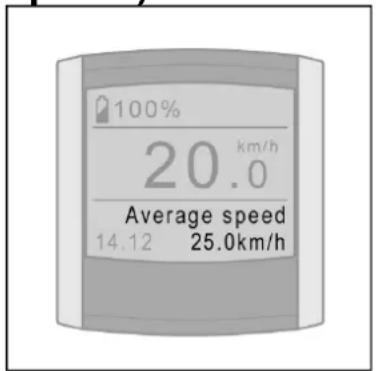

Den gennemsnitlige hastighed, som er målt over den tilbagelagte afstand.

I kap. 2.9.9 kan du se, hvordan du nulstiller funktionen 'Average speed'.

Den højeste hastighed, som er målt over den tilbagelagte afstand.

I kap. 2.9.9 kan du se, hvordan du nulstiller funktionen 'Maximum speed'.

2.9.6 Samlet afstand ('Total distance')

Den samlede afstand måles, fra det øjeblik du begynder at cykle.

Det er ikke muligt at nulstille den målte samlede afstand.

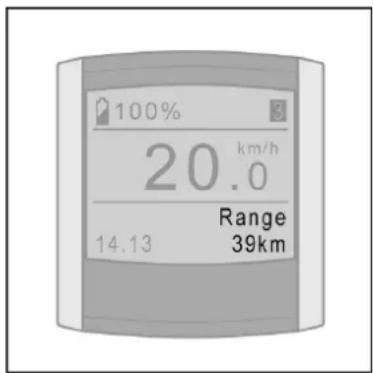

2.9.7 Aktionsradius

Aktionsradiussen angiver, hvor mange kilometer du endnu kan cykle med pedalstyring.

Aktionsradiussen beregnes på baggrund af det aktuelle og historiske forbrug samt batteripakkens fyldningsgrad.

2.9.8 Aktuel puls ('Act. Heartbeat') (tilvalg)

Denne valgmulighed viser din aktuelle puls, hvis du gør brug af pulsstyring. Spørg din forhandler om betingelserne.

Turafstanden, turtiden, gennemsnitshastigheden og maksimumhastigheden samles og gemmes i hukommelsen som hhv. 'Trip 1' og 'Trip 2'.

Du kan vælge mellem at få vist 'Trip 1' eller 'Trip 2' i displayet ved at trykke kort på den røde knap.

'Trip 1' nulstilles automatisk, när cyklen står ubrugt hen i mere end to timer. Du kan også nulstille 'Trip 1' manuelt ved at holde den røde knap inde i længere tid.

'Trip 2' kan kun nulstilles manuelt ved at holde den røde knap inde i længere tid.

2.10 Brug af andre display

Displayet fungerer som startafbryder, og det er derfor ikke muligt at montere et hvilket som helst display på din E-bike og få det fulde udbytte af det.

I dit display er der gemt en unik kode, som svarer til koden i den tilhørende E-bike. Når du aktiverer pedalstyringen eller lyset, kontrolleres det, om displayet og cyklen hører sammen. Hvis dette ikke er tilfældet, får du fejlmeldingen E0014, og pedalstyring og lys kan ikke aktiveres.

Hvis du ejer to E-bikes med samme type display, er det muligt at registrere begge display som hørende til begge cykler.

Få din certificerede E-bike-forhandler til at gøre dette for dig. Begge display fungerer da på begge cykler.

Tag aldrig baghjulet af, da det kan påvirke cyklens ydelse.

3 Kompakt display

3.1 Montering og afmontering

1. Anbring displayet (A) på holderen (B). Drej displayet en kvart omgang med uret for at sætte det fast.
2. Drej displayet en kvart omgang mod uret for at tage det af.

Tag displayet af, når cyklen står længe uden at være i brug, og når den transporteres.

Hver af de valgte funktioner markeres ved hjælp af en bjælke.

A Lys
B Dagsafstand
C Pedalstyring OFF
D Pedalstyring ECO
E Pedalstyring NORMAL
F Pedalstyring POWER
G Samlet tilbagelagt afstand
H Vedligeholdelse
I Variabel visning
J Hastighed
K Batteripakkens fyldningsgrad
L Indstillingsknap
M Lysknap

Tænde/slukke for lys (A og M)

- Tryk på lysknappen (M) for at tænde eller slukke for lyset. Når der tændes for lyset, vises en bjælke (A), og baggrundslyset på displayet tændes.

Lygterne får strøm fra batteripakken. Lyset forbliver tændt, när cyklen står stille. Når batteripakken er afladet, virker motoren som en dynamo.

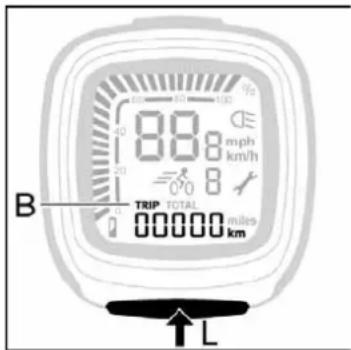

- Dagsafstanden vises sædvanligvis. Sæt dagsafstanden tilbage på 0 ved at trykke på indstillingsknappen (L) i fem sekunder.

Samlet tilbagelagt afstand (G)

- Når pedalstyringen eller lyset aktiveres, kommer den samlede tilbagelagte afstand frem. Efter 15 sekunder erstattes den samlede tilbagelagte afstand automatisk af dagsafstanden.

Hastighed (J)

- Hastigheden i km/t vises permanent.

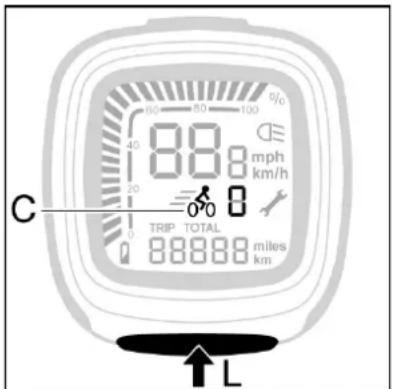

• Tryk på indstillingsknappen (L) for at indstille pedalstyringen. Under den valgte pedalstyring vises en bjælke.
  OFF 0 (C)
  Pedalstyringen er deaktiveret.

ECO 1 (D)

Pedalstyringen står på det laveste niveau.

Aktionsradiussen er størst.

NORMAL 2 (E)

Pedalstyringen står på normalt niveau.

Pedalstyringen står på det højeste niveau. Aktionsradiussen er mindst.

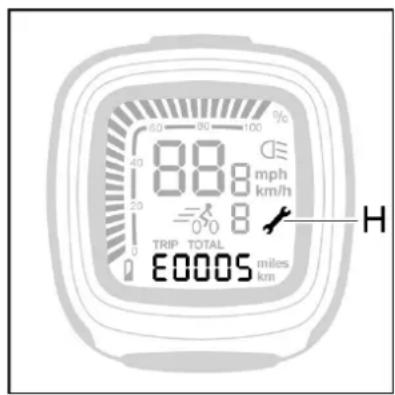

I displayet vises en gaffelnøgle (H) samt bogstavet E efterfulgt af et kodenummer. Gaffelnøglen angiver, at der er opstået en fejl, som skal udbedres af cykelsmeden.

- Fejlmelding (I)

I displayet vises bogstavet E efterfulgt af et kodenummer. I kapitlet om fejlmeldinger kan du finde fejlen og læse, hvordan du selv kan afhjælpe den.

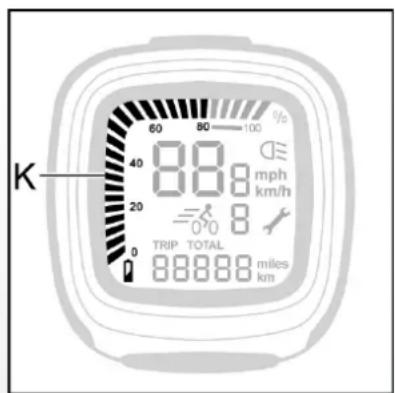

• Batteripakkens fyldningsgrad (K)

Fyldningsgraden gengives i trin a 4 %.

I displayet vises en gaffelnøgle (H) og fem streger, når det er tid til serviceeftersyn. Kontakt cykelsmeden.

3.4 Kalibrering af cyklen

Når pedalstyringen med tiden bliver svagere, kan det være nødvendigt at kalibrere elektronikken.

1. Stå af cyklen.
2. Sluk for lyset.
3. Sæt pedalstyringen på OFF.
4. Hold knappen M inde i fem sekunder. I displayet vises -0-0-. Cyklen er nu kalibreret.

Tag aldrig baghjulet af, da det kan påvirke cyklens ydelse.

3.5 Startafbryder

Displayet fungerer som startafbryder, og det er derfor ikke muligt at montere et hvilket som helst display på din E-bike og få det fulde udbytte af det.

I dit display er der gemt en unik kode, som svarer til koden i den tilhørende E-bike. Når du aktiverer pedalstyringen eller lyset, kontrolleres det, om displayet og cyklen hører sammen. Hvis dette ikke er tilfældet, får du fejlmeldingen E0014, og pedalstyring og lys kan ikke aktiveres.

Hvis du ejer to E-bikes med samme type display, er det muligt at registrere begge display som hørende til begge cykler.

Få din certificerede E-bike-forhandler til at gøre dette for dig. Begge display fungerer da på begge cykler.

* Mængden af strøm angives i Watt timer (Wh) og beregnes som produktet af spændingen (V) og kapaciteten (Ah).

Aktionsradiussen er afhængig af forskellige faktorer og påvirkes især af:

• batteripakkens kapacitet (Ah) og spænding;
• pedalstyringsniveau (∅ko/Normal/Power);
• pedalstyringens egenskaber, også kaldet køreprogram (Optimal/Tur/Plus), spørg din forhandler om mulighederne;
• omgivelsestemperaturen;
• vindstyrken;
• dækspændingen (mindst 4 bar);
• kørehastigheden;
• vægten af cyklisten og evt. bagage;
• køreadfærden;
• vejens tilstand;
• brug af gear.

Efterhänden som batteripakken bliver ældre, nedsættes aktionsradiussen betydeligt.

Gearskift

Hvis cyklen er forsynet med gear, skal der skiftes gear i god tid, inden aktionsradiussen øges.

5 Gashåndtag (tilvalg)

5.1 Gashåndtag

Gashåndtaget (B) kan bruges, när pedalstyringen er aktiveret. Du 'giver gas' ved at dreje gashåndtaget ind mod dig selv.

A Betjeningsenhed
B Gashåndtag

5.2 Boostfunktion (under kørslen)

Boostfunktionen kan bruges, mens du cykler; dvs. når et af de tre pedalstyringsniveauer (ECO/NORMAL/POWER) er aktiveret.

Gashåndtaget giver dig et ekstra 'skub i ryggen', mens du cykler. Dette er praktisk, når du ønsker at øge hastigheden midlertidigt, f.eks. ved en overhaling. Boostfunktionen afhænger af det aktuelle pedalstyringsniveau. Gashåndtagets effekt er mest mærkbar i ECO og mindst mærkbar i POWER.

Bemærk, at boostfunktionen kun virker, når du selv træder i pedalerne.

5.3 Parkeringshjælp (fremad og bagud)

Gashåndtaget yder støtte på ca. 3 km/t, när du trækker cyklen. Dette er praktisk, när din E-bike skal hentes ud af skuret eller op fra kælderen. Parkeringshjælpen fungerer både ved kørsel fremad og kørsel bagud.

Brug pileknapperne på betjeningsenheden (A) til indstilling af parkeringshjælpen.

Vælg 'Parking Assistance' (P), hvis du vil køre fremad.

Vælg 'Reverse' (R), hvis du vil bakke.

Når du har indstillet parkeringshjælpen, kan du bruge gashåndtaget ved at dreje det ind mod dig selv.

Bemærk: Prøv dig forsigtigt frem, første gang du bruger gashåndtaget, så du kan blive fortrolig med den kraft, det giver.

6 Tekniske oplysninger

6.1 Vægt og ydelse

Vægt batteripakke Ca. 4 kg

Maksimal kapacitet 250 Watt

Opladningstid 2-3 timer

Spænding 24 V

Sikring 30 A(T)

6.2 Temperaturgrænser for battericeller

Tilstand	Minimum [°C]	Maksimum [°C]
Under opladning	-10	+45
Under brug	-15	+55

6.3 Oplysninger om oplader

Indgangsspænding 230 VAC
Indgangskapacitet	Maks. 145 Watt
Indgangsstrøm	Maks. 1 A

Spørg cykelsmeden, hvis du ikke kan finde meldingen i vejledningen.

Melding Fejl	Løsning
E01	Batteripakken er afladet	Lad batteripakken op.
E02 Batteripakken er blevet for varm eller kold under opladningen		Vent, til batteripakkens temperatur er inden for temperaturgrænserne (se kap. 1.2.4 og 5.2). Opladningen fortsætter herefter automatisk.
E04 Cyklen er tilsluttet opladeren		Kobl opladeren fra cyklen.
E07 Motorens temperatur er uden for temperaturgrænserne		Vent, til motoren har fået den rigtige temperatur.
E13 Displayet reagerer ikke ordentligt		Denne melding kan opstå, mens displayet monteres/afmonteres. Kontakt cykelsmeden.
E14 Displayet genkendes ikke.		Displayet skal indstilles på ny. Kontakt cykelsmeden.
E15 Afvigelse i opladningsstyringen		Slut cyklen til opladeren, og vent, indtil cyklen er helt ladet op.
E16 Konstant udsvingkraftsensor		Udfør kalibrering ved at holde lysknappen inde i 5 sekunder, jf. kap. 3.4.
E17 Der er opnået maksimalmotorstrøm gennemekstrem belastning		Denne melding forsvinder automatisk, når cyklen ikke længere belastes.
E18 Der er målt enspændingsforskel mellembatteripakkens celler		Slut cyklen til opladeren, og vent, indtil cyklen er helt ladet op.
E19 Batteripakkenstemperatur er uden fortemperaturgrænserne		Vent, til batteripakkens temperatur er inden for temperaturgrænserne (se kap. 1.2.4 og 5.2).Opladningen fortsætter herefter automatisk.
E21	Regulator for motorstrøm	Belast cyklen mindre. Så forsvinder meldingen.
E22 Problemer under opladningen		Tænd/sluk for lyset, og vent i 10 sekunder.Tilslut opladeren igen.Kontakt en cykelsmed, hvis meldingen kommer igen.

Nedenstående garantibestemmelser gælder ud over det, du lovmæssigt har krav på.

Hvornår gælder garantien?

Leverandøren af batteripakken yder garanti på eventuelle materiale- og konstruktionsfejl på batteripakken, när følgende betingelser er opfyldt:

- Du kan kun gøre krav på garantien, hvis du kan forelægge et garantieller købsbevis. Garantiperioden løber fra den dag, hvor købet finder sted.

På E-bikens elektriske dele (display, drivsystem og batteripakke) ydes 2 års fabriksgaranti. Hvad angår de øvrige dele henviser vi til garantibestemmelserne i producentens instruktionsbog.

Cyklen må aldrig rengøres med en højtryksrenser. Den kraftige vandstråle kan beskadige motorens elektronik. I så fald bortfalder garantien.

Ekstra garanti

Inden for de første 2 år efter købet af din nye E-bike har du mulighed for at forlænge garantien med yderligere 3 år. Spørg din forhandler om betingelserne.

Lovmæssige krav

Ifølge EU-lovgivningen er det beskrevne køretøj en cykel, idet cyklen opfylder følgende regler:

• Pedalstyringen er kun aktiv, når brugeren selv træder i pedalerne.
• Pedalstyringen kan køre maksimalt 25 km/t.
  • Den leverede kapacitet er højst 250 Watt.

E-biken er en EPAC (Electrically Power Assisted Cycle) i overensstemmelse med EN15194.

Overensstemmelse

Producenten af E-biken erklærer hermed, at produktet opfylder alle krav og øvrige relevante bestemmelser i direktiverne 2004/108/EF og 2002/24/EF.

Miljø

I overensstemmelse med det hollandske miljøministeriums miljøordning for genanvendelse af batterier og akkumulatorer anbefaler vi, at du ved fejl på batteripakken eller cyklen altid indleverer disse hos din forhandler. Forhandleren har pligt til at tage imod batteripakken og sørger for sende den til videre forarbejdning hos producenten.

Regelmæssige serviceeftersyn

Din E-bike har brug for regelmæssige serviceeftersyn. Din forhandler kan rådgive og oplyse dig om den optimale brug af din cykel.

Din forhandler kan endvidere udføre softwareopdateringer og hjælpe dig med at læse diagnoseformularen, hvorpå den nøjagtige brug af din cykel kan aflæses.

Version 09/2011
