BRUGSANVISNING AHS 550-24ST, AHS 600-24ST BOSCH

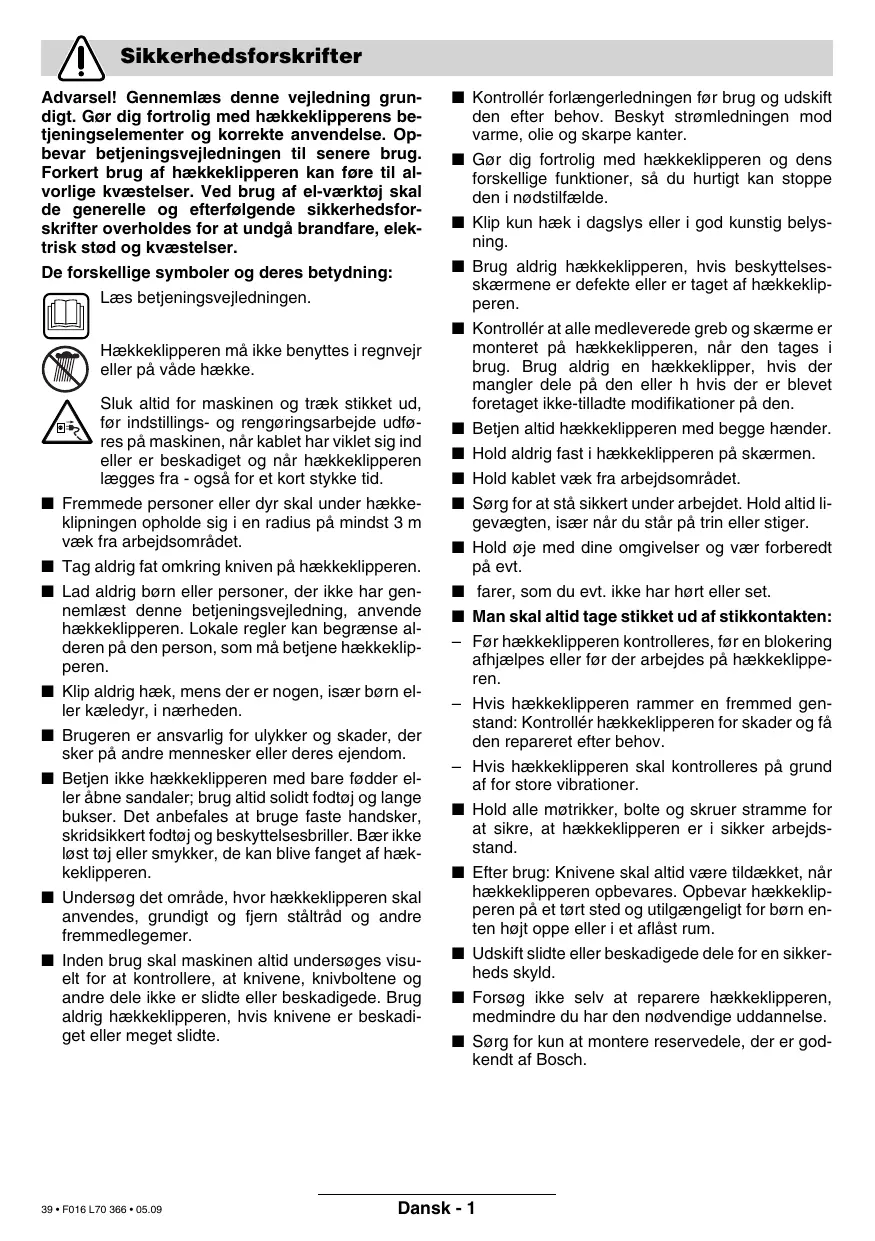

Sikkerhedsforskrifter Advarsel! Gennemlæs denne vejledning grundigt. Gør dig fortrolig med hækkeklipperens betjeningselementer og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug. Forkert brug af hækkeklipperen kan føre til alvorlige kvæstelser. Ved brug af el-værktøj skal de generelle og efterfølgende sikkerhedsforskrifter overholdes for at undgå brandfare, elektrisk stød og kvæstelser. De forskellige symboler og deres betydning: Læs betjeningsvejledningen. Hækkeklipperen må ikke benyttes i regnvejr eller på våde hække.

Sluk altid for maskinen og træk stikket ud, før indstillings- og rengøringsarbejde udføres på maskinen, når kablet har viklet sig ind eller er beskadiget og når hækkeklipperen lægges fra - også for et kort stykke tid. Fremmede personer eller dyr skal under hækkeklipningen opholde sig i en radius på mindst 3 m væk fra arbejdsområdet. Tag aldrig fat omkring kniven på hækkeklipperen. Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende hækkeklipperen. Lokale regler kan begrænse alderen på den person, som må betjene hækkeklipperen. Klip aldrig hæk, mens der er nogen, især børn eller kæledyr, i nærheden. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen ikke hækkeklipperen med bare fødder eller åbne sandaler; brug altid solidt fodtøj og lange bukser. Det anbefales at bruge faste handsker, skridsikkert fodtøj og beskyttelsesbriller. Bær ikke løst tøj eller smykker, de kan blive fanget af hækkeklipperen. Undersøg det område, hvor hækkeklipperen skal anvendes, grundigt og fjern ståltråd og andre fremmedlegemer. Inden brug skal maskinen altid undersøges visuelt for at kontrollere, at knivene, knivboltene og andre dele ikke er slidte eller beskadigede. Brug aldrig hækkeklipperen, hvis knivene er beskadiget eller meget slidte.

39 • F016 L70 366 • 05.09

■ Kontrollér forlængerledningen før brug og udskift den efter behov. Beskyt strømledningen mod varme, olie og skarpe kanter. ■ Gør dig fortrolig med hækkeklipperen og dens forskellige funktioner, så du hurtigt kan stoppe den i nødstilfælde. ■ Klip kun hæk i dagslys eller i god kunstig belysning. ■ Brug aldrig hækkeklipperen, hvis beskyttelsesskærmene er defekte eller er taget af hækkeklipperen. ■ Kontrollér at alle medleverede greb og skærme er monteret på hækkeklipperen, når den tages i brug. Brug aldrig en hækkeklipper, hvis der mangler dele på den eller h hvis der er blevet foretaget ikke-tilladte modifikationer på den. ■ Betjen altid hækkeklipperen med begge hænder. ■ Hold aldrig fast i hækkeklipperen på skærmen. ■ Hold kablet væk fra arbejdsområdet. ■ Sørg for at stå sikkert under arbejdet. Hold altid ligevægten, især når du står på trin eller stiger. ■ Hold øje med dine omgivelser og vær forberedt på evt. ■ farer, som du evt. ikke har hørt eller set. ■ Man skal altid tage stikket ud af stikkontakten: – Før hækkeklipperen kontrolleres, før en blokering afhjælpes eller før der arbejdes på hækkeklipperen. – Hvis hækkeklipperen rammer en fremmed genstand: Kontrollér hækkeklipperen for skader og få den repareret efter behov. – Hvis hækkeklipperen skal kontrolleres på grund af for store vibrationer. ■ Hold alle møtrikker, bolte og skruer stramme for at sikre, at hækkeklipperen er i sikker arbejdsstand. ■ Efter brug: Knivene skal altid være tildækket, når hækkeklipperen opbevares. Opbevar hækkeklipperen på et tørt sted og utilgængeligt for børn enten højt oppe eller i et aflåst rum. ■ Udskift slidte eller beskadigede dele for en sikkerheds skyld. ■ Forsøg ikke selv at reparere hækkeklipperen, medmindre du har den nødvendige uddannelse. ■ Sørg for kun at montere reservedele, der er godkendt af Bosch.

Tekniske data Hækkeklipper Bestillingsnummer Optagen effekt Slagantal ubelastet Knivafstand Snitlængde Vægt Isolationsklasse

/ II AHS 480 - 24T 3 600 H48 1.. 550 W 1400 /min 24 mm 480 mm 4,05 kg

/ II Hækkeklipper Bestillingsnummer Optagen effekt Slagantal ubelastet Knivafstand Snitlængde Vægt Isolationsklasse

/ II Maskinelementer

Maskinen er beregnet til at klippe og studse hække og buske i almindelige haver og kolonihaver.

Introduktion Denne manual indeholder forskrifter mht. korrekt montering og sikker brug af din hækkeklipper. Det er vigtigt, at du har læst og forstået disse forskrifter, før hækkeklipperen tages i brug.

Knive Håndbeskyttelse til forreste greb Forreste bøjlegreb med koblingsgreb Ventilationsåbninger Bageste greb med start-stop-kontakt El-stik** Knivbeskyttelse Serienummer

**landsspecifk Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen.

Maskinens dele Alle værktøjets dele tages forsigtigt ud af emballagen og kontrolleres for fejl og mangler: – Hækkeklipper – Knivbeskyttelse – Betjeningsvejledning Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.

For din egen sikkerheds skyld Advarsel! Sluk for hækkeklipperen og træk stikket ud, før vedligeholdelses- eller rengøringsarbejde udføres på maskinen. Det samme skal gøres, hvis strømkablet er beskadiget, hvis der er skåret i kablet eller hvis det har viklet sig ind. Når hækkeklipperen slukkes, bevæger knivene sig i endnu et par brøkdele af et sekund. Pas på! Berør ikke knive, der bevæger sig. Elektrisk sikkerhed Din maskine er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste Bosch forhandler.

40 • F016 L70 366 • 05.09

Den benyttede forlængerledning skal være af typen H05VV-F eller H05RN-F. Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid fejlstrømsrelæet, hver gang maskinen anvendes. Vejledning for produkter, som ikke sælges i GB: PAS PÅ: Det er for din egen sikkerheds skyld vigtigt, at stikket på maskinen 6 forbindes med forlængerledningen 9 således, som vist på billedet. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning. Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er fejlfri. En beskadiget tilslutningsledning må kun repareres på et autoriseret Bosch-værksted.

Vedligeholdelse og rengøring

Sådan startes maskinen: Tryk på start-stop-kontakten på det bageste greb 5 og hold den nede. Tyrk på koblingsgrebet 3. Sådan standses maskinen: Slip koblingsgrebet 3 og start-stop-kontakten 5. Bemærk: Maskinen er udstyret med en glidekobling, der beskytter motoren mod beskadigelser, hvis kniven blokeres af en hård genstand. Blokerer maskinen, skal du slukke den med det samme og trække netstikket ud, før du fjerner genstanden.

B C D Arbejde med hækkeklipperen

Betjen hækkeklipperen med begge hænder og hold afstand til din krop. Sørg for at stå sikkert under arbejdet. Læg forlængerledningen bagud hen over din egen skulder og sørg for at ledningen også bliver der under klippearbejdet. Læg aldrig ledningen på eller hen over hækken, hvor den nemt kan blive fanget af hækkeklipperen. Hækkeklipperen kan klippe grene over med en tykkelse på maks. 24 mm (34 mm, AHS 6000/ 7000 PRO-T). Grenene tilføres knivene ved at bevæge hækkeklipperen jævnt fremad på snitlinien. Det dobbeltsidede skær gør det muligt gør det muligt at klippe i begge retninger eller at svinge klipperen fra den ene side til den anden.

41 • F016 L70 366 • 05.09

Klipning af hække: Først siderne og herefter toppen. For at få siderne lige anbefales det at klippe nedefra og op i hækkens vokseretning. Hvis hækken klippes oppefra og ned, bevæger de tynde grene sig udad, hvorved der kan opstå tynde steder eller huller i hækken. Toppen på hækken klippes ved hjælp af en hjælpesnor, som spændes i den ønskede højde langs med hækken. Vær opmærksom på, at f.eks. tråd og lignende ikke fanges af eller klippes over af hækkeklipperen, da disse kan beskadige knivene eller drevet. Klippetid: – Løvhække skal helst klippes i juni og oktober. – Nåletræshække klippes i april og august. – Koglebærende nåletræshække og andre hurtigvoksende hække fra maj, ca. hver 6. uge. – Hække skal helst klippes som vist på billedet.

Træk altid stikket ud af kontakten, før vedligeholdelsesarbejdet startes. Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt. Undersøg hækkeklipperen for synlige mangler som f.eks. en løs, aftaget eller beskadiget kniv, løs fastgørelse og slidte eller beskadigede dele. Kontrollér at skærmene og beskyttelsesudstyret er i orden og monteret rigtigt. Nødvendige reparationer eller vedligeholdelsesarbejde skal gennemføres, før hækkeklipperen tages i brug. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op at fungere, skal reparationen udføres af et autoriseret serviceværksted for BOSCH-elektroværktøj. Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

Vedligeholdelse og rengøring af knivene

Træk altid stikket ud af kontakten, før vedligeholdelsesarbejdet startes. Brug handsker, når du håndterer med eller rengør knivene. Knivene skal altid rengøres efter brug og sprøjtes over med sprayolie. Smør regelmæssigt knivene med beskyttelsesolie, hvis hækkeklipperen benyttes i længere tid. Kontrollér knivene visuelt. Kontrollér at skruerne sidder rigtigt i sværdet 1. Sørg for at sikre, at knivbeskyttelsen 7 er anbragt på klippeknivene.

Rengøring/Opbevaring Rengør hækkeklipperen grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsningsmidler eller polermidler. Fjern alt snavs, især fra ventilationsåbningerne 4 på motoren. Opbevar hækkeklipperen et sikkert, tørt sted, uden for børns rækkevidde. Stil ikke andre genstande oven på hækkeklipperen.

Knivbeskyttelse AHS 400 - 24T 2 605 411 160 Knivbeskyttelse AHS 480 - 24T 2 605 411 160 Knivbeskyttelse AHS 550 - 24ST 2 605 411 208 Knivbeskyttelse AHS 600 - 24ST 2 605 411 208 Knivbeskyttelse AHS 650 - 24ST 2 605 411 158 Knivbeskyttelse AHS 6000 PRO-T .... 2 605 411 208 Knivbeskyttelse AHS 7000 PRO-T .... 2 605 411 158 Collecto AHS 400 - 24T 2 608 005 112 Collecto AHS 480 - 24T 2 608 005 114 Collecto AHS 550 - 24ST 2 608 005 115 Collecto AHS 600 - 24ST 2 608 005 115 Collecto AHS 650 - 24ST 2 608 005 113 Collecto AHS 6000 PRO-T 2 608 005 115 Collecto AHS 7000 PRO-T 2 608 005 113 Smøremiddel-spray 1 609 200 399 Opfangningsklud F 016 800 055 Beskyttelsesbriller 2 607 990 041 Beskyttelseshandsker 2 607 000 134

Fejlfinding I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren. Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en fejl. Symptom

Hækkeklipperen fungerer ikke

Ingen strømtilførsel Stikdåsen er defekt Ledningen er beskadiget Sikringen er defekt

Kontrollér strømtilførslen Prøv en anden strømkilde, benyt evt. en anden stikdåse Kontrollér ledningen og udskift den evt Udskift sikringen

Hækkeklipperen arbejder med afbrydelser

Ledningen er beskadiget Intern løs forbindelse Start-stop-kontakterne er defekte

Kontrollér ledningen og udskift den evt Kontakt et autoriseret Bosch-værksted Kontakt et autoriseret Bosch-værksted

Motoren går, knivene bevæger sig ikke

Kontakt et autoriseret Bosch-værksted

Knivene bliver varme

Knivene er sløve Knivene har hakker For meget friktion på grund af manglende smøring

Få knivene slebet Få knivene kontrolleret Sprøjt dem over med smøreolie

42 • F016 L70 366 • 05.09

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun for EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes
