BRUGSANVISNING CA-ECO-UNI.002 PIONEER
V-BOOSTER
Für alle Fahrzeuge geeignet.
Appropriate for all vehicles.

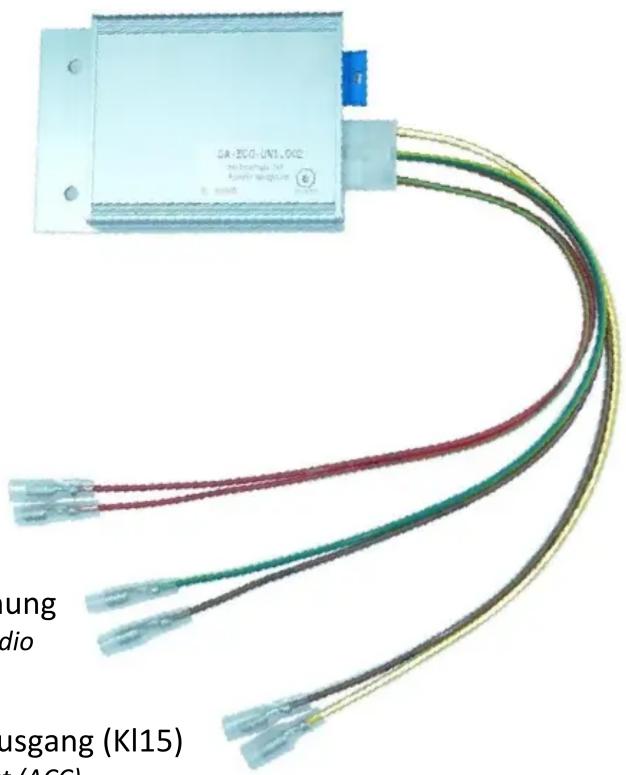

Anschluss KFZ-Dauerspannung (Kl30 & Kl31)
Connecon for vehicle permanent voltage (cl30 & cl31)
Anschluss Nachrüstgerät Dauerspannung
Connecon for permanent voltage of retrot radio
Anschluss Zündung Ein- und Ausgang (Kl15)
Connecon for ignition input and output (ACC)
Anschlussbelegung
| Pin Pin | Bezeichnung wire name | Kabelfarbe colour of wire | Eingang / Ausgang input / output | Bemerkung note |
| 1-2 | Masse / ground | braun / brown | Eingang / input | |
| 3-4 | Masse / ground | braun / brown | Ausgang / output | |
| 5 | Kl15 in / ACC in rot / red Eingang / input | |||
| 6-7 | Kl30 in / cl30 in | gelb / yellow | Eingang / input | |
| 8-9 | Kl30 out / cl30 out gelb-grün / yellow-green Ausgang / output | reguliert / regulated | ||
| 10 | Kl15 out / ACC out | rot-grün / red-green | Ausgang / output | reguliert, max. 300mA / regulated, max. 300mA |

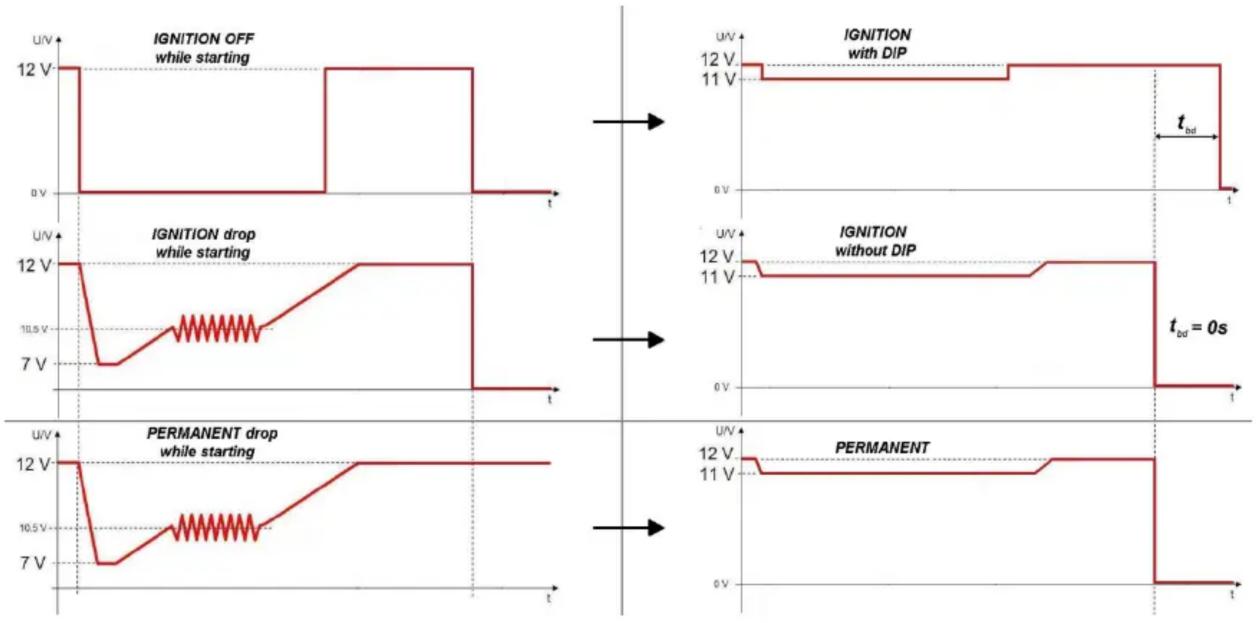

Funkonsübersicht
feature overview

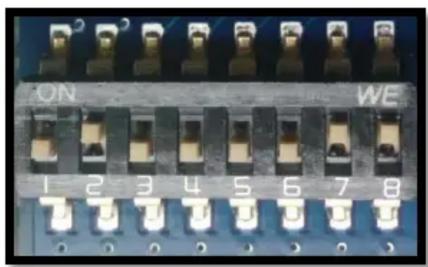

Einstellen der Zündungs-Überbrückungszeit adjusng the ignion bypass me
| DIP-switch none more than one | 1 2 3 4 5 6 | ||||||
| Überbrückungszeit / bypass me | 0s | 0s | 1s | 2s | 3s | 4s | 5s |
DIP 7 & 8 nicht verändern! don't change DIP 7 & 8!
