BRUGSANVISNING AKK-0216.03 MDT

Technische Daten Schaltaktor AKK - Technical Data Switch Actuator AKK

Technische DatenTechnical Data
	AKK-0216.03AKK-0416.03	AKK-0816.03AKK-1616.03AKK-2416.03
Anzahl AusgängeNumber of outputs	2/4 8/16/24
Maximale SchaltleistungOutput switching ratings
Ohmsche LastOhmic load	16A 16A
Kapazitive LastCapacitive load	70μF 70μF
SpannungVoltage	230VAC 230VAC
Maximaler EinschaltstromMaximum inrush current	300A/150μs150A/600μs	300A/150μs150A/600μs
Maximale LastMaximum lamp loads
GlihlampenIncandescent lamps	2000W 2000W
HV- HaogenlampenHalogen lamp 230V	2000W 2000W
NV- HaogenlampenHalogen lamp, electronic transformer	1200W 1200W
Leuchtstofflampen unkompensiertFluorescent lamp not compensated	1800W 1800W
Leuchtstofflampen parallelkompensiertFluorescent lamp parallel compensated	800W 800W
max. Anzahl EVGmax. number of electronic transformers	10 10
mech. SchalthäufigkeitOutput life expectancy (mech.)	1.000.000 1.000.000
Summenstrombelastbarkeit des Aktorsmax. total current of the actuator	16A/16A 50A/100A/125A
Spezifikation KNX SchnittstelleSpecification KNX Interface	TP-256 mit Long Frame Unterstützung fürETS5	TP-256 mit Long FrameUnterstützung fürETS5
Verfügbare KNX DatenbankenAvailable application software	ETS 4/5ETS 4/5
Max. KabelquerschnittPermitted wire gauge
Schraubklemmen (max. 0,5Nm Anzugsmoment)Screw terminal (max. 0,5Nm tightening torque)KNX BuskemmeKNX busconnection terminal	0,5 - 2,5mm20,8mmΩ, solid core 0,8mmΩ, solid core
Anzugsmoment SchraubklemmeTorque screw terminal	0,5Nm 0,5Nm
VersorgungspannungPower supply	KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.Power consumption KNX bus	<0,3W <0,3W
UmgebungstemperaturOperation temperature range	0 bis + 45°C	0 bis + 45°C
SchutzartEnclosure	IP 20	IP 20
Abmessungen REGDimensions REG	2/2TE	4/8/12TE

MDT®

technologies

Betriebsanleitung Schaltaktor AKK - nur für autorisiertes Elektrofachpersonal

Operating Instructions Switch Actuator AKK - for authorised electricans

Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage

- Das Gerät darf nur von Elektrofochkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen Vorschriften sowie die güfligen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE Zeichen. Die Verwendung in den USA und Canada ist nicht gestattet. Installation and commissioning of the device only be carried out by authorised electricians. The relevant standards, directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

- Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen. Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After installation and connecting mains power supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.

- In angebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten. After installation a KAX bus telegram can switch the outputs alive.

- Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten. Disconnect the mains power supply prior to installation or disassembly.

- Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafelabdeckung benührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein. All screw terminals and connections under current must be covered completely against touching by the switch panel. It should not be possible to open the switch panel cover without using tools.

Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AKK

Terminals, Operating and Display Switch Actuator AKK

AKK-0216.03

1 - Busanschlussklemme - KNX busconnection terminal

2 - Programmertaster - Programming key

3 - Rate Programmer LED - Red programming LED

4 - Anschlussklemmen - Output power terminal

5 - Grüne Kanalarzeige LED - Green ON/OFF Led

6 - Tester Handbeträtigung - Buttons for manual actuation

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1

Tel.: [phone] • Fax: [phone] • [e-mail] • www.mdt.de

Stand: 1120

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Montage und Anschluss Schaltaktor AKK - Installation Switch Actuator AKK

1. Montieren Sie den Schaltaktor. Place the Switch Actuator.
2. Schließen Sie den Aktor am KNX Bus an. Connect the Switch Actuator to the KNX bus.
3. Verkabeln Sie den Schallaktor laut Zeichnung. Die Schallkontakte sind durch vorgeschallete Leitungschutzschalter abzusichem. Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
4. Busspannungsversorgung zuschalten. Switch on KNX power supply.

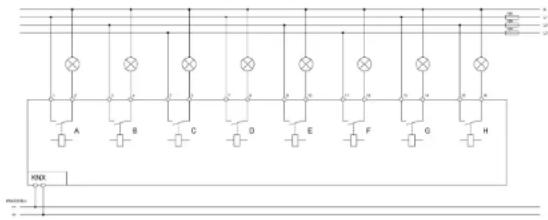

5. Versorgungszennung und Netzspannung Eingänge zuschalten. Switch on mains power supply. Anschlussbeispiel AKK-0816.03 - Exemplary circuit diagram AKK-0816.03

Beschreibung Schaltaktor AKK - Description Switch Actuator AKK

Der MDT Schaltaktor AKK empfängt KNX/EIB- Telegramme und schaltet bis zu 24 Verbraucher unabhängig voneinander. Jeder Ausgang wird über ein bistoolles Relais geschaltet und kann zusätzlich über die taster am Aktor manuell beträgt werden. Jeder Ausgang ist durch die ETS individuell programmlierbar. Zur Auswahl stehen logische Verknüpfungen, Statusrückmeldungen, Sperrfunktionen, zentrale Schallfunktionen sowie umfassende Zeitfunktionen wie z.B. Ein-/ Ausschalterzügerungen und Treppenlichtzeitfunktionen. Zusätzlich stehen Szenentfunktionen zu Verfügung. Bei Buspannungsaustall halten alle Relais ihre aktuelle Schaltstellung. Für den Fall eines Busspannungsaufalles oder einer Wiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden. Der Schaltaktor ist zur festen Installation auf einer Hutprofilschine in Verteilungen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.

The MDT Switch Actuator AKK receives KNX/EIB telegrams and switches up to 24 independent electrical loads. Each output uses a bistable relay and can be operated manually via a push button. The outputs are parameterized individually via ETS. The device provides extensive functions like logical operation, status response, block functions, central function, delay functions and staircase lighting function. Additionally the device provides several time and scene control. If the mains voltage fails, all outputs were switched off. After mains voltage recovery the relay position will be restored. After bus voltage recovery the relay position is selected in dependence on the parameterization. The MDT Switch Actuator AKK is a modular installation device for fixed installations in dry rooms. It tits on DIN 35mm rails in power distribution boards or closed compact boxes.

Inbetriebnahme Schaltaktor AKK - Commissioning Switch Acuator AKK

Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html

Note: Before commissioning please download application software at www.mdt.de/Downloads.html

1. Physikalische Adresse vergaben und Applikationsprogramm in der ETS erstellen. Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Schaltaktor. Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden. Upload the physical address and parameters into the Switch Actuator. After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung. After successful programming the red LED turns off.

Handbedienung Schaltaktor AKK - Manually operating Switch Actuator AKK

1. Wählen Sie mit den < > Tasten den gewünschten Kanal aus. 1. Select the desired channel with the < > buttons.
   Die LED des gewählten Kanals blinkt. The LED of the selected channel is blinking.
2. Mit den ON - OFF Tasten können sie den Kanal schalten.
3. Use the ON - OFF buttons to switch the output.
