BRUGSANVISNING BM 8 Grundfos

Denne instruktion beskriver, hvordan GRUNDFOS 8" boostermoduler skal demonteres og monteres for at udskifte motorkabel og motor.

For at sikre korrekt montering er det vigtigt, at mon-teringen foregår i den anførte rækkefølge.

Fig. 1

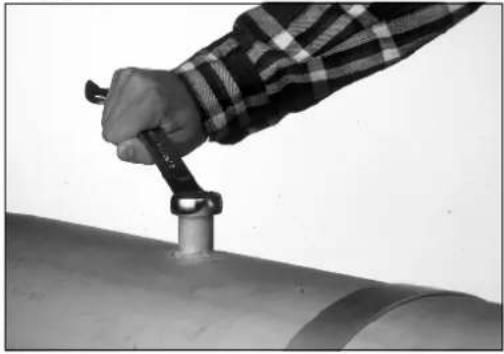

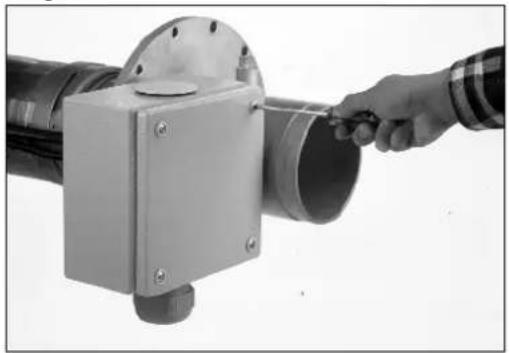

Løsn og aftag rørprop for rotationssikring.

Fig. 2

Aftag afgangsflangen og træk pumpen ud af kapperøret.

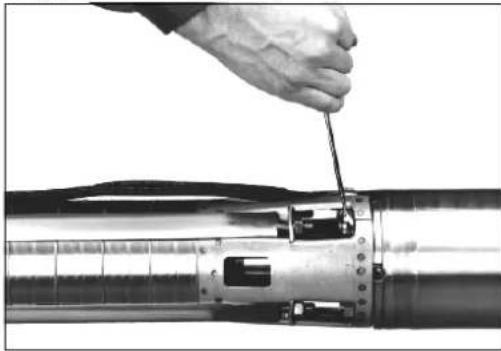

Fig. 5

Ret lederne ud. Løsn og aftag de to skruer, som fastholder klemkassen. Aftag klemkassen.

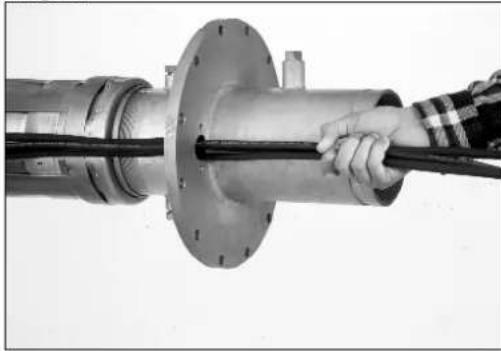

Fig. 8

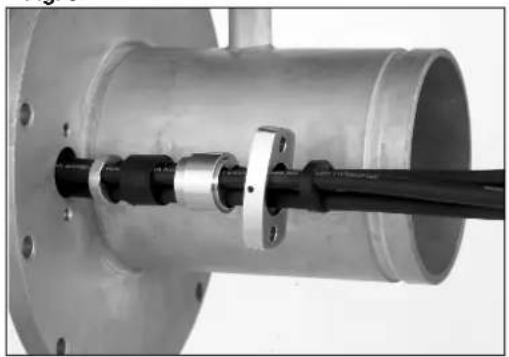

Træk kabelpakdåsen af kablet. Træk lederne igennem flangen fra den mod-satte side.

Fig. 9

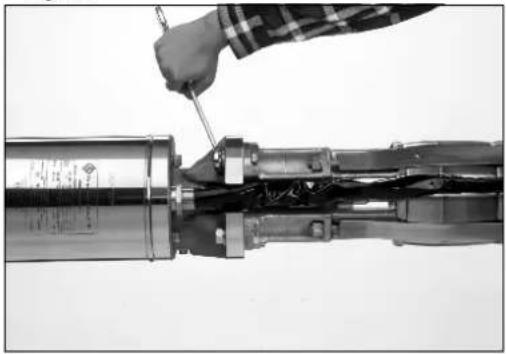

Afmontér de fire møtrikker, som sammenspænder pumpe og motor. Adskil pumpen fra motoren.

Fig. 10

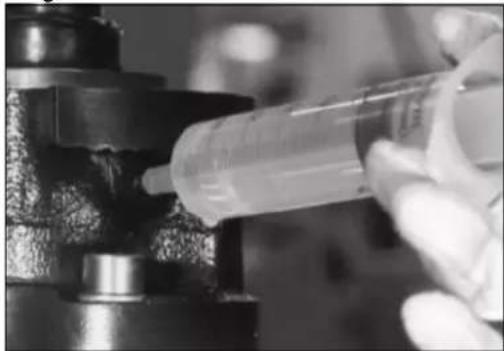

Fyld en fyldesprojte med rent vand eller SML 2 (delnummer 79 59 00) og udluft den. Stil motoren i vertikal stilling med en hældning på 30°. Fyld vand ind i motoren, indtil det begynder at løbe ud af påfyldningshullet. Under påfyldningen bankes der let på motorens side med en gummihammer eller et lignende værktøj, således at luften i motoren kommer ud. Montér påfyldningsskruen igen. Fyldesprojte, delnummer SV 80 00.

Fig. 12

Afmontér de fire møtrikker, som sammenspænder pumpe og motor. Adskil pumpen fra motoren.

Filling hole/Einfüllöffnung/Päfyldningshul

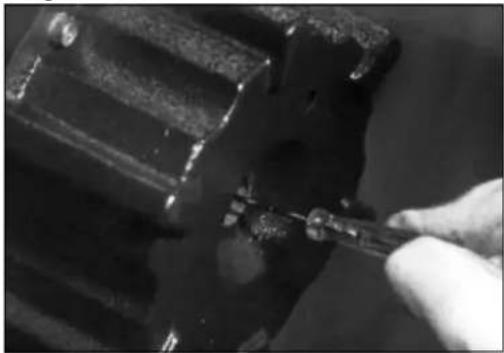

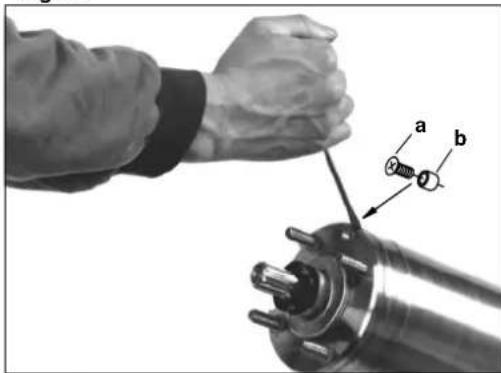

Fig. 13

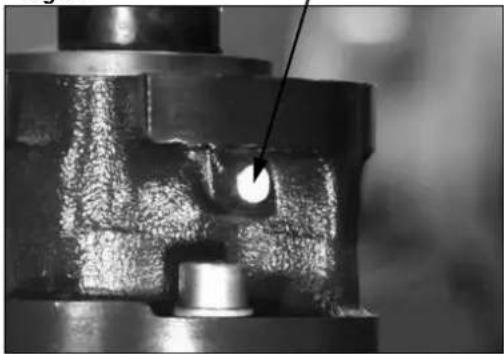

Lokalisér påfyldningshullet i motoren.

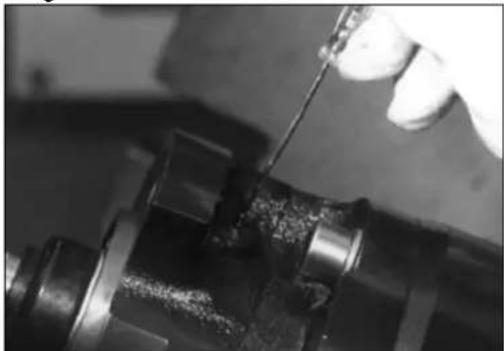

Fig. 14

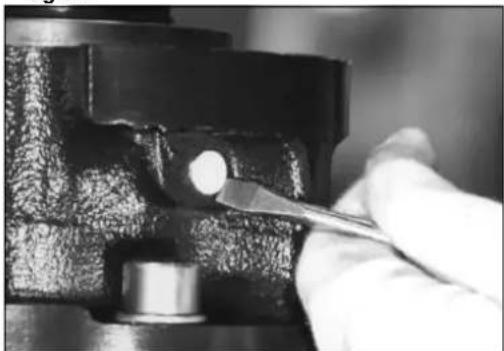

Tryk forsigtigt på ventilen med en skruetrækker.

- Hvis der kommer luft ud, när ventilen åbnes, efterfyldes motoren med vand, se fig. 16.

- Hvis der løber vand ud, när ventilen åbnes, måles afstanden fra bundstyk-kets yderside til membranen, se fig. 17.

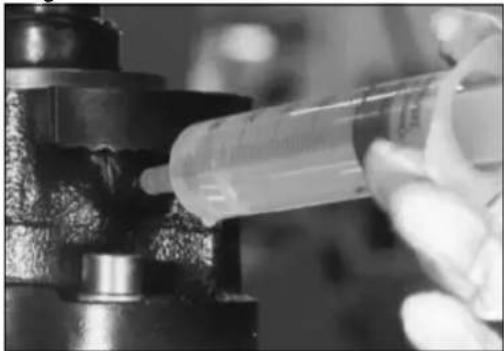

Fig. 16

Efterfyld motoren med rent vand eller SML 2 (delnummer 79 59 00) og gentag proceduren fra fig. 15.

Fig. 17

Mål afstanden fra bundstykkets yderside til membranen. Hvis afstanden:

• er større end 46 mm, efterfyldes motoren med vand, se fig. 18.
  • er mindre end 43 mm, tappes vand af, se fig. 19.
• ligger mellem 43 mm og 46 mm, er væskestanden i orden, og beskyttelsesproppen kan monteres igen.

Fig. 18

Hvis afstanden er større end 46 mm, efterfyldes motoren med vand. Kontrollér afstanden igen, se fig. 17.

Fig. 19

Hvis afstanden er mindre end 43 mm, tappes vand af. Kontrollér afstanden igen, se fig. 17.

Fig. 20

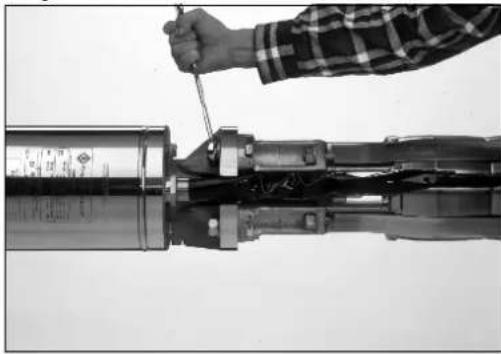

Montér de fire møtrikker, som sammenspænder pumpe og motor. Tilspændingsmoment: M8 = 18 Nm. M12 = 100 Nm.

Fig. 21

Træk lederne igennem flangen. Vær opmærksom på, at lederne ikke bliver snoet.

Fig. 22

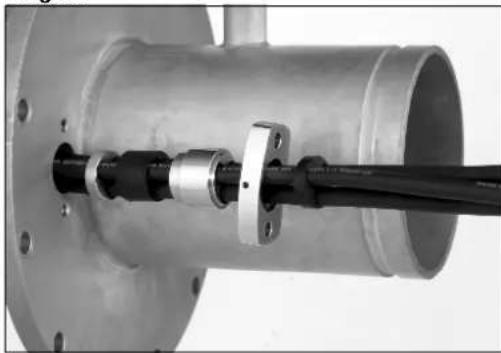

Gnid lederne ind i talkum eller sæbevand og montér kabelpakdåsen på kablet. Vær opmærksom på, at delene placeres rigtigt.

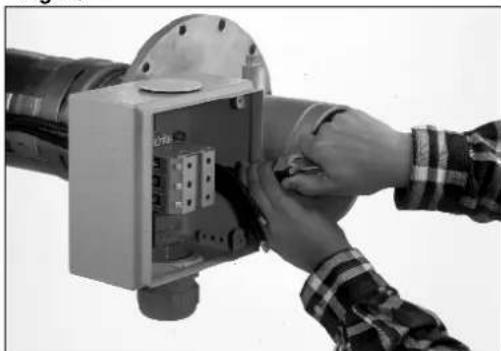

Fig. 23

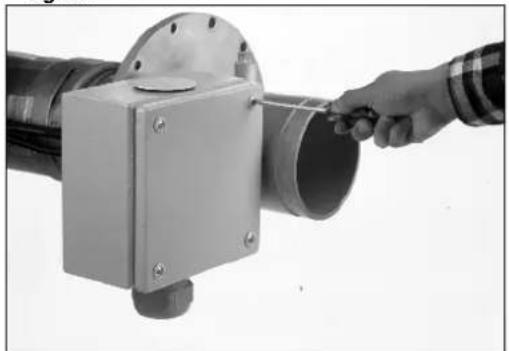

Montér klemkassen ved hjælp af skruerne (se også fig. 7). Afisolér lederne.

Fig. 24

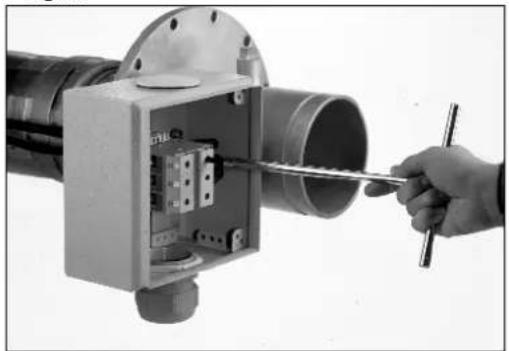

Tilslut lederne til klemmerne.

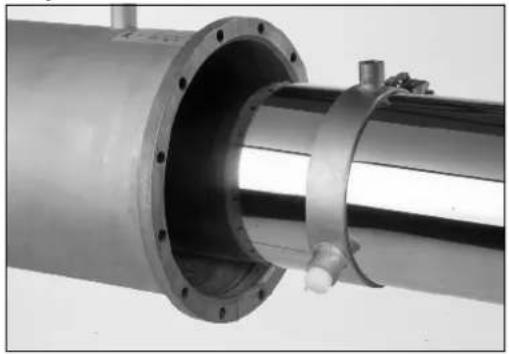

Fig. 25

Montér centreringsbåndet, hvis den nye motor ikke allerede er forsynet med et. Skub centreringsbåndet over bunddækslet og ind på statoren. Spænd skruen i centreringsbåndet.

Kontrollér, at centreringsbåndet ikke befinder sig lige under rotationssikringsstudsen.

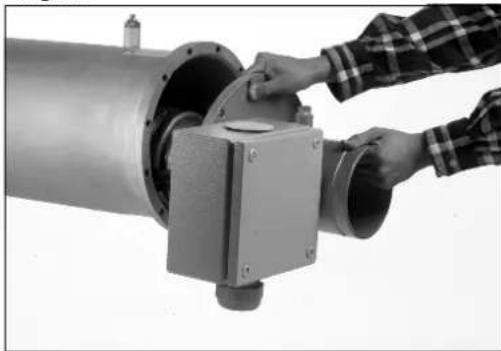

Fig. 27

Montér afgangsflangen (evt. uden O-ring).

Kontrollér, at klemkassen er monteret vinkelret i forhold til rotationssikringsstudsen.

Fig. 28

Fasthold afgangsflangen ved hjælp af tre bolte i flangehullerne (jævnt fordelt).

Kontrollér, at flange og kapperør er helt sammenspændt.

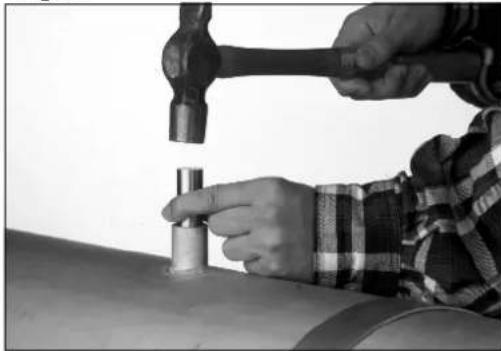

Fig. 29

Sæt værktøjet (delnummer SV 10 05) i rotationssikringsstudsen.

Opmærk et stifthul i motoren ved hjælp af en hammer, så centreringsbåndet kan blivet monteret korrekt.

Fig. 30

Aftag afgangsflangen og tag motoren ud. Montér centreringsbåndet ud for stifthullet. Se tegning. Spænd skruen i centreringsbåndet til 45 Nm.

Fig. 31

Montér O-ringen. Montér og krydsspænd boltene, som fastholder afgang- flangen. Kontrollér, at afgangsglangen og kapperøret er sammenspændt.

Fig. 32
