BRUGSANVISNING KG271F ACER

Alle rettigheder forbeholdt.

Brugervejledning til LCD-skærm fra Acer

Originaludgave: 02/2017

Der foretages muligvis regelmæssige ændringer i oplysningerne i denne udgivelsen, uden forpligtelse til at meddele nogen personer om sådanne revisioner eller ændringer. Sådanne ændringer indarbejdes i nye udgaver af denne brugervejledning eller i supplerende dokumenter og publikationer. Dette selskab fremsætter ingen erklæringer eller garantier, hverken direkte eller indirekte, med hensyn til indholdet heraf, og frasiger sig specifikt underforståede garantier for salgbarhed eller egnethed til et bestemt formål.

Skriv modelnummeret, serienummeret, købsdatoen og forhandleroplysningerne ned i feltet nedenfor. Serie- og modelnummer står på etiketten, der sidder på din computer. Al korrespondance vedrørende din enhed skal omfatte serie- og modelnummeret, samt købsoplysningerne.

Ingen dele af denne publikation må reproduceres, gemmes i et søgesystem, eller på nogen måde eller i nogen form overføres, hverken elektronisk, mekanisk, via fotokopi, optagelse eller på nogen anden måde, uden forudgående skriftlig tilladelse fra Acer Incorporated.

Brugervejledning til LCD-skærm fra Acer

Modelnummer: ____

Serienummer: ____

Købsdato: ____

Forhandler: ____

Acer og Acer-logoet er registrerede varemærker tilhørende Acer Incorporated. Andre virksomheders navne eller varemærker, der bruges heri er kun til identifikation og tilhører deres respektive virksomheder.

Sikkerhedsinstruktioner

Læs disse instruktioner omhyggeligt. Behold dette dokument til senere reference. Følg alle advarsler og instruktioner, der står på produktet.

Særlige bemærkninger om LCD-skærme

Følgende er normalt på LCD-skærme, og er ikke en fejl.

• I fluorescerende lys kan skærmen flimre ved første brug. Sluk og tænd på tænd/slukknappen, for at få flimmeret til at gå forsvinde.
• Lysstyrken på skærmen kan være lidt ujævn, afhængigt af mønsteret på skrivebordet.
• LCD-skærmen har 99,99% eller flere effektive pixel. Der kan være pletter på 0,01% eller mindre, såsom en manglende pixel eller en pixel, der er tændt hele tiden.
• Måden hvorpå LCD-skærme fremstilles, gør at et efterbillede af det forrige skærmbillede fortsat kan ses på skærmen, når billedet skiftes, hvis billedet har været på skærmen i flere timer. I dette tilfælde går billedet langsomt væk, ved regelmæssigt at skifte billede, eller slukke for skærmen i et par timer.

Sådan rengøres din skærm

Følg disse retningslinjer nøje, når skærmens rengøres:

• Træk altid stikket ud af stikkontakten før rengøring.
• Brug en blød klud til at tørre skærmen og kabinettets forside og sider af.

Adgangsforhold

Sørg for at stikkontakten er let tilgængelig og så tæt på brugeren af udstyret, som muligt. Når udstyret skal strømafbrydes, skal du sørge for at trække stikket ud af stikkontakten.

• Skru gradvist op for lydstyrken, indtil du kan høre det klart og behageligt og uden forvrængning.
• Når du har indstillet lydstyrken, må du ikke skrue op for den, selvom din hørelse har vænnet sig til lydstyrken.
• Undgå, at lytte til musik på en høj lydstyrke i længere tid.
• Undgå, at skrue op for lydstyrken, hvis der er megen støj omkring dig.
• Skru ned for lydstyrken, hvis du ikke kan høre folk tale i nærheden af dig.

Advarsel

• Dette produkt må ikke bruges i nærheden af vand.
• Produktet må ikke placeres på en ustabil vogn, stativ eller bord. Hvis produktet falder ned, kan det blive alvorligt beskadiget.
• Rillerne og åbningerne er beregnet til ventilation, så produktet kan køre pålideligt og ikke overopheder. Disse åbninger må ikke blokeres eller tildækkes. Åbningerne må aldrig blokeres ved at placere produktet på en seng, sofa, tæppe eller andre lignende overflader. Dette produkt må aldrig placeres i nærheden af eller over på en radiator eller et varmeapparat eller i en indbygget installation, hvor der ikke er ordentlig ventilation.
• Der må aldrig stikkes nogen former for genstande ind i åbningerne på kabinettet, da de kan berøre farlige spændingspunkter eller kortslutte dele, som kan føre til brand eller elektrisk stød. Undgå, at spilde væske af nogen art på eller ind i produktet.
• For at undgå beskadigelse af interne komponenter og batterilækage, må produktet ikke placeres på en vibrerende overflade.
• Produktet må aldrig bruges under sportsudøvelse, træning eller i lignende vibrerende situationer, da dette sandsynligvis vil føre til uventet kortslutninger eller beskadigelse af indvendige dele.

Brug af elektrisk strøm

• Dette produkt skal strømforsynes i henhold til strømoplysningerne på etiketten. Hvis du ikke er sikker på hvilken slags strøm du bruger, skal du kontakte din forhandler eller dit elselskab.

• Der må ikke stå noget på ledningen. Produktet må ikke placeres på et sted, hvor folk kan træde på ledningen.

• Hvis der bruges en forlængerledning med dette produkt, skal du sørge for at den samlede ampereværdi af alt udstyret, der er tilsluttet forlængerledningen, ikke er mere end hvad forlængerledningen kan holde til. Sørg også for, at den samlede værdi af alle produkterne, der er tilsluttet stikkontakten, ikke er mere end hvad sikringen kan holde til.

• Undgå, at overbelaste en stikkontakt, stikdåse eller stikforbindelse ved at tilslutte for mange enheder. Den samlede belastning på systemet må ikke være mere end 80% af hvad kredsløbet kan holde til. Hvis der bruges en stikdåse, må belastningen ikke være mere end 80% af hvad stikdåsen kan holde til.
• Ledningen på dette produkt er udstyret med et tre-benet stik med et jordstik. Stikket passer kun i en jordforbundet stikkontakt. Sørg for at stikkontakten er jordforbundet, inden du sætter stikket i. Stikket på ikke sættes i en ikke-jordforbundet stikkontakt. Kontakt din elektriker for yderligere oplysninger.

Advarsel! Det jordforbundne stikben er sikkerhedsfunktion. Hvis der bruges en stikkontakt, som ikke er jordforbundet, kan det føre til elektrisk stød og/eller skade.

Bemærk: Det jordforbundne stikben beskytter også mod uventet støj fra nærliggende elektriske enheder, som kan forstyrre dette produkt.

- Produktet må kun strømforsynes med den medfølgende ledning. Hvis ledningen skal skiftes, skal du sørge for at den skiftes med en ledning, der overholder følgende krav:En aftagelig slags, UL-godkendt/CSA-certificeret, type SPT-2, minimum kapacitet på 7A 125V, VDE-godkendt eller tilsvarende, højst 4,6 meter lang.

Reparation af produktet

Du må ikke selv forsøge at reparere dette produkt. Hvis kabinettet åbnes eller tages af, kan det udsætte dig for farlige spændingspunkter eller andre risici. Al reparation skal udføres af kvalificeret servicepersonale.

• Ledningen eller stikket er beskadiget, revnet eller flosset
  • Væske er blevet spildt i produktet
• Produktet er blevet udsat for regn eller vand
• Produktet har været tabt, eller hvis kabinettet er blevet beskadiget
• Produktet udviser en tydelig ændring i ydeevne, der viser at det skal repareres
• Produktet ikke virker normalt, selvom vejledningerne i brugsanvisningen følges

Bemærk: Juster kun kontrolelementerne, der er omtalt i brugervejledningen, da forkert justering af andre kontrolelementer kan føre til skader, og gendannelse af produktet vil ofte kræve omfattende arbejde af en kvalificeret tekniker.

Potentielt eksplosive omgivelser

Apparatet skal slukkes i områder med en potentielt eksplosiv atmosfære, og alle skilte og instruktioner skal adlydes. Potentielt eksplosive omgivelser er bl.a. områder, hvor man normalt rådes til at slukke ens køretøj. Gnister i sådanne områder kan føre til en eksplosion eller brand, som kan ende med personskade eller dødsfald. Apparatet skal slukkes i nærheden af brændstofdepoter, opbevarings- og distributionsområder, kemiske anlæg og steder hvor der sprænges. Områder med en potentielt eksplosiv atmosfære er ofte, men ikke altid, skiltet. De omfatter nedre dæk på skibe, kemisk overførsels- eller opbevaringsfaciliteter, køretøjer, der flydende gas (såsom propan eller butan) køretøjer og områder, hvor luften indeholder kemikalier eller forskellige partikler, såsom korn, støv eller metalpulvere.

Yderligere sikkerhedsoplysninger

Dit apparat og ekstraudstyr indeholder muligvis små dele. Sørg for at holde dem utilgængeligt for små børn.

Oplysninger om genbrug af IT-udstyr

Acer er stærkt engageret i miljøbeskyttelse og genbrug - i form af genanvendelse og bortskaffelse af brugt udstyr - er en af virksomhedens topprioriteter, for at minimere belastningenafmiljøet.

Vi på Acer er meget bevidste om, hvordan vores industri påvirker miljøet, og vi bestræber os på at udvikle og bruge de bedste procedurer til at formindske vores produkters påvirkning af miljøet.

For mere information og hjælp til genbrug, bedes du venligst gå på denne hjemmeside:

Gå på www.acer-group.com for yderligere oplysninger om fordelene ved og funktionerne på vores andre produkter.

Instruktioner om bortskaffelse

Dette elektroniske apparat må ikke smide i skraldespanden, når det skal bortskaffes. For at minimere forurening og opnå den bedste miljøbeskyttelse, skal apparatet sendes til genbrug. Du kan læse mere om reglerne for elektrisk og elektronisk affald (WEEE) på http://www.acer-group.com/public/Sustainability/sustainability01.htm

Erklæring om pixels på LCD-skærme

LCD-skærmen er produceret med høj præcision. Ikke desto mindre kan nogle pixel af og til være defekte, så den enten vises som sorte eller røde prikker. Dette påvirker ikke det optagede billede, og er ikke en fejl.

Dette produkt er beregnet til strømstyring:

- Sæt skærmen i dvale efter 5 minutter uden brugeraktivitet.

- Aktiver skærmen, när den er deaktiveret, ved at flytte musen eller tryk på en tast på tastaturet.

Tips og oplysninger til behagelig brug

Computerbrugere kan få anstrengte øjne og hovedpine efter længere tids brug. Brugere kan også få fysiske skader efter mange timers arbejde foran en computer. Lange arbejdstider, dårlig kropsholdning, dårlige arbejdsvaner, stress, utilstrækkelige arbejdsforhold, personlig sundhed og andre faktorer øger i høj grad risikoen for fysiske skader.

Forkert computerbrug kan føre til karpaltunnelsyndrom, senebetændelse, seneskedehindebetændelse eller andre muskel- og knoglelidelser. Følgende symptomer kan forekomme i hænder, håndled, arme, skuldre, nakke eller ryg:

• Følelsesløshed, eller en brændende eller prikkende fornemmelse
• Irritation eller ømhed
• Smerter, hævelse eller dunkende
  • Stivhed eller trykken
• Kulde eller svaghed

Hvis du har disse symptomer, eller anden tilbagevendende eller vedvarende ubehag og/eller smerter, som er relateret til brug af computeren, bedes du kontakte din læge og oplyse den passende afdeling på din arbejdsplads.

Følgende afsnit indeholder tip til mere behageligt brug af computeren.

Sådan finder du din komfortzone

Du kan finde din komfortzone ved at justere skærmens synsvinkel med en fodstøtte, eller hæv din siddehøjde indtil du sidder behageligt. Overhold følgende tips:

• Undgå, at være i den samme stilling i længere tid
• Undgå, at læne dig for meget frem eller tilbage
• Stå op og gå rundt regelmæssigt, så dine benmuskler belasted mindre.

Pas på dit syn.

Mange timer foran skærmen, forkerte briller eller kontaktlinser, blænding, overbelyst værelse, skærme med dårlig fokus, meget små skrifttyper og lav kontrast, kan alle belaste dine øjne. I følgende afsnit finder du forslag til, hvordan man kan mindske belastning af øjnene.

∅jne

• Hvil regelmæssigt dine øjne.
• Giv regelmæssigt dine øjne en pause, ved at kigge væk fra skærmen og fokusere på et bestemt punkt.
• Blink ofte, så øjnene ikke bliver tørre.

Skærm

• Hold din skærm ren.
• Hovedet skal være lidt over skærmens øverste kant, så dine øjne pege lidt nedad når du kikker midt på af skærmen.
• Juster skærmens lysstyrke og/eller kontrast til et komfortabelt niveau, så teksten bedre kan læses og grafikken er tydelig.

• Eliminer lysskær og refleksioner ved at:

• Placere skærmen på en sådan måde, at siden vender mod vinduet eller andre lyskilder

• Minimere lyset i rummet, evt. med gardiner eller persienner
• Bruge en arbejdslampe
  • Ændre skærmens synsvinkel
• Bruge et blænding-filter

• Bruge et skærm-visir, såsom et stykke pap der stikker ud fra skærmens øverste forkant

• Undgå, at justere skærmen til en akavet synsvinkel.

• Undgå, at kikke på skarpe lyskilder i længere tid, såsom åbne vinduer.

Sådan udvikler du gode arbejdsvaner

Ved at udvikle følgende arbejdsvaner, gør du dit computerbrug mere afslappende og produktiv:

• Tag korte pauser, regelmæssigt og ofte.
• Lav strækøvelser.
• Indånd frisk luft så ofte som muligt.
• Dyrk regelmæssig motion og oprethold en sund krop.

Sikkerhedsinstruktioner iii

Særlige bemærkninger om LCD-skærme iii

Sådan rengøres din skærm iii

Adgangsforhold iv

Advarsel vedrørende lydstyrker iv

Advarsel iv

Brug af elektrisk strøm iv

Reparation af produktet v

Potentielt eksplosive omgivelser vi

Yderligere sikkerhedsoplysninger vi

Oplysninger om genbrug af IT-udstyr vi

Instruktioner om bortskaffelse vi

Erklæring om pixels på LCD-skærme vii

Tips og oplysninger til behagelig brug vii

Sådan finder du din komfortzone vii

Pas på dit syn. viii

Sådan udvikler du gode arbejdsvaner viii

Montering af foden 2

Justering af skærmen position 2

Signalkabel med 20-ben til farveskærme 4

Signalkabel med 19-ben til farveskærme 5

Standard timingtabel 6

Installering 7

Betjeningsknapper 8

Eksterne betjeningsknapper 8

Sådan bruges genvejsmenuen 9

Funktionssiden 10

Fejlfinding 14

Sørg for, at følgende dele er til stede när du pakke boksen ud, og behold emballage, hvis produktet senere skal sendes eller transporteres.

LCD-skærm Startvejledning Lydkabel

DP-kabel(valgfrit) HDMI-kabel(valgfrit) Strømkabel

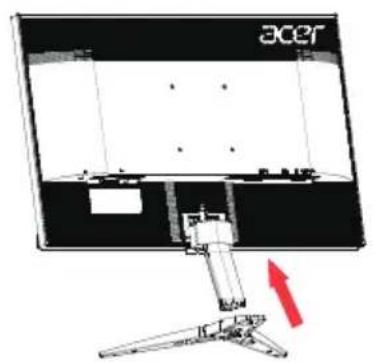

• Montering af foden

Bemærk: Tag skærmen og foden ud af emballagen. Læg forsigtigt skærmen med forsiden nedad på en stabil overflade - brug et tæppe, så skærmen ikke ridses.

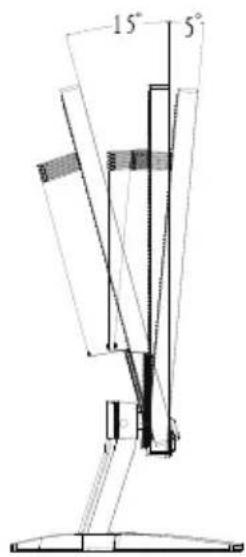

• Justering af skærmen position

For at optimere synsvinklen, kan skærmen vippes ved at holde begge hænder på skærmkanten, som vist nedenfor. Skærmen kan justeres 15 grader op og 5 grader ned.

• Sørg for, at strømkablet du bruger passer med strømtypen i dit område.
• Skærmen har en universel strømforsyning, så den kan bruges både med 100/120V AC og 220/240 V AC. Ingen bruger-justering er påkrævet.
• Forbind den ene ende af strømkablet til adapteren, og de anden enden til en stikkontakt.
  • Enheder, der bruger 120V AC:
  Her skal du bruge et UL-godkendt kabel med SVT-ledning og stik, der er beregnet til 10 A/125 V.
• Enheder, der bruger 220/240V AC:
  Brug et kabel med en H05VV-F-ledning og stik, der er beregnet til 10 A/250V. Kablet skal have de passende sikkerhedsgodkendelser i landet, hvor udstyret bruges.

Energibesparing

Skærmen sættes i strømbesparingsfunktionen af styresignalet fra styrenheden, og vises med en gul lysindikator.

Skærmen bliver i strømbesparingsfunktionen indtil den modtager et styresignal, eller indtil tastaturet eller musen bruges. Det tager ca. 3 sekunder for skærmen at tænde igen, når den er inaktiv.

DDC (Display Data Channel)

For at gøre installationen lettere, er det muligt at bruge plug-and-play på skærmen, så længe dit system understøtter DDC-protokollen. DDC er en kommunikationsprotokol, hvorigennem skærmen automatisk informerer værtssystemet om dets kapaciteter; for eksempel understøttes resolutioner og tilsvarende timing. Skærmen understøtter også DDC2B-standarden.

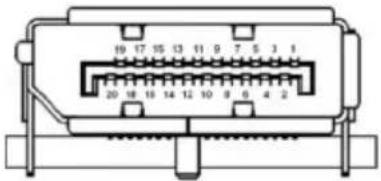

Signalkabel med 20-ben til farveskærme

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1 ML_Lane 0+ 2 GND
3 ML_Lane 0- 4 ML_Lane 1+
5 GND 6 ML_Lane 1-
7 ML_Lane 2+ 8 GND
9 ML_Lane 2- 10 ML_Lane 3+
11 GND 12 ML_Lane 3-
13 KONFIG1 14 CONFIG2
15 AUX CH+ 16 GND
17 AUX CH- 18 Hot Plug
19 Tilbage 20 DP_PWR

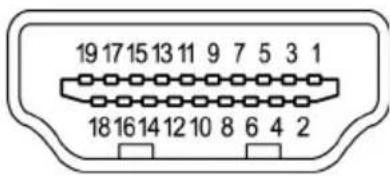

Signalkabel med 19-ben til farveskærme

Ben-nummer	Beskrivelse	Ben-nummer	Beskrivelse
1 TMDS Data2+ 2 TMDS Data2 beskyttet
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 beskyttet 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 beskyttet
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock beskyttet 12 TMDS Clock-
13 CEC 14 Reserveret (N.C. på enhed)
15 SCL 16 SDA
17 DDC/CEC-jordforbindelse 18 +5V strøm
19 Registrering af Hot Plug

Standard timingtabel

VESA INDSTILLING
FUNKTION	Opløsning
1VGA6	40x48060Hz
2VGA6	40x48072Hz
3VGA6	40x48075Hz
4MAC6	40x48066.662Hz
5VESA	720x40070Hz
6SVGA	800x60056Hz
7SVGA	800x60060Hz
8SVGA	800x60072Hz
9SVGA	800x60075Hz
10MAC	832x62474.55Hz
11XGA	1024x76860Hz
12XGA	1024x76870Hz
13XGA	1024x76875Hz
14MAC	1152x87075Hz
15VESA	1152x86475Hz
16VESA	1280x96060Hz
17SXGA	1280x102460Hz
18SXGA	1280x102475Hz
19VESA	1280x72060Hz
20WXGA	1280x80060Hz
21WXGA	+1440x90060Hz
22WSXA	GA+1680x105060Hz
23FHD	1920x108060Hz
24FHD	1920x1080	240Hz

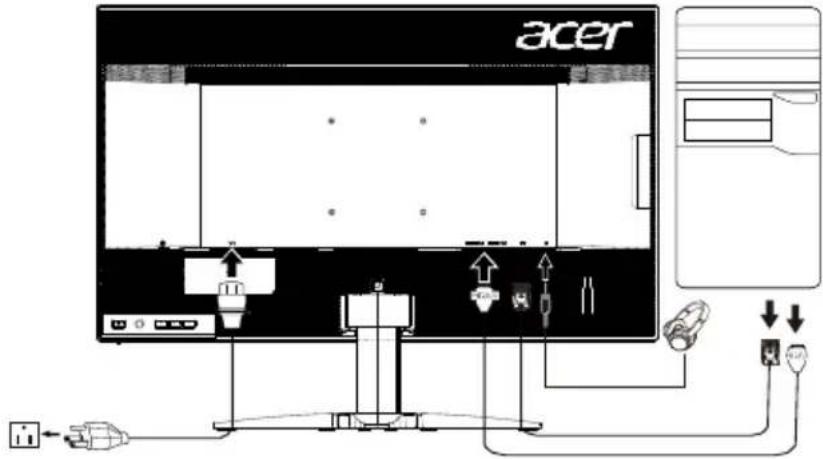

Installering

1. Sluk computeren, og træk stikket ud af stikkontakten.
2. Slut signalkablet til et af indgangsstikkene HDMI (valgfrit) og/eller DP (valgfrit) på skærmen, og til et af udgangsstikkene HDMI (valgfrit) og/eller DP (valgfrit) på grafikkortet på computeren. Stram derefter fingerskruerne på kabelstikket.
3. Sæt ledningen i strømstikket bag på skærmen.
4. Slut strømadapter og ledningen til skærmen, og derefter til en jordforbundet stikkontakt.

Bemærk: Lydstikket er kun beregnet til modeller med en lydudgang. Se venligst brugervejledningen for yderligere oplysninger.

FreeSync :

Med FreeSync kan en understøttet grafikkilde løbende indstille skærmens opdateringshastighed i henhold til den typiske billedhastighed, hvilket er strømbesparende og giver et flimmerfri billede næsten ud forsinkelser.

Betjeningsknapper

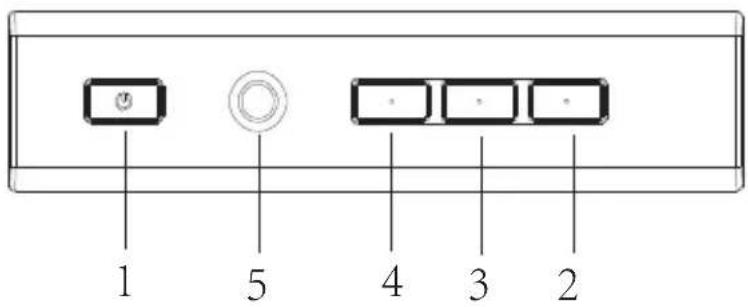

Eksterne betjeningsknapper

1 Tænd/sluk-knap Tænder og slukker skærmen. Blå indikerer, at skærmen er tændt. Gul indikerer, at skærmen er på standby/strømbesparingstilstand.
2 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genvejsknap 1.b. Når funktionsmenuen er åben, skal du trykke på denne knap for at se grundlæggende oplysninger om din skærm og aktuelle indgange. Her kan du også nulstille de brugerdefinerede farveindstillinger til fabriksindstillingerne.
3 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge funktionen til genvejsknap 2.b. Når funktionsmenuen er åben, skal du trykke på denne knap for, at vælge enten scene- eller spillefunktionen.
4 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at vælge indgangskilden.b. Når funktionsmenuen er åben, lukkes skæmmenuen med denne knap.
5 Funktionsknap	a. Trykkes, for at åbne forsiden. Trykkes igen, for at åbne efterfølgende funktion i funktionsmenuen.b. Knappen på bagsiden af skærmen, virker som et joystick. For at flytte markøren, skal du blot trykke knappen i en af de fire forskellige retninger. Tryk på knappen for at vælge det ønskede menupunkt. Rød betyder at punktet kan indstilles. Hvis punktet er gråt, kan det ikke indstilles.

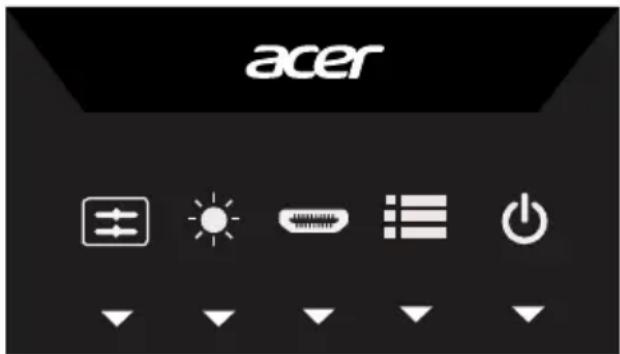

Sådan bruges genvejsmenuen

Bemærk: Følgende indhold er kun til generel reference. De faktiske produktspecifikationer kan variere fra dette.

Skærmmenuen bruges til at konfigurere LCD-skærmens indstillinger. Tryk på knappen MENU, for at åbne skærmmenuen. I skærmmenuen kan du indstille billedkvaliteten, placeringen af skærmmenuen og andre generelle indstillinger. Du kan læse om de avancerede indstillinger på følgende side:

Forside

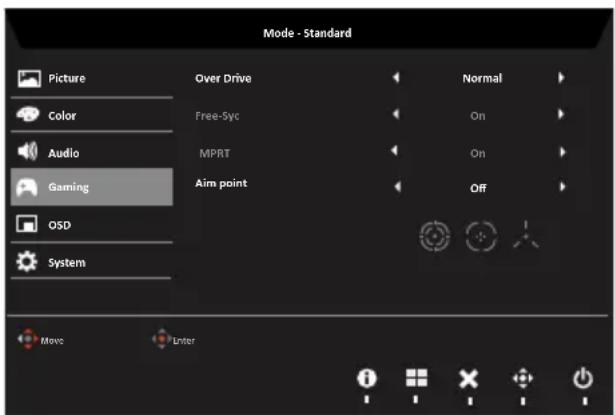

Sådan konfigureres OD-indstillingerne

Åbn OD-styringen, og vælg de ønskede OD-indstillinger med pilene. Når du er færdig, skal du bruge tilat gå et trin tilbage.

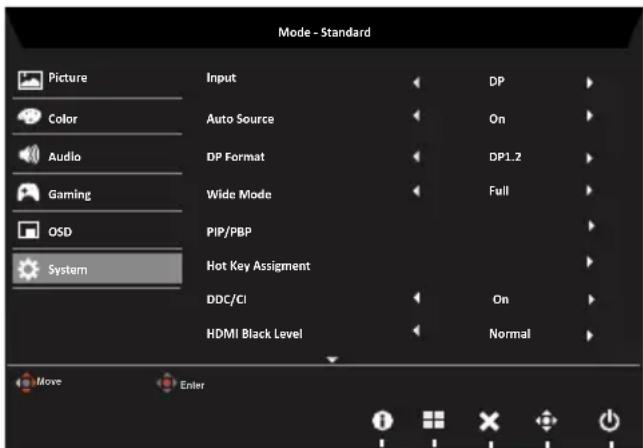

Funktionssiden

Åbn funktionssiden, for at konfigurere Picture (Billede), Color (Farve), skæmmenuen og Settings (Indstillinger) med pilene. På denne side kan du også se skærmens systemoplysninger. Når du er færdig, skal du bruge til at gå et trin tilbage.

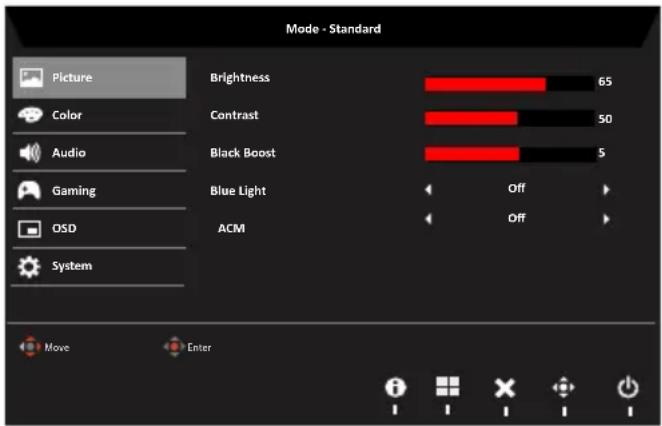

Picture (Billede)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Brug knapperne ▲/▼ til at vælge Picture (Billede) i skæmmenuen.Gå derefter til billedelementet, som du ønsker at justere.
3. Brug knapperne ◀/▶ til at indstille med.
4. I menuen Billede kan man indstille Lysstyrke, Kontrast, Blue Light, Mørk-forstærkning og Adaptiv kontrast.
5. Brightness (Lysstyrke): Indstil lysstyrken fra 0 til 100.

Bemærk: Justerer balancen mellem lyse og mørke nuancer.

1. Contrast (Kontrast): Indstil kontrasten fra 0 til 100.

Bemærk: Indstiller forskellen mellem lyse og mørke områder.

1. Black Boost (Sort forstærkning): Indstil det sorte niveau fra 0 til 10. Forstærker skygger, ved at øge lysstyrke uden at ændre de lysere nuancer.

Bemærk: Hvis billedet er meget lyst eller kun har få skyggeområder, ændre denne indstilling muligvis ikke billedet særlig meget.

1. Blue Light (Blåt lys): Filtrerer blåt lys, for at beskytte dine øjne, ved at justere hvor meget blå lys, der vises -- 80%, 70%, 60% eller 50%.

Bemærk: Jo højere værdien er, jo mere blåt lys trænger igennem. Vælg en lavere værdi, for bedste beskyttelse.

1. ACM: Slå ACM til og fra. ACM er som standard slået fra.

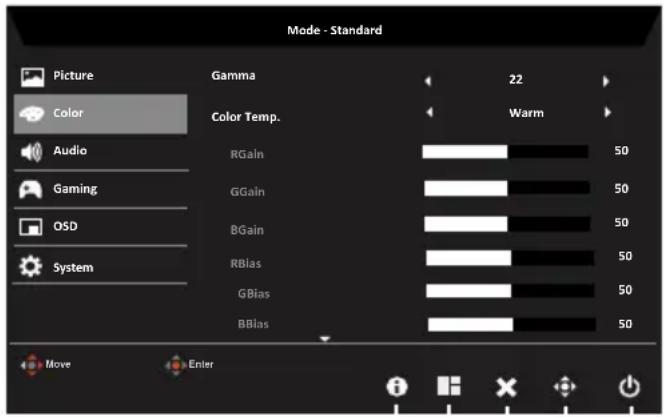

Color (Farve)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Brug knapperne ▲/▼ til at vælge Color (Farve) i skæmmenuen. Navigator derefter til billedelement, du ønsker at indstille.
3. Brug knapperne ◀/▶ til at vælge indstillingen.
4. Med gamma-funktionen kan du justere luminansen.Standardværdien er 2,2 (standardværdi i Windows).
5. Color temperature (Farvetemperatur): Er som standard indstillet til Varm. Du kan vælge mellem Cool (Kold), Normal, Warm (Varm), Bluelight (Blå lys) og User (Bruger).
6. sRGB: Er som standard slået fra. Du kan slå sRGB til og fra, så farverne bedre passer med eksterne enheder, printere og digitale kameraer.
7. 6-axis Saturate (Farvemætning på 6 akser): Indstil farvemætningen på farverne red (rød), green (grøn), blue (blå), yellow (gul), magenta og cyan.
8. 6-axis Hue (Farvetone på 6 akser): Indstil farvetonen på farverne red (rød), green (grøn), blue (blå), yellow (gul), magenta og cyan.

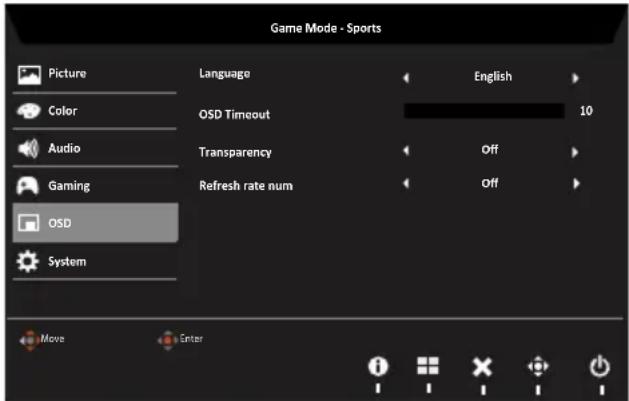

OSD (Skæmmenu)

1. Tryk på knappen MENU, for at åbne skæmmenuen.
2. Brug knapperne ▲/▼ til at vælge OSD (Skæmmenu) i skæmmenuen. Navigator derefter til indstillingen, du ønsker at konfigurere.
3. Brug knapperne ◀/▶ til at indstille menupunkterne med.
4. Language (Sprog): Vælg det ønskede sprog i skæmmenuen.
5. OSD timeout (Skæmmenuens tidsudløb): Indstil, hvor lang tid skæmmenuen skal være åben, inden den automatisk lukkes.
6. Refresh rate num (Opdateringshastighed): Se skærmens aktuelle opdateringshastighed.
7. Transparency (Gennemsigtighed): Vælg gennemsigtigheden, när du bruger spillefunktionen. Gennemsigtigheden kan være 0% (FRA), 20%, 40%, 60% eller 80%.

System Setting (Systemmindstilling)

1. I menuen Indstillinger kan man vælge indgangen, samt andre vigtige indstillinger.
2. Tryk på knappen MENU, for at åbne skæmmenuen.
3. Brug knapperne ▲/▼ til at vælge Setting (Indstillinger) i skæmmenuen. Navigator derefter til indstillingen, du ønsker at konfigurere.
4. Brug knapperne ◀/▶ til at vælge indstillingen.

5. Input (Indgang): Vælg mellem kilderne DP og HDMI.

6. Auto Source (Auto. kilde): Er som standard slået til. Understøtter auto. kilde.

7. DP-format: Standardindstillingen er DP1.2. Du kan vælge mellem formaterne DP1.1 og DP.1.2.
8. PIP/PBP: Vælges for at indstille PIP/PBP.
9. Indstilling af HDMI Black level (HDMI sort niveau)
10. Bredformat: Du kan vælge, hvilket skærmforhold du bruger. Indstillingsmulighederne er Billedforhold og Fuld.
11. DDC/Cl: Gør det muligt, at indstille skærmen via softwaren på en pc.

Bemærk: DDC/CI (Display Data Channel/Command Interface) gør det muligt, at betjene skærmen via en software.

1. Quick start mode setting (Indstillinger for hurtig opstart).
2. MPRT: Til valg af, om dynamisk billede understøttes direkte eller ej. Standard er Fra.

Bemærk:

1. PIP/PBP-tilstand understøtter ikke MPRT.
2. MPRT er "Til", när du slår FreeSync til, slås MPRT automatisk "Fra".
3. MPRT er "Til", när du justerer (Lysstyrke, Blåt Lysniveau, ACM), slås MPRT automatisk "Fra".
4. MPRT-funktionen påvirker ikke (Logo, Sigtekorn, Meddelelse og Input-ikon) lysstyrken.
5. MPRT indstilling "Til", när der registreres indgangstiming < 75 Hz, vil automatisk slå MPRT fra og nedtone for at deaktivere.
6. MPRT = (Normal eller Ekstrem), fordi IC styrer dynamisk billede direkte, så den samlede lysstyrke bliver mørk. "Ekstrem" vil blive mørkere end "Normal".

Fejlfinding

Inden du sender din LCD-skærm til reparation, bedes du venligst læse fejlfindingslisten nedenfor for at se, om du selv kan løse problemet.

HDMI/DP (valgfri)

Problem	Status på lysindikator	Mulig løsning
Intet billede Blå Åbn skæmmenuen, og skru helt op for lysstyrken og kontrasten eller nulstil dem til standardindstillingerne.
	Lyser ikke Se om tænd/sluk-knappen virker.
		Sørg for, at strømkablet er ordentligt forbundet til skærmen.
	Gul Sørg for, at videokabel er ordentligt forbundet på bagsiden af skærmen.
		Sørg for, at computersystemet er tændt, og at det ikke er på besparelsesfunktionen eller på standby.
