BRUGSANVISNING 27-1108 Biltema

Brug og vedligeholdelse af dit elløbehjul

Produkt nr/ Produkt nr/ Tuotenro/ Produkt nr/ Product no: 27-1108 Produktnamn/ Produkt navn/ Tuotenimi/ Produkt navn/ Product name:

E-KICKBIKE

BILTEMA

Garnisonsgatan 26, 2nd FL SE-254 66 HELSINGBORG SWEDEN

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar.

Undertecknat för/Underskrevet for og på vegne af/puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of: Biltema

HELSINGBORG 2019-12-02

Magnus Skog

Product Manager

BILTEMA

VÄLKOMMEN

Vi anbefaler at du alltid kontakter Biltema hvis du er usikker på hvordan elsparkesykkelen skal justeres eller repareres.

Batteriladeren har følgende varselsymboler:

Polaritet

Les bruksanvisningen

Batteriladeren har følgende varselsymboler:

Les bruksanvisningen

Må ikke utsettes for temperaturer over 40 °C

Elektrisk avfall

Batteriet har følgende varseltekst:

Må ikke kortsluttes

Må ikke åpnes.

Elsparkesykkelen har følgende varseltekst:

Batteriet kan lades hver dag, selv om det ikke er utladet. Vi anbefaler at du lader etter hver tur, slik at du forlenger batteriets levetid. Batteriet må vedlike-holdslades en gang i måneden hvis du ikke bruker sparkesykkelen.

7. KONTROLLPANEL

Bremselyset fungerer også når belysningen ikke er tent. Bremselyset er konstant, ikke blinkende.

Hvis elsparkesykkelen ikke fungerer, kan du kontrollere følgende:

Hvis dette ikke hjelper, kan du kontakte ditt Biltemavarehus.

TERVETULOA

Tak fordi du har valgt et elløbehjul fra Biltema!

Denne manual viser, hvordan du monterer og bruger dit nye elløbehjul, og den indeholder gode råd og instruktioner om, hvordan dit elløbehjul skal plejes for at fungere bedre og holde længe.

Elløbehjulets sikkerhed og funktionalitet afhænger af dets pleje og vedligeholdelse. Ved regelmæssigt at vedligeholde og pleje dit elløbehjul bliver det et sjovere og mere sikkert transportmiddel, og du får mere ud af det.

Vi anbefaler dig altid at henvende dig til Biltema, hvis du er usikker på, hvordan elløbehjulet skal justeres eller repareres.

Elløbehjulet har en mærkeplade med oplysninger om EN-standard samt tekniske specifikationer.

God fornøjelse med dit nye elløbehjul!

INDHOLDSFORTEGNELSE

1. Generelt om elektrisk drevne personkøretøjer
2. Tekniske specifikationer
3. Sikkerhedsforskrifter
4. Sikkerhedsinformation, mærkning
5. Elløbehjulets komponenter
6. Batteri
7. Kontrolpanel
8. Udfoldning og sammenfoldning af løbehjulet
9. Kørsel med elløbehjul
10. Råd om vedligeholdelse
11. Affaldshåndtering
12. Fejlfinding

1. GENERELT OM ELEKTRISK DREVNE PERSONK∅RET∅JER (EPF)

Klassifikation af elektrisk drevet løbehjul

Kontroller de gældende love og bestemmelser i dit land for elløbehjul inden brug. Der kan være krav om bl.a. førerens alder, reflekser, lygter og lydsignal. Det kan også forekomme, at dette køretøj ikke må fremføres på en offentlig vej eller cykelsti i dit land. Lovene opdateres hyppigt, da elløbehjul er et ret nyt køretøj på markedet, og det er dit ansvar som forbruger at holde dig ajour med reglerne.

Regler for Danmark

• Alderskrav: Du skal være fyldt 15 år for at køre på et motoriseret løbehjul. Hvis du er under 15 år, kan du anvende køretøjet under ledsagelse og kontrol af en myndig person eller på skiltede lege- og opholdsområder.
• Anvendelsesområde: Du skal køre efter reglerne for cykler. Det betyder, at du skal køre på cykelstien, hvis der er cykelsti og følge cyklistsignaler og –skiltning.
• Lys og reflekser: Du skal køre med lys på det motoriserede løbehjul hele døgnet. Lygterne skal sidde på køretøjet, og det er et krav, at der er mindst én hvid eller gul forlygte og én rød baglygte, som skal kunne ses på mindst 300 meters afstand. Løbehjulet skal være udstyret med reflekser, så der er mindst én hvid foran, én rød bagpå og én gul eller hvid på begge sider af løbehjulet.
• Forsikring: Færdselslovens bestemmelser om forsikringspligt gælder for udlejningskøretøjer. Der er omvendt ikke forsikringspligt for køretøjer, der er privatejede.
• Fart: Det motoriserede løbehjul må maksimalt kunne køre 20 km/t ved egen kraft.
• Tekniske krav: Det motoriserede løbehjul skal være CE-mærket efter maskindirektivet.
• Vægt og dimensioner: Det motoriserede løbehjul må højst have en vægt på 25 kg., en længde på højest 2 meter og en bredde på 0,70 meter.

2. TEKNISKE SPECIFIKATIONER

Materiale: .... Stel og hjul af aluminium
Mål: 107 x 43 x 111,5 cm, sammenklappet: 107 x 43 x 47 cm
Hjul: .... 0 8,5 tommer
Maksimal hastighed: ..... 20 km/h
Bremser: Skivebremse bag samt motorbremse for
Max. stigningsgrad: ..... 15 %
Rækkevidde: 23 km*
Maks. last: 100 kg
Motor:.... Navmotor for, 250 W
Batteri: ..... Li-ion 36 V/6 Ah/216 Wh
Ladetid: 5–6 timer
Ladecyklusser: .... Ca. 1000 opladninger.
Der er ca. 80 % batterikapacitet tilbage efter 300 opladninger (under optimale forhold, og forudsat at batteriet plejes korrekt).
Vægt: 12,1 kg
Kapslingsklasse: ..... IPX4
Lygter:...... LED, for og bag

*Den maksimale rækkevidde opnås med et fuldt ladet batteri, en omgivende temperatur på ca. 25 °C, normal last, jævn, tør vej og ingen vind.

3. SIKKERHEDSFORSKRIFTER

Det er forbundet med risiko at køre på elløbehjul. Vær ekstra forsigtig, når du kører, og udsæt ikke dig selv og andre for risici.

- Elløbehjulet er beregnet til én person. Kør aldrig med passagerer.

- Der er risiko for tilskadekomst, när du kører på elløbehjul. Disse risici opstår primært, hvis du mister kontrollen overløbehjulet, hvis du falder eller kolliderer med et objekt eller en person.

- Læs manualen før brug, og følg de instruktioner og advarsler, som findes her.

- Brug altid godkendt hjelm og beskyttere, når du kører. Undgå regn, vand, våde overflader, glatte, isede og ujævne overflader, stejle bakker, trafik, revner, grus og sten og andre forhindringer, der kan forårsage fald og pludselige stop.

- Kør ikke om natten og på steder med dårligt lys. Køre ikke, hvor der ikke er megen plads.

- Husk, atelløbehjulet er et støjsvagt køretøj. Vær ekstra opmærksom, når du kører på steder og i områder, hvor der er andre trafikanter, og hvor der færdes mange mennesker. Det kan være svært for andre at opfatte, at du kommer kørende, fordi du ikke kan høres.

- Før du begiver dig ud på din første tur med dit nye elløbehjul, skal du træne i at holde balancen samt prøve gas- og bremsefunktioner på et stort indhegnet område uden forhindringer og uden risiko for at støde på andre køretøjer eller trafikanter.

- Bremserne justeres fra fabrikken, men efter transport såvel som på grund af temperaturforskelle bør de justeres igen før den første tur. Bremsernes funktion skal også kontrolleres før hver tur for at sikre funktionen.

- Kontroller ALLE skruer og bolte på dit elløbehjul, før du kører, for at sikre at alt er spændt til og er på plads.

- Kontroller, at gashåndtaget går let og ikke sætter sig fast i nogen stilling, før du begiver dig af sted på tur.

- Kontroller, at den skridsikre tape på brættet ikke er slidt. Der skal være god friktion for at du kan stå stabilt.

- Før hver tur med dit elløbehjul skal foldemekanismen af stelrør og styr kontrolleres, så de er i deres rette positioner.

- Foldemekanismerne er af en kraftig konstruktion af metal. De slides ved ud- og sammenfoldning med tiden, og der kan opstå et vist slør. Det er helt normalt, men i tilfælde af for stort slør kan dit elektriske løbehjul blive ustabilt og farligt at bruge, og vi vil på det kraftigste fraråde at fortsætte med at bruge det.

- Bemærk, at bagskærmen ikke er en fodbremse. Hvis du træder på skærmen, risikerer du, at den knækker.

- Styrelejet skal kontrolleres med jævne mellemrum, og efter en tids brug kan det være nødvendigt at efterspænde det. Hvis du er i tvivl om, hvordan det gøres, bedes du kontakte dit nærmeste Biltema-varehus.

- Brugere af Elløbehjulet og den medfølgende lader bør være mindst 16 år.

- Elløbehjulet er ikke beregnet til tricks, ramper eller voldsom kørsel. Dette kan forårsage alvorlige skader på dig selv og dit elløbehjul.

- Hold begge fødder på brættet og begge hænder på styret under kørslen.

- Sluk ikke for strømmen under kørslen.

- Kør ikke over forhindringer, der er højere end 3 cm, for at undgå at falde.

- Juster altid styret til den korrekte højde før afgang.

- Kør aldrig hurtigere, end du kan klare, og vær altid klar til at bremse!

- Brug ikke elløbehjulet ved temperaturer under ca. 0 °C.

- Oplad batteriet mindst en gang om måneden, uanset brug og batterikapacitet.

- Hvis du i løbet af garantiperioden eller reklamationsperioden får problemer med dit elløbehjul, skal du hurtigst muligt kontakte et Biltema-varehus. Lad aldrig tredjepart reparere eller modificere dit elløbehjul eller dets tilbehør.

- Kontroller de gældende love og bestemmelser i dit land for elløbehjul inden brug. Der kan være krav såsom førerens alder, reflekser, lygter og lydsignal. Det kan også forekomme, at dette køretøj ikke må fremføres på en offentlig vej eller cykelsti i dit land. Lovene opdateres hyppigt, da dette er et ret nyt køretøj på markedet, og det er dit ansvar som forbruger at holde dig ajour med reglerne.

Batteri og lader

- Læs instruktionerne, inden du begyder at bruge batteri og lader.

- Batteriet skal oplades 4 timer første gang.

- Sørg for, at elløbehjulet, dets batteri og lader har stuetemperatur, når du starter ladningen. Et nyligt brugt batteri er varmt.

- Brug ikke elløbehjulet umiddelbart efter opladning, vent, indtil batteriet er afkølet.

- Lad altid batteriet op under opsyn! Og ikke i løbet af natten, når du sover.

- Hav en røgalarm og et brandtæppe i nærheden.

- Vi anbefaler, at du har en ildslukker, der er designet til litiumbatterier, i nærheden.

- Vi anbefaler LiPo taske ved opladning.

- Brugere af den medfølgende lader samt batteri bør være mindst 16 år.

- Brug kun den medfølgende, originale batterilader.

- Den medfølgende batterilader er kun beregnet til ladning af det medfølgende batteri.

• Laderen må kun sluttes til jordede stikkontakter.
• Laderen er beregnet til indendørs brug ved normal stuetemperatur.
• Tilslut ikke laderen, hvis stikket eller elløbehjuleter vådt/fugtigt.
• Kontrollér, at elledningen er intakt. Hvis ledningen er beskadiget, må laderen ikke benyttes.
• Overdæk ikke batteriet under opladning. Risiko for overophedning.
• Afbryd laderens forbindelse til lysnettet, inden den kobles fra batteriet.
• Tag fat i stikket, når du trækker det ud af stikkontakten. Træk aldrig i ledningen.
• Berør ikke de to batterielektroder samtidig, da det kan medføre elektrisk stød.
• Oplad batteriet på et godt ventileret sted.
• For at forhindre risikoen for eksplosion må batteriet ikke kortsluttes, og det skal beskyttes mod varme, direkte sollys og åben ild.
• Brug ikke batteriet, hvis det er beskadiget på nogen måde.
• Forsøg ikke at åbne, ændre eller lodde batteriet. Det kan medføre overhedning, eksplosion, gnister eller brand.
• Sænk aldrig batteriet ned i vand, og lad ikke batteriets poler blive våde. Det kan medføre, at batteriet bliver overhedet, eksploderer, eller at der dannes gnister omkring batteriet.
• Husk! Batteriet skal vedligeholdelseslades en gang om måneden, så det ikke bliver helt afladet, da det kan beskadige batteriet.
• Bemærk, at batteriet er en sliddel, og kapacitetstab er uundgåeligt med tiden. Garantitiden dækker funktionsfejl, ikke kapacitetstab.
• Hvis du ændrer eller selv udskifter elektriske dele på elløbehjulet eller bruger et andet batteri end det anviste, bortfalder garantien på løbehjulet.
• Henvend dig altid i dit Biltema-varehus, hvis elektriske dele skal udskiftes.
• Sæt gummibeskytteren over ladeporten, när ladningen er afsluttet.
• Batteriet er udstyret med hardware til at forhindre overladning, overafladning, spændingsspidser, kortslutning og overhedning. Hvis nogen af disse indbyggede sikringer aktiveres, kan batteriet i nogle tilfælde blive ubrugeligt.
• OBS! Åbn aldrig understellet ind til batteriet.
• Laderen skal kobles til en stikkontakt. Den skal ikke kobles til grenuttak eller skjøteledning.

Batteriladeren er forsynet med følgende advarselssymboler:

Polaritet

Læs manualen

Kun til indendørs brug

Dobbeltisolering

Elektrisk affald

Batteriet er forsynet med følgende advarselssymboler:

Læs manualen

Må ikke udsættes for temperaturer over 40 °C

Elektrisk affald

Batteriet er forsynet med følgende advarselstekst:

Må ikke kortsluttes

Må ikke åbnes

Brugte batterier skal afleveres til en genbrugsstation Brug kun den specificerede lader

Må ikke udsættes for ild, eksplosionsrisiko

Elløbehjulet er forsynet med følgende advarselstekster:

Dette elløbehjul er fremstillet iht. EN 15194:2017

20 km/h

250 W

Advarsel! Inden du kører, skal du altid kontrollere, at elløbehjulet er låst i opklappet position. At håndtagene er skruet fast på, og at bremsen virker.

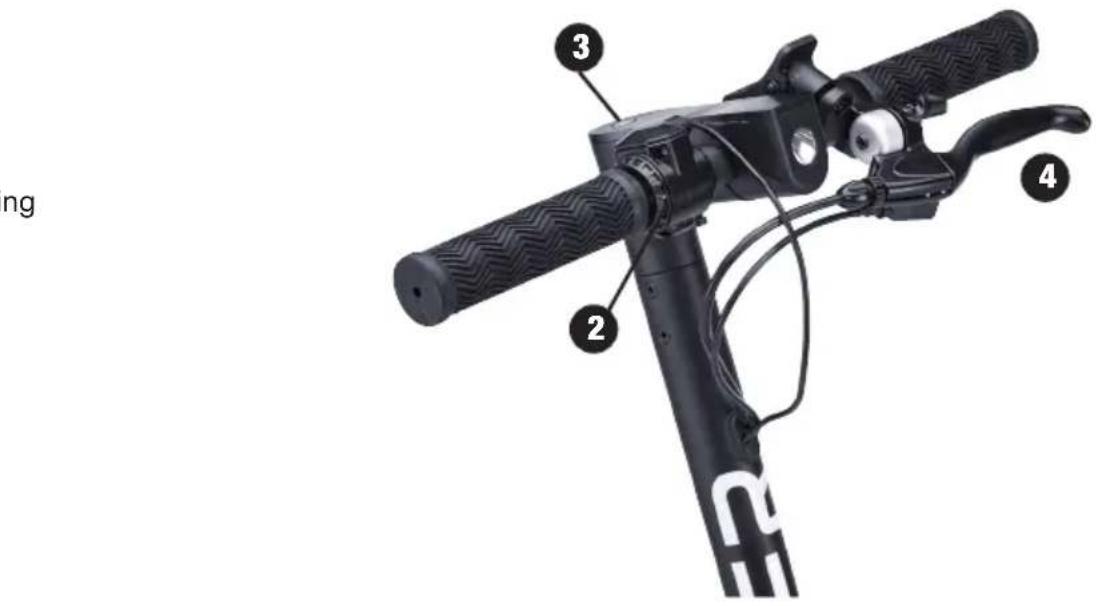

5. ELL∅BEHJULETS KOMPONENTER

1. Styr
2. Gashåndtag
3. Display
4. Bremsehåndtag
5. Stelrør
6. Håndtag til sammenklapning
7. Motor
8. Ladestik
9. Batteri
10. Støtteben
11. Låsespærre
12. Stop-/baglygte
13. Skivebremse

6. BATTERI

Elløbehjulet har et indbygget Li-ion batteri med tilhørende batterilader, der medfølger. Der er ingen batteriindikator på selve batteriet, men kun i kontrolpanelet. Tilslut batteriladeren, og tænd for strømmen for at aflæse ladestatus på displayet. Batteriet kan ikke tages ud, og forsøg på at gøre det kan resultere i personskade.

Batteriindikator

Batteriets ladestatus angives i fem trin. Når ladetilstanden er faldet til trin 1, er det tid til at lade batteriet op.

V

Opladning af batteriet

Husk på, at:

• Brug altid den medfølgende batterilader.
• Laderen er beregnet til indendørs brug ved normal stuetemperatur.
• Hold elløbehjulet under opsyn ved ladning.

Sådan gør du:

1. Åbn gummidækslet til ladestikket.
2. Tilslut batteriladeren til batteriet.
3. Slut batteriladeren til stikkontakten (230 V). Den røde indikatorlampe lyser under ladningen.
4. Batteriet er fuldt opladet, när indikatorlampen lyser grønt.
5. Tag laderen ud af stikkontakten.
6. Frakobl laderen fra batteriet.

Batteriladning

Batteriet kan lades dagligt, selv om det ikke er afladet. Vi anbefaler opladning efter hver tur for at forlænge batteriets levetid. Batteriet skal vedligeholdelseslades en gang om måneden, hvis du ikke bruger elløbehjulet.

OBS! Den gummiprop, der beskytter ladeporten, skal altid være på plads for at beskytte mod fugt, der ellers kan trænge ind.

7. KONTROLPANEL

1. Tænd for strømmen ved at holde knappen inde, displayet tændes, og der høres et lydsignal. Af-bryd strømmen på samme måde.
2. Tænd lyset ved at trykke en gang til på afbryderknappen, så tændes for- og baglygten.
   Batteriindikatoren viser ladestatus fra 1 til 4 ved hjælp af grønne lysdioder.

8. UDFOLDNING OG SAMMENFOLDNING AF L∅BEHJULET

Stelrøret klappes let ned ved hjælp af grebet til sammenklapning, der sidder forrest på stelrøret ca. 25 cm over forhjulet.

1. Løsn først spærren ved at trykke den lille røde knap på grebet ind, samtidig med at du trækker grebet ud fra stelrøret.
2. Klap stelrøret ned, og lås det fast i spærren, der sidder på bagskærmen. Nu er elløbehjulet låst i transportstilling.
3. Elløbehjulet klappes ud ved at udføre ovenstående trin i omvendt rækkefølge.

1. Vælg et åbent område
2. Fold løbehjulet ud i henhold til instruktionerne

Kørsel

1. Tryk på strømknappen for at starte displayet.
2. Elløbehjulet har en sikker startfunktion. Placer den ene fod på brættet. For at elmotoren skal begynde at drive løbehjulet, skal du have en smule fart på. Sæt af med den anden fod, og træk forsigtigt i gashånd- taget. Elmotoren begynder at drive løbehjulet, og du er i fart.
3. Du kan variere hastigheden ved at bevæge gashåndtaget. Tilpas farten til de gældende forhold og vejens tilstand.
4. Når kører, skal du passe på andre mennesker og forhindringer, der kan dukke op under kørslen. Du bremser med bremsegrebet, og elmotoren ophører med at trække, når du bremser. Brug også ringeklokken til at advare andre mennesker under kørslen.
5. Løbehjulet er udstyret med fartholder, der aktiveres, när gashåndtaget trykkes ind i tre sekunder, hvilket bekræftes med et lydsignal. Fartholderen deaktiveres, så snart du bremser.

Stop/bremsning

Brug bremsen, når du vil standse, så afbrydes strømforsyningen med det samme. Når hastigheden er næsten nul, sætter du den ene fod på jorden og træder ned fra brættet. Undgå hårde opbremsninger, som kan medføre fald og unødigt slid på dækkene. Når du trykker bremsegrebet ind, aktiveres både skivebremsen på baghjulet og motorbremsen på forhjulet.

Stoplygte

Stoplygten virker også, når lygterne ikke er tændt. Stoplygten er konstant, ikke blinkende.

OBS! Bagskærmen er ikke en bremse. Stå ikke på bagskærmen, den kan blive deformeret eller gå i stykker af vægten.

OBS! Brug ikke elløbehjulet, når det regner meget, eller når det er glat. Hvis du overraskes af dårligt vejr eller vådt underlag, skal du holde en lav hastighed (under 10 km/h) og undgå at bremse hårdt for at undgå at falde.

10. VEDLIGEHOLDELSESRÅD

Rengøring: Hold elløbehjulet rent. Brug en fugtig svamp eller klud til at tørre snavs, jord og mudder af. Skyl ikke med en vandslange, da vand så kan trænge ind i batteriet og forårsage kortslutning.

Dæk: Løbehjulet er udstyret med luftgummidæk. Udskift dækkene, hvis de har revner, store flænger eller kraftigt slid. Sørg for, at dækkene er oppumpet korrekt, påfyld luft, hvis det er nødvendigt. Det anbefalede tryk findes på dækket.

Bremser: Skivebremsen er monteret på baghjulet. Hvis du mærker, at bremseevnen er forringet, kan det skyldes slidte bremsebelægninger. Kontakt dit Biltema-varehus for hjælp med service af bremsen.

Opbevaring: Elløbehjulet skal opbevares inden døre ved normal stuetemperatur, når det ikke bruges. Lad det ikke stå for længe i kraftigt sollys eller på fugtige steder. Lad det ikke stå udendørs i længere perioder. Udsæt ikke elløbehjulet for temperaturer over 40 °C eller under 0 °C. Opbevaring i en bil i direkte sollys kan let medføre temperaturer over 40 °C.

Justering af skivebremsen

Du kan justere bremsekablet ved at spænde eller slække kablet. Du justerer på den lille bremsearm, hvor kablet er fastgjort, ved hjælp af en unbrakonøgle. Derefter kan du finjustere kablets spænding med justermøtrikken, der sidder på bremsegrebet på styret.

11. AFFALDSHÅNDTERING

El-affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).

Indbygget batteri

Produktet indeholder et indbygget batteri, der er omfattet af direktiv 2006/66/EF, og det må ikke bortskaffes sammen med husholdningsaffaldet. Produktet skal indleveres til en genbrugsstation.

Følg de lokale forskrifter, og kasser aldrig produktet eller de genopladelige batterier sammen med husholdningsaffaldet. Korrekt bortskaffelse forhindrer negativ påvirkning på miljø og sundhed.

12. FEJLFINDING

Hvis elløbehjulet ikke virker, kan du kontrollere følgende:

1. At der er tændt for strømmen
2. Kontroller ladestatus på displayet
3. At stikkene er korrekt trykket ind, på batteristik og stikkontakt.

Hvis intet af ovenstående hjælper, skal du kontakte dit Biltema-varehus.
