KÄYTTÖOHJE 27-1108 Biltema

Sähköpotkulaudan käyttö ja huoltaminen

EJERENS HÅNDBOG

Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla.

Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering: Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning: Edellä kuvattu vakuutuksen kohde on asiaa koskevan unionin yhdenmukaistamislainsäädännön vaatimusten mukainen:

Kiitos, että valitsit Bilteman sähköpotkulaudan!

Tämä käyttöohje sisältää ohjeet uuden sähköpotkulautasi käyttämiseen. Lisäksi saat hyödyllisiä neuvoja ja ohjeita potkulaudan huoltamiseen niin, että se toimii oikein ja kestää pitkään.

Sähköpotkulaudan turvallisuus ja toiminta riippuvat sen hoidosta ja kunnossapidosta. Kun sähköpotkulautaa huolletaan ja hoidetaan säännöllisesti, se on mukavampi ja varmempi kulkuväline, jolloin saat enemmän irti sen käytöstä.

Suosittelemme kääntymään aina Bilteman puoleen, jos et ole aivan varma, kuinka sähköpotkulautaa pitäisi säätää tai korjata.

Tuotteen EN-standardi ja tekniset tiedot on mainittu sähköpotkulaudan tyyppikilvessä.

Toivotamme sinulle mukavia sähköpotkulautailuhetkiä!

SISÄLLYSLUETTELO

EU-vaatimustenmukaisuusvakuutus

1. Yleistä sähkökäyttöisistä henkilökuljettimista
2. Tekniset tiedot
3. Turvallisuusmääräykset
4. Turvallisuustiedot, merkinnät
5. Sähköpotkulaudan osat
6. Akku
7. Ohjauspaneeli
8. Sähköpotkulaudan avaaminen ja kokoontaittaminen
9. Sähköpotkulaudalla ajaminen
10. Huolto-ohjeita
11. Hävittäminen
12. Vianmääritys

1. YLEISTÄ SÄHKÖKÄYTTÖISISTÄ HENKILÖKULJETTIMISTA

Sähkökäyttöisen potkulaudan luokitus

Tarkista sähköpotkulautoja koskevat lait ja määräykset ennen tuotteen käyttämistä. Käyttöön voi liittyä kuljettajan ikää, heijastimia, valoja ja äänimerkkiä koskevia vaatimuksia. Voi myös olla, että ajoneuvoa ei saa käyttää maassasi yleisillä teillä tai pyöräteillä. Lakeja päivitetään usein, sillä sähköpotkulauta on markkinoilla varsin uusi ajoneuvotyyppi; kuluttajana määräysten seuraaminen on sinun vastuullasi.

Määräykset Suomessa

• Enimmäisnopeus 25 km/h, maksimiteho 1 kW ja suurin leveys 80 cm.
• Ajoneuvoon sovelletaan pyöräilijöitä koskevia liikennesääntöjä. Tämän vuoksi ajoneuvolla on liikuttava pyörätiellä, mutta mikäli sellaista ei ole, ajoneuvolla voi ajaa autotiellä. Ajoneuvoa saa ajaa jalkakäytävällä edellyttäen, että kulkunopeus vastaa kävelynopeutta.
• Lisäksi ajoneuvossa on oltava heijastimet ja äänimerkinantolaite. Ajajan on käytettävä pyörä- ilijöiden tavoin kypärää.

2. TEKNISET TIEDOT

Materiaali:.... Runko ja pyörät alumiinia
Koko: 107 x 43 x 111,5 cm kokoontaitettuna: 107 x 43 x 47 cm
Pyörät: .... 0 8,5 tuumaa
Enimmäisnopeus: ..... 20 km/t
Jarrut: .... Levyjarru takana ja moot- torijarru edessä
Kaltevuussuhde enint.: . . . 15 %
Kantama: 23 km*
Kuormitus maks.: ..... 100 kg
Moottori: .... Napamoottori edessä, 250 W
Paristot: ..... Li-ion 36 V/6 Ah/216 Wh
Latausaika: 5–6 tuntia
Lataussyklejä: . . . . . . . . Noin 1000 latausta. Akun kapasiteetista on jäljellä 300 latauksen jälkeen noin 80 % (optimaalisissa olosuhteissa ja edellyttäen, että akkua on käytetty oikein).
Paino: 12,1 kg
Kotelointiluokka: ..... IPX4
Valaistus: LED-valo edessä ja takana

*täyteen ladatulla akulla, ympäristön lämpötila n. 25 °C, normaali kuormitus, tasainen, kuiva tie, ei tuulta.

3. TURVALLISUUSMÄÄRÄYKSET

Sähköpotkulautailuun liittyy aina riskejä. Noudata ajaessa erityistä varovaisuutta, äläkä altista itseäsi tai muita riskeille.

• Sähköpotkulauta on tarkoitettu yhdelle henkilölle. Älä koskaan kuljeta matkustajia.
• Sähköpotkulaudan käyttöön liittyy henkilövahinkojen riski. Riski liittyy pääasiassa sähköpotkulaudan hallinnan menettämiseen, kaatumiseen tai törmäämiseen esineeseen tai toiseen henkilöön.
• Lue käyttöohjeet ennen tuotteen käyttöä ja noudata niiden sisältämiä ohjeita ja varoituksia.
• Käytä aina hyväksyttyä kypärää ja suojavarusteita. Älä aja sateella, vedessä, märällä, liukkaalla, jäisellä tai epätasaisella alustalla, jyrkissä mäissä tai liikenteen joukossa ja vältä halkeamia, soraa ja kiviä sekä muita esteitä, jotka voivat aiheuttaa kaatumisen tai äkkipysähdyksen.
• Älä aja yöaikaan tai paikoissa, joissa on heikko valaistus. Älä aja ahtaissa paikoissa.
• Ota huomioon, että sähköpotkulauta on hiljainen ajoneuvo. Noudata erityistä varovaisuutta ajaessasi paikoissa ja alueilla, joissa on muita tienkäyttäjiä ja paljon ihmisiä. Muiden voi olla vaikea havaita sinua, sillä sähköpotkulaudasta ei kuulu ääntä.
• Ennen kuin lähdet ajamaan sähköpotkulaudalla, harjoittele tasapinon säilyttämistä ja kokeile kaasua ja jarrutusta laajalla aidatulla alueella, jossa ei ole esteitä tai vaaraa törmätä muihin ajoneuvoihin tai tienkäyttäjiin.
• Jarrut on säädetty tehtaalla, mutta ne tulee säätää uudelleen ennen ensimmäistä käyttökertaa kuljetuksen jälkeen ja lämpötilaeroista johtuen. Jarrujen toiminta tulee myös tarkistaa ennen jokaista käyttökertaa.
• Tarkista sähköpotkulaudan kaikki ruuvit ja pultit ennen käyttöä sen varmistamiseksi, että ne ovat paikallaan ja kunnolla kiristetyt.
• Tarkista ennen liikkeelle lähtöä, että nopeuden-säädin liikkuu helposti eikä lukkiudu mihinkään asentoon.
• Tarkista, että seisomatason liukuestepinta ei ole kulunut. Sen tulisi olla pitävä, jotta pystyt seiso-maan tukevasti.
• Ennen liikkeelle lähtemistä sähköpotkulaudan runkoputken ja ohjaustangon kokoontaittomekanismi tulee tarkistaa, jotta ne ovat oikeassa asennossa.
• Kokoontaittomekanismi on tukevaa metallia. Sen osat kuluvat ajan kanssa sähköpotkulautaa avattaessa ja kokoontaitettaessa, jolloin siitä voi tulla hieman väljä. Tämä on normaalia, mutta väljyyden ollessa suuri sähköpotkulaudasta voi tulla epävakaa ja vaarallinen käyttää, jolloin sen käytön jatkamista ei suositella.
• Huomaa, että takalokasuoja ei ole jalkajarru. Se

voi rikkoutua, jos sen päälle astutaan.

• Ohjainlaakeri tulee tarkistaa säännöllisesti, ja sitä voi olla tarpeen kiristää hetken käytön jälkeen. Jos olet epävarma siitä, miten se tehdään, ota yhteyttä Biltemaan.
• Sähköpotkulauta ja sen mukana toimitetun laturin käyttäjän on oltava vähintään 16-vuotias.
• Sähköpotkulautaa ei ole tarkoitettu temppuiluun, rampeille tai rajuun käyttöön. Se vai aiheuttaa vakavaa vahinkoa käyttäjälle ja sähköpotkulaudalle.
• Pidä molemmat jalat laudalla ja molemmat kädet ohjaustangolla ajon aikana.
• Älä katkaise virtaa ajon aikana.
• Älä aja yli 3 cm korkeiden esteiden yli kaatumisen välttämiseksi.
• Säädä ohjaustanko sopivalle korkeudelle ennen käyttöä.
• Aja vain sellaisella nopeudella, että säilytät potkulaudan hallinnan, ja ole aina valmiina jarruttamaan.
• Älä käytä sähköpotkulautaa lämpötilan ollessa alle ±0 °C.
• Lataa akku vähintään kerran kuukaudessa käytöstä ja akun varaustilasta riippumatta.
• Mikäli sähköpotkulaudassa ilmenee ongelmia takuu- tai reklamointiaikana, ota pikimmiten yhteyttä Biltema-myymälään. Älä koskaan anna kolmannen osapuolen korjata tai muuttaa sähköpotkulautaa tai sen lisävarusteita.
• Tarkista sähköpotkulautoja koskevat lait ja asetukset ennen tuotteen käyttöä. Sähköpotkulaudan käyttöön voi liittyä kuljettajan ikää, heijastimia, valoja ja äänimerkkiä koskevia vaatimuksia. On mahdollista, että ajoneuvoa ei saa käyttää yleisillä teillä tai pyöräteillä maassasi. Lakeja päivitetään usein, sillä sähköpotkulauta on varsin uusi ajoneuvo markkinoilla, ja kuluttajana vastuullasi on pysyä ajan tasalla asetuksista.

Akku ja laturi

• Lue ohjeet, kuin aloitat ennen akun ja laturin käyttämisen.
• Akkua on ladattava 4 tuntia ensimmäisellä kerralla.
• Varmista, että sähköpotkulauta, sen akku ja laturi on huoneenlämmössä, kun aloitat latauksen. Äskettäin käytetty akku on kuuma.
• Älä käytä sähköpotkulautaa heti latauksen jälkeen, odota, kunnes akku on jäähtynyt.
• Lataa akku aina valvotusti! Älä lataa sitä yöllä, kun nukut.
• Varmista, että lähellä on palohälytin ja sammutuspeite.
• Suosittelemme, että pidät lähistöllä litiumakuille tarkoitettua palonsammutinta.

• Suosittelemme LiPo-pussin käyttämistä latauksen yhteydessä.

• Akun ja latauslaitteen käyttäjän on oltava vähintään 16-vuotias.

• Käytä vain mukana toimitettavaa, alkuperäistä laturia.
• Mukana toimitettu latauslaite on tarkoitettu vain laitteen mukana toimitetun akun lataamiseen.
• Latauslaitteen saa yhdistää vain maadoitettuun pistorasiaan.
• Käytä latauslaitetta sisällä normaalissa huone-lämpötilassa.
• Älä käytä latauslaitetta, jos pistoke tai sähköpotkulauta on märkä tai kostea.
• Tarkasta, että virtajohto on ehjä. Jos sähköjohto on vioittunut, latauslaitetta ei saa käyttää.
• Älä peitä akkua lataamisen aikana. Ylikuumentumisvaara.
• Irrota laturi verkkovirrasta, ennen kuin liität sen akkuun.
• Pidä kiinni pistokkeesta, kun irrotat sähköjohdon pistorasiasta. Älä koskaan vedä johdosta.
• Älä kosketa samaan aikaan akun molempiin napoihin, sillä se voi aiheuttaa sähköiskun.
• Lataa akku paikassa, jossa ilma vaihtuu hyvin.
• Älä oikosulje akkua äläkä altista sitä lämmölle, kuten suoralle auringonpaisteelle tai avotulelle. Ne voivat aiheuttaa räjähdyksen.
• Älä käytä akkua, jos se on vaurioitunut jollakin tavalla.
• Älä yritä avata, muuttaa tai juottaa akkua. Muuten akku voi ylikuumentua, räjähtää, alkaa kipinöidä tai syttyä palamaan.
• Älä koskaan upota akkua veteen tai kastele akun kosketusnastoja. Muuten akku voi ylikuumentua, räjähtää tai alkaa kipinöidä.
• Muista! Akulle on tehtävä ylläpitolataus kolmen kuukauden välein; muuten se voi purkautua kokonaan, jolloin se saattaa vaurioitua.
• Huomaa, että akku on kuluva osa ja että sen kapasiteetti heikentyy ajan kuluessa. Takuuaika kattaa toiminnalliset viat, ei kapasiteetin menetystä.
• Mikäli muunnat tai vaihdat itse sähköpotkulaudan sähköisiä osia tai käytät muuta kuin sille tarkoi-tettua akkua, sähköpotkulaudan takuu raukeaa.
• Hanki pyörän sähköjärjestelmään liittyvät varaosat aina Biltemalta.
• Peitä latausliitäntä kumisuojuksella latauksen päätteeksi.
• Akun suojamekanismit estävät ylilatauksen, ylipurkautumisen, jännitesyöksyt, oikosulut ja ylikuumentumisen. Jos jokin sisäänrakennetuista sulakkeista laukeaa, akku voi joissakin tapauksissa olla käyttökelvoton.
• HUOM! Ålä koskaan avaa akun alustaa.
• Laturi on yhdistettävä pistorasiaan, sitä ei saa liittää haroituspistorasiaan tai jatkojohtoon.

Latauslaitteessa on seuraavat varoitusmerkinnät:

Napaisuus

Lue käyttöohje

Vain sisäkäyttöön

Kaksoiseristys

Elektroniikkajäte

Akussa on seuraavat varoitusmerkit:

Lue käyttöohje

Älä altista akkua yli 40 °C:n lämpötilalle

Elektroniikkajäte

Akussa on seuraava varoitusteksti:

Ei saa oikosulkea

Ei saa avata

Käytetyt paristot toimitetaan kierrätyspisteeseen

Käytä vain ilmoitettua latauslaitetta

Suojattava avotulelta, räjähdysvaara

Sähköpotkulaudassa on seuraavat varoitustekstit:

Varoitus! Tarkista aina ennen liikkeellelähtöä, että sähköpotkupyörä on lukittu auki. Tarkista myös, että kädensijat ovat tiukasti kiinni ja että jarru toimii.

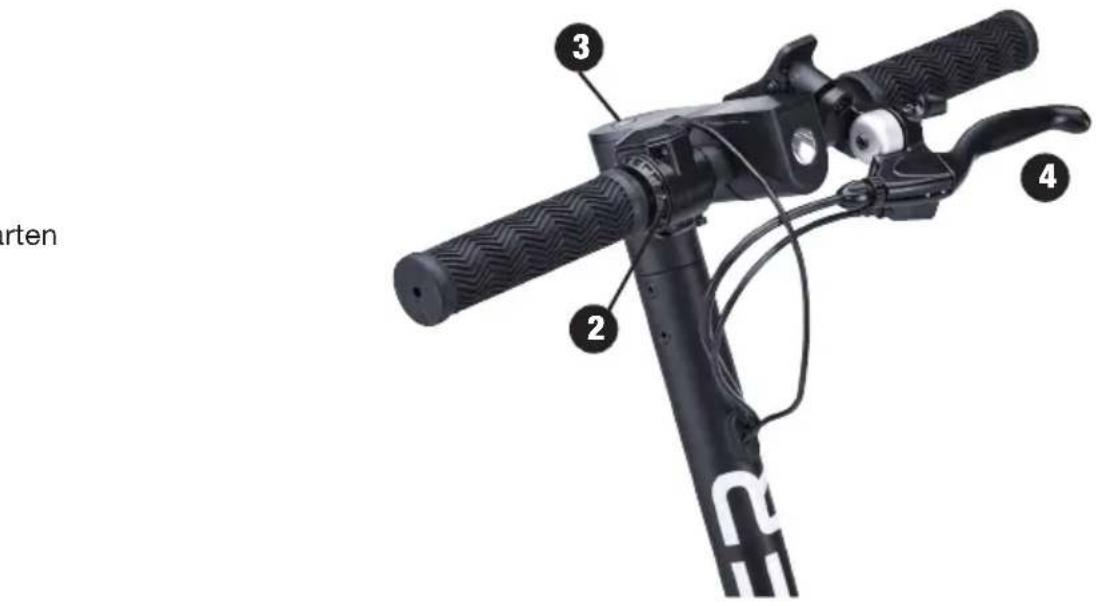

5. SÄHKÖPOTKULAUDAN OSAT

1. Ohjaustanko
2. Nopeudensäädin
3. Näyttö
4. Jarrukahva
5. Putkirunko
6. Vipu kokoontaittamista varten
7. Moottori
8. Latausliitäntä
9. Akku
10. Tuki
11. Lukitussalpa
12. Jarru-/takavalo
13. Levyjarru

6. AKKU

Sähköpotkulaudassa on kiinteä litiumioniakku ja mukana tulee siihen sopiva laturi. Akussa ei ole akkuvarauksen merkkivaloa, vaan se on ohjauspaneelissa. Akun varaustila näkyy näytöllä, kun akkulaturi on liitettynä akkuun ja virta on päällä. Akkua ei voi irrottaa, ja sen yrittäminen voi aiheuttaa henkilövahinkoja.

Akkuvarauksen merkkivalo

Akun varaustilassa on viisi porrasta. Kun varaustaso on laskenut ensimmäisen portaan tasolle, akku on aika ladata.

• Käytä aina vain pyörän omaa latauslaitetta.
• Käytä latauslaitetta sisällä normaalissa huone-lämpötilassa.
• Pidä sähköpotkulautaa silmällä latauksen aikana.

Ohjeet:

1. Avaa latausliitännän kumikansi.
2. Yhdistä latauslaite akkuun.
3. Yhdistä latauslaite pistorasiaan (230 V). Latauksen ajan laitteessa palaa punainen merkkivalo.
4. Akku on ladattu täyteen, kun merkkivalo muuttuu vihreäksi.
5. Irrota latauslaite pistorasiasta.
6. Irrota latauslaite akusta.

Akun lataaminen

Akun voi ladata päivittäin, vaikkei se ei olisi tyhjentynyt. Suosittelemme, että lataat akun jokaisen ajon jälkeen akun käyttöiän pidentämiseksi. Akku tulee ylläpitoladata kuukauden välein, jos sähköpotkulautaa ei käytetä.

HUOM! Latausliitännän kuminen suojatulppa on pidettävä aika paikallaan, jotta liitäntään ei pääse kosteutta.

7. OHJAUSPANEELI

1. Kytke virta painamalla painiketta pitkään; näyttö syttyy ja laite antaa äänimerkin. Virta sammutetaan samalla tavalla.
2. Kytke valo päälle painamalla virtapainiketta toisen kerran; etu-ja takavalot syttyvät.
   Laite näyttää akun varaustilanteen 1-4 vihreällä merkkivalolla.

8. SÄHKÖPOTKULAUDAN AVAAMINEN JA KOKOONTAITTAMINEN

Runkoputki taittuu helposti alas taittovivulla, joka sijaitsee runkoputken etuosassa noin 25 cm etupy-örän yläpuolella.

1. Avaa ensin lukitus painamalla vivussa olevaa pientä punaista painiketta samalla, kun vedät vivun ulos runkoputkesta.
2. Laske runkoputki ala ja lukitse salpa, joka sijaitsee takalokasuojassa. Nyt sähköpotkulauta on lukittu kuljetusasentoon.
3. Sähköpotkulauta avataan päinvastaisessa järjestyksessä.

1. Valitse avoin paikka
2. Avaa potkulauta ohjeiden mukaan

Ajaminen

1. Käynnistä näyttö painamalla virtapainiketta.
2. Sähköpotkulaudassa on turvallinen käynnistystoiminto. Aseta toinen jalka laudalle. Jotta sähkömoottori käynnistyy, sinun täytyy ottaa hieman vauhtia. Potkaise lauta liikkeelle toisella jalalla ja vedä varovasti nopeudensäätimestä. Sähkömoottori käynnistyy ja potkulauta lähtee liikkeelle.
3. Säädä nopeutta vetämällä nopeudensäädintä ja vapauttamalla sen. Säädä nopeutta olosuhteiden ja tien kunnon mukaan.
4. Pidä ajaessasi silmällä muita tienkäyttäjiä ja mahdollisia esteitä. Jarruta jarrukahvalla, jolloin sähkömoottori pysähtyy. Varoita muita tienkäyttäjiä käyttämällä soittokelloa.
5. Potkupyörässä on vakionopeudensäädin, joka aktivoidaan painamalla kaasua kolmen sekunnin ajan; käyttöönotto vahvistetaan äänimerkillä. Jarrutus kytkee vakionopeudensäätimen pois päältä välittömästi.

Pysäyttäminen/jarruttaminen

Kun haluat pysähtyä, käytä jarrua, jolloin virransyöttö loppuu heti. Kun vauhti on melkein pysähtynyt, laita toinen jalka maahan ja astu pois laudalta. Vältä äkkijarruttamista, sillä se voi aiheuttaa kaatumisen tai kuluttaa renkaita tarpeettomasti. Jarrukahvan painaminen aktivoi sekä takana olevan levyjarrun että edessä olevan moottorijarrun.

Jarruvalo

Jarruvalo toimii myös silloin, kun valoja ei ole kyt-ketty. Jarruvalo palaa tasaisesti, se ei vilku.

HUOM! Takalokasuoja ei ole jarru. Älä nouse takalo-kasuojan päälle, sillä se voi vääntyä tai mennä rikki.

HUOM! Älä käytä sähköpotkulautaa kovalla sateella tai liukkaalla tiellä. Jos huono sää tai märkä alusta yllättää, aja hiljaisella nopeudella (alle 10 km/t) ja vältä äkkijarruttamista kaatumisen estämiseksi.

10. HUOLTO-OHJEITA

Puhdistaminen: Pidä sähköpotkulauta puhtaana. Pyyhi lika ja kura pois kostealla sienellä tai liinalla. Älä huuhtele potkulautaa juoksevalla vedellä, sillä vesi voi päästä akkuun ja aiheuttaa oikosulun.

Renkaat: Potkulaudassa on ilmakumirenkaat. Vaihda renkaat, jos niissä on halkeamia tai repeämiä, tai jos ne ovat kuluneet voimakkaasti. Varmista, että renkaissa on riittävästi ilmaa; lisää sitä tarvittaessa. Suosituspaine on merkitty renkaaseen.

Jarrut: Potkulaudan takarenkaassa on levyjarru. Jos jarrutuskyky on heikentynyt, se voi johtua jarrupa-lojen kulumisesta. Ota jarrujen huoltoa koskevissa asioissa yhteyttä Biltemaan.

Säilytys: Säilytä sähköpotkulauta sisätiloissa normaalissa huonelämpötilassa, kun et käytä sitä. Älä jätä sitä liian pitkäksi aikaa suoraan auringonpaistee-seen tai kosteaan paikkaan. Älä jätä sitä ulos pitkäksi aikaa. Älä altista sähköpotkulautaa lämpötiloille, jotka ovat yli 40 °C tai alle 0 °C. Suorassa auringonpais-teessa lämpötila voi ylittää helposti 40 °C.

Levyjarrun säätäminen

Voit säätää jarruvaijeria kiristämällä tai löysäämällä vaijeria. Säädä kuusiokoloavaimella pientä jarruvartta, johon vaijeri on kiinnitetty. Sen jälkeen voit hienosäätää vaijerin kireyttä säätömutterilla, joka sijaitsee ohjaustangon jarrukahvassa.

11. HÄVITTÄMINEN

Elektroniikkajäte

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EY mukaisesti.)

Kiinteä akku

Tuote sisältää direktiivin 2006/66/EY mukaisen akun, eikä sitä saa hävittää yhdyskuntajätteen joukossa. Hävitettävä tuote on toimitettava kierrätysasemalle tai huoltopisteeseen.

Noudata paikallisia määräyksiä. Älä koskaan hävitä tuotetta tai ladattavia akkuja yhdyskuntajätteen mukana. Hävittämällä tuotteet oikein ehkäiset haittavaikutuksia ympäristölle ja terveydelle.

12. VIANMÄÄRITYS

Jos sähköpotkulauta ei toimi, tarkista seuraavat:

1. Tarkista, että virta on kytketty
2. Tarkista akun varaustila näytöltä
3. Tarkista, että akun liittimet ja pistoke ovat kunnolla paikallaan.

Jos edellä kuvatut toimenpiteet eivät auta, ota yhteyttä Biltemaan.
