WHT68AINB - Kuchyňský odsavač par GORENJE - Bezplatný návod k obsluze

Typ produktu	Nástěnná digestoř
Značka	Gorenje
Model	WHT68AINB
Typ ovládání	Mechanický knoflík s elektronickou sestavou
Počet rychlostí	4 (1, 2, 3, Boost)
Funkce Boost	Ano, 5minutová intenzivní rychlost
Automatický režim	Ano, přizpůsobuje rychlost motoru podle podmínek vaření
Osvětlení	Halogenové žárovky GU10
Typ filtru	Tukový filtr (omyvatelný), volitelný uhlíkový filtr pro recirkulaci
Režimy instalace	Odtah (výfuk) nebo recirkulace (filtr)
Minimální vzdálenost od varné desky	50 cm (elektrická), 65 cm (plynová nebo kombinovaná)
Elektrické připojení	230 V ~ 50 Hz (viz štítek)
Příkon	Viz štítek uvnitř digestoře
Hmotnost	Přibl. 15 kg (odhad)
Rozměry (Š×H×V)	Přibl. 68 cm × 50 cm × 30 cm (odhad)
Materiál	Nerezová ocel (typický)
Čištění tukového filtru	Měsíčně, ručně nebo v myčce (nízká teplota, krátký cyklus)
Výměna uhlíkového filtru	Podle potřeby pro recirkulační režim
Bezpečnostní prvky	Odpojte napájení před údržbou, knoflík s automatickým návratem, ochrana proti přehřátí
Certifikace	CE, WEEE (2002/96/ES)
Náhradní díly	Tukový filtr, uhlíkový filtr, halogenové žárovky (GU10)
Hlučnost	Přibl. 55 dB (odhad)

Často kladené otázky - WHT68AINB GORENJE

Jaká je minimální vzdálenost mezi varnou deskou a digestoří?

Minimální vzdálenost je 50 cm pro elektrické varné desky a 65 cm pro plynové nebo kombinované varné desky. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, dodržte ji.

Jak čistím tukový filtr?

Čistěte tukový filtr jednou měsíčně neagresivními čisticími prostředky, buď ručně nebo v myčce na nádobí při nízké teplotě a krátkém cyklu. Filtr může v myčce mírně změnit barvu, což neovlivňuje jeho filtrační schopnost.

Jak vyměním žárovky?

Odpojte digestoř od napájení, ujistěte se, že jsou žárovky studené, a vyměňte spálené žárovky pouze za halogenové žárovky GU10. Po výměně očistěte kryt.

Jaké jsou nastavení rychlosti a jak používám funkci Boost?

Digestoř má 4 rychlosti (1, 2, 3, Boost). Otočte knoflíkem ve směru hodinových ručiček z 0 na 1, poté na 2, 3 a P pro boost. Boost běží 5 minut a poté se vrátí na rychlost 3. Knoflík má v poloze boost funkci automatického návratu.

Jak aktivuji automatický režim?

Otočte knoflíkem proti směru hodinových ručiček z 0 do polohy A. Digestoř automaticky přizpůsobí rychlost motoru podle podmínek vaření. Knoflík se po uvolnění vrátí do 0. Bílý světelný indikátor ukazuje, že je automatický režim aktivní.

Mohu použít digestoř se stávajícím ventilačním systémem?

Ne, systém odtahu nesmí být připojen k žádnému stávajícímu ventilačnímu systému používanému pro jiné účely, jako je odvod spalin z plynových nebo jiných spotřebičů na paliva.

Co mám dělat, když digestoř nefunguje?

Zkontrolujte napájení a zda je zástrčka připojena. Pokud nefungují světla, ujistěte se, že jsou žárovky správně usazeny. Pokud problémy přetrvávají, kontaktujte technický servis.

Jak často mám vyměnit uhlíkový filtr?

Uhlíkový filtr je potřeba pouze pro recirkulační režim. Vyměňte jej, když je nasycený, obvykle každých 3–6 měsíců v závislosti na používání.

Je digestoř vhodná pro použití nad plynovou varnou deskou?

Ano, ale zajistěte minimální vzdálenost 65 cm od povrchu varné desky. Místnost musí být dobře větraná, pokud je digestoř používána s plynovými nebo jinými spotřebiči na paliva.

Jaká údržba je u digestoře vyžadována?

Čistěte digestoř zvenku i zevnitř alespoň jednou měsíčně vlhkým hadříkem s neutrálním tekutým detergentem. Nepoužívejte abrazivní prostředky ani alkohol. Čistěte tukový filtr měsíčně a vyměňujte uhlíkové filtry podle potřeby.

NÁVOD K OBSLUZE WHT68AINB GORENJE

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř byla projektována k výlučně domácímu použití.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy. Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti. Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváněn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Používejte odtahové potrubí s co nejhladším vnitřním povrchem.

! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

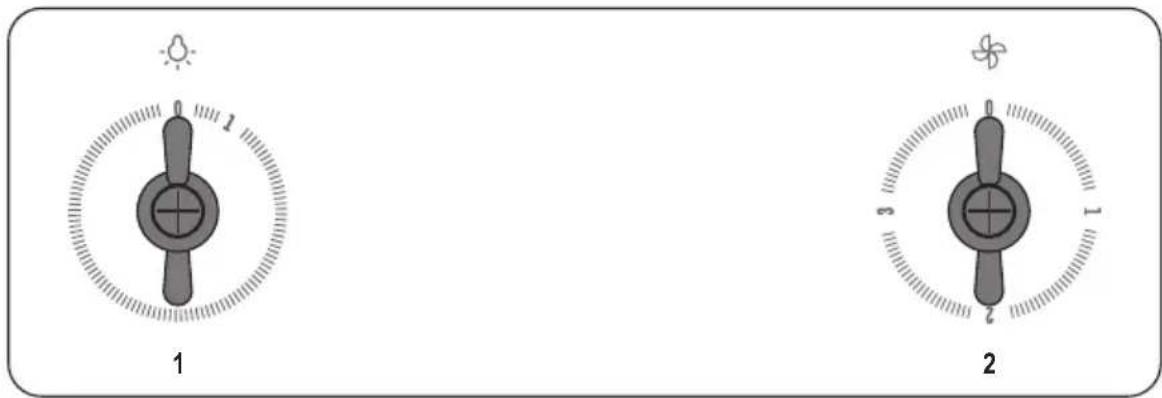

WHT68INI, WHT68INB

1. ON / OFF indikátory

2. ON / OFF motor / rychlost pohybu

Otočením knoflíku do polohy "0" odsavač vypnete.

Otočením knoflíku z polohy "0" do polohy "1" odsavač přejde z polohy OFF na rychlost 1.

Otočením knoflíku doprava (odsavač ve stavu ON) se rychlost odsávání zvýší z rychlosti 1 až na intenzivní odtah.

Rychlost 1: 1

Rychlost 2: 2

Rychlost 3: 3

Rychlost 4: 4

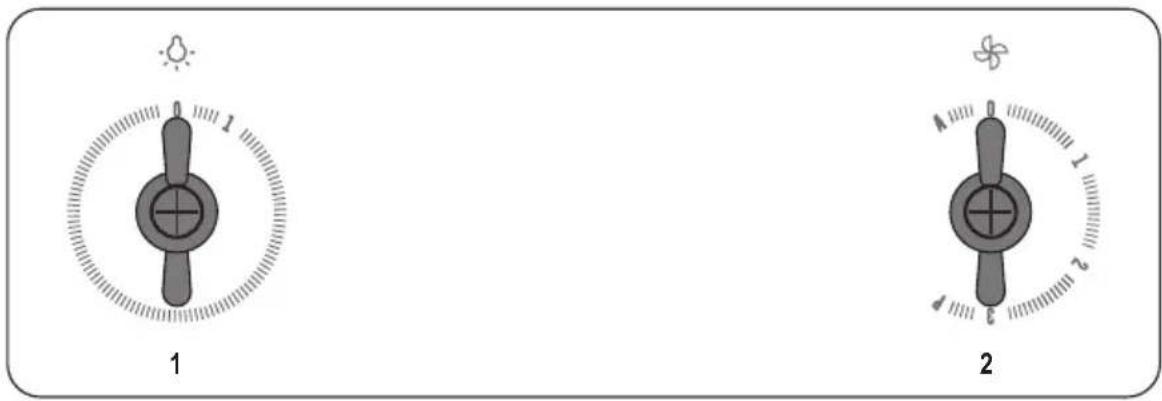

WHT68AINI, WHT68AINB

1. Mechanické ovládání spolupracuje se systémem elektroniky – slouží jen jako klávesnice. Za zapínání napájení motoru je odpovědný systém elektroniky.

2. Pootočením knoflíku ve směru hodinových ručiček z polohy 0 do polohy 1, se motor zapíná na první rychlost a zůstává v ní až do okamžiku manuální změny polohy.

Opačný postup vrací předchozí stav – rychlost 0.

1. Pootočením knoflíku ve směru hodinových ručiček z polohy 1 do polohy 2, se motor zapíná na druhou rychlost a zůstává v ní až do okamžiku manuální změny polohy.

Opačný postup vrací předchozí stav – rychlost 1.

1. Pootočením knoflíku ve směru hodinových ručiček z polohy 2 do polohy 3, se motor zapíná na třetí rychlost a zůstává v ní až do okamžiku manuální změny polohy. Opačný postup vrací předchozí stav – rychlost 2.

2. Pootočením knoflíku ve směru hodinových ručiček z polohy 3 do polohy P, se motor zapíná na čtvrtou rychlost a zůstává v ní po dobu pěti minut, pokud v této době nedošlo k manuálnímu přepnutí. Po 5 minutách se motor vrací na rychlost 3. Knoflík má v této poloze funkci automatického návratu – po uvolnění knoflíku se vrací do polohy 3.

Opakovaný postup vrací předchozí stav - rychlost 3.

Po dobu činnosti čtvrté rychlosti (funkce BOOST) pulzuje bliká bíle kontrolka.

1. Pootočení knoflíku proti směru hodinových ručiček, z polohy 0 na A, zapíná funkci automatického přizpůsobení rychlosti motoru v závislosti na podmínkách pod odsavačem – Automat.

Knoflík má v této poloze funkci automatického návratu – po uvolnění knoflíku se vrací do polohy 0.

Po dobu činnosti automatu svítí bíle kontrolka.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky. NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte žárovku halogen
2. Vyměňte vypálenou žárovku. Používejte pouze příspěvek GU10 žárovky. Po výměně žárovky je třeba vyčistit.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Elektrické napojenie

Otočením gombíka do polohy "0" odsávač vypnete.

Otočením gombíka z polohy "0" do polohy "1" odsávač prejde z polohy OFF na rýchlost' 1.

V teito polohe je gombík vybavený funkciou automatického návratu – po uvolnení gombíka sa vráti do polohy 3.

V tejto polohe je gombík vybavený funkciou automatického návratu – po uvolnení gombíka sa vráti do polohy 0.

Počas chodu na Automat svieti kontrolka biela farby.
