NÁVOD K OBSLUZE SportCam X1 Evolveo

CZ Uživatelský manuál (3 - 10)

Děkujeme, že jste si zakoupili videokameru EVOLVE Sport Cam X1.

- Před použitím výrobku si přečtěte tento návod k obsluze, abyste výrobek správně používali.

- Tento návod k obsluze uchovejte na bezpečném místě

- Záruka se nevztahuje na poškození, ke kterým může dojit během sportovních aktivit

- Odpovědnosti uživatele je kameru bezpečně připevnit k jakémukoli sportovnímu vybaveni

- Záruka se nevztahuje na škody, které mohou nastat během sportovních aktivit. Uživatelé nesou odpovědnost za bezpečné zajištění kamery na jakékoliv sportovní vybavení

Obsah manuálu:

• 1. Co je v krabici?
• 1. Jak kameru používat
• 1. Rychlý přehled
• 1. Počáteční nastavení
• 1. Nabíjení baterie
• 1. Zapnutí/vypnutí videokamery
• 1. Nastavení data a času
• 1. Kapacita MicroSD karty
• 1. Porízení videa
• 1. Pořízení statických snímků
• 1. Přehrávání v počítači
• 1. Použití na Macu
• 1. LED indikace
• 1. Vyjmutí a instalace baterie
• 1. Funkce webkamery
• 1. Technická specifikace
• 1. Záruka

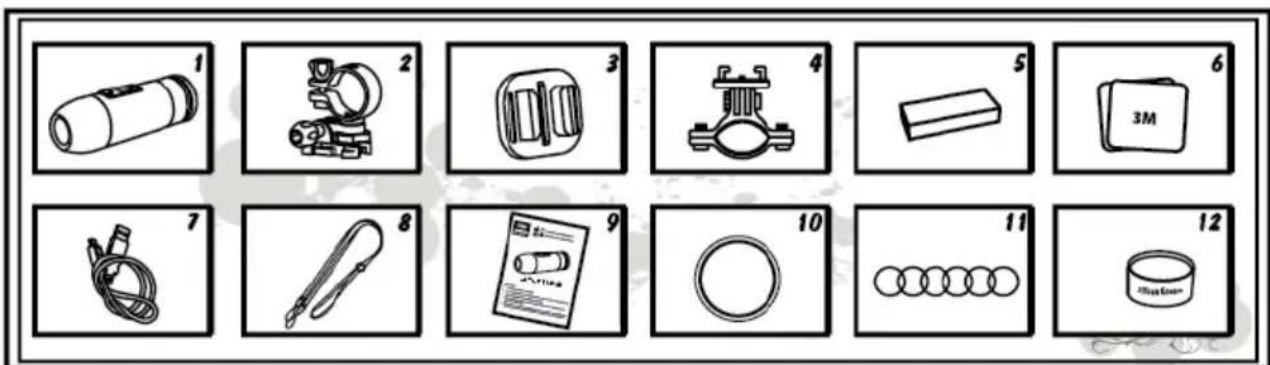

1. Co je v krabici?

1) Videokamera se zvukovou krytkou (voděodolná)
2) Držák videokamery
3) Univerzální držák
4) Držák na kulatou tyč
5) Baterie
6) Samolepky 2ks

7) USB kabel
8) Bezpečnostní poutko
9) Uživatelský manuál
10) Vodotěsná krytka
11) Pryžové kroužky, 6 ks
12) Silikonový gel

1. Jak kameru používat

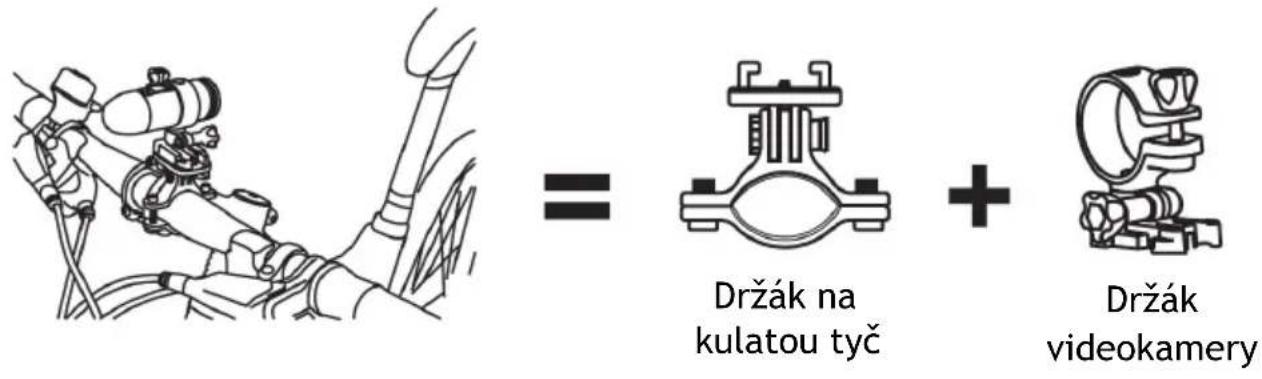

2. 1. Videokamera na řídítkách

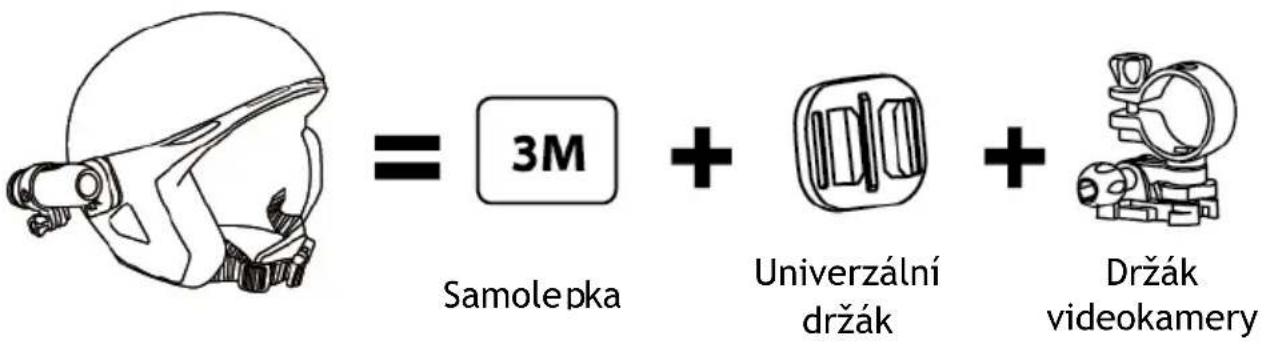

1. 1. Videokamera na helmě

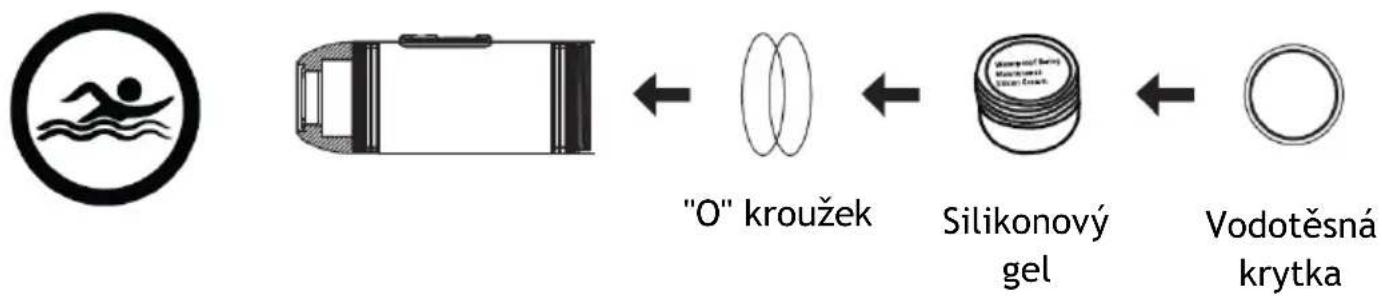

Používání videokamer při vodních sportech

Nezapomeňte na pryžový kroužek příležitostně nanést silikonový mazací gel, zejména před použitím pod vodou. Zkontrolujte, zda je zadní i přední krytka pevně dotažena!


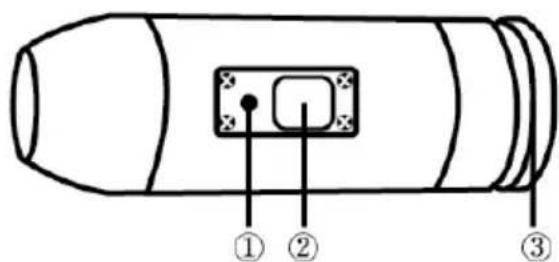

3. Rychly přehled

1. LED
2. Tlačítko napájení
3. Zadní krytka
4. Přepínač režimu

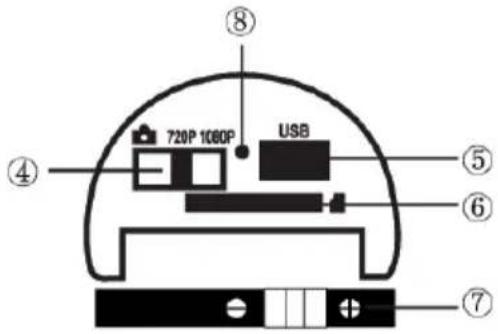

1. USB
2. Slot pro kartu microSD
3. Baterie
4. Mikrofon

4. Počáteční nastavení

1) Před vložením nebo vyjmutím pamět'ové karty musí být videokamera VYPNUTÁ!
2) Vyšroubujte zadní krytku umístěnou na zadní části videokamery (3)
3) Do otvoru vložte pamět'ovou kartu microSD (maximálně 32 GB). Kartu microSD vložíte tak, že ji zasunete do otvoru v zadní části videokamery, přičemž štítek karty musí směřovat dolů. Karta microSD zaklapne na místo, jakmile je ve videokameře správně zasunutá. Pak nadoraz zašroubujte zadní krytku.
4) Pokud ve videokameře není vložena pamět'ová karta microSD, LED světlo v horní části kamery bude blikat červeně a zeleně.
5) Používáte-li ve videokameře paměťovou kartu microSD, na kartě by neměla být data z jiných zařízení. Pokud používáte paměťovou kartu microSD ve videokameře poprvé, měli byste ji nejprve naformátovat v počítači.

5. Nabíjení baterie

Odšroubujte krytku na zadní části videokamery (3) a USB kabel připojte k PC. Během nabíjení svítí modré světlo. Jakmile je baterie zcela nabitá, světlo se vypne. Při prvním použití nabíjejte baterii před použitím po dobu 10 hodin! Jedno nabití vám umožní pořízení záznamu o délce až 110 minut.

6. Zapnutí/vypnutí videokamery

Zapnutí Videokameru	EVOLVE Sport Cam X1 zapnete stisknutím tlačítka Napájení na nejméně 3 vteřiny, dokud se nerozsvítí zelené světlo. Po uvolnění tlačítka dvakrát zabliká červená LED a videokamera jednou zavibruje, čímž indikuje pohotovostní režim.
Vypnutí Videokameru	EVOLVE Sport Cam X1 vypnete stisknutím tlačítka Napájení v pohotovostním režimu, dokud nezabliká červená LED. Videokamera dvakrát zavibruje, čímž indikuje vypnutí.

7. Nastavení data a času

• Stáhněte si soubor "time.txt" z www.evolve-europe.com
• Poté jej otevřete a změňte režim podle následujícího přehledu:

YYYY.MM.DD hh:mm:ss

Y = rok	h = hodiny
M = měsíc	m = minuty
D = den	s = vteřiny

• Pak zkopírujte soubor na pamět'ovou kartu!
• Nezapomeňte vložit micro SD kartu dříve, než začnete pořízovat videa nebo obrázky!

8. Kapacita Micro SD karty

	Kapacita pamět'ové karty
Režim	Digitální fotografie (počet ks)				Nahrávání HD videa (min)
4 GB	8 GB		16 GB	32 GB	4 GB	8 GB	16 GB	32 GB
720p	4320	8640	17280	34560	15	30	60	125
1080p					30	50	95	200

9. Nahrávání video

Pokud chcete pomocí kamery nahrávat video, spínač Video/Foto (4) musí být přepnut doprava na režim video. Videokameru zapněte stisknutím tlačítka Napájení (2). Krátkým stisknutím tlačítka Napájení (2) spustíte nahrávání video. Během nahrávání bude blikat červené LED světlo. Opětovným stisknutím tlačítka Napájení (2) nahrávání zastavíte.

10. Fotografování

Pokud chcete pomoci kamery fotografovat, spínač Video/Foto (4) musí být přepnut doleva na režim fotografie. Videokameru zapněte stisknutím tlačítka Napájení (2).

Stisknutím tlačítka Napájeni (2) začnete fotografovat, červeně LED světlo bude blikat. Opětovným stisknutím tlačítka Napájení (2) přerušite fotografování a vrátíte se zpět do pohotovostního režimu.

V režimu fotografování bude videokamera sekvenčně fotografovat každé 3 vteřiny. Automaticky přestane, jakmile se vybije baterie nebo zaplní paměťová karta microSD.

11. Přehrávání v počítači

Odšroubujte zadní krytku (3), videokameru zapněte a připojte pomocí USB kabelu z USB portu (5) do počítače. Videokamera bude automaticky rozeznána jako USB zařízení. Nebo můžete kartu microSD vyjmout z videokamery a připojit k počítači pomocí vlastní čtečky karet.

UPOZORNĚNÍ

Pokud je videokamera připojena k počítači kvůli stahování dat, musí být zapnutá. Nevyjímejte baterie! Pokud vyjmete baterii během přehrávání videa, může dojít k poškození vašich videodat!

12. Použití na MACu

Videokameru jednoduše připojte k počítači MAC pomocí dodaného USB kabelu, kameru EVOLVE Sport Cam X1 zapněte a operační systém počítače MAC videokameru rozezná jako externí pevný disk.

DŮLEŽITÉ UPOZORNĚNÍ PRO UŽIVATELE POČÍTAČÚ TYPU MAC

Při mazání souborů z karty microSD musíte před odejmutím nebo odpojením kamery Vysypat koš. Pokud koš nevysypete, fotografie a videa nebudou z vašich karet smazána.

13. LED indikace

Indikace stavu Zelená	LED	Červená LED	Modrá LED
Pohotovostní režim Zapnuto		Vypnuto	Vypnuto
Nabíjení baterie Vypnuto		Vypnuto	Zapnuto
Natáčení videa Zapnuto		Bliká	Vypnuto
Fotografování Zapnuto		Bliká	Vypnuto
Vybité baterie Bliká		Vypnuto	Vypnuto
Není vložena karta SD	Nepravidelné blikání Vypnuto
Karta SD je plná Rychlé synchronní blikání			Vypnuto
Přenos dat Vypnuto		Bliká	Zapnuto

POZNÁMKA - TECHNICKÉ ÚDAJE MOHOU BÝT ZMĚNĚNY BEZ PŘEDCHOZÍHO OZNÁMENÍ

14. Vyjmutí a instalace baterie

Design baterie velice těsně kopíruje otvor pro vložení baterie. Je to z důvodu maximalizace spolehlivosti kamery při vysokých vibracích při různých sportovních činnostech. Chcete-li vyjmout baterii, vytáhněte ji ven pomocí držáku. Postupujte pomalu, jelikož vyjmutí baterie půjde těžce, avšak je to záměrné opatření.

Další baterie a montážní balíčky jsou k dispozici na www.evolve-europe.com

15. Funkce webkamery

Není nutné instalovat ovladače pro zobrazení videa nebo obrázků. Ovladače je však nutné instalovat při použití kamery jako webkamery. Tato funkce je k dispozici pouze pro systém Windows.

16. Technická specifikace

Optika:

• širokoúhlá
• f/2.4, skleněná čočka s pevným ohniskem

Video:

• Nastavení rozlišení HD:
• 1080p: 1920 x 1080 @30fps
• 720p: 1280x720 @60fps
• Typ senzoru: 1 / 4" HD CMOS
• Citlivost na světlo: 1,4 V/lux/s (550 nm)
• Formát videa: MJPG kodek, soubor ve formátu AVI
• Rízení expozice: automatické
• vyrovnání bílé: automatické

Zvuk:

- Zabudovaný mikrofon

Fotografie:

• Rozlišení: 2592 x 1944
• Fotoaparát: 5.0 megapixelů
• Formát: JPEG
• Režim záznamu: automatický snímek každé 3 vteřiny

Úložiště:

- Pamět': karta microSD, kapacita až 32 GB (doporučujeme CLASS 6 nebo vyšší)

Rozměry výrobku: 84 x 30 x 30 mm

Hmotnost: 94 g

Operační systém (pro jednotku USB): Windows ME, 2000, XP, Vista, Win7, Win8; Mac OS X 10.6+

17. Záruka

Na zařízení se vztahuje 2letá omezená záruka na díly a práci od data nákupu. Nákupy musí být proveden prostřednictvím autorizovaného prodejce. Záruka se vztahuje na vady zpracování a materiálu. Záruka se nevztahuje na části, které byly úmyslně nebo neúmyslně poškozeny. Záruka se nevztahuje na případy, kdy vodotěsná zadní krytka nebyla správně připevněna či nebylo řádně použito těsnění a silikonová vazelína.

Tato kamera je určena pro extrémní sporty a činnosti. Je proto značně pravděpodobné, že kamera bude při těchto aktivitách poškozena či zničena. Záruka se na tyto škody, které mohou nastat v průběhu sportovní činnosti, nevztahuje.

CE PROHLÁŠENÍ O SHODĚ:

Společnost ABACUS Electric s.r.o. tímto prohlašuje, že videokamera EVOLVE Sport Cam X1 (EAN: 8594161334866) splňuje požadavky norem a předpisů, příslušných pro daný druh zařízení. Kompletní text prohlášení o shodě je k dispozici na ftp.evolve-europe.com/ce

Všechna práva vyhrazena. Vzhled a specifikace mohou být změněny bez předchozího upozornění. Tiskové chyby vyhrazeny.

1. Ako kameru používat'

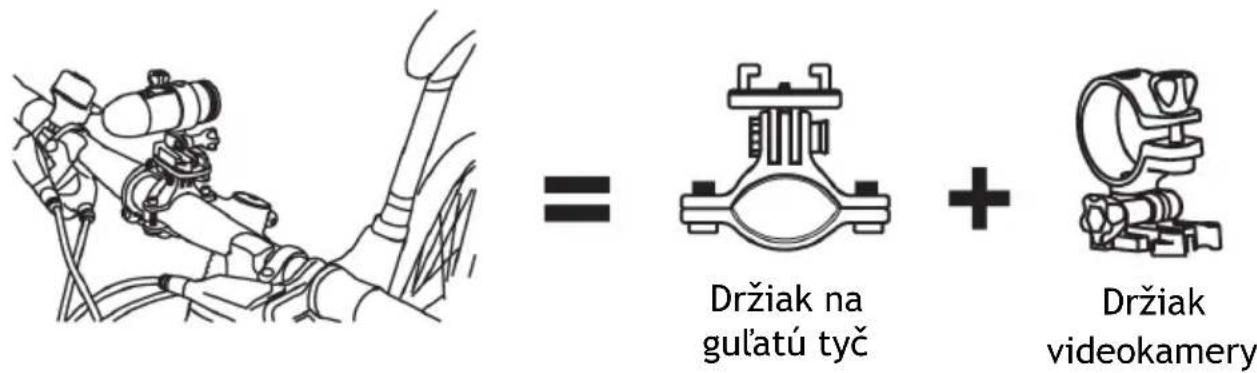

2. 1. Videokamera na riaditkách

1. LED
2. Tlačidlo napájania
3. Zadná krytka
4. Prepínač režimu

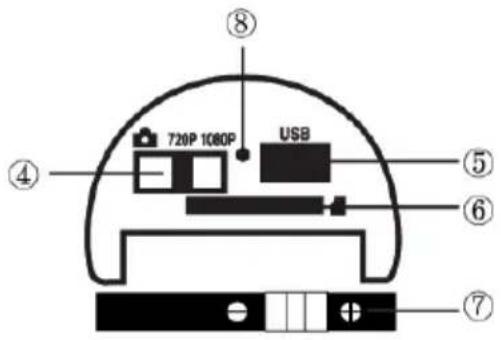

1. USB
2. Slot pre kartu microSD
3. Batéria
4. Mikrofón

Odskrutkujte krytku na zadnej časti videokamery (3) a USB kábel pripojte k PC. Počas nabíjania svieti modré svetlo. Akonáhle je batéria úplne nabitá, svetlo sa vypne. Pri prvom použití nabíjajte batériu pred použitím po dobu 10 hodín! Jedno nabitie vám umožní obstaranie záznamu o dĺžke až 110 minút.

7. Nastavenie dátumu a času

Ak chcete pomocou kamery nahrávat' videá, spínač Video/Foto (4) musí byt' prepnutý doprava na režim videa. Videokameru zapnite stlačením tlačidla Napájanie (2). Krátkym stlačením tlačidla Napájanie (2) spustíte nahrávanie videa. Počas nahrávania bude blikat' červené LED svetlo. Opätovným stlačením tlačidla Napájanie (2) nahrávanie zastavíte.

10. Fotografovanie

Ak chcete pomocou kamery fotografovat', spínač Video/Foto (4) musí byt' prepnutý dol'ava na režim fotografie. Videokameru zapnite stlačením tlačidla Napájanie (2).

Stlačením tlačidla napájania (2) začnete fotografovat', červené LED svetlo bude blikat'. Opätovným stlačením tlačidla Napájanie (2) prerušite fotografovanie a vrátite sa spät' do pohotovostného režimu.

V režime fotografovania bude videokamera sekvenčne fotografovat' každé 3 sekundy. Automaticky prestane, akonáhle sa vybije batéria alebo zaplní pamät'ová karta microSD.

Indikácia stavu Zelená LED	Červená LED	Modrá LED
Pohotovostný režim	Zapnuté	Vypnuté
Nabíjanie batérie Vypnuté	Vypnuté	Zapnuté

• Rozlíšenie: 2592 x 1944
• Fotoaparát: 5.0 megapixelov
• Formát: JPEG
• Režim záznamu: automatický snímok každé 3 sekundy

Úložisko:
