NÁVOD K OBSLUZE CPS600E-DE CyberPower

CPS600E-DE Uživatelská příručka

BEZPEČNOSTNÍ POKYNY

Tato příručka obsahuje důležité pokyny. Pozorně je pročtěte a řídte se jimi během instalace a používání produktu. Přečtěte si příručku dříve, než začnete přístroj používat

VAROVÁNÍ! Abyste zabránili riziku požáru nebo zásahu elektrickým proudem, používejte zařízení pouze ve vnitřním prostředí bez ovlivnění vodivými materiály. (pročtěte si specifikaci pro přesné teplotní a vlhkostní podmínky použití).

VAROVÁNÍ! Abyste zabránili nebezpečí zásahu elektrickým proudem, neotvírejte kryt přístroje, kromě případu, kdy provádíte servis baterie. Zařízení neobsahuje žádné díly, které se dají opravit nebo vyměnit.

VAROVÁNÍ! UPS musí být připojena k uzemněné zásuvce za pojistkou nebo jističem. Nepřipojujte UPS do neuzemněné zásuvky. Pokud potřebujete zařízení vybít, vypněte a odpojte jej z el. sítě.

VAROVÁNÍ! Abyste zabránili nebezpečí elektrického šoku, vypněte a odpojte přístroj od zdroje el. proudu před instalací, výměnou baterií nebo servisním zásahem.

VAROVÁNÍ! Abyste zabránili riziku vzniku požáru, je nutné v souladu s předpisy CE zapojit UPS do zásuvky s jištěním max. 10A

VAROVÁNÍ! Zásuvka, do níž je střídač zapojen, musí být blízko přístroje a snadno dostupná.

VAROVÁNÍ! Používejte pouze kabely certifikované CE a testované VDE pro připojení přístroje do zásuvky

VAROVÁNÍ! Používejte pouze kabely certifikované CE a testované VDE pro připojení externích zařízení k Vašemu střídači.

VAROVÁNÍ! Při připojování zařízení se ujistěte, že celková hodnota svodového proudu mezi EPS a připojeným zařízením nepřesáhne 3,5 mA.

VAROVÁNÍ! Během provozu nevytahujte napájecí šňůru ze zásuvky – došlo by k přerušení ochranné zemnící izolace.

VAROVÁNÍ! Zařízení patří mezi produkty třídy A. Produkt může v domácím prostředí způsobit interference, v jejichž případě může být na uživateli vyžadováno provedení měření.

NEPOUŽIVEJTE PRO LĚKAŘSKÉ PŘÍSTROJE A PŘÍSTROJE PRO ZÁCHRANU ŽIVOTA!

V žádném případě nepoužívejte tyto produkty, pokud by měly ovlivnit provoz nebo bezpečnost zařízení pro záchranu života nebo péči o pacienty.

VAROVÁNÍ! NEPOUŽÍVEJTE V BLÍZKOSTI AKVÁRIA! Aby nedošlo k požáru, nepoužívejte přístroj v blízkosti akvária. Kondenzující voda z akvária by mohla přijít do kontaktu s kovovými částmi přístroje a způsobit zkrat.

NEINSTALUJTE UPS NA MÍSTA S PŘÍMÝM SLUNEČNÍM SVITEM NEBO V BLÍZKOSTI SILNÝCH TEPELNÝCH ZDROJŮ!

DBEJTE, ABY NEBYLY ZAKRYTY VENTILAČNÍ OTVORY NA KRYTU PŘÍSTROJE!

BEZPEČNOST

EN62040-1-1

EMI:

Zkontrolujte obsah balení. Balení by mělo obsahovat:

střídač x 1; uživatelskou příručku x 1; elektrický kabel pro připojení přístroje x 1; pojistky x 2

AUTOMATICKÁ REGULACE NAPĚTÍ (AVR)

Napájecí napětí není stálé. EPS zvyšuje vstupní napětí na bezpečnou úroveň 230V. EPS automaticky přepne do bateriového provozu, pokud napětí klesne pod 170V nebo překročí 270V.

PRŮVODCE INSTALACÍ HARDWARE

1. Zařízení je připraveno k použití ihned po vybalení. Před prvním použitím EPS doporučujeme nabít externí baterie po dobu alespoň 8 h, aby byla zajištěna jejich maximální kapacita Dobití baterií zajistíte připojením EPS do zásuvky a ponecháním přístroje v zapnutém stavu.
2. NEPOUŽÍVEJTE pro lékařské přístroje a přístroje pro záchranu života! NEPOUŽÍVEJTE v blízkosti akvária, kondenzovaná kapalina může způsobit zkrat!
3. Po připojení kabelů zapojte přístroj do uzemněné zásuvky (zásuvky ve zdi). Ujistěte se, že zásuvka je chráněna pojistkou nebo jističem a nejsou k ní připojené spotřebiče s velkou spotřebou el. energie (např. klimatizační jednotky, kopírky apod.). Záruční podmínky zakazují použití prodlužovacích kabelů, či prodlužovacích kabelů s vícenásobnými zásuvkami nebo přepěťovou ochranou.
4. Stiskem vypínače zapněte přístroj. Indikátor „Power-On“ se rozsvítí a přístroj vydá akustický signál (jedno pípnutí).
5. Při přetížení systému zazní jedno dlouhé pípnutí. Abyste resetovali přístroj, vypněte jej a odpojte některé(á) zařízení. Ujistěte se, že připojené zařízení má být napájeno proudem z rozsahu poskytovaného EPS (600VA/420W pro CPS600E-DE). Pokud by došlo k překročení, přístroj se vypne, nebo dojde ke spálení pojistky. Další informace najdete v části „Řešení potíží“.
6. Abyste udrželi baterii v optimálních podmínkách, nechte přístroj stále zapojený v el. síti.
7. Přístroj je navržen pro provoz v horizontální poloze nebo připevněný na zdi. Aby byl zajištěn bezpečný provoz, postupujte podle schématu níže.

ZÁKLADNÍ OPERACE

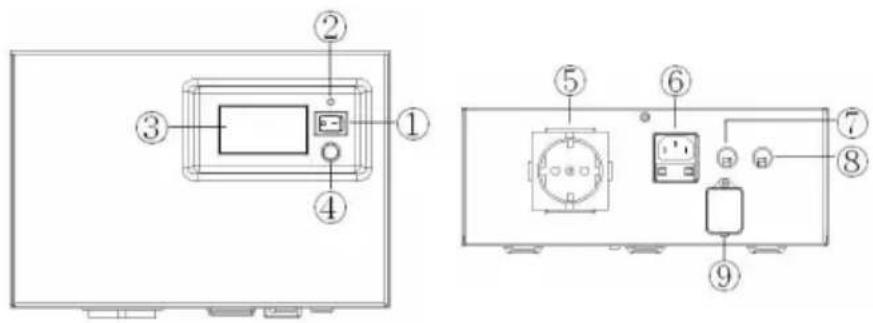

POPIS

Používá se jako hlavní vypínač pro zařízení připojená k výstupní zásuvce přístroje.

2. Indikátor zapnutí

Kontrolka svítí, když je zařízení zapnuto a v normálním provozu.

3. Multifunkční displej LCD

Inteligentní displej s vysokým rozlišením zobrazuje o stavu přístroje pomocí ikon a zpráv. Další podrobnosti a vysvětlení ikon je uvedeno v části "Přehled zobrazených ikon na dispeji LCD".

4. Přepínač LCD displeje

Uživatel může sledovat stav přístroje a přepínat jednotlivé funkce pomocí tohoto přepínače. Navíc lze tímto tlačítkem zapnout nebo vypnout zvukovou signalizaci. Další podrobnosti jsou vysvětleny v části "Sledování stavu a nastavení funkcí EPS".

5. Výstupní zásuvka střídavého proudu

Přístroj má 1 výstupní zásuvku pro připojení přístrojů k zajištění nepřerušeného napájení během výpadků dodávky el. proudu. Max. hodnota výstupního proudu je 6,3A, max. výstupní výkon 420 W Pozn.! Maximální délka el. kabelu je 10m a vnější průměr kabelu musí být 1,6 mm nebo více.

6. Vstupní zásuvka střídavého proudu

Přivádí el. proud ze zásuvky do EPS.

Pozn.: vnější průměr přívodního kabelu musí být 1,0mm nebo více.

Vstupní pojistka

Pojistka poskytuje ochranu před přetížením.

Pozn.: požívejte pojistky 6,3A/250V.

7. Černý kabel od baterie (záporný (-))

Připojte černý kabel k černému konektoru externí baterie (záporný).

Pozn.: bateriový kabel má průměr 2,5mm, délku cca 1m.

Připojte červený kabel k červenému konektoru externí baterie (kladný).

Pozn.: bateriový kabel má průměr 2,5mm, délku cca 1m.

9. Pojistka

Pojistka poskytuje ochranu proti přetížení v režimu provozu na baterie.

VÝMĚNA BATERIE

VAROVÁNÍ! Před výměnou baterie si pozorně přečtěte důležité bezpečnostní pokyny. Baterie mohou měnit pouze kvalifikované osoby.

VAROVÁNÍ! Používejte pouze baterie příslušného typu a v odpovídajícím počtu. Pročtěte si technickou specifikaci výměny baterie.

VAROVÁNÍ! Baterie může způsobit elektrický šok. Nevyhazujte baterie do otevřeného ohně, může dojít k výbuchu. Použité baterie likvidujte v souladu s předpisy o nakládání s nebezpečným odpadem. Olověné baterie by měly být recyklovány.

VAROVÁNÍ! Neotvírejte ani nepoškozujte použité baterie. Elektrolyt může poškodit pokožku a oči a může být jedovatý.

VAROVÁNÍ! Baterie může způsobit zkrat a elektrický šok.

Před výměnou baterie provedte nejdríve připravná opatření:

1. Odložte si hodinky, prsteny a další kovové předměty.
2. Používejte pouze nástroje s izolovanými rukojeťmi.
3. Neodkládejte nářadí ani kovové předměty na baterii ani konektory.
4. Používejte gumové rukavice a boty.
5. Ověřte, zda není baterie uzemněna. Pokud by byla uzemněna, odstraňte uzemnění. KONTAKT S UZEMNĚNOU BATERIÍ MŮŽE ZPŮSOBIT ELEKTRICKÝ ŠOK.

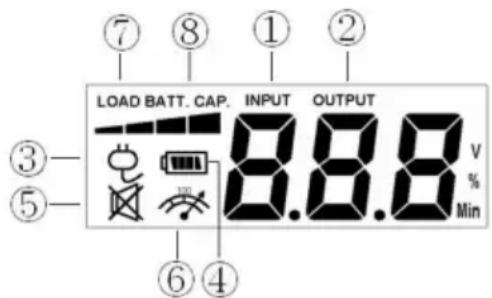

PŘEHLED ZOBRAZENÝCH IKON NA DISPEJI LCD

Displej LCD zobrazuje informace o stavu EPS.

Popsané ikony jsou zobrazeny, když je EPS zapnuta a běží v režimu napájení ze sítě nebo z baterie.

1. Měřič vstupního napětí (INPUT VOLTAGE): měří napětí na vstupu do EPS. EPS je navržena, aby díky automatické regulaci napětí dodávala do připojeného zařízení stabilní napětí 230V. Během ztráty nebo kolísání vstupního napájení se EPS přepne do režimu provozu na baterie a dodává stabilní napětí 230V. Měřič vstupního napětí může být použit jako diagnostický nástroj ke sledování špatné kvality vstupního signálu.
2. Měřič výstupního napětí (OUTPUT VOLTAGE): měří napětí, které EPS dodává připojenému zařízení. Zobrazuje se v normálním režimu, režimu AVR a režimu provozu na baterie.
3. Ikona normálního režimu (NORMAL MODE): signalizuje normální běh EPS.
4. Ikona bateriového režimu (ON BAT): v případě kompletního výpadku, anebo kolísavého vstupního signálu se zobrazí ikona a je doprovázena zvukovým signálem (dvojí krátké pípnutí), což znamená, že EPS pracuje v bateriovém režimu. Jestliže dojde k téměř úplnému vybití baterií, zvukový signal (dvojí krátké pípnutí) se změní na trvalý. Pokud nastane tato situace, doporučujeme uložit veškeré soubory a co nejdříve vypnout připojené zařízení ručně.
5. Ikona tichého režimu (SILENT MODE): tato ikona signalizuje vypnutí zvukové signalizace až do

okamžiku minimální kapacity baterie.

1. Ikona přetížení (OVER LOAD): zobrazení této ikony spolu se zvukovým signálem znamená, že přístroj je přetížen. Abyste odstranili přetížení, odpojte připojené zařízení až do okamžiku, kdy ikona zmizí a vypne se zvukový signál.
2. Zatížení (LOAD CAPACITY): zobrazuje se jako sloupcový diagram, kdy každý sloupec odpovídá 25% zátěže zařízení.
3. Napětí baterie (BATTERY VOLTAGE): zobrazuje napětí v baterii.

PŘEHLED STAVU EPS A NASTAVENÍ FUNKCÍ

OBECNÝ REŽIM

a. Stiskněte tlačítko "Display" pro přepnutí stavových informací o EPS

Položka Jednotka
Vstupní napětí V
Výstupní napětí V
Zatížení %
Napětí baterie V

b. Stiskněte tlačítko Display a držte jej stisknuté 4 sekundy.

• Jestliže přístroj pracuje v bateriovém režimu, přejde do tichého režimu. Opětovným stisknutím tlačítka po dobu 4s přejde přístroj zpět do normálního režimu (aktivovaný zvukový signál).
• Pokud je přístroj v režimu napájení ze zásuvky, spustí se vnitřní test.

c. Pokud není tlačítko Display stisknuto po dobu 30s, podsvícení LCD displeje se automaticky vypne.

REŽIM NASTAVENÍ

Krok 1: Držte tlačítko Display stisknuté po dobu 10s – vstoupíte do režimu nastavení. Rozsvícené ikony 1 a 2 indikují režim nastavení.

Krok 2: opakovaným stiskem tlačítka Display můžete volit jednotlivé funkce nastavení. Přehled uživatelsky nastavitelných funkcí:

a. Zpoždění (Delay Time): časové zpoždění mezi přepnutím z režimu provozu na baterie do režimu napájení ze zásuvky. Možnost volby z 9 nastavení. Předvolené nastavení je 0.0 min.
Popis funkce: přístroj se přepne z bateriového provozu do provozu ze sítě po nastavené době zpoždění od okamžiku obnovení stabilního napájení ze sítě.
b. Nabíjecí proud: nastaví bateriový proud podle kapacity připojených baterií. Lze vybrat mezi hodnotami 25, 50, 75, a 100%. Předvolené nastavení je 75%. 100% odpovídá nabíjecímu proudu přibližně 10A.
c. Nominální výstupní napětí: konfigurace správného napětí, které se používá v zemi provozu přístroje. Lze volit hodnoty 220 nebo 230V. Předvolené nastavení je 230V.

Popis funkce: díky automatické regulaci napětí dochází k dynamické kompenzaci podle nastavení systému.

d. Odchylka statické frekvence: je možné nastavit jednu ze 6 úrovní (1,2,4,6,8,10%), přednastavená hodnota je +/-6%.

Popis funkce: může být nastaveno podle kvality dodávaného elektrického signálu.

e. Odchylka dynamické frekvence (Slew Rate): 5 hodnot nastavení (0.25, 0.5, 1, 2, 4 Hz/s). Předvolená hodnota: 4Hz/s.

Popis funkce: "Slew Rate" vyjadřuje odolnost zařízení vůči změnám frekvence. Nižší hodnota vyjadřuje menší odolnost, ale lepší ochranu připojených zařízení a naopak.

f. Vypínací napětí baterie: nastavuje úroveň napětí na baterii, kdy dojde k vypnutí UPS kvůli poklesu napětí na baterii pod nastavenou hodnotu. Přednastavená hodnota je 10.8V (při zátěži).

g. Výběr režimu: k dispozici jsou 2 volby: standardní režim (nastavení 2) a robustní režim (nastavení 1). Při použití generátoru doporučujeme zvolit robustní režim (nastavení 1), pži použití počítače doporučujeme standardní režim (nastavení 2). Tovární nastavení systému je standardní režim (setting: 2).

Nastavitelné položky jsou uvedeny v následující tabulce:

Položka Jednotka		Rozsvícená ikona
Zpoždění Min ON BAT
Nabíjecí proud	%	ON BAT
Nominální výstupní napětí	V	NORMAL MODE
Odchylka statické frekvence	%	NORMAL MODE
Odchylka dynamické frekvence	%	-
Vypínací napětí baterie	V	ON BAT
Výběr režimu	žádná	-

Krok 3: držte stisknuté tlačítko přepínání funkcí LCD displeje po dobu 4s. Když začnou ikony blikat, je možné měnit jejich příslušné hodnoty nastavení lehkým (opakovaným) zmáčknutím tlačítka.

Krok 4: nově nastavené hodnoty se uloží přidržením tlačítka po dobu 4s. Tím se také vrátíte do obecného režimu.

Poznámka: Pokud zůstane přístroj během nastavení nečinný déle než 30s, vypne se podsvícení displeje a vrátí se automaticky do obecného režimu.

Poznámka! Pokud uživatel nechce uložit nové nastavení a chce se vrátit do obecného režimu, musí použít jednu ze dvou možností:

1. počkat na vypnutí podsvícení displeje, nebo
2. držet tlačítko „Display” stisknuté po dobu 10s.

CHYBOVÁ HLÁŠENÍ DISPLEJE A ZVUKOVÉ SIGNÁLY

1. Ochrana před přehřátím: Výstup z EPS bude přerušen. Po 30s se přístroj vypne a LCD displej zobrazí výstupní napětí 0V.
2. Ochrana před přetížením : Výstup z EPS bude přerušen. Po 30s se přístroj vypne a LCD displej zobrazí ikonu přetížení.

3. Chybějící baterie: ozve se dlouhé pípnutí a bliká indikátor baterie

4. Ochrana při nízkém výstupním napětí z baterie: Výstup z EPS bude přerušen. Po 30s se přístroj vypne a LCD displej zobrazí nulové výstupní napětí.

5. Následující tabulka uvádí všechna varovná hlášení displeje a zvukové signály během vypnutí přístroje:

Displej LCD	Zvukový signál	Stav Řešení
Ikona přetížení (Overload)	Táhlý tón	Přístroj přetížen - překročení kapacity EPS	Ověřte celkové zatížení a zkontrolujte kapacitu přístroje
Nulové výstupní napětí	Táhlý tón	Vysoká teplota na výstupu	Zkontrolujte funkci ventilátoru a zda jsou čisté prostory pro průchod vzduchu u ventilátoru.
		Vypnutí kvůli nízkému napětí na baterii – nedostatečná kapacita baterie	Dobijte baterii.
		Přebití baterie nebo chyba AVR – při provozu ze sítě došlo k přebití baterie nebo chybě funkce AVR.	Kontaktujte servisní středisko
		Ochrana výstupu před zkratem	Zkontrolujte výstup z EPS, zda nedošlo ke zkratu.
Přístroj nemůže nastartovat	Žádný	Chyba na vstupu nebo výstupu – špatné připojení vstupu nebo výstupu	Zkontrolujte vstupní a výstupní konektory.
		Přetížená baterie při studeném startu – zatížení baterie je při studeném startu příliš vysoké	Zkontrolujte příčinu přetížení baterie

ŘEŠENÍ POTÍŽÍ

Problém Možná příčina Řešení
Výstupní zásuvka neposkytuje napájení	Spálená vstupní pojistka kvůli přetížení.	Vypněte přístroj a odpojte všechna zařízení. Odpojte napájecí kabel, potom vyjměte pojistkovou krabici pod přívodní zásuvkou 230V a vyměňte spálenou pojistku. Zasuňte pojistkovou krabici zpět do přístroje, připojte napájecí kabel a zapněte přístroj. Ujistěte se, že vyměněná pojistka má požadované parametry a připojená zařízení nepřekračují celkovou kapacitu EPS.
	Pojistka stejnosměrného proudu je spálená kvůli přetížení	Výměnu stejnosměrné pojistky smí provádět pouze kvalifikovaná osoba. Kontaktujte CyberPower Systems pro podrobnosti o výměně pojistky.
	Baterie jsou vybité. Dobijte baterie po dobu aspoň 4h.
	Přístroj byl poškozen přepětím nebo proudovým rázem	Kontaktujte CyberPower Systems pro podrobnosti o výměně baterií.
EPS běží kratší než očekávanou dobu běhu.	Baterie nejsou plně nabity.	Dobijte baterie při zapnuté EPS.
	Baterie jsou opotřebené	Kontaktujte CyberPower Systems pro podrobnosti o výměně baterií.
EPS se nezapne	Vypínač je navržen tak, aby nedošlo k poškození přístroje při rychlém zapínání a vypínání přístroje	Vypněte přístroj, počkejte 10s a pak jej znovu zapněte.
	Přístroj není připojen ke zdroji napájení	Přístroj musí být připojen ke zdroji 230V.
	The baterie je opotřebená.	Kontaktujte CyberPower Systems pro podrobnosti o výměně baterií.
	Mechanická závada	Kontaktujte zastoupení CyberPower Systems nebo navštivte webové stránky http://www.cpsww.eu

TECHNICKÁ SPECIFIKACE

Model CPS600E-DE
Výkon (VA) 600VA
Výkon (W) 420W
Technologie AVR ( Single Boost & Single Buck )
Vstup střídavého proudu
Rozsah vstupního napětí	170Vac – 270Vac
Rozsah vstupní frekvence	45~65Hz (automatické nastavení)
Výstup střídavého proudu
Počet fází 1 fáze
Typické výstupní napětí na baterii	0 ~40% zátěže – čistá sinusoida 230Vac +/- 5%40~100% zátěže - trapézová sinusoida 230Vac+/- 5%
Nominální výstupní napětí	Konfigurovatelné pro 220 nebo 230 Vac
Výstupní frekvence baterie	50 / 60 Hz +/- 1%
Ochrana před přetížením	na zařízení: pojistka na baterii: vnitřní proudové omezení
Přechodová doba (typická hodnota)	< 10 ms
Výstupní zásuvka (typ)	Schuko Type * 1
Externí baterie
Napětí x doporučená kapacita x počet	12V x 100Ah x 1
Napětí externí baterie 12V
Typ externí baterie	Uzavřená bezúdržbová olověná baterie
Ochrana externí baterie	pojistka
Stavové indikátory
Indikátory Kontrolka zaphutí, LCD displej
Zvukový signál Provoz na baterie, nízká kapacita baterie, přetížení
Pracovní prostředí
Provozní teplota	32°F - 104°F ( 0°C - 40°C )
Provozní rozsah relativní vlhkosti	0 to 90% nekondenzující
Fyzická data
Rozměry (dxšxv) ( mm )	240 x 162 x 90
Hmotnost (kg)	4.1
Bezpečnost
Certifikáty	CE, SONCAP
