| Typ produktu | Akumulátorový vyžínač větví na vysoké dosah |
| Model | HTA 150.0 |
| Značka | STIHL |
| Hmotnost (bez akumulátoru) | 4,7 kg |
| Povolené akumulátory | STIHL AP, STIHL AR |
| Objem olejové nádrž | 220 cm³ (0,22 l) |
| Elektrický stupeň ochrany | IPX4 (ochrana proti stříkající vodě) |
| Rozteč řetězu | 3/8" P nebo 1/4" P |
| Délky vodicích lišt | 25 cm, 30 cm, 35 cm (3/8" P); 30 cm (1/4" P) |
| Hladina akustického tlaku LpA (3/8" P) | 94 dB(A) |
| Hladina akustického tlaku LpA (1/4" P) | 89 dB(A) |
| Hladina akustického výkonu LwA (3/8" P) | 100 dB(A) |
| Hladina akustického výkonu LwA (1/4" P) | 96 dB(A) |
| Hodnota vibrací (ovládací rukojeť) | 4,8 m/s² (s obvodovou rukojetí: 5,6 m/s²) |
| Bluetooth® rozhraní | Ano (s kompatibilními akumulátory) |
| Dosah signálu Bluetooth | cca 10 m |
| Doporučený teplotní rozsah (použití) | -10 °C až +40 °C |
| Maximální okolní teplota (skladování) | -20 °C až +50 °C |
| Řetězové kolo | 7-zubé (3/8" P) nebo 8-zubé (1/4" P) |
| Příslušenství v dodávce | Vodící lišta, pilový řetěz, kryt řetězu, nosné oko, stojan (v závislosti na trhu) |
Často kladené otázky - HTA 150.0 STIHL
Dotazy uživatelů ohledně HTA 150.0 STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky na živé ploty ve formátu PDF zdarma! Najděte svůj návod HTA 150.0 - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HTA 150.0 značky STIHL.
NÁVOD K OBSLUZE HTA 150.0 STIHL
33 - 63 Návod k použití
Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice
1 Úvod....33
2 Informace k tomuto návodu k použití...... 33
3 Přehled....34
4 Bezpečnostní pokyny....37
5 Příprava vyvětvovacích nůžek k použití....44
6 Nabíjení akumulátoru a světla LED...... 44
7 Aktivace a deaktivace rádiového rozhraní Bluetooth®.... 45
8 Smontování vyvětvovacích nůžek......45
9 Vsazení a vyjmutí akumulátoru....49
10 Zapnutí a vypnutí vyvětvovacích nůžek.... 49
11 Kontrola vyvětvovacích nůžek a akumulátoru....49
12 Práce s vyvětvovacími nůžkami....51
13 Po skončení práce.... 53
14 Přeprava.... 53
15 Skladování.... 54
16 Čištění....54
17 Údržba.... 55
18 Oprava.... 55
19 Odstranění poruch.... 56
20 Technická data....57
21 Kombinace vodících lišt a pilových řetězů 59
22 Kombinace z nosných systémů.... 59
23 Náhradní díly a příslušenství.... 59
24 Likvidace....60
25 Prohlášení o konformitě EU.... 60
26 Adresy....60
27 Všeobecné bezpečnostní pokyny pro elektrické stroje....61
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Platí lokální bezpečnostní předpisy.
Kromě tohoto návodu k použití je třeba si přečíst níže uvedené dokumenty, porozumět jim a uložit je pro pozdější použití:
– návod k použití pro používaný nosný systém
– návod k použití pro akumulátor STIHL AR
– návod k použití pro „opaskovou brašnu AP s připojovacím kabelem“
– bezpečnostní pokyny pro akumulátor
STIHL AP
– Návod k použití pro nabíječky
STIHL AL 101, 301, 301-4, 500
- Bezpečnostní informace pro akumulátory STIHL a výrobky s integrovaným akumulátorem:www.stihl.com/safety-data-sheets
Další informace ke STIHL connected, kompatibilním výrobkům a FAQ jsou uvedeny pod www.connect.stihl.com nebo jsou k dispozici u odborného prodejce výrobků STIHL.
Slovní ochranná známka Bluetooth® a pikto-gramy (loga) jsou registrované ochranné známky a vlastnictví společnosti Bluetooth SIG, Inc. Jakékoli použití této slovní ochranné známky / piktogramů firmou STIHL se uskutečnuje pro-střednictvím licence.
Akumulátory 📄jsou vybaveny rádiovým rozhraním Bluetooth®. Je třeba respektovat lokální provozní omezení (například v letadlech nebo nemocnicích).
2.2 Označení varovných odkazů v textu
VAROVÁNÍ
- Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či usmrcení.
▶ Uvedená opatření mohou zabránit těžkým úrazům či usmrcení.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symboly v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3 Přehled

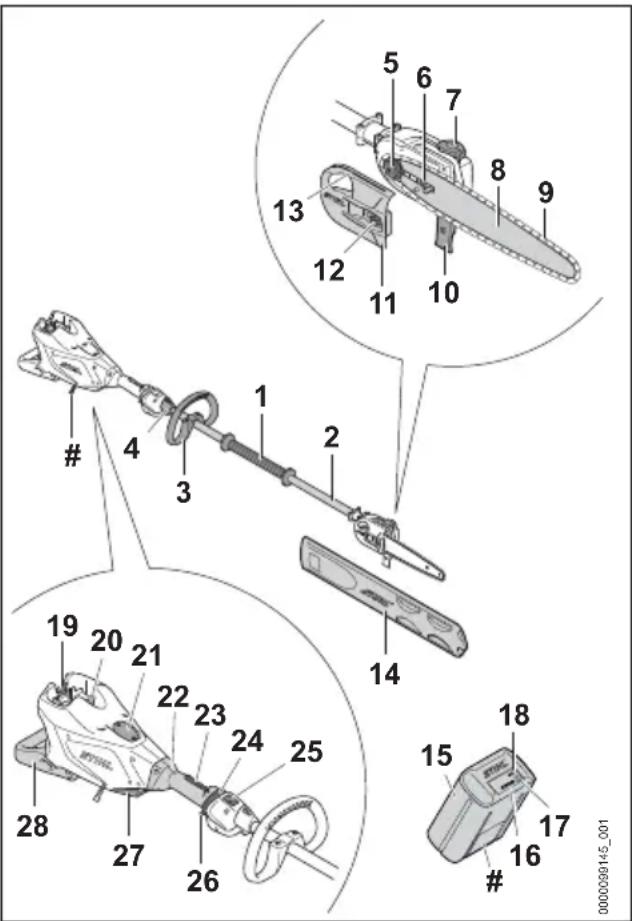

3.1 Vyvětvovací pila STIHL HTA 150.0 a akumulátor
Hadicový hmatec slouží k držení a vedení vyvětvovací pily.

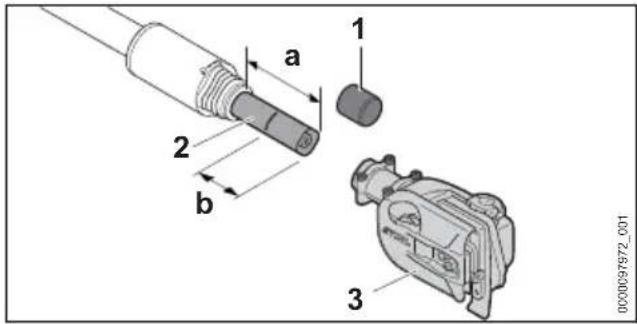

2 Tyč
Tyč spojuje všechny konstrukční díly.
3 Kruhová trubková rukojeť (součástí dodávky v závislosti na trhu)
Kruhová trubková rukojeť slouží k držení a vedení vyžínače.
4 Závěsný držák
Závěsný držák slouží k zavěšení nosného systému.
5 Řetězka

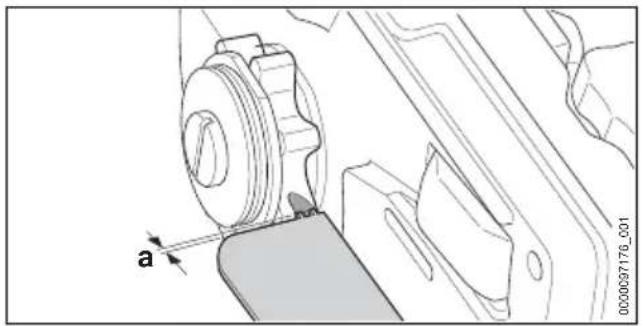

Řetězka pohání pilový řetěz.

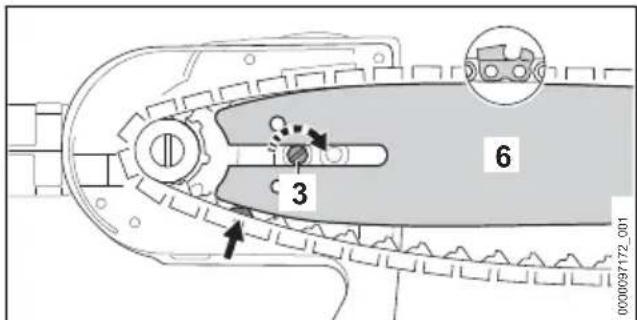

6 Napínací šroub

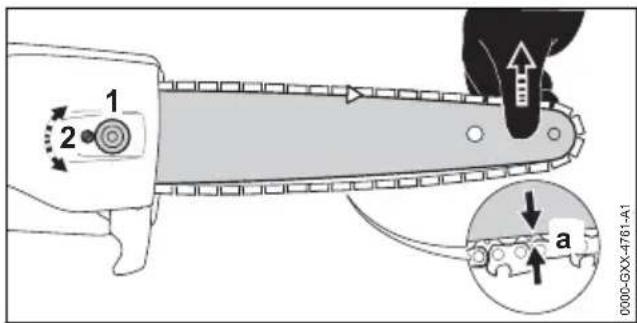

Napínací šroub slouží k seřízení napnutí řetězu.

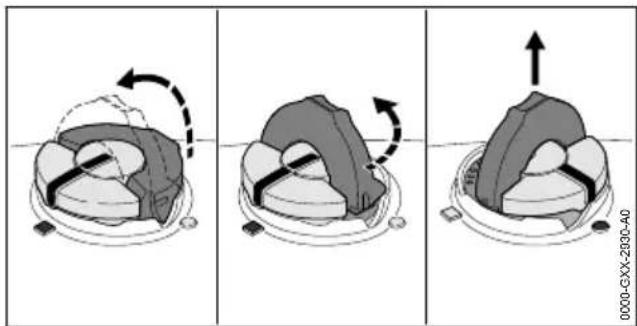

7 Uzávěr olejové nádržky
Uzávěr olejové nádržky uzavírá olejovou nádržku.

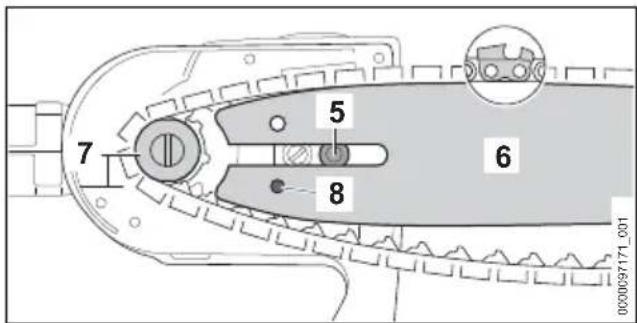

8 Vodicí lišta
Vodicí lišta vede pilový řetěz.
3 Přehled česky
9 Pilový řetěz

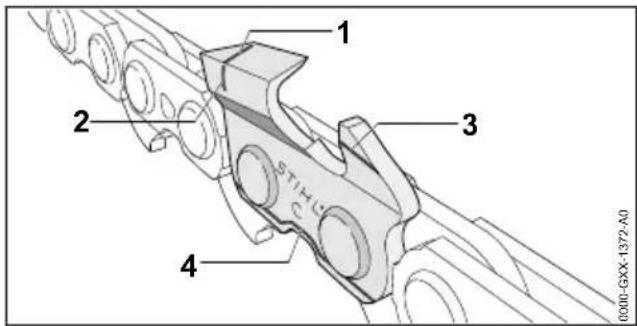

Pilový řetěz řeže dřevo.
10 Doraz (součástí dodávky v závislosti na trhu) Doraz opírá vyvětvovací pilu během práce o dřevo.

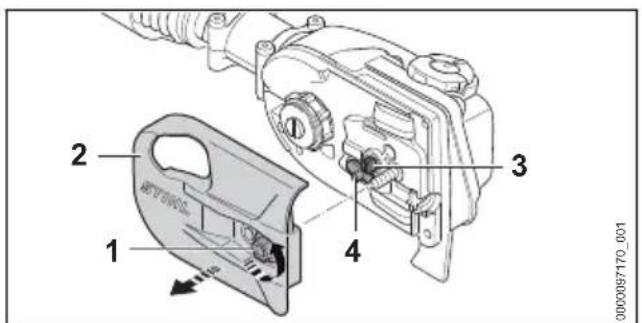

11 Víko řetězky
Víko řetězky zakrývá řetězku a připevňuje vodicí lištu na vyvětvovací pilu.
12 Matice
Matice upevňuje víko řetězky na vyvětvovací pilu.
13 Směrovací lišta
Pomocí směrovací lišty je možné pilový řetěz přesně nasadit.
14 Ochranný kryt řetězu
Ochranný kryt řetězu chrání před kontaktem s pilovým řetězem.
15 Akumulátor
Akumulátor napájí vyvětvovací pilu energií.

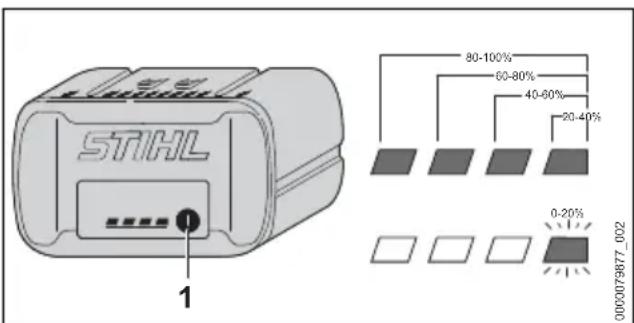

16 Světla LED
Světla LED signalizují stav nabití akumulátoru a poruchy.
17 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru. Aktivuje a deaktivuje rádiové rozhraní Bluetooth® (pokud toto existuje).
18 Světla LED „BLUETOOTH®“ (pouze pro akumulátory s ©)

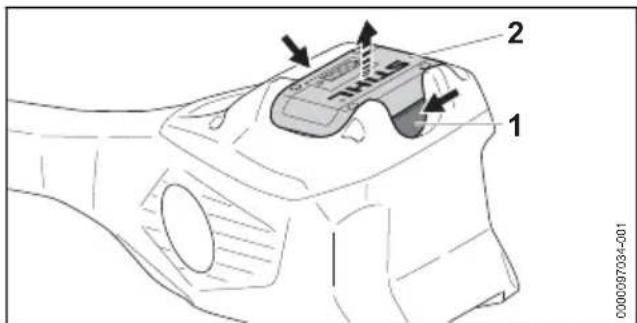

Aretační páčka drží akumulátor v akumulátorové šachtě.
20 Akumulátorová šachta
Kryt rezervuje místo pro Smart Connector 2 A.

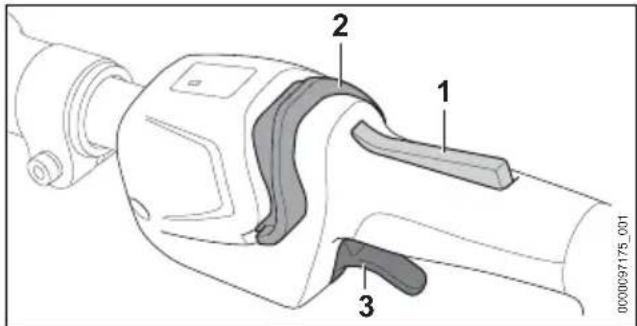

22 Ovládací rukojet'
Ovládací rukojeť slouží k ovládání, držení a vedení vyvětvovací pily.
23 Pojistka spínače
Pojistka spínače deblokuje spínač.
24 Deblokační šoupátko
Deblokační šoupátko slouží k zapnutí vyvětvovací pily.
25 Světla LED
LED signalizuje stav vyvětvovací pily.
26 Spínač
Spínač zapíná a vypíná vyvětvovací pilu.

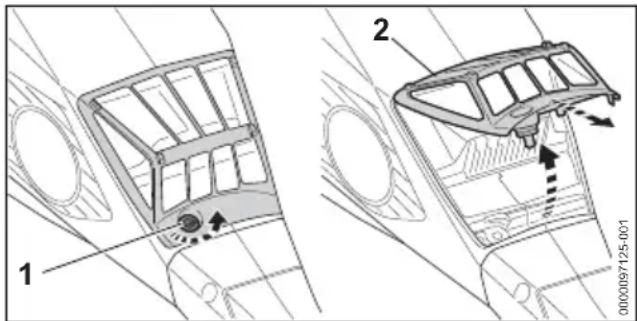

27 Vzduchový filtr
Vzduchový filtr filtruje vzduch nasávaný moto- rem.

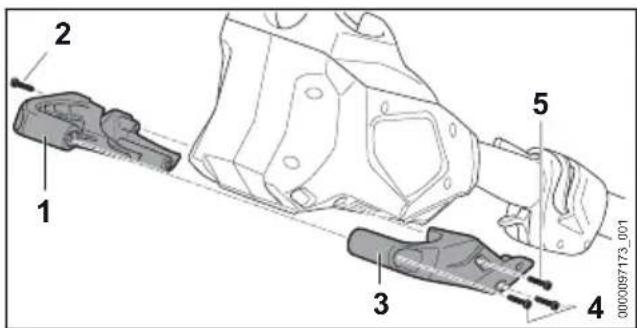

28 Stojan
Stojan slouží k odstavení vyvětvovací pily na zem.
# Výkonový štítek s výrobním číslem
3.2 Vyvětvovací pila
Hadicový hmatec slouží k držení a vedení vyvětvovací pily.
2 Tyč
Tyč spojuje všechny konstrukční díly.
3 Svěrací matice
Svěrací matice slouží k nastavení délky tyče.
4 Řetězka
Řetězka pohání pilový řetěz.
5 Napínací šroub
Napínací šroub slouží k seřízení napnutí řetězu.
6 Uzávěr olejové nádržky
Uzávěr olejové nádržky uzavírá olejovou nádržku.
7 Vodicí lišta
Vodicí lišta vede pilový řetěz.
8 Pilový řetěz
Pilový řetěz řeže dřevo.
9 Doraz

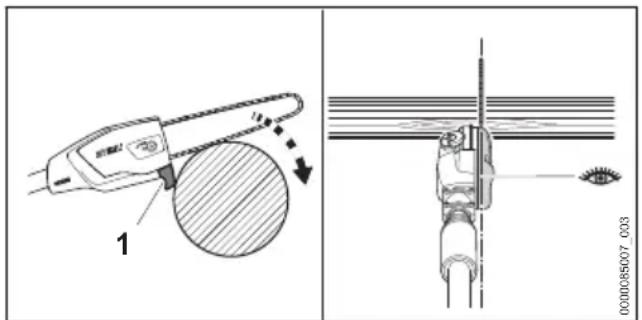

Doraz opírá vyvětvovací pilu během práce o dřevo.
10 Víko řetězky
Víko řetězky zakrývá řetězku a připevňuje vodicí lištu na vyvětvovací pilu.
11 Matice
Matice upevňuje víko řetězky na vyvětvovací pilu.
12 Směrovací lišta
Pomocí směrovací lišty je možné pilový řetěz přesně nasadit.
13 Ochranný kryt řetězu
Ochranný kryt řetězu chrání před kontaktem s pilovým řetězem.
14 Akumulátor
Akumulátor napájí vyvětvovací pilu energií.
15 Světla LED
Světla LED signalizují stav nabití akumulátoru a poruchy.
16 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru. Aktivuje a deaktivuje rádiové rozhraní Bluetooth® (pokud toto existuje).
17 Světla LED „BLUETOOTH®“ (pouze pro akumulátory s ©)
Aretační páčka drží akumulátor v akumulátorové šachtě.
19 Akumulátorová šachta
Kryt rezervuje místo pro Smart Connector 2 A.
21 Ovládací rukojet'
Ovládací rukojeť slouží k ovládání, držení a vedení vyvětvovací pily.
22 Pojistka spínače
Pojistka spínače deblokuje spínač.
23 Deblokační šoupátko
Deblokační šoupátko slouží k zapnutí vyvětvovací pily.
24 Světla LED
LED signalizuje stav vyvětvovací pily.

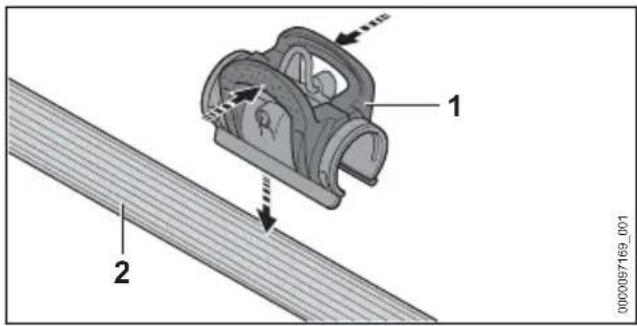

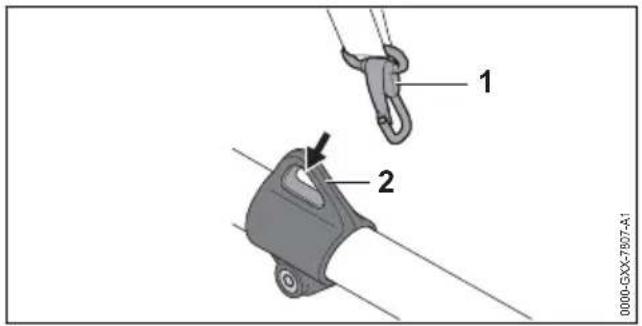

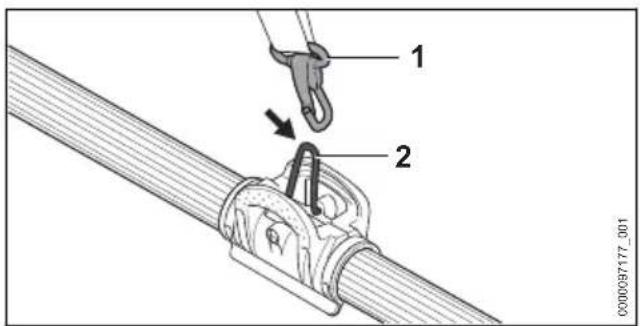

25 Svorka
Svorka slouží k zavěšení nosného systému.
26 Spínač
Spínač zapíná a vypíná vyvětvovací pilu.
27 Vzduchový filtr
Vzduchový filtr filtruje vzduch nasávaný moto- rem.
28 Stojan
Stojan slouží k odstavení vyvětvovací pily na zem.
# Výkonový štítek s výrobním číslem
3.3 Symboly
Tyto symboly se mohou nacházet na vyvětvovací pile a na akumulátoru a mají následující význam:
V této poloze je svěrací matice otevřená. Teleskopická tyč se dá vytáhnout.
V této poloze je svěrací matice zavřená. Teleskopická tyč se nedá vytáhnout.
Tento symbol označuje olejovou nádržku pro adhezní olej pro pilové řetězy.
Tento symbol udává směr běhu pilového řetězu.
Směr otáčení pro napínání pilového řetězu
4 Bezpečnostní pokyny česky
1 dioda LED svítí červeně. Akumulátor je příliš teplý nebo příliš studený.
Tento symbol označuje deblokační šou-pátko.
4 LED blikají červeně. V akumulátoru došlo k poruše.
Akumulátor má rádiové rozhraní Bluetooth® a může být spojen s aplikací STIHL connected.
Údaj vedle symbolu odkazuje na obsah energie akumulátoru podle specifikace výrobce článků. Obsah energie, který je k dispozici při použití, je menší.
Nelikvidujte výrobek s domácím odpadem.
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly na vyvětvovací pile nebo na akumulátoru mají následující význam:
Dodržujte bezpečnostní pokyny a jejich opatření.
Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
Noste ochranné brýle, ochranu sluchu a ochrannou přilbu.
Noste vysokou ochrannou obuv.
Noste ochranné rukavice.
Dodržujte bezpečnostní odstup.
Akumulátor během přerušení práce, přepravy, skladování, údržby nebo opravy vždy vyjměte.
Akumulátor chraňte před horkem a ohněm.
Akumulátor neponořujte do kapalin.
4.2 Řádné používání
Vyvětvovací pila HTA HTA 150.0 slouží k vyvětvování stromů nebo ke zkracování větví stromů.
Vyvětvovací pila HTA HTA 160.0 slouží k vyvětvování vysokých stromů nebo ke zkracování větví vysokých stromů.
Vyvětvovací pila se nesmí používat ke kácení.
Vyvětvovací pila může být používána za deště.
Vyvětvovací pilu napájí energií akumulátor STIHL AP nebo akumulátor STIHL AR.
Akumulátor s Čmožňuje ve spojení s aplikací STIHL connected personalizaci a přenos informací k akumulátoru na základě technologie Bluetooth®.
⚠️ VAROVÁNÍ
■ Akumulátory, které nejsou firmou STIHL pro vyvětvovací pilu povoleny, mohou způsobit požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Vyvětvovací pilu používejte s akumulátorem STIHL AP nebo s akumulátorem STIHL AR.
■ Pokud vyvětvovací pila nebo akumulátor nejsou používány odpovídajícím způsobem dle jejich určení, může dojít k těžkým úrazům či úmrtí osob a mohou vzniknout věcné škody.
- Vyvětvovací pilu používejte tak, jak je to popsáno v tomto návodu k použití.
- Akumulátor používejte tak, jak je to popsáno v tomto návodu k použití, v návodu k použití pro akumulátor STIHL AR, aplikaci STIHL connected pod www.connect.stihl.com.
4.3 Požadavky na uživatele
⚠️ VAROVÁNÍ
■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící vyvětvovací pilou a akumulátorem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zranění.
Návod k použití je třeba si přecíst, porozumět mu a uložit ho pro další potřebu.
česky 4 Bezpečnostní pokyny
- Pokud bude vyvětvovací pila předávána další osobě: zároveň s ní předejte návod k použití.
- Zajistěte, aby uživatel splňoval níže uvedené požadavky:
– Uživatel je odpočatý.
– Uživatel je tělesně, senzoricky a duševně schopen vyvětvovací pilu a akumulátor obsluhovat a pracovat s nimi. Pokud je uživatel tělesně, senzoricky a duševně způsobilý pouze částečně, smí s výrobkem pracovat pouze pod dohledem nebo po zaškolení odpovědnou osobou.
– Uživatel nemůže rozpoznat a dobře odhadnout nebezpečí hrozící vyvětvovací pilou a akumulátorem.
– Uživatel je plnoletý nebo bude podle národních předpisů pod dohledem zaškolován pro výkon povolání.
– Uživatel obdržel instruktáž od odborného prodejce výrobků STIHL nebo od osoby znalé odborné tématiky ještě dříve, než začne s vyvětvovací pilou poprvé pracovat.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ V případě nejasností: vyhledejte odborného prodejce výrobků STIHL.
4.4 Oblečení a vybavení
⚠️ VAROVÁNÍ
■ Během práce mohou být dlouhé vlasy vtaženy do vyvětvovací pily. Uživatel tím může utrpět těžké zranění.
- Dlouhé vlasy svažte a zajistěte tak, aby se nacházely nad rameny.
■ Během práce mohou být předměty vymrštěny velkou rychlostí nahoru. Uživatel se může zranit.
▶ Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a na trhu jsou k dostání s patřičným označením.
■ Během práce vzniká hluk. Hluk může poškodit sluch.
▶ Noste ochranu sluchu.
■ Předměty padající shora mohou vést k poranění hlavy.
▶ Noste ochrannou přilbu.
■ Během práce může dojít k rozvíření prachu. Vdechovaný prach může poškodit zdraví a vyvolat alergické reakce.
- Pokud bude rozvířen prach: noste ochrannou protiprachovou masku.
■ Nevhodný oděv se může zachytit ve dřevě, ve křoví a ve vyvětvovací pile. Uživatelé bez vhodného oděvu mohou utrpět těžká zranění.
▶ Noste těsně přiléhající oděv.
▶ Šály a ozdoby odložte.
■ Během práce se může uživatel pořezat o dřevo. Během čištění či údržby se může uživatel dostat do kontaktu s pilovým řetězem. Uživatel se může zranit.
- Noste pracovní rukavice z odolného materiálu.
■ Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel se může zranit.
▶ Noste pevnou uzavřenou obuv s hrubou podrážkou.
4.5 Pracovní pásmo a okolí
4.5.1 Vyvětvovací pila
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí hrozící vyvětvovací pilou a předměty vymrštěnými do výšky. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.
▶ Dbejte na to, aby nezúčastněné osoby, děti a zvířata zachovávaly odstup 15 m od pracovního okruhu.
- Od předmětů zachovávejte odstup 15 m.
- Vyvětvovací pilu nenechávejte bez dohledu.
- Zajistěte, aby si děti nemohly s vyvětvovací pilou hrát.
■ Elektrické konstrukční díly vyvětvovací pily mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
4 Bezpečnostní pokyny česky
- Nikdy nepracujte ve snadno hořlavém nebo explozivním okolí.
4.5.2 Akumulátor
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí akumulátoru. Nezúčastněné osoby, děti a zvířata mohou být těžce zraněny.
- Nezúčastněné osoby, děti a zvířata nepouštějte do blízkosti stroje.
- Akumulátor nenechávejte bez dozoru.
- Zajistěte, aby si děti nemohly s akumuláto- rem hrát.
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může začít hořet nebo explodovat, nebo může dojít k jeho neopravitelnému poškození. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Akumulátor chraňte před horkem a ohněm.
- Akumulátor neházet do ohně.
- Akumulátor nenabíjejte, nepoužívejte a neskladuje mimo uvedené teplotní rozsahy, 20.6.
- Akumulátor neponořujte do kapalin.
- Akumulátor nepřibližujte ke kovovým malým předmětům.
- Akumulátor nevystavujte vysokému tlaku.
- Akumulátor nevystavujte mikrovlnám.
- Akumulátor chraňte před chemikáliemi a solemi.
4.6 Bezpečnosti odpovídající stav
4.6.1 Vyvětvovací pila
Vyvětvovací pila je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Vyvětvovací pila není poškozená.
– Vyvětvovací pila je čistá.
– Ovládací prvky fungují a nejsou změněny.
– Mazání pilového řetězu je funkční.
- Vyběhané stopy na řetězce nejsou hlubší než 0,5 mm.
- Na stroji je namontovaná jedna kombinace uvedená v tomto návodu k použití sestávající z vodicí lišty a pilového řetězu.
– Vodicí lišta a pilový řetěz jsou správně namon- továny.
– Pilový řetěz je správně napnutý.
– Je namontováno pouze originální příslušenství STIHL určené pro tuto vyvětvovací pilu.
– Příslušenství je namontováno správně.
– Uzávěr olejové nádržky je uzavřen.
▲ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracujte s nepoškozenou vyvětvovací pilou.
▶ Pokud je vyvětvovací pila znečištěná: vyvětvovací pilu vyčistěte. - Vyvětvovací pilu neměňte. Výjimka: Montáž jedné kombinace uvedené v tomto návodu k použití sestávající z vodicí lišty a pilového řetězu.
- Pokud nefungují ovládací prvky: s vyvětvovací pilou nepracujte.
▶ Montujte pouze originální příslušenství STIHL určené pro tuto vyvětvovací pilu.
▶ Vodicí lištu a pilový řetěz namontujte tak, jak je to popsáno v tomto návodu k použití.
▶ Příslušenství namontujte tak, jak je to popsáno v tomto návodu k použití nebo v návodu k použití daného příslušenství.
- Do otvorů vyvětvovací pily nestrkejte žádné předměty.
▶ Uzavřete uzávěr olejové nádržky.
- Opotřebované nebo poškozené informační štítky vyměňte.
▶ V případě nejasností: vyhledejte odborného prodejce výrobků STIHL.
4.6.2 Vodící lišta
Vodící lišta je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Vodící lišta není poškozená.
– Vodící lišta není deformovaná.

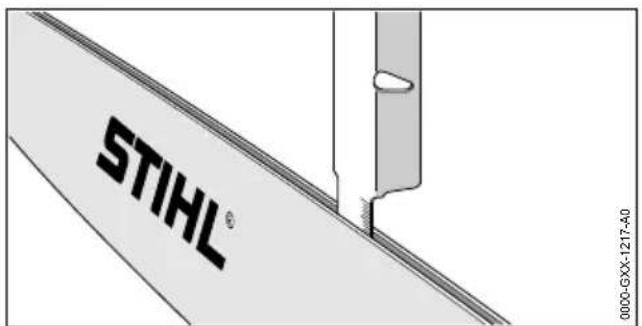

– Drážka je hluboká jako minimálně povolená hloubka drážky nebo hlubší, 20.4.
– Můstky drážky jsou bez otřepů.
– Drážka není ani zúžená, ani roztažená.
▲ VAROVÁNÍ
■ V bezpečnosti neodpovídajícím stavu nemůže již vodící lišta pilový řetěz správně vést. Obíhající pilový řetěz může z vodící lišty spadnout. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracovat s nepoškozenou motorovou pilou.
▶ Pokud je hloubka drážky menší než minimální povolená hloubka drážky: vodící lištu vyměnit.
▶ Vodící lištu jednou týdně zbavit otrépů.
česky 4 Bezpečnostní pokyny
▶ V případě stávajících nejasností: vyhledat odborného prodejce výrobků STIHL.
4.6.3 Pilový řetěz
Pilový řetěž je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Pilový řetěz není poškozený.
– Pilový řetěz je správně naostřen.

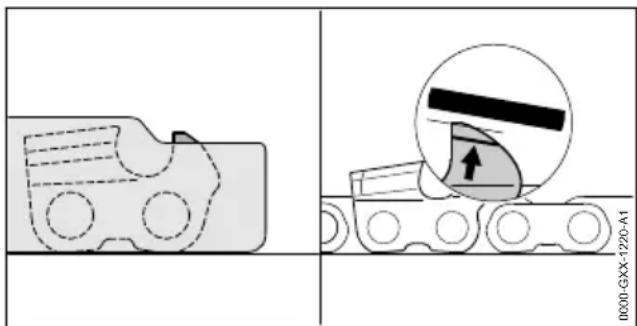

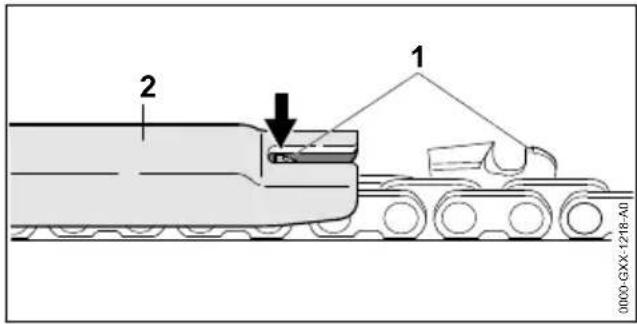

– Značky opotřebení na řezných zubech jsou viditelné.
▲ VAROVÁNÍ
■ V bezpečnosti neodpovídajícím stavu nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracovat s nepoškozeným pilovým řetězem.
- Správně naostřit pilový řetěz.
▶ V případě nejasností vyhledat odborného prodejce výrobků STIHL.
4.6.4 Akumulátor
Akumulátor je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Akumulátor není poškozen.
– Akumulátor je čistý a suchý.
– Akumulátor funguje a není pozměněn.
⚠️ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemůže akumulátor již bezpečně fungovat. Osoby mohou utrpět těžká zranění.
- Pracujte s nepoškozeným a fungujícím akumulátorem.
▶ Poškozený nebo defektní akumulátor nenabíjejte. - Pokud je akumulátor znečištený: akumulátor vyčistit a nechat uschnout.
- Pokud je akumulátor mokrý nebo vlhký: akumulátor nechat uschnout, 20.7.
- Akumulátor neměnit.
- Do otvorů akumulátoru nestrkejte žádné předměty.
▶ Elektrické kontakty akumulátoru nespojujte a nezkratujte kovovými předměty. - Akumulátor neotvírejte.
- Opotřebované nebo poškozené informační štítky vyměňte.
■ Z poškozeného akumulátoru může vytékat kapalina. Pokud by se kapalina dostala do styku s pokožkou nebo očima, může dojít k podráždění pokožky či očí.
▶ Zabraňte kontaktu s kapalinou.
▶ Pokud došlo ke kontaktu s pokožkou: dotčená místa pokožky umyjte velkým množstvím vody a mýdlem.
▶ Pokud došlo ke kontaktu s očima: vyplachujte oči nejméně po dobu 15 minut velkým množstvím vody a vyhledejte lékaře.
■ Poškozený nebo defektní akumulátor může být nezvykle cítit, může kouřit nebo hořet. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Pokud je akumulátor neobvykle cítit nebo kouří: akumulátor nepoužívejte a nepřibližujte ho k hořlavým látkám.
▶ Pokud akumulátor hoří: pokuste se uhasit akumulátor hasicím přístrojem nebo vodou.
4.7 Pracovní postup
4.7.1 Řezání
▲ VAROVÁNÍ
■ Pokud se v okolí pracovní oblasti nezdržují žádné osoby v doslechové vzdálenosti, nemůže být v nouzovém případě poskytnuta žádná pomoc.
- Zajistěte, aby se v okolí v doslechové vzdálenosti pracovní oblasti zdržovaly osoby.
■ Uživatel již v určitých situacích nemůže soustředěně pracovat. Uživatel může ztratit kontrolu nad vyvětvovací pilou, zakopnout, upadnout a těžce se zranit.
▶ Pracujte klidně a s rozvahou.
▶ Pokud jsou světelné poměry a viditelnost špatné: s vyvětvovací pilou nepracujte.
▶ Vyvětvovací pilu obsluhujte sám/sama.
▶ Dávejte pozor na překážky.
- Při práci stůjte na zemi a udržujte rovno-váhu. Pokud je nutné pracovat ve výškách: používejte vysokozdvižnou pracovní plošinu nebo bezpečné lešení.
- Pokud se dostaví známky únavy: udělejte si pracovní přestávku.
■ Běžící pilový řetěz může uživatele pořezat. Uživatel tím může utrpět těžké zranění.
▶ Nedotýkejte se běžícího pilového řetězu.
▶ Pokud je pilový řetěz nějakým předmětem zablokován: vypněte vyvětvovací pilu a vyjměte akumulátor. Teprve potom předmět odstraňte.
■ Běžící pilový řetěz se zahřívá a protahuje se. Pokud pilový řetěz není dostatečně mazán a dodatečně napínán, může z vodicí lišty spadnout nebo se přrethnout. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Používejte adhezní olej pro pilové řetězy.
4 Bezpečnostní pokyny česky
Během práce pravidelně kontrolujte napnutí pilového řetězu. Pokud je napnutí řetězu příliš slabé: pilový řetěz napněte.
■ Pokud se vyvětvovací pila během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Práci ukončete, akumulátor vyjměte a vyhledejte odborného prodejce výrobků STIHL.
■ Během práce může vyvětvovací pila způsobit vznik vibrací.
▶ Noste rukavice.
- Práci přerušujte přestávkami. - Pokud se vyskytnou náznaky poruch prokrvení: vyhledejte lékaře.
■ Pokud běžící pilový řetěz narazí na tvrdý předmět, může dojít ke vzniku jisker. Jiskry mohou ve snadno vznětlivém prostředí vyvolat požáry. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Nikdy nepracujte ve snadno vznětlivém prostředí.
Když se spínač pustí, běží pilový řetěz ještě krátce dál. Pohybující se pilový řetěz může někoho pořezat. Osoby mohou utrpět těžká zranění.
- Vyvětvovací pilu držte pevně oběma rukama a počkejte, až se pilový řetěz zastaví.
■ V nebezpečné situaci může uživatel propadnout panice a nosný systém nesejmout. Uživatel tím může utrpět těžké zranění.
- Předem nacvičte odložení nosného systému.
⚠️ VAROVÁNÍ


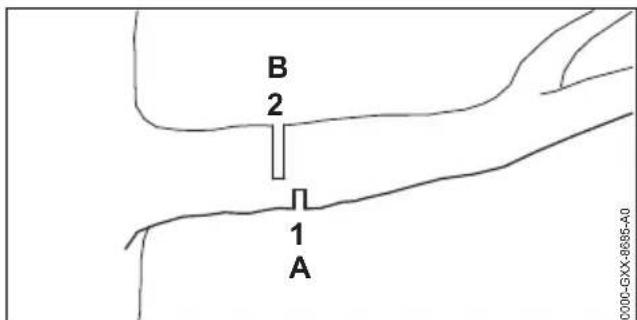

B 2 1 A 000-CGX-8885-A0■ Pokud se řeže dřevo pod pnutím, může dojít k zaklesnutí vodicí lišty. Uživatel může ztratit kontrolu nad vyvětvovací pilou a těžce se zranit.
- Nejdříve proved'te odlehčovací řez (1) do tlakové strany (A), poté proved'te dělicí řez (2) směrem ke kmenu stromu do tažné strany (B).
NEBEZPEČÍ
■ Pokud se pracuje v okolí kabelů vedoucích elektrický proud, může s nimi pilový řetěz přijít do kontaktu a poškodit je. Uživatel může utrpět těžké nebo smrtelné zranění.
▶ Dodržovat odstup 15 m od napětí vodících kabelů.
4.7.2 Odvětvování

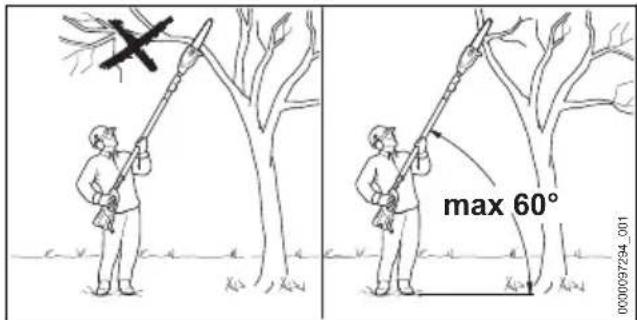

Odvětvování ve výši (HTA 150.0, HTA 160.0)
■ Během odvětvování ve výši může spadnout odříznutá větev dolů. Uživatel se může vážně zranit.
- Nikdy nestůjte pod větví, která se odřezává. - Dodržujte maximálně úhel 60° k horizontále.

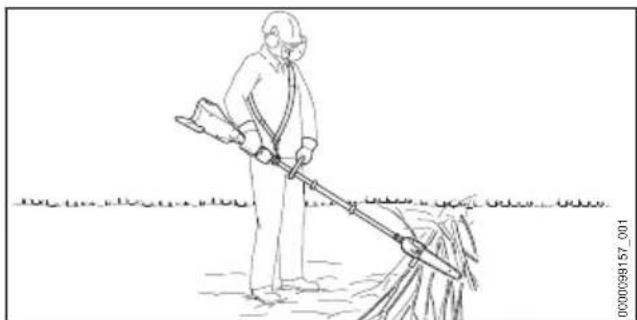

Odvětvování nízko (HTA 150.0)
■ Během odvětvování může spadnout odříznutá větev dolů. Uživatel může zakopnout, upadnout a těžce se zranit.
- Držte vyvětvovací pilu tak, aby se nedotýkala země.
česky 4 Bezpečnostní pokyny
- Vyvětvovací pilu používejte pouze v kombinaci se závěsným zařízením k vyvětvování nízko. Další nosné systémy, které se smějí používat, jsou uvedeny v tomto návodu k použití, 22.
4.8 Reakční síly
4.8.1 Zpětný ráz


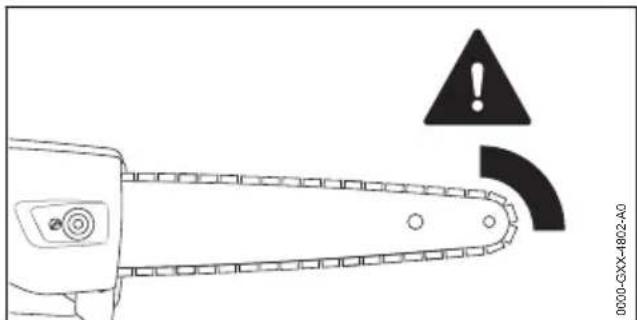

0000-CXX-4802-A0Zpětný ráz může vzniknout níže uvedenými příčinami:
- Běžící pilový řetěz narazí ve vrchní čtvrtině hrotu vodící lišty na nějaký tvrdý předmět a je rychle zbržděn.
- Obíhající pilový řetěz je sevřen na hrotu vodící lišty.
⚠️ VAROVÁNÍ
■ Pokud dojde ke zpětnému rázu, může být vyvětvovací pila vymrštěna nahoru směrem k uživateli. Uživatel může ztratit kontrolu nad vyvětvovací pilou a může být těžce zraněn nebo usmrcen.
- Vyvětvovací pilu držet pevně oběma rukama.
▶ Tělo pracovníka se musí nacházet mimo prodloužené výkyvné pásmo vyvětvovací pily.
- Pracovat tak, jak je to popsáno v tomto návodu k použití.
- Nikdy nepracovat v pásmu okolo vrchní čtvrtiny hrotu vodící lišty.
- Pracovat se správně naostřeným a správně napnutým pilovým řetězem.
- Používat pilový řetěz se sníženou tendencí ke zpětnému rázu.
- Používat vodící lištu s malým hrotem lišty.
▶ Řezat na plný plyn.
4.8.2 Vtažení
Pokud se pracuje se spodní větví vodící lišty, je vyvětvovací pila tažená pryč od uživatele.
⚠️ VAROVÁNÍ
■ Pokud běžící pilový řetěz narazí na tvrdý předmět a rychle se zbrzdí, může být vyvětvovací pila náhle velmi silně odtažena pryč od uživatele. Uživatel může ztratit kontrolu nad vyvětvovací pilou a může být těžce zraněn nebo usmrcen.
- Vyvětvovací pilu držet pevně oběma rukama.
▶ Pracovat tak, jak je to popsáno v tomto návodu k použití.
▶ Vodící lištu vést rovně v řezu.
► Ozubený doraz správně nasadit.
▶ Rezat na plný plyn.
4.8.3 Zpětný ráz


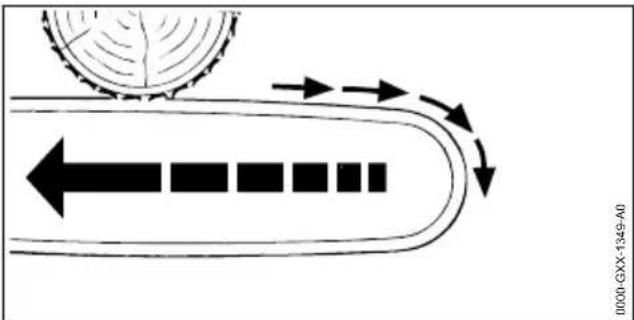

Pokud se pracuje s vrchní větví vodící lišty, je vyvětvovací pila odražena směrem k uživateli.
⚠️ VAROVÁNÍ
■ Pokud běžící pilový řetěz narazí na tvrdý předmět a rychle se zbrzdí, může být vyvětvovací pila náhle velmi silně odmrštěna k uživateli. Uživatel může ztratit kontrolu nad vyvětvovací pilou a může být těžce zraněn nebo usmrcen.
- Vyvětvovací pilu držet pevně oběma rukama.
▶ Pracovat tak, jak je to popsáno v tomto návodu k použití.
▶ Vodící lištu vést rovně v řezu.
4 Bezpečnostní pokyny česky
- Řezat na plný plyn.
4.9 Přeprava
4.9.1 Vyvětvovací pila
▲ VAROVÁNÍ
■ Během přepravy se může vyvětvovací pila převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
▶ Vyjměte akumulátor.
- Nasuňte kryt řetězu na vodicí lištu tak, aby byla celá vodicí lišta zakrytá.
- Vvětvovací pilu zajistěte upínacím popruhem, řemenem nebo síťkou tak, aby se nemohla převrátit ani pohnout.
4.9.2 Akumulátor
▲ VAROVÁNÍ
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může být poškozen a může dojít ke vzniku věcných škod.
▶ Poškozený akumulátor nepřepravujte.
■ Během přepravy se může akumulátor převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
- Akumulátor v balení zabalte tak, aby se nemohl pohybovat.
- Balení zajistěte tak, aby se nemohlo pohybovat.
4.10 Skladování
4.10.1 Vyvětvovací pila
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí hrozící vyvětvovací pilou. Děti mohou utrpět těžké úrazy.
▶ Vyjměte akumulátor.
▶ Nasuňte kryt řetězu na vodicí lištu tak, aby byla celá vodicí lišta zakrytá.
▶ Vyvětvovací pilu skladujte mimo dosah dětí.
■ Elektrické kontakty na vyvětvovací pile a kovové konstrukční díly mohou vlivem vlhka zkorodovat. Vyvětvovací pila se může poškodit.
▶ Vyjměte akumulátor.
- Vyvětvovací pilu skladujte v čistém a suchém stavu.
4.10.2 Akumulátor
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí vyplývající z akumulátoru. Děti mohou utrpět těžké úrazy.
- Akumulátor skladujte mimo dosah dětí.
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může dojít k neopravitelnému poškození.
- Akumulátor skladujte v čistém a suchém stavu.
- Skladujte akumulátor v uzavřeném prostoru.
- Akumulátor skladujte odděleně od vyvětvovací pily.
▶ Pokud je akumulátor uložen v nabíječce: odpojte síťový konektor a uložte akumulátor se stavem nabití mezi 40 % a 60 % (2 zelená svítící světla LED).
- Akumulátor je třeba skladovat v rámci zadaných teplotních mezí, 20.6.
4.11 Čištění, údržba a opravy
▲ VAROVÁNÍ
■ Pokud je akumulátor během čištění, údržby nebo opravy vsazen, může dojít k nechtěnému zapnutí vyvětvovací pily. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Vyjměte akumulátor.
■ Agresivní čisticí prostředky, čištění pomocí vodního proudu nebo špičatými předměty mohou vyvětvovací pilu, vodicí lištu, pilový řetěz nebo akumulátor poškodit. Pokud se vyvětvovací pila, vodicí lišta, pilový řetěz nebo akumulátor nečistí správně, nemohou konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění.
- Vyvětvovací pilu, vodicí lištu, pilový řetěz a akumulátor čistěte tak, jak je to popsáno v tomto návodu k použití.
česky 5 Příprava vyvětvovacích nůžek k použití
■ Pokud se vyvětvovací pila, vodicí lišta, pilový řetěz nebo akumulátor neudržují nebo neopravují správně, nemohou konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Vyvětvovací pilu a akumulátor nikdy neopravujte ani neprovádějte údržbářské úkony sám/sama.
▶ Pokud se na vyvětvovací pile nebo na akumulátoru musí provést údržbářské úkony nebo opravy: vyhledejte odborného pro-dejce výrobků STIHL.
▶ Na vodicí liště a pilovém řetězu provádějte údržbářské úkony a opravy tak, jak je to popsáno v tomto návodu k použití.
■ Během čištění nebo údržby pilového řetězu se může uživatel pořezat o ostré řezné zuby. Uživatel se může zranit.
- Noste pracovní rukavice z odolného materiálu.
5 Příprava vyvětvovacích nůžek k použití
5.1 Příprava vyvětvovací pily k použití
Před každým započetím práce se musí provést níže uvedené kroky:
- Zajistěte, aby se níže uvedené konstrukční díly nacházely v bezpečném stavu:
– Vvětvovací pila, 14.6.1.
– Vodicí lišta, 14.6.2.
– Pilový řetěz, 14.6.3. - Akumulátor, 4.6.4.
Zkontrolujte akumulátor, 11.6. - Akumulátor zcela nabijte tak, jak je to popsáno v návodu k použití pro nabíječky STIHL AL 101, 301, 301-4, 500.
▶ Vyčistěte vyvětvovací pilu, 📄 16.1. - Smontujte vyvětvovací pilu, 8.1.
- Namontujte kruhovou trubkovou ruko-jet' (HTA 150.0), 8.2.
- Namontujte svorku (HTA 160.0), 8.3.
▶ Namontujte stojan 18.4.
▶ Namontujte doraz, 18.5. - Namontujte vodicí lištu a pilový řetěz, 18.6.1.
▶ Napněte pilový řetěz, 8.7.
▶ Doplňte adhezní olej pro pilové řetězy, 8.8.
▶ Nastavte délku tyče, 2.1.
▶ Vyrovnejte svorku (HTA 160.0), 12.2.

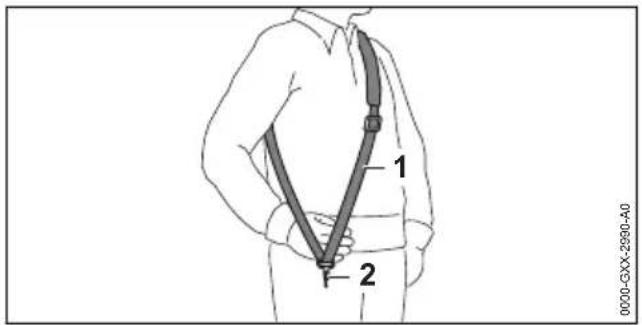

▶ Nasad'te a nastavte nosný systém, 2.3.
▶ Zkontrolujte ovládací prvky, 1.4.
Zkontrolujte mazání pilového řetězu, 1.5.
▶ Pokud tyto kroky nemohou být provedeny: vyvětvovací pilu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
5.2 Spojte akumulátor pomocí rádiového rozhraní Bluetooth® s aplikací STIHL connected
Zaktivujte rádiové rozhraní Bluetooth® na koncovém mobilním zařízení.
Zaktivujte rádiové rozhraní Bluetooth® na akumulátoru, 7.1.
- Z App Store si na koncové mobilní zařízení stáhněte aplikaci STIHL connected a vytvořte si účet.
▶ Otevřete aplikaci STIHL connected a přihlaste se.
- Přidejte akumulátor do aplikace STIHL connected a postupujte podle pokynů na obrazovce.
Možnosti kontaktu a další informace jsou k nalezení na https://support.stihl.com nebo v aplikaci STIHL connected.
Aplikace STIHL connected je k dispozici v závislosti na trhu.
6 Nabíjení akumulátoru a světla LED
6.1 Nabíjení akumulátoru
Délka doby nabíjení závisí na různých vlivech, např. na teplotě akumulátoru nebo na teplotě okolí. Aby se dosáhlo optimálního výkonu, dbejte na dodržování doporučených teplotních mezí, 20.7. Skutečná délka doby nabíjení se může odchylovat od uvedené délky doby nabíjení. Délka doby nabíjení je uvedena na adrese www.stihl.com/charging-times.
- Akumulátor nabíjejte tak, jak je to popsáno v návodu k proužití pro nabíječky STIHL AL 101, 301, 301-4, 500.
6.2 Indikace stavu nabití
▶ Stiskněte tlačítko (1).
Světla LED svítí po dobu cca 5 vteřin zeleně a udávají stav nabití.
- Pokud pravé světlo LED bliká zeleně: nabijte akumulátor.
6.3 Světla LED na akumulátoru
Světla LED mohou signalizovat stav nabití nebo poruchy na akumulátoru. Světla LED mohou svítit zeleně nebo červeně nebo blikat.
Pokud světla LED svítí zeleně nebo blikají, je signalizován stav nabití.
- Pokud světla LED svítí červeně nebo blikají: odstranit závady, 9.
Ve vyvětvovací pile nebo v akumulátoru je porucha.
7.1 Aktivace rádiového rozhraní Bluetooth®
- Pokud má akumulátor rádiové rozhraní Bluetooth®: stiskněte tlačítko a držte ho stisknuté tak dlouho, dokud se modře nerozsvítí světlo LED „BLUETOOTH®“ vedle symbolu Gna cca 3 vteřin.
Rádiové rozhraní Bluetooth® na akumulátoru je zaktivováno.
7.2 Deaktivace rádiového rozhraní Bluetooth®
- Pokud má akumulátor rádiové rozhraní Bluetooth®: stiskněte tlačítko a držte ho stisknuté tak dlouho, dokud světlo LED „BLUETOOTH®“
vedle symbolu ☒ nezabliká šestkrát modře.
Rádiové rozhraní Bluetooth® na akumulátoru je deaktivováno.
8 Smontování vyvětvovacích nůžek
8.1 Smontování vyvětvovací pily
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Nastavte délku tyče na a = 10 cm (HTA 160.0)
▶ Označte tyč (2) u b = 6 cm.


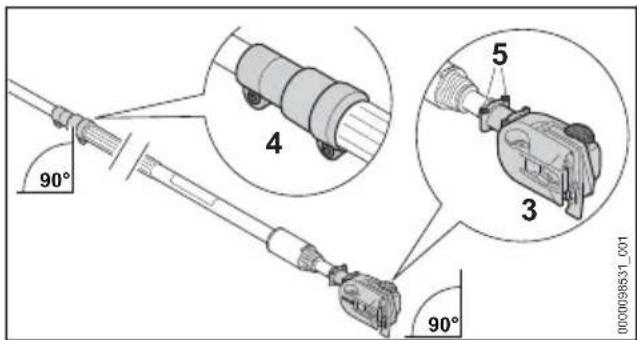

90° 4 5 3 90° 000008631_001- Vyrovnejte svěrací objímku (4) (HTA 160.0) a převodovku (3) tak, jak je to znázorněno.
▶ Nasuňte převodovku (3) na tyč (2) až ke značce b.
▶ Pevně utáhněte šrouby (5).
▶ Pokud se převodovka (3) nedá nasunout na tyč (2) až ke značce b:
- Otáčejte maticí (7) v protisměru chodu hodinových ručiček tak dlouho, až se víko řetězky (6) dá sejmout.
▶ Sejměte víko řetězky (6).
- Otáčejte řetězkou (8) a nasuňte převodovku (3) na tyč (2) až ke značce b.
- Přiložte víko řetězky (6) k vyvětvovací pile tak, aby lícovalo s vyvětvovací pilou.
▶ Našroubujte matici (7) a pevně ji utáhněte.
HTA 160.0
▶ Stáhněte ochrannou čepičku (11).
- Otáčejte tyčí (2) a tlačte ji směrem k ovládací rukojeti (12) tak dlouho, až je vzdálenost c = 2 cm.


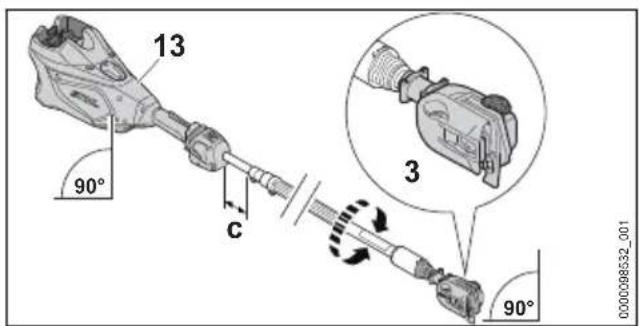

13 90° C 3 90° 000008532_001- Vyrovnejte skřín (13) a převodovku (3) tak, jak je to znázorněno.

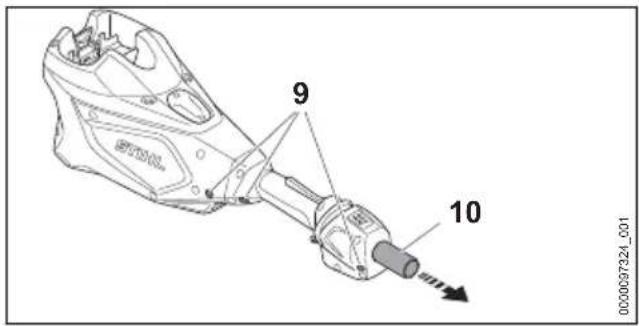

▶ Pevně utáhněte šrouby (9).
Vyvětvovací pila nemusí být k čištění znovu rozmontována.
8.2 Montáž kruhové trubkové ruko- jeti (HTA 150.0)
- Vypněte vyvětvovací pilu a vyjměte akumulátor.


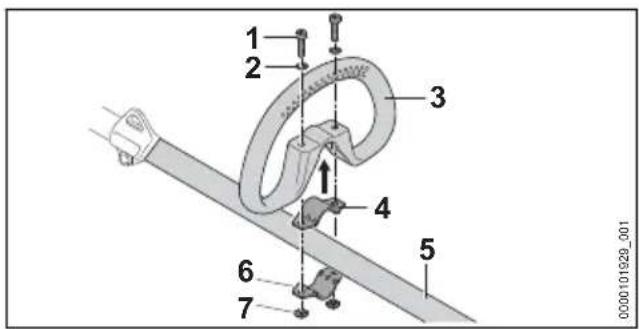

1 2 3 4 5 6 7 0000101928_001▶ Třmen (4) vložte do kruhové trubkové rukojeti (3).
Kruhovou trubkovou rukojeť (3) společně s třmenem (4) nasad'te na tyč (5).
▶ Podložky (2) nasadte na šrouby (1).
▶ Třmen (6) zatlačte na tyč (5).
▶ Prosuňte šrouby (1) otvory v kruhové trubkové rukojeti (3) a ve třmenech (4 a 6).
▶ Našroubujte matice (7) a pevně je utáhněte.
8.3 Montáž svorky (HTA 160.0)
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Stiskněte svorku (1) dohromady a nasad'te ji na hadicový hmatec (2).
Svorka se nemusí opět demontovat.
8.4 Montáž stojanu
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Zašroubujte šroub (2). - Přiložte pravou polovinu stojanu (3) bočně ke krytu.
▶ Zašroubujte šroub (5). - Zašroubujte šrouby (4) a pevně je utáhněte.
▶ Pevně utáhněte šroub (2) a šroub (5).
Stojan již nemusí být demontován.
8 Smontování vyvětvovacích nůžek česky
8.5 Montáž dorazu (HTA 150.0)
▶ Přiložte doraz (1).
▶ Šroub (2) zašroubujte.
▶ Šroub (3) zašroubujte a přidržte matici (4).
▶ Utáhněte pevně šroub (2) a šroub (3).
8.6 Montáž a demontáž vodící lišty a pilového řetězu
8.6.1 Montáž vodicí lišty a pilového řetězu
Kombinace vodicí lišty a pilového řetězu, které se hodí k řetězce a smějí být namontovány, jsou uvedeny v technických datech, 21.1.
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Otáčejte maticí (1) v protisměru chodu hodinových ručiček tak dlouho, až se víko řetězky (2) dá sejmout.
▶ Sejměte víko řetězky (2). - Otáčejte napínacím šroubem (3) v protisměru chodu hodinových ručiček tak dlouho, až napínací smykadlo (4) přilehne vlevo k tělesu.

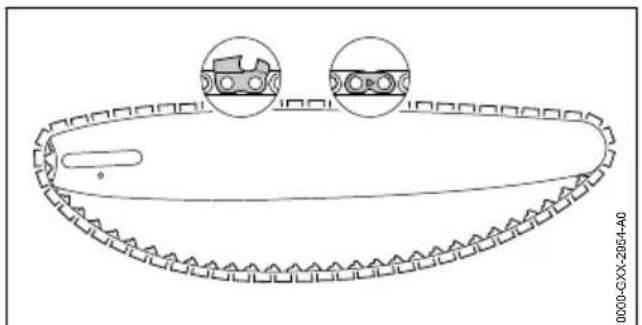

Pilový řetěz vložte do drážky vodicí lišty tak, aby šipky na spojovacích článcích pilového řetězu na horní straně ukazovaly ve směru běhu pilového řetězu.
– Vodicí články pilového řetězu sedí v zubech řetězky (7).
– Šroub s nákružkem (5) sedí v podlouhlém otvoru vodicí lišty (6). - Čep napínacího smykadla (4) sedí v otvoru (8) vodicí lišty (6).
Orientace vodicí lišty (6) nehraje žádnou roli. Natistěný nápis na vodicí liště (6) může být i vzhůru nohama.
Vodicí lišta (6) a pilový řetěz přiléhají k vyvětvovací pile. - Přiložte víko řetězky (2) k vyvětvovací pile tak, aby lícovalo s vyvětvovací pilou.
▶ Našroubujte matici (1) a pevně ji utáhněte.
8.6.2 Demontáž vodicí lišty a pilového řetězu
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Otáčejte maticí v protisměru chodu hodinových ručiček tak dlouho, až se dá víko řetězky sejmout.
▶ Víko řetězky sejměte.
- Napínacím šroubem otáčejte v protisměru chodu hodinových ručiček až na doraz. Pilový řetěz je povolen.
▶ Sejměte vodicí lištu a pilový řetěz.
česky 8 Smontování vyvětvovacích nůžek
8.7 Napínání pilového řetězu
Během práce se pilový řetěz prodlužuje nebo smršťuje. Napnutí pilového řetězu se mění. Během práce se musí napnutí pilového řetězu pravidelně kontrolovat a musí se provádět dodatečné napnutí.
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
– Vzdálenost a ve středu vodicí lišty je 1 mm až 2 mm.
– Pilový řetěz lze ještě po vodicí liště dvěma prsty a s nepatrnou silou táhnout.
Držte vodicí lištu u jejího hrotu i nadále nadzvednutou a pevně utáhněte matici (1).
▶ Pokud vzdálenost a ve středu vodicí lišty není 1 mm až 2 mm: pilový řetěz znovu napněte.
8.8 Plnění adhezního oleje pro pilové řetězy
Adhezní olej pro pilové řetězy maže a chladí obíhající pilový řetěz.
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Vyvětvovací pilu položte na rovnou plochu tak, aby uzávěr olejové nádržky směřoval nahoru.
- Pásmo okolo uzávěru olejové nádržky očistěte vlhkým hadrem.
- Křídlo uzávěru olejové nádržky vyklopte.
- Uzávěrem olejové nádržky otočte v protisměru chodu hodinových ručiček až na doraz.
▶ Uzávěr olejové nádržky sejměte.
Adhezní olej pro pilové řetězy vlijte tak, aby nedošlo k žádnému rozlití adhezního oleje a aby olejová nádržka nebyla naplněna až po okraj.
▶ Pokud je křídlo uzávěru olejové nádržky sklopeno: křídlo vyklopte.
- Uzávěr olejové nádržky zamáčkněte směrem dolů a přitom jím otočte ve směru chodu hodinových ručiček až na doraz.
Uzávěr olejové nádržky se slyšitelně zaaretuje. Značka (1) směřuje ke značce (3).
- Zkontrolujte, jestli se uzávěr olejové nádržky dá vytáhnout nahoru.
Když se uzávěr olejové nádržky nedá vytáhnout nahoru: křídlo uzávěru olejové nádržky sklopte.
Olejová nádržka je uzavřena.
Pokud se uzávěr olejové nádržky dá vytáhnout nahoru, je nutné provést níže uvedené kroky:
- Uzávěr olejové nádržky nasadte v libovolné poloze.
- Uzávěr olejové nádržky zamáčkněte směrem dolů a přitom jím otočte ve směru chodu hodinových ručiček až na doraz.
- Uzávěr olejové nádržky zamáčkněte směrem dolů a otáčejte jím v protisměru chodu hodinových ručiček tak dlouho, až bude značka (1) ukazovat na značku (2).
- Znovu se pokuste olejovou nádržku uzavřít.
9 Vsazení a vyjmutí akumulátoru česky
- Pokud se olejová nádržka i nadále nedá uzavřít: s vyvětvovací pilou nepracujte a vyhledejte odborného prodejce výrobků STIHL. Vyvětvovací pila není ve stavu odpovídajícím bezpečnosti.
9 Vsazení a vyjmutí akumu- látoru
9.1 Vsazení akumulátoru

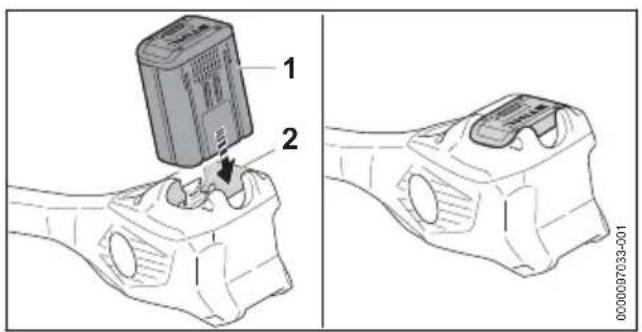

- Akumulátor (1) zamáčkněte do akumulátorové šachty (2) až na doraz. Akumulátor (1) s kliknutím zapadne a je zafixován.
- Položte vyvětvovací pilu na rovnou plochu.
▶ Stiskněte obě aretační páčky (1). Akumulátor (2) je deblokován a lze ho vyjmout.
10 Zapnutí a vypnutí vyvětvo- vacích nůžek
10.1 Zapněte vyvětvovací pilu
- Vvětvovací pilu držte pevně jednou rukou za ovládací rukojet' tak, aby palec obepínal ovládací rukojet'.
- Držte vyvětvovací pilu druhou rukou za hadicový hmatec tak, aby palec hadicový hmatec obepínal.
▶ Rukou stiskněte pojistku spínače (1) a držte ji stisknutou.
- Posuňte deblokační šoupátko (2) palcem směrem ke kruhové trubkové rukojeti.
Světlo LED svítí.
- Ukazováčkem stiskněte spínač (3) a stisknutý ho držte.
Vyvětvovací pila akceleruje a pilový řetěz se rozběhne.
Čím více se spínač (3) tiskne, tím rychleji běží pilový řetěz.
Vyvětvovací pilu lze zapnout také tak, že nejprve stisknete deblokační tlačitko (2) a během 5 sekund (zatímco blikají světla LED) stisknete pojistku spínače (1). Spínač (3) je nyní odblokován a vyvětvovací pila je připravena k použití.
Když se po nastartování spínač (3) a pojistka spínače (1) po zapnutí pustí, bliká světlo LED ještě po dobu 5 sekund. Po dobu blikání světla LED se může vyvětvovací pila opět zapnout, aniž by byla zaktivována pojistka spínače (2).
10.2 Vypnutí vyvětvovací pily
▶ Pust'te spínač a pojistku spínače.
▶ Počkejte, až se pilový řetěz po cca 1 sekundě již nepohybuje.
▶ Pokud se pilový řetěz po cca 1 sekundě stále ještě pohybuje, vyjměte akumulátor a vyhle-dejte odborného prodejce výrobků STIHL. Vyvětvovací pila je defektní.
11 Kontrola vyvětvovacích nůžek a akumulátoru
11.1 Kontrola řetězky
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Demontujte víko řetězky.
▶ Demontujte vodicí lištu a pilový řetěz.
- Vyběhané stopy na řetězce přezkoušejte porovnávacím kalibrem STIHL.
- Pokud jsou vyběhané stopy hlubší než a = 0,5 mm: vyvětvovací pilu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
Řetězka musí být vyměněna.
11.2 Kontrola vodicí lišty
- Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Demontujte pilový řetěz a vodicí lištu.
▶ Vodicí lištu vyměňte, pokud je splněna jedna z níže uvedených podmínek:
– Vodicí lišta je poškozená.
– Naměřená hloubka drážky je menší než nejmenší povolená hloubka drážky vodicí lišty, 20.4.
– Drážka vodicí lišty je zúžená nebo roztažená.
▶ V případě nejasností: vyhledejte odborného prodejce výrobků STIHL.
11.3 Kontrola pilového řetězu
- Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Pokud omezovač hloubky (1) přesahuje pilovací měrku (2): omezovač hloubky (1) dodatečně spilujte, 7.3.
- Pokud není některá ze značek opotřebení na některém řezném zubu viditelná: motorovou pilu nepoužívejte a vyhledejte odborného pro-dejce výrobků STIHL.
Pilovací měrkou STIHL zkontrolujte, je-li dodržen úhel ostření řezných zubů o velikosti 30°. Pilovací měrka STIHL musí být vhodná pro rozteč pilového řetězu. - Pokud není úhel ostření o velikosti 30° dodržen: pilový řetěz naostřete.
▶ V případě nejasností: vyhledejte odborného prodejce výrobků STIHL.
11.4 Kontrola ovládacích prvků
Pojistka spínače a spínač
▶ Vyjměte akumulátor.
- Zkuste stisknout spínač bez stisknutí pojistky spínače.
- Pokud se spínač dá stisknout: vyvětvovací pilu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
Pojistka spínače je defektní.
▶ Stiskněte pojistku spínače a držte ji stisknutou.
▶ Stiskněte spínač a opět ho pust'te.
12 Práce s vyvětvovacími nůžkami česky
▶ Pokud se spínač nebo pojistka spínače těžko pohybují nebo se neodpruží zpět do výchozí polohy: vyvětvovací pilu nepoužívejte a vyhle-dejte odborného prodejce výrobků STIHL. Spínač nebo pojistka spínače jsou defektní.
Zapnutí vyvětvovací pily
▶ Vsad'te akumulátor.
▶ Stiskněte pojistku spínače a držte ji stisknutou.
- Posuňte deblokační šoupátko palcem směrem k pilovému řetězu a držte je.
▶ Stiskněte spínač a stisknutý ho držte.
Pilový řetěz se pohybuje.
▶ Pokud 3 světla LED na akumulátoru blikají červeně: akumulátor vyjměte a vyhledejte odborného prodejce výrobků STIHL. Ve vyvětvovací pile je porucha.
▶ Pust'te spínač.
Pilový řetěz se po cca 1 sekundě již nepohy-buje.
▶ Pokud se pilový řetěz po cca 1 sekundě stále ještě pohybuje: vyjměte akumulátor a vyhle-dejte odborného prodejce výrobků STIHL. Vyvětvovací pila je defektní.
11.5 Kontrola mazání pilového řetězu
▶ Vsadit akumulátor.
▶ Vodící lištu nasměrovat na nějakou světlou plochu.
- Vyvětvovací pilu zapnout.
Adhezní olej pro pilové řetězy je odstřikován a je na světlé ploše viditelný. Mazání pilového řetězu je funkční.
- Pokud není viditelný žádný odstřikovaný adhezní olej:
▶ Vlít adhezní olej pro pilové řetězy.
▶ Mazání řetězu opětně přezkoušet.
- Pokud není adhezní olej pro pilové řetězy stále ještě na světlé ploše viditelný: vyvětvovací pilu nepoužívat a vyhledat odborného prodejce výrobků STIHL. Mazání řetězu je defektní.
11.6 Kontrola akumulátoru
▶ Stisknout tlačítko na akumulátoru.
Světla LED svítí nebo blikají.
▶ Pokud světla LED nesvítí nebo neblikaí: akumulátor nepoužívat a vyhledat odborného prodejce výrobků STIHL.
V akumulátoru je porucha.
12 Práce s vyvětvovacími nůž-kami
12.1 Nastavení délky tyče (HTA 160.0)
Tyč se může v závislosti na použití a tělesné výšce uživatele nastavit na různé délky.
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Nastavte tyč (2) na požadovanou délku.
▶ Svěrací matici (1) otočte až na doraz ve směru ⚙.
Zkontrolujte, jestli se tyč (2) již nedá posunovat a svěrací matice (1) je až na doraz utažená směrem.
Pokud se tyč (2) již nedá posunovat a svěrací matice je až na doraz utažená směrem k , je délka tyče pevně nastavená.
12.2 Vyrovnání svorky (HTA 160.0)
Svorka může být v závislosti na délce tyče posunuta do různých poloh.
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Stiskněte svorku (1) dohromady a posuňte ji po hadicovém hmatci (2) tak, aby byly splněny níže uvedené podmínky:
– Pokud je tyč v zasunutém stavu: a = 15 cm
– Pokud je tyč zcela vysunutá: b = 50 cm
- Pokud je tyč v zasunutém stavu: a = 15 cm - Pokud je tyč zcela vysunutá: b = 50 cm
česky 12 Práce s vyvětvovacími nůžkami
12.3 Nasazení a nastavení jednora- menního závěsného zařízení
- Jednoramenní závěsné zařízení (1) nastavte tak, aby karabinka (2) ležela asi o šířku jedné dlaně pod pravým bokem.
Další nosné systémy, které se smějí používat, jsou uvedeny v tomto návodu k použití, 📄 22.1.
12.4 Jak vyvětvovací pilu držet a vést (HTA 150.0)


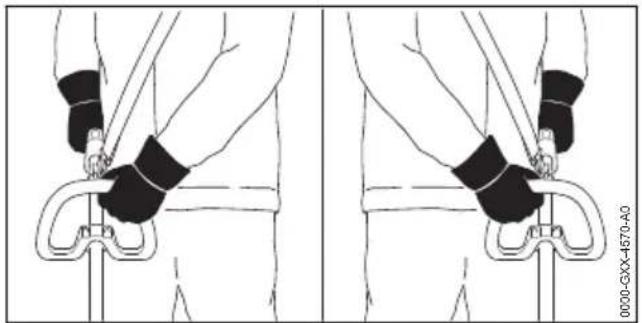

Odvětvování nízko
- Vvětvovací pilu držte pevně jednou rukou za ovládací rukojet' tak, aby palec obepínal ovládací rukojet'.
- Vyvětvovací pilu držte druhou rukou za kruhovou trubkovou rukojeť tak, aby palec obepínal kruhovou trubkovou rukojeť.

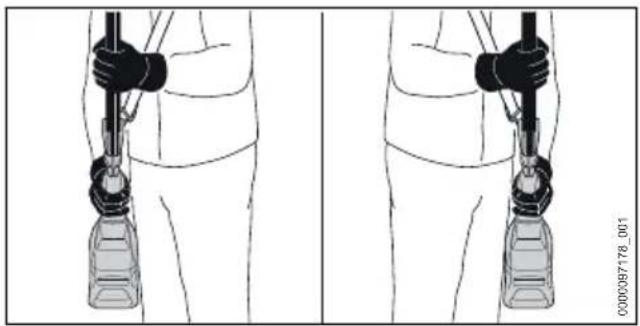

Odvětvování ve výši
- Vyvětvovací pilu držte pevně jednou rukou za ovládací rukojet' tak, aby palec obepínal ovládací rukojet'.
- Držte vyvětvovací pilu druhou rukou za hadicový hmatec tak, aby palec hadicový hmatec obepínal.

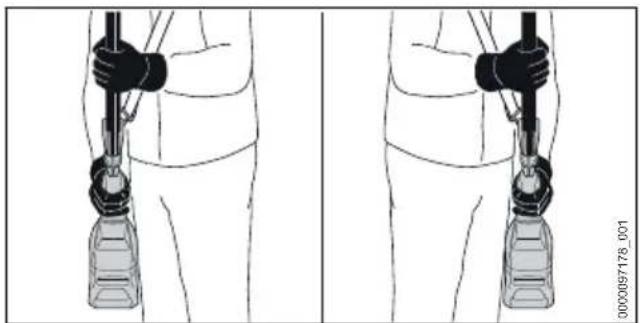

12.5 Jak vyvětvovací pilu držet a vést (HTA 160.0)
- Vyvětvovací pilu držte pevně jednou rukou za ovládací rukojet' tak, aby palec obepínal ovládací rukojet'.
- Držte vyvětvovací pilu druhou rukou za hadicový hmatec tak, aby palec hadicový hmatec obepínal.
13 Po skončení práce česky
12.6 Odvětvování
Oddělovací řez
Pomocí směrovací lišty je možné pilový řetěz přesně nasadit.
▶ Vodicí lištu na plný plyn zatlačte pákovitým pohybem proti větvi.
▶ Větev prořízněte spodní stranou vodicí lišty.


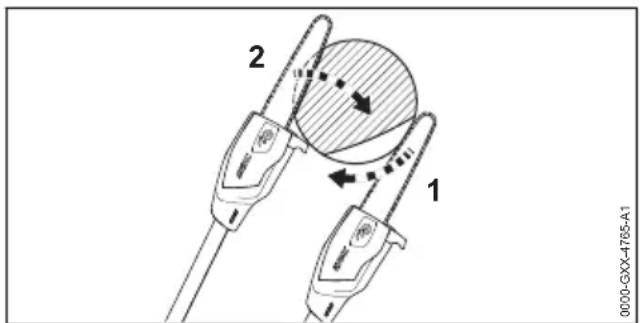

1 2 0000-GXX-4765-A1▶ Pokud je větev pod napětím: zařízněte odlehčovací řez (1) do tlakové strany a poté ji z tažné strany prořízněte dělicím řezem (2).

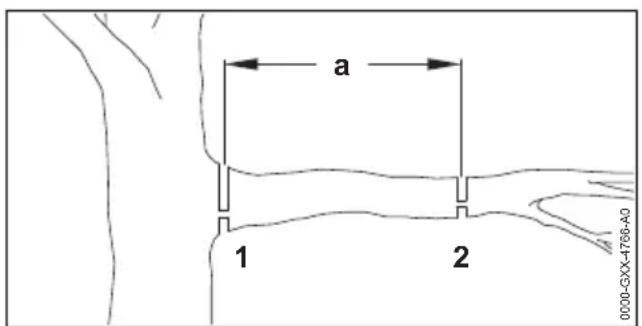

Řezání tlustých větví
▶ Proved'te na požadovaném místě oddělovací řez s odlehčovacím řezem (1).
Aby se dosáhlo optimálního výkonu, dbejte na dodržování doporučených teplotních mezí, 20.7.
13 Po skončení práce
13.1 Po skončení práce
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Pokud je vyvětvovací pila mokrá: vyvětvovací pilu nechejte uschnout.
- Pokud je akumulátor mokrý nebo vlhký: akumulátor nechejte uschnout, 20.7.
▶ Vyvětvovací pilu vyčistěte.
▶ Vyčistěte vodicí lištu a pilový řetěz.
▶ Matici na víku řetězky odšroubujte.
▶ Napínacím šroubem otočte 2 otáčky v protisměru chodu hodinových ručiček.
Pilový řetěz je povolen.
▶ Matici na víku řetězky utáhněte.
- Nasuňte kryt řetězu na vodicí lištu tak, aby byla celá vodicí lišta zakrytá.
▶ Vyčistěte akumulátor.
14 Přeprava
14.1 Přeprava vyvětvovací pily
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Nasuňte kryt řetězu na vodicí lištu tak, aby byla celá vodicí lišta zakrytá.
▶ Tyč zcela zasuňte.
Přenášení vyvětvovací pily
▶ Vyvětvovací pilu noste jednou rukou za tyč tak, aby vodicí lišta směřovala dozadu.
Přeprava vyvětvovací pily ve vozidle
▶ Pokud se bude vyvětvovací pila přepravovat ve vozidle: zajistěte, aby se vyvětvovací pila nemohla převrátit ani pohybovat.
14.2 Přeprava akumulátoru
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Zajistěte, aby byl akumulátor ve stavu odpovídajícím bezpečnosti.
- Akumulátor zabalte tak, aby se v balení nemohl pohybovat.
- Balení zajistěte tak, aby se nemohlo pohybovat.
Akumulátor podléhá požadavkům pro přepravu nebezpečných nákladů. Akumulátor je zařazen jako UN 3480 (lithium-iontové baterie) a byl přezkoušen podle manuálu UN Zkoušky a kritéria, díl III, podkapitola 38.3.
Přepravní předpisy jsou uvedené na adrese www.stihl.com/safety-data-sheets.
15 Skladování
15.1 Skladování vyvětvovací pily
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Nasuňte kryt řetězu na vodicí lištu tak, aby byla celá vodicí lišta zakrytá.
- Vyvětvovací pilu skladujte tak, aby byly splněny níže uvedené podmínky:
– Vyvětvovací pila se nemůže převrátit ani pohybovat.
– Vyvětvovací pila je mimo dosah dětí.
– Vyvětvovací pila je čistá a suchá.
▶ Pokud se vyvětvovací pila bude skladovat déle než 30 dní: vodicí lištu a pilový řetěz demon-tujte.
15.2 Skladování akumulátoru
STIHL doporučuje skladovat akumulátor ve stavu nabití mezi 40 % a 60 % (2 zeleně svítící LED).
- Akumulátor skladujte tak, aby byly splněny níže uvedené podmínky:
– Akumulátor je mimo dosah dětí.
– Akumulátor je čistý a suchý.
– Akumulátor je v uzavřeném prostoru.
– Akumulátor je oddělen od vyvětvovací pily.
- Pokud je akumulátor uložen v nabíječce: odpojte síťový konektor a uložte akumulátor se stavem nabití mezi 40 % a 60 % (2 zelená svítící světla LED).
– Akumulátor neskladujte mimo udávané teplotní rozsahy, 📄 20.6.
UPOZORNĚNÍ
■ Pokud se akumulátor neskladuje tak, jak je popsáno v tomto návodu k použití, může dojít k jeho úplnému vybití a nevratnému poškození.
- Před uskladněním vybitý akumulátor nabijte. STIHL doporučuje skladovat akumulátor ve stavu nabití mezi 40 % a 60 % (2 zeleně svítící LED).
- Akumulátor skladujte odděleně od vyvětvovací pily.
16 Čištění
16.1 Čištění vyvětvovací pily
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Vyvětvovací pilu očistěte vlhkým hadrem nebo prostředkem na rozpouštění pryskyřic STIHL.
▶ Větrací štěrbiny vyčistěte štětcem.
- Odstraňte z akumulátorové šachty cizí předměty a vyčistěte akumulátorovou šachtu vlhkým hadrem.
▶ Elektrické kontakty v akumulátorové šachtě vyčistěte štětcem nebo měkkým kartáčem.
▶ Demontujte víko řetězky.
Pásmo okolo řetězky očistěte vlhkým hadrem nebo prostředkem na rozpouštění pryskyřic STIHL.
▶ Namontujte víko řetězky.
16.2 Čištění vodicí lišty a pilového řetězu
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
▶ Demontujte vodicí lištu a pilový řetěz.

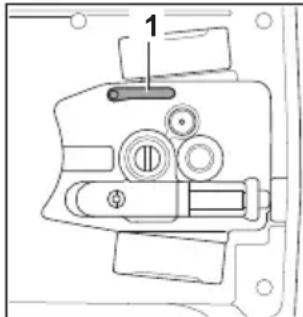

Výstupní kanálek oleje (1), vstupní kanálek oleje (2) a drážku (3) vyčistěte štětcem, měkkým kartáčem nebo prostředkem na rozpouštění pryskyřic STIHL.
Pilový řetěz vyčistěte štětcem, měkkým kartáčem nebo prostředkem na rozpouštění pryskyřic STIHL.
- Namontujte vodicí lištu a pilový řetěz.
16.3 Čištění vzduchového filtru
▶ Vypněte vyvětvovací pilu a vyjměte akumulátor.
- Pásmo okolo vzduchového filtru (2) očistěte vlhkým hadrem nebo štětcem.
- Otáčejte šroubem (1) v protisměru chodu hodinových ručiček tak dlouho, až se dá vzduchový filtr (2) sejmout.
- Vzduchový filtr (2) vyklopte nahoru a sejměte ho.
17 Údržba česky
- Nečistoty na vnější straně vzduchového filtru (2) spláchněte pod tekoucí vodou.
▶ Pokud je vzduchový filtr (2) poškozený: vzduchový filtr (2) vyměňte.
▶ Vzduchový filtr (2) nechejte na vzduchu uschnout. - Vzduchový filtr (2) vsad'te do skříně a sklopte ho dolů. Vzduchový filtr (2) musí ke skříni těsně kolem dokola přiléhat.
- Zašroubujte šroub (1) a pevně jej utáhněte.
16.4 Čištění akumulátoru
- Akumulátor vyčistit vlhkým hadrem.
17 Údržba
17.1 Časové intervaly pro údržbu
Časové intervaly pro údržbu jsou závislé na okolních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:
Vždy po 50 provozních hodinách
▶ Vyčistěte vzduchový filtr.
Ročně
- Nechte vyvětvovací pilu zkontrolovat odborným prodejcem STIHL.
17.2 Odstranění otřepů na vodící liště
Na vnější hraně vodící lišty mohou vzniknout otřepy.
- Otřepy odstranit plochým pilníkem nebo vyrovnávačem vodících lišť STIHL.
▶ V případě stávajících nejasností: vyhledat odborného prodejce výrobků STIHL.
17.3 Ostření pilového řetězu
Správné ostření pilového řetězu vyžaduje velkou praxi.
Pomůckou pro správné ostření pilového řetězu jsou pilníky STIHL, pilovací pomůcky STIHL, ostřicí přístroje STIHL a brožurka „Ostření pilových řetězů STIHL“. Brožurka je dostupná na adrese www.stihl.com/sharpening-brochure.
STIHL doporučuje nechat pilové řetězy ostřit u odborného prodejce výrobků STIHL.
VAROVÁNÍ
■ Rezné zuby pilového řetězu jsou ostré. Uživatel se může pořezat.
- Noste pracovní rukavice z odolného materiálu.
– Kulatý pilník je vhodný pro rozteč pilového řetězu.
– Kulatý pilník je veden směrem zevnitř ven.
– Kulatý pilník je veden v pravém úhlu k vodící liště.
– Je dodržen úhel ostření 30°.
▶ Omezovač hloubky spilujte tak, aby byl na stejné rovině s pilovací měrkou STIHL a paralelně ke značkám opotřebení. Pilovací měrka STIHL musí být vhodná pro rozteč pilového řetězu.
▶ V případě nejasností vyhledejte odborného prodejce výrobků STIHL.
18 Oprava
18.1 Oprava vyvětvovací pily a akumulátoru
Uživatel nemůže vyvětvovací pilu, vodící lištu, pilový řetěz a akumulátor opravovat sám.
▶ Pokud jsou vyvětvovací pila, vodící lišta nebo pilový řetěz poškozeny: vyvětvovací pilu, vodící lištu nebo pilový řetěz nepoužívat a vyhledat odborného prodejce výrobků STIHL.
- Pokud je akumulátor defektní nebo poškozený, vyměnit ho.
19 Odstranění poruch
19.1 Odstranění poruch na vyvětvovací pile nebo akumulátoru
| Porucha Světla LED na akumulátoru | Příčina Odstranění závady | ||
| Při zapnutí se vyvětvovací pila nerozběhne. | 1 LED bliká zeleně. | Stav nabití akumulá-toru je příliš nízký. | ► Akumulátor nabíjejte tak, jak je to pop-sáno v návodu k použití pro nabíječky STIHL AL 101, 301, 301-4, 500. |
| 1 dioda LED svítí červeně. | Akumulátor je příliš teplý nebo příliš stu-dený. | ► Vyjměte akumulátor.► Nechejte akumulátor vychladnout nebo zahřát. | |
| 3 LED blikají červeně. | Ve vyvětvovací pile je porucha. | ► Vyjměte akumulátor.► Vyčistěte elektrické kontakty v akumulá-torové šachtě.► Vsaďte akumulátor.► Zapněte vyvětvovací pilu.► Pokud 3 světla LED i nadále červeně blikají: vyvětvovací pilu nepoužívejte a vyh-ledejte odborného prodejce výrobků STIHL. | |
| 3 LED svítí červeně. | Vyvětvovací pila je příliš teplá. | ► Vyjměte akumulátor.► Vyvětvovací pilu nechejte vychladnout. | |
| 4 LED blikají červeně. | V akumulátoru došlo k poruše. | ► Vyjměte akumulátor a opět ho vsadťe.► Zapněte vyvětvovací pilu.► Pokud 4 světla LED i nadále červeně blikají: akumulátor nepoužívejte a vyhle-dejte odborného prodejce výrobků STIHL. | |
| Elektrické spojení mezi vyvětvovací pilou a akumulátorem je přerušené. | ► Vyjměte akumulátor.► Vyčistěte elektrické kontakty v akumulá-torové šachtě.► Vsaďte akumulátor. | ||
| Je vlhká vyvětvovací pila nebo akumulátor. | ► Vyvětvovací pilu nebo akumulátor nechejte uschnout, ☐0.7. | ||
| Vyvětvovací pila se za provozu vypíná. | 3 LED svítí červeně. | Vyvětvovací pila je příliš teplá. | ► Vyjměte akumulátor.► Vyvětvovací pilu nechejte vychladnout. |
| Existuje elektrická | porucha. | ► Vyjměte akumulátor a opět ho vsadťe.► Zapněte vyvětvovací pilu. | |
| Provozní doba vyvětvovací pily je příliš krátká. | Akumulátor není zcela nabitý. | ► Akumulátor zcela nabijte tak, jak je to popsáno v návodu k použití pro nabíječky STIHL AL 101, 301, 301-4, 500. | |
| Životnost akumulátoru je překročena. | ► Vyměňte akumulátor. | ||
| V pásmu řezu vzniká kouř nebo je cítit spálení. | Pilový řetěz není správně naostřen. | Pilový řetěz správně naostřete. | |
| V olejové nádržce je příliš málo adhezního oleje pro pilové řetězy. | Doplňte adhezní olej pro pilové řetězy. | ||
| Systém mazání dodává pilovému řetězu příliš málo adhezního oleje. | Vyvětvovací pilu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. | ||
| Pilový řetěz je příliš silně napnutý. | Správně napněte pilový řetěz. | ||
| Vyvětvovací pila není | správně používána. | Nechejte si vysvětlit použití a nacvičte je. | |
| Akumulátor s nemůže být pomocí aplikace STIHL connected nalezen. | Rádiové rozhraníBluetooth®na akumu-látoru nebo na konco-vém mobilním zařízení je deaktivo-váno. | ► Zaktivujte rádiové rozhraní Bluetooth®na akumulátoru a na koncovém mobilním zařízení. | |
| Vzdálenost mezi aku-mulátorem a konco-vým mobilním zařízení je příliš velká. | ► Vzdálenost zmenšete, 20.5.► Pokud i nadále nemůže být akumulátor pomocí aplikace STIHL connected nale-zen: vyhledejte odborného prodejce výrobků STIHL. | ||
19.2 Podpora a pomoc pro použití výrobku
Podporu a pomoc pro použití výrobku lze získat u odborného prodejce výrobků STIHL.
Možnosti kontaktu a další informace naleznete pod https://support.stihl.com oder www.stihl.com.
20 Technická data
20.1 Vyvětvovací pila STIHL HTA 150.0
– Přípustné akumulátory:
- STIHL AP
- STIHL AR
– Hmotnost bez akumulátoru: 4,7 kg
– Maximální obsah olejové nádržky: 220 cm ^3 (0,22 l)
– Druh elektrické ochrany: IPX4 (ochrana proti vodě stříkající ze všech stran)
Délka provozní doby je uvedena na adrese www.stihl.com/battery-life.
20.2 Vyvětvovací pila STIHL HTA 160.0
– Přípustné akumulátory:
- STIHL AP
- STIHL AR
– Hmotnost bez akumulátoru: 6,9 kg
– Maximální obsah olejové nádržky: 220 cm ^3 (0,22 l)
- Druh elektrické ochrany: IPX4 (ochrana proti vodě stříkající ze všech stran)
Délka provozní doby je uvedena na adrese www.stihl.com/battery-life.
20.3 Řetězky
Použity mohou být níže uvedené řetězky:
– se 7 zuby pro 3/8" P
- s 8 zuby pro 1/4" P
20.4 Nejmenší povolená hloubka drážky vodicí lišty
Nejmenší povolená hloubka drážky závisí na rozteči vodicí lišty.
- 3/8" P: 5 mm
- 1/4" P: 4 mm
– Akumulátorová technologie: lithium-ionotový
- napětí: 36 V
– kapacita v Ah: viz výkonový štítek
– obsah energie ve Wh: viz výkonový štítek
– hmotnost v kg: viz výkonový štítek
- Rádiové rozhraní Bluetooth® (pouze pro akumulátory s 📄):
- Spojení dat: Bluetooth® 5.1. Mobilní koncový přístroj musí být kompatibilní s Bluetooth® Low Energy 5.0 a podporovat Generic Access Profile (GAP).
– Kmitočtové pásmo: pásmo ISM 2,4 GHz
- Vyzařovaný maximální vysílací výkon: 1 mW
- Dosah signálu: cca 10 m. Síla signálu je závislá na okolním podmínkách a mobilním koncovém zařízení. Dosah může v závislosti na vnějších podmínkách, včetně použitého přijímače, silně kolísat. V uzavřených místnostech a skrz kovové bariéry (například stěny, regály, kufry) může být dosah zřetelně menší.
- Požadavky na operační systém mobilního koncového přístroje: Android nebo iOS (v aktuální verzi nebo vyšší)
20.6 Teplotní rozsahy
VAROVÁNÍ
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může začít hořet nebo explodovat. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Nenabíjejte akumulátor při teplotě nižší než - 20 °C a vyšší než + 50 °C.
▶ Nepoužívejte vyvětvovací pilu ani akumulátor při teplotě nižší než - 20 °C a vyšší než + 50 °C. - Neskladujte vyvětvovací pilu ani akumulátor při teplotě nižší než - 20 °C a vyšší než + 70 °C.
20.7 Doporučené teplotní rozsahy
Aby se dosáhlo optimálního výkonu vyvětvovací pily a akumulátoru, dbejte na dodržování doporučených teplotních mezí:
– Nabíjení: 5 °C až 40 °C
- Použití: - 10 °C až + 40 °C
- Skladování: - 20 °C až + 50 °C
Pokud je akumulátor nabíjen, používán nebo skladován mimo doporučené teplotní rozsahy, může dojít ke snížení jeho výkonu.
Pokud je akumulátor mokrý, nebo vlhký, nechejte akumulátor vyschnout minimálně 48 h při teplotě nad + 15 °C a pod + 50 °C, jakož i při vlhkosti nižší než 70 %. Vyšší vlhkost může prodloužit dobu sušení.
20.8 Akustické a vibrační hodnoty HTA 150.0
Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hodnotu je 2 m/s².
STIHL doporučuje nosit ochranu sluchu.
- Hladina akustického tlaku L _pA měřená podle IEC 62841-4-10 pro 3/8" P: 94 dB(A)
- Hladina akustického tlaku L _pA měřená podle IEC 62841-4-10 pro 1/4" P: 89 dB(A)
- Hladina akustického výkonu L _wA měřená podle IEC 62841-4-10 pro 3/8" P: 100 dB(A)
- Hladina akustického výkonu L _wA měřená podle IEC 62841-4-10 pro 1/4" P: 96 dB(A)
Hadicový hmatec:
- Vibrační hodnota a_hv měřená podle IEC 62841-4-10
– Ovládací rukojet': 4,8 m/s²
– Hadicový hmatec: 3,6 m/s ^2
Kruhová trubková rukojeť:
– Vibrační hodnota a_hv měřená podle IEC 62841-4-10
– Ovládací rukojet': 5,6 m/s²
– Kruhová trubková rukojeť: 4,0 m/s²
Uvedené vibrační hodnoty se měřily podle normovaného zkušebního postupu a mohou se použít pro porovnání s elektrickými stroji. Skutečně vznikající vibrační hodnoty se mohou od uvedených hodnot odchylovat, závisí to na druhu a způsobu použití. Uvedené vibrační hodnoty se mohou použít pro prvotní odhad vibrační zátěže. Skutečná vibrační zátěž se musí odhadnout.
Mohou se přitom zohlednit také doby, ve kterých je elektrický stroj vypnutý, a takové doby, ve kterých je sice zapnutý, ale běží bez zátěže.
Údaje ke splnění směrnice 2002/44/ES pro zaměstnavatele o vibracích viz www.stihl.com/vib.
20.9 Akustické a vibrační hodnoty HTA 160.0
Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hodnotu je 2 m/s².
STIHL doporučuje nosit ochranu sluchu.
– Hladina akustického tlaku L pA měřená podle IEC 62841-4-10 pro 3/8" P: 89 dB(A)
– Hladina akustického tlaku L pA měřená podle IEC 62841-4-10 pro 1/4" P: 85 dB(A)
– Hladina akustického výkonu L wA měřená podle IEC 62841-4-10 pro 3/8" P: 101 dB(A)
– Hladina akustického výkonu L wA měřená podle IEC 62841-4-10 pro 1/4" P: 97 dB(A)
Tyč ve zcela zasunutém stavu:
– Vibrační hodnota a_hv měřená podle IEC 62841-4-10
– Ovládací rukojet': 5,1 m/s²
– Hadicový hmatec: 4,3 m/s ^2
Tyč ve zcela vysunutém stavu:
– Vibrační hodnota a_hv měřená podle IEC 62841-4-10
– Ovládací rukojet': 5,6 m/s²
– Hadicový hmatec: 4,1 m/s ^2
Uvedené vibrační hodnoty se měřily podle normovaného zkušebního postupu a mohou se použit pro porovnání s elektrickými stroji. Skutečně vznikající vibrační hodnoty se mohou od uvedených hodnot odchylovat, závisí to na druhu a
21 Kombinace vodících lišt a pilových řetězů česky
způsobu použití. Uvedené vibrační hodnoty se mohou použít pro prvotní odhad vibrační zátěže. Skutečná vibrační zátěž se musí odhadnout. Mohou se přitom zohlednit také doby, ve kterých je elektrický stroj vypnutý, a takové doby, ve kterých je sice zapnutý, ale běží bez zátěže.
Údaje ke splnění směrnice 2002/44/ES pro zaměstnavatele o vibracích viz www.stihl.com/vib.
20.10 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
21 Kombinace vodících lišt a pilových řetězů
21.1 Vyvětvovací pila STIHL HTA 150.0 a HTA 160.0
| Rozteč Tlo | ušťkavodicíhočlánku / šířkadrážky | Délka Vodicí lišta Počet zubů | vodicíhokolečka | Počet vodi-cích článků | Pilový řetěz |
| 3/8“ P 1,1 mm | 25 cm | Rollomatic E /Light 04 | 7 | 39 | |
| 30 cm | Rollomatic E Mini /Light 01 | 7 | 44 | ||
| Rolloma-tic E Mini light /Light P01 | |||||
| 35 cm | Rollomatic E /Light 04 | 7 | 50 | ||
| 1/4“ P 1,1 mm 30 cm | Rollomatic E Mini /Light 01 | 8 | 64 | ||
| Řezná délka vodicí lišty závisí na používané vyvětvovací pile a na používaném pilovém řetězu. Skutečná řezná délka vodicí lišty může být menší než uvedená délka. | |||||
22 Kombinace z nosných systémů
22.1 Kombinace z nosných systémů
Vyvětvovací pila musí být používána v kombinaci s nosným systémem. Nosné systémy, které se smějí používat, jsou uvedeny zde:
Jednoramenní závěsné zařízení
Bederní pás ADVANCE X-Flex s lesnickým pásem ADVANCE X-TREEm HT společně s flexibilním pásem HT.
Dvouramenní závěsné zařízení
Opasek pro akumulátory s integrovanou „opaskovou brašnou AP s připojovacím kabelem“ společně s jednoramenním závěsným zařízením
Opasek pro akumulátory s nosným pásem a s integrovanou „opaskovou brašnou AP s připojovacím kabelem“ společně s příložným polštářkem
Akumulátor STIHL AR, L společně s příložným polštářkem
Nosný systém s integrovanou „opaskovou brašnou AP s připojovacím kabelem“ společně s příložným polštářkem
Zádový nosný systém RTS (HTA 160.0)
23 Náhradní díly a příslušen- ství
23.1 Náhradní díly a příslušenství
Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného pro-dejce výrobků STIHL.
24 Likvidace
24.1 Likvidace vyvětvovacích nůžek a akumulátoru
Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.
Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí.
Výrobky STIHL včetně obalů odevzdejte na vhodném sběrném místě k opětovnému zhodnocení v souladu s místními předpisy.
▶ Nelikvidujte s domácím odpadem.
25 Prohlášení o konfor- mitě EU
25.1 Vyvětvovací pila STIHL HTA 150.0, HTA 160.0
na vlastní zodpovědnost prohlašuje, že výrobek
– konstrukce: akumulátorová vyvětvovací pila
- výrobní značka: STIHL
– typ: HTA 150.0, HTA 160.0
– sériová identifikace: LA01
odpovídá patřičným předpisům ve znění směrnic 2011/65/EU, 2006/42/ES a 2014/30/EU a je vyvinut a vyroben podle následujících norem ve verzích platných vždy k datu výroby:
EN 55014-1, EN 55014-2, EN 62841-1 za zohlednění EN ISO 11680-1 a EN 62841-4-1.
Zkouška ES konstrukčního vzorku podle směrnice 2006/42/ES, článek 12.3(b), byla provedena u: VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Německo
– Certifikační číslo HTA 150.0: 40051625
– Certifikační číslo HTA 160.0: 40051625
Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND-REAS STIHL AG & Co. KG.
Rok výroby, země výroby a výrobní číslo jsou uvedeny na vyvětvovací pile.
26.1 Hlavní sídlo firmy STIHL
26.2 Distribuční společnosti STIHL
NĚMECKO
27 Všeobecné bezpečnostní pokyny pro elektrické stroje
27.1 Úvod
V této kapitole jsou uvedeny předformulované, všeobecně platné bezpečnostní pokyny v normě EN/IEC 62841 pro rukou vedené, motorem poháněné elektrické stroje a nářadí.
STIHL tyto texty musí otisknout.
Bezpečnostní pokyny k zabránění elektrické rány, uvedené pod bodem "Elektrická bezpečnost", nejsou aplikovatelné na akumulátorové výrobky STIHL.
VAROVÁNÍ
■ Přečtěte si všechny bezpečnostní pokyny, návody, ilustrace a technická data, jimiž je tento elektrický stroj opatřen. Zanedbání a nedodržení následujících pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo další těžké úrazy. Všechny bezpečnostní pokyny a návody bezpečně uložit pro další použití.
Pojem „elektrický stroj“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
27.2 Bezpečnost pracoviště
a) Své pracoviště udržujte v čistém stavu a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
b) Nikdy s elektrickým strojem nepracujte v prostředí ohroženém explozemi, ve kterém se nacházejí hořlavé kapaliny, plyny nebo vznětlivý prach jakéhokoli druhu. Elektrické stroje produkují elektrické jiskry, které by mohly vznětlivý prach či vznětlivé výpary zapálit.
c) Během práce s elektrickým strojem nepouštějte děti a jiné osoby do jeho blízkosti. V případě odpoutání pozornosti by mohlo dojít ke ztrátě vaší kontroly nad elektrickým strojem.
27.3 Elektrická bezpečnost
a) Připojovací elektrická vidlice elektrického stroje musí být vhodná pro síťovou zásuvku. Elektrická vidlice se nikdy nesmí žádným způsobem pozměňovat. Nikdy nepoužívejte žádné adaptérové vidlice v kombinaci s elektrickými stroji s ochranným uzemněním. Nezměněné elektrické vidlice a vhodné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Vyhněte se tělesným kontaktům s uzemněnými plochami například trubek, topných těles, elektrických sporáků a ledniček. Existuje zde zvýšené riziko úrazu elektrickým proudem v případě, že je vaše tělo uzemněno.
c) Elektrické stroje nikdy nenechávejte na dešti či v mokru. Proniknutí vody do elektrického stroje zvyšuje riziko úrazu elektrickým pro-udem.
d) Připojovací kabel nikdy nepoužívejte k jinému než patřičnému účelu. Nikdy nepoužívejte připojovací kabel k nošení, tažení nebo k vytažení vidlice z elektrického stroje. Připojovací kabel se nikdy nesmí dostat do blízkosti zdrojů vysokých teplot, oleje, ostrých hran nebo jakýchkoli pohyblivých dílů.
Poškozené či zamotané připojovací kabely zvyšují riziko úrazu elektrickým proudem.
e) V případě, že s elektrickým strojem budete pracovat venku, používejte pouze takové prodlužovací kabely, které jsou vhodné také pro venkovní práce. Použití prodlužovacího kabelu vhodného pro venkovní práce snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektric-
kého stroje ve vlhkém prostředí, používejte
zásadně vždy ochranný spínač proti nedo-
statečnému proudu. Použití ochranného spí-
nače proti nedostatečnému proudu snižuje
riziko úrazu elektrickým proudem.
27.4 Bezpečnost osob
a) Při práci buděte pozorní, dbejte na to, co děláte, a s elektrickým strojem pracujte vždy s rozmyslem. Nikdy s elektrickým strojem nepracujte, jste-li unaveni nebo pod vlivem drog, alkoholu či léků. Jakákoliv krátká momentální nepozornost během práce s elektrickým strojem může mít za následek vážné úrazy.
b) Noste osobní ochranné vybavení a zásadně vždy ochranné brýle. Použití osobního ochranného vybavení, jako např. ochranné protiprašné masky, bezpečnostních bot s hrubou, neklouzavou podrážkou, ochranné přilby nebo ochrany sluchu, podle druhu a použití elektrického stroje, snižuje riziko úrazů.
c) Zabraňte nechtěnému, samovolnému naskočení stroje. Ještě dříve, než připojíte elektrický stroj na síťové napájení a/nebo na akumulátor, než ho zdvihnete nebo hodláte přenést, se bezpodmínečně přesvědčte o tom, že je vypnutý. Pokud máte při přenášení elektrického stroje prst na spínači nebo elektrický stroj připojujete na síťové napájení v zapnutém stavu, může to vést k úrazům.
d) Před zapnutím elektrického stroje vždy zásadně odstraňte nářadí k jeho seřizování nebo šroubováky. Nářadí či klíče, které by se nacházely v jednom z rotujících dílů stroje, by mohly vést k úrazům.
e) Vyhněte se jakémukoli abnormálnímu držení těla. Zajistěte si pevný postoj a udržujte neustále správnou rovnováhu. Tím můžete elektrický stroj lépe kontrolovat i v neočekávaných situacích.
f) Noste vhodný oděv. Nikdy nenoste široký, volný oděv ani žádné šperky a ozdoby. Vlasy a oděv udržujte ve správné vzdálenosti od pohybujících se částí stroje. Volný oděv, šperky, ozdoby či dlouhé vlasy by se mohly zachytit v pohybujících se částech stroje.
g) Pokud je možné namontovat zařízení odsá- vající nebo zachycující prach, je třeba je při- pojit a správně použít. Použití zařízení pro odsávání prachu může snížit ohrožení zdraví vlivem prachu.
h) Nepodléhejte falešnému pocitu bezpečnosti a nezanedbávejte bezpečnostní pravidla pro elektrické stroje, i když jste po mnohanásobném použití s elektrickým strojem dobře obeznámeni. Nepozorné zacházení a jednání
může během zlomků vteřiny vést k těžkým úrazům.
27.5 Použití a zacházení s elektrickým strojem
a) Elektrický stroj nikdy nepřetěžujte. Pro svoji práci používejte elektrický stroj, který je pro ni určen. S vhodným elektrickým strojem pracujete v uvedeném výkonnostním pásmu lépe a bezpečněji.
b) Nikdy nepoužívejte elektrický stroj, jehož spínač je defektní. Elektrický stroj, který se již nedá zapnout či vypnout, je nebezpečný a musí být opraven.
c) Než začnete na stroji provádět seřizovací úkony, výměnu pracovních nástrojů nebo elektrický stroj odložíte, zásadně vždy nejdříve vytáhněte elektrickou vidlici ze zásuvky a/nebo odstraňte vyjímatelný akumulátor. Toto bezpečnostní opatření zabrání jakémukoli nechtěnému naskočení elektrického stroje.
d) Nepoužívané elektrické stroje skladujte mimo dosah dětí. Nikdy nedovolte používat tento elektrický stroj žádným osobám, které nejsou s tímto elektrickým strojem obeznámeny a které si nepřečetly tyto pokyny a návody. Elektrické stroje jsou nebezpečné v případě, že jsou používány nezkušenými osobami.
e) Elektrické stroje a pracovní nástroje pečlivě ošetřujte. Kontrolujte, zda pohyblivé díly stroje dokonale fungují a nezadrhávají se, zda jednotlivé součásti nejsou zlomené či jinak poškozené, že funkce elektrického stroje není negativně ovlivněna. Před zahájením práce s elektrickým strojem nechte poškozené díly opravit. Příčina mnoha úrazů spočívá ve špatné údržbě elektrických strojů.
f) Řezné nástroje udržujte v čistém a správně naostřeném stavu. Pečlivě ošetřované řezné nástroje s ostrými břity mají nižší sklon k zaklesnutí a jejich vedení při práci je snadnější.
g) Elektrický stroj, používané nářadí a pracovní nástroje atd. používejte patřičně podle těchto pokynů a návodů. Zásadně přitom zohledněte také pracovní podmínky a práce naplánované k provedení. Použití elektrických strojů k jinému než k předurčenému použití může vést k nebezpečným situacím.
h) Udržujte rukojeti a plochy k uchopení v suchém, čistém stavu, bez oleje a tuků.
Kluzké rukojeti a plochy k uchopení nedovolují žádnou bezpečnou obsluhu a kontrolu elektrického stroje v nepředvídatelných situacích.
27.6 Použití a zacházení s akumulá- torovým strojem
a) Nabíjení akumulátorů provádějte pouze výrobcem doporučenými nabíječkami. Nabíječce, která je vhodná pro určitý druh akumulátorů, hrozí v případě použití s jinými akumulátory nebezpečí požáru.
b) V elektrických nástrojích používejte pouze pro ně předurčené akumulátory. Při použití jiných akumulátorů může hrozit nebezpečí úrazu či požáru.
c) Akumulátor, který právě není používán, nepřechovávat v blízkosti kancelářských spínátek, mincí, klíčů, hřebíků, šroubů a jiných kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení či požár.
d) Při nesprávném použití může z akumulátoru vytéct kapalina. Vyhněte se kontaktu s ní. Při náhodném kontaktu s kapalinou se ihned opláchnout vodou. Pokud by se kapalina dostala do očí, obrat'te se navíc s žádostí o pomoc na lékaře. Z akumulátoru vytékající kapalina může způsobit podráždění pokožky nebo popálení.
e) Nepoužívejte žádný poškozený nebo pozměněný akumulátor. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatelně a mohou vést k požáru, explozi nebo úrazům.
f) Nikdy nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C (265 °F) mohou vyvolat explozi.
g) Dodržujte všechny pokyny a odkazy k nabíjení a nenabíjejte akumulátor nebo akumulátorový stroj nikdy mimo v návodu k použití uvedeného tepelného pásma. Falešné nabíjení nebo nabíjení mimo dovoleného tepelného pásma může akumulátor zničit a zvýšit nebezpečí požáru.
27.7 Servis
a) Elektrický stroj nechávejte opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. Tím je zajištěno, že bezpečnost elekrického stroje zůstane zachována.
b) Neprovádějte nikdy údržbu poškozeného akumulátoru. Veškeré údržbářské úkony na akumulátorech by měly být prováděny pouze výrobcem nebo zplnomocněnými servisními dílnami.
