IAN 114324 - Meteostanice AURIOL - Bezplatný návod k obsluze

Typ produktu	Rádiově řízená meteorologická stanice
Model	IAN 114324
Značka	Auriol
Vnitřní teplota	0 °C až 50 °C (32 °F až 122 °F)
Venkovní teplota	-20 °C až +50 °C (-4 °F až +122 °F)
Vnitřní/venkovní vlhkost	20 % až 95 %
Atmosférický tlak	850 hPa až 1050 hPa (25,1 inHg až 31,1 inHg)
Hodiny	Rádiově řízené DCF77, manuální nastavení možné
Předpověď počasí	12h na základě tlakové tendence
Měsíční fáze	Zobrazena
Alarmy	2 budíky (týdenní/jednotlivý), teplotní alarm
Podsvícení	Ano, 3 úrovně (na síti), doba 10s
Maximální počet venkovních senzorů	3 (volba kanálu)
Frekvence venkovního senzoru	433,050 MHz až 434,790 MHz
Rádiový dosah	100 m na volném prostranství
Napájení centrály	2 baterie LR06 (AA) 1,5 V + síťový adaptér 5 V (součástí)
Napájení venkovního senzoru	2 baterie LR06 (AA) 1,5 V
Stupeň krytí venkovního senzoru	IPX4 (chráněno proti stříkající vodě)
Materiál	Nespecifikováno, pravděpodobně plast
Rozměry	Nespecifikovány
Hmotnost	Nespecifikována
Údržba a čištění	Suchý a měkký hadřík, neponořovat
Bezpečnost	Uchovávejte mimo dosah dětí, neotvírejte, používejte pouze dodaný adaptér
Náhradní díly a opravitelnost	Standardní baterie, žádné uživatelem opravitelné díly
Záruka	3 roky

Často kladené otázky - IAN 114324 AURIOL

Jak nastavit čas na meteostanici Auriol IAN 114324?

Čas se nastavuje automaticky signálem DCF. V případě potřeby podržte tlačítko SET/HISTORY po dobu 3 sekund pro vstup do základního nastavení. Pomocí tlačítek UP a DOWN upravte rok, měsíc, den, hodinu, minuty, časové pásmo atd. Potvrďte tlačítkem SET/HISTORY.

Proč se nezobrazuje venkovní teplota?

Zkontrolujte, zda je venkovní senzor napájen novými bateriemi a je v dosahu 100 metrů bez překážek. Stiskněte tlačítko CH na zadní straně centrály po dobu 3 sekund pro opětovné vyhledávání. Pokud se po 3 minutách nic nezobrazí, přesuňte senzor.

Jak vyměnit baterie v centrále a senzoru?

Pro centrálu otevřete kryt bateriového prostoru na zadní straně tažením nahoru. Vložte 2 baterie LR06 (AA) při dodržení polarity. U venkovního senzoru posuňte kryt prostoru směrem ven a vložte 2 baterie LR06. Nasazte kryt zpět.

Jak nastavit teplotní alarm?

Podržte tlačítko ALERT po dobu 3 sekund. Nastavte maximální teplotu pomocí UP nebo DOWN, potvrďte tlačítkem ALERT, poté nastavte minimální teplotu. Krátkým stisknutím ALERT alarm aktivujete/deaktivujete.

Stanice zobrazuje 'LL.L' nebo 'HH.H' pro teplotu, co dělat?

'LL.L' znamená, že teplota je pod měřicím rozsahem (0°C pro vnitřní, -20°C pro venkovní). 'HH.H' indikuje překročení maximálního rozsahu (50°C). Počkejte, až se teplota vrátí do normálních mezí.

Jak zapnout podsvícení?

Dotkněte se pole SNOOZE/LIGHT (horní okraj krytu) pro zapnutí podsvícení na 10 sekund. Pokud je centrála připojena k síti, jsou k dispozici tři úrovně jasu (nenastavitelné).

Co dělat, pokud není přijímán čas DCF?

Zkontrolujte, zda je stanice vzdálena od zdrojů rušení (obrazovky, kov). Podržte tlačítko DOWN po dobu 3 sekund pro opětovné spuštění příjmu. Pokud signál stále není přijat ani po 7 minutách, nastavte čas ručně pomocí základního nastavení.

Jak vymazat uložené maximální/minimální hodnoty?

Krátce stiskněte MEM pro zobrazení MAX nebo MIN, poté podržte MEM stisknuté přibližně 3 sekundy pro vymazání dat.

Lze venkovní senzor použít s více stanicemi?

Ano, senzor má 3 kanály (volič u baterií). Pro změnu kanálu nastavte volič do požadované polohy a stiskněte TX pro synchronizaci. Centrála detekuje kanál automaticky nebo pomocí tlačítka CH.

Jak vyčistit meteostanici?

Použijte suchý a měkký hadřík (např. hadřík na brýle). Nikdy neponořujte zařízení do vody nebo jiné kapaliny. Vyhněte se abrazivním prostředkům.

NÁVOD K OBSLUZE IAN 114324 AURIOL

Pokyny pro obsluhu a bezpečnostní pokyny

PT

ESTAÇÃO

METÉOROLÓGICA SEM FIOS

CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 111

Legenda použitých piktogramů...... Strana 112

Úvod Strana 112

Používání v souladu s určením...... Strana 112

Popis dílů ...... Strana 113

Technické údaje.... Strana 114

Obsah dodávky.... Strana 115

Všeobecná bezpečnostní upozornění...... Strana 115

Bezpečnostní pokyny pro baterie a akumulátory...... Strana 116

Uvedení do provozu.... Strana 117

Postavení výrobků...... Strana 117

Uvedení venkovního čidla do provozu a výměna baterií...... Strana 118

Uvedení hlavní stanice do provozu a výměna baterií...... Strana 118

Signál DCF (vysílač přesného času)...... Strana 119

Zobrazení informací v základním režimu ...... Strana 120

Poličko pro čas ...... Strana 120

Políčko tlaku vzduchu.... Strana 121

Políčko pro teplotu v místnosti.... Strana 122

Políčko venkovní teploty.... Strana 124

Nastavení Strana 125

Základní nastavení ...... Strana 125

Teplotní alarm.... Strana 128

Nastavení teplotního alarmu ...... Strana 128

Alarm buzení.... Strana 129

Vyvolání zaznamenaných dat.... Strana 130

Manuální aktivování příjmu signálu.... Strana 131

Aktivování příjmu DCF signálu.... Strana 131

Aktivování příjmu signálu venkovního čidla.... Strana 131

Osvětlení pozadí ...... Strana 131

Funkce mazání.... Strana 131

Odstranění poruch.... Strana 132

Čistění a ošetřování...... Strana 132

Zlikvidování ...... Strana 133

Zjednodušené EU prohlášení o shodě ...... Strana 134

Záruka.... Strana 134

Legenda použitých piktogramů
	Stejnosměrný proud		Řízení rádiovými signály
	Střídavý proud		Chráněné před stříkající vodou
	Ochranná třída II s pojistkou

Rádiová meteorologická stanice

• Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

- Používání v souladu s určením

Hlavní stanice ukazuje venkovní a vnitřní teplotu, vlhkost vzduchu venku a uvnitř místnosti spolu s tlakem vzduchu. Je vybavená hodinami řízenými rádiovým signálem a několika alarmy. Na základě registrovaných dat propočítává pravděpodobný vývoj počasí. Výrobek není určen ke komerčnímu využívání.

Popisdílů

Hlavní stanice

1 Displej
2 Políčko SNOOZE-/LIGHT
3 Tlačítka
4 Závěsné oko hlavní stanice
5 Víčko přihrádky na baterie
6 Stojánek
7 Tlačítko SET-/HISTORY
8 Tlačitko UP
9 Tlačitko DOWN-/
10 Tlačítko ALARM-/ SET
11 Tlačitko Reset
12 Tlačitko °C/°F
13 Tlačitko MEM
14 Tlačitko ALERT
15 Tlačitko CH
16 Přihrádka na baterie

Displej

22 Políčko vnitřní teploty
23 Políčko venkovní teploty
24 Políčko času
25 Políčko tlaku vzduchu
26 Displej senzoru venku

Tlačítka venkovního senzoru vedle přihrádky na baterie

27 Tlačitko °C/°F
28 Tlačítko TX (tlačítko mazání kanálu)
29 Volič kanálů

Napájení proudem

30 Sítový adaptér
31 Zdířka hlavní stanice

Venkovní čidlo

17 Signální LED
18 Víčko přihrádky na baterie
19 Oko na zavěšení venkovního čidla
20 Stojánek venkovního čidla
21 Přihrádka na baterie venkovního čidla

•Technickéúdaje

Hlavní stanice:

Rozsah měření teploty: od 0 °C do 50 °C

od 32 °F do 122 °F

Rozsah měření vlhkosti vzduchu: 20 % až 95 %

Hodiny řízené rádiovým signálem: DCF77

Baterie: 2 x LRO6 (UM-3), 1,5 V

(velikost AA)

Rozsah měření tlaku vzduchu: od 850 hPa do 1050 hPa

od 25,1 inHg do 31,1 inHg

Frekvenční pásmo: 77,5 kHz, 433,050 MHz do

434,790 MHz

Sítový adaptér:

Vstup: 230-240V\~50Hz, 50mA

Výstup:5V

Model: 6305-EU-A pro HG02832B,

HG02832D

6305-EU-B pro HG02832A,

HG02832C

Třída ochrany:

přezkoušeno TÜV SÜD (Úřad technické kontroly) / GS.

Venkovní čidlo:

Rozsah měření teploty: od -20 °C do +50 °C

od -4,0 °F do + 122 °F

Rozsah měření vlhkosti vzduchu: 20 % až 95 %

Dosah prénosu rádiovým signálem: max. 100 m (volný prostor)

Baterie: 2 x LRO6 (UM-3), 1,5 V

(velikost AA)

Třída ochrany:

IPX4

Frekvenční pásmo: 433,050 MHz do 434,790 MHz

Vyzářený maximální vysílací výkon: 433,92 MHz, -10,77 dBm

Obsahdodávky

1 hlavní stanice
1 venkovní čidlo
4 baterie, typu LR06, 1,5 V
1 sít'ový adaptér
1 návod k obsluze

Všeobecná bezpečnostní upozornění

Před prvním použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními upozorněními! Při předávání výrobku třetí osobě předávejte současně i všechny jeho podklady!

Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.

Vadný výrobek neuvádějte do provozu.
Nevystavujte hlavní stanici vlhkosti nebo prímému slunci.
Před použitím se přesvědčte, jestli se shoduje napětí elektrického proudu, které máte k dispozici, s napětím potřebným pro síťový adaptér (230–240V\~ 50Hz).
Před uvedením do provozu se ujistěte, že je výrobek, síťový adaptér a kabelové spojení v bezvadném stavu! Poškozený výrobek neuvádějte do provozu!
Zástrčka výrobku musí být zapojená do snadno přístupné zásuvky, aby bylo možné v nouzovém případě výrobek od přívodu elektrického proudu odpojit.

Tento výrobek neobsahuje díly, u kterých by musel uživatel provádět údržbu. LED nelze vyměnit.
Tento výrobek je vhodný k provozu výhradně s dodaným síťovým adaptérem (6305-EU-A pro HG02832B, HG02832D, 6305-EU-B pro HG02832A, HG02832C).
K úplnému vypnutí výrobku, vytáhněte síťový adaptér ze zásuvky.

Bezpečnostní pokyny pro baterie a akumulátory

■ NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc!

NEBEZPEČÍ VÝBUCHU! Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulátory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí.

Nikdy neházejte baterie nebo akumulátory do ohně ani do vody.

Nevystavujte baterie nebo akumulátory mechanickému zatížení.

Nebezpečí vytečení baterií / akumulátorů

Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo aku- mulátorů.

Vyhýbejte se kontaktu s pokožkou, očima a sliznicemi! Po kontaktu s kyselinou baterií ihned omyjte postižená místa dostatečným množstvím čisté vody a okamžitě vyhledejte lékařskou pomoc!

NOSTE OCHRANNÉ RUKAVICE! Vyteklé i poško- zené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice.

V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození!
Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými!
Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku.

Nebezpečí poškození výrobku

■ Používejte jen udaný typ baterie nebo akumulátoru!
■ Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku.
Vyčistěte před vložením kontakty baterie nebo akumulátoru a kontakty v přihrádce na baterie!
Vybité baterie nebo akumulátory ihned vyjměte z výrobku.

Uvedení do provozu

Upozornění: Vložte baterie nejdříve do venkovního čidla a teprve potom do hlavní stanice.

- Postavení výrobků

POZOR: Uved'te do provozu nejdříve venkovní čidlo a teprve potom hlavní stanici.

Pokud možno nevystavujte venkovní čidlo ani hlavní stanici přímému slunečnímu záření. Postavte hlavní stanici na rovnou, vodorovnou plochu nebo jí zavěste na stěnu.

☐ Hlavní stanici můžete zavěsit za oko 4 nebo vyklopit stojánek 6 a postavit jí na rovný podklad.

Uvedení venkovního čidla do provozu a výměna baterií

☐ Otevřete přihrádku na baterie 21 na zadní straně venkovního čidla posunutí víčka přihrádky 18 ve směru šipky.
□ Vyjměte nejprve všechny vybité baterie.
□ Vložte do přihrádky 21 nové baterie typu LR06. Dbejte přitom na správnou polaritu. Polarita je vyznačená v přihrádce na baterie.
Zavřete víčko příhradky baterií. Na přední straně venkovního čidla se krátce rozsvítí LED 17. LED potom rozsvítí přibližně dvakrát za minutu a signalizuje probíhající rádiový přenos.

Uvedení hlavní stanice do provozu a výměna baterií

☐ Otevřete přihrádku na baterie 5 na zadní straně hlavní stanice vytažením za úchytku na dolním konci přihrádky směrem nahoru.
□ Vyjměte nejprve všechny vybité baterie.
□ Vložte do přihrádky 16 nové baterie typu LRO6. Dbejte přitom na správnou polaritu. Polarita je vyznačená v přihrádce na baterie.
□ Zavřete víčko příhradky baterií. Displej 1 se krátce rozsvítí a provádí krátkou kontrolu všech zobrazovacích elementů.
□ Alternativně vyjměte baterie z přihrádky na baterie.
Zastrčte zástrčku pro nízké napětí 30 síťového adaptéru do příslušné zdířky hlavní stanice 31 a zapojte síťový kabel do snadno přístupné zásuvky s elektrickým proudem. Nyní je displej trvale osvětlený a krátce kontroluje všechny elementy zobrazení.
□ V políčku pro venkovní teplotu 23 je symbol příjmu animovaný a ukazuje, že hlavní stanice hledá signál venkovního čidla. Hlavní stanice přeruší hledání, jestliže nemůže během 3 minut ukázat venkovní teplotu.

Animace symbolu příjmu zhasne a v políčku pro teplotu se ukáže -._ °C a -._ %. Pravděpodovně nemohl být signál přijmutý z důvodu provedení budovy, železobetonových stěn, příliš silného zdiva nebo příliš velké vzdálenosti. Příjem signálu můžete znovu nastartovat po lepším umístění venkovního čidla.

☐ K tomu stiskněte a přidržte na 3 vteřiny tlačítko CH 15 na zadní straně hlavní stanice až se zase objeví animovaný symbol příjmu. Výrobek začne automaticky přijímat signál venkovního čidla, bez ohledu na to, jestli ho přijme nebo nepřijme. V políčku času 24 se objeví animovaný symbol vysílací věže a ukazuje tím hlavní stanice začíná s příjmem DCF signálu pro přesný čas.

Signál DCF (vysílač přesného času)

Signál DCF (německý vysílač časového signálu) se skládá z časových impulzů, které vysílají nejpřesnější hodiny na světě umístěné v blízkosti Frankfurtu nad Mohanem v Německu.

Vaše hlavní stanice přijímá, za optimálních podmínek, tyto signály do vzdálenosti cca 1500 km od Frankfurt / Main.

Jestliže dojde k příjmu signálu ukáže se v políčku pro čas 24 aktuální, středoevropský čas, datum a den v týdnu. Symbol vysílací věže 📞 se objeví jako statický. Další podrobnosti si přečtěte v kapitole

Základní nastavení.

Jestliže nedojde za 7 minut k příjmu, přeruší hlavní stanice hledání signálu a signál vysílací věže 📂 zhasne. Informace k řešení tohoto problému najdete v kapitole Odstranění poruch.

Hledání signálu můžete znovu aktivovat stlačením a přidržení tlačítka DOWN-/9 na 3 vteřiny, až se zase objeví animovaný signál vysílací věže v políčku času 24.

Zásadně je možné nastavit čas i manuálně. Další podrobnosti si přečtěte v kapitole Základní nastavení.

Jestliže přijímá hlavní stanice signál venkovního čidla a DCF-signál, nachází se v základním režimu.

V základním režimu ukazuje zakladní stanice na displeji následující informace:

- Zobrazení informací v základním režimu

- Políčko pro čas 24

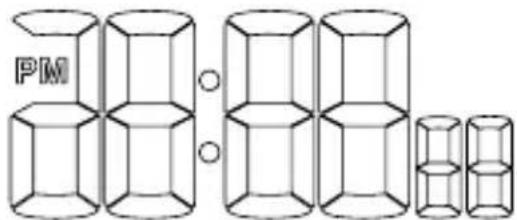

Čas:

Čas se zobrazuje na základě předna- stavení ve formátu 24 hodin. Jestliže se zvolí v základním nastavení formát 12 hodin, pak se objeví v době od 12:00

hod. v poledne do 11:59 hod. večer před znázorněným časem PM (latinsky: „Post Meridiem“ = odpoledne).

Během letního času se zobrazuje mezi hodinou a minutou zkratka DST (anglicky: Daylight Saving Time = letní čas). Toto znázornění je k dispozici jen tehdy, jestliže je přijímaný DCF-signál.

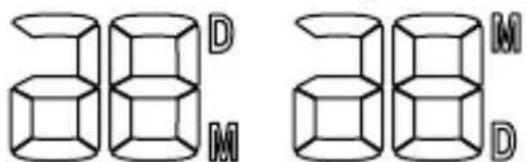

Datum a den v týdnu:

Vlevo vedle zkratky D (anglicky: Day = den) se objeví datum aktuál-

ního dne a vlevo vedle zkratky M (anglicky: Month = měsíc) se objeví aktuální měsíc. Vpravo se objeví zkratka aktuálního dne v týdnu. Zkratky jsou přednastavené na němčinu, mohou se ale dodatečně přizpůsobit. Přečtěte si k tomu informace v kapitole Základní nastavení.

Symbol vysílací věže:

Symbol vysílací věže ukazuje, že je správně přijímaný DCF-signál. Hlavní stanice koriguje každou noc vlastní hodiny na čas vysílaný vysílačem času. Během tohoto procesu bliká symbol vysílací věže. Po úspěšném příjmu přestane symbol blikat a zůstane statický až do příštího příjmu.

Měsíční fáze:

MOON PHASE

Aktuální měsíční fáze je znázorněná následujícím způsobem: Neosvětlená část měsíce je na displeji tmavá.

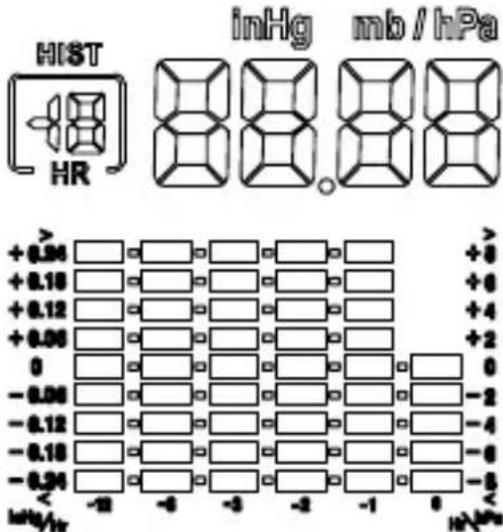

Zobrazení tlaku vzduchu:

Vpravo nahoře se objeví tlak vzduchu v době zobrazené v políčku HIST (anglicky History = vývoj).

Jestliže se zobrazí LLL (resp. LL.LL při zvolené jednotce inHg), je podkročený rozsah zobrazení 850 hPa (25,1 inHg), jestliže se zobrazí HHH (resp. HH.HH) je překročený.

Standardně se zobrazuje aktuální tlak vzduchu (HIST = 0) v jednotce mb (millibar) resp. hPa (Hektopascal). Zobrazení tlaku je možné také přestavit v zřídce užívané jednotce inHg (palce sloupce rtuti). Přečtěte si k tomu informace v kapitole Základní nastavení.

Sloupcový diagram ukazuje graficky tlak vzduchu před 0, 1, 2, 3, 6 a 12 hodinami

Trend tlaku vzduchu:

TREND

Zobrazení trendu směřuje nahoru (resp. dolu) jestliže se tlak vzduchu během jedné hodiny změnil o 2 hPa (= 0,06 inHg) nebo více a udržuje tento směr vývoje po dobu jedné hodiny.

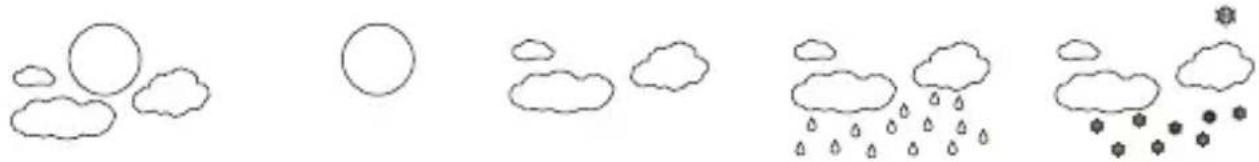

Předpověd' počasí:

Hlavní stanice vypočítává z vývoje tlaku vzduchu předpověd' počasí pro přibližně 12 hodin. Samozřejmě že se nemůže tato předpověd' srovnávat s předpověd'mi profesionálních meterologických služeb, které využívají satelity a vysoce výkonné počítače, zde se jedná jen o orientaci při aktuálním vývoji počasí.

K dispozici jsou následující grafické předpovědi:

mírně oblačno slunečno oblačno deštivo sníh

- Políčko pro teplotu v místnosti 22

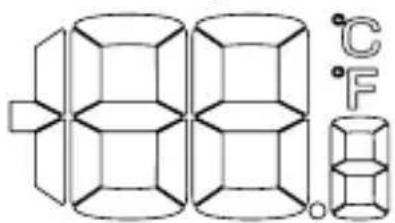

Vnitřní teplota:

Teplota naměřená hlavní stanicí v místnosti je zobrazována s přesností na desetinu stupně. Vpravo nahoře se objeví jednotka teploty °C (stupně Celsia). Jednotky teploty je také možné přestavit na v současné době jen zřídka užívanou jednotku °F (stupně Fahrenheit).

K tomu stiskněte tlačítko °C / F ^12 . Jestliže se objeví LL.L, je področený rozsah měření od 0 °C do 50 °C (resp. 32 °F do 122 °F), jestliže se objeví HH.H je překročený.

Relativní vlhkost vzduchu:

Zde se zobrazuje relativní vlhkost vzduchu, které je vystavena hlavní stanice.

Trend teploty resp. vývoj vlhkosti vzduchu:

Zobrazení trendu směřuje nahoru (resp. dolu) jestliže se teplota během jedné hodiny změnila o 2 °C (= 3,6 °F) nebo více a udržuje tento směr vývoje po dobu jedné hodiny. Zobrazení trendu vlhkosti vzduchu reaguje odpovídajícím způsobem při změně vlhkosti o 2 %.

Hodnocení klimatu v místnosti:

V závislosti na vlhkosti vzduchu a teplotě hodnotí stanice klima v místnosti v následujících stupních:

DRY

DRY (= sucho): vlhkost vzduchu pod 40 %

COM

COMFORT (= příjemné): vlhkost vzduchu mezi 40 a 70 %, a teplota mezi 20 °C a 28 °C (68 °F a 82,4 °F).

WET

WET (= vlhko): vlhkost vzduchu přes 70 %

Při teplotách mimo rozsah 20 °C–28 °C není k dispozici žádné hodnocení.

Stav baterií:

Jestliže se objeví na displeji symbol baterie, je zapotřebí vyměnit baterie v hlavní stanici. Postupujte podle pokynů v kapitole Uvedení hlavní stanice do provozu a výměna baterií.

- Políčko venkovní teploty 23

Venkovní teplota:

Teplota naměřená hlavní stanicí venku je zobrazována s přesností na desetinu stupně. Vpravo nahoře se objeví jednotka teploty °C (stupně Celsia). Jednotky teploty je také možné přestavit na v současné době jen zřídka užívanou jednotku °F (stupně Fahrenheit).

□ K tomu stiskněte tlačítko °C / F 12.

Jestliže se objeví LL.L, je področený rozsah měření od -20 °C do 50 °C (resp. -4 °F do 122 °F), jestliže se objeví HH.H je překročený.

Relativní vlhkost vzduchu:

Zde se zobrazuje relativní vlhkost vzduchu, které je vystaveno venkovní čidlo.

Trend teploty resp. vývoj vlhkosti vzduchu:

Zobrazení trendu směřuje nahoru (resp. dolu) jestliže se teplota během jedné hodiny změnila o 2 °C (= 3,6 °F) nebo více a udržuje tento směr vývoje po dobu jedné hodiny. Zobrazení trendu vlhkosti vzduchu reaguje odpovídajícím způsobem při změně vlhkosti o 2 %.

Zobrazení kanálu:

Yal ch:123

Po provedení všech nastavení přijímá hlavní stanice signál venkovního čidla automaticky.

Upozornění: Při poruchách způsobených přístro nacházejících se v blízkosti, které také prénášejí rádiové signály, zvolte pro venkovní čidlo jiný kanál stisknutím tlačítka CH 15 na hlavní stanici nebo pomocí voliče

kanálů 29 na venkovním čidlu. Relevantní data se zobrazí na LC displeji.

• 1: Kanál venkovního čidla na 1
• 2: Kanál venkovního čidla na 2
• 3: Kanál venkovního čidla na 3

- Ⓐ: automatická změna kanálů

Stav baterii:

Jestliže se objeví na displeji symbol baterie, je zapotřebí vyměnit baterie ve venkovním čidlu. Postupujte podle pokynů v kapitole Uvedení venkovního čidla do provozu a výměna baterií.

Nastavení

POZOR: Silnějším přitlačením na hořejší hranu tělesa je možné za-pnout osvětlení pozadí displeje (obr. E). 10 vteřin po přerušení dotyku na toto políčko zase osvětlení displeje zhasne.

Vezměte na vědomí, že hlavní stanice nereaguje na současné stisknutí dvou tlačítek. Jestliže se Vám nepodařilo stisknout nějaké tlačítko, pak se zřejmě současně dotýkáte políčka SNOOZE- / LIGHT Jestliže zjistíte podobný problém, kontrolujte Vaše držení resp. dotyk!

• Základní nastavení

☐ K provedení základních nastavení nejdříve stiskněte a na 3 vteřiny přidržte tlačítko SET-/HISTORY 7.
Stlačením tlačítka UP 8 nebo DOWN- / 9 můžete právě blikající hodnotu změnit.

TIP: Jestliže přidržíte tlačitko UP resp. DOWN-/stisknuté, urychlíte zvyšování nebo snižování nastavovaných hodnot.

POZOR: Jestliže nepoužijete po dobu 20 vteřin žádné tlačítko, vrátí se hlavní stanice do základního režimu.

☐ Krátkým stlačením tlačítka SET- / HISTORY můžete potvrdit nastavenou hodnotu a přejdete k další opci nastavovacího režimu času. Tímto způsobem je možné postupně provést následující nastavení:

Poznámka: Jestliže hlavní stanice přijímala DCF-signál, neměňte nastavení roku, měsíce, dne, hodiny a minuty. Jestliže se nacházíte v jiném časovém pásmu než v německém, můžete nastavit odlišný čas v časovém pásmu.

□ Rok
□Měsíc
□Den
□ Nastavenijazyka zobrazení dne v týdnu, vpravo dole v políčku času.

Následující zkratky blikají a mouhou se změnit stlačením tlačítka UP / DOWN v tomto pořadí: GE (německy), DA (dánsky), ES (špa-nělsky), NE (nizozemsky), FR (francouzsky), IT (italsky), EN (anglicky)

☐ Formátčasu: 24 Hr znamená formát 24 hodin (0:00–23:59 hod.). 12 Hr znamená formát 12 hodin (1:00–12:59 hod.). Jestliže se zvolí v základním nastavení formát 12 hodin, pak se objeví v době od 12:00 hod. v poledne do 11:59 hod. večer před znázorněným časem PM (latinsky: „Post Meridiem“ = odpoledne).

Hodina
□ Minuta
Časové pásmo: Časové pásmo je možné nastavit od +12 do -12 hodin.

Upozornění: Jestliže se nacházíte v zemi, ve které je příjem DCF signálu možný, ale přijímaný čas se liší od času Vašeho

bydliště, pak můžete použít nastavení časových pásem a na displeji nechat zobrazit i čas ve Vašem bydlišti. Nacházíte-li se například v zemi, v níž je místní čas posunut o jednu hodinu dopředu oproti středoevropskému času (MEZ), nastavte časové pásmo na +1. Hodiny jsou nyní stále řízeny DCF, zobrazují však o jednu hodinu více.

Jestliže chcete například vědět kolik hodin je v USA, můžete to jednoduše zjistit podle hodnot časových pásem. K zobrazení například místního času v Los Angeles nastavte hodnotu časového pásma na -10.

Předpověd' počasí: Hlavní stanice vypočítává předpověd' počasí na základě změn tlaku vzduchu. Protože nejsou při uvedení do provozu ještě zaznamenány žádné změny tlaku vzduchu zobrazí se jen náhodná předpověd' počasí. Hlavní stanice je schopná vypočítat předpověd' počasí teprve až za pár dní.

Při uvedení do provozu můžete použít předpověď počasí z televize nebo webových stránek a nastavit ji pomocí tlačítek UP- oder DOWN-/a tím urychlit následující regulaci.

Nastavení tlaku vzduchu: Zobrazení tlaku vzduchu ukazuje na základě přednastavení absolutní tlak vzduchu v mb, bzw. hPa. Zde můžete zobrazení nastavit na tlak závislý na nadmořské výšce Vašeho stanoviště. Správnou aktuální hodnotu najdete na webových stránkách nebo v obsahu místní předpovědi počasí. Dbejte na to, že musíte nastavit hodnoty v jednotkách, které jsou během nastavování zobrazovány.

Nstavení jednotky tlaku vzduchu: Standardně je nastavená oficiální evropská jednotka hPa. Můžete také nastavit i zřídka užívanou jednotku inHg (palce sloupce rtuti). Jestliže zde změníte jednotku, přepočítá se měřená hodnota automaticky do nové jednotky.

- Teplotní alarm

Máte možnost definovat pro venkovní čidlo určitý rozsah teplot. Hlavní stanice signalizuje alarmem zaznamenání teploty mimo definovaný rozsah, předpokladem je aktivace teplotního alarmu.

Nastavení teplotního alarmu

□ Stiskněte a přidržte na 3 vteřiny stisknuté tlačítko ALERT 14 až začne blikat v políčku pro venkovní teplotu 23 zobrazení teploty. Vlevo, vedle zobrazení teploty se objeví blikající šipka, ukazující směrem nahoru ☑.
☐ Použitím tlačítka UP 8 nebo DOWN-/9 můžete nyní nastavit maximální teplotu požadovaného teplotního rozsahu.

TIP: Jestliže přidržíte tlačítko UP resp. DOWNÍ šfisknuté, chlíte zvyšování nebo snižování nastavovaných hodnot.

Potvrd'te nastavenou hodnotu stlačením tlačítka ALERT. Nyní zase bliká zobrazení teploty a objeví se blikající šipka, ukazující směrem dolů ≈.
☐ Použitím tlačítka UP nebo DOWN- / můžete nyní nastavit minimální teplotu požadovaného teplotního rozsahu.
□ Potvrd'te nastavenou hodnotu stlačením tlačítka ALERT. Teplotní rozsah je nastavený.
- Krátkým stlačením tlačítka ALERT můžete nyní teplotní alarm aktivovat nebo deaktivovat.

Při aktivovaném teplotním alarmu se objeví v políčku venkovní teploty, pod zobrazení OUT statická, dvojitá šipka: ☐☐

Jestliže změří venkovní čidlo teplotu ležící mimo tento teplotní rozsah, zazní na hlavní stanici po dobu jedné minuty alarm. Tento alarm je možné vypnout stisknutím libovolného tlačítka.

Jako optický alarm bliká teplota, která alarm vyvolala a k tomu díl dvojité šipky ukazující ve směru odpovídajícím odchylce teploty.

Optický alarm můžete vypnout tlačítkem ALERT.

- Alarm buzení

Hlavní stanice má dva alarmy na buzení, které je možno nezávisle na sobě nastavit a aktivovat.

Alarm pro den v týdnu, jednotlivý alarm

Alarm pro den v týdnu: pondělí až pátek

Stiskněte a přidržte na 3 vteřiny tlačítko ALARM- / SET 10 pro přechod do režimu nastavování alarmu. Místo času se objeví na-posledy nastavený čas buzení s blikajícím zobrazením hodiny. Vpravo, vedle času buzení se objeví značení

Hodinu času buzení W (den v týdnu) nebo S (jednotlivý alarm) můžete nastavit tlačítkem UP 8 nebo DOWN / 9.

TIP: Jestliže přidržíte tlačítko UP resp. DOWNÍ stisknuté, urychlíte zvyšování nebo snižování nastavovaných hodnot. Opakovaným stisknutím tlačítka ALARM- / SET potvrďte Vaše za- dání a nyní bliká zobrazení minut. Zde můžete provést změnu stejným způsobem.

Aktivování buzení

Stiskněte v režimu času tlačítko DOWN- / 🔒 9. Vedle času se objeví symbol zvonku s číslicí 1: 📄. Alarm buzení 1 je aktivovaný. Opakované stlačení tlačítka DOWN- / 🔒 smaže symbol alarmu 1. Objeví se symbol alarmu 2: 📄. Opakované stisknutí tlačítka DOWN- / 🔒 aktivuje alarm 1 a alarm 2. Objeví se oba symboly: 📄. Čtvrté stlačení tlačítka DOWN- / 🔒 deaktivuje alarm 1 i alarm 2.

Vypnutí alarmu

□ V nastavený čas zazní alarm a zapne se osvětlení pozadí displeje. Jestliže nenásleduje žádná reakce zazní alarm na dobu 2 minut a potom se vypne.
☐ Dotykem na políčko SNOOZE- / LIGHT 2 můžete alarm přerušit. Políčko času bliká ^w z, a signalizuje, že jste aktivovali funkci dřímání: Alarm zazní znovu za 5 minut.
☐ Pro definitivní vypnutí alarmu stiskněte jakékoliv tlačítko.

• Vyvolání zaznamenaných dat

Maximální teplota

Po stisknutí tlačítka MEM se objeví v obou políčkách pro teplotu 22 a 23 vedle zobrazení teplot a vedle zobrazení vlhkosti značka MAX. Následuje zobrazení naměřených nejvyšších venkovních a vnitřních teplot a vlhkostí. Po druhém stisknutí tlačítka MEM se objeví značení MIN vedle zobrazení teploty a ukáže se vždy minimální teplota naměřená venku a uvnitř. Po 5 vteřinách se začnou zobrazovat zase aktuální hodnoty.

TIP: Minimální a maximální teplota se měří trvale (pokud jsou vložené baterie nebo zapojená síťová zástrčka). Ke smazání maximální a minimální teploty uložené do paměti přidržte cca 3 vteřiny stisknuté tlačitko MEM 13.

Vývoj tlaku vzduchu

Opakovaným, krátkým stlačením tlačítka SET- / HISTORY je možné vyvolat hodnoty tlaku vzduchu naměřené v posledních 12 hodinách. Zobrazení vývoje tlaku vzduchu 📄 ukazuje v políčku pro tlak vzduchu 25 vedle vlastního zobrazení před kolika hodinami byl zobrazený tlak vzduchu aktuální.

- Manuální aktivování příjmu signálu

Aktivování příjmu DCF signálu

Hlavní stanice koriguje vždy v noci interní čas podle DCF signálu. Příjem DCF signálu můžete aktivovat také manuálně. Pro aktivování stiskněte na 3 vteřiny tlačitko DOWN- / 🔒 9 až začne blikat symbol vysílací věže 📋. Po úspěšném příjmu přestane symbol 🌐blikat a je statický. Jestliže není příjem možný, symbol vysílací věže zhasne.

Aktivování příjmu signálu venkovního čidla

Venkovní čidlo vysílá dvakrát za minutu signál, který hlavní stanice automaticky přijímá. Příjem tohoto signálu můžete aktivovat také manuálně. Pro aktivování stiskněte na 3 vteřiny tlačítko CH 15 až začne blikat symbol kanálu 📄 Po úspěšném příjmu zhasne animace symbolu a na displeji se objeví přijímaná teplota a vlhkost vzduchu.

Osvětlení pozadí

Dotkněte s políčka SNOOZE- / LIGHT2. Osvětlení pozadí displeje se zapne na 10 vteřin. Při zastrčené zástrčce v zásuvce máte k dispozici 3 stupně osvětlení pozadí.

Funkcemazání

Stisknutím tlačítka reset se vrátí všechna nastavení do původního stavu. Nyní je možné znovu provést všechna nastavení.

- Odstranění poruch

Výrobek obsahuje citlivé elektronické díly. Je možné, že je výrobek rušen přístroji v blízkosti, které prénášejí rádiové signály. Jestliže ukazuje displej poruchu, odstraňte takové přístroje z blízkosti výrobku. Elektrostatické výboje mohou vést k poruchám funkcí. Při těchto poruchách krátce vyndejte a znovu nasadťe baterie.

Překážky, jako například betonové stěny, mohou vést ke znatelnému rušení příjmu. V tomto případě změňte stanoviště. Dbejte na umístění venkovního čidla v okruhu maximálně 100 m (volný prostor) od základní stanice. Udaný dosah je podmíněný volným prostorem, mezi venkovním čidlem a základní stanicí se nesmí nacházet žádná překážka. Vzájemná „viditelnost“ meteorologické stanice a venkovního čidla často zlepší přenos signálů.

Nízké teploty (venkovní teplota pod 0°C) mohou negativně ovlivnit kapacitu baterií a tím i přenos rádiového signálu. Dalším faktorem způsobujícím poruchy příjmu jsou vybité nebo slabé baterie venkovního čidla. V tomto případě vyměňte baterie za nové.

Jestliže výrobek správně nepracuje, vyjměte krátce její baterie a znovu je nasadťe.

- Čistění a ošetřování

• Neponořujte výrobek v žádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k jeho poškození.
  □ Na čistění a ošetřování používejte suchý a měkký hadřík na čištění brýlí.

●Zlikvidování

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. Zelený bod neplatí pro Německo.

Při třídění odpadu se řid’te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek ne- vyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.

Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!

Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako

zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.

Zjednodušené EU prohlášení o shodě

Tímto OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, NĚMECKO prohlašuje, že výrobek Rádiová meteorologická stanice HG02832A, HG02832B, HG02832C, HG02832D odpovídá směrnicím 2014/53/EU, 2011/65/EU a 2009/125/ES.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.owim.com

• Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přisných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

CE
