NÁVOD K OBSLUZE IDV2330 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Co znamená vaření s indukcí?

Vaření s indukcí je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukcí vytváří přímo ve varné nádobě, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod:

1. Úspora času při vaření a pečení

Neohřivá se sklokeramická deska, ale přímo varná nádoba. Nedochází k velkým tepelným ztrátám a účinnost je tedy vyšší než při jiných metodách ohřevu.

2. Úspora energie

Je prokázáno, že při vaření s indukcí se spotřebuje méně elektrické energie než při jiných metodách vaření.

3. Kontrolovaný přívod tepla a více bezpečnosti

Varná deska předává teplo nebo přerušuje jeho přívod bezprostředně po nastavení výkonu. Jakmile varnou nádobu sejmete z varné desky, ohřev se přeruší, aniž byste varnou zónu předem vypínali. Po ukončení vaření je na sklokeramické desce jen zbytkové teplo vycházející z varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv předměty bez dozoru.

Pozn.: Aby se zamezilo nechtěnému ohřevu, např. při položení kovových nástrojů na desku, systém se aktivuje až při určité velikosti dna nádobí.

POZOR!

Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.

Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (diskety, kreditní karty, magnetofonové pásky apod.).

OBSAH

Technické parametry ..... 4

Důležitá upozornění 4

Popis výrobku 8

Popis ovládacího panelu.... 8

Návod k obsluze 8

Tipy k vaření....10

Tipy k úspoře energie.... 1

Čištění a údržba 11

Instalace spotřebiče 12

Řešení potíží 15

Servis 16

Ochrana životního prostředí ..... 16

Technické parametry
Napětí	220 – 240 V ~ 50Hz nebo 60 Hz
Max. příkon 3500 W
Průměr a příkon přední varné zóny ø 140 mm, 1500 W
Průměr a příkon zadní varné zóny ø 180 mm, 2000 W
Vnější rozměry (š x h x v) 288 x 520 x 56 mm

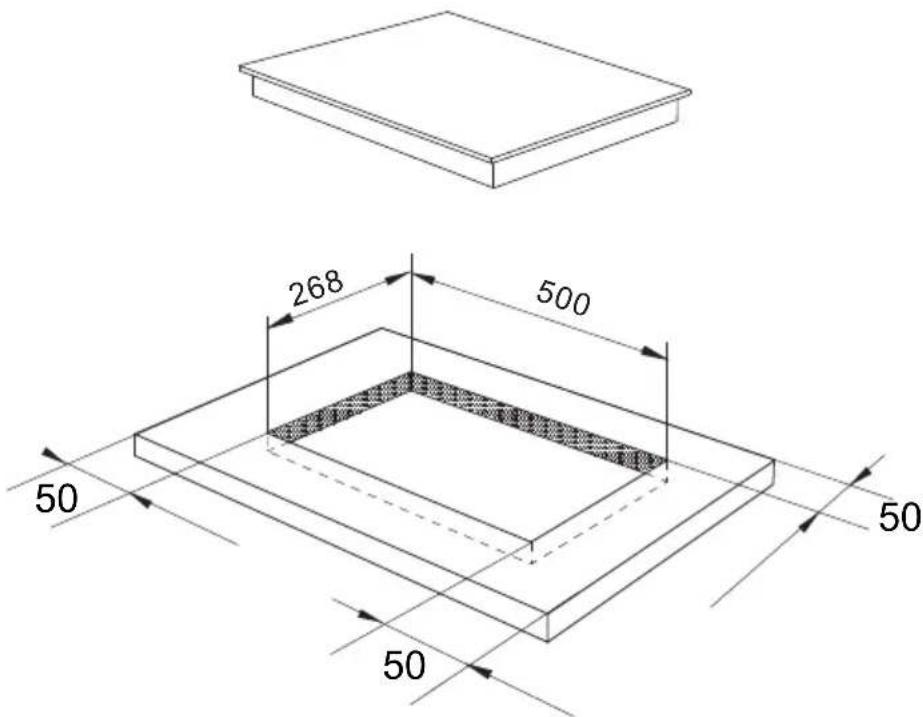

Rozměry pro instalaci (š x h x v) 268 x 500 x 52 mm
Hmotnost	5,2 kg
Hladina akustického výkonu ventilátoru	<60 dB(A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál řádně zlikvidujte.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
  • Těsnící pryž nalepená na okraj varné desky zabraňuje zatékání kapalin pod varnou desku.
• Při instalaci a připojení se řídte montážním návodem.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Pred prvním uvedením spotřebiče do provozu se přesvědčte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá všem platným bezpečnostním předpisům.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Po instalaci musí být volně přístupná jeho elektrická zástrčka nebo jistič spotřebiče.
  • Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do provozu bez odborné instalace, může se vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným elektrickým připojením.

V běžném provozu

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k ohřevu a k přípravě pokrmů.

• Nedotýkejte se horkých povrchů během použití nebo krátce po použití spotřebiče.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• V prípadě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí nebo vypněte příslušný jistič.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

Jsou-li v domácnosti děti

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používeite ho mimo jejich dosahu.
- Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.
• Dbeite zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, abv byl spotřebič používán jako hračka.
- Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

Při vaření

• V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát a velmi rychle přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
• Přehřátý olej nebo tuk se může rychle vznítit. Nebezpečí požáru!
  • Tuk nebo olej nikdy nezahřívejte bez dozoru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem.
• Spotřebič vypněte a nádobu na něm nechte vychladnout.

Horké varné zóny

• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkovéhepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Nebezpečí popálení!
• Neodkládejte na varnou desku hořlavé předměty. Nebezpečí požáru!
• Pokud se pod varnou deskou nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje. Nebezpečí požáru!
• Přívodní kabely elektrospotřebičů se nesmějí dotýkat horkých varných zón. Mohou se poškodit izolace kabelů i varná deska.

• Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry. Varná nádoba by mohla tlakem páry nadskočit do výšky. Nebezpečí poranění!
  • Dbejte na to, aby varné zóny a dna nádob byly suché.

Praskliny ve sklokeramické desce

• Pokud se na sklokeramické desce objeví nějaké praskliny, trhliny nebo zlomy, hrozí zasažení elektrickým proudem.
• Spotřebič ihned vypněte. Vypnutím příslušného jističe odpojte spotřebič z elektrické sítě.
• Kontaktuje autorizovaný servis.

Varná zóna hřeje, ale nefunguje ukazatel

• Pokud varná zóna hřeje, ale nefunguje její ukazatel, varnou zónu vypněte. Hrozí nebezpečí popálení!
• Kontaktuje autorizovaný servis.

Nepokládejte na indukční varnou desku žádné kovové předměty

• Nenechávejte na indukční varné desce žádné pokličky nebo jiné kovové předměty.
• Pokud by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahrát a způsobit popálení.

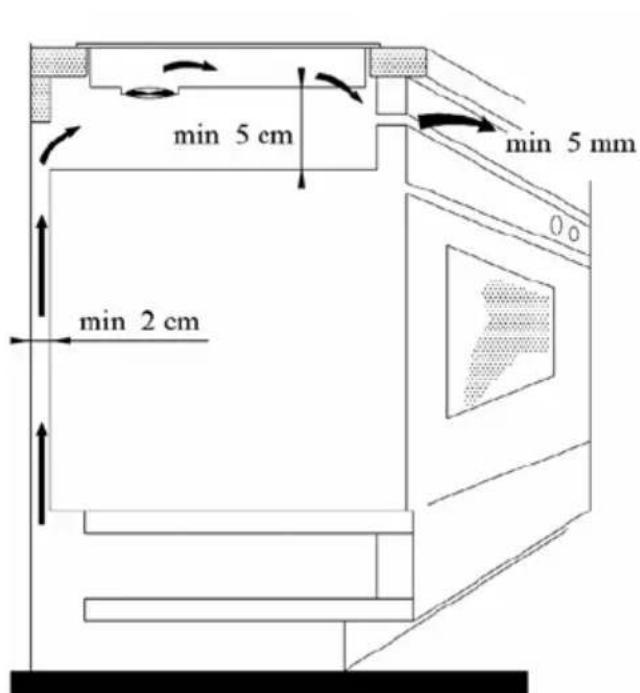

Chladicí ventilátor

• Pod varnou deskou se nachází chladicí ventilátor.
• Pozor! Pokud je varná deska umístěna nad zásuvkou, nesmějí v ní být uloženy žádné drobné předměty nebo papíry, protože by je ventilátor mohl nasát, čímž by se mohl poškodit nebo by to negativně ovlivnilo chlazení spotřebiče.
• V zásuvce nebo poblíž varné desky se nesmějí skladovat žádné hliníkové fólie nebo vznětlivé materiály (např. spreje). Nebezpečí výbuchu!
  • Mezi obsahem kuchyňské zásuvky a ventilátorem by měla být dodržena vzdálenost minimálně 2 cm.

Dna hrnců a pánví

• Vaření indukcí využívá magnetické vlastnosti materiálu ke generování tepla. Nádoby proto musí obsahovat železo. Zkontrolujte si pomocí magnetu, zda je nádoba magnetická.
• Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!

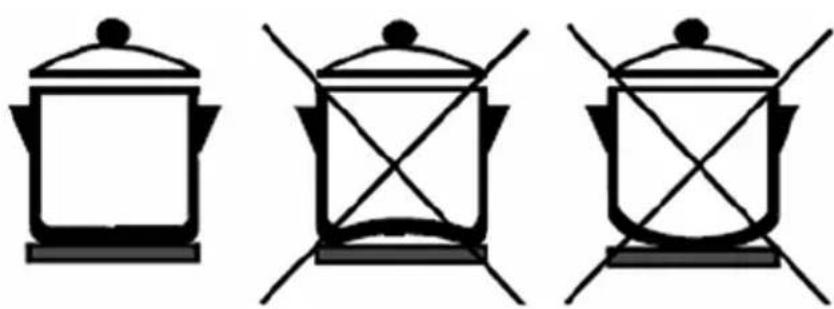

• Nepoužívejte varné nádobí s prohnutým dnem (Obr. 1), snižovala by se účinnost vaření.

Obr. 1

• Drsná dna hrnců a pánví mohou sklokeramickou varnou desku poškrábat. Kontrolujte proto varné nádoby.
• Varné nádoby na zapnuté varné desce musí obsahovat tekutinu nebo jídlo. Varná deska je vybavena vnitřním bezpečnostním systémem proti přehřátí. Prázdné nádobí se ale může zahřát tak rychle, že automatické vypínání nestihne zareagovat a nádobí může dosáhnou velmi vysokých teplot. Mohou se tak poškodit dna nádob

i sklokeramická deska. Pokud se tak stane, nedotýkejte se nádob a vypněte varnou desku. Pokud spotřebič po vychladnutí nehřeje, kontaktujte autorizovaný servis.

Horké varné nádoby

- Nestavte horké hrnce nebo pánve na ovládací panel ani na rám nebo okraj varné desky. Mohlo by dojít k jejímu poškození.

Sül, cukr a písek

- Sůl, cukr a zrna písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládací prostor!

Tvrdé a ostré předměty

- Pokud na varnou desku spadnou tvrdé nebo ostré předměty, může se poškodit. Neumistujte takové předměty nad varnou desku.

Překypělé pokrmy

- Cukr a pokrmy s vysokým obsahem cukru poškozují při kontaktu varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá.

Fólie a plasty

• Hliníkové fólie a plastové nádoby se na horkých varných zónách taví.
- Ochranná fólie na sporák není na varnou desku vhodná.

Příklady možných poškození

Následující poškození neovlivňují negativně funkčnost ani výkon varné desky.

Skvrny

Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení

Kovově lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance

Škrábance způsobené zrnky soli, cukru nebo písku, případně drsnými dny nádob.

Opotřebení dekoru

Opotřebení způsobená použitím nevhodných čisticích prostředků.

Tato poškození vznikla nevhodnou údržbou varné desky a nevztahuje na ně se záruka. Nejedná se o technické problémy spotřebiče.

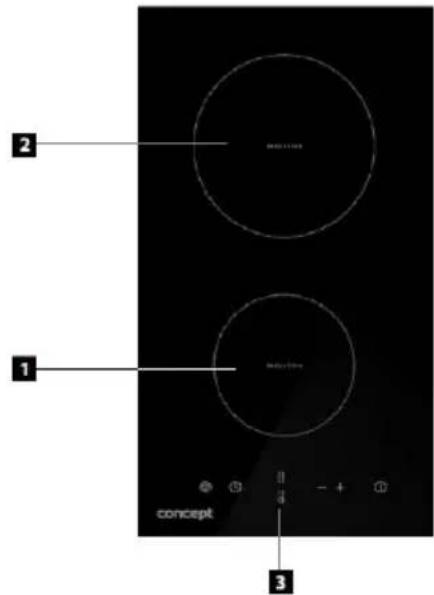

POPIS VÝROBKU

1. Přední varná zóna ( 140 mm)
2. Zadní varná zóna (ø 180 mm)
3. Ovládací panel

Příslušenství

A Škrabka

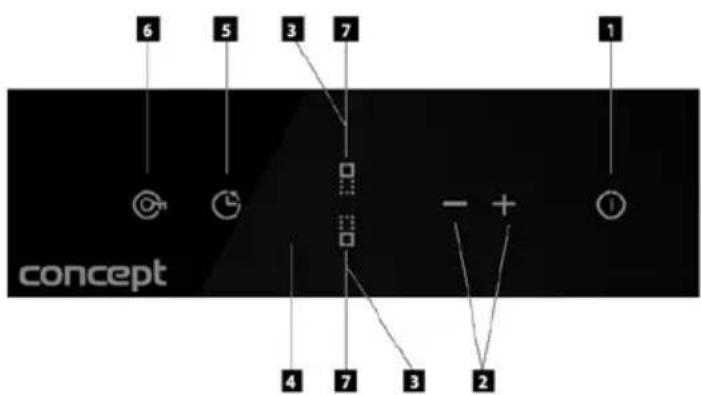

1. Symbol ZAPNUTÍ/VYPNUTÍ
2. Symboly nastavení stupně výkonu varných zón nebo nastavení časovače
3. Zobrazení nastaveného stupně výkonu varných zón
4. Zobrazení nastaveného času
5. Symbol nastavení časovače
6. Symbol pro aktivaci/deaktivaci dětského zámku
7. Symboly pro výběr varné zóny

• Na varné desce jsou vyznačena místa – elektrické varné zóny - určená jen pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Vyhřívaná je jen plocha uvnitř vyznačeného průměru, ostatní plochy zůstávají relativně chladné a mohou se využít jako odstavné plochy.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje omezovač teploty.
• Svítící symboly "H" na pozicích ukazatelů příkonových stupňů signalizují zvýšenou teplotu povrchu varné zóny po vypnutí. Horké varné místo může být energeticky využito. Symbol zhasne po takovém ochlazení varného místa, kdy již nehrozí nebezpečí popálení.
• Příkony varných zón jsou regulovány v rozsahu 9-ti stupňů volitelných dotykovými symboly s příslušnými ukazateli na ovládacím panelu. Při každém stisku symbolu se ozve pípnutí. Reakce na stisknutí symbolů je 1 vteřina, po tuto dobu je nutné mít prst na příslušném symbolu.

POZOR!

• Dotykové ovládání je aktivováno přiložením prstu na příslušný symbol na sklokeramické desce. Ovládací panel udržuite proto v čistotě a suchu.
• Senzory nereagují na tmavé matné barvy (nepoužívejte černé rukavice). Nepokládejte nic na ovládací panel varné desky.
• Pozor na nežádoucí zapnutí spotřebiče, např. domácími zvířaty!
• Při odpojení varné desky od elektrické sítě dojde k vynulování nastavených parametrů.

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.

Zapnutí varné desky

Stiskem symbolu ZAPNUTÍ/VYPNUTÍ (1) varnou desku zapněte. Neprovedete-li další volbu do 1 m k automatickému vypnutí varné desky.

Zapnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny (7) ji aktivujete. Na displeji varných zón (3) bliká „0“ u zvolené varné zóny.
2. Nastavte požadovaný výkonový stupeň opakovaným stiskem symbolu „+“ nebo „-“ (2) na hodnotu 1 až 9. Neprovedete-li nastavení výkonového stupně do 5-ti vteřin, vrátí se varná deska do režimu volby varné zóny.
   Pozn.: Pokud na displeji (3) svítí údaj „U”, je průměr dna varné nádoby moc malý nebo je nádoba z nevhodného materiálu. Použijte menší varnou zónu nebo varnou nádobu s větším průměrem dna, příp. nádobu z jiného materiálu.

Vypnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny (7) ji aktivujete (bliká číslice zvolené zóny).
2. Opakovaným stiskem symbolu „-“ postupně nastavte výkonový stupeň na „0“ nebo současným stiskem obou symbolů „+“ a „-“ varnou zónu vypněte.
3. Po vypnutí varné zóny může displej příslušné zóny zobrazovat symbol „H“ (hot), který upozorňuje na to, že tato zóna je horká a že hrozí nebezpečí popálení. Toto zbytkové teplo je možné využít.

Funkce dětského zámku

Tato funkce zabrání nechtěnému provozu varné desky. Postupujte následovně:

a) Uzamknutí

Stiskněte pro aktivaci/deaktivaci dětského zámku (6), dokud se neozve pípnutí. Na displeji (3) začne blikat symbol „Lo“ (lock = zamknuto). Ovládací panel varné desky je uzamčen kromě symbolu ZAPNUTÍ/VYPNUTÍ (1).

b) Odemknutí

Stiskněte a držte symbol pro aktivaci/deaktivaci dětského zámku (6), dokud se neozve pípnutí. Symbol „Lo“ zhasne.

Funkce zpožděného vypnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny (7) ji aktivujete. Na příslušném displeji varné zóny bliká zobrazený výkonový stupeň.

2. Stiskněte symbol nastavení časovače zpožděného vypnutí (5). Stiskem symbolů „+“ a „-“ nastavte dobu zpožděného vypnutí příslušné varné zóny (1-99 minut).

3. Funkce zpožděného vypnutí se po několika vteřinách spustí (na displeji časovače svítí zbývající čas a u zvolené varné zóny svítí tečka).
4. Po uplynutí nastavené doby se ozve zvukový signál.

Pozn.: Funkci zpožděného vypnutí lze nastavit pouze na jednu zvolenou varnou zónu. Funkci zpožděného vypnutí deaktivujete tak, že nastavíte časovač na hodnotu „00“. Vypnete-li varnou zónu ručně před uplynutím doby zpožděného vypnutí, vynuluje se nastavení časovače zpožděného vypnutí.

Funkce minutky

1. Během vaření stiskněte symbol nastavení časovače (5), bliká údaj „10“.
2. Opakovaným stiskem symbolu „+“ nebo „-“ (2) lze nastavit požadovanou dobu odpočítávání (1-99 minut). Pro nastavení jednotek minut stiskněte symboly (2) „+“ nebo „-“ opakovaně, pro nastavení desítek minut stiskněte symboly (2) „+“ nebo „-“ souvisle.
3. Funkce minutky se po několika vteřinách spustí.
4. Po uplynutí nastaveného doby se ozve zvukový signál, který vypnete stiskem libovolného symbolu.

Pozn.: Pro deaktivaci funkce minutky stiskněte symbol nastavení časovače (5), poté dlouhým stiskem symbolu „-” nebo současným stiskem obou symbolů „+“ a „-“ funkci minutky deaktivujete.

Vypnutí varné desky

a) Ruční vypnutí

Stiskněte symbol ZAPNUTÍ/VYPNUTÍ (1). Celá varná deska se vypne a její nastavení bude vynulováno. Po vypnutí varné desky budou displeje u horkých varných zón zobrazovat symboly „H“ (hot). Nedotýkejte se horkých varných zón, hrozí nebezpečí popálení!

b) Automatické vypnutí

Vypnete-li všechny varné zóny, celá varná deska se do 1 minuty automaticky vypne.

c) Bezpečnostní vypnutí

Doba vaření na jednotlivých varných zónách je z bezpečnostních důvodů omezena na 8 hodin (při nastaveném stupni výkonu 1-3), 4 hodiny (při nastaveném stupni výkonu 4-6) nebo 2 hodiny (při nastaveném stupni výkonu 7-9).

Indikátory zbytkového tepla

Po vypnutí varné zóny, se na displeji zobrazí symbol „H“ (hot), který signalizuje zvýšenou teplotu povrchu varné zóny. Tato signalizace omezuje možnost popálení u vypnuté zóny. Horké varné místo může být energeticky využito.

Tipy k vaření

Některé příklady nastavení příkonových stupňů:

a) Stupeň 1-3 je určen
- k udržování kapalin v mírném varu,
- k mírnému a pomalému ohřevu bez nebezpečí připálení,
- k rozpuštění másla, čokolády,
• k rozmrazování,
• k vaření malého množství kapaliny.
b) Stupeň 4-6 lze použít
• k intenzivnímu vaření,
- k udržování varu většího množství kapaliny,
• k dušení.

c) Stupeň 7-9 lze použít

• k přípravě pokrmů, vyžadující rychlý ohřev a vysokou teplotu (bifteky, řízky, smažení brambor apod.),
• k rozehřátí pokrmů před přepnutím na nižší stupeň.

Tipy k úspoře energie

• Rovné dno nádob

Používejte hrnce a pánve se silnými, rovnými dny. Nerovná dna prodlužují dobu vaření.
• Správná velikost nádoby

Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hrnců a pánví by měl být menší, nebo by měl odpovídat velikosti varné zóny.

Pozn.: Nezapomínejte na to, že výrobci uvádějí často horní průměr varných nádob, který je zpravidla větší než je průměr dna nádoby.

• Přiměřená velikost nádoby

Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.

• Zakrytí pokličkou

Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.

• Vaření s malým množstvím vody

Vařte pokrmy s malým množstvím vody. Ušetříte tak energii. Při vaření zeleniny zůstanou uchovány vitamíny a minerální látky.

- Přepnutí na nižší výkonový stupeň

Přepínejte včas na nižší výkonový stupeň.

ČIŠTĚNÍ A ÚDRŽBA

Vlastní varná deska se nezahřívá, nemohou se na ní připálit ani žádné zbytky pokrmů. S čištěním varné desky nemusíte čekat až na její vychladnutí.

V žádném případě nepoužívejte k čištění varné desky vysokotlaké nebo parní čističe!

Ošetřování

Ošetřujte varnou desku ochranným a ošetřovacím prostředkem určeným na sklokeramický povrch. Pokryje varnou desku ochrannou vrstvou odpuzující nečistoty a usnadní její čištění.

Čištění varné desky

Varnou desku čistěte po každém vaření. Zbytky po vaření se tak při dalším vaření nepřipečou.

Zbytky pokrmů a vrstvu mastnoty odstraňte škrabkou na sklo.

Vlažnou varnou desku vyčistěte čisticím prostředkem a papírovou utěrkou. Pokud by byla deska příliš horká, mohly by se na ní objevit skvrny.

Potom varnou desku otřete vlhkým hadrem a měkkým hadrem ji vytřete dosucha.

Čisticí prostředky

Používejte čistící prostředky, které jsou vhodné na sklokeramický povrch, např. CERA CLEN, Cera-fix, Sidol na ceran+ocel.

Skvrny od vody můžete odstranit také citronem nebo octem.

Nevhodné čisticí prostředky

V žádném případě nepoužívejte:

Drsné houbičky, abrazivní prostředky nebo agresivní čisticí prostředky jako sprej na čištění pečicí trouby a odstraňovač skvrn.

Škrabka na sklo

Houževnaté nečistoty odstraňujte nejlépe škrabkou na sklo.

Odjistěte škrabku.

Varnou desku čistěte jen vlastním ostřím.

Držákem škrabky byste ji mohli poškrábat.

POZOR!

Škrabka je velmi ostrá. Nebezpečí poranění! Po čištění škrabku opět zajistěte.

Poškozené ostří ihned vyměňte.

Kovově lesklá zbarvení

Kovově lesklá zbarvení se objevují po použití nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Odstraňují se jen velmi těžko. Používejte prostředky Stahl-Fix nebo Sidol na ceran + ocel. Naše servisy odstraňují zbarvení pouze za úhradu.

Ovládací panel

Dbejte na to, aby ovládací panel byl vždy čistý a suchý.

Zbytky pokrmů a překypělé pokrmy negativně ovlivňují jeho funkci.

INSTALACE SPOTŘEBIČE

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 1 a 2.
• Kuchyňský nábytek musí být vyroben z materiálu dostatečně tepelně odolného. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály. Varnou desku instalujte do výřezu v pracovní desce minimální tloušťky 38 – 40 mm, povrchově kryté tepelně odolným materiálem. Pracovní deska musí být instalována ve vodorovné poloze a musí být na straně u zdi utěsněna proti zatékání kapalin. Pod varnou desku nelze instalovat bez zvláštního opatření pečící trouby, u kterých mohou spaliny z pečící trouby proudit směrem nahoru pod varnou desku.
2. Požadované rozměry otvoru v pracovní desce pro vestavbu jsou na Obr. 2. Po stranách varné desky nechte min. 50 mm odstup od okolních předmětů a skříněk. Za varnou deskou ponechte volných min. 50 mm.

268 500 50 50 50 50

Obr. 2

1. Nad varnou desku doporučujeme instalovat odsavač par, nad něj lze umístit horní skříňku. Minimální vzdálenost odsavače par nad varnou deskou je 600 mm. Samostatnou skříňku bez odsavače par instalujte min. 760 mm nad varnou desku.
2. Pro instalaci použijte pracovní desku o minimální tlouštce 38 - 40 mm.
3. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na Obr. 3. Skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Pod varnou deskou musí být mezera minimálně 50 mm a za zadní stěnou skříňky musí být mezera minimálně 50 mm.

min 5 cm min 2 cm min 5 mm 0 0

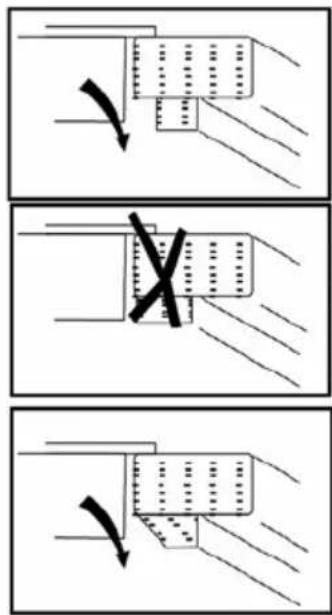

1. Před instalací spotřebiče do výřezu v pracovní desce nalepte po obvodu spodní části sklokeramické desky těsnění proti zatékání kapalin (přiloženo podle typu).
2. Spotřebič nasuňte na kraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku skříňky tak, aby byla po instalaci přístupná jeho zástrčka nebo svorkovnice.
3. Opatrně zasuňte spotřebič na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu. Zajistěte ho v požadované poloze 4 příchytkami (součást balení).
4. Připojte přívodní kabel do zásuvky elektrického napětí nebo do svorkovnice.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací přichytky.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče musí provádět jen kvalifikovaný odborník!
• Ověřte, zda připojované napětí a proudové jištění odpovídá výkonovým hodnotám na typovém štítku spotřebiče. Zvlášť u jednofázového připojení (230 V) by mohlo dojít k přetížení instalovaného elektrického obvodu. Doporučujeme použít samostatně jištěný elektrický obvod.
• Používejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehřátí.
• Zástrčka přívodního kabelu nebo příslušný jistič spotřebiče musí být musí být volně přístupné i po jeho instalaci.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodné sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče, a aby nebyl deformován a nadměrně ohýbán.

Zapojení svorkovnice spotřebiče

POZOR!

Připojení spotřebiče musí provádět jen kvalifikovaný odborník!

Do rozvodu před spotřebičem musí být zabudován spínač nebo jistič pro odpojení spotřebiče od elektrické sítě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm.

Spotřebič lze připojit tímto způsobem:

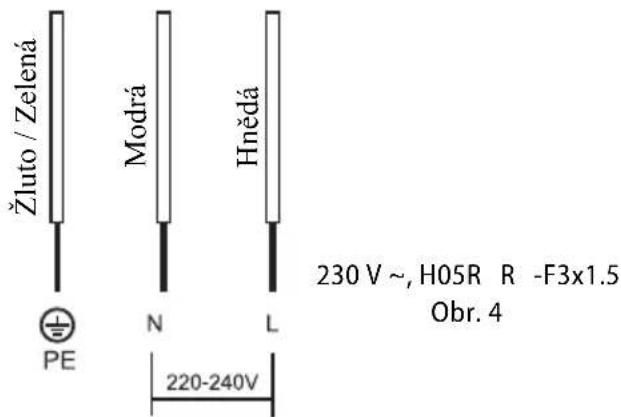

3-žilovým prívodním kabelem (230 V)

Použijte kabel s vodiči o průřezu min. 1.5 mm², např. typu H05R R -F3x1.5, jehož konce upravte proti roztřeper nalisovanými koncovkami. Připojení je na Obr. 4.

Žluto / Zelená Modrá Hnědá 230 V ~, H05R R -F3x1.5 Obr. 4 PE N L 220-240V

Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte kabel do svorkovnice a zajistěte proti vytržení sponou.

Po připojení spotřebič otočte do pracovní polohy, vložte do výřezu a zkontrolujte polohu přívodního kabelu.

ŘEŠENÍ POTÍŽÍ

Problém Příčina, řešení
Při zapnutí varné desky zareaguje jištění domácí elektroinstalace.	Zkontrolujte, zda příkon všech zapnutých spotřebičů nepřekračuje maximální zatížení domácí elektroinstalace. Zjistěte, zda jištění nevypadne také při zapnutí jiné varné zóny.
Varná deska se vypnula.	Někdo se neúmyslně dotkl hlavního vypínače. Znovu varnou desku zapněte. Ještě jednou provedte nastavení.
Když na indukční varnou zónu postavíte nádobu, její displej zobrazuje symbol „U“ (a varná zóna nehřeje).	Prověřte, zda je varná nádoba elektromagnetická (zda ji přitahuje magnet). Zkontrolujte, zda má dno nádoby dostatečně velký průměr.
	Pokud se varná nádoba při použití příliš zahřála, nechte ji vychladnout. V případě, že ani po dalším vypnutí a zapnutí ukazatel stále ještě nesvítí, odpojte varnou desku ze sítě. Počkejte 20 sekund a znovu ji připojte.
Zobrazený kód F0, F1, F2 Závada chladicího ventilátoru. Kontaktujte autorizovaný servis.
Zobrazený kód F3-F8 Závada teplotního čidla. Kontaktujte autorizovaný servis.
Zobrazený kód F9-FE Závada teplotního čidla IGBT. Kontaktujte autorizovaný servis.
Zobrazený kód E1, E2	Nesprávné síťové napětí. Zkontrolujte přívodní síťové napětí.
Zobrazený kód E3, E4 Příliš vysoká teplota. Zkontrolujte typ použité varné nádoby.
Zobrazený kód E5, E6 Přehřátá varná zóna. Před dalším použitím ji nechte vychladnout.

Provozní zvuky spotřebiče

Technologie indukčního ohřevu je založena na určitých vlastnostech kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vlnění. Za určitých okolností se mohou tyto vibrace projevovat slabými zvuky, které nesignalizuji závadu. Jsou to např.:

Hluboké bručení jakou transformátoru	Tento zvuk se objevuje při vaření na vysoký stupeň výkonu. Jeho příčinou je velkémnožství energie, které se přenáší z varné desky na varnou nádobu. Tento zvuk zmizínebo zeslábne, jakmile přepnete varnou zónu na nižší výkon.
Pískání	Tento zvuk se objevuje většinou u prázdné varné nádoby. Zmizí, jakmile nalijete donádoby vodu, nebo do ní vložíte potraviny.
Vysoké pískavé tóny	Tyto zvuky se objevují hlavně u varných nádob, které se skládají z více vrstev různých materiálů, ve chvili, kdy jsou v provozu na maximální topný výkon. Tento efekt nemá vliv na výsledek vaření. Toto pískání zmizí nebo zeslábne, jakmile se sníží výkon.
Praskání	Tento zvuk se objevuje u varných nádob, které se skládají z několika vrstev různých materiálů. Zvuk vyvolávají vibrace na spojovacích plochách různých vrstev. Tento zvuk závisí na varné nádobě. Může se měnit podle množství a druhu potravin, které se v nádobě vaří.
Zvuk ventilátoru	Pro správný chod elektroniky je nezbytné, aby fungovala při trvale kontrolované teplotě. Proto je varná deska vybavena ventilátorem, který se podle naměřené teploty může nastavit na různé stupně výkonu. Ventilátor může být v provozu i po vypnutí varné desky, pokud je naměřená teplota stále ještě příliš vysoká.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

1. Úspora času pri varení a pečení

Technické parametre....18

Dôležité upozornenie ....18

Popis výrobku 22

Popis ovládacieho panela....22

Návod na obsluhu....22

Tipy pre varenie....24

Tipy pre úsporu energie .....25

• Ihned' po dodaní skontrolujte obal a spotrebič, či nevznikli škody pri preprave.
• Pokial'je spotrebič poškodený, nesnažte sa ho zapínat. Čo najskôr sa spojte s dodávatel'om.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál riadne zlikvidujte.

Pri inštalácii

Varná zóna hreje, ale nefunguje ukazovatel'

• Pokial' varná zóna hreje, ale nefunguje jej ukazovatel', varnú zónu vypnite. Hrozí nebezpečenstvo popálenia!
• Kontaktujte autorizovaný servis.

aj sklokeramická doska. Pokial' sa tak stane, nedotýkajte sa nádob a vypnite varnú dosku. Pokial' spotrebič po vychladnutí nehreje, kontaktujte autorizovaný servis.

Horúce varné nádoby

Príklady možných poškodení

Tieto poškodenia vznikli nevhodnou údržbou varnej dosky a nevztahuje sa na nich záruka. Nejedná sa o technické problémy spotrebiča.

POPIS VÝROBKU

1. Predná varná zóna (ø 140 mm)
2. Zadná varná zóna (ø 180 mm)
3. Ovládací panel

Príslušenstvo

A Škrabka

Indikátory zvyškového tepla

c) Stupeň 7 – 9 je možné použit

• Primeraná velkost nádoby

Čistiace prostriedky

Poškodené ostrie ihned'vymeňte.

Kovovo lesklé sfarbenie

Dbajte na to, aby bol ovládací panel vždy čistý a suchý.

Žlto / Zelená Modrá Hnedá N L 220-240V PE

230 V \~, H05R R -F3x1.5 Obr. 4

Po upevnení koncov vodičov pod hlavy skrutiek v svorkovnici založte kábel do svorkovnice a zaistite ho proti vytrhnutiu sponou.

Recyklácia spotrebiča na konci jeho životnosti:

CZ	Seznam servisních míst
SK	Zoznam servisných stredisiek
PL	Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon/fax E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800 565 01 Chocen	465 471 400465 473 304	[e-mail]

Slovenská republika

Názov Ulica PSČ Mesto Telefón/fax E-mail
ABC-SERVISJozef Abel	Štefánikova 50 949 03 Nitra	037/6526063	[e-mail]
		037/7413098
D-J SERVIS	Šebastovska 17 080 06 Prešov 051/7767666		[e-mail]
ELEKTRAD. Valach	Kožušnícka 34 911 05 Trenčín	032/6523806	[e-mail]
HOSPOLelektro spol.s r.o	Rustaveliho 7	831 06 Bratislava	02/44889832	[e-mail]
			02/44873078
M-SERVISMareš Jaroslav	Komenského 38	010 01 Žilina	041/5640627	[e-mail]
			041/5640627
T.V.A. servis s.r.o.	Južná trieda 48/D	040 01 Košice	055/6338501	[e-mail]
			055/6233537
VILLAMARKET s.r.o.	Odborárov 49	052 01 Spišská	053/4421857	[e-mail]
		Nová Ves	053/4426030
ZMJ elektroservis	Hatalova 341	029 01 Námestovo	0905/247408	[e-mail]
			043/5522056
ELSPO	Spojová 19	974 01 Banská	048/4135535	[e-mail]
		Bystrica	048/4135521

Polska
