NÁVOD K OBSLUZE ZI-COM90-10 Zipper

3.3 Technische Daten / Technical data / Technické údaje / Technické údaje....7

4 VORWORT (DE) 9

5 SICHERHEIT....10

19.1 Použití v souladu s určením....31

19.1.1 Technická omezení 31

19.1.2 Zakázané použití / Rizikové chybné použití 31

19.2 Požadavky na uživatele....31

19.3 Bezpečnostní prvky....31

19.4 Bezpečnostní pokyny....32

19.5 Elektrická bezpečnost 32

19.6 Speciální bezpečnostní pokyny pro tento stroj....33

19.7 Upozornění na nebezpečí 33

20 TRANSPORT 34

21 MONTÁŽ 34

21.1 Přípravné činnosti 34

21.1.1 Rozsah dodávky....34

21.1.2 Požadavky na místo instalace....34

21.2 Sestavení 34

21.3 Připojení k elektrické síti....35

22 PROVOZ 35

22.1.1 Provozní pokyny....36

22.2 Ovládání....36

22.2.1 Zapnutí a vypnutí stroje....36

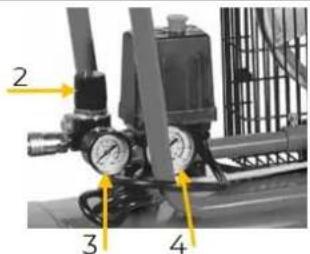

22.2.2 Nastavení výstupního tlaku....36

22.2.3 Připojení stlačeného vzduchu 36

23 ČISTĚNÍ, ÚDRŽBA, SKLADOVÁNÍ, LIKVIDACE 36

23.1 Čištění 37

23.2 Údržba 37

23.2.1 Plán údržby....37

23.2.2 Vypuštění zkondenzované vody 37

23.2.3 Čištění vzduchového filtru....38

23.2.4 Výměna oleje....38

23.2.5 Kontrola / výměna řemene 38

23.3 Skladování 38

23.4 Likvidace....39

24 ODSTRAŇOVÁNÍ CHYB....39

25 PREDSLOV (SK) 40

26 BEZPEČNOST 41

26.4 Bezpečnostné pokyny 42

26.5 Elektrická bezpečnost 42

28.3 Elektrické pripojenie....45

29 PREVÁDZKA....46

29.2 Obsluha a ovládanie....46

29.2.1 Zapnutie a vypnutie stroja 46

30.2.1 Plán údržby....47

30.2.2 Vypustenie kondenzátu....47

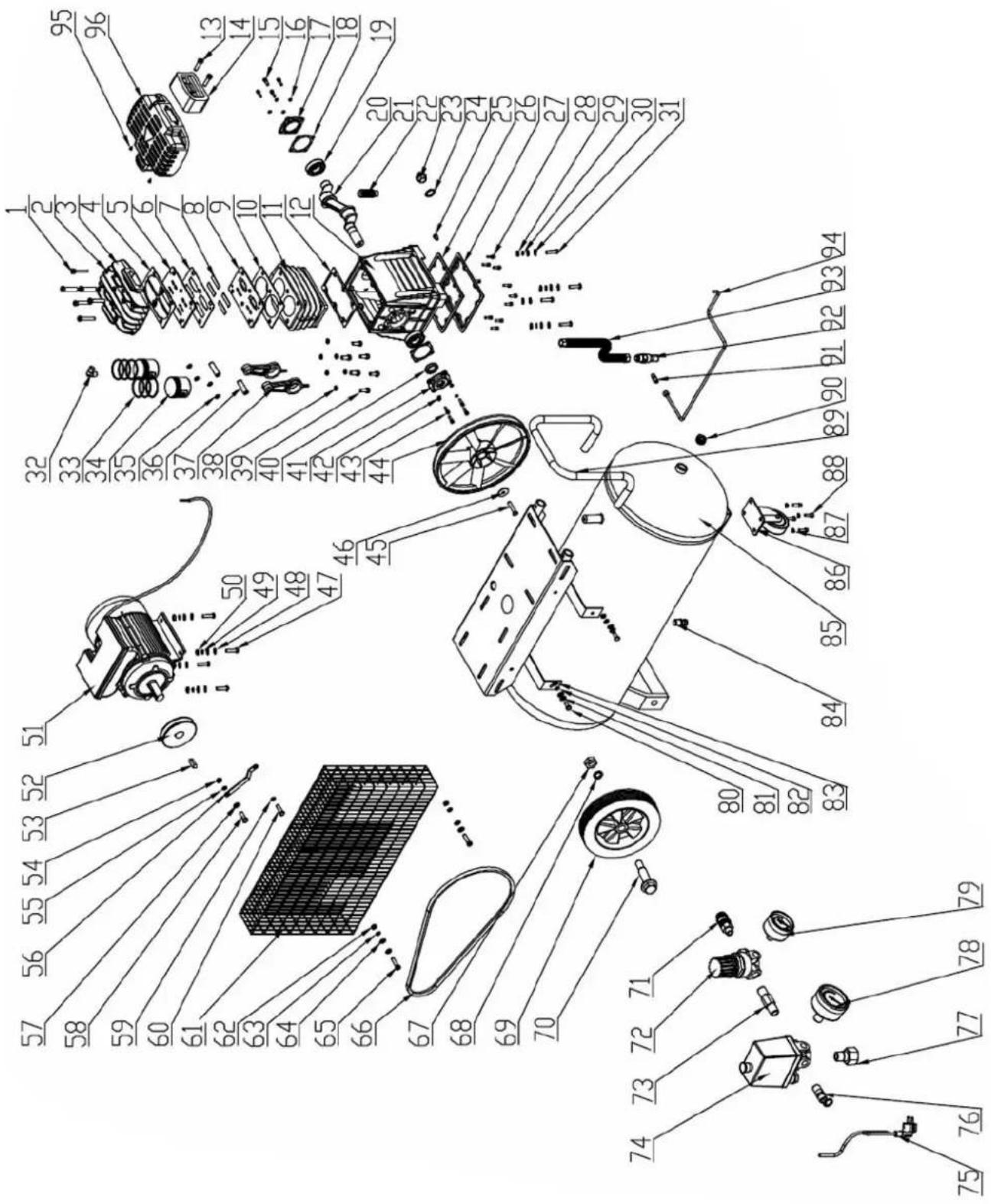

33.2 Explosionszeichnung / Exploded view / Výkres v rozloženém stavu / Výkres rozloženej zostavy....52

33.3 Ersatzteilliste / Spare part list / Seznam náhradních dílů / Zoznam náhradných dielov....53

34 ZUBEHÖR / ACCESSORIES / PŘÍSLUŠENSTVÍ / PŘÍSLUŠENSTVO....53

35 EG-KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY / EU PROHLÁŠENÍ O SHODĚ / EÚ VYHLÁSENIE O ZHODE ....54

DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien.
EN EC-CONFORM: This product complies with the EC-directives.
CZ CE SHODA: Tento výrobek vyhovuje směrnicím EU.
SK V ZHODE S CE: Tento produkt vyhovuje smerniciam EÚ.
DE BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance carefully and get familiar with the controls in order to use the machine correctly and to avoid injuries and machine defects.
PŘEČTĚTE SI NÁVOD K PROVOZU! Přečtěte si pozorně návod k použití a údržbě stroje a dobře se seznamte s jeho ovládacími prvky, abyste mohli stroj správně ovládat, čímž zabráníte škodám na zdraví osob i poškození stroje.
PREČÍTAJTE SI NÁVOD NA POUŽITIE! Pozorne si prečítajte návod na použitie a údržbu vášho stroja a oboznámte sa s ovládacími prvkami stroja, aby ste dokázali riadne ovládat, ako aj obsluhovať stroj a vyvarovali sa tak ublíženiu na zdraví a škodám na stroji.
WARNING! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und DE Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as ignoring the security and operating instructions can cause serious injuries and even lead to death.
cz VAROVÁNÍ! Respektujte bezpečnostní symboly! Nedodržování předpisů a pokynů k použití stroje může způsobit vážné škody na zdraví osob a smrtelná nebezpečí.
VAROVANIE! Dbajte na bezpečnostné symboly! Nedodržiavanie predpisov, upozornení, pokynov a oznámení, ktoré sa týkajúc použitia stroja, môže spôsobit tažké ublíženia na zdraví a smrtelné nebezpečenstvá.
DE Schutzausrüstung tragen!
EN Wear protective equipment!
cz Používejte ochranné prostředky!
SK Noste ochranné pracovné prostriedky!
DE Warnung vor gefährlicher elektrischer Spannung!
EN Beware of dangerous electrical voltage!
CZ Varování před nebezpečným elektrickým napětím!
SK Varovanie pred nebezpečným elektrickým napätím!
DE Verbrennungsgefahr!
EN Burn hazard!
cz Nebezpečí popálení!
SK Nebezpečenstvo popálenia!
DE Achtung vor automatischen Anlauf!
EN Attention! Motor starts automatically!
CZ Pozor na automatický rozběh!
SK Pozor pred automatickým uvedením do chodu!
DE Nicht ohne Schutzgitter betreiben!
EN Do not operate without safety protection!
CZ Nepoužívejte bez ochranné mřížky!
SK Neprevádzkujte bez ochranných mreží!
DE ACHTUNG: Öl kontrollieren!
EN ATTENTION: Check Oil!
cz POZOR: Kontrolujte olej!
SK POZOR: Skontrolujte olej!

CZ Výstražné štítky a/nebo nálepky na stroji, které jsou nečitelné či byly odstraněny, je nutné ihned obnovit!

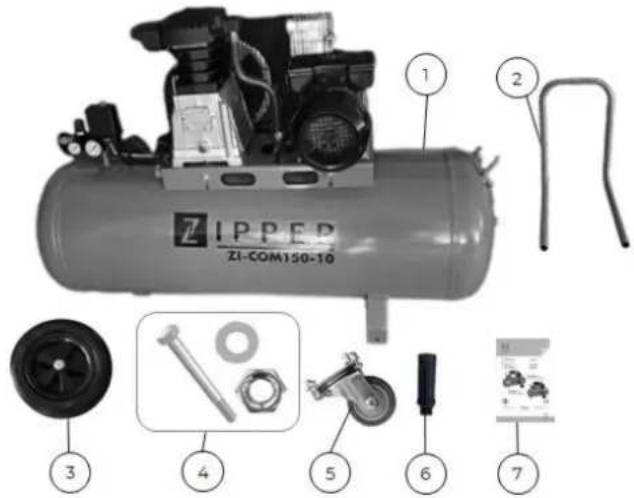

3.1 Lieferumfang / Delivery content / Rozsah dodávky / Rozsah dodávky

ZIPPED ZI-COM150-10 ① ② ③ ④ ⑤ ⑥ ⑦

Nr.	Bezeichnung / Description	Qty.	Nr.	Bezeichnung / Description	Qty.
1	Druckbehälter mit Motor, Kompressor und Schalteinheit / vessl with motor, compressor and switch unit / Tlaková nádoba s motorem, kompresorem a spínací jednotkou / Tlaková nádoba s motorom, kompresor a spínacia jednotka	1	5	Lenkrolle mit Befestigungsmaterial / swivel wheel with mounting material / Otočné kolečko s upevňovacím materiálem / Otočné koliesko s upevňovacím materiálom	1
2	Transportgriff / handle / Transportní rukojet / Prepravná rukovät	1	6	Öleinfüllschraube / oil filler plug / Šroub na nalévání oleje / Skrutka na naplnenie oleja	1
3	Rad / wheel / Kotač / Roue / Kolo / Koleso	2	7	Betriebsanleitung / user manual / Kompresor / Compresseur / Návod k použití / Návod na použitie	1
4	Befestigungsmaterial Räder / mounting material wheels / Montážní materiál pro kola / Upevňovací materiál, kolieska	1 Set

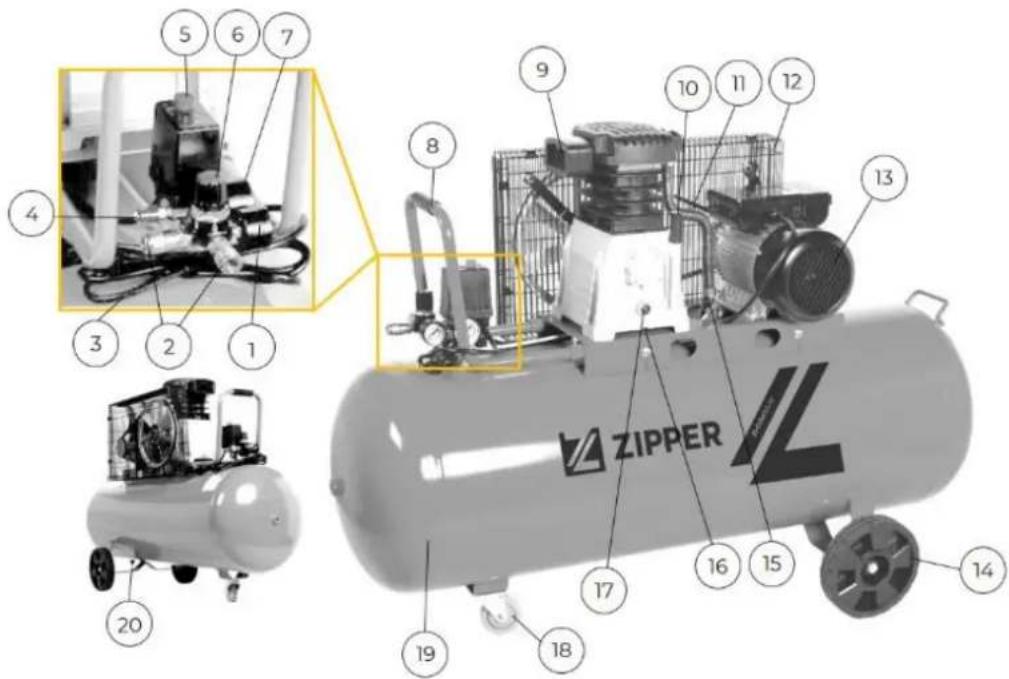

3.2 Komponenten / Components / Komponenty / Komponenty

ZIPPER 14 15 16 17 18 19 20 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 ZIPPER ZIPPER L

Nr.	Bezeichnung / description	Nr.	Bezeichnung / description
1	Manometer für Ausgangsdruck / manometer for output pressure / Manometr pro výstupní tlak / Manometer pre výstupný tlak / Manometer pre výstupný tlak	11	Riemen / belt / Remen / Remene
2	Luftanschluss / air connection / Připojení vzduchu / Prípojka vzduchu	12	Schutzgitter / protective grille / Ochranná mřížka / Ochranné mreže
3	Netzkabel mit Stecker / cable with plug / Sítový kabel se zástrčkou / Sietový kábel so zástrčkou	13	Motor / motor / Motor / Motor
4	Sicherheitsventil / safety valve / Bezpečnostní ventil / Poistný/bezpečnostný ventil	14	Rad / wheel / Kotač / Roue / Kolo / Koleso
5	EIN-AUS-Schalter / ON-OFF switch / Spínač/vypínač / ZAPÍNAČ-VYPÍNAČ	15	Rückschlagventil / check valve / Zpětný ventil / Spätný ventil
6	Druckregler / pressure regulator / Regulátor tlaku / Regulátor tlaku	16	Ölablassschraube / oil drain screw / Vypouštěcí zátka oleje / Skrutka na vypustenie oleja
7	Manometer Kesseldruck / manometer vessel pressure / Manometr tlaku ve vzdušníku / Manometer tlaku kotla	17	Ölschauglas / oil sight glass / Průzor pro kontrolu oleje / Sklo olejoznaku
8	Transportgriff / handle / Transportní rukojet / Prepravná rukovát	18	Lenkrad / swivel wheel / Volant / Otočné koliesko
9	Luftfilter / air filter / Vzduchový filtr / Vzduchový filter	19	Druckbehälter / vessel / Tlaková nádoba / Tlaková nádoba
10	Öleinfüllschraube / oil filler cap / Šroub na nalévání oleje / Skrutka na naplnenie oleja	20	Entwässerungsventil für Kondenswasser / drain valve for condensed water / Ventil pro odvádění zkondenzované vody / Odvodňovací ventil pre kondenzát

3.3 Technische Daten / Technical data / Technické údaje / Technické údaje

	ZI-COM90-10
Spannung / voltage / Napětí / Napätie	230 V / 50 Hz
Motorleistung / motor power / Výkon motoru / Výkon motora	2200 W
Druckbehältervolumen / tank capacity / Objem tlakové nádoby / Objem tlakovej nádoby	90 l
Ansaugleistung / air power / Sací výkon / Výkon nasávania	354 l/min
Betriebsdruck / working pressure / Provozní tlak / Prevádzkový tlak	max. 10 bar (1 MPa)
Dauer Druckbehälterfüllung / Tank filling duration/ Doba plnění tlakových nádob / Trvanie naplnenia tlakovej nádoby	206 s
Luftleistung / air flow rate / Vzduchový výkon / Vzduchový výkon	@2 bar......210 l/min@4 bar......200 l/min@6 bar......185 l/min@8 bar......170 l/min@10 bar......150 l/min
Motordrehzahl / motor speed / Otáčky motoru / Otáčky motora	2850 min ^-1
Empfohlenes Kompressoröl / recommended oil / Doporučený kompresorový olej / Odporúčaný kompresorový olej	SAE30
Ölmenge / oil capacity / Množství oleje / Množstvo oleja	800 ml
Schutzklasse / protection class / Třída ochrany / Stupeň ochrany krytom	IP20
Maschinenmaße (L×B×H) / machine dimensions (L×W×H) / Rozměry stroje (dxšxv) / Rozmery stroja (D x Š x V)	920 × 455 × 820 mm
Verpackungsmaße (L×B×H) / packaging dimensions (L×W×H) / Rozměry obalu (dxšxv) / Rozměry balení (D x Š x V)	1010 × 415 × 870 mm
Gewicht netto / weight net / Hmotnost netto / Hmotnost netto	67 kg
Gewicht brutto / weight gross / Hmotnost brutto / Hmotnost brutto	75 kg
Schalldruckpegel L_PA /sound pressure level L_PA /Hladina akustického tlaku L_PA /Hladina akustického tlaku L_PA	72,1 dB(A) k: 2dB(A)
Garantierter Schallleistungspegel L_WA guaranted sound power level L_WA /Garantovaná hladina akustického výkonu L_WA /Garantovaná hladina akustického výkonu L_WA	97 dB(A)

(DE) Hinweis Geräuschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen, d. h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
(EN) Notice noise emission: The values given are emission values and therefore do not have to represent safe workplace values at the same time. Although there is a correlation between emission and immission levels, it cannot be reliably deduced whether additional precautions are necessary or not. Factors influencing the actual immission level at the workplace include the nature of the workspace and other noise sources, i.e. the number of machines and other adjacent operations. The permissible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk.
(CZ) Oznámení - údaje o hlučnosti: Uvedené hodnoty jsou emisní hodnoty, a proto nemusejí současně představovat i bezpečné hodnoty na pracovišti. Přestože existuje korelace mezi hladinami emisí a imisí, nelze z ní spolehlivě odvodit, zda jsou nutná další preventivní opatření, či nikoli. Mezi faktory, které ovlivňují skutečnou hladinu imisí na pracovišti, patří charakter pracovního prostoru a další zdroje hluku, tj. počet strojů a dalších sousedních pracovních procesů. Připustné hodnoty na pracovišti se rovněž mohou v jednotlivých zemích lišit. Tato informace však má uživateli umožnit lépe posoudit ohrožení a riziko.
(SK) Oznámenie týkajúce sa údajov o hlučnosti: Uvedené hodnoty sú emisné hodnoty a zároveň tým nemusia predstavovať aj bezpečné hodnoty na pracovisku. Napriek tomu, že existuje korelácia medzi emisnými a imisnými hladinami, nemožno z toho spolahlivo vyvodit, či sú alebo nie sú potrebné dodatočné preventívne bezpečnostné opatrenia. Faktory, ktoré ovplyvňujú na pracovisku skutočne pretrvávajúcu imisnú hladinu, zahrňajú osobitosť pracovného priestoru a iné zdroje zvukov, tzn. počet strojov a iných susediacich pracovných postupov. Povolené hodnoty na pracovisku sa taktiež môžu líšit medzi jednotlivými krajinami. Táto informácia by však mala používatela kvalifikovať na to, aby lepšie odhadol ohrozenie a riziko.

4 VORWORT (DE)

Tento návod k obsluze obsahuje informace a důležité pokyny pro uvedení do provozu a manipulaci s tichými kompresory ZI-COM90-10, dále v tomto dokumentu označovanými jako „stroj“.

Návod k použití je součástí stroje a nesmí být odstraněn. Uchovávejte jej pro pozdější použití na vhodném místě, které je snadno přístupné uživatelům (provozovatelům), a v případě předání třetí osobě jej přiložte ke stroji!

Vezměte na vědomí zejména kapitolu Bezpečnost!

Dodržujte pokyny, týkající se bezpečnosti a rizik. Jejich nerespektování může vést k vážným zraněním.

Vzhledem ke stálým inovacím našich produktů se mohou obrázky a obsah mírně lišit. Pokud zjistíte nějaké chyby, informujte nás o nich.

Technické změny vyhrazeny!

Ihned po převzetí zkontrolujte zboží a případné reklamace zaznamenejte do nákladního listu při převzetí zásilky dopravcem!

Poškození způsobené přepravou nám musí být nahlášeno zvlášt do 24 hodin.

Společnost Zipper nemůže převzít žádnou záruku za poškození způsobená přepravou, která nebyla zaznamenána.

Autorské právo

© 2023

Tato dokumentace je chráněna autorskými právy. Všechna práva vyhrazena! Soudně stíhány budou zejména patisk, překládání a vyjímání fotografií a obrázků.

Místně příslušným je Zemský soud v Linci nebo soud příslušný pro 4707 Schlüsslberg.

Adresa zákaznického servisu

Tento návod k použití obsahuje informace a důležité pokyny k bezpečnému uvedení do provozu a k manipulaci se strojem.

Návod k použití si pro vlastní bezpečnost pozorně přečtěte před uvedením stroje do provozu. To vám umožní bezpečné zacházení se strojem a rovněž tím předejdete omylům a škodám na zdraví a na majetku. Kromě toho respektujte symboly a piktogramy i pokyny, týkající se bezpečnosti a rizik, které jsou použity na stroji!

19.1 Použití v souladu s určením

Stroj je určen výhradně k těmto činnostem:

Pro generování stlačeného vzduchu v rámci technických údajů. Stroj může být používán v různých pracovních oblastech, jako je např. plnění pneumatik automobilů nebo s pneumatickým nářadím, jako jsou hřebíkovačky, sešívačky, pneumatické orbitální brusky apod.

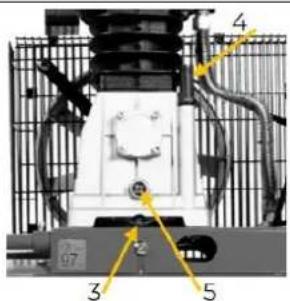

OZNÁMENÍ

Společnost ZIPPER MASCHINEN GmbH nepřebírá odpovědnost nebo záruku za jiné použití nebo použití překračující tento rámec a za škody na majetku či na zdraví, které tím vzniknou.

19.1.1 Technická omezení

Stroj je určen k použití za následujících podmínek:

Rel. vlhkost	max. 70 %
Teplota (provoz)	+5 °C až +40 °C
Teplota (skladování, přeprava)	-25 °C až +55 °C

19.1.2 Zakázané použití / Rizikové chybné použití

• Používání stroje bez adekvátní fyzické a mentální způsobilosti.
• Používání stroje bez znalosti návodu k použití.
  • Změna konstrukce stroje.
• Používání stroje v prostředí ohroženém výbuchem.
• Používání stroje mimo technické meze, uvedené v tomto návodu k použití.
• Odstranění bezpečnostního značení umístěného na stroji.
• Je zakázáno mířit pistolí na stlačený vzduch na osoby.

- Změna, obcházení bezpečnostních prvků stroje nebo jejich uvádění mimo provoz.

- Stroj není vhodný pro nepřetržitý provoz, resp. neomezený komerční provoz a smí se používat pouze v suchých prostorách.

Použití v rozporu s určením, resp. nerespektování výkladu a pokynů, uvedených v tomto návodu k použití, bude mít za následek zánik veškerých nároků vůči společnosti ZIPPER MASCHINEN GmbH na poskytnutí záruky a náhrady škody.

19.2 Požadavky na uživatele

Stroj je dimenzován pro obsluhu jednou osobou. Předpokladem pro ovládání stroje jsou fyzická a mentální způsobilost i znalost a pochopení návodu k použití. Osoby, které z důvodu svých fyzických, senzorických nebo mentálních schopností, své nezkušenosti nebo neznalosti nejsou schopny bezpečně ovládat stroj, nesmějí tento stroj používat bez dohledu nebo instrukce odpovědné osoby.

Vezměte prosím na vědomí, že lokálně platné zákony a ustanovení určují minimální věk pracovníka obsluhy a mohou omezit používání tohoto stroje!

Práce na elektrických součástech nebo provozních prostředcích smí provádět jen odborník v oboru elektro nebo jiná osoba s poučením a pod dohledem takového odborníka.

Před pracemi na stroji použijte osobní ochranné prostředky.

19.3 Bezpečnostní prvky

Stroj je vybaven následujícími bezpečnostními prvky:

- Bezpečnostní ventil (1)

19.4 Bezpečnostní pokyny

Aby nedocházelo k nesprávnému fungování, škodám a újmám na zdraví, je při práci se strojem vedle všeobecných pravidel bezpečnosti práce nutné vzít v úvahu tyto body:

- Před uvedením stroje do provozu zkontrolujte, zda je stroj kompletní a funkční. Stroj používejte pouze tehdy, když jsou nainstalovány oddělující ochranné prvky, potřebné pro obrábění, a další neoddělující ochranné prvky.

- Ujistěte se, že jsou ochranné prvky v dobrém provozním stavu a je řádně prováděna jejich údržba.

- Jako místo instalace zvolte rovný podklad bez otřesů.

- Zařidte, aby byl kolem stroje dostatek místa.

- Zajistěte dostatek světla na pracovišti, aby nedocházelo ke stroboskopickým efektům.

- Dbejte na čistotu pracovního prostředí.

- Z prostoru kolem stroje odstraňujte překážky (např. prach, špony, uříznuté části obrobků atd.).

- Používejte jen bezvadné nářadí bez prasklin a jiných vad (např. deformací).

- Před zapnutím stroje odstraňte nástrojové klíče a jiné nastavovací nářadí.

- Před každým použitím zkontrolujte pevnost spojů stroje.

- Stroj, který je v chodu, nikdy nenechávejte bez dohledu. Před opuštěním pracovního prostoru vypněte stroj a zajistěte jej proti neúmyslnému, resp. neoprávněnému opětovnému uvedení do provozu.

- Stroj smějí provozovat, jeho údržbu nebo opravy smějí provádět jen osoby, které jsou s ním seznámeny a jsou informovány o rizikách, která nastávají při těchto pracích.

- Zajistěte, aby se nepovolané osoby zdržovaly pouze v příslušné bezpečné vzdálenosti od stroje a ke stroji nepouštějte zejména děti.

- Vždy pracujte s rozvahou a potřebnou opatrností a v žádném případě nepoužívejte přílišné násilí.

- Nepřetěžujte stroj!

- Dlouhé vlasy skryjte pod ochranou vlasů.

- Noste priléhavý ochranný pracovní oděv a vhodné ochranné prostředky (ochranu zraku, ochranu obličeje a ochranu sluchu S1).

- Při práci na stroji nikdy nenoste volné šperky, odstávající oblečení nebo doplňky (např. kravatu, šálu).

- V prípadě únavy, nesoustředěnosti, resp. pod vlivem léků, alkoholu nebo drog nepracujte na stroji!

- Nepoužívejte stroj v prostorách, kde výpary z barev, rozpouštědel nebo hořlavých kapalin představují potenciální nebezpečí (riziko požáru, resp. výbuchu!).

- Před nastavováním stroje, změnou technického vybavení, čištěním, údržbou nebo servisem atd. stroj zastavte a odpojte jej od přívodu elektrického napětí. Před započetím prací na stroji vyčkejte, dokud se nezastaví všechny nástroje, resp. části stroje, a zajistěte stroj proti neúmyslnému opětovnému zapnutí.

19.5 Elektrická bezpečnost

- Dejte pozor, aby byl stroj ukostřen.

- Používejte jen vhodné prodlužovací kabely.

- Poškozený nebo zamotaný kabel zvyšuje nebezpečí úrazu elektrickým proudem. S kabelem zacházejte opatrně. Kabel nepoužívejte k prénášení, tahání nebo odpojování stroje. Chraňte kabel před žárem, olejem, ostrými hranami nebo pohyblivými částmi.

- Abyste omezili nebezpečí úrazu elektrickým proudem, používejte předpisové konektory a vhodné zásuvky.

- Nebezpečí úrazu elektrickým proudem, zvyšuje voda, která vnikne do stroje. Nevystavujte stroj dešti nebo vlhku.

• Použití stroje je přípustné pouze tehdy, když je elektrický zdroj chráněn proudovým chráničem.
• Zajistěte, aby byl hlavní spínač stroje před připojením k přívodu elektrického napětí vypnut.
• Stroj používejte pouze tehdy, když je spínač/vypínač v bezchybném stavu.

19.6 Speciální bezpečnostní pokyny pro tento stroj

• Stroj smí být provozován jen ve vhodných prostorách (dobré větrání, okolní teplota +5 °C až 40 °C). V prostoru se nesmí vyskytovat prach, kyseliny, výpary, výbušné nebo hořlavé plyny.
• Stroj smí obsluhovat jen jedna osoba.
• Na stroj nepokládejte hadry, nádoby ani jiné materiály.

Bezpečnostní pokyny pro práci s pistolemi na stlačený vzduch

• Kompresor a vedení dosahují v provozu vysokých teplot. V případě kontaktu s nimi může dojít k popáleninám.
• Při uvolňování hadicové spojky je třeba spojkovou část hadice pevně držet rukou. Tím zabráníte zraněním způsobeným prudkými zpětnými pohyby hadice.

Bezpečnostní pokyny pro nástřik barvy

• Nepracujte s laky nebo rozpouštědly, jejichž teplota vzplanutí je nižší než 55 °C.
• Laky a rozpouštědla nezahřívejte.
• Pokud pracujete se zdraví škodlivými kapalinami, je nutné použít na ochranu filtrační přístroje (obličejové masky). Řidte se rovněž údaji o ochranných opatřeních výrobců těchto látek.
• Je třeba dodržovat informace a označení podle vyhlášky o nebezpečných látkách na vnějším obalu zpracovávaných materiálů. V případě potřeby přijměte dodatečná ochranná opatření, zejména noste vhodný oděv a masky.
• Během nástříku a také v pracovním prostoru je zakázáno kouřit. Lehce hořlavé jsou i výpary z barev.
  • V místnosti nesmějí být žároviště ani jiskřící stroje a také nesmějí být používány.
• V pracovním prostoru neuchovávejte ani nekonzumujte pokrmy a nápoje. Výpary z barev jsou škodlivé.
• Pracovní prostor musí mít více než 30 m3 a při nástřiku a schnutí musí být zajištěna dostatečná výměna vzduchu. Neprovádějte nástřik proti větru. Při nástřiku hořlavých, resp. nebezpečných nástřikových materiálů dodržujte ustanovení místních orgánů.
• Nepracujte s médii, jako je lakový benzin, butylalkohol a methylenchlorid, ve spojení s hadicí z PVC (snížená životnost).

Provoz tlakových nádob podle nařízení o tlakových nádobách

• Kdo provozuje tlakovou nádobu, je povinen ji udržovat v řádném stavu, řádně ji provozovat, sledovat, neprodleně provádět nezbytné práce spojené s údržbou a opravami a přijímat bezpečnostní opatření vyžadovaná za daných okolností.
• Tlaková nádoba nesmí být provozována, pokud vykazuje vady, které ohrožují zaměstnance nebo třetí osoby.
• Pravidelně kontrolujte poškození tlakové nádoby, např. korozi.

19.7 Upozornění na nebezpečí

I když používáte stroj v souladu s určením, nelze zcela odstranit určité faktory zbytkových rizik. Na základě struktury a konstrukce stroje mohou nastat ohrožující situace, které jsou v tomto návodu k obsluze označeny následujícím způsobem:

NEBEZPEČÍ

Bezpečnostní pokyn tohoto druhu upozorňuje na bezprostředně nebezpečnou situaci, která způsobí smrt nebo těžká zranění, pokud jí nebude zabráněno.

VAROVÁNÍ

Bezpečnostní pokyn tohoto druhu upozorňuje na možnost nebezpečné situace, která může být příčinou těžkých zranění či dokonce smrti, pokud jí nebude zabráněno.

UPOZORNĚNÍ

Bezpečnostní pokyn tohoto druhu upozorňuje na možnost nebezpečné situace, která může být příčinou drobných či lehkých zranění, pokud jí nebude zabráněno.

OZNÁMENÍ

Bezpečnostní pokyn tohoto druhu upozorňuje na možnost nebezpečné situace, která může být příčinou škod na majetku, pokud jí nebude zabráněno.

Bez ohledu na všechny bezpečnostní předpisy jsou a zůstanou nejdůležitějšími bezpečnostními faktory pro bezchybné ovládání stroje váš zdravý rozum a odpovídající technická způsobilost/kvalifikace. Bezpečná práce je závislá na vás!

20 TRANSPORT

Stroj v obalu přepravte na místo instalace. K manévrování se strojem v obalu lze použít např. paletový zdvižný vozík nebo vidlicový stohovací vozík s odpovídající únosností. Údaje najdete v kapitole Technické údaje. Aby byl stroj správně přepravován, dodržujte pokyny a informace na přepravním obalu, které se týkají těžiště, bodů zavěšení, hmotnosti, používaných dopravních prostředků i předepsané přepravní polohy atd. Ujistěte se, že jsou zvolená zdvihací zařízení (jeřáb, stohovací vozík, vysokozdvižný vozík, prostředky na zavěšování břemen atd.) v bezvadném stavu. Při zvedání, prénášení a pokládání břemene dbejte na správné držení těla. Stroj lze také sestavit a přepravovat na krátké vzdálenosti pomocí koleček.

21 MONTÁŽ

21.1 Přípravné činnosti

21.1.1 Rozsah dodávky

Po obdržení dodávky zkontrolujte, zda jsou všechny díly v pořádku. Poškození nebo chybějící díly ihned nahlaste svému prodejci nebo přepravní společnosti. Viditelné poškození při přepravě musí být dále v souladu s ustanoveními o záruce neprodleně zaznamenáno na dodacím listu, jinak bude zboží považováno za řádně převzaté.

21.1.2 Požadavky na místo instalace

Zvolené místo instalace musí být vybaveno vhodnou přípojkou k přívodu elektrického napětí. Stroj umístěte na rovném a pevném podkladu.

Potřeba místa včetně vzdálenosti přibližně 50 cm od stěn a jiných předmětů vyplývá z technických údajů (rozměry, hmotnost) vašeho stroje. Při vyměřování potřebného prostoru vezměte v úvahu, že musí být zajištěn volný přívod vzduchu ke stroji a ovládání, údržba a opravy stroje musejí být možné kdykoli bez jakéhokoli omezení.

Místo instalace stroje musí vyhovovat lokálním bezpečnostním předpisům a splňovat ergonomické požadavky na pracoviště s dostatečným osvětlením.

21.2 Sestavení

Stroj bude dodán předběžně smontovaný. Součásti, které byly za účelem přepravy odmontovány, je nutné nainstalovat podle následujícího návodu, a musí být provedeno elektrické připojení.

• Připevněte kolo k držáku kola kompresoru pomocí šroubu (1) a podložky a matice (2).
• Tento postup zopakujte s druhým kolem.

- Pomocí 4 šroubů, podložek a matic připevněte otočné kolečko k dodanému držáku (3).

3. Montáž přepravní rukojeti

• Vyjměte šrouby z otvorů (4).

- Zasuňte přepravní rukojeť do otvorů a zajistěte ji šrouby (4).

4. Zkontrolujte olej a případně jej doplňte

- Umístěte stroj na rovný povrch.

- Pomocí průhledítka oleje (5) zkontrolujte, zda je olej naplněn až po středovou značku. Pokud ne, olej doplňte.

Naplnění olejem

• Vyjměte přepravní zátku z plnicího otvoru oleje (6).
- Dolijte olej do plnicího otvoru oleje (6) až po středovou značku v průhledítku oleje (5).

5. Montáž šroubu pro nalévání oleje

• Uzavřete otvor (6) plnicí zátkou oleje (7).

21.3 Připojení k elektrické síti

VAROVÁNÍ

Nebezpečné elektrické napětí!

Riziko zranění nebezpečným elektrickým napětím!

→ Připojení stroj k přívodu elektrického napětí i kontroly, které jsou s tím spojeny, smí provádět jen odborník v oboru elektro nebo jiná osoba s poučením a pod dohledem takového odborníka!

• Zkontrolujte, zda je funkční nulové spojení (pokud je k dispozici) a ochranné uzemnění.
• Zkontrolujte, zda odpovídá napájecí napětí a frekvence v údajích o stroji.

OZNÁMENÍ

Odchylka napájecího napětí a frekvence!

Odchylka ±5 % od hodnoty napájecího napětí je povolena. V napájecí síti stroje musí být zkratová pojistka!

• Použijte napájecí kabel, který vyhovuje požadavkům na elektrinu (např. H07RN, H05RN) a potřebný průřez napájecího kabelu zjistěte z tabulky proudové zatížitelnosti. Přitom dbejte na opatření na ochranu proti mechanickému poškození.
• Přesvědčte se, že je přívod elektrického napětí chráněn proudovým chráničem.
  • Stroj zapojte pouze do řádně uzemněné zásuvky.
• Při použití prodlužovacího kabelu dávejte pozor na to, aby jeho rozměry odpovídaly připojovacímu výkonu stroje. Připojovací výkon je uveden v technických údajích, souvislost mezi průřezem a délkou kabelu naleznete v odborné literatuře nebo se obratte na odborného elektrikáře.
• Poškozený kabel musí být ihned vyměněn.

22 PROVOZ

Provozujte jen stroj v bezvadném stavu. Před každým použitím provedte vizuální kontrolu stroje. Bezpečnostní prvky, elektrická vedení a ovládací prvky je třeba zkontrolovat co nejpečlivěji.

22.1 Provozní pokyny

• Před uvedením do provozu zkontrolujte hladinu oleje v čerpadle kompresoru.
• Instalujte stroj v blízkosti spotřebiče. Je třeba zabránit tomu, aby byla vedení vzduchu a přívodní vedení (prodlužovací kabely) dlouhá.
• Dejte pozor, aby byl nasávaný vzduch suchý a neobsahoval prach.
• Stroj neprovozujte ve vlhkých nebo mokrých prostorách.
• Provozujte stroj jen na pevném a rovném podkladu.
• Bezpečnostní ventil musí být před spuštěním uzavřen.
• Při uvolňování hadicové spojky je třeba spojkovou část hadice pevně držet rukou. Tím zabráníte zraněním způsobeným prudkými zpětnými pohyby hadice.
• Ujistěte se, že jsou všechny hadice a šroubení vhodné pro maximální přípustný pracovní tlak kompresoru.
• Před každým použitím zkontrolujte, zda tlaková nádoba není zrezivělá a poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádobou.

22.2 Ovládání

22.2.1 Zapnutí a vypnutí stroje

• Vytáhněte vypínač ZAP/VYP.

Vypnutí

• Stiskněte spínačZAP/VYP.

22.2.2 Nastavení výstupního tlaku

2 3 4

Výstupní tlak

• Pomocí regulátoru tlaku (2) nastavte výstupní tlak.
  • Výstupní tlak se zobrazí na manometru (3).

Tlak v tlakové nádobě

- Tlak v tlakové nádobě se zobrazuje na manometru tlakové nádoby (4).

22.2.3 Připojení stlačeného vzduchu

OZNÁMENÍ: Stlačený vzduch připojujte pouze tehdy, když je vzdušník bez tlaku!

• Chcete-li připojit spotřebič, zasuňte vsuvku hadice na stlačený vzduch do spojky (5). Objímka automaticky skočí dopředu.
• Za účelem odpojení stáhněte objímku a odstraňte hadici.

23 ČIŠTĚNÍ, ÚDRŽBA, SKLADOVÁNÍ, LIKVIDACE

VAROVÁNÍ

Manipulace se strojem, který je stále připojen k přívodu elektrického napětí, může způsobit těžká zranění nebo smrt.

→ Před čištěním, údržbou nebo servisem vždy stroj odpojte od zdroje napětí a zajistěte jej proti neúmyslnému opětovnému zapnutí.
→ Nechte motor vychladnout.
→ Uvolněte tlak ve vzdušníku.

23.1 Čištění

Pravidelné čištění zaručí dlouhou životnost vašeho stroje a je předpokladem bezpečného provozu.

OZNÁMENÍ

Nesprávné čisticí prostředky mohou narušit lak stroje. K čištění nepoužívejte rozpouštědla, nitroředidla nebo jiné čisticí prostředky, které mohou poškodit lak stroje. Řidte se údaji a pokyny výrobce čisticího prostředku.

• Po každém použití odstraňte ze stroje částečky prachu a nečistot, zejména z ochranných krytů, vzduchových otvorů, krytu motoru a krytu řemene.
• Stroj vyčistěte vlhkým hadříkem, popřípadě s trochou běžného mycího prostředku, nebo jej vyfoukejte stlačeným vzduchem pod nízkým tlakem.
• Lesklé části stroje namažte proti korozi mazacím olejem neobsahujícím kyselinu (např. antikorozní prostředek WD40).

23.2 Údržba

Stroj je nenáročný na údržbu a udržovat je třeba jen málo částí. Poruchy a vady, které ohrožují vaši bezpečnost, musejí být ihned odstraněny!

• Před každým použitím zkontrolujte bezvadný stav bezpečnostních prvků.
• Bezvadný stav a čitelnost varovných a bezpečnostních nálepek na stroji pravidelně kontrolujte.
• Používejte výhradně originální náhradní díly doporučené výrobcem.

23.2.1 Plán údržby

Druh a stupeň opotřebení stroje ve velké míře závisí na provozních podmínkách. Níže uvedené intervaly platí při používání stroje ve stanovených technických mezích:

Interval	Komponenty	Opatření
před zahájením provozu	Šrouby	popř. pevně utáhnout nebo je v případě ztráty nahradit
	Části stroje	kontrola poškození - zejména rzí
	Hladina oleje	Zkontrolujte stav, případně doplňte.
po ukončení provozu	Kondenzát	nechat odtéct, viz další kapitola
	Stroj	vyčistit, zejména větrací otvory
vždy po 20-30 hodinách provozu	Vzduchový filtr	Vyčistit
	Řemen	zkontrolujte napnutí řemene, v případě potřeby jej vyměňte
vždy po 250 hodinách provozu	Olej	Výměna oleje

23.2.2 Vypuštění zkondenzované vody

Aby byla zajištěna dlouhodobá životnost tlakové nádoby, je třeba po každém provozu vypustit zkondenzovanou vodu otevřením odvodňovacího ventilu.

Zkondenzovaná voda z tlakové nádoby obsahuje zbytky oleje. Zkondenzovanou vodu ekologicky zlikvidujte!

OZNÁMENÍ

Oleje jsou toxické a nesmějí se dostat do okolního prostředí! Dodržujte pokyny výrobce a pro informace, týkající se možností správné likvidace, popřípadě kontaktujte místní orgány.

OZNÁMENÍ: Dbejte na to, aby při této činnosti nebyl překročen maximální tlak 1 bar.

• Pod tlakovou nádobu umístěte vhodnou sběrnou nádobu.
• Vypouštěcí ventil otevřete otočením ve směru hodinových ručiček (1). Nechte kondenzát stékat do sběrné nádoby.
• Vypouštěcí ventil zavřete otočením proti směru hodinových ručiček (1).

23.2.3 Čištění vzduchového filtru

Ucpaný a znečištěný vzduchový filtr výrazně snižuje výkon motoru!

• Uvolněte kryt vzduchového filtru a sejměte jej (2).

• Vyjměte vzduchový filtr.

- Vzduchový filtr vyčistěte stlačeným vzduchem s nízkým tlakem.

• Vyměňte vzduchový filtr a nasadťe kryt.

23.2.4 Výměna oleje

OZNÁMENÍ

Oleje jsou toxické a nesmějí se dostat do okolního prostředí! Dodržujte pokyny výrobce a pro informace, týkající se možností správné likvidace, popřípadě kontaktujte místní orgány.

• Uvolněte vypouštěcí zátku oleje (3) a nechte olej vytéct do vhodné sběrné nádoby. Znovu zavřete vypouštěcí zátku oleje.
  • Vyjměte plnicí zátku oleje (4).
• Dolijte olej do otvoru až po středovou značku v průhledítku oleje (5).
• Uzavřete otvor plnicí zátkou oleje (4).

23.2.5 Kontrola / výměna řemene

• Sejměte přední ochrannou mřížku.
  • Zkontrolujte napnutí řemene tlakovou zkouškou.
• Pás lze stlačit maximálně o 5 mm.
• Pokud je napnutí příliš nízké, řemen napněte.

Vyměnit

• Uvolněte přední ochrannou mřížku (1).
• Uvolněte řemen povolením upevňovacích šroubů (2) motoru a posuňte jej.
• Vyměňte řemen (3). Ujistěte se, že nový řemen sedí přesně v jedné linii s oběma řemenicemi, jinak upravte polohu pomocí otvorů s drážkami na uchycení motoru.
• Napněte řemen a znovu utáhněte upevňovací šrouby na motoru (2).
• Nasadte zpět přední ochrannou mřížku (1).

23.3 Skladování

Pokud je stroj uložen déle než 30 dní:

• Stroj nechte dostatečně zchladnout.

• Uvolněte tlak ve vzdušníku.
  • Vypuštění zkondenzované vody.
• Vyčistěte stroj a nechte jej uschnout.
• Stroj zakryjte.

V případě nepoužívání skladujte stroj na suchém, nezámrzném a zamykatelném místě. Odpojte stroj od přívodu elektrického napětí. Zajistěte, aby ke stroji neměly přístup nepovolané osoby a zejména děti.

OZNÁMENÍ

Při nesprávném skladování se mohou důležité součásti poškodit a zničit. Zabalené nebo již rozbalené díly skladujte jen za určených okolních podmínek!

23.4 Likvidace

Dodržujte předpisy příslušné země o likvidaci odpadu. Stroj, jeho komponenty nebo provozní prostředky nikdy nelikvidujte spolu se zbytkovým odpadem. Pro informace, týkající se dostupných možností likvidace, popřípadě kontaktujte místní orgány.

Pokud u specializovaného prodejce zakoupíte nový stroj nebo rovnocenný přístroj, je tento prodejce v určitých zemích povinen odborně zlikvidovat starý stroj.

24 ODSTRAŇOVÁNÍ CHYB

VAROVÁNÍ

Ohrožení elektrickým napětím!

Manipulace se strojem, který je stále připojen k přívodu elektrického napětí, může přivodit těžká zranění nebo smrt!

Před začátkem prací na odstraňování vad odpojte stroj od elektrického napájení! Nechte motor vychladnout. Uvolněte tlak ve vzdušníku.

Pří řádném připojení stroje k přívodu elektrického napětí je možné již předem vyloučit mnoho případných zdrojů chyb.

Pokud nejste schopni řádně provádět potřebné opravy a/nebo k tomu nemáte potřebné znalosti, vždy přizvěte k odstraňování problému odborníka.

Chyba	Možná příčina	Odstranění
Tlak již nelze akumulovat	Vadná těsnění ventilů	Výměna těsnění ventilů
Přehřátý motor	nízká hladina oleje	Dolít olej
	znečištěný vzduchový filtr	Vyčistit nebo vyměnit vzduchový filtr
Stroj běží, negeneruje však žádný tlak	ucpaný vzduchový filtr	Vyčistit nebo vyměnit vzduchový filtr
	vadná těsnění	Vyměnit těsnění
	vadné ventily na hlavě válců	Vyměnit ventily
Motor nelze spustit	bez elektrického napájení	Zkontrolujte nebo nastavte napájení.
	Ochrana proti přetížení motoru reaguje	Nechte motor vychladnout a znovu jej spustte.
po dosažení vypínacího tlaku uniká stlačený vzduch přes odlehčovací ventil pod tlakovým spínačem, dokud není dosaženo zapínacího tlaku	Netěsný nebo vadný zpětný ventil	Vyčistěte nebo vyměňte vložku zpětného ventilu
	Poškozený zpětný ventil	Vyměnit zpětný ventil
Kompresor se často zapíná	příliš kondenzátu v tlakové nádoběKompresor je přetížený	Vypustit kondenzátKompresor

25 PREDSLOV (SK)

Vážený zákazník!

Predovšetkým sa riadte kapitolou Bezpečnost!

Na základe neustáleho d'alšieho vývoja našich produktov sa môžu obrázky a obsahy mierne odlišovat. Ak by ste zistili chyby, informujte nás, prosím.

Použitie v rozpore s určením, resp. nerešpektovanie v tomto návode na použitie uvedených vysvetlení, upozornení, pokynov a oznámení má za následok zánik akýchkolvek nárokov na záručné plnenie a náhradu škody voči spoločnosti ZIPPER MASCHINEN GmbH.

• Poistný/bezpečnostný ventil (1)

26.4 Bezpečnostné pokyny

- Postarajte sa o dostatočné svetelné pomery na pracovisku, aby ste zabránili stroboskopickým efektom.

26.5 Elektrická bezpečnost

Napriek použitiu v súlade s určením nemožno úplne vylúčit určité faktory zvyškových rizík.

28.1.1 Rozsah dodávky

28.3 Elektrické pripojenie

VAROVANIE

Nebezpečné elektrické napätie!

29.2 Obsluha a ovládanie

29.2.1 Zapnutie a vypnutie stroja

• Zastrčte na pripojenie spotrebiča vsuvku hadice na stlačený vzduch do spojky (5). Puzdro skočí automaticky dopredu.
• Za účelom odpojenia potiahnite puzdro dozadu a odstráňte hadicu.

30 ČISTENIE, ÚDRŽBA, SKLADOVANIE, LIKVIDÁCIA

VAROVANIE

30.2.2 Vypustenie kondenzátu

Za účelom udržania stálej funkčnosti tlakovej nádoby musíte po každej prevádzke vypustit kondenzát otvorením odvodňovacieho ventilu.

Kondenzát z tlakovej nádoby obsahuje zvyšky oleja. Zlikvidujte kondenzát ekologicky!

OZNÁMENIE

33.1 Ersatzteilbestellung / Spare parts order / Naručivanje rezervnih dijelova / Commande de pièces détachées / Objednání náhradních dílů / Objednávanie náhradných dielov

(CZ) V podobě náhradních dílů ZIPPER používáte náhradní díly, které jsou ideálním způsobem vzájemně zkoordinovány. Optimální přesnost lícování dílů zkracuje dobu montáže a prodlužuje životnost.

OZNÁMENÍ

Montáž jiných než originálních náhradních dílů způsobí ztrátu záruky! Proto platí: Při výměně komponent/dílů používejte jen výrobcem doporučené náhradní díly.

Náhradní díly objednávejte přímo na naší domovské stránce – kategorie NÁHRADNÍ DÍLY, nebo kontaktuje náš zákaznický servis

- přes naši domovskou stránku – kategorie SERVIS/NOVINKY – POŽADAVEK NÁHRADNÍCH DÍLŮ,

• e-mailem na [e-mail].

Vždy uvedte typ stroje, číslo náhradního dílu a označení. Abychom předešli nedorozumění, doporučujeme přiložit k objednávce náhradních dílů kopii výkresu náhradních dílů, na které jsou potřebné náhradní díly jasně označeny, pokud neprovádíte poptávku pomocí internetového katalogu náhradních dílů.

Objednávajte náhradné diely priamo na našej domovskéj stránke – kategória NÁHRADNÉ DIELY, alebo sa spojte s našim servisom pre zákazníkov

33.2 Explosionszeichnung / Exploded view / Výkres v rozloženém stavu / Výkres rozloženej zostavy

33.3 Ersatzteilliste / Spare part list / Seznam náhradních dílů / Zoznam náhradných dielov

No.	Description	Qty.	No.	Description	Qty.	No.	Description	Qty.
1	Bolt	6	33	Piston ring	2	65	Bolt	2
2	Spring washer	6	34	Piston	2	66	Belt	1
3	Cylinder head	1	35	Snap ring	4	67	Nut	2
4	Gasket	1	36	Wrist pin	2	68	Spring washer	2
5	Valve seat	1	37	Connecting rod	2	69	Wheel	2
6	Aluminium gasket	1	38	Spring washer	6	70	Pin	2
7	Valve plate	4	39	Bolt	6	71	Air cock	1
8	Valve seat	1	40	Shaft seal	1	72	Regulator	1
9	Gasket	1	41	Crankcase cover	1	73	Connect	1
10	Cylinder	1	42	Spring washer	4	74	Pressure switch	1
11	Gasket	1	43	Bolt	4	75	Wire	1
12	Crank case	1	44	Pulley	1	76	Safety valve	1
13	Bolt	2	45	Bolt	1	77	Connect	1
14	Air cleaner	1	46	Flat washer	1	78	Pressure gauge	1
15	Bolt	4	47	Bolt	4	79	Pressure gauge	1
16	Spring washer	4	48	Flat washer	8	80	Bolt	4
17	Crank case cover	1	49	Spring washer	4	81	Flat washer	8
18	Gasket	2	50	Nut	4	82	Spring washer	4
19	Bearing	2	51	Motor	1	83	Nut	4
20	Crank shaft	1	52	Pulley	1	84	Drain cock	1
21	Oil full	1	53	Key	1	85	Tank	1
22	Oil sight glass	1	54	Nut	1	86	Wheel	1
23	Shaft seal	1	55	Spring washer	1	87	Spring washer	4
24	Bolt	1	56	Connecting plate	1	88	Bolt	4
25	Gasket	1	57	Flat washer	1	89	Handle	1
26	Crankcase cover	1	58	Bolt	1	90	Plug	2
27	Bolt	12	59	Spring washer	1	91	Connect	1
28	Nut	4	60	Bolt	1	92	Check valve	1
29	Spring washer	4	61	Fender	1	93	Exhaust pipe	1
30	Flat washer	8	62	Nut	2	94	Unloading Assembly	1
31	Bolt	4	63	Spring washer	2	95	Screw
32	Connect	1	64	Flat washer	4	96	Cylinder head cover

34 ZUBEHÖR / ACCESSORIES / PŘÍSLUŠENSTVÍ / PRÍSLUŠENSTVO

(DE) Optionales Zubehör finden Sie online auf der Produktseite, Kategorie EMPFOHLENES ZUBEHÖR ZUM PRODUKT.
(EN) Optional accessories can be found online on the product page, category RECOMMENDED PRODUCT ACCESSORIES.
(CZ) Volitelné příslušenství najdete na internetu na stránce výrobku, kategorie DOPORUČENÉ PŘÍSLUŠENSTVÍ K VÝROBKU.
(SK) Volitelné príslušenstvo nájdete on-line na stránke produktov, kategória ODPORÚČANÉ PRÍSLUŠENSTVO K PRODUKTU.

1.) Poskytování záruky

Stroje ZIPPER podléhají zákonné záruce, která platí v aktuálním znění. (Pro elektrické a mechanické součásti to odpovídá 2 letům (s výjimkou dílů podléhajících rychlému opotřebení a akumulátorů/baterií), počínaje datem, kdy si výrobek zakoupí koncový spotřebitel/kupující. Pro akumulátory a baterie platí zákonná záruka 6 měsíce od data zakoupení koncovým spotřebitelem/kupujícím. Pokud v této lhůty vyskytnou závady, které nejsou způsobeny vylučujícími podrobnostmi, uvedenými v bodu 3, společnost ZIPPER podle vlastního uvážení přístroj opraví nebo vymění.

2.) Hlášení

Aby bylo možné ověřit oprávněnost nároku ze záruky, musí kupující kontaktovat svého prodejce; prodejce musí společnosti Zipper písemně oznámit závadu, která se na přístroji vyskytla. Pokud je reklamace oprávněná, bude přístroj vyzvednut u prodejce společnosti Zipper. Vrácené zásilky bez předchozí dohody se společností Zipper nebudou akceptovány a přijaty.

3.) Ustanovení

a) Nároky ze záruky budou uznány pouze v případě, že k přístroji bude přiložena kopie originálu faktury nebo pokladního dokladu od obchodního partnera společnosti ZIPPER. Nárok na záruku zanikne, pokud přístroj nebude nahlášena k vyzvednutí se všemi díly příslušenství.
b) Záruka se nevztahuje na bezplatnou kontrolu, údržbu, inspekci nebo servisní práce na přístroji. Závady způsobené nesprávným používáním koncovým uživatelem nebo prodejcem nebudou rovněž uznány jako nárok ze záruky. Např.: Použití nesprávných paliv, poškození vodních nádrží mrazem, palivo přes zimu v nádrží přístroje.
c) Vyloučeny jsou závady na dílech podléhajících rychlému opotřebení, jako jsou: uhlíkové kartáče, záchytné vaky, nože, válce, řezné desky, řezná zařízení, vedení, spojky, těsnění, oběžná kola, pilové kotouče, štípací kříže, štípací klíny, nástavce štípacích klínů, hydraulické oleje, olejové, vzduchové a benzínové filtry, řetězy, zapalovací svíčky, posuvné čelisti atd.
d) Vyloučeny jsou škody na přístrojích, které způsobilo: nesprávné používání, nesprávné používání přístroje; které není v souladu s jeho běžným účelem použití; nedodržování návodu k obsluze a údržbě; vyšší moc; opravy nebo technické úpravy prováděné neautorizovanými servisy nebo samotnými zákazníky. Použitím neoriginálních náhradních dílů nebo částí příslušenství Zipper.
e) Vzniklé náklady (náklady na dopravu) a výdaje v případě neoprávněných nároků ze záruky budou po kontrole našimi odbornými pracovníky fakturovány zákazníkovi nebo prodejci.
f) Zařízení mimo záruční dobu: Oprava bude provedena až po zaplacení zálohy nebo na základě faktury vystavené prodejcem podle odhadu nákladů (včetně nákladů na dopravu) firmy ZIPPER.
g) Nároky na poskytnutí záruky budou poskytnuty pouze pro zákazníka prodejce společnosti Zipper, který zakoupil přístroj přímo od firmy ZIPPER. Tyto nároky jsou v případě vícenásobného prodeje přístroje nepřenosné.

4.) Nároky na náhradu škody a jiná ručení:

Odpovědnost firmy ZIPPER je ve všech prípadech omezena pouze na hodnotu zbožízařízení. Nároky na náhradu škody způsobené špatným výkonem, vadami, jakož i následnými škodami nebo ušlým ziskem v důsledku vady během záruční doby se neuznávají. Firma ZIPPER trvá na zákonném právu na odstranění vadyzařízení.

SERVIS

Po uplynutí záruční doby mohou opravy a údržbu provádět odborně způsobilé firmy. Společnost ZIPPER MASCHINEN GmbH vám také bude ráda nadále pomáhat se servisem a opravami. V takovém případě prosím zašlete nezávaznou poptávku na cenu

• e-mailem na [e-mail]
- nebo použijte online formulář pro reklamaci, resp. objednávku náhradních dílů, který naleznete na naší domovské stránce - kategorie SERVIS/NOVINKY.

39 VYHLÁSENIE O POSKYTNUTÍ ZÁRUKY (SK)

1.) Záruka

4.) Nároky na náhradu škody a ostatné ručenia a zodpovednosti:
