SDV4360 - Sporák Concept - Bezplatný návod k obsluze

Typ produktu	Volně stojící elektrický sporák
Značka	Concept
Model	SDV4360
Šířka	60 cm
Hloubka	60 cm
Výška	85 cm
Hmotnost	55 kg
Napájení	230 V ~ 50 Hz
Příkon	Cca 10 kW (varná deska + trouba)
Typ varné desky	Elektrická (4 zóny, včetně 1 rychlé)
Typ trouby	Elektrická, multifunkční
Objem trouby	65 l
Funkce trouby	Horkovzduch, gril, spodní ohřev, rozmrazování
Samočištění	Katalytické panely (zadní stěna)
Typ ovládání	Knoflíky a časovač
Dětská pojistka	Ano
Automatické vypnutí	Ano (časovač trouby)
Čištění	Otřete vlhkým hadříkem; vyhněte se abrazivním čisticím prostředkům
Dostupnost náhradních dílů	K dispozici v autorizovaných servisních střediscích
Index opravitelnosti	8,5/10 (odhad)

Často kladené otázky - SDV4360 Concept

Jak nastavím časovač na troubě?

Otočte knoflíkem časovače ve směru hodinových ručiček na požadovanou dobu vaření. Trouba se automaticky vypne po uplynutí času. Zazvoní zvonek, který vás upozorní.

Jaký typ nádobí mohu použít na varné desce?

Používejte pánve s rovným dnem, které odpovídají velikosti topných zón. Vyhněte se používání hliníkových nebo měděných pánví přímo na elektrických plotýnkách, aby nedošlo k poškození.

Jak vyčistím sklo dvířek trouby?

Použijte vlhký hadřík s jemným čisticím prostředkem. Na odolné skvrny naneste pastu z jedlé sody a vody. Nepoužívejte abrazivní houbičky ani ostré předměty.

Proč se moje trouba nezahřívá?

Zkontrolujte, zda je spotřebič zapojen do zásuvky a zda nedošlo k vypnutí jističe. Ujistěte se, že je zvolena funkce trouby a termostat je nastaven na teplotu vyšší než je pokojová.

Mohu použít pouze horní ohřev?

Ano, zvolte funkci 'horní ohřev' pomocí knoflíku funkcí trouby. Toto je ideální pro zhnědnutí nebo grilování.

Jak aktivuji dětskou pojistku?

Stiskněte a podržte tlačítko 'klíč' (je-li k dispozici) po dobu 3 sekund. Na displeji se objeví symbol. Opakujte pro deaktivaci.

Zóny varné desky se nezahřívají rovnoměrně. Co mám dělat?

Ujistěte se, že dno pánve je rovné a zcela zakrývá topnou zónu. Také zkontrolujte, zda není pánev deformovaná. Pro nejlepší výsledky používejte pánve s průměrem odpovídajícím zóně.

Je bezpečné nechávat troubu bez dozoru?

Nedoporučuje se nechávat troubu bez dozoru po dlouhou dobu, zejména při grilování nebo smažení. Časovač s automatickým vypnutím však poskytuje další bezpečnostní prvek.

Kde najdu výrobní číslo?

Výrobní číslo je umístěno na štítku s údaji, který je viditelný po otevření dvířek trouby. Je to nálepka s číslem modelu a výrobním číslem.

Jak vyměním žárovku trouby?

Odpojte napájení. Odstraňte skleněný kryt otočením proti směru hodinových ručiček. Vyměňte za žárovku 25W/300°C (specifickou pro trouby). Nasaďte kryt zpět a obnovte napájení.

NÁVOD K OBSLUZE SDV4360 Concept

Sklokeramická varná doska vstavaná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Poděkování

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Vaření s indukci

Tipy k vaření

Rady a tipy k úspoře energie

Návod k obsluze

Pokročilé funkce spotřebiče

Čistění a údržba

Instalace spotřebiče

Řešení potíží

Chybové hlášení

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napětí	220 - 240 V – 50 - 60 Hz380-415 V – 50 - 60 Hz
Max. příkon S500 - 6600 W
Průměr a přikon levě přední varné zóny ø 200 mm, 1 800 W
Průměr a přikon levě zadní varné zóny ø 165 mm, 1 200 W
Průměr a přikon pravě zadní varné zóny ø 200 mm, 1 800 W
Průměr a přikon pravě přední varné zóny ø 165 mm, 1 200 W
Vnější rozměry (s x h x v) 590 x 520 x 51 mm
Rozměry pro instalaci (s x h x v) 560 x 480 x 51 mm
Hmotnost 7,2 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedoslo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdřive se obraťte na dodavatele.
• Pred prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře vétraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

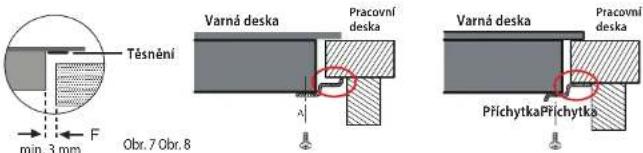

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Oveřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

- Kuchyňské kouty v obchodech, kancelářich a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!

• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.

• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.

• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
• Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • V případě poruchy vypněte spotřebič a příslušný jistič.
• Neponořujte prívodní kabel do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič použiván, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snížovala by se tím tak účinnost vaření.
• Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZOR! Hrozí nebezpečí poranění!
  • Dbejte na to, aby varné zóny a dna nádob byly suché.
• Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!
• Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.
• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!
• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!

4

5

CZ

concept

concept

CZ

• V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

POZOR!

• Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitė, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiosstimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
• Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flešky, pevné disky apod.).

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte příslušný jistič.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržite-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Levá zadní varná zóna (ø 165 mm)
2. Levá přední varná zóna (ø 200 mm)
3. Pravá zadní varná zóna (ø 200 mm)
4. Skleněná deska
5. Pravá přední varná zóna (ø 165 mm)
6. Tlačitko zapnout/vypnout
7. Ovládací panel

1 2 3 4 5 6 7

POPIS OVLÁDACÍHO PANELU

1. Tlačitko nastaveni časovače
2. Tlačitko aktivace/deaktivace dětského zámku
3. Ovládaci prvky pro regulaci výkonu
4. Tlačitko ON/OFF

concept

concept

TIPY K VAŘENÍ

Nastavení výkonových stupňů, které jsou popsány níže, jsou pouze příklady. Přesné nastavení výkonových stupňů pro vaření závisí na několika faktorech včetně použitého nádobí a množství potravin, které vaříte. S deskou experimentujte a postupně zjistěte, které nastavení výkonových stupňů Vám vyhovují nejvíce.

Příklady nastavení výkonových stupňů:

• Udržování kapalin v mírném varu,
• Mímý a pomalý ohřev bez nebezpečí připálení,
• Rozpuštění másla, čokolády atd.,
  • Rozmrazování,
  • Vaření malého množství kapaliny.

• Intenzivni vařeni,
• Udržováni varu většího množství kapaliny,
  • Vaření rýže,
• Dušení pokrmů.

• Přípravu pokrmů vyžadující rychlý ohřev a vysokou teplotu (např. bifteky, řizky, smažení brambor apod.),
• Přivedení vody, nebo polévky k bodu varu,
• Rozehřátí pokrmů před přepnutím na nižší stupeň.

RADY A TIPY K ÚSPOŘE ENERGIE

- Nepouživejte varné nadobi s prohnutým dnem (Obr. 1), snížuje se tim účinnost a prodlužuje se doba vareni.

Obr. 1

- Na každou varnou zónu použivejte správnou velikost varné nádoby. Průměr dna hmců a pánvi by měl odpovidat velikosti varné zóny (Obr. 2).

Obr. 2

• Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hrnce i pânve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.
• Vařte pokrmy s malým množstvím vody nebo tuku. Ušetříte tak energii. Pří vaření zeleniny zůstanou uchovány vitamíny a minerální látky.
• Na začátku vaření nastavte varnou zónu na nejvyšší stupeň výkonu a po zahrátí výkon varné zóny snižte.

Přiklady možných poškození

- Drsná dna hrnců a pánví mohou varmou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následně umistěte na nové místo (Obr. 3). Zabráníte tím poškrábání varné desky.

Obr.3

• Súl, cukr a zrna pisku (např. od čištění zeleniny) mohou varnou desku poskrábat. Nepouživejte varnou desku jako pracovní plochu nebo odkládací prostor!
• Cukr a pokrmy s vysokým obsahem cukru poškozuji pri kontaktu vamou desku. Překypělé pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a může dojít k poraněníl

- Následující poškození neovlivňují funkčnost ani výkon varné desky.

Skvrny Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení Kovově lesklá zbarveni vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance Škrábance způsobené zrnky solí, cukru nebo písku, pripadné drsnými dny nádob.

Opotrebení dekoru Opotrebení způsobená použitim nevhodných čisticích prostředků.

- Tato poškozeni vznikla nevhodnou údržbou varné desky, a tudíž se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebíce.

CZ

concept

concept

CZ

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena místa – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Vyhřívaná je jen plocha uvnitř vyznačeného průměru varných zón, ostatní plochy zůstávají relativné chladné a mohou se využít jako odstavné plochy.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje teplotní senzor.
• Svitící symbol „H“, který se může objevit na pozíci ukazatele nastaveného výkonu varné zóny, signalizuje zvýšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmile dojde k ochlazení varné zóny, kdy již nehrozi nebezpečí popálení.
• Příkony varných zón je možné regulovat v rozsahu 9-ti stupňů, které jsou nastavovány příslušnými dotykovými tlačitky na ovládacim panelu. Při každém stisknutí tlačitka se ozve pípnutí. Reakce na stisknutí tlačitka je 1 vteřina. Po tuto dobu je nutné mit prst na příslušném tlačitku.

Poznámka:

• Dotykové ovládání je aktivováno přiložením prstu na příslušně tlačitko na sklokeramické desce.
• Pro ovládání dotykových tlačítek použijte celé bříško prstu, ne pouze jeho špičku (Obr. 4).
• Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacím panelu může způsobit obtíznější ovládání tlacitek. Žádně předměty nepokládejte na ovládací panel varné desky.
• Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepouživejte černé rukavice).
• Dbejte na to, aby nedošlo k nechtěnému zapnutí spotřebiče. Hrozí nebezpeči popálenil

Před prvním použitim

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít vlhkým hadřikem.

Zapnuti varné desky

Stisknutím a podržením tlačitka pro zapnutí/vypnutí (4) po dobu 1 sekundy vamou desku zapnete.

Zapnutí varné zóny

1. Stisknutim a podrženim tlačitka pro zapnutí/vypnutí (4) po dobu 1 sekundu varnou desku zapnete. Po zapnutí se ozve jedno pípnutí a displej problikne, což označuje, že je deska v pohotovostním režimu.
2. Dotykem na ovládaci prvek „nebo „+“ zvolte stupeň ohřevu.

Poznámka:

• Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vaření od 0 do 9.
• Nenastavite-li žádný požadovaný stupeň výkonu do 1 minuty od zapnutí varně desky, varná deska se automaticky vypne.

Vypnutí varné zóny

1. Stiskněte vybranou zapnutou varnou zónu, kterou si přejete vypnout. Opakovaným stiskem symbolu „-” postupně nastavte výkonový stupeň na „0“ a varná zóna se vypne.
2. Stisknutim tlačitka pro zapnuti/vypnutí (4) varnou desku vypnete.

Poznámka:

• Po vypnuti varné zóny se může na displeji zobrazit symbol „H“, který upozorňuje na to, že je použitá zóna ještě horka a hrozi nebezpeči popálení.
• Symbol „H“ zmizi, jakmile se povrch použité varné zóny ochladi na bezpečnou teplotu (není horká na dotyk).
• V prípadě, že na displeji svití symbol „H“, je možné toto zbytkové teplo využit např. k ohřatí další nádoby na vaření.

Vypnutí varné desky

• Stisknutím tlačítka pro zapnutí/vypnutí (4) desku vypnete. Všechna nastavení budou vynulována.
• Po vypnutí desky se může na displeji zobrazit symbol „H“, který upozorňuje na to, že jsou ještě některé varné zóny horké a hrozí nebezpečí popálení. Nedotýkejte se těchto varných zóní.

Poznámka:

• Pokud budou všechny varně zóny vypnuté a do 1 minuty nedojde k žádnému dotyku na ovládacim panelu, deska se automaticky vypne.
• Automatické vypnuti (doba vaření) na jednotlivých varných zónách je z bezpečnostních důvodů omezena na 8 hodin (pří nastaveném stupní výkonu 1-3), 4 hodiny (pří nastaveném stupní výkonu 4-6) nebo 2 hodiny (pří nastaveném stupní výkonu 7-9).

POKROČILÉ FUNKCE SPOTŘEBIČE

Funkce dětský zámek

Tato funkce zabraňuje neúmyslnému zapnuti varných zón.

1. Pro uzamknuti ovládacího panelu stiskněte a podržte tlačítko pro aktivaci/deaktivaci dětského zámku (5).
2. Na displeji se zobrazí symbol „Lo“ (Lock = zamknuto), který označuje uzamknutí ovládacího panelu. Ovládací panel je uzamćen kromě tlačítka zapnutí/vypnutí (1), které je deaktivováno.
3. Pro odemknutí ovládacího panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (5) po dobu 3 sekund.
4. Z displeje zmizí symbol „Lo“ a ovládací panel je opět funkční.

Poznámka:

• Pokud dojde k vypnutí desky během doby, kdy je funkce dětského zámku aktivována, uzamknutí ovládacího panelu je aktivní i po vypnutí desky. V tomto případě je po zapnutí desky dětský zámek aktivován a na displeji je zobrazen symbol „Lo“ (Lock = zamknuto).
• Pro odemknutí ovládacího panelu stiskněte a podržte tlačítko pro aktivaci/deaktivaci dětského zámku (5) dokud se neozve zvukový signál. Z displeje zmízi symbol „Lo“ a ovládací panel je opét funkční.

Nastavení času vaření (funkce minutky)

Tuto funkci lze nastavit v prípadě, kdy nebyla pro vaření vybrána varná zóna.

1. Nastaveni časovače upravte dotykem tlačitka „nebo „„+“. Ukazatel minutky začne blikat a zobrazi se na displeji časovače.
2. Pokud se současné dotknete ovládacích prvků „a„+“, časovač zruši a na displeji se zobrazí „-”.
3. Po nastavení času se začne okamžitě odpočitávat. Na displeji se zobrazi zbývajici čas a indikátor časovače bude 5 sekund blikat.
4. Po uplynuti nastaveného času vaření se na displeji zobrazi symbol „- -“ a po dobu 30 sekund se bude ozývat zvukový signál.

Poznámka:

Funkce minutky funguje pouze v případě, že je varná deska používána - tj. není potřeba volit konkrétni varnou zónu pro nastavení, ale je potřeba na některé z varných zón vařit.

V opačném pripadě se deska po 2 minutách automaticky vypne a zvukový signal na minutce tedy nezazní. Tato funkce je na deskách nastavena z důvodu lepši energetické úspornosti.

CZ

concept

concept

CZ

Funkce opožděného vypnutí jedné varné zóny

Funkci opozděného vypnutí, je možné použit pro všechny varné zóny desky. Pro každou varnou zónu je možné nastavit jiný čas opozděného vypnutí.

1. Dotkněte se + nebo - pro výběr příslušné varné zony u které chcete nastavit časovač.
2. Stiskněte tlačítko časovače. Na displeji nastavte požadovaný čas.
3. Pokud se dotknete tlačitek, -a, -současně, časovač se zruši a na minutovém displeji se zobraži, --
4. Po nastavení času se začne okamžitě odpočítávat. Na displeji se zobrazí zbývající čas a indikátor časovače bude 5 sekund blikat.
5. Po uplynutí časovače vaření se příslušná varná zóna automaticky vypne.

Poznámka:

- V případě, že bylo opožděné vypnutí nastavené pouze pro jednu varnou zónu, bude po uplynutí nastaveného času opožděného vypnutí vypnuta pouze ta varná zóna, pro kterou bylo opožděné vypnutí nastaveno. Ostatní varné zóny zústanou zapnuté, pokud pro ně nebylo opožděné vypnutí nastaveno.

- Opożdénė vypnuti lze nastavit na maximalni dobu 99 minut.

ČISTĚNÍA ÚDRŽBA

Sklo varné desky se mimo varných zón nezahífvá, tudíž by se na těchto místech nemély připálit žádné zbytky pokrmů. S čištěním varné desky tedy nemusite čekat až na její úplně vychladnutí.

K čistění varné desky v žádném případě nepoužívejte vysokotlaké, nebo parní čistíče, může dojít k poškození!

• Varnou desku ošetrujte pouze prostředkem, který je určen pro sklokeramický povrch.
• V případě větších nečistot naneste na vamou desku čistící prostředek odpuzující nečistoty, díky němuž dojde k usnadnění čistění povrchu varné desky.
• Při čištění používejte pouze čistící prostředky, které jsou vhodné pro sklokeramický povrch.
• Pri čistěni v žádném prípadě nepouživejte: drsně houbičky, abrazivní prostředky nebo agresivní čistici prostředky (spreje na čistěni pečicích trub) a odstraňovače skvrn.
• Udržujte ovládací panel v čistotěl Dbejte na to, aby byl ovládací panel vždy čistý a suchý.
  • Zbytky pokrmů a vody negativně ovlivňuji funkci ovládacího panelu a ovládací panel nemusi být plně funkční.
• Varnou desku čistěte po každém vařeni, aby se zbytky pokímů při dalšim vařeni nepřipekly.
  Vlažnou varnou desku vycistěte čisticim prostředkem a papirovou utěrkou. Následně otrěte varnou desku vlhkým hadříkem a měkkým hadříkem vytřete do sucha.
• Pokud by byla varná deska příliš horká, mohly by se na ní objevit skvrny.
• Nikdy na varné desce nenechávejte zbytky čisticiho prostredku, které by mohly sklo zbarvit.
• Kovové lesklá zbarvení se objevuji po použiti nevhodných čisticích prostředků, nebo oděrem dna varných nádob.
• Toto zbarveni se odstraňuje velmi těžko. Pro čistěni použivejte pouze čistici prostředky, které jsou vhodně pro sklokeramický povrch.
• Prípadné pripečené zbytky pokrmů, nebo vrstvu mastnoty odstraňte skrabkou na sklo.
  • Varnou desku čistěte pouze ostrím škrabky. Držákem škrabky byste mohli její povrch poškrábat.
  • POZOR! Škrabka je velmi ostrál Hrozi nebezpeči poraněnil Poškozené ostři ihned vyměnte.
• Po čistěni škrabku zajistěte a uschovejte mimo dosah děti.

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovednost za instalaci spotřebíce má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zviřatech a vécech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchynského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 5.
• Kuchyňský nábytek musi být vyroben z tepelné odolného materiálu odolávajícím teplotám nejméně 120 °C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

560 480 min.50 min.50 min.50

Obr. 5

Při instalaci spotřebiče dodržujte následujici postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry pro výřez v pracovní desce o minimalní tloustce 38 – 40mm, která musí být z tepelné odolného materialu, jsou vyobrazeny na Obr. 5.
3. Po stranách varné desky nechte minimálně 50 mm mezeru od okolních predmětů a skriněk. Za varnou deskou ponechte také minimálně 25 mm mezeru.
4. Nad varnou desku doporučujeme instalovat odsavač par. Minimalni vzdálenost odsavače par nad varnou deskou by méla být 600 mm.
5. V pripadě, že nad varnou deskou bude pouze samostatná skřínka bez odsavače par, minimální vzdalenost skřínky nad varnou deskou by měla být 760 mm (Obr. 6).
6. Z důvodu účinné cirkulace vzduchu musí být spotřebič umisten podle rozměru na Obr. 6 a skrinka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Pod varnou deskou musí být mezera minimálné 50 mm a zadní slěnou skřínky musí být mezera minimálné 20 mm (Obr. 6).
7. Pokud je pod varnou deskou umistěn spotřebič, musi být mezi těmito dvěma spotřebiči mezera alespoň 25 mm.

760 mm 25 mm 20 mm 5 mm Ø1

Obr. 6

CZ

concept

concept

CZ

1. Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musí být mezi obsahem kuchyňské zásuvky a varnou deskou dodržena minimální vzdálenost 50 mm.
2. Varnou desku nasuňte na kraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku sklíňky tak, aby byla po instalaci přístupná její svorkovnice.
3. Opatrně umístěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedoslo ke skripnutí přívodního kabelu.
4. Ve spodní části sklokeramické desky je těsnění proti zatékání kapalln. Po umístění varné desky do výřezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a varnou deskou menší než 3 mm (Obr. 7).
5. V požadované poloze zajistěte zespodu varnou desku k pracovní desce píchytkami (Obr. 8), které jsou součástí balení.
6. Připojte přívodní kabel do svorkovnice a nasledné zapněte príslušný jistič.

Těsnění min. 3 mm F Obr. 7 Obr. 8 Varná deska Pracovní deska A Varná deska Pracovní deska PřichytkaPřichytka

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadi úkonů:

1. Vypněte jistič a odpojte prívodni kabel od svorkovnice.
2. Uvolněte upevnovací přichytky.
3. Vyjměte varmou desku a opatrně vytáhněte přivodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče může provádět pouze kvalifikovaný odborník!
• Pokud je spotřebič prípojen přímo da elektrické sitě, musi být jistěný jističem, který odpovídá proudovému jistění na typovém štitku spotřebiče.
• Ověřte, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém štítku spotřebiče. Zejména u jednofázového připojení (230 V) by mohlo dojít k přetížení instalovaného elektrického obvodu.
• V prípadě prípojeni varné desky do elektrické sitě jednofázové (viz Zapojení svorkovnice spotřebiče) nelze využit všechny varné zóny na maximální výkon. Varná deska automaticky snížuje príkon jednotlivých varných zón, aby nedoslo k výkonovému přetižení príslušného jističe.
  • Pro připojení do elektrické sitě doporučujeme použít samostatně jištěný elektricky obvod.
• Používejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepouživejte rozbočovaci zástrčky, konektory ani prodlužovaci kabely. Mohly by způsobit nebezpeči požaru z přehřáti.
• Svorkovnice prívodniho kabelu nebo príslušný jistič spotřebiče musi být volně prístupný i po jeho instalaci.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodićem elektrické rozvodné site.
• Výrobce nenese odpovědnost za poskození osob nebo věci v důsledku chybějícího nebo špatného ochranného spojení.
• Přivodní kabel musí být umistěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformovan a nadměrně ohýbán.
• V případě odpojení varně desky od elektrické síté dojde k vynulování všech nastavených parametrů a k uzamčení ovládání varné desky.

Zapojení svorkovnice spotřebiče

• Varná deska je již z výroby opatřena přívodním kabelem. V případě, že by byla z důvodu poškození přívodního kabelu nutná jeho výměna, na Obr. 9 nebo na Obr. 10 je vyobrazené zapojení svorkovnice.
• Přívodní kabel musí být vyměněn za kabel stejného typu s odpovídajícím průřezem vodičů.
• Po připojeni nového prívodního kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
• Pro instalaci spotřebiče do výrezu v pracovní desce a následnému připojení do elektrické sítě, postupujte stejným způsobem, jak je popsáno výše.

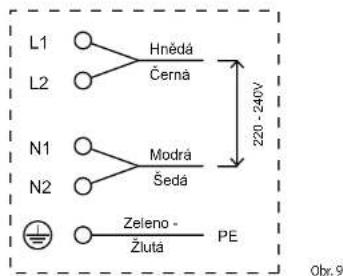

Jednofázové zapojení svorkovnice varné desky 5-žilovým prívodním kabelem (230 V)

- Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm2.
    note right of L1: 220 - 240V

Dvoufázové zapojeni svorkovnice varné desky 5-žilovým prívodním kabelem (400 V)

- Pro připojení použijte kabel, který bude mít minimální průřez vodičů 2,5 mm2.

L1 Hnédá L2 Černá N1 Modrá Šedá N2 Zeleno - Žlutá PE 380-415V 220-240V 220-240V

Obr. 10

CZ

concept

concept

CZ

ŘEŠENÍ POTÍŽÍ

Popis závady Možná přičina řešení
Při zapnutí varné desky zareaguje jistění domácí elektroinstalace	Proudové zatlžení je pro domácí elektroinstalaci prilíš vysoké.	Zkontrolujte, zda přikon všech zapnutých spotřebičů nepřekračuje maximální zatlžení domácí elektroinstalace. Oveřte, zda připojované a proudové jistění odpovládá výkonovým hodnotám na typovém štitku spotřebiče.
Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
	Nefunkční elektronika ovládání	Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis.
Po nastavení výkonového stupné varné zóny, varná zóna nehřeje	Přehřáti varné zóny	Teplota varné zóny je prilíš vysoká. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umistěny ve spodní části varné desky. Pokud je ventilátor funkční, obratte se na servis.
	Nefunkční ochlazovací ventilátor	Nutná výměna ochlazovacího ventilatoru. Obratte se na autorizovaný servis.
	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
Varná zóna hřeje, ale displej nefunguje	Nefunkční elektronika ovládání, nebo elektronika napájení	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Během vaření se varná deska vypne	Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Praskliny, nebo trhliny na sklokeramické desce	Na varnou desku byla upuštěna varná nádoba, která sklokeramickou varnou desku poškodila	Varnou desku ihned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo príslušným jistícem, odpojte varnou desku od elektrické sítě. Obratte se na autorizovaný servis.

CHYBOVÉ HLÁŠENÍ

Kód Popis chyby Možná příčina
E0 Nulová chyba.		Znovu zapojte spoj mezi deskou displeje a napájecí deskou.Vyměňte napájecí desku.
E1	Porucha snimače teploty keramickédesky - rozpojený obvod.	Zkontrolujte připojení nebo vyměňte čidlo teploty keramickédesky.
E2	Porucha snimače teploty keramickédesky - zkrat.
E7	Porucha čidla teploty keramickédesky.
C1	Vysoká teplota keramické deskysnímače.	Vyčkejte, až se teplota keramické desky vrátí na normálníhodnotu. Dotykem tlačitka „ON/OFF“ přístroj restartujte.
E3	Porucha teplotního čidlaNTC - rozpojený obvod.	Vyměňte desku displeje.
E4 Porucha teplotního čidla NTC - zkrat.
EL	Napájecí napětí je nižší než jmenoviténapětí.	Zkontrolujte, zda je napájení správně zapojeno.Puté zapněte.
EH	Napájecí napětí je vyšší nežjmenovité napětí.
EU Chypa komunikace.		Znovu zapojte spoj mezi deskou displeje a deskou napájení.Vyměňte desku napájení nebo desku displeje.

concept

concept

Produktové informace dle směrnice EU 66/2014 pro domáci trh v rámci EU

Označení modelu SDV360
Typ varné desky Vestavná varná deska
Počet varných zón 4
Technologie ohřevu Elektrické varné zóny
Průměr kruhových varných zón (∅)	Levá přední	20,0 cm
	Levá zadní	16,5 cm
	Pravá přední	16,5 cm
	Pravá zadní	20,0 cm
Spotreba energie varných zón prepoctená na kg (elektrická varná deska EC)	Levá přední	175,0 Wh/kg
	Levá zadní	175,9 Wh/kg
	Pravá přední	174,4 Wh/kg
	Pravá zadní	187,9 Wh/kg
Spotreba energie pro varnou desku prepoctená na kg (elektrická varná deska EC)		178,3 Wh/kg

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tríděného odpadu.
• Plastové sačky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnici 2012/19/EU o elektrickém odpadu a elektrickych zařizenich (WEEE). Symbol na výrobku nebo jeho balení udává, že tento vyrobek nepatíň do domácího odpadu. Je nutné odvežt ho do sběrného místa pro rekyclaci elektrického a elektronického zarizení. Jazistěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakladání s odpady. Podrobnější informace o rekyclaci tohoto výrobku žistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakouplí.

POĐAKOVANIE

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

SK

concept

concept

SK

DÔLEŽITÉ UPOZORNENIA

Pri dodaní dosky

Priklady možných poškodení

- Tieto poškodenia vznikli nevhodnou údržbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problemy spotrebiča.

SK

concept

concept

SK

NÁVOD NA OBSLUHU

• Dotykové ovládanie je aktivované priložením prsta na prislušné tlačidlo na sklokeramickej doske.
• Na ovládanie dotykových tlačidiel použite celé bruško prsta, nielen jeho špičku (Obr. 4).
• Ovládací panel udržujte v čistote a suchu. Aj malé množstvo vody na ovládacom paneli môže spôsobit čažšie ovládanie tlačidiel. Na ovládací panel varnej dosky nepokladajte žiadne predmety.
• Dotykové ovládanie nereaguje na tmavé matné farby (na ovládanie nepouživajte čierne rukavice).
• Dbajte na to, aby nedošlo k nechcenému zapnutiu spotrebiča. Hrozi nebezpećenstvo popalenia.

Pred prvým použitím

Obr.4

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov pretrič vlnkou handričkou.

1. Silačte vybranů zapnutů varnů zónu, ktorů chcele vypnůť. Opakovaným stlačením symbolu „-“ postupne nastavte vykonový stupeň na „0“ a varná zóna sa vypne.
2. Stlačenim tlačidla na zapnutie/vypnutie (4) varnú dosku vypnete.

Poznámka:

Ak pristroj demontujete, treba dodržat' správne poradie úkonov:

• Preferujte recykláciu obalových materialov a starych spotrebičov.
• Škatulu od pristroja možete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyet ylěnu (PE) odovzdajte do zberu na recykláciu.
