SDV4360 - Sporák Concept - Bezplatný návod na obsluhu

Typ výrobku	Voľne stojaci elektrický sporák
Značka	Concept
Model	SDV4360
Šírka	60 cm
Hĺbka	60 cm
Výška	85 cm
Hmotnosť	55 kg
Napájanie	230 V ~ 50 Hz
Spotreba energie	Pribl. 10 kW (varná doska + rúra)
Typ varnej dosky	Elektrická (4 zóny, vrátane 1 rýchlej)
Typ rúry	Elektrická, multifunkčná
Objem rúry	65 l
Funkcie rúry	Konvekcia, gril, spodné teplo, rozmrazovanie
Samočistenie	Katalytické panely (zadná stena)
Typ ovládania	Gombíky a časovač
Detská poistka	Áno
Automatické vypnutie	Áno (časovač rúry)
Čistenie	Utrite vlhkou handričkou; vyhnite sa abrazívnym čistiacim prostriedkom
Dostupnosť náhradných dielov	Dostupné v autorizovaných servisných strediskách
Index opraviteľnosti	8,5/10 (odhad)

Často kladené otázky - SDV4360 Concept

Ako nastavím časovač na rúre?

Otočte gombíkom časovača v smere hodinových ručičiek na požadovaný čas varenia. Rúra sa automaticky vypne po uplynutí času. Zaznie zvukový signál.

Aký typ riadu môžem použiť na varnej doske?

Používajte panvice s plochým dnom zodpovedajúce veľkosti vykurovacích zón. Nepoužívajte hliníkové alebo medené panvice priamo na elektrické platne, aby ste predišli poškodeniu.

Ako čistím sklo dvierok rúry?

Použite vlhkú handričku s jemným čistiacim prostriedkom. Na odolné škvrny naneste pastu z jedlej sódy a vody. Nepoužívajte abrazívne špongie alebo ostré predmety.

Prečo sa moja rúra nezohrieva?

Skontrolujte, či je spotrebič zapojený a či nedošlo k vypnutiu ističa. Uistite sa, že je vybratá funkcia rúry a termostat je nastavený na teplotu nad izbovú teplotu.

Môžem použiť len horné teplo?

Áno, vyberte funkciu 'horné teplo' pomocou gombíka funkcií rúry. Toto je ideálne na opekanie alebo grilovanie.

Ako aktivujem detskú poistku?

Stlačte a podržte tlačidlo 'kľúč' (ak je k dispozícii) na 3 sekundy. Na displeji sa zobrazí symbol. Opakovaním deaktivujete.

Zóny varnej dosky sa nezohrievajú rovnomerne. Čo mám robiť?

Uistite sa, že dno panvice je ploché a úplne zakrýva vykurovaciu zónu. Tiež skontrolujte, či panvica nie je deformovaná. Pre najlepšie výsledky používajte panvice s priemerom zodpovedajúcim zóne.

Je bezpečné nechať rúru bez dozoru?

Neodporúča sa nechávať rúru bez dozoru na dlhší čas, najmä počas grilovania alebo vyprážania. Časovač s automatickým vypnutím však poskytuje dodatočnú bezpečnostnú funkciu.

Kde nájdem sériové číslo?

Sériové číslo sa nachádza na výrobnom štítku, ktorý je viditeľný po otvorení dvierok rúry. Je to nálepka s modelovým a sériovým číslom.

Ako vymením žiarovku v rúre?

Odpojte napájanie. Odstráňte sklenený kryt otočením proti smeru hodinových ručičiek. Vymeňte za žiarovku 25W/300°C (špecifickú pre rúry). Nasaďte späť kryt a obnovte napájanie.

NÁVOD NA OBSLUHU SDV4360 Concept

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

- Palačinky.

d) Stupeň 7–8 je určen pro:

- Vaření těstovin.

e) Stupeň 9 je určen pro:

Dakujeme vám, že ste sa rozhodli kupit si výrobok značky Concept, a prajeme vám, aby ste boli s našim výrobkom spokojní po celý čas jeho používania.

Pred prvým použitim si prosím pozorne preštudujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok použivať, boli oboznámení s týmto návodom..

OBSAH

Podakovanie
Technické parametre
Dôležité upozornenia
Popis výrobku
Popis ovládacleho panela
Varenie s indukciou
Tipy na varenie
Rady a tipy na úsporu energie
Návod na obsluhu
Pokročilé funkcie spotrebiča
Čistenie a údržba
Inštalácia spotreblča
Riešenie problémov
Hlásenia porúch
Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napatie	220-240 V ~ 50 - 60 Hz380-415 V ~ 50 - 60 Hz
Max. prikon 5500 - 6600 W
Priemer a prikon lavej prednej varnej zóny ø 200 mm, 1 800 W
Priemer a prikon lavej zadnej varnej zóny ø 165 mm, 1 200 W
Priemer a prikon pravej prednej varnej zóny ø 200 mm, 1 800 W
Primer a prikon pravej zadnej varnej zóny ø 165 mm, 1 200 W
Vonkajsie rozmery (s x h x v) 590 x 520 x 51 mm
Rozmery pre instaláciu (s x h x v) 560 x 480 x 51 mm
Hmotnost 7,2 kg

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obrátte na dodávatela.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšťa len v dobre vetranom priestore. Pred inštalovaním a použivanim spotrebiča sa zoznamte s návodmi.

Pri inštalácii

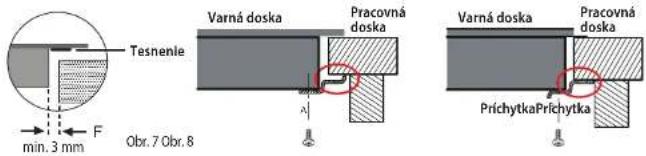

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri inštalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napätia s uzemnením.

• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

• Prívodné káble iných elektrospotrebičov sa nesmú dotýkat' horúcich varných zón. Mohla by sa poškodit' izolácia káblov, aj samotná varná doska.

• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.

• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.

• Nepouživajte spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
  • Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa prístroj používal ako hračka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohl'adom alebo boli oboznámené se pokynmi o používani spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V prípade poruchy vypnite spotrebič a príslušný istič.
• Prívodný kábel neponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.
• Poškodený spotrebič nezapínajte.
• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.
• Nepoužívajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnosť varenia.
• Ak sa medzi dnom nádoby a varnou zónou nachádza voda, môže vzniknúť tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!
• Dbajte na to, aby varné zóny a dná nádob boli suché.
• Nepoužívajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!
• Horúce varné nádoby nepokladajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
• Na spotrebič nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli veľmi rýchlo zahriat a spôsobit popálenie!
• Nepoužívajte spotrebič ako pracovnú plochu ani ako odkladací priestor!
• Spotrebič udržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznietit' a spôsobit' požiar!

SK

concept

concept

SK

• Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat veľmi rýchlo a pretiect. Preto sa odporúča varit tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
• Ked'sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predížite životnosť spotrebiča.
• Čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovať osoby s kardiostimulátorom. K nesprávnemu fungovaniu by mohlo dôjšť aj u dalších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB klúče, pevné disky a pod.).

Pripadné poruchy

• Spotrebič môže opravovat a robit v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

POPIS VÝROBKU

1. Ľavá zadná varná zóna (ø 165 mm)
2. Ľavá predná varná zóna (ø 200 mm)
3. Pravá zadná varná zóna (ø 200 mm)
4. Sklenená doska
5. Pravá predná varná zóna (165 mm)
6. Tlačidlo zapnutia/vypnutia
7. Ovládací panel

POPIS OVLÁDACIEHO PANELU

1. Tlačidlo nastavenia časovača
2. Tlačidlo aktivácie/deaktivácie detskej poistky
3. Ovládacie prvky pre reguláciu výkonu
4. Tlačidlo zapnutia/vypnutia

SK

concept

concept

SK

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sú opísané nižšie, sú len priklady. Presné nastavenie výkonových stupňov pri varení závisí od niekolkých faktorov vrátane použitěho riadu a množstva potravin, ktoré sa varí. S doskou experimentujte a postupne zistíte, ktoré nastavenie výkonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalín v miemom vare,
• Mierny a pomalý ohrev bez nebezpečenstva pripálenia,
  • Rozpustenie masla, čokolády atd.,
• Rozmrazovanje,
  • Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzivne varenie.
• Udržiavanie varu väčšieho množstva kvapaliny,
  • Varenia ryże
• Dusenie pokrmov.

c) Stupeň 5–6 je určený na:

- Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovin.

e) Stupeň 9 je určený na:

• Pripravu pokrmov vyžadujúcu rýchly ohrev a vysokú teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu,
• Rozohriatie pokrmov pred prepnutim na nižši stupeň.

RADY A TIPY NA ÚSPORU ENERGIE

- Nepouživajte varný riad s prehnutým dnom (Obr. 1), znižuje sa tým účinnost a predlžuje čas varenia.

Obr. 1

- Na každú varnú zónu použivajte varnú nádobu vhodnej velkosti. Priemer dna hrncov a panvic by mal zodpovedat' veľkosti varnej zóny (Obr. 2).

Obr. 2

• Na malé množstvo pokrmu použite malý hrniec. Velký a iba čiastočne naplnený hrniec vyžaduje veľa energie.
• Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malym množstvom vody alebo tuku. Ušetrite tak energiu. Pri vareni zeleniny sa zachovaju vitaminy a minerálne látky.
• Na začiatku varenia nastavte varnú zónu na najvyšší stupeň výkonu a po zahriati výkon varnej zóny znížte.

- Drsné dná hrmcov a panvic môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hmce a panvice, ktoré majů drsné dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 3). Zabránite tak poškriabanlu varnej dosky.

Obr.3

• Sol', cukor a zrná piesku (napr. od čistenia zeleniny) môžu varnu dosku poškriabať. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladací priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dójst k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvyšky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretim dnom varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitím nevhodných čistiacích prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajú relatívne chladné a možno ich využíť ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zabraňuje teplotný senzor.
• Svetiaci symbol „H“, ktorý sa môže objaviť na pozíciu ukazovateľa nastaveného výkonu varnej zóny, signalizuje zvýšenů teplotu povrchu varnej zóny po vypnutí (zvýškové teplo). Symbol zhasne, ak sa varná zóna ochladi, keď už nehrozí nebezpečenstvo popálenia.
• Příkony varných zón možno regulovať v rozsahu 9 stupňov, ktoré sa nastavujú príslušnými dotykovými tlačidlami na ovládacom paneli. Pri každom stlačení tlačidla zaznie pípnutie. Reakciou na stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

Zapnutie varnej dosky

Stlačenim a podržanim tlačidla na zapnutie/vypnutie (4) na 1 sekundu zapnete varnu dosku

Zapnutie varnej zóny

1. Stlačenim a podržaním tlačidla zapnutia/vypnutia (4) na 1 sekundu zapnite varnú dosku. Po zapnuti sa jedno pipnutie a displej bliká, čim signalizuje, že varná doska je v pohotovostnom režime.
2. Dotknite sa ovládača „-” alebo „+“ a vyberte stupeň ohrevu.

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete meniť kedykolvek počas varenia od 0 do 9.
• Ak nenastavíte žiadny požadovaný stupeň výkonu do 1 minúty od zapnutia varnej dosky, varná doska sa automaticky vypne.

Vypnutie varnej zóny

• Po vypnutí varnej zóny sa môže na displeji zobrazí' symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozí nebezpečenstvo popálenia.
• Symbol „H“ zmizne, ked sa povrch použitej varnej zóny ochladi na bezpečnú teplotu (nie je horica na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyškové teplo využit napr. na ohriatie dalšej nádoby na varenie.

Vypnutie varnej dosky

• Slačením tlačidla na zapnutie/vypnutie (4) dosku vypnete. Všetky nastavenia sa vynuluju.
• Po vypnutí dosky sa môže na displeji zobrazít symbol „H“, ktorý upozorňuje na to, že niektoré varně zóny sú stále horůce a hrozi nebezpečenstvo popálenial Nedotýkajte sa týchto varných zón!

Poznámka:

• Ak budů vsetky varné zóny vypnuté a do 1 minúty nedôjde k žiadnemu dotyku na ovládacom paneli, doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 8 hodín (pri nastavenom stupní výkonu 1-3), 4 hodiny (pri nastavenom stupní výkonu 4-6) alebo 2 hodiny (pri nastavenom stupní výkonu 7-9).

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia detskej zámky

Táto funkcia zabraňuje neúmyselnému zapnutiu varných zón.

1. Na uzamknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5).
2. Na displeji sa zobrazi symbol „Lo“ (Lock = zamknutė), ktorý označuje uzamknutie ovládacieho panela. Ovládaci panel je uzamknutý okrem tlačidla zapnutia/vypnutia (11), ktorė je deaktivovanė.
3. Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5) po dobu 3 sekund.
4. Z displeja zmizne symbol „Lo“ a ovládací panel je opát funkčný.

Poznámka:

• Ak dôjde k vypnutiu dosky, ked je aktivovaná funkcia detskej zámky, uzamknutie ovládacieho panela je aktivne aj po vypnuti dosky. V tomto prípade je po zapnutí dosky detská zámka aktivovaná a na displeji sa zobrazi symbol „Lo“ (Lock = zamknuté).
• Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (5) dokým sa neozve zvukový signál. Z displeja zmizne symbol „Lo“ a ovládací panel je opát funkčný.

Nastavenie času varenia (funkcia minútky)

Túto funkciu možno nastavit v prípade, ak na varenie nebola vybraná varná zóna.

1. Nastavenie časovača upravite dotykom tlačidla x - ^v alebo x - ^v , _v + ^v .
2. Na displeji časovača bude blikat a zobrazi sa minútový indikátor. Ak sa súčasne dotknete ovládacích prvkov „-“ a „+“, časovač sa zruši a na displeji sa zobraží „-“.
3. Po nastaveni času sa okamžite spusti odpočitavanie. Na displeji sa zobrazi zostávajúci čas a indikátor časovača sa bude blikat po dobu 5 sekünd.
4. Po uplynuti nastaveného času varenia sa na displeji zobrazi symbol, -- a 30 sekund sa bude ozyvať zvukový signál.

SK

concept

concept

SK

Poznámka:

Funkcia minútky funguje iba v prípade, že je varná doska používaná - tj. nie je potrebné volit konkrétnu varnú zónu pre nastavenie, ale je potrebné na niektorej z varnych zón variť.

V opačnom prípade sa doska po 2 minútach automaticky vypne a zvukový signál na minútke teda nezaznie. Táto funkcia je na doskách nastavená z dôvodu lepšej energetickej úspornosti.

Funkcia oneskoreného vypnutia jednej varnej zóny

Funkciu oneskoreného vypnutia možno použit' pre všetky varné zóny dosky. Pre každů varnú zónu možno nastavit' iný čas oneskoreného vypnutia.

1. Dotykom tlačidla + alebo - vyberte varnú zónu, pre ktorú chcete nastavit časovač.
2. Stlačte tlačidlo časovača. Na displeji nastavte požadovaný čas.
3. Ak sa dotknete tlačidiel, v - ^n a, s + ^n súčasne, časovač sa zruši a na displeji s minútkami sa zobraží, --".
4. Po nastaveni času sa okamžite spustí odpočitavanie. Na displeji sa zobrazi zostávajuci čas a indikátor časovača bude 5 sekúnd blikat.
5. Po uplynuti časovača sa prislusná varná zóna automaticky vypne.

Poznámka:

• Ak oneskorené vypnutie bolo nastavené iba pre jednu varnú zónu, bude po uplynutí nastaveného času oneskoreného vypnutia vypnutá iba tá varná zóna, pre ktorú bolo nastavené oneskorené vypnutie. Ostatné varné zóny zostanú zapnuté, ak pre ne nebolo nastavené oneskorené vypnutie.
• Oneskorené vypnutie možno nastavit na maximálnu dobu 99 minút.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varnych zón nezahrieva, także na týchto miestach by sa nemall pripállt žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusite čakať až na jej úplné vychladnutie.

Na čistenie varnej dosky v žiadnom pripade nepouzivajte vysokotlakové ani parné čističe, može dôjst'k poškodeniu!

• Varnů dosku čistite iba prostriedkom, ktorý je určený na sklokeramický povrch.
• V prípade väčších nečistót naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vycistí.
• Pri čistení použivajte iba čistiace prostriedky, ktoré sù vhodné na sklokeramický povrch.
• Pri čistení v žiadnom pripade nepouživajte drsné špongie, abrazivne prostriedky ani agresivne čistiace prostriedky (spreje na čistenie rúr na pečenie) ani odstraňovače škvin.
• Ovládací panel udržujte v čistotel Dbajte na to, aby ovládací panel bol vždy čistý a suchý.
• Zvysky pokrmov a vody negativne ovplyvňujů funkciu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnú dosku vyčistite po každom varení, aby sa zvyšky pokrmov pri d'alšom varení nepripiekli.
• Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrúskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola prilis horúca, mohli by sa na nej objaviť škvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbif sklo.
• Kovovolesklé sfarbenie spôsobí použitie nevhodných čistiacích prostriedkov alebo odretie dnom varných nádob.
• Toto sfarbenie sa odstraňuje velmi fažko. Na čistenie používajte iba čistíace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pripadné pripečené zvyšky pokrmov alebo vrstvu mastnoty odstráňte škrabkou na sklo.
  • Varnú dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
  POZOR! Škrabka je veľmi ostrál Hrozi nebezpečenstvo poranenia! Poškodené ostrie ihned vymente.
• Po čistení škrabku zaistite a uložte mimo dosahu deti.

INŠTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednost za instaláciu pristroja má kupujúci, nie výrobca.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Umiestnenie pristroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebić sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebice, alebo do vhodne upraveného nábytku, ktorý má rozmery podla Obr. 5.
• Kuchynský nábytok musi byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podla normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovat alebo odlepič.

Obr.5

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrůbkou 38 – 40 mm, ktorá musi byt z tepelne odolného materiálu, sú vyobrazené na Obr. 5.
3. Po bokoch vamej dosky nechajte minimálne 50 mm medzeru od okolitych predmetov a skriniek. Aj za varnou doskou nechajte minimálne 25 mm medzeru.
4. Nad varnu dosku odporučame instalovať odsávač pár. Minimalna vzdialenost' odsávača pár nad varnou doskou by mala byt 600 mm.
5. Ak nad varnou doskou bude iba samostatná skrinka bez odsávača pár, minimálna vzdialenost skrinky nad varnou doskou by mala byf 760 mm (Obr. 6).

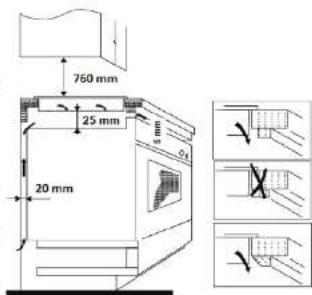

6. Z dôvodu účinnej cirkulácie vzduchu musi byt spotrebić umiestnený podlą rozmerov na Obr. 6 a skrinka musi byt konštruovaná tak, aby do jej spodnej časti mohol prúdit vzduch. Pod varnou doskou musi byt medzera minimálne 50 mm a zadnou stenou skrinky medzera minimálne 20 mm (Obr. 6).
7. Ak je pod varnou doskou umiestnený spotrebič, musi byt medzi týmito spotrebičmi medzera aspoň 25 mm.

Obr. 6

SK

concept

concept

SK

1. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byť medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 50 mm.
2. Varnú dosku nasuňte na okraj pracovnej dosky a privodný kábel prestrčte cez pracovnú dosku skrinky tak, aby po inštalácii bola prístupná jej svorkovnica.
3. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbajte, aby sa nepricvikol prívodný kábel.
4. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalin. Po umiestnení vamej dosky do výrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou menšia než 3 mm (Obr. 7).
5. V požadovanej polohe zaistite zospodu varnú dosku k pracovnej doske príchytkami (Obr. 8), ktoré sú súčastou balenia.
6. Prívodný kábel pripojte do svorkovnice a potom zapnite príslušný istič.

Demontáz

1. Vypnite istič a odpojte prívodný kábel od svorkovnice.
2. Uvolnite upevňovacie príchytky.
3. Vyberte varnú dosku a opatrne vytiahnite privodný kábel.

Pripojenie do elektrickej siete

• Spotrebič môže pripojit' iba kvalifikovaný odborníkl
• Ak je spotrebič pripojený priamo do elektrickej siete, musi byt'istený ističom, ktorý zodpoveda prudovému isteniu na typovom štitku spotrebiča.
• Overte, či pripojené napätie a prúdové istenie zodpovedá výkonovým hodnotám na typovom štitku spotrebiča. Hlavne pri jednofázovom pripojeni (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča) nemožno využit všetky vamé zóny na maximálny výkon. Varná doska automaticky znižuje prikon jednotlivých varných zón, aby nedoslo k výkonovému preťaženiu prislušného ističa.
• Na pripojenie do elektrickej siete odporúčame použit samostatne istený elektrický obvod.
• Použivajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spósobit požiar z prehriatia.
• Svorkovnica privodného kábla alebo príslušný istič spotrebiča musia byť volne prístupné aj po instalácii.
• Elektrickú bezpećnosť spotrebiča možno garantoval’ iba vledy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobc a nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.
• Privodný kábel musi byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a nebol deformovaný a nadmeme ohýbaný.
• V prípade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená prívodným káblom. Ak by bola z důvodu poškodenia prívodného kábla nutná jeho výmena, na Obr. 9 alebo na Obr. 10 je vyobrazené zapojenie svorkovnice.
• Prívodný kábel treba nahradiť káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojeni nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštaláci spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakým spósobom, ako je opísané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 5-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mat minimálny prierez vodičov 4 mm ^2 .
    note right of L1: 220 - 240V
    note right of N1: 220 - 240V

Obr. 9

Dvojfázové zapojenie svorkovnice varnej dosky 5-žilovým privodným káblom (400 V)

- Na pripojenie použite kábel, ktorý bude mať minimalny prierez vodičov 2,5 mm2.

Obr. 10

SK

concept

concept

SK

RIEŠENIE PROBLÉMOV

Popis poruchy Možná přičina Rlešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zařaženie je pre domácu elektroinštaláciu príliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálné zařaženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebíča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Prehriatie varnej zóny	Teplota varnej zóny je príliš vysoká. Skontrolujte, či funguje ochladzovací ventilátor, ktorý je umiestnený v spodnej části varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zona hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nádoba, ktorá poškodila sklokeramicků varnú dosku	Varmů dosku ihneď vypnite stlačením tlačidla na zapnutie/vypnutie, alebo príslusným isticom, varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

HLÁSENIA PORÚCH

Kód Popis chyby Možná príčina
E0 Nulová chyba.		Opätovne pripojte spojenie medzi zobrazovacou doskou a doskou napájania. Vymeňte napájaciu dosku.
E1	Porucha snimača teploty keramickej dosky - rozpojený obvod.	Skontrolujte pripojenie alebo vymeňte snimač teploty keramickej dosky.
E2	Porucha snimača teploty keramickej dosky - skrat.
E7	Porucha snimača teploty keramickej dosky.
C1	Vysoká teplota keramickej dosky snímača.	Počkajte, kým sa teplota keramickej dosky vráti na normalnu hodnotu. Dotknite sa tlačidla „ON/OFF“, aby ste spotrebič znovu spustili.
E3	Zlyhanie snimača teploty NTC - rozpojený obvod.	Vymeňte zobrazovaciu dosku.
E4 Porucha snimača teploty NTC - skrat.
EL	Napájacie napătie je nižšie ako menovité napătie.	Skontrolujte, či je napájanie správne pripojené.Potom zapnite.
EH	Napájacie napătie je vyššie ako menovité napătie.
EU Chyba komunikácie.		Opätovne pripojte spojenie medzi zobrazovacou doskou a doskou napájania. Vymeňte napájaciu dosku alebo dosku displeja.

SK

concept

concept

PL

Produktové informácie podla smernice EU 66/2014 pre domáci trh v rámci EU

Oznacenie modelu SDV4360
Typ varné dosky Vstavaná varná deska
Počet varných zón 4
Technológia ohrevu		Elektrické varné zóny
Priemer kruhových varných zón (∅)	Levá predná	20,0 cm
	Levá zadná	16,5 cm
	Pravá predná	16,5 cm
	Pravá zadná	20,0 cm
Spotreba energie pre varnú dosku prepoctená na kg (elektrická varná doska EC)	Levá predná	175,0 Wh/kg
	Levá zadná	175,9 Wh/kg
	Pravá predná	174,4 Wh/kg
	Pravá zadná	187,9 Wh/kg
Spotreba energie varných zón prepocítaná na kg (elektrická varná doska EC)		178,3 Wh/kg

OCHRANA ŽIVOTNÉHO PROSTREDIA

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa uročopskej smernice 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatri do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správněj likvidácie tohto výrobku zabraničte negativnym dôsledkom na životně prostredie a lušské zdravle. Likvidácia musí byt vykonaná v súlade s predpísmi na likvidáciu odpadu. Podrobnějsie informacie o recyklácií tohto výrobku zistite na príslušnom miestnom urade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúplí.

PODZIEKOWANIE
