SW7200 - Nezařazeno HMS Premium - Bezplatný návod k obsluze

Typ produktu	Rotoped, stacionární
Značka	HMS Premium
Model	SW7200
Maximální hmotnost uživatele	150 kg (330 lb)
Rozměry (D x Š x V)	118,5 x 62 x 137 cm
Hmotnost netto	57 kg
Hmotnost brutto	62 kg
Rozměry balení	106,5 x 26,5 x 89 cm
Systém odporu	Třecí brzda s ručním knoflíkem napětí
Displej konzole	LCD: Čas, Rychlost, Vzdálenost, Kalorie, Puls, RPM
Funkce konzole	Počítání nahoru/dolů, nastavení cíle, režim spánku, zvukové signály
Kompatibilita s aplikací	Kinomap
Zdroj napájení	2 AA baterie (nejsou součástí)
Materiál rámu	Ocel
Nastavení sedadla	Vertikální a horizontální (posuvná trubka)
Nastavení řídítek	Vertikální
Měření tepové frekvence	Kontaktní senzory pulsu na řídítkách
Nouzová brzda	Ano, pomocí knoflíku napětí
Nutná montáž	Ano, s přiloženým nářadím
Záruka	24 měsíců
Bezpečnostní třída	Třída S (EN ISO 20957-1) pro semikomerční použití
Určené použití	Semikomerční, domácí posilovna
Údržba	Pravidelné čištění, dotažení šroubů a výměna opotřebovaných dílů

Často kladené otázky - SW7200 HMS Premium

Jak sestavit rotoped HMS Premium SW7200?

Postupujte podle podrobných pokynů v návodu. Připevněte přední a zadní stabilizátory k hlavnímu rámu, poté vložte vertikální sedlovou trubku a posuvnou trubku, a nakonec sloupek řídítek a řídítka. Připojte kabely konzole (A1 a A2). Použijte přiložené šrouby, podložky a knoflíky. Ujistěte se, že jsou všechny díly pevně dotaženy.

Jak nastavit odpor na SW7200?

Otáčejte knoflíkem napětí (umístěným u konzole) po směru hodinových ručiček pro zvýšení odporu a proti směru pro snížení. Stejný knoflík funguje také jako nouzová brzda při stlačení dolů.

Jak používat konzoli?

Stiskněte tlačítko START/STOP pro zahájení cvičení. Pomocí tlačítek UP/DOWN nastavte cíle pro čas a vzdálenost v režimu stop. Konzole zobrazuje ČAS, RYCHLOST, VZDÁLENOST, KALORIE, RPM a PULS. Po 4 minutách nečinnosti přejde do režimu spánku; stisknutím obrazovky ji probudíte.

Jak funguje měření pulsu?

Uchopte kontaktní senzory pulsu na řídítkách. Vaše tepová frekvence se zobrazí v tepech za minutu na konzoli. Pokud není detekován žádný puls, displej zobrazí 'P'. Pamatujte, že měření pulsu nemusí být zcela přesné.

Jak udržovat rotoped?

Pravidelně kontrolujte a dotahejte všechny šrouby a matice. Čistěte rám a konzoli vlhkým hadříkem. Před každým použitím zkontrolujte opotřebení nebo poškození. Opotřebované díly ihned vyměňte. Pohyblivé části podle potřeby namažte (není specifikováno). Ujistěte se, že je rotoped na rovném a suchém povrchu.

Jaká je záruka na SW7200?

Produkt je dodáván s 24měsíční zárukou od data prodeje. Záruka se vztahuje na výrobní vady, ale nekryje mechanické poškození, nesprávné použití nebo spotřební díly jako pedály, madla či ložiska. Pro reklamaci kontaktujte prodejce nebo servisní středisko s dokladem o koupi.

Jaká je maximální hmotnost uživatele?

Maximální hmotnost uživatele je 150 kg (330 lb). Překročení tohoto limitu může poškodit rotoped nebo způsobit zranění.

Jak používat nouzovou brzdu?

Pevně stiskněte knoflík napětí (stejný knoflík jako pro nastavení odporu) směrem dolů, čímž aktivujete nouzovou brzdu. Tím se okamžitě zastaví setrvačník.

Mohu rotoped připojit k aplikaci?

Ano, SW7200 je kompatibilní s aplikací Kinomap. Data o cvičení můžete synchronizovat umístěním zařízení na konzoli a podle pokynů aplikace. Upozorňujeme, že není zmíněno Bluetooth nebo bezdrátové připojení; konzole může mít vyhrazené místo pro tablet nebo telefon.

Co dělat, když konzole nefunguje?

Nejprve se ujistěte, že jsou baterie (2 AA) správně vloženy a mají dostatečné nabití. Pokud je konzole prázdná, stisknutím obrazovky ji probudíte z režimu spánku. Zkontrolujte připojení kabelů (A1 a A2) mezi konzolí a senzorem. Pokud problémy přetrvávají, kontaktujte zákaznický servis.

NÁVOD K OBSLUZE SW7200 HMS Premium

1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.
2. Mějte na paměti všechna upozornění a bezpečnostní opatření včetně montážních kroků. Stroj lze používat pouze k určenému účelu.
3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto návodem. Všichni ostatní uživatelé by měli být informováni o zásadách bezpečného používání.
4. Přístroj musí být chráněn před přístupem dětí a zvířat. Děti by neměly zůstat v blízkosti zařízení bez dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.
5. Před spuštěním jakéhokoli cvičebního programu se porad'te s lékařem. Je to nezbytné především v případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční frekvenci, krevní tlak nebo hladinu cholesterolu.
6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou, nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink. Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.
7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.
8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.
9. Zařízení není určeno k venkovnímu použití.
10. Zařízení zkontrolujte z hlediska poškození nebo opotřebení před každý tréninkem. Pravidelně kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.
11. Přerušte používání, pokud se na zařízení objeví ostré hrany.
12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.
13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být využíváno najednou pouze jedinou osobou.
14. Brždění nezávisí na rychlosti.
15. Zařízení není určeno k terapeutickým účelům.
16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.
17. Nelze provádět modifikace v konstrukci produktu. V případě potřeby kontaktujte autorizovaný servis.
18. Maximální hmotnost uživatele: 150 kg
19. Zařízení je klasifikováno jako třída S podle normy EN ISO 20957-1 a je určeno pro polokomerční použití.

UPOZORNĚNÍ! Monitorování srdeční frekvence nemusí být naprosto přesné. Přetížení během tréninku může vést k vážnému úrazu nebo dokonce ke smrti. Pokud se cítíte slabě, okamžitě ukončete cvičení.

Seznam dílů

Č.	POPIS	Množ	Č.	POPIS	Množ.
1 L/R	PEDÁL L/P	1/1	42	SAMOBLOKOVACÍ ŠROUB	3
2	ZASLEPKY NA PODPĚRY	4	43	Šroub křížový	2
3	ŠROUB	2	44	Kryt L	1
4	Zadní stabilizátor	1	45	kroužky z gumy	1
5	Podložka klenutá	2	46	OS KLIKY	1
6	Krytka na matici	3	47	Límec	1
7	ŠROUB	2	48	Límec	1
8	ŠROUB	2	49	VNITŘNÍ KRYT	1
9	Ložisko	4	50	Klinový řemen	1
10	SLOUPEK SEDADLA	1	51	Řemenice	1
11	ZASLEPKA	2	52	ZASLEPKA	2
12	NASTAVENÍ SEDADLA	1	53	PODLOŽKA PLOCHÁ	2
13	SEDADLO	1	54	Seřizovací šroub	2
14	VYROVNÁVACÍ PATKY	4	55	Kryt	2
15	Přední stabilizátor	1	56	MATICE	6
16	Hlavní rám	1	57	Límec	1
17	sloupek řízení,	1	58	Senzor	1
18	ŘÍDITKA	1	59	SELF TAPPING SCREW10	1
19	Knoflík	2	60	SPRING WASHER 2	2
20	PODLOŽKA PLOCHÁ	2	61	Setrvačník	1
21	transportní kolečka,	2	62	Oska setrvačník	1
22	MATICE	1	63	Šroub	2
23	Podložka	1	64	PRUŽINOVÁ PODLOŽKA	3
24	MATICE	6	65	ŠRUBA SAMOKONTRUJĄCA	1
25	ŠROUB	1	66	MATICE	2
26	zajišťovací čep	2	67	PLSTĚNÝ PÁSEK	1
27	ŠROUB	4	68	Suchý zip	2
28	MATICE	4	69	ŠROUB IMBUSOVÝ8	1
29	ZASLEPKA	2	70	Regulující deska	1
30	Knoflík	1	71	BRAKE PAD	1
31	MATICE	2	72	MOLITAN	1
32	DISTANCE	1	73	MOLITAN	4
33	LEVÁ KLIKA	1	74	ŠROUB	2
34	PRUŽINA	1	75	Velká podložka	2
35	LOŽISKO	4	76	POČITAČ	1
36	KLIKA PRAVÁ	1	77	ŠROUB	4
37	ŠROUB	1	78	Opěradlo	2
38	Podložka 2	3	79	Šroub křížový	2
39	PLASTOVÉ POUZDRO	2	80	Podložka	4
40	Samořezný vrut	2	81	PODĚRA	2
41	Samořezný vrut	6

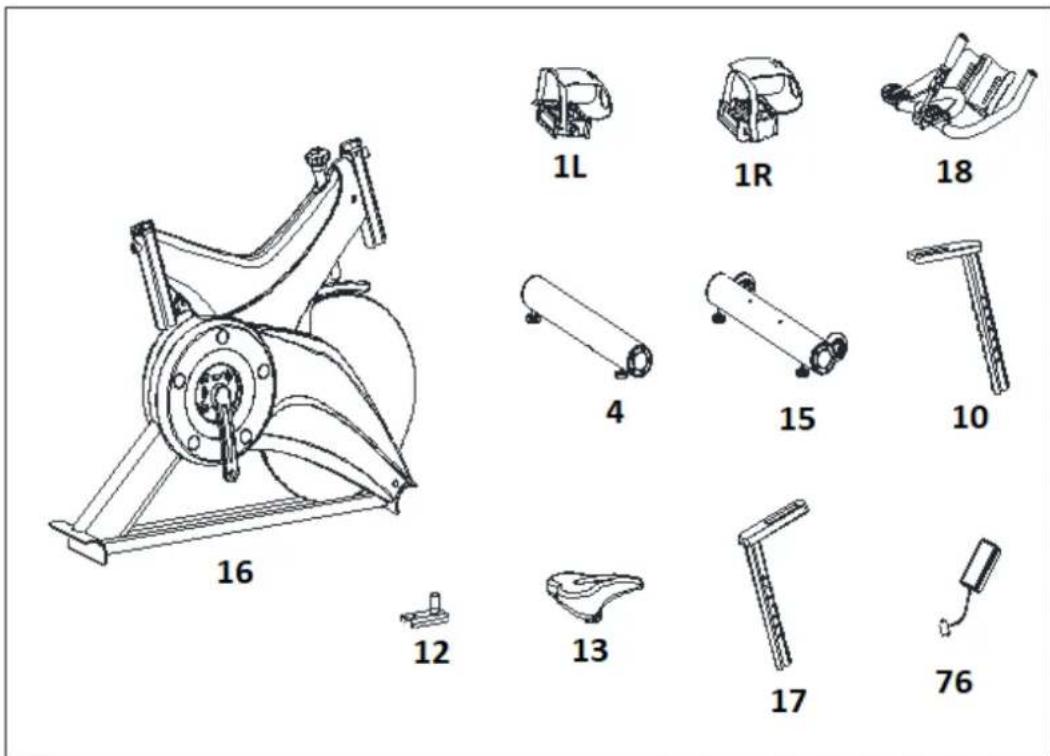

Obsah balení

ČÍSLO DÍLU	POPIS	MNOŽ.
16	HLAVNÍ RÁM	1
1L	PEDÁL L	1
1R	PEDÁL R	1
18	ŘÍDITKA	1
4	ZADNÍ PODPĚRA	1
15	PŘEDNÍ PODPĚRA	1
10	SLOUPEK SEDADLA	1
12	NASTAVENÍ SEDADLA	1
13	SEDLO	1
17	SLOUPEK ŘÍZENÍ	1
76	POČITAČ	1

Instalace

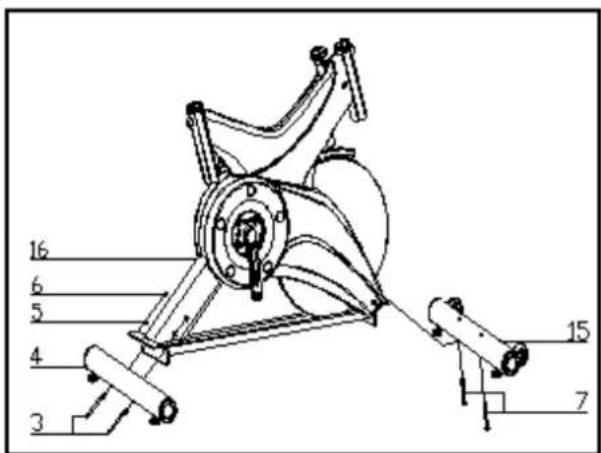

Krok 1 Přišroubujte přední podpěru (15) k hlavnímu rámu, (16) pomocí 2 šroubů M10*90 (7). Přišroubujte zadní podpěru (4) k hlavnímu rámu (16) pomocí 2 klenutých podložek ∅10 (5), matic M10 (6) a M10 * 90 a šroubů (3).

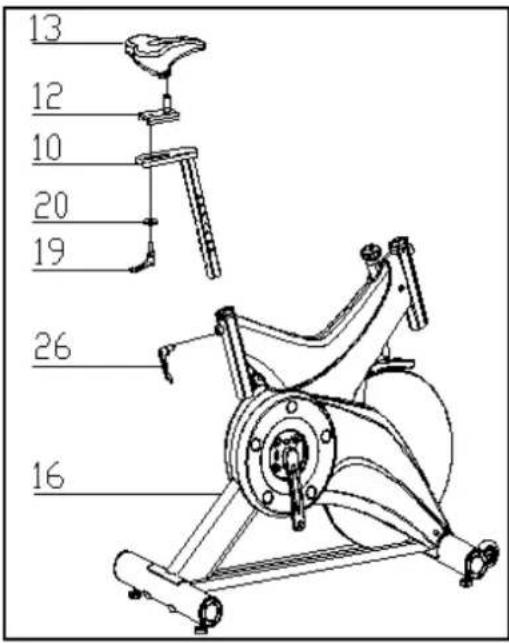

Krok 2 Sloupek sedadla nasuňte (10) na hlavní rám (16). Potom nasadťe nastavovací kolejnici sedadla (12) na sloupek sedadla (10), zajistěte 1 podložkou (20) a knoflíkem (19). Chcete-li upravit výšku sedadla a jeho vzdálenost od řídítek, vytáhněte pojistný knoflík a upravte vzdálenost.

Sedadlo (13) nasad'te na kolejnici (12) a utáhněte

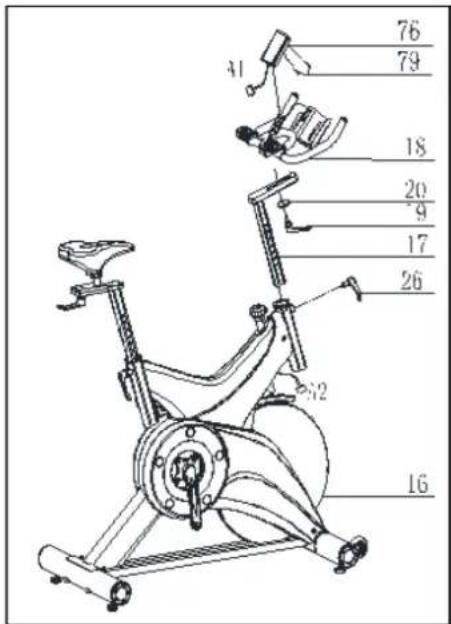

Krok 3 Nasad'te sloupek řídítek (17) na otvor v hlavním rámu (16). povolením nastavovacího knoflíku upravte výšku (bod 19). Přišroubujte řídítka (18) pomocí podložky (20) a knoflíku (19)

POZOR: Ujistěte se, že jste pevně dotáhli knoflík řídítek.

Připevněte počítač (76) k držáku na řídítkách (18), připojte kabely snímačů pulzu (A1&A2)

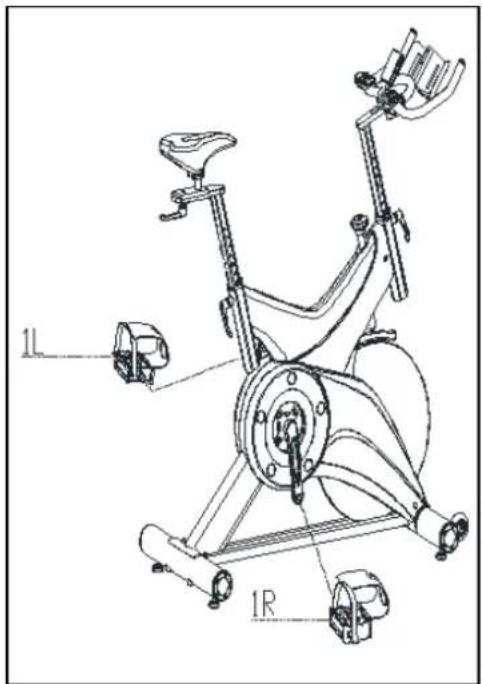

Krok 4 Pedály jsou označeny příslušným písmenem (1 L a 1 R) "L" a "R" - levý a pravý.

Připevněte oba pedály, nezapomeňte, že levý pedál má levý závit (proti směru hodinových ručiček) a pravý pedál má pravý závit (ve směru hodinových ručiček).

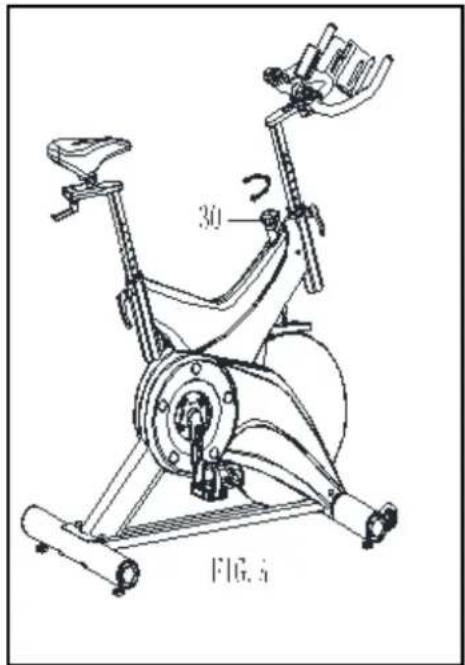

Nastavení zátěže

Chcete-li zvýšit zátěž, otočte knoflíkem zátěže doprava. Pro snížení zátěže otočte knoflíkem vlevo

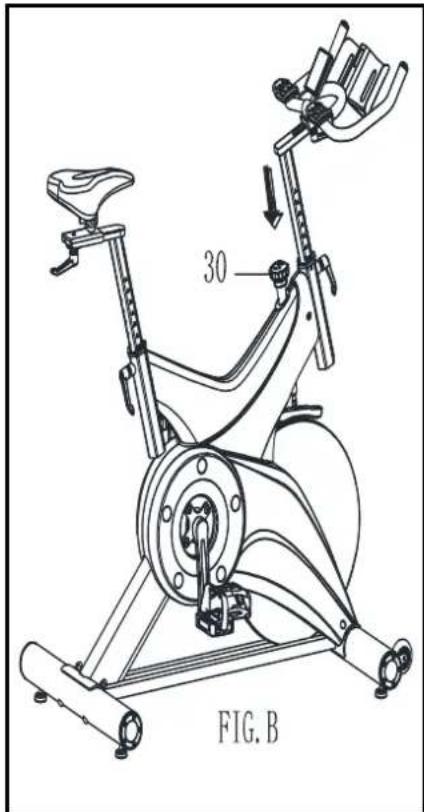

Zastavení zařízení

Stlačením knoflíku zátěže se zařízení zastaví - knoflík pak slouží jako E-stop. Používejte ho podle potřeby.

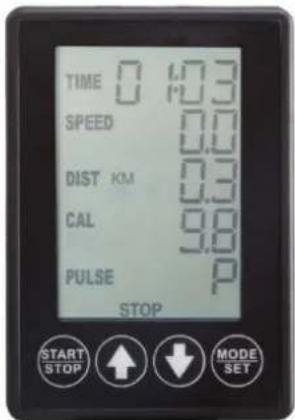

Počítač

Nastavení

1. Stiskněte Enter a poté UP / DOWN pro přechod na nastavení TIME, DISTANC
2. Stiskněte START pro zahájení cvičení.
3. Po dosažení nastavené hodnoty počítač vydá zvukový signál a poté se zastaví.
4. Pokud nastavíte více než 1 hodnotu, po dosažení prvního cíle opětovně stiskněte tlačítko START, abyste mohli pokračovat ve cvičení
5. Probuzení: Po 4 minutách nečinnosti počítač automaticky přejde do režimu spánku. Stisknutím libovolného tlačítka probudíte počítač.

Funkce

1. TIME: Zobrazuje čas daného tréninku. Rozsah hodnot 00: 00 \~ 99: 59. Ve výchozím nastavení počítač počítá od 0 do 99, můžete nastavit počítač tak, aby počítal od 99 do 0 pomocí šipek UP/DOWN. Pokud po dosažení nastavené hodnoty nepřestanete šlapat, počítač vydá varovný signál, resetuje nastavení a začne odpočítávání od 0:00.
2. SPEED: Zobrazuje aktuální rychlost. v KM/H
3. DISTANCE: ujetá vzdálenost v KM, rozsah hodnot 0-99,9 KM.
4. CALORIES: Počítá množství spálených kalorií během tréninku
5. RPM: udává počet otáček za minutu
6. PULSE: Ukazuje aktuální puls, pokud dlaně nepřiléhají k senzorům, na obrazovce se zobrazí "P.

Tlačítka

1. UP: Stisknutím během nastavení zvýšite vzdálenost a čas
2. DOWN: Stisknutím během nastavení snížíte vzdálenost a čas
3. ENTER: Stiskněte během nastavení na potvrzení nastavené hodnoty; v klidovém režimu přidržte 2 sekundy, abyste vynulovali paměť
4. START/STOP

K dispozici s aplikací

Rozcvička

I. FÁZE ROZCVIČKY

Tato fáze má za úkol zlepšit krevní oběh a zlepšit práci svalů a také snížit riziko křeče nebo zranění.

Doporučujeme provádět několik protahovacích cviků v souladu s ilustracemi níže. Každá rozcvička by měla trvat kolem 30 sekund. Svaly nesmíte příliš roztahovat a přetěžovat. V případě objevení se bolesti okamžitě přerušte trénink.

II. FÁZE CVIKŮ

Je to fáze, která vyžaduje největší úsilí. Díky pravidelného tréninku získávají svaly nohou na pružnosti. Během cviků udržujte rovnoměrné tempo. Intenzita tréninku by měla zvýšit tep na cílovou hodnotu v souladu s údaji níže.

POZOR: Tato fáze by měla trvat nejméně 12 minut. Proto většina cvičících začíná od 15-20 minut.

III. FÁZE PROTAHOVÁNÍ PO TRÉNINKU

V této fázi by měl kardiovaskulární a svalový systém relaxovat. Opakujte rozcvičku a snižuje tempo. Pokračujte přibližně 5 minut. Opakujte zahřivací cviky, vyhněte se nadměrnému protahování a přetížení svalů. Spolu se zlepšením fyzičky bude možné prodloužit a zvýšit intenzitu tréninku. Doporučuje se trénovat alespoň 3krát týdně. Pokud je to možné, rozdělte cvičení rovnoměrně po celý týden.

Údržba

Správná údržba zařízení výrazně ovlivňuje jeho životnost.

Nesprávná údržba může poškodit trenažer nebo zkrátit životnost výrobku.

Technická data

Maximální hmotnost uživatele: 150 kg

Rozměr: 118,5 x 62 x 137 cm

Hmotnost netto: 57 kg

Hmotnost brutto: 62 kg

Rozměry balení: 106,5 x 26,5 x 89 cm

CZ: Označení zařízení symbolem přeškrtnutého kontejneru na odpad informuje o zákazu ukládání použitých elektrických a elektronických zařízení společně s ostatním odpadem. Podle směrnice WEEE o nakládání s použitým elektrickým a elektronickým odpadem je nutné pro tento typ zařízení používat oddělené metody likvidace.

Uživatel, který hodlá tento výrobek zlikvidovat, je povinen jej odevzdat na sběrném místě pro použitá elektrická a elektronická zařízení, čímž přispěje k opětovnému použití, recyklaci nebo zpracování na druhotné suroviny, a tím přispěje k ochraně životního prostředí. Za tímto účelem se obraťte na místo, kde byl spotřebič zakoupen, nebo na místní úřad. Nebezpečné složky obsažené v elektronických zařízeních mohou způsobit dlouhodobé nepříznivé změny v životním prostředí a také mít škodlivý vliv na lidské zdraví.

Název produktu:......

EAN kód:

Datum prodeje:....

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího,

- platného doklad o koupi produktu s datem prodeje (účtu),

1. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

2. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 90 dnů.

3. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi,

- poškození a vady vyplývající z nesprávného použití a skladování,

- špatnou montáž a údržbu,

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

- vyprší její platnost,

- bylo do produktu neodborně zasaženo,

- nebyla dodržena pravidla řádné údržby.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

3. Ručitel také informuje, že provozuje pozáruční servis.

4. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

5. V případě reklamace zboží prosím postupujte podle návodu na webových stránkách: https://serwis.abisal.pl/

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Prúběh oprav	Podpis příjemce (obchod, majitel)
