NÁVOD K OBSLUZE PDV7460ss Concept

Plynová doska vstavaná

Dékujeme Vám, že jste si zakoupiii výrobek značky Concept a přejeme Vám, abyste byll s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Pokud není na spotřebiči uveden symbol země, je nutné se podivat do návodu k instalaci, který by měl obsahovat potřebné pokyny týkající se úpravy spotřebiče na podmínky použití v dané zemi.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Rady a tipy k úspoře energie

Návod k obsluze

Výměna trysek a seřízení minimální výšky plamene

Čištění a údržba

Instalace spotřebiče

Řešení potíží

TECHNICKÉ PARAMETRY

Napětí 230 V ~ 50 Hz
Typ zemního plynu G20, 20 mbar
Typ propan-butanu (po výměně trysek)		G30 28-30mbar / G31 37mbar
Typ a rozměr plynové přípojky G 1/2"
Malý hořák	Tepelný výkon 1,0 kW
	Označení trysek ∅ 0,78 ∅ 0,50
	Spotřeba plynu 73 g/h (LPG)
Středně velký hořák	Tepelný výkon 1,75 kW
	Označení trysek ∅ 1,00 ∅ 0,66
	Spotřeba plynu 127,5 g/h (LPG)
WOK hořák	Tepelný výkon 4,0 kW
	Označení trysek ∅ 1,50 ∅ 1,00
	Spotřeba plynu 291 g/h (LPG)
Max. celkový tepelný výkon 8,5 kW
Vnější rozměry (š x h x v) 600 x 510 x 95
Rozměry pro instalaci (š x h x v)		560 x 473 x 45
Hmotnost		8,6 kg

Výrobce si vyhrazuje právo na připadné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornéni.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání plynové desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Pred prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

- Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připoušti pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Při instalaci musí být spotřebič odpojen od elektrické sítě a hlavní uzávěr plynu musí být uzavřený.
• Ověřte, zda připojované napětí a přívod plynu odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Po instalaci musí být volně přístupná elektrická zástrčka, nebo jistič a uzávěr přívodu plynu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

- Tento spotřebič nelze instalovat na jachtách/mobilních domech/obytných přívěsech nebo v karavanech apod.

- Tento spotřebič není připojen k zařízení pro odvod zplodin hoření. Musí být instalován a připojen v souladu s platnými instalačními předpisy. Zvláštní pozornost je třeba věnovat příslušným požadavkům na větrání.

- Během použití spotřebiče zajistěte dostatečné větrání místnosti, protože při hoření plynu dochází ke spalování kyslíku v místnosti a vzniku škodlivých spalin!

- UPOZORNĚNÍ: Používání plynového varného spotřebiče má za následek vznik tepla, vlhkosti a zplodin hoření v místnosti, ve které je instalován. Zajistěte, aby byla kuchyň dobře větraná, zejména když je spotřebič v provozu. Během vaření doporučujeme mít zapnutý odsavač par z důvodu odtahu škodlivých spalin a vzniklé páry během vaření. Před instalací odsavače par se poradte s odborníkem.

• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých mřížek hořáků. Může se poškodit jak izolace kabelů, tak i samotný spotřebič.
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.

- Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.

- Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.

• Pokud se pod spotřebičem nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje. Nebezpečí požáru!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
  • Děti si nesmí se spotřebičem hrát.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sniženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• V případě poruchy vypněte spotřebič, vytáhněte zástrčku ze zásuvky elektrického napětí a uzavřete přívod plynu ke spotřebiči.

4

5

CZ

concept

concept

CZ

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel, nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapinejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Hořáky používejte pouze v případě, když je na nich varná nádoba. Nezahřívejte prázdné varné nádoby.
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snižovala by se tím tak účinnost vaření.
• Varné nádoby musí stát na mřížkách hořáků, nesmí stát přímo na hořácích!
• Varné nádoby stavte nad střed hořáků, jinak hrozí nebezpečí převrhnutí.
• Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.
• Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum, nebo hořák úplně vypněte!
• Nedoporučujeme zahřívat nádobí současně na více hořácích, protože následná akumulace tepla pod nádobím by mohla vést k poškození spotřebiče.
• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!

• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!

• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
• POZOR! Přístupné části mohou být při používání desky nebo trouby horké. Malé děti se musí držet v dostatečné vzdálenosti.
• UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí se používat k jiným účelům, například k vytápění místnosti.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napěti.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

Pokud je možné použít kryty hořáků varných desek, návod k použití a údržbě upozorňuje, abyste použivali pouze kryty navržené výrobcem varného spotřebiče nebo deklarované výrobcem spotřebiče jako vhodné nebo kryty varných desek zabudované do spotřebiče.

Použití nevhodných ochranných krytů hořáků varných desek může způsobit nehody.

concept

concept

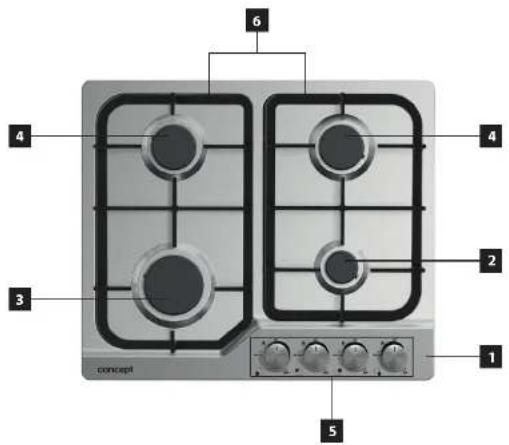

POPIS VÝROBKU

1 Nerezová deska
2 Malý hořák
3 WOK hořák
4 Středně velký hořák
5 Ovládání jednotlivých hořáků
6 Litinové mřížky hořáků

Průměr dna nádobí musí odpovídat průměru hořáku.

Typ hořáku	Průměr dna nádobí
	Min. Max.
WOK hořák 200 mm 2	40 mm
Středně velký hořák 16	60 mm 180 mm
Malý hořák 120 mm 1	60 mm

Poznámka:

- Nepouživejte nádobí přesahující okraj hořáku nebo nádobí, které je menší než daný hořák.

	Vždy používejte nádobí, které je pro daný hořák vhodné, abyste zabránlili zbytečné spotřebě plynu a ožehnuti nádobí.	Na velkých hořácich nepoužívejte nádobí malého průměru. Plameny nesmí dosahovat na boky nádobí.
	Aby byla ztráta energie co nejmenší, zakryjte nádobí poklíčkou.	Nevařte bez poklíčky nebo s napůl odkrytou poklíčkou - vede to ke ztrátám energie.
	Používejte pouze nádobí s plochým dnem.	Nepoužívejte nádobí s vypouklým, nebo s prohnutým dnem.
	Nádobí vždy postavte přesně nad střed hořáku, nikoli k jedně straně.	Nestavějte nádobí na okraj hořáku, mohlo by dojit k jeho převrácení.
		Na mířížky hořáků v blízkosti ovladačů nestavějte nádobí s velkým průmérem, které by se v připadě postavení nad střed hořáku dotýkalo ovladačů, nebo bylo v jejich bezprostřední blízkosti, čimž by docházelo ke zvyšení teploty v mistě ovladačů a mohlo by dojit k jejich poškození.
	Nádobí vždy postavte na mrižku hořáku.	Nádobí nikdy nestavte prímo na kryt hořáku.
		Nic nepokládejte mezi nádobí a mřížku hořáku (omezovač plamene, azbestovou desku atd.). Mohlo by dojit k závažnému poškození spotřebiče.
	Pokud je nádobí umistěné na míříze hořáku, manipulujte s ním opatrně.	Spotřebič (desku) nadměmě nezatěžujte. Vyvarujte se úderům těžkými předměty.

CZ

concept

concept

CZ

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít vlhkým hadříkem. Všechny hořáky pečlivě sestavte dle Obr. 1a a Obr. 1b, aby všechny dily dosedly správně a plamen byl pak rovnoměrný.

1. Kryt hořáku
2. Kryt hořáku WOK - vnitřní
3. Kryt hořáku WOK – vnější
4. Rozdělovač plamene
   S. Tělo hořáku

2 3 4 5 Obr. 1b

1. Rozdělovač plamene (4) umístěte na tělo hořáku (5) tak, aby zapalovací elektroda a termoelektrický článek procházely příslušnými otvory v rozdělovači plamene (4).
2. Kryt hořáku (1), případně kryty WOK hořáku (2) a (3), umistěte na rozdělovač plamene (4).

Zapálení hořáku

Každý hořák je vybaven bezpečnostním zařízením, které je určeno k uzavření přívodu plynu v případě, pokud dojde k zhasnutí plamene.

Symbol vedle jednotlivých ovladačů hořáku ukazuje, který hořák je příslušným ovladačem ovládán.

1. Stiskněte a otočte příslušný ovladač hořáku proti směru hodinových ručiček do maximální polohy (MAX).
2. K automatickému zapáleni hořáku dojde pouze v připadě, pokud přidržíte ovladač hořáku v maximální poloze.
3. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.
4. Po uvolnění stísknutého ovladače hořáku upravte plamen otáčením ovladače na požadovanou úroveň. Provozní poloha musí být v rozmezi mezi maximální (MAX) a minimální polohou (MIN).
5. Pro vypnuti hořáku otočte ovladačem po směru hodinových ručiček do polohy OFF (vypnuto).

10

Poznámka:

1. Nikdy nedržte stisknutý ovladač hořáku déle než 15 sekund. Pokud nedojde k zapálení hořáku do 15-tl sekund, uvolněte stisknutí ovladače hořáku a otočte ovladač do polohy OFF (vypnuto), vyčkejte 1 minutu a pak pokus o zapálení hořáku zopakujte.
2. V případě výpadku elektriny lze opatrně zapálit hořák sirkou.

Bezpečnostní pojistka proti úniku plynu při zhasnutí plamene

Jedná se termoelektrický článek umístěný v blízkosti hořáku, který na základě vyzařování tepla hlídá plamen a v případě náhodného zhasnutí uzavíre přívod plynu ke konkrétnímu hořáku.

Pokud dojde k náhodnému zhasnutí plamene, otočte příslušným ovladačem po směru hodinových ručiček do polohy OFF (vypnuto). Vyčkejte jednu minutu a znovu zapalte hořák.

VÝMĚNA TRYSEK A SEŘÍZENÍ MINIMÁLNÍ VÝŠKY PLAMENE

Výměnu trysek hořáků a seřizení minimální výšky plamene může provádět pouze kvalifikovaný odborník nebo autorizovaný servis!

Výměna trysek hořáků

1. Uzavíete přívod plynu a vytáhněte zástrčku ze zásuvky elektrického napětí.
2. Vyjměte rošt hořáku, kryt hořáku a rozdělovač plamene.
3. Trysku vyšroubujte pomoci 7 mm nástrčného klíče a vyměňte za trysku pro jiný typ plynu. Trysku pevně dotáhněte.
4. Provedle zpětnou montáž všech částí hořáku (rozdělovač plamene, kryt a rošt).

Tryska

Tryska

CZ

concept

concept

CZ

Seřízení minimální výšky plamene

1. Zapalte príslušný hořák a otočte ovladač hořáku do minimální polohy (MIN).
2. Tahem vzhůru sejměte ovladač hořáku.
3. Šroubovákem nastavte minimální výšku plamene. V závislosti na modelu spotřebiče, se seřizovaci šroub nachází v hřideli plynového ventilu nebo vedle plynového ventilu (viz Obr. 2).
4. Ideální minimální výška plamene by měla být 3 - 4 mm. Pří použití propan-butanu seřizovací šroub téměř zašroubujte.
5. Nasadte ovladač hořáku.
6. Zkontrolujte, zda při přepinání z maximálního na minimální plamen se plamen nezmenšuje přiliš rychle. Pokud ano, tahem vzhůru sejměte ovladač hořáku, znovu upravte minimální výšku plamene a provedte další kontrolu.
7. Seřízení minimální výšky plamene provedte u všech hořáků.

Poznámka:

1. Nerozebírejte hřídel ventilu. V případě závady vyměňte celý ventil.
2. Před nasazením všech části hořáku se ujistěte, že nejsou ucpané trysky.
3. Po výměně trysek hořáků na jiný druh plynu, je nutné provést úplnou provozní zkoušku a zkoušku těsnosti.

Obr. 2

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Čištění spotřebiče provádějte až po úplném vychladnutí.
• Povrch spotřebiče čistěte vlhkým hadříkem, měkkým kartáčkem nebo měkkou houblčkou, následně vytřete do sucha.
• Na čistění nepoužívejte hrubé abrazivní čistici prostředky nebo ostré kovové škrabky, může dojít k poškrábání povrchu spotřebiče.
• K čištění spotřebiče nepoužívejte parní čistič ani jiné vysokotlaké čistící zařízení!
• Čištění spotřebiče provádějte pravidelně, nejlépe po každém použiti.

Čištění roštů hořáků

• Vyjměte rošty hořáků.
- Rošty očistěte měkkým kartáčkem nebo měkkou houbičkou v teplé vodě s prostředkem na myti nádobí. V případě usazených nečistot nechte odmočit.
• Rošty osušte čistou utěrkou.
• Rošty nelze mýt v myčce nádobí.

Čištění varné desky

• Varnou desku pravidelné otírejte jemnou částí houbičky namočené v teplé vodě s malým množstvím prostředku na mytí nádobí.
  • Po očištění důkladně osušte.
• Slané pokrmy nebo tekutiny co nejdříve odstraňte.
• V průběhu času se může u nerezových dílů spotřebiče objevit změna zbarvení. Jedná se o normalní jev, který má za následek působení vysokých teplot. Po každém použiti spotřebiče doporučujeme tyto části vyčistit vhodným prostředkem na čištění nerezové oceli.

Čištění hořáků

• Vyjměte kryty hořáků a rozdělovače plamene.
- Namočte do horké vody s malým množstvím prostředku na mytí nádobí.
- Po očistění a omyti, důkladně otřete do sucha, nebo nechte oschnout. Ujlstěte se, že otvory rozdělovačů plamene jsou čistě a suché.
- Těla hořáků očistěte navlhčenou houbičkou a osušte. Vyždimanou houbičkou otrěte zapalovací elektrodu a termoelektrický článek, následně čistou utěrkou vytřete do sucha.
- Pred nasazením dílů hořáků zpět na desku se ujistěte, že nejsou ucpané trysky.

CZ

concept

concept

CZ

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovédnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese Jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.

• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 3.

• Okraje varné desky musí být minimálně 60 mm od boční, nebo od zadní stěny.
• Mezi nejvyším bodem varné desky (včetně hořáků) a spodní stranou vodorovné plochy umístěné přímo nad varnou deskou (kromě digestoře), musí být mezera alespoň 700 mm.
• V případě, že je boční hrana horní vodorovné desky v jedné rovině s boční hranou varné desky, musí být minimální vzdálenost mezl boční hranou varné desky a spodní plochou vodorovné desky nad varnou deskou 400 mm.
• Pokud je spodní plocha vodorovné desky nad boční hranou

varné desky níže než 400 mm, musi její boční hrana být alespoň 50 mm od svislé roviny boční hrany varné desky.

• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
• Spotřebič nesmí být instalován v těsné blízkosti kuchyňské skřínky z hořlavého materiálu, která přesahuje nad povrch pracovní desky.
• Pokud je pod varnou deskou umístěn spotřebič, musí být mezi těmito dvěma spotřebiči mezera nejméné 25 mm (viz Obr. 4).

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové Jištění odpovídá hodnotám na typovém štitku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepouživejte rozbočovaci zásuvky, konektory ani prodlužovaci kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
  • Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze teħdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sltě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován nebo nadmérně ohýbán.
• Pokud je spotřebič připojován do svorkovnice nebo do rozvodné krabice elektrické instalace, dodržujte barevné značení příp. popis jednotlivých vodičů.

Připojení přívodu plynu

• Připojení spotřebiče může provádět pouze kvalifikovaný odborník!
• Tento spotřebič smí být nainstalován a připojen v souladu s předpisy dle ČSN 38 6441 a ČSN 38 6460.
  • V připadě použiti propan-butanu (LPG) nebo propan-butanu v lahvích je nutné respektovat ustanovení ČSN 38 6460.
• Ověřte, zda připojovaný rozvod plynu odpovídá hodnotám na typovém štítku spotřebiče.
• Tento spotřebič je určen k provozu na LPG nebo zemní plyn (NG). Úpravu pro použití na LPG nebo zemní plyn (NG) může provádět pouze kvalifikovaný odborník.
• V případě připojení spotřebiče k zemnímu plynu (NG) použijte závitovou párovací redukci GJ 1/2" (viz Obr. 5).
  • V připadě připojení spotřebiče k LPG použijte nasouvaci párovaci redukci (viz Obr. 6).
• Privod plynu musí být umistěn takovým způsobem, aby se nedostal do kontaktu s horkými částmi spotřebíče a aby nebyl jinak deformovan nebo ohýbán.
• Pokud je pod plynovou varnou deskou umístěna trouba, umistěte přívodní trubku nebo plynovou hadici tak, aby nepříšla do kontaktu s povrchem trouby.
• Pred instalaci se ujistěte, že místní podmínky rozvodu (povaha plynu a tlak plynu) a nastavení spotřebiče jsou kompatibilní s místními podmínkami.
• Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na výrobním štítku).

Potrubi spotřebíce Těsnění Těsnění Závlitová párovací redukce GJ 1/2°

Potrubi spotřebíce Nasouvaci párovaci redukce

Obr. 5 Obr. 6

CZ

concept

concept

CZ

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Otočte spotřebič horní stranou dolů a položte jej na měkkou podložku. Dávejte pozor, abyste při otáčení nepoškodili zapalovací elektrody a termoelektrické články.
3. Po obvodu ve spodní části spotřebiče nalepte těsnění. Těsnění se nesmí v rozích překryvat a ani nesmí být mezi spojl mezera.
4. Ke spotřebiči připevněte svorky, aby bylo možné upravit jejich polohu.
5. Položte spotřebič na okraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku tak, aby po instalaci zůstala zástrčka nebo svorkovnice přístupná.
6. Opatmě vložte spotřebič do připraveného výřezu v pracovní desce. Dbejte, aby nedošlo ke skřípnutí přivodního kabelu.
7. Připojte přívodní trubku nebo plynovou hadici ke spotřebiči (viz odstavec Připojení přívodu plynu).
8. Na spodní straně spotřebiče upravte svorky, aby správně dosedly na hranu pracovní desky (viz Obr. 7) a svorky dotáhněte.
9. Připojte přivodní kabel do zásuvky elektrického napětí nebo do svorkovnice (viz odstavec Připojení do elektrické sítě).

TĚSNĚNÍ ŠROUB SVORKA

Obr.7

Poznámka:

K utěsnění spotřebiče k pracovní desce nepoužívejte silikony, nebo jakákoliv lepidla. Ztižilo by se tim případné vyjmutí spotřebiče při opravě (servisu).

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadi úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uzavrete prívod plynu ke spotřebiči. Odpojte prívodní trubku nebo plynovou hadici.
3. Povolte upevnovaci svorky a vyjměte spotřebič z pracovní desky.

ŘEŠENÍ POTÍŽÍ

Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník, nebo autorizovaný servis. Neodborné opravy a zásahy do spotřebíče mohou představovat vážné riziko pro vás i pro vaše okolí. Některé drobné závady, které se při používání plynové desky objeví, jste schopní odstranit sami pomocí následujícího přehledu.

Popis závady Možná příčina Řešení
Hořák nehoří	Zapalovací elektroda nedává jiskru	Zkontrolujte, zda je přívodní kabel správně zapojený.
	Nespravně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
	Uzavřený přívod plynu	Otevřete přívod plynu, nebo překontrolujte plynovou trubku (hadici), zda není zdeformovaná.
Hořák špatné hoří	Přívod plynu není zcela otevřený Úpně otevřete přívod plynu.
	Nespravně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
	Znečištěná zapalovací elektroda Zapalovací elektrodu očistěte měkkou houbičkou.
	Kryty hořáku jsou mokré Osušte kryty hořáků.
	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
Hořák jde zapálit, ale hned zhasne	Nedrželi jste dostatečně dlouho stisknutý ovladač příslušného hořáku	K zapálení hořáku dojde pouze v případě, pokud přídříte ovladač hořáku v maximální poloze. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.
Hluk při zapálení a hoření hořáku	Nespravně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
Při používání hořák zhasiná	Znečištěný termoelektricky článek	Termoelektricky článek očistěte měkkou houbičkou.
	Vařený pokrm přetekl a uhasil plamen	Otočte ovladačem hořáku do polohy OFF. Vyčkejte jednu minutu a hořák znovu zapaite.
	V místnosti je príliš velký průvan	Otočte ovladačem hořáku do polohy OFF. Zkontrolujte, zda v místnosti není príliš velký průvan. Vyčkejte jednu minutu a hořák znovu zapaite.
Žlutý plamen při hoření	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
	Použitý jlný typ plynu	Zkontrolujte, zda připojený typ plynu odpovídá hodnotám na typovém štitku.
Nerovnoměrný plamen	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
	Nespravně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
V místnosti je citit plyn	Únik plynu - selhání funkce některčho termoelektrického článku	Přestaňte spotřebič použivat. Uzavřete přívod plynu, vyvětrjele místnost a nechte překontrolovat těsnost připojení spotřebiče, přip. nechte opravit spotřebič kvallifikovaným odborníkem nebo autorizovaným servisem.

CZ

concept

concept

SK

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnící 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatri do domáciho odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohota výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidací domovního odpadu nebo v obchodě, kde jste výrobek zakoupíli.

POĐAKOVANIE

privodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

- Nezapínajte poškodený spotrebič.

- Varné nádoby musia stát na mriežkach horákov, nesmú stát priamo na horákoch!

- Varné nádoby stavajte nad stred horákov, inak hrozí nebezpečenstvo prevrhnutia.

Symbol vedla jednotlivých ovládačov horáka ukazuje, który horák sa prislušným ovládačom ovláda.
1. Stlačte a otočte prislušný ovládač horáka proti smeru hodinových ručičiek do maximálnej polohy (MAX).
2. K automatickému zapáleniu horáka dôjde iba v pripade, pokiaľ pridržíte ovládač horáka v maximálnej polohe.
3. Po zapálení horáka podržte stlačený ovládač horáka približne 15 sekünd. Následne stlačenie uvolnite.
4. Po uvoření stlačeného ovládača horáka upravte plameň otáčanim ovládača na požadovanú úroveň. Prevádzková poloha musí byť v rozmedzi medzi maximálnou (MAX) a minimálnou polohou (MIN).
5. Pre vypnutie horáka otočte ovládačom v smere hodinových ručičiek do polohy OFF (vypnuté).

Poznámka:

1. Nikdy nedržte stlačený ovládač horáka dlhšle ako 15 sekúnd. Poklá'nedôjde k zapálenlu horáka do 15 sekúnd, uvolnite stlačenie ovládača horáka a otočte ovládač do polohy OFF (vypnuté), vyčkajte 1 minútu a potom pokus o zapálenie horáka zopakujte.
2. V prípade výpadku elektriny je možné opatrne zapálit' horák zápalkou.

Bezpečnostná poistka proti úniku plynu pri zhasnutí plameňa

Pokial dôjde k náhodnému zhasnutiu plameňa, otočte prislušným ovládačom v smere hodinových ručičiek do polohy OFF (vypnuté). Vyčkajte jednu minútu a znovu zapálte horák.

VÝMENA DÝZ A NASTAVENIE MINIMÁLNEJ VÝŠKY PLAMEŇA

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Čistenie spotrebiča vykonávajte až po úplnom vychladnutí.
• Povrch spotrebiča čistite vlhkou handričkou, mäkkou kefkou alebo mäkkou hubkou, následne vytrite do sucha.
• Na čistenie nepouživajte hrubé abrazivne čistiace prostriedky alebo ostré kovové škrabky, môže dôjst k poškriabaniu povrchu spotrebiča.
• Na čistenie spotrebiča nepouživajte parný čistič ani iné vysokotlakové čistiace zariadenia!
• Čistenle spotrebiča vykonávajte pravidelne, najlepšle po každom použití.

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
