TSL-SWI-DIMMER - Vypínač TESLA - Bezplatný návod k obsluze

Typ produktu	Chytrý stmívací vypínač
Model	TSL-SWI-DIMMER / TSL-SWI-DIMMERT
Rozměry	86 x 86 x 53.5 mm (TSL-SWI-DIMMER) 86 x 86 x 43 mm (TSL-SWI-DIMMERT)
Hmotnost	Přibl. 150 g
Napájení	100-240 V AC, 50/60 Hz
Zátěž (induktivní)	< 220 W (LED/CFL)
Zátěž (odporová)	< 300 W (žárovky)
Ovládání stmívání	Stmívání odříznutím zadní hrany
WiFi	802.11 b/g/n, 2.4 GHz
Příkon v pohotovostním režimu	≤ 0,5 W
Provozní teplota	-10 °C až 45 °C
Provozní vlhkost	< 90 %
Životnost tlačítka	500 000 stisknutí
Ovládací kanály	1 kanál
Doba instalace	Přibl. 30 minut
Součástí balení	Stmívací jednotka, šrouby
Materiál	Polykarbonát (zpomalující hoření)
Barva	Bílá
Kompatibilita s chytrými asistenty	Amazon Alexa, Google Asistent
Způsob resetu	Stiskněte a podržte tlačítko po dobu 5 sekund

Často kladené otázky - TSL-SWI-DIMMER TESLA

Proč světlo bliká nebo se nesprávně stmívá?

Chytrý stmívací vypínač podporuje pouze stmívatelné zdroje světla. Nestmívatelné žárovky mohou způsobit blikání nebo nesprávnou funkci. Vyměňte žárovky za stmívatelné.

Vyžaduje stmívač nulový vodič?

Ano, chytrý stmívač vyžaduje nulový vodič pro napájení. Pokud vaše krabice vypínače nemá nulový vodič, stmívač nebude fungovat.

Proč se nemohu připojit ke stmívači v aplikaci Tesla Smart?

Ujistěte se, že je váš smartphone připojen k WiFi síti 2,4 GHz. Stmívač je v režimu párování (režim rychlého nastavení). Zkontrolujte, zda je zařízení napájeno a v dosahu routeru.

Jaká je maximální vzdálenost ovládání od WiFi routeru?

Doporučená vzdálenost mezi stmívačem a WiFi routerem je do 25 metrů. Stěny a stavební materiály mohou dosah snížit.

Bude stmívač fungovat, pokud je internet odpojen?

Pokud je síť odpojena, stavová LED bude pomalu blikat. Místní ruční ovládání bude stále fungovat, ale ovládání aplikací a chytré funkce nebudou k dispozici.

Jak resetuji stmívač do továrního nastavení?

Stiskněte a podržte tlačítko vypínače po dobu 5 sekund. Stmívač se resetuje a přejde do režimu rychlého nastavení.

Mohu použít stmívač s Amazon Alexa?

Ano, v aplikaci Alexa povolte dovednost 'Tesla Smart' a propojte svůj účet Tesla Smart. Po autorizaci můžete stmívač ovládat hlasovými příkazy.

Mohu použít stmívač s Google Asistentem?

Ano, v aplikaci Google Home přidejte 'Tesla Smart' v části 'Ovládání domácnosti'. Propojte svůj účet, přiřaďte místnosti a používejte hlasové příkazy jako 'Ok Google, zapni světlo v ložnici'.

Jaké typy žárovek jsou kompatibilní?

Stmívač pracuje s stmívatelnými LED, CFL a žárovkami. Maximální zátěž: 220W pro LED/CFL, 300W pro žárovky.

Jak nastavím stmívač pomocí aplikace?

Stáhněte si 'Tesla Smart' z App Store nebo Google Play. Ujistěte se, že je váš telefon připojen k WiFi 2,4 GHz. V aplikaci klepněte na '+' -> Vypínače -> Tesla Smart Dimmer a postupujte podle pokynů na obrazovce.

NÁVOD K OBSLUZE TSL-SWI-DIMMER TESLA

Barva světla Stav světla Stav vypínače
Bílá LED lišta s úrovní jasu Rozsvítit
		Kontrolka jasu pomalu bliká (pulzuje)
		Spodní LED rychle bliká Sít' odpojena
		Spodní LED bliká Režim rychlé konfigurace
		Spodní LED pomalu bliká Konfigurační režim AP

Specifikace

Příkon: 100\~240V AC 50/60Hz

Ovládání stmívání: Sestupná hrana

Indukční zátěž (LED/CFL): <220W

Odporová zátěž: <300W

Komunikace: WiFi 802.11 b/g/n 2.4GHz

Kontrolní kanál: 1 CH

Příkon v pohotovostním režimu: ≤0.5W

Provozní teplota: -10°C \~ 45°C

Provozní vlhkost: <90%

Životnost tlačítka: 500k stisknutí

Rozměry: 86x86x53.5mm [TSL-SWI-DIMMER]

86x86x43mm [TSL-SWI-DIMMERT]

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení stmívače.

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

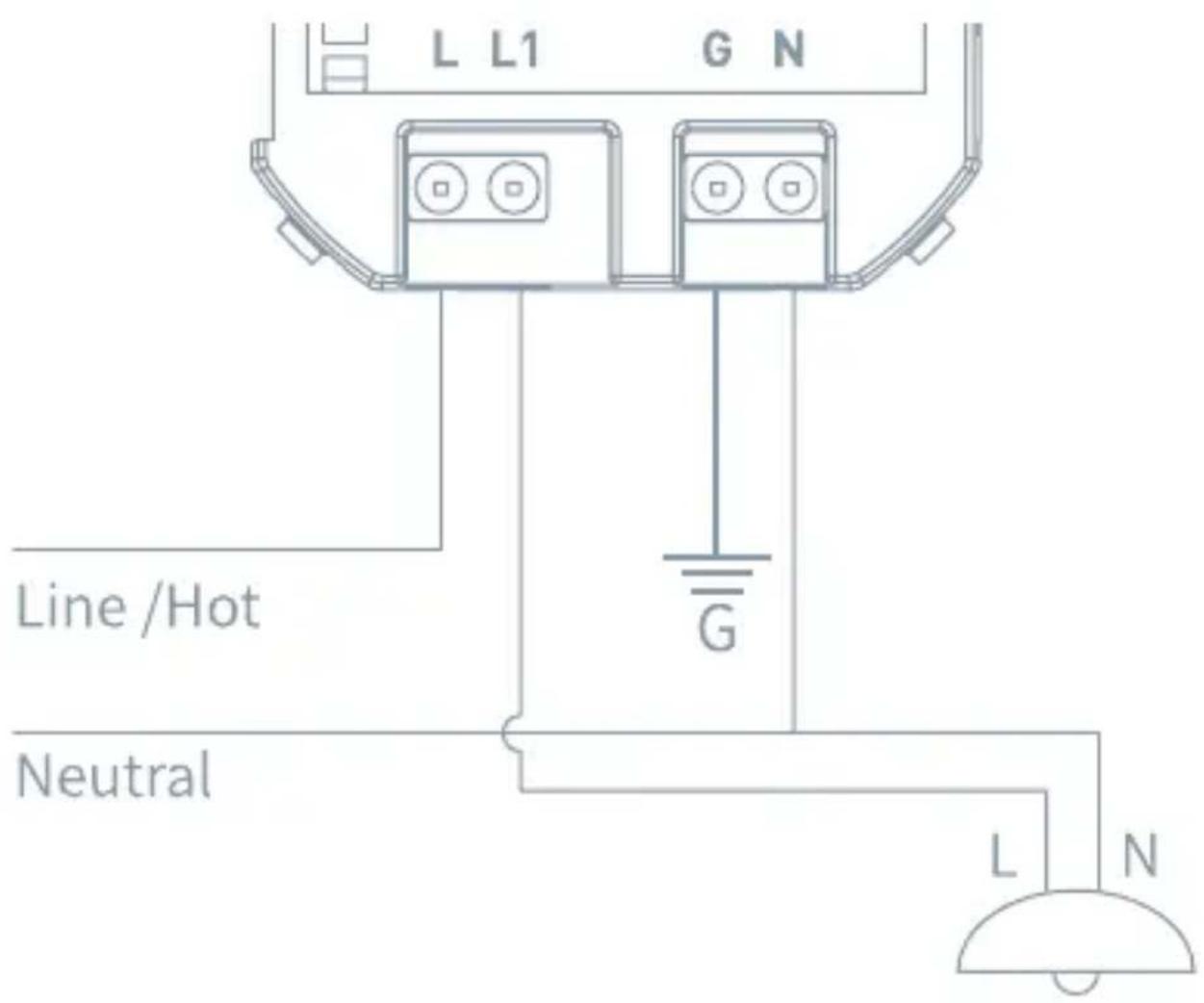

2 Schéma zapojení

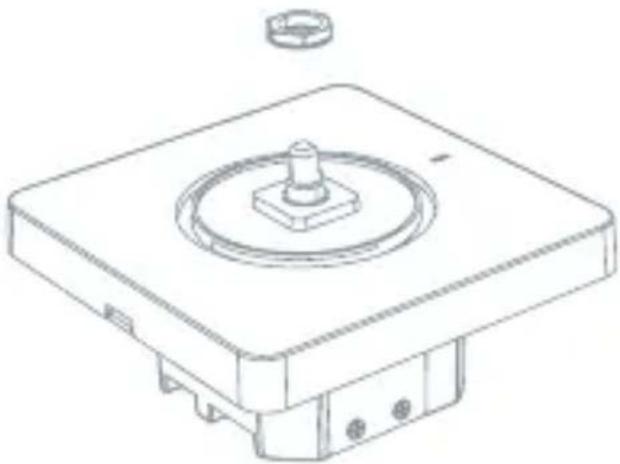

4 Vyjměte matice a těsnění

(Jen pro TSL-SWI-DIMMER)

Vyjměte matice stmívače a těsnění.

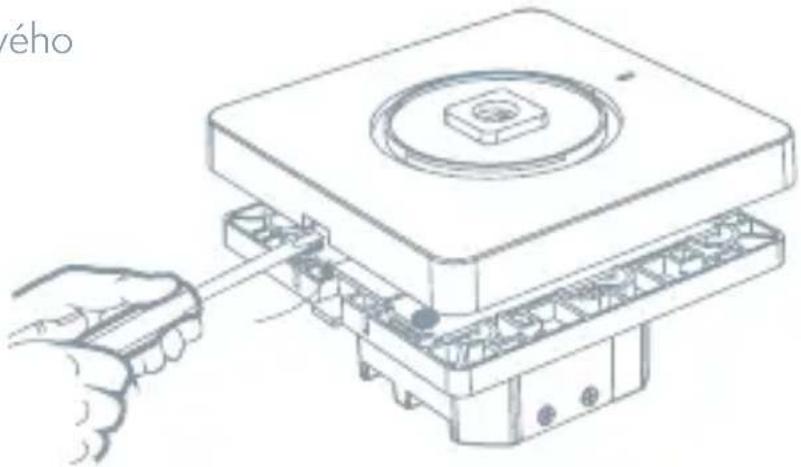

Sejměte kryt dotykového panelu stmívače.

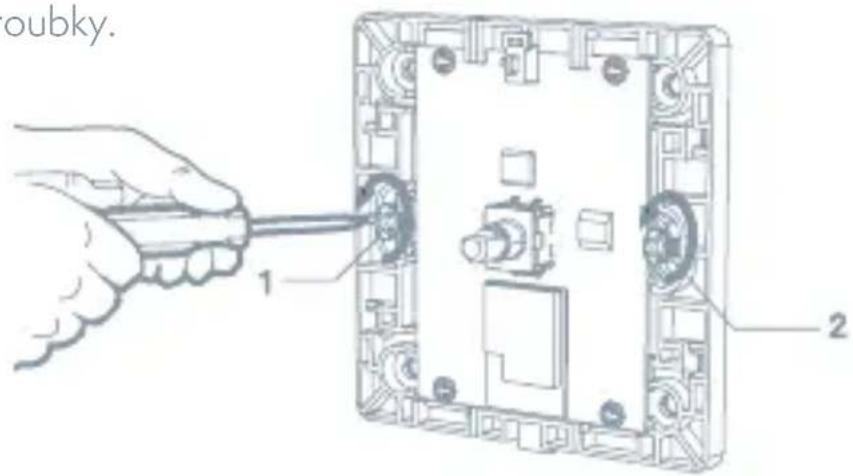

6 Nainstalujte vypínač

Použijte dodané šroubky.

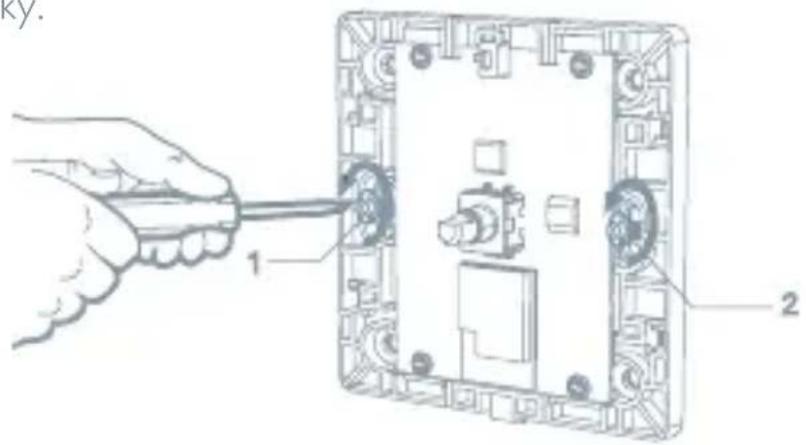

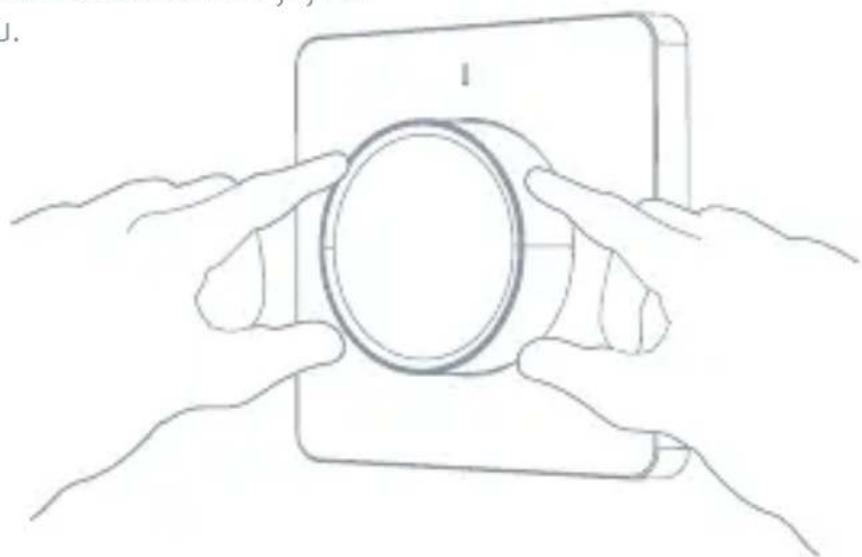

7 Připevněte nástěnnou desku

Připojte adaptér ke stmívači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se přihlaste ke svému účtu.

• Následně připojte smartphone k 2,4GHz Wi-Fi síti.

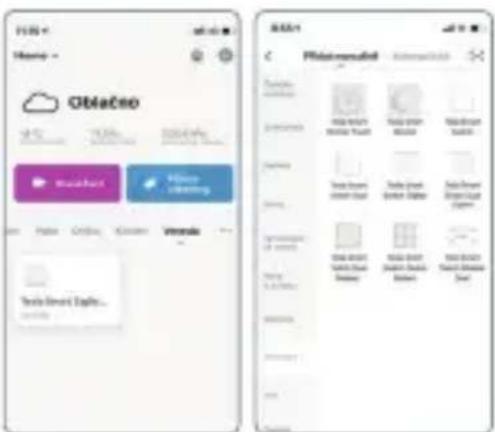

2 Připojení zařízení

- Otevřete aplikaci Tesla Smart a klikněte na "+" („Přidat zařízení“).

•Zvolte Switches - Tesla Smart Dimmer

- Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

3 Ovládejte stmívač

• Ovládejte stmívač pomocí aplikace

• V aplikaci nastavujte scény a časovač

Řešení problémů

1. Světlo bliká, nebo nesvítí. Chytrý stmívač podporuje pouze stmívatelná svítidla, nestmívatelná svítidla mohou blikat, nebo nebudou svítit.
2. Stmívač nelze zapnout. Chytré stmívače musí být napájeny nulovým vodičem. Pokud stmívač není připojen k nulovému vodiči, nemůže fungovat.
3. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
4. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
5. Bude stmívač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

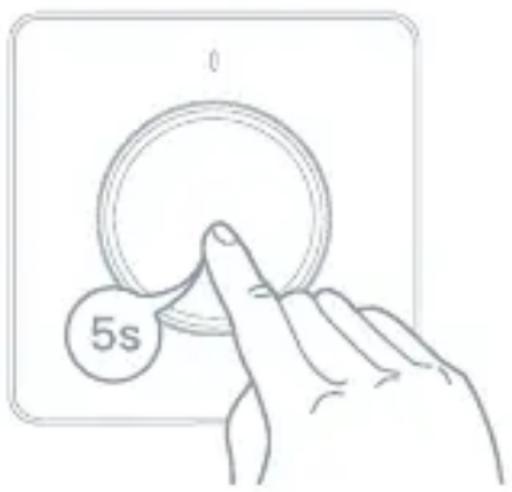

Resetování

Chcete-li stmívač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu 5 sekund podržte tlačítko vypínače.

1 Dovednosti Tesla Smart (Alexa)

• Přihlaste se do svého Alexa účtu na smartphonu, nebo počítači a klikněte na „Home“ („Domů“) > „Skills & Games“ („Dovednosti a hry“).
• Vyhledejte „Tesla Smart“ („Chytrý život“) a vybírejte dle modrého loga (stejně jako u aplikace).
• Přihlaste se k účtu, který jste zaregistrovali v kroku 2, a poté klikněte na „Link Now“ („Propojit nyní“).
• Po úspěšném připojení účtu klikněte na „Authorize“ („Potvrdit“), čímž nastavení dokončíte.

Gratulujeme! Zařízení Alexa (Echo) mohou ovládat vypínač.

V aplikaci Tesla Smart (viz krok 2) můžete přidávat, nebo mazat vypínače a Alexa se následně automaticky zesynchronizuje. Pokud v seznamu zařízení na stránce Alexa nevidíte název vypínače, klikněte na „Discover“ („Vyhledej“) a seznam se zesynchronizuje se seznamem aplikace Tesla Smart.

2 Dovednosti Tesla Smart (Google)

• V hlavní nabídce domovské stránky aplikace Google Home vyhledejte „Home Control“ („Ovládání domácnosti“) a klikněte na „+“.
• V seznamu vyhledejte „Tesla Smart“.
- Zadejte váš Tesla Smart účet a heslo, které jste vytvořili v kroku 0, a následně klikněte na „Link Now“ („Propojit nyní“).
- Poté, co k vypínači přiřadíte místnosti, bude váš vypínač uveden v seznamu na stránce Home Control.

Ovládejte váš chytrý stmívač pomocí Google Home. Nyní můžete váš chytrý stmívač ovládat pomocí Google Home.

Pokud svítidlo pojmenujete „bedroom light“ („světlo v ložnici“), podporované hlasové přikazy jsou následující:

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení EDM-1WBA-EU, EDM-1WBB-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited
