Typ produktu	Bezdrátová monitorovací sada (NVR + kamery)
Značka	Evolveo
Model	Detective WN8 SMART
Kategorie	Domácí automatizace / Zabezpečení
Napájení NVR	12V DC, 2A (24W)
Napájení kamery	12V DC, 1A (12W)
Podpora pevného disku	3.5" nebo 2.5" SATA HDD, až 8TB
Video výstup	VGA, HDMI
Síťové rozhraní	RJ45 Ethernet, vestavěný bezdrátový modul
Připojení kamery	Bezdrátové (automatické párování kódem)
Stupeň krytí kamery	IP66
Režimy nahrávání	Nepřetržité, Detekce pohybu, Plánované
Vzdálený přístup	Prostřednictvím aplikace Smart Life (iOS/Android) nebo klienta iCMS pro PC
Místní přehrávání	Více oken, vyhledávání podle data/času, přetáčení
Inteligentní funkce	Detekce pohybu, plánované nahrávání, odemykání vzorem
Provozní teplota	0°C až 40°C
Prostředí	Dobře větrané, mimo prach a vlhkost
Podporované jazyky	Angličtina, čeština, slovenština, maďarština, rumunština (vícejazyčné)
Bezpečnostní funkce	Ochrana heslem, odemykání vzorem, uživatelské heslo
Shoda	CE prohlášení o shodě
Montáž	Horizontální umístění, vyhněte se vibracím

Často kladené otázky - Detective WN8 SMART Evolveo

Je kamera vodotěsná?

Ano, kamera má stupeň krytí IP66, takže může fungovat v dešti a sněhu. Ujistěte se však, že je napájecí konektor zakrytý, aby byla zachována úroveň ochrany.

Kolik kamer NVR podporuje?

Evolveo Detective WN8 SMART podporuje až 8 bezdrátových kamer.

Mohu k systému přistupovat vzdáleně?

Ano, můžete použít aplikaci Smart Life na iOS/Android nebo klienta iCMS pro PC pro vzdálené monitorování a přehrávání.

Jak přidám kameru k NVR?

Nejprve zapněte kameru i NVR. NVR automaticky vyhledá kamery. Přejděte do Vzdálené zařízení > Vyhledávání zařízení, vyberte nalezené kamery a klikněte na Přidat. Případně použijte funkci Přidat pomocí kódu pro bezdrátové párování.

Jaké typy pevných disků jsou podporovány?

NVR podporuje 3.5" nebo 2.5" SATA pevné disky až do 8TB. Nainstalujte jej před prvním použitím.

Jak resetuji heslo?

Pokud zapomenete heslo, můžete jej získat pomocí kontaktních údajů, které jste zadali při nastavení. Případně kontaktujte podporu.

Mohu nahrávat nepřetržitě?

Ano, můžete nastavit plán nahrávání pro záznam 24/7. Systém také podporuje nahrávání na základě pohybu a plánované nahrávání.

Je NVR kompatibilní se všemi routery?

NVR se připojuje přes Ethernet k routeru. Bezdrátové kamery se párují přímo s NVR, nikoli přes router. Ujistěte se, že je NVR připojen k internetu pro vzdálený přístup.

Jak přehrávám nahrané video?

Přejděte do Dotaz na nahrávky z hlavní nabídky. Vyberte datum (zvýrazněné modře pro nahrávky), zvolte kanál a typ záznamu (normální, pohyb, inteligentní) a klikněte na Přehrát.

Co mám dělat, když kamera přestane být online?

Zkontrolujte, zda je kamera zapnutá a v dosahu bezdrátového signálu NVR. Přejděte do Vzdálené zařízení, abyste zjistili, zda je stav 'Připojeno'. Pokud ne, zkuste kameru znovu přidat nebo zkontrolujte překážky.

NÁVOD K OBSLUZE Detective WN8 SMART Evolveo

Důležité bezpečnostní pokyny a varování:......4

Okolní prostředí: 4

Hlavní funkce 4

1. Instalace pevného disku....5
2. Metoda připojení 5

3. Základní ovládání rozhraní....6

4. Zapnutí systému 6

5. Přihlášení....6
6. Vypnout....7
7. Průvodce 7
8. Vzdálené zařízení 10
9. Náhled 11
10. Nastavení plánu záznamu 11

11. Přehrávání video 12

12. Pokyny pro provoz bezdrátové monitorovací sady....13

13. Metoda ručního přidávání kódu....14
14. Správa pomocí PC....16
15. Vzdálené připojení aplikace Smartlife 17
16. Opatření pro instalaci....20
17. Bezpečnostní opatření......21

Důležité bezpečnostní pokyny a varování:

• Nepokládejte na zařízení NVR těžké předměty.
• Zabraňte pádu pevných předmětů na zařízení NVR, polití zařízení NVR kapalinami nebo vniknutí
• pevných předmětů či kapalin do zařízení NVR.
• Pravidelně čistěte desky plošných spojů, konektory, ventilátory, skřín zařízení atd. Před čištěním od
• prachu vypněte zařízení a odpojte jej od napájení.
• Nerozebírejte ani neopravujte zařízení NVR svépomocí. Nevyměňujte součásti sami.

Okolní prostředí:

• Umístěte a používejte zařízení NVR při teplotách mezi 0 až 40 stupni Celsia. Chraňte jej před přímým
• slunečním zářením. Umístěte jej do větší vzdálenosti od zdroje tepla.
• Neinstalujte zařízení NVR ve vlhkém prostředí.
• Nepoužívejte zařízení NVR v zakouřeném nebo prašném prostředí.
• Chraňte jej před nárazem nebo pádem.
• Zajistěte, aby bylo zařízení NVR nainstalováno ve vodorovné poloze ve stabilním pracovním prostředí.
• Nainstalujte jej prosím na dobře odvětrávané místo. Udržujte ventilační otvory čisté.

Hlavní funkce

Monitorování v reálném čase

- Analogové rozhraní VGA a rozhraní HDMI, funkce monitorování prostřednictvím monitoru nebo displeje

Úložiště

• Pevný disk v klidovém intervalu nepracuje, což přispívá k menšímu vyzařování tepla, nižší spotřebě energie a delší životnosti
• Speciální formát pro ukládání souborů, který zajišťuje vysoké zabezpečení dat

Zálohování

-Prostřednictvím rozhraní SATA a rozhraní USB na USB zařízení, přenosný pevný disk atd.

-Stažením souborů na pevný disk prostřednictvím sítě

Přehrávání

-Individuální záznam videa v reálném čase a rovněž vyhledávání, přehrávání, monitorování v síti, kontrola záznamu, stažení atd.
-Režim přehrávání v několika oknech
-Zvětšení libovolné oblasti

Sít'ový provoz

-Vzdálené sít'ové monitorování v reálném čase
-Vzdálená kontrola záznamu a přehrávání v reálném čase

Inteligentní ovládání

-Akce myší

-Rychlé kopírování a vkládání pro zajištění stejného nastavení

Upozornění: před instalací vypněte napájení zařízení. Lze použít HDD 3,5" nebo 2,5" do kapacity 8TB.

Krok 1: Odšroubujte šrouby na krytu a sejměte horní kryt, obrázek je uveden níže.

Krok 2: Zarovnejte otvory pro šrouby na spodní straně HDD a skříně a jeden po druhém šrouby přišroubujte. Připojte kabel HDD a napájecí kabel k základní desce, druhý konec připojte k HDD.

Krok 3: Zakryjte horní kryt a upevněte jej šrouby.

Krok 1

1. Přístroj uchovávejte mimo vlhké, vysokoteplotní a silně magnetické prostředí, umístěte jej na dobře větrané místo.
2. Používejte prosím HDD zakoupený ověřenými dodavateli.
3. Ujistěte se, že je zařízení správně uzemněno a že napájecí zdroj nepřekračuje rozsah pracovního napětí, doporučujeme použít přiložený napájecí zdroj.
4. Nevypínejte zařízení přímo, když je spuštěné, nejprve jej vypněte prostřednictvím softwarového systému a jej odpojte, aby nedošlo k poškození pevného disku.

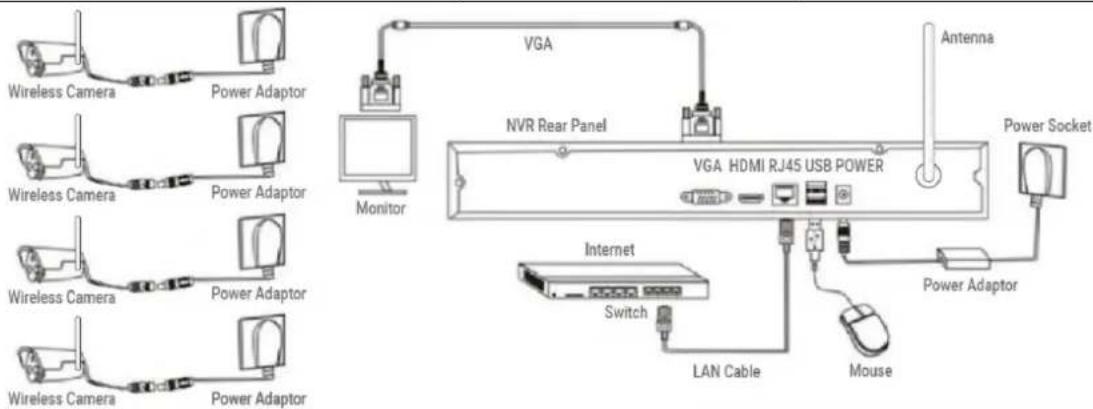

2. Metoda připojení

1. Není nutné žádné zapojování ani zdlouhavé operace a obraz se zobrazí po zapnutí zařízení;
2. Není třeba přidávat router, síťový videorekordér s pevným diskem (NVR) s vestavěným bezdrátovým modulem;
3. Sítová kamera se k síťovému videorekordéru s pevným diskem (NVR) připojuje bezdrátově prostřednictvím bezdrátového automatického přírazování kódů mezi body.

Připomínáme: U této bezdrátové sady je kamera a videorekordér ve výchozím nastavení bezdrátově spárován s kamerou. K vytvoření přenosu stačí zapnout napájení kamer a videorekordéru. Není nutná žádná obsluha ani znalost zabezpečení a instalace sitě. Zařízení, které může používat každý!

3. Základní ovládání rozhraní

1. Zapnutí systému

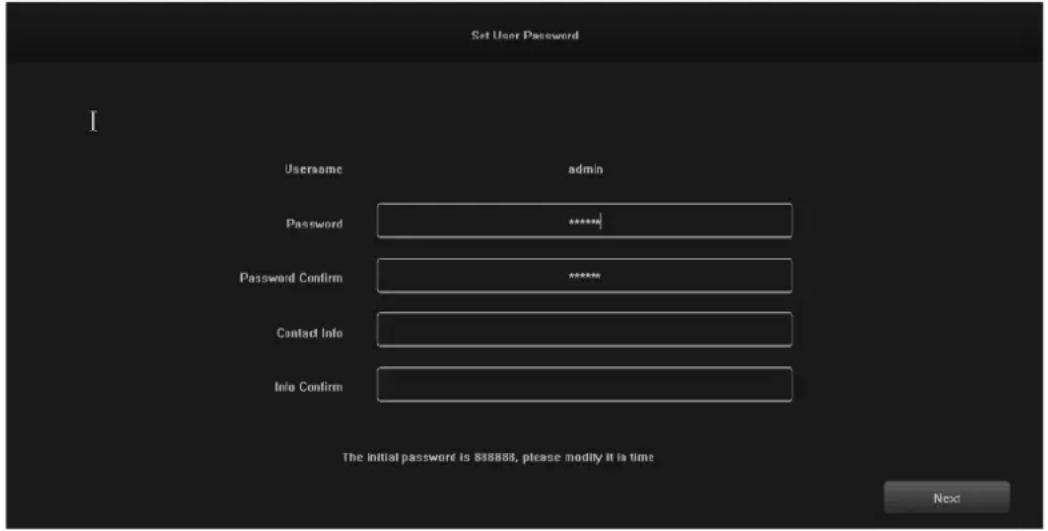

Po zapnutí systému se automaticky zobrazí rozhraní "Set User Password" (Nastavit uživatelské heslo), jak je uvedeno níže:

1.1 Klikněte na textové pole za položkou "Password" (Heslo) a zadejte heslo, které chcete změnit. Výchozí heslo systému je "888888".
1.2 Kliknutím na textové pole za "Password Confirm" (Potvrzení hesla) a zadejte heslo znovu pro ověření správnosti. Výchozí heslo systému je "888888".
1.3 Klikněte na textové pole za položkou "Contact Info" (Kontaktní údaje) a zadejte své kontaktní údaje, abyste měli jistotu, že po zapomenutí hesla budete moci získat své heslo kontaktováním těchto údajů. (Příklad formátu: 420-13xxxxxxxxxx v ČR, 1-202xxxxxxxxxx ve Spojených státech) nebo e-mailem (např[e-mail]).
1.4 Klikněte na textové pole za "Info Confirm" (Potvrzení kotaktu) a znovu zadejte své kontaktní údaje, abyste se ujistili, že jsou zadané informace správné.
1.5 Kliknutím na tlačítko "Next" (Další) dokončete nastavení uživatelského hesla.
1.6 Změna hesla lze přeskočit v závislosti na důvěryhodnosti uživatelů.

2. Přihlášení

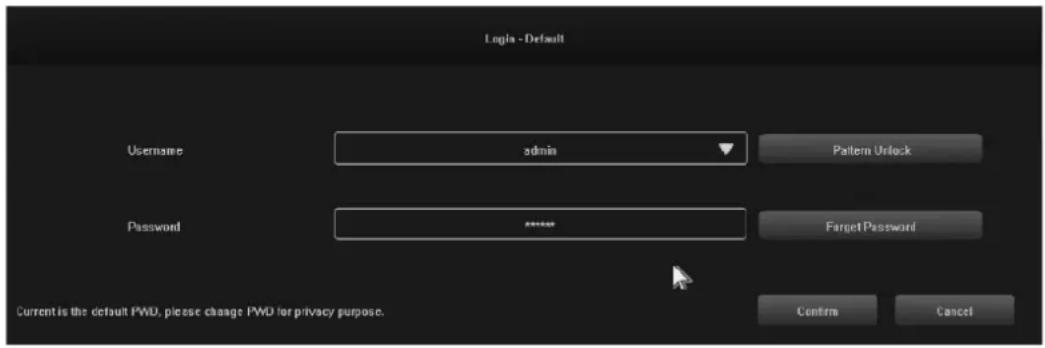

Po zapnutí systému se automaticky zobrazí rozhraní "Login – DefaultL (Přihlášení – výchozí), jak ukazuje následující obrázek:

2.1 Klikněte na textové pole za "Username" (Uživatelské jméno) a zadejte uživatelské jméno, výchozí uživatelské jméno systému je "admin".
2.2 Klikněte na textové pole za "Password" (Heslo) a zadejte heslo. Výchozí heslo systému je "888888".

2.3 Přihlášení dokončíte kliknutím na tlačítko "Confirm" (Potvrdit).
2.4 Kliknutím na "Pattern Unlock" (Odemknout vzorem) a přihlaste se pomocí nastaveného vzoru.
2.5 Kliknutím na tlačitko "Forget Password" (Zapomenuté heslo)" a získáte heslo zpět prostřednictvím zadaných kontaktních údajů.

3. Vypnout

llustrace funkce: lze ovládat vypnutí a restart.

Kroky:

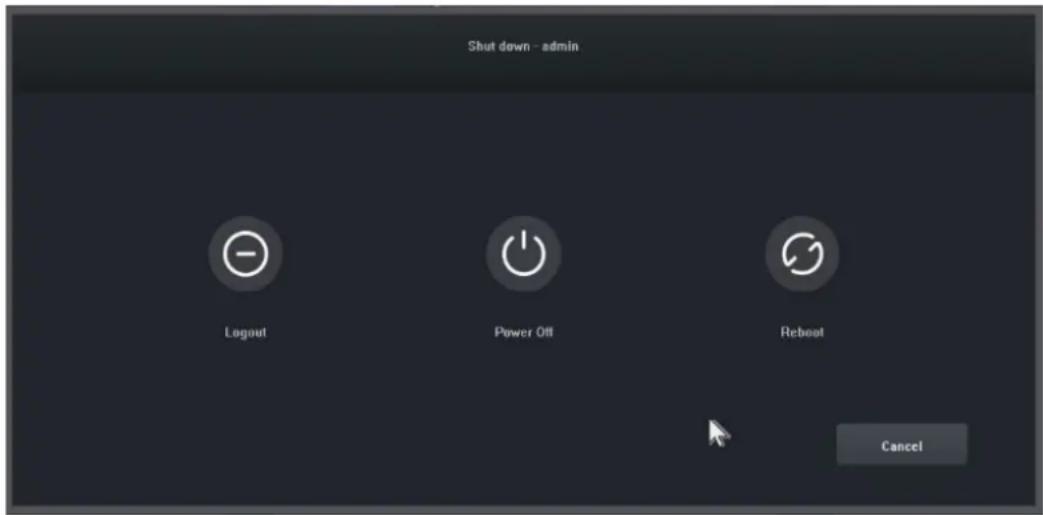

3.1 Klikněte na tlačítko "Shut down" (Vypnout) v hlavní nabídce, poté se zobrazí níže uvedené rozhraní:

Shut down - admin Logout Power Off Reboot Cancel

3.2 Klikněte na tlačítko "Power Off" (Vypnout) a vypněte systém.

4. Průvodce

Po přihlášení se ve výchozím nastavení otevře rozhraní "Guide-General Setting", které uživatele provede základním nastavením, aby mohl stroj normálně pracovat.

Kroky:

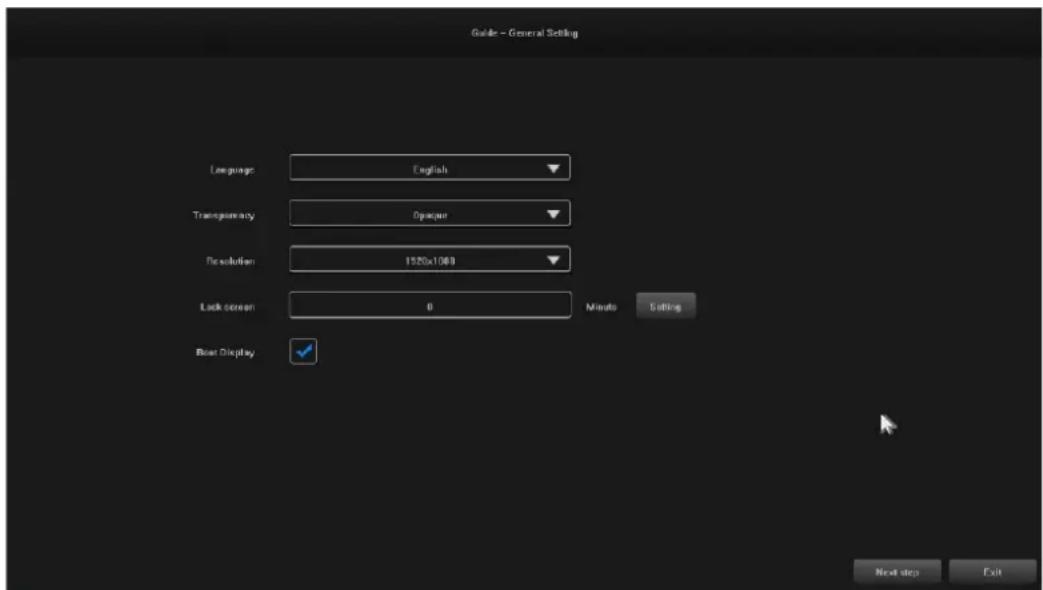

4.1 Nastavení 1: Uživatel může nastavit jazyk / průhlednost / rozlišení a další možnosti nabídky, viz následující obrázek:

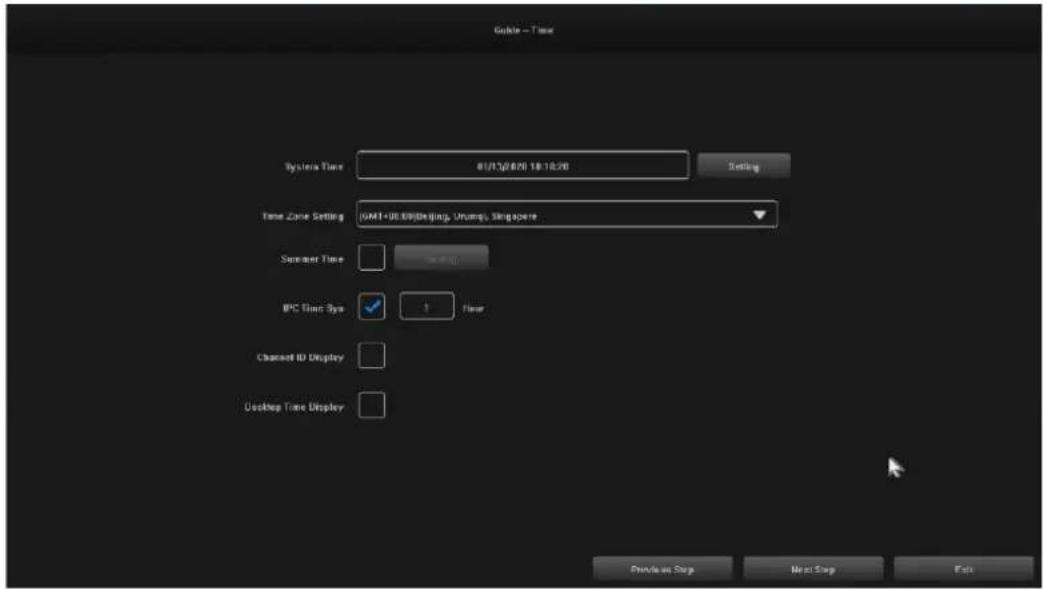

4.2 Nastavení 2: Systémový čas / Nastavení časového pásma / Letní čas a další možnosti nabídky mohou uživatelé nastavit, viz obrázek níže:

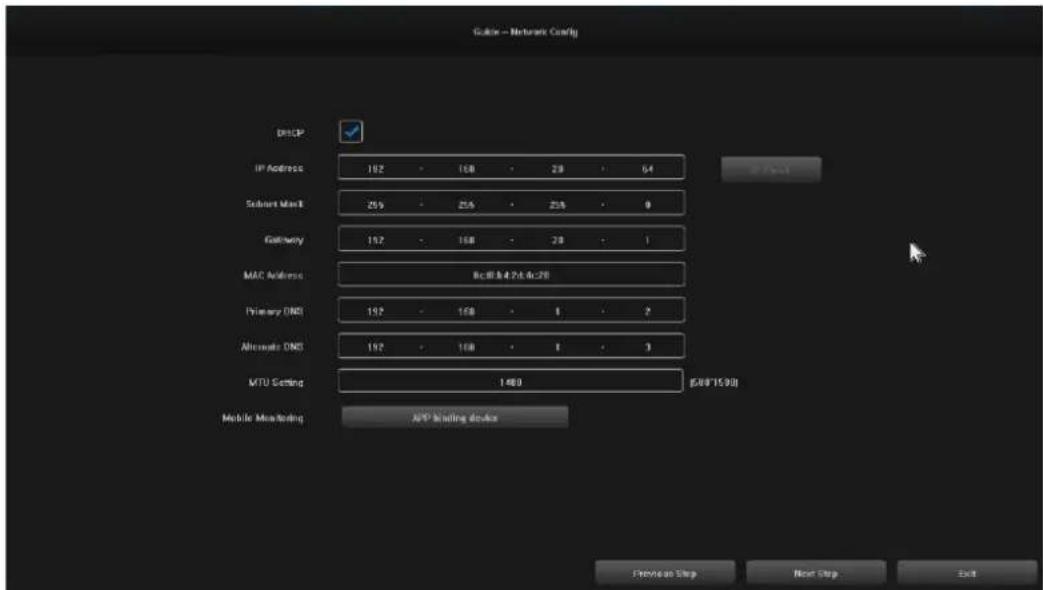

4.3 Nastavení 3: Připojení k síti mohou nastavit uživatelé, viz obrázek níže:

Oracle - Network Config DISCP IP Address 192 - 168 - 28 - 54 Subnet Mark 20% - 25% - 23% - 0 Gateway 192 - 168 - 28 - 1 MAC Address Bc:8.8.2.6.6.29 Primary DNS 192 - 168 - 1 - 2 Microsoft DNS 192 - 168 - 1 - 3 MTU Setting 1480 (5/8/15/30) Mobile Monitoring APP leading devices Preview Step Next Step Exit

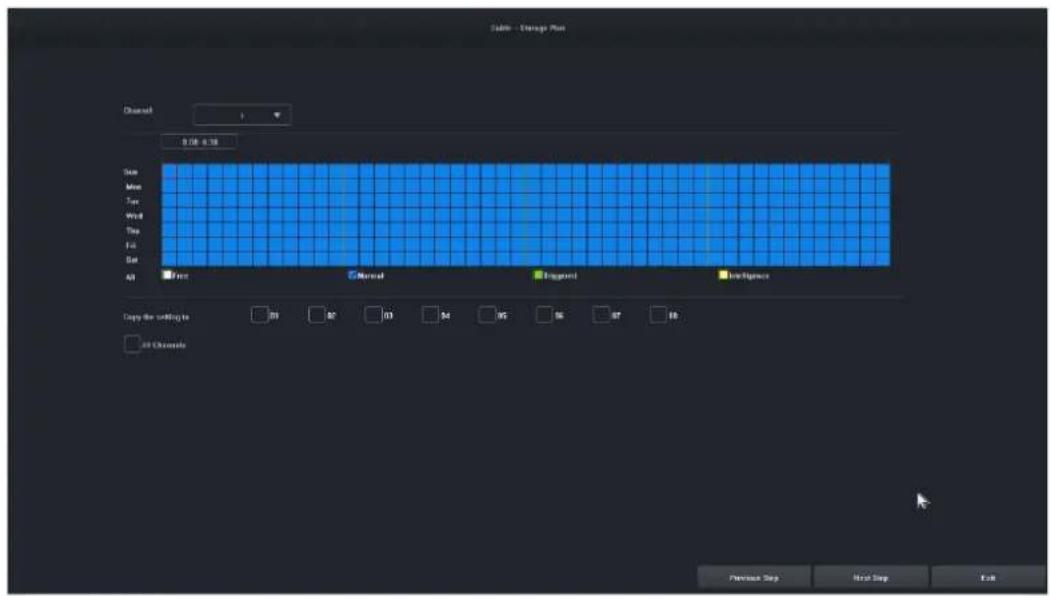

4.4 Nastavení 4: Uživatelé si nastavují plány nahrávání podle svých potřeb, viz obrázek níže:

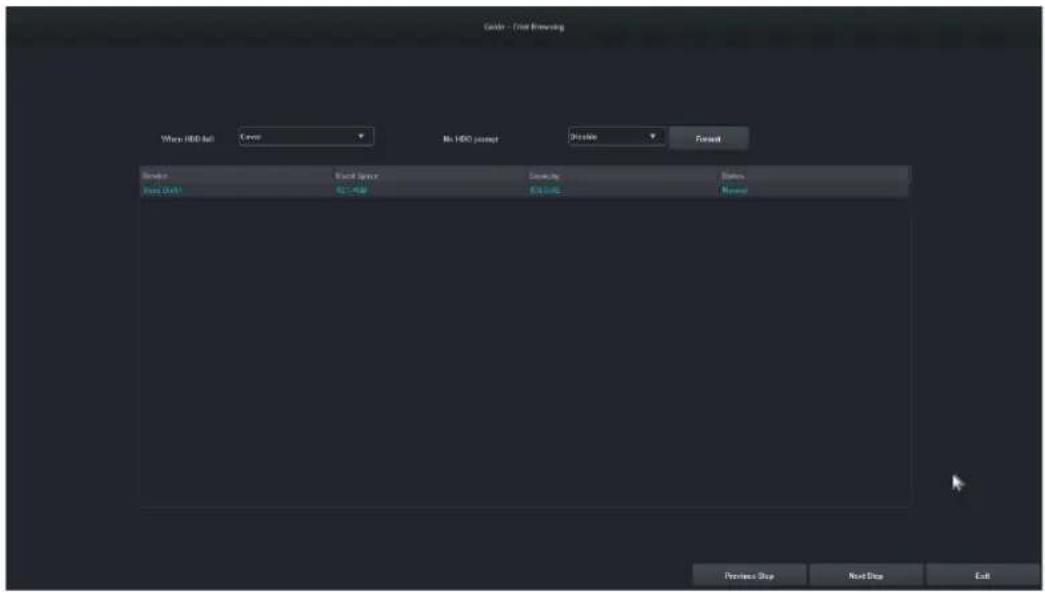

4.5 Nastavení 5:Uživatelé mohou nastavit formát a plán nahrávání HDD, viz obrázek níže:

4.6 Nastavení 6: Zobrazí se informace o všech zařízeních IPC tohoto NVR a kliknutím na tlačítko "Finish" (Dokončit) dokončíte konfiguraci průvodce spouštěním.

5. Vzdálené zařízení

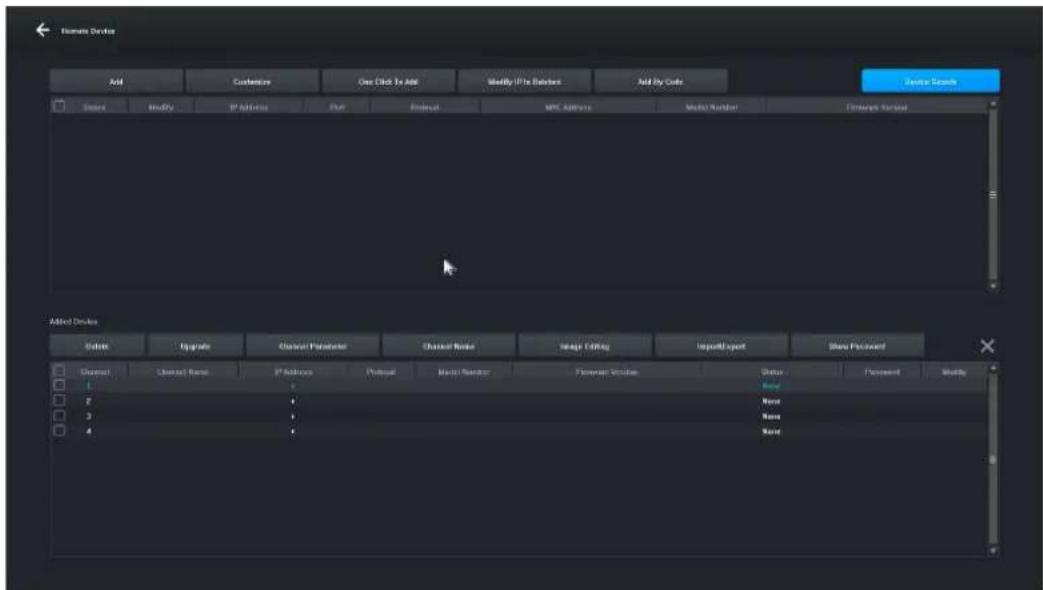

Průvodce je dokončen nebo klikněte na " Remote Device" (Vzdálené zařízení) pro vstup, obrázek je následující:

[Vyhledávání zařízení] Kliknutím na "Device Search" (Vyhledávání zařízení) vyhledáte zařízení.

[Přidat] Zaškrtněte hledaná zařízení a kliknutím na tlačítko "Add" (Přidat) přidejte zařízení.

[Přizpůsobit] " Manually add" (Ručně přidat) zařízení na základě IP adresy zařízení.

[Jedním kliknutím přidat] Přidat všechna vyhledaná zařízení.

[Hromadná úprava IP] Vyhledejte zařízení a upravte IP adresu zařízení ve skupině.

[Odstranit] Po úspěšném přidání zařízení jej můžete odebrat.

[Upgrade] Po úspěšném přidání zařízení můžete po kontrole provést aktualizaci firmwaru.

[Parametr kanálu] Po úspěšném přidání zařízení můžete upravit informace o kanálu zařízení.

[Název kanálu] Název kanálu lze po úspěšném přidání zařízení změnit.

[Úprava obrazu] Po úspěšném přidání zařízení můžete vstoupit do rozhraní pro úpravu obrazu.

[Import\Export] Po úspěšném přidání zařízení můžete importovat / exportovat konfigurační informace kanálu zařízení.

[Zobrazit heslo] Zadejte heslo správce, zobrazí se uživatelské heslo kamery.

[Předchozí krok] Návrat do předchozího rozhraní.

[Dokončeno] Průvodce zaváděním je dokončen, přejděte do náhledového rozhraní.

6. Náhled

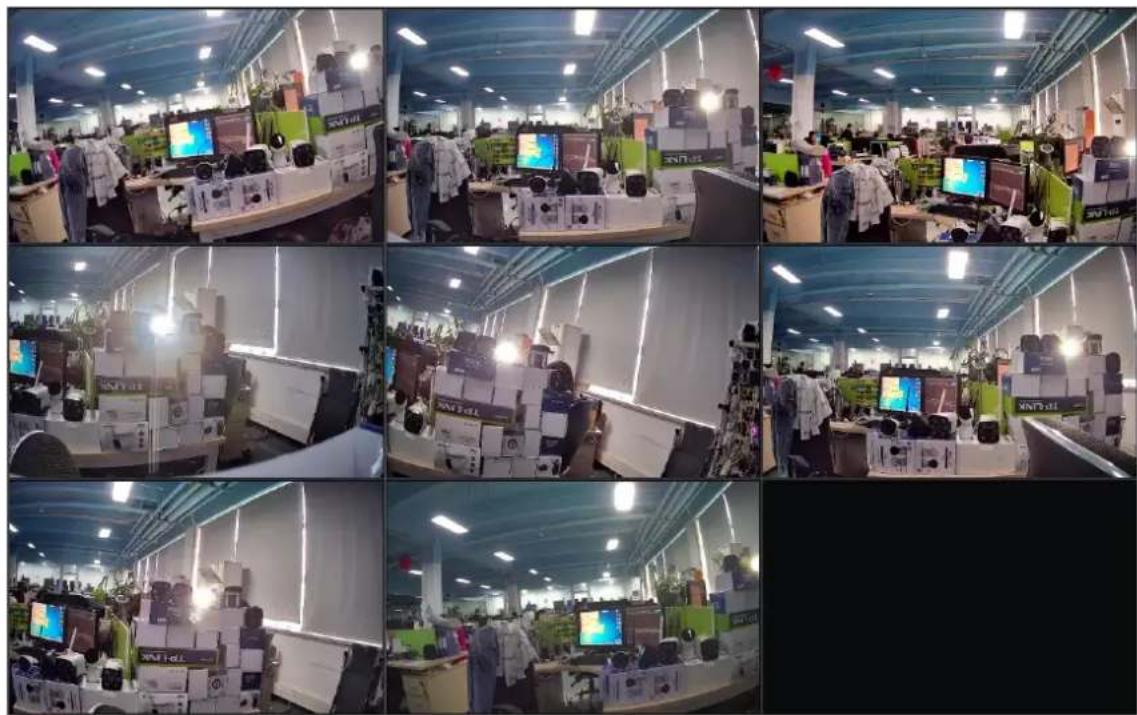

Po úspěšném přihlášení zařízení přejde na obrazovku náhledu. Na každé obrazovce náhledu je zobrazeno datum/čas/název kanálu, v dolní části obrazovky je řádek označující stav nahrávání a alarmu každého kanálu, viz obrázek níže:

7. Nastavení plánu záznamu

Ilustrace funkce: Slouží k nastavení plánu záznamu. Systém ve výchozím nastavení povolí celodenní nahrávání.

Kroky:

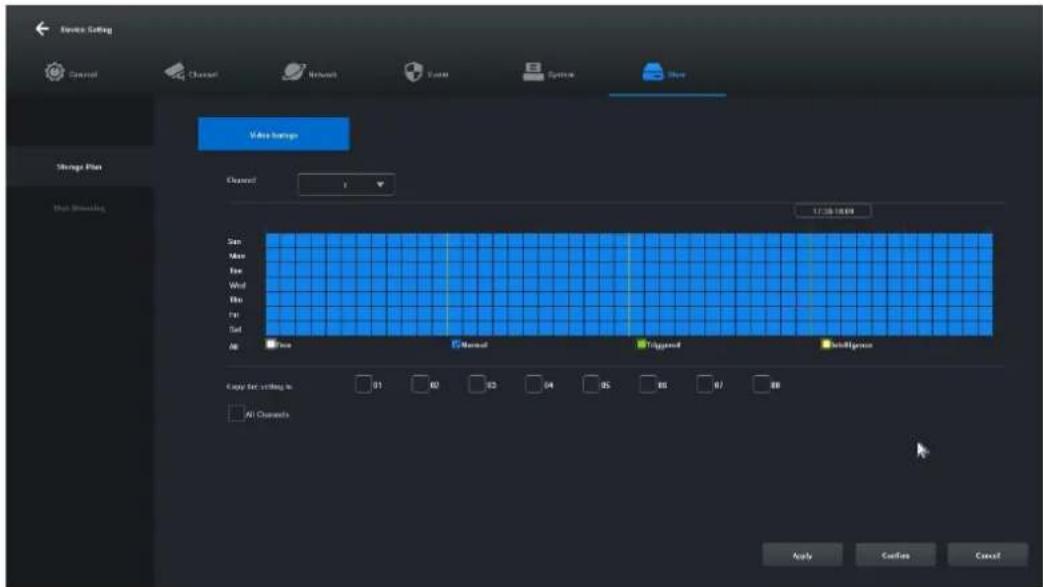

7.1 Klikněte na "Main Menu" (Hlavní menu) -> " Storage Settings" (Nastavení úložiště), otevře se rozhraní pro nastavení nahrávání, obrázek je uveden níže:

7.2 Klikněte a vyberte možnosti "Free [1]" (Volné), "Normal [2]" (Normální), "Triggered [3]" (Spuštěné), "Intelligence [4]" (Chytré) a nastavte plán nahrávání pro aktuální kanál, minimální rozsah je 30 minut.
7.3 Po výběru typu záznamu stačí přetažením myši dokončit nastavení odebrání nebo přidání plánu záznamu. Rychlé nastavení můžete provést také kliknutím na tlačitko vlevo.
7.4 Po nastavení aktuálního kanálu můžete výběrem možnosti "Copy this setting to other channels" (Kopírovat toto nastavení do jiných kanálů) vybrat kanál, který je třeba zkopírovat, a kliknutím na tlačítko "Apply" (Použít) jej uložit.

8. Přehrávání videa

Ilustrace funkce: Slouží k dotazování a přehrávání záznamu libovolného kanálu.

Kroky:

8.1 Klikněte na nabídku "Recording Inquiry" (Dotaz na nahrávání), nebo "Main menu" (Hlavní nabídka) -> "Recording Inquiry"( Dotaz na nahrávání), otevře se rozhraní pro přehrávání videa, obrázek je uveden níže:

8.2 Klikněte na datum v kalendáři. Datum zvýrazněné modře znamená, že v daný den byl pořízen záznam. Datum zvýrazněné bíle znamená, že v daný den není žádný záznam.
8.3 Kliknutím vyberte číslo kanálu videa, které se má přehrát. Podle rozdílu modelů se ve výchozím nastavení zobrazí náhled rozhraní přehrávání vybraného kanálu.
8.4 Kliknutím vyberte typ záznamu. Typy záznamu: "Normal" (Normální), "Motion" (Pohyb) a "Intelligence" (Chytré) pro filtrování. Normální je značeno modře, pohybové zeleně, chytré žlutě.
8.5 Klikněte na tlačítko "Play" (Přehrát) a přehrají se videosoubory, které splňují podmínky; pro rychlé přehrání můžete také dvakrát kliknout na posuvník videa.

4. Pokyny pro provoz bezdrátové monitorovací sady

1. Zkontrolujte, zda je napájení síťového videorekordéru s pevným diskem a kamer v pořádku.
2. Pokud potřebujete vzdálenou správu zařízení, bude nutné jej připojit síťovým kabelem do vaší lokální sítě, která mám přístup k internetu.

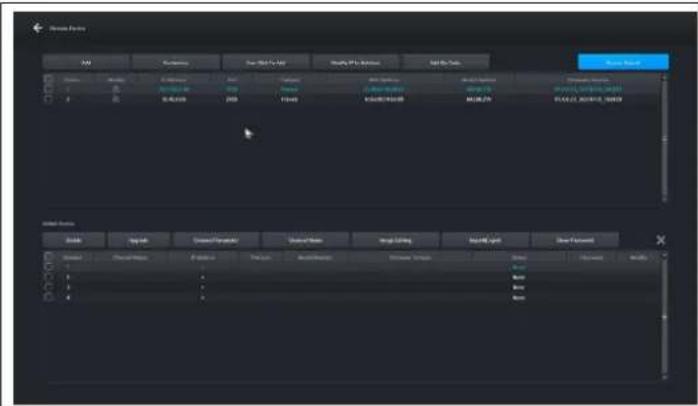

3. V hlavním rozhraní síťového videorekordéru s pevným diskem kliknutím pravým tlačítkem myši pro vstup do hlavní nabídky a klikněte na " Remote Device -> Device Search -> Search Camera ", jak je znázorněno na obrázku 1-1.
4. Vyberte všechny kamery a klikněte na tlačítko "Add" (Přidat), jak je znázorněno na obrázku 1-2.

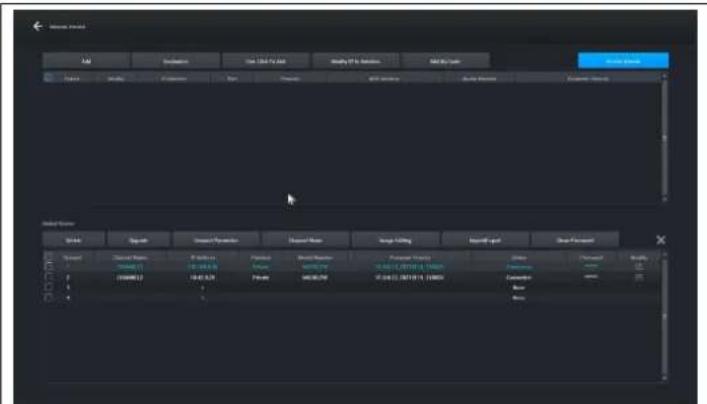

1. Zobrazte seznam přidaných zařízení. Stav zařízení se zobrazí jako "Connected" (Připojeno), což znamená, že kamera byla úspěšně přidána, jak je znázorněno na obrázku 1-3.
2. Kliknutím pravým tlačítkem myši se vrátíte na stránku náhledu a zobrazíte obrazovku monitoru.

Data Log Log-Off Error Function Data Table Data Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Table Log-Off Error Function Data Panel Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Table Data Series Data Series: 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Data Series: 1.264587367.264587367.264587367.264587367.264587367.264587367.264587367.264587367.264587367.264587367.26458736

Obrázek 1-3

5. Metoda ručního přidávání kódu

Bezdrátová monitorovací sada, síťová kamera a síťový videorekordér s pevným diskem byly ve výchozím nastavení bezdrátově spárovány. K výstupu obrazu stačí pouze napájet kameru a videorekordér, aniž by bylo nutné párování jednotlivých kamer. (Pokud potřebujete kód zkontrolovat ručně, postup je následující.)

Metoda 1: Připojení zařízení (přiřazení bezdrátového kódu):

1. Zapněte síťovou kameru a síťový videorekordér s pevným diskem a pomocí síťového kabelu propojte síťovou kameru a síťový videorekordér s pevným diskem.

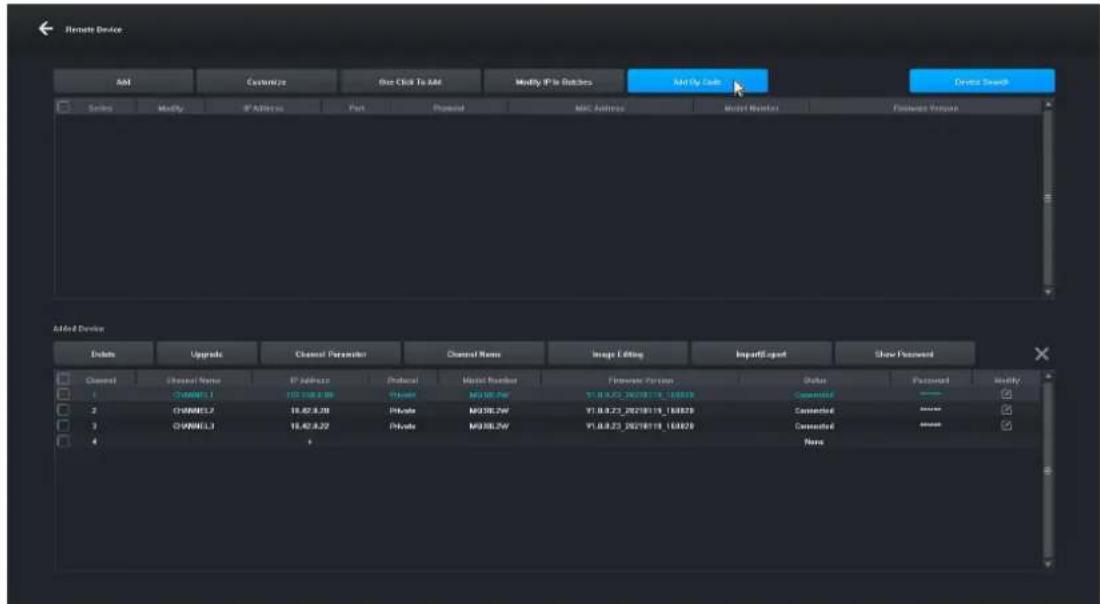

2. Poté vstupte do rozhraní " Remote Device" (Vzdálené zařízení) síťového videorekordéru s pevným diskem a klikněte na tlačitko " Add By Code" (Přidat kódem), jak je znázorněno na obrázku níže:

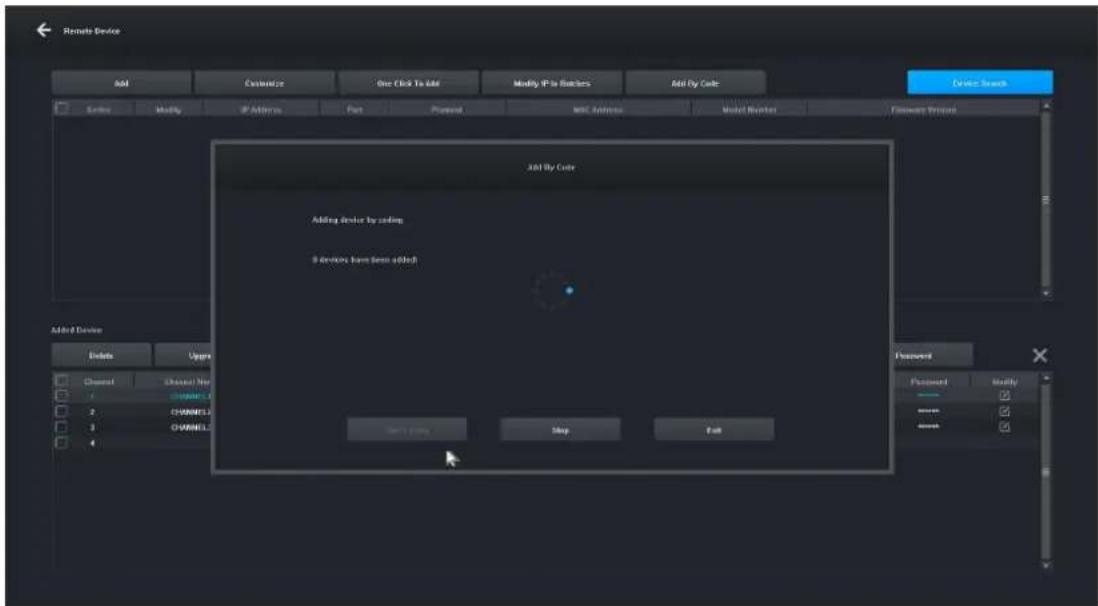

1. Vstupte do rozhraní "Add By Code" (Přidat kódem), klikněte na tlačítko "Start Coding" (Spustit kódování), síťový videorekordér s pevným diskem automaticky spáruje kód se síťovou kamerou a systém bude provádět párování kódu po dobu 20 sekund. Když rozhraní zobrazí výzvu, že bylo přidáno jedno zařízení! , znamená to, že kód byl úspěšně přiřazen, jak je znázorněno na obrázku níže:

Metoda 2: Připojení k síti (bezdrátová shoda kódů):

1. Zapněte síťovou kameru a síťový videorekordér s pevným diskem a připojte síťovou kameru a síťový videorekordér s pevným diskem ke stejné síti.

2. Poté vstupte do rozhraní " Remote Device" (Vzdálené zařízení) síťového videorekordéru s pevným diskem a klikněte na tlačitko " Add By Code" (Přidat kódem), jak je znázorněno na obrázku níže:

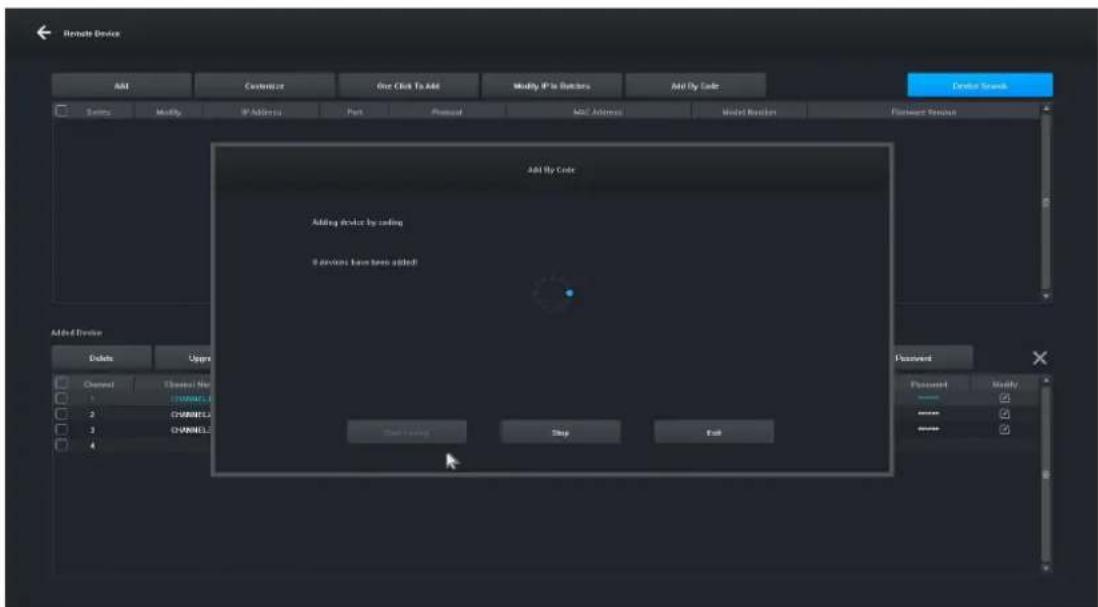

1. Vstupte do rozhraní "Add By Code" (Přidat kódem), klikněte na tlačítko "Start Coding" (Spustit kódování), síťový videorekordér s pevným diskem automaticky spáruje kód se síťovou kamerou a systém bude provádět párování kódu po dobu 20 sekund. Když rozhraní zobrazí výzvu, že bylo přidáno jedno zařízení!, znamená to, že kód byl úspěšně přiřazen, jak je znázorněno na obrázku níže.

1. Nainstalujte klienta iCMS do počítače ke stažení na www.evolveo.com
2. Přihlaste se do systému

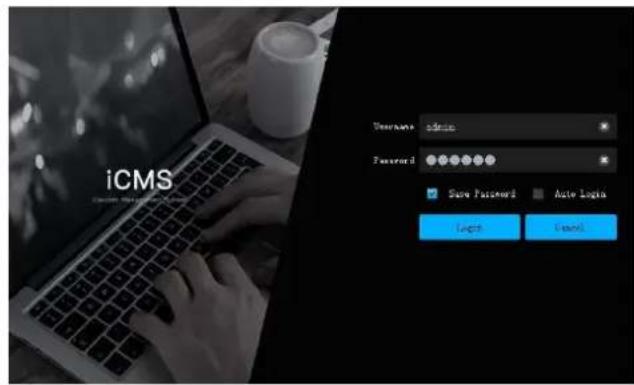

   2.1 Přihlašovací klient, uživatelské jméno: admin, heslo: admin. Zobrazilo se rozhraní jako na obrázku 3-1.

iCMS Sueames admin Password Save Password Auto Login Login Cancel

Obrázek 3-1

2.2 Zkontrolujte, zda je síťový videorekordér s pevným diskem správně připojen k síti. (Připojte síťový kabel a napájecí zdroj)
2.3 Nastavte IP adresu, masku podsítě a bránu pro hostitelský počítač a síťový videorekordér s pevným diskem (pokud v síti není žádný router, přířad'te IP adresu stejného segmentu sítě. Pokud je v síti router, je třeba nastavit odpovídající bránu a podsít'. Netmask), síťová nastavení síťového videorekordéru s pevným diskem naleznete v nabídce [Main Menu]>[Network Settings].
2.4 Pomocí příkazu přes příkazový řádek CMD „ping ***.***.***.**** (IP adresa síťového videorekordéru s pevným diskem) zkontrolujte, zda je síť připojena.

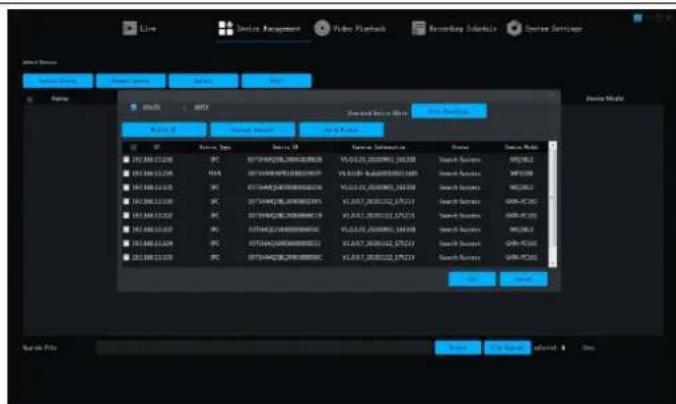

2.5 Otevřete klienta, klikněte na "Device Management" (Správa zařízení) -> "Search" (Vyhledat) a klikněte na tlačítko Přidat, jak je znázorněno na obrázku 3-2.
2.6 Po úspěšném přidání vyberte možnost "Video Preview" (Náhled video), klikněte na náhled zařízení pro výstup obrazu a zobrazí se rozhraní znázorněné na obrázku 3-3.

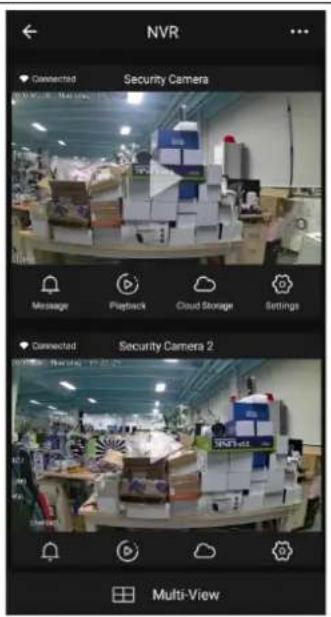

7. Vzdálené připojení aplikace Smartlife

Poznámka: Před použitím vzdáleného připojení aplikace Smart Life se ujistěte, že je síťový videorekordér již připojen k internetu.

Krok 1: Stáhněte si aplikaci Smart Life

1. Uživatel systému Android si může stáhnout aplikaci "Smart Life" prostřednictvím služby APP Market.
2. Uživatel systému iOS si může stáhnout aplikaci " Smart Life " prostřednictvím obchodu APP Store.
3. Uživatel systému Android a iOS může naskenovat následující QR kód a stáhnout si aplikaci "Smart Life".

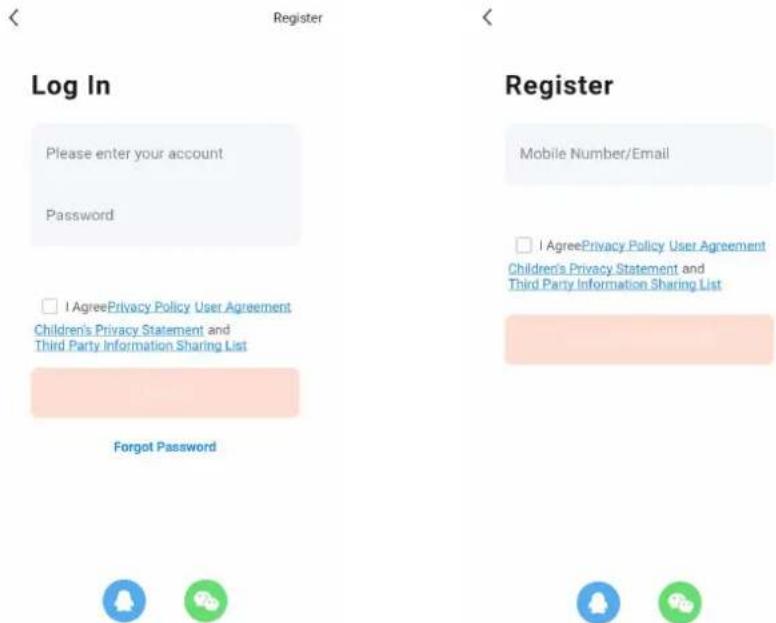

1. Otevřete aplikaci " Smart Life " a stisknutím tlačítka "Register" si zaregistrujte nový účet. Pokud máte účet, můžete se přihlásit pomocí svého účtu a hesla.

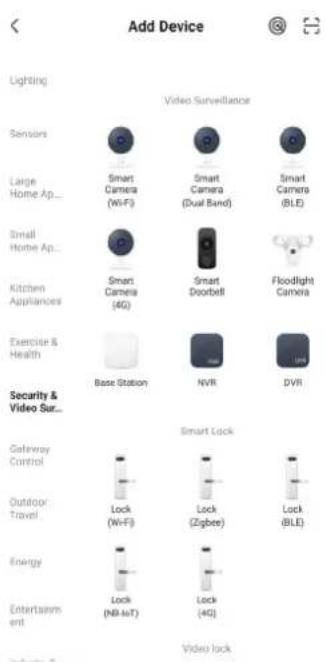

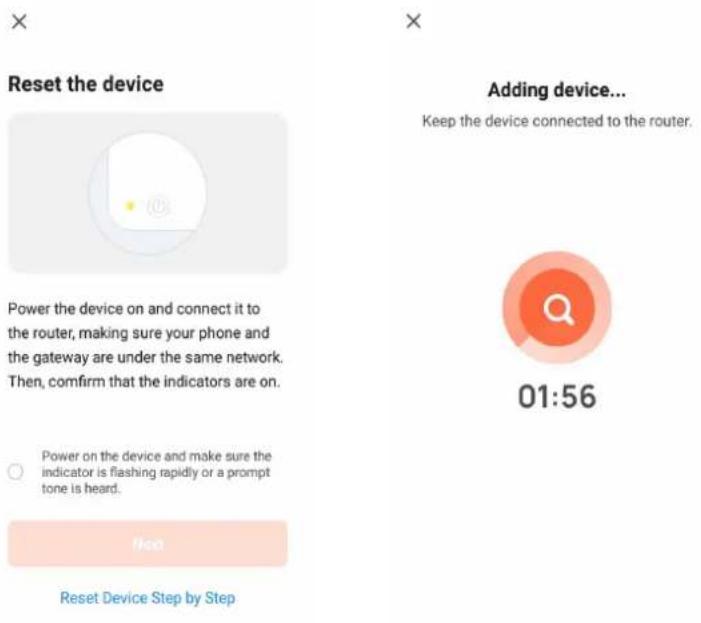

Krok 2: Přidání síťového videorekordéru s pevným diskem do aplikace Smart Life

1. Ujistěte se, že bezdrátové síťové připojení mobilního telefonu a síťový videorekordér s pevným diskem jsou ve stejné místní síti.

2. Otevřete aplikaci " Smart Life " a úspěšně se přihlaste, klikněte na tlačítko [Add Device] nebo klikněte na tlačítko [+] pro přidání zařízení, jak je znázorněno níže:

1. Vstupte na stránku [Ruční přidání], vyberte možnost [Video Surveillance] a klikněte na ikonu NVR, jak je znázorněno níže:

1. Podle pokynů na stránce ověřte, že napájení síťového videorekordéru s pevným diskem a kontrolka sítě svítí trvale a modře, a poté kliknutím na tlačítko "Next" (Přidat) vstupte na stránku připojeného zařízení, jak je znázorněno níže:

1. Po úspěšném připojení zařízení vyberte možnost „Add Device“ (Přidat zařízení), kliknutím na tlačítko [+] vstupte na stránku připojení a po výzvě, že přidání proběhlo úspěšně, klikněte na tlačítko "Finish" (Dokončit) pro úspěšné přidání zařízení, jak je znázorněno na obrázku níže:

1. Pro náhled obrazu klikněte na příslušnou chytrou kameru, vstoupíte na stránku náhledu obrazu v reálném čase a kliknutím na tlačítko [Vícekanálový náhled] provedte současný vícekanálový náhled, jak je znázorněno níže:

8. Opatření pro instalaci

1. Bezdrátové monitorovací zařízení využívá technologii bezdrátové automatické kalibrace. Teprve po dokončení napájení lze kameru vyhledat a přidat do NVR. Není třeba kód zadávat ručně.
2. Před instalací zkontrolujte přednastavenou polohu bezdrátového NVR. Bezdrátový NVR doporučujeme umístit do středu sledovaného prostoru. Vyhněte se překážkám mezi kamerou a NVR.
3. Zkontrolujte, zda je kamera připojena k bezdrátové sadě NVR a zda lze zobrazit náhled obrazu.
   Poté nainstalujte kameru na předem vybrané místo v rámci účinného pokrytí bezdrátovým signálem.
4. Protože bezdrátová anténa NVR prénáší signál do periferního zařízení, měly by být anténa NVR a anténa kamery ve stejné výšce a rovnoběžně vedle sebe, jak je znázorněno na obrázku 3-1. Nesprávnou instalaci ukazuje obrázek 3-2.

9. Bezpečnostní opatření

1. Na síťový videorekordér nepokládejte žádné nádoby (např. vázy) s tekutinou.
2. Sítový videorekordér by měl být umístěn v dostatečně větraném prostoru, aby nedošlo k ucpání větracích otvorů.
3. Zkontrolujte napájení a napětí, abyste zabránili poškození v důsledku nesouladu napětí.
4. Sítový videorekordér by měl pracovat v teplotním a vlhkostním rozsahu povoleném technickými specifikacemi.
5. Sítový videorekordér by měl být umístěn vodorovně a vyhněte se instalaci v prostředí s velkými vibracemi.
6. Prach na desce plošných spojů může po navlhnutí způsobit zkrat. Aby NVR fungoval normálně po dlouhou dobu, můžete pravidelně používat štěteček k odstranění prachu na desce plošných spojů / propojovacím panelu / skříni atd.
7. Nesprávná výměna baterie může způsobit výbuch. Nedoporučuje se vyměňovat baterii svépomocí. Pokud ji potřebujete vyměnit, vyměňte ji pouze za baterii stejného nebo rovnocenného typu, nepokoušejte se baterii otevřít nebo opravit.
8. instalace a umístění síťového videorekordéru musí být v souladu se specifikacemi, které mohou odkazovat na příslušné národní nebo místní normy.

FAQ

Q: Je kamera vodotěsná

A: Kamera je vybavena krytím IP 66, bude fungovat při vystavení povětrnostním vlivům, jako je déšť a sníh. Pro správnou funkci je ale nutné aby konektor pro napájení a síťový konektor, byly zakryté, jinak kamera ztráci stupeň krytí a nelze uznat reklamaci.

Q: kamera nelze pridat

A: zkontrolujte správný rozsah IP adres kamery a záznamového zařízení, zkontrolujte, zda máte správně zadané přihlašovací údaje kamery

Q: Vzdálený dohled pomocí mobilní aplikace nefunguje

A: Zkontrolujte síťové připojení NVR a dostupnost internetového připojení. Zkontrolujte, zda je vaše PC na stejném IP rozsahu jako NVR.

Záruka se NEVZTAHUJE na:

• používání zařízení pro jiné účely, než ke kterým je navrženo,
• instalaci jiného firmwaru než toho, který je v zařízení nainstalovaný
• elektrické nebo mechanické poškození způsobené nesprávným použitím
• škody způsobené přírodními vlivy jako je voda, oheň, statická elektřina, výkyvy el. proudu a podobně
• škody způsobené opravami prováděnými nekvalifikovanou osobou
• nečitelné sériové číslo
• kapacita baterie klesá po 6 měsících používání (6 měsíců záruka na výdrž baterie)

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v přiložené dokumentaci či na obalech připomíná, že ve státech Evropské Unie musí být veškerá elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti likvidovány odděleně v rámci tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

① C€ PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že výrobek EVOLVEO Detective WN8 SMART splňuje požadavky norem a předpisů, které jsou relevantní pro daný typ zařízení.

Plné znění Prohlášení o shodě naleznete na ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importör

Abacus Electric, s.r.o.

Planá 2, 370 01, Česká republika

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited

Všechna práva vyhrazena.

Vzhled a technická specifikace výrobku se mohou změnit bez předchozího upozornění.

Obsah

Dôležité bezpečnostné pokyny a upozornenia: 24

Životné prostredie: 24

Dôležité bezpečnostné pokyny a upozornenia:

Inteligentné ovládanie

[Dokončené] Sprievodca zavádzaním je dokončený, prejdite do náhl'adového rozhrania.

6. Náhl'ad

7. Nastavenia plánu nahrávania

5. Metóda ručného pridávania kódu

9. Bezpečnostné opatrenia

Q: Je fotoaparát vodotesný

Otázka: Kamera sa nedá pridat'

Planá 2, 370 01, Česká republika

Výrobca / Producent / Výrobca / Gyártó

Naxya Limited

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited
