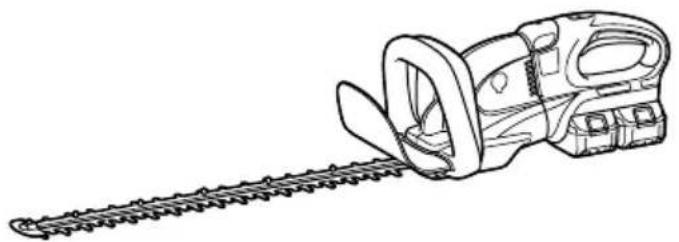

AH-3756 - Sekačka na trávu DOLMAR - Bezplatný návod k obsluze

Typ výrobku	Akumulátorové nůžky na živý plot
Model	AH-3756
Délka nože	550 mm
Zdvihů za minutu	1,000 - 1,800 min⁻¹
Celková délka	1,065 mm
Jmenovité napětí	DC 36 V
Hmotnost (bez baterie)	5.1 kg
Požadavky na baterie	Dvě kompatibilní 36V akumulátorové cartridge (nejsou součástí)
Určené použití	Stříhání živých plotů a keřů
Nastavení rukojeti	Polohy 45° a 90° na levé nebo pravé straně
Nastavení rychlosti	6 úrovní (číselník 1 až 6)
Bezpečnostní prvky	Dvojité spínání (blokovací tlačítko + dvě spouště), kryt nože, ochrana proti přehřátí/přetížení
Řezný výkon	Až do průměru větve 10 mm
Emise vibrací	≤ 2.5 m/s² (K=1.5)
Hladina akustického tlaku	81.5 dB(A) (K=2.1)
Hladina akustického výkonu (naměřená/zaručená)	91.0 dB(A) / 93 dB(A)
Údržba nože	Olejovat před a během používání, čistit drátěným kartáčem, nanášet nízkoviskózní olej
Výměna uhlíkových kartáčů	Pravidelně kontrolovat, vyměnit při opotřebení na rysku limitu
Příslušenství (volitelné)	Zachycovač odřezků, náhradní sestava žacího nože, kryt nože, baterie a nabíječka
Skladování	Vyjmout baterii, nasadit kryt nože, zavěsit pomocí otvoru pro háček, skladovat na suchém místě

Často kladené otázky - AH-3756 DOLMAR

Jak nainstalovat nebo vyjmout akumulátorovou cartridge na Dolmar AH-3756?

Pro instalaci: zarovnejte výstupek na akumulátorové cartridge s drážkou v pouzdře a zasuňte ji, dokud nezaklapne. Ujistěte se, že červený indikátor není viditelný. Pro vyjmutí: posuňte tlačítko na přední straně cartridge a vysuňte ji. Před tím vždy vypněte nástroj.

Mohu nástroj používat pouze s jednou akumulátorovou cartridgí?

Ne, nástroj vyžaduje dvě akumulátorové cartridge (obě 36 V) pro provoz. S jednou nebude fungovat.

Jak nastavit polohu rukojeti?

Táhněte za knoflík na rukojeti a otáčejte jím do požadovaného úhlu. Rukojeť se zajišťuje v polohách 45° a 90° na levé nebo pravé straně. Před použitím se ujistěte, že je zajištěna.

Jak změnit řeznou rychlost?

Otočte nastavovacím číselníkem na nástroji a vyberte z 6 nastavení rychlosti (1 = nejnižší, 6 = nejvyšší). Číselníkem lze otáčet i za chodu nástroje. Odpovídající zdvihy za minutu naleznete v návodu.

Jakou údržbu vyžaduje žací nůž?

Před a během provozu natřete nůž strojním olejem. Po použití očistěte obě strany drátěným kartáčem, otřete hadříkem a naneste nízkoviskózní olej. Nemyjte vodou.

Jak vyměnit žací nože?

Vypněte a vyjměte baterie. Povolte čtyři šrouby a sejměte spodní kryt a desku. Nastavte úhel kliky šroubovákem, odstraňte dva šrouby a sejměte jednotku nože. Nainstalujte nové nože zarovnáním oválných otvorů s klikou, zajistěte dvěma šrouby a znovu sestavte kryty. Namažte kliku mazacím tukem.

Co dělat, když se nástroj během použití automaticky zastaví?

Je to způsobeno přetížením, přehřátím nebo vybitou baterií. Vypněte a vyjměte baterii. Pokud je přehřátý, nechte vychladnout, nebo dobijte baterii. Pokud je přetížený, snižte zátěž a restartujte.

Jaká bezpečnostní opatření musím dodržovat?

Udržujte ruce mimo dosah nožů. Vždy používejte kryt nože, když nástroj nepoužíváte. Noste rukavice a pevnou obuv. Nepoužívejte v dešti. Držte za izolované povrchy. Před údržbou vyjměte baterii.

Mohu řezat větve silnější než 10 mm?

Ne, nástroj je určen pro větve o průměru až 10 mm. Silnější větve by měly být nejprve řezány nůžkami, aby nedošlo k poškození.

Jak skladovat nůžky na živý plot?

Vyjměte akumulátorovou cartridge, nasaďte kryt nože na nože. Zavěste nástroj za otvor pro háček na krytu nože na hřebík nebo šroub ve zdi. Skladujte na suchém místě mimo dosah dětí.

NÁVOD K OBSLUZE AH-3756 DOLMAR

SK Akumulátorové nožnice na živé ploty

NÁVOD NA OBSLUHU

cz Akumulátorové nůžky na živé ploty

NÁVOD K OBSLUZE

AH-3756

AH-3766

1-1. Červený indikátor	14-2. Lapač odrezkov	21-1. Kluka
1-2. Tlačidlo	14-3. Matica	22-1. Skrutky
1-3. Kazeta akumulátora	14-4. Rezná čepel'	22-2. Rezná čepel'
2-1. Označenie hviezdičkou	15-1. Matica	23-1. Kluka
3-1. Indikátor akumulátora	15-2. Zachytávač vetví	24-1. Oválny otvor na strižnej čepeli
4-1. Gombík	16-1. Háčiky	26-1. Oválny otvor na strižnej čepeli
4-2. Skriňa	16-2. Nasad'te háčiky do drážky	26-2. Kluka
5-1. Tlačidlo vypínača B	16-3. Žliabky	26-3. Skrutky
5-2. Tlačidlo vypínača A	17-1. Stlačte páčky na oboch stranách	27-1. Kluka
5-3. Tlačidlo odomknutia	17-2. Odblokujte háčiky	28-1. Medzná značka
6-1. Nastavovací čiselník	18-1. Kryt čepele	29-1. Kryt držiaka
9-1. Smer strihania	18-2. Skrutky	29-2. Plochý skrutkovač
9-2. Plocha živého plota, ktorú budete strihat'	19-1. Spodný kryt	30-1. Veko držiaka uhlíka
	19-2. Kryt čepele	30-2. Plochý skrutkovač
9-3. Čepele nakloňte	19-3. Skrutky
14-1. Tlak	20-1. Doštička

TECHNICKÉ ÚDAJE

Hluk	Úroveň akustického tlaku		Hladina akustického výkonu		Použitel'ná norma alebo smernica
Model	L_PA (dB (A))	Odchýlka K (dB (A))	L_PA (dB (A))	Odchýlka K (dB (A))
AH-3756	81,5	2,1	91	1,5	2000/14/EC
AH-3766	82	1,4	91,1	1,5

- Prečítajte si návod na obsluhu.

- Nevystavujte dažđu.

- Len pre štáty EÚ

Akumulátorové nožnice na živé ploty

Číslo modelu / Typ: AH-3756, AH-3766

Meraná hladina akustického výkonu: 91,0 dB (A)

Garantovaná hladina akustického výkonu: 93 dB (A)

Model AH-3766

Meraná hladina akustického výkonu: 91,1 dB (A)

Garantovaná hladina akustického výkonu: 93 dB (A)

8.8.2013

Rainer Bergfeld

Managing Director

000326

GEA010-1

Lapač odrezkov namontujte na rezné čepele tak, aby jeho štrbiny prečnievali spolu s maticami nad rezné čepele. V tomto štádiu sa presvedčte, že lapač odrezkov sa nedotýka zachytávača vetví na konci rezných čepelí.

Fig.15

- Pred použitím skontrolujte bezpečné namontovanie lapača odrezkov.

Demontáž rezných čepelí

Z rezných čepelí odskrutkujte dve skrutky, čím dokážete jednotku reznej čepele vybrat' von.

Fig.22

⚠POZOR:

Montáž rezných čepelí

Vyberte akumulátor a kryt čepele nasadte na strižné čepele tak, aby čepele neboli odhalené. Náradie bezpečne uskladnite mimo dosahu detí.

ČESKÝ (originální návod k obsluze)
Legenda všeobecného vyobrazení

1-1. Červený indikátor	14-2. Sběrač třísek	20-1. Deska
1-2. Tlačítko	14-3. Matice	21-1. Klika
1-3. Akumulátor	14-4. Čepel	22-1. Šrouby
2-1. Značka hvězdičky	15-1. Matice	22-2. Čepel
3-1. Kontrolka akumulátoru	15-2. Zachytávač větví	23-1. Klika
4-1. Knoflík	16-1. Úchyty	24-1. Ovalný otvor stříhacího nože
4-2. Plášť	16-2. Nasadťe úchyty do drážky	26-1. Ovalný otvor stříhacího nože
5-1. Spínač B	16-3. Drážky	26-2. Klika
5-2. Spínač A	17-1. Stiskněte páčky po obou stranách	26-3. Šrouby
5-3. Odjišťovací tlačítko	17-2. Uvolněte úchyty	27-1. Klika
6-1. Regulační knoflík	18-1. Kryt kotouče	28-1. Mezní značka
9-1. Směr stříhání	18-2. Šrouby	29-1. Kryt víčka
9-2. Stříhaný povrch živého plotu	19-1. Dolní kryt	29-2. Plochý šroubovák
9-3. Nakloňte nože	19-2. Kryt kotouče	30-1. Víčko držáku uhlíku
14-1. Stisknout	19-3. Šrouby	30-2. Plochý šroubovák

TECHNICKÉ ÚDAJE

Model	AH-3756	AH-3766
Délka čepele 550 mm 650 mm
Počet zdvihů za minutu (min ^-1 ) 1 000 - 1 800
Celková délka 1 065 mm 1 135 mm
Jmenovité napětí 36 V DC
Hmotnost netto 5,1 kg 5,2 kg

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.
• Technické údaje a blok akumulátoru se mohou v různých zemích lišit.
• Hmotnost s blokem akumulátoru dle EPTA – Procedure 01/2003

Hlučnost	Hladina akustického tlaku		Hladina akustického výkonu		Příslušná norma nebo směrnice
Model	L_PA (dB (A))	Nejistota K (dB (A))	L_PA (dB (A))	Nejistota K (dB (A))
AH-3756	81,5	2,1	91	1,5	2000/14/EC
AH-3766	82	1,4	91,1	1,5

• Používejte ochranu sluchu.

Vibrace	Deklarovaná hodnota emisí vibrací (m/s^2)	Nejistota K (m/s^2)	Příslušná normanebo směrnice
Model
AH-3756 / AH-3766	≤ 2,5	1,5	EN60745

ENG901-1

• Deklarovaná hodnota emisí vibrací byla změřena v souladu se standardní testovací metodou a může být využita ke srovnávání nářadí mezi sebou.
• Deklarovanou hodnotu emisí vibrací lze rovněž využít k předběžnému posouzení vystavení jejich vlivu.

⚠️VAROVÁNÍ:

• Emise vibrací během skutečného používání elektrického nářadí se mohou od deklarované hodnoty emisí vibrací lišit v závislosti na způsobu použití nářadí.
• Na základě odhadu vystavení účinkům vibrací v aktuálních podmínkách zajistěte bezpečnostní

opatření k ochraně obsluhy (vezměte v úvahu všechny části pracovního cyklu, mezi něž patří kromě doby pracovního nasazení i doba, kdy je nářadí vypnuto nebo pracuje ve volnoběhu).

END013-4

Symbol

Níže jsou uvedeny symboly, se kterými se můžete při použití nástroje setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.

- Přečtěte si návod k obsluze.

- Nevystavujte nástroj dešti.

Elektrická zařízení ani akumulátory nelikvidujte současně s domovním odpadem!

Vzhledem k dodržování evropských směrnic o odpadních elektrických a elektronických zařízeních a směrnice o bateriích, akumulátorech a odpadních bateriích a akumulátorech s jejich implementací v souladu s národními zákony musí být elektrická zařízení, baterie a bloky akumulátorů po skončení životnosti odděleně shromážděny a předány do ekologicky kompatibilního recyklačního zařízení.

ENE014-1

Určení nástroje

Nástroj je určen k zastřihování živých plotů.

ENH033-3

Pouze pro země Evropy

Prohlášení ES o shodě

Níže podepsaný Rainer Bergfeld jako oprávněná osoba společnosti Dolmar GmbH prohlašuje, že zařízení DOLMAR:

Popis zařízení:

Akumulátorové nůžky na živé ploty

Č. Modelu/typ: AH-3756, AH-3766

Technické údaje: viz tabulka „TECHNICKÉ ÚDAJE".

vychází ze sériové výroby

A vyhovuje následujícím evropským směrnicím: 2000/14/ES, 2006/42/ES

Zařízení bylo rovněž vyrobeno v souladu s následujícími normami či normativními dokumenty: EN60745

Technická dokumentace je k dispozici na adrese:

Dolmar GmbH,

Postup posuzování shody vyžadovaný směrnicí 2000/14/ES byl v souladu s přílohou V.

Model AH-3756

Naměřená hladina akustického výkonu: 91,0 dB (A)

Zaručená hladina akustického výkonu: 93 dB (A)

Model AH-3766

Naměřená hladina akustického výkonu: 91,1 dB (A)

Zaručená hladina akustického výkonu: 93 dB (A)

8.8.2013

Rainer Bergfeld

Managing Director

Obecná bezpečnostní upozornění k elektrickému nářadí

⚠ UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění.

Všechna upozornění a pokyny si uschovejte pro budoucí potřebu.

GEB062-5

BEZPEČNOSTNÍ UPOZORNĚNÍ K AKUMULÁTOROVÝM NŮŽKÁM NA ŽIVÉ PLOTY

1. Udržujte všechny části těla v bezpečné vzdálenosti od nožů. Neodstraňujte stříhaný materiál a nedržte materiál, když se nože pohybují. Při odstraňování uvíznutého materiálu musí být spoušt' vypnuta. Chvíle nepozornosti při používání zastřihovače může mít za následek vážné zranění.

2. Pri prénášení držte zastřihovač za rukojeť a nechte jej vypnutý. Pri prepravě a skladování zastřihovače na nože vždy nasadťe kryt. Správnou manipulací se zastřihovačem snížíte riziko zranění noži.

3. Elektrické nářadí držte pouze za izolované části držadel, neboť stříhací nože mohou narazit na skryté elektrické vedení. Při kontaktu stříhacích nožů s vodičem pod napětím se může proud prěnést do nechráněných kovových částí nářadí a obsluha může utrpět úraz elektrickým proudem.

4. Nepoužívejte zastřihovač v dešti ani v mokrém nebo velice vlhkém prostředí. Elektrický motor není voděodolný.

5. Uživatelé, kteří používají zastřihovač poprvé, by měli požádat o radu k používání zkušené uživatele.

6. Zastřihovač nesmí používat děti a osoby mladší 18 let. Mladiství starší 16 let mohou být tohoto omezení zproštěni, pokud pod dohledem odborníka absolvují školení.

7. Zastřihovač obsluhujte pouze tehdy, jste-li v dobrém fyzickém stavu. Únava vede ke snížení pozornosti. Opatrní buďte zejména na konci pracovního dne. Veškerou práci provádějte klidně a opatrně. Uživatel je zodpovědný za všechny škody způsobené třetím stranám.

8. Nikdy nepoužívejte zastřihovač pod vlivem alkoholu, drog nebo léků.

9. Mezi základním vybavením zastřihovače jsou silné kožené rukavice, které je nutné při práci vždy používat. Používejte také pevnou obuv s protiskluzovou podrážkou.

10. Před zahájení práce zkontrolujte, zda jsou nůžky v dobrém stavu umožňujícím bezpečné používání. Zkontrolujte, zda jsou správně nainstalovány kryty. Nůžky nesmějí být používány, pokud nejsou kompletní.

11. Před zahájením práce se ujistěte, že máte prostor pro stabilní postoj.
12. Při práci držte nástroj pevně.
13. Nářadí nespouštějte zbytečně naprázdno.
14. Pokud se nůžky dostanou do kontaktu s oplocením či jiným tvrdým objektem, okamžitě vypněte motor a vyjměte blok akumulátoru. Zkontrolujte, zda nejsou nůžky poškozené a při zjištění poškození zajistěte neprodleně opravu.
15. Před kontrolou, opravováním či odstraňováním zachyceného materiálu zařízení vždy vypněte a vyjměte blok akumulátoru.
16. Před prováděním jakékoli údržby nůžky vypněte a vyjměte blok akumulátoru.
17. Při přenášení zařízení na jiné místo (i při práci) vždy vyjměte blok akumulátoru a na stříhací nože nasad'te kryt. Nůžky nikdy nepřenášejte ani nepřepravujte zapnuté. Nůžky nikdy neberte do rukou za nože.
18. Po použití a před dlouhodobějším skladováním zastřihovač očistěte - zejména nože. Naolejujte nože a nasadťe kryt. Kryt dodaný s přístrojem lze pověsit na zed' a zastřihovač tak lze bezpečně a prakticky skladovat.
19. Skladujte zastřihovač s nasazeným krytem v suché místnosti. Uchovávejte jej mimo dosah dětí. Nikdy zastřihovač neskladujte venku.

NEDOVOLTE, aby pohodlnost nebo pocit znalosti výrobku (získaný na základě opakovaného používání) vedly k zanedbání dodržování bezpečnostních pravidel platných pro tento výrobek. NESPRÁVNÉ POUŽÍVÁNÍ nebo nedodržení bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

ENC007-8

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

AKUMULÁTOR

1. Před použitím akumulátoru si přečtěte všechny pokyny a varovné symboly na (1) nabíječce, (2) baterii a (3) výrobku využívajícím baterii.
2. Akumulátor nedemontujte.

3. Pokud se příliš zkrátí provozní doba akumulátoru, přerušte okamžitě provoz. V opačném případě existuje riziko přehřívání, popálení nebo dokonce výbuchu.

4. Budou-li vaše oči zasaženy elektrolytem, vypláchněte je čistou vodou a okamžitě vyhledejte lékařskou pomoc. Může dojít ke ztrátě zraku.

5. Akumulátor nezkratujte:

(1) Nedotýkejte se svorek žádným vodivým materiálem.
(2) Akumulátor neskladujte v nádobě s jinými kovovými předměty, jako jsou hřebíky, mince, apod.
(3) Akumulátor nevystavujte vodě ani dešti.

Zkrat akumulátoru může způsobit velký průtok proudu, přehřátí, možné popálení a dokonce i poruchu.

1. Neskladujte nástroj a akumulátor na místech, kde může teplota překročit 50 °C (122 °F).
2. Nespalujte akumulátor, ani když je vážně poškozen nebo úplně opotřeben. Akumulátor může v ohni vybuchnout.
3. Dávejte pozor, abyste baterii neupustili ani s ní nenaráželi.
4. Nepoužívejte poškozené akumulátory.
5. Při likvidaci akumulátoru postupujte podle místních předpisů.

Tipy k zajištění maximální životnosti akumulátoru

1. Akumulátor nabijte před tím, než dojde k úplnému vybití baterie.
   Pokud si povšimnete sníženého výkonu nástroje, vždy jej zastavte a dobijte akumulátor.
2. Nikdy nenabíjejte úplně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.
3. Akumulátor nabíjejte při pokojové teplotě v rozmezí od 10 ° C do 40 ° C (50 ° F - 104 ° F). Před nabíjením nechejte horký akumulátor zchladnout.
4. Nebudete-li nářadí delší dobu používat, nabijte jednou za šest měsíců blok akumulátoru.

POPIS FUNKCE

⚠POZOR:

- Před nastavováním nástroje nebo kontrolou jeho funkce se vždy přesvědčte, zda je nástroj vypnutý a je odpojen jeho akumulátor.

Instalace a demontáž akumulátoru

Fig.1

⚠POZOR:

• Pred nasazením či sejmutím bloku akumulátoru nářadí vždy vypněte.
• Při nasazování či snímání bloku akumulátoru pevně držte nářadí i akumulátor. V opačném případě vám mohou nářadí nebo akumulátor vyklouznout z ruky a mohlo by dojít k jejich poškození či ke zranění.

Jestliže chcete blok akumulátoru vyjmout, vysuňte jej se současným přesunutím tlačítka na přední straně akumulátoru.

Při instalaci akumulátoru vyrovnejte jazýček na bloku akumulátoru s drážkou v krytu a zasuňte akumulátor na místo. Akumulátor zasuňte na doraz, až zacvakne na místo. Není-li tlačítko zcela zajištěno, uvidíte na jeho horní straně červený indikátor.

⚠POZOR:

• Akumulátor zasunujte vždy zcela tak, aby nebyl červený indikátor vidět. Jinak by mohl akumulátor ze zařízení vypadnout a způsobit zranění obsluze či přihlížejícím osobám.
• Blok akumulátoru nenasazujte násilím. Nelze-li akumulátor zasunout snadno, nevkládáte jej správně.

POZNÁMKA:

- Nářadí jen s jedním nasazeným blokem akumulátoru nepracuje.

Systém ochrany nářadí a akumulátoru

Nářadí je vybaveno systémem ochrany nářadí a akumulátoru. Tento systém automaticky přeruší napájení motoru, aby se prodloužila životnost nářadí a akumulátoru. Budou-li nářadí nebo akumulátor vystaveny některé z níže uvedených podmínek, nářadí se během provozu automaticky vypne: Za určitých podmínek se rozsvítí kontrolky.

Ochrana proti přetížení

Pokud se s nářadím pracuje způsobem vyvolávajícím mimořádně vysoký odběr proudu, nářadí se automaticky a bez jakékoli signalizace vypne. V takové situaci nářadí vypněte a ukončete činnost, při níž došlo k přetížení nářadí. Potom nářadí zapněte a obnovte činnost.

Ochrana proti přehřátí nářadí či akumulátoru

Při přehřátí nářadí nebo akumulátoru se nářadí automaticky a bez jakékoli signalizace vypne. Nářadí pak nelze spustit ani mačkáním spouště. V takovém případě nechte nářadí či akumulátor před opětovným zapnutím vychladnout.

POZNÁMKA:

Ochrana proti přehřátí akumulátoru funguje pouze při použití bloku akumulátoru označeného hvězdičkou.

Fig.2

Ochrana před přílišným vybitím

Fig.3

Při nízké zbývající kapacitě akumulátoru se na příslušné straně akumulátoru rozbliká kontrolka. Při dalším používání se nářadí vypne a kontrolka akumulátoru se asi na 10 sekund rozsvítí. V takovém případě dobijte blok akumulátoru.

Upevnění držadla do požadované polohy

⚠POZOR:

- Před zahájením práce se vždy ujistěte, zda je držadlo v požadované poloze zajištěno.

Fig.4

Úhel držadla můžete podle prováděné práce nastavit do 45°nebo 90°polohy vpravo či vlevo. Jestliže chcete držadlo otočit, zatáhněte za knoflík a podle obrázku držadlo otočte. Držadlo se zajistí ve 45° poloze. Pokud chcete držadlo otočit do 90°polohy, znovu zatáhněte za knoflík a otočte držadlo více.

Zapínání

⚠POZOR:

- Před vložením akumulátoru do nástroje vždy zkontrolujte správnou funkci spouště a zda se po uvolnění vrací do vypnuté polohy.

Fig.5

K zajištění vaší bezpečnosti je nářadí vybaveno dvojitým spínacím systémem. Chcete-li nářadí zapnout, stiskněte odjišťovací tlačítko a spouště A a B. Vypnutí spínače provedete uvolněním jedné ze spouští. Nářadí lze spustit pouze při stisknutí obou spouští.

Změna otáček

Fig.6

Počet zdvihů za minutu lze jednoduše nastavit otáčením voliče. Regulaci lze provádět i s nářadím v chodu. Na knoflíku je stupnice od 1 (nejnižší otáčky) do 6 (nejvyšší otáčky).

Vztah mezi číslem nastaveným na voliči a počtem zdvihů za minutu je uveden v tabulce níže.

Číslo na regulačním knoflíku	Počet zdvihů za minutu (min-1)
6	1 800
5	1 750
4	1 650
3	1 500
2	1 300
1	1 000

011264

⚠POZOR:

• Otočným voličem rychlosti lze otáčet pouze do polohy 6 a zpět do polohy 1. Voličem neotáčejte silou za polohu 6 nebo 1. Mohlo by dojít k poruše funkce regulace otáček.
• Počet zdvihů za minutu se liší podle stavu akumulátoru a stříhacích nožů.

PRÁCE

⚠POZOR:

• Při stříhání dávejte pozor, abyste omylem nezasáhli kovový plot nebo jiné tvrdé objekty. Nože se mohou rozbít a způsobit vážné zranění.
• Přesahování zastřihovačem, zejména ze žebříku, je velice nebezpečné. Při práci nestůjte na kymácejícím se nebo jinak nestabilním povrchu.

Fig.7

Nestříhejte s tímto zastřihovačem větve silnější než 10 mm v průměru. Ty je nutné předem ostříhat nůžkami do úrovně zástřihu.

⚠POZOR:

- Nestříhejte uschlé stromy ani podobné tvrdé objekty. V opačném prípadě může dojít k poškození nástroje.

Fig.8

Nůžky držte oběma rukama, stiskněte spínače A a B a nářadí vedte před sebou.

Fig.9

Při stříhání nakloňte čepel ve směru stříhání a pomalu postupujte tak, abyste přes metr délky přešli za 3 až 4 sekundy.

Fig.10

Abyste zastřihli horní část živého plotu rovnoměrně, můžete napnout provázek v požadované cílové výšce a při stříhání se řídit podle tohoto provázku.

Fig.11

Připojíte-li k nářadí sběrač odřezků (volitelné příslušenství), zamezíte při vodorovném střihání odlétávání odstřižků.

Fig.12

Před prací si natočte držadlo do takové polohy, abyste jej mohli snadno uchopit. Viz část s názvem „Upevnění držadla do požadované polohy“.

K dosažení rovnoměrného svislého zástřihu je vhodné stříhat zdola nahoru.

Fig.13

Zimostráz a rododendron stříhejte odzdola nahoru, dosáhnete tak pěkného výsledku.

Montáž a demontáž sběrače odřezků (volitelné příslušenství)

⚠POZOR:

- Před nasazováním či snímáním sběrače odřezků se vždy ujistěte, zda je nářadí vypnuté a zda je vyjmut akumulátor.

POZNÁMKA:

• Při nasazování sběrače třísek vždy používejte rukavice, aby nedošlo k přímému kontaktu nožů s rukama. V opačném případě může dojít ke zranění.
• Pred instalací sběrače třísek vždy sundejte kryt nožů.
• Sběrač třísek zachycuje odstřihnuté listí a usnadňuje jeho sběr. Lze jej nainstalovat na obou stranách nástroje.

Fig.14

Nasad'te sběrač třísek na nože, aby jeho drážky přesahovaly matice na nožích. Zkontrolujte, zda se sběrač třísek nedotýká zachytávače větví na vrcholu nožů.

Fig.15

Sběrač třísek musí být nainstalován tak, aby jeho úchyty zapadly do drážek na čepeli.

Fig.16

Chcete-li sběrač třísek sundat, stiskněte páčku na obou stranách, aby se uvolnily úchyty.

Fig.17

⚠POZOR:

- Na nářadí s nainstalovaným sběračem odřezků nelze kryt nožů nasadit. Před prénášením nebo skladováním sběrač odřezků demontujte a nasadťe kryt nožů, aby nebyly nože nekryté.

POZNÁMKA:

• Před použitím zkontrolujte, zda je sběrač třísek nainstalován pevně.
• Nepoužívejte při demontáži sběrače třísek příliš velkou sílu, když jsou úchyty zachyceny v drážkách na čepeli. Při použití příliš velké síly může dojít k jeho poškození.

ÚDRŽBA

⚠POZOR:

• Před zahájením kontroly nebo údržby nástroje se vždy přesvědčte, zda je nástroj vypnutý a je odpojen akumulátor.
• Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

Čištění nástroje

Nástroj očistěte setřením prachu suchým nebo v mýdlové vodě navlhčeným hadříkem.

Údržba nožů

Před použitím a jednou za hodinu během práce namažte nože strojním olejem nebo podobným mazivem.

POZNÁMKA:

• Před mazáním nožů sejměte sběrač odřezků.

Po skončení práce odstraňte drátěným kartáčem z obou stran nožů prach, setřete jej tkaninou, na nože naneste olej s dostatečně nízkou viskozitou, například strojní olej, mazací olej ve spreji atd.

⚠POZOR:

- Nemyjte nože ve vodě. V opačném případě může dojít ke korozi nebo poškození nástroje.

Demontáž a montáž čepele

⚠POZOR:

• Před sejmutím či nasazením stříhacích nožů se vždy ujistěte, zda je nářadí vypnuté a zda je vyjmut akumulátor.
• Při nasazování čepele vždy používejte rukavice a nesundávejte kryt nožů, aby nedošlo k přímému kontaktu nožů s rukama. V opačném případě může dojít ke zranění.

POZNÁMKA:

• Nestírejte mazivo z převodovky ani kliky. V opačném případě může dojít k poškození nástroje.
• Přesný postup pro demontáž a montáž čepele naleznete na zadní straně obalu čepele.

Demontáž čepele

Otočte nástroj a uvolněte čtyři šrouby.

Fig.18

POZNÁMKA:

- Dávejte pozor, abyste se neušpinili mazivem, které se nachází v okolí pohonu čepele.

Demontujte dolní kryt.

Fig.19

Vyjměte podložku.

Fig.20

Plochým šroubovákem nastavte kliku do úhlu znázorněného na obrázku.

Fig.21

Vyšroubujte dva šrouby z čepele a čepel bude možné vyndat.

Fig.22

⚠POZOR:

- Pokud se převodovka omylem přemístí, vratte ji do původní polohy, ve které byla nainstalována.

Montáž stříhacích nožů

Připravte si 4 vyšroubované šrouby (pro dolní kryt), 2 šrouby (pro stříhací nože), podložku, dolní kryt a nové stříhací nože.

Nastavte polohu kliky podle obrázku. Naneste do okolí kliky mazivo dodané s novou čepelí.

Fig.23

Zarovnejte oválný otvor v horní čepeli s otvorem v té dolní.

Fig.24

Sundejte kryt nožů ze staré čepele a nasad'te jej na novou čepel, aby byla manipulace při montáži jednodušší.

Fig.25

Nasadte novou čepel na nástroj tak, aby oválné otvory na čepeli zapadly na kliku. Zarovnejte otvory v čepeli s otvory pro šrouby na nástroji a potom zašroubujte dva šrouby.

Fig.26

Plochým šroubovákem zkontrolujte, zda se klikka volně otáčí.

Fig.27

Do nářadí nasad'te podložku a spodní kryt. Pevně dotáhněte šroub.

POZNÁMKA:

• Mezi horní a dolní stranou podložky není rozdíl.
  Sundejte kryt nožů a potom zapněte nástroj, abyste zkontrolovali správný pohyb.

POZNÁMKA:

- Pokud čepel nefunguje správně, spojení mezi klikou a čepelí není dobré. Opakujte celý postup od začátku.

Výměna uhlíků

Fig.28

Uhlíky pravidelně vyjímejte a kontrolujte. Jsou-li opotřebené až po mezní značku, vyměňte je. Uhlíky musí být čisté a musí volně zapadat do svých držáků. Oba uhlíky je třeba vyměňovat současně. Používejte výhradně stejné uhlíky.

Fig.29

Konec plochého šroubováku zasuňte do drážky v nářadí a nadzvednutím sejměte přidržovací kryt víčka.

Fig.30

Plochým šroubovákem vyjměte přidržovací víčka uhlíků. Opotřebené uhlíky vyjměte, vložte nové a přidržovací víčka uhlíků nasadťe zpět.

Nainstalujte kryt víčka zpět na nástroj.

Skladování

Otvor v dolní části krytu nožů je vhodný pro pověšení nástroje na háček na zdi.

Fig.31

Vyjměte blok akumulátoru a na stříhací nože nasadťe kryt, aby nebylo odkryto ostří. Nářadí pečlivě uložte mimo dosah dětí.

Uchovávejte nástroj na místě, kde nebude vystaven vodě ani dešti.

V rámci zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování svěřeny autorizovaným servisním střediskům DOLMAR používajícím vždy náhradní díly DOLMAR.

- Pro váš nástroj Dolmar, popsaný v tomto návodu, doporučujeme používat toto příslušenství. Při použití jiného příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství lze používat pouze pro stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obrat'te se na místní servisní středisko firmy Dolmar.

• Kryt nožů
• Čepel
• Originální akumulátor a nabíječka Dolmar
• Sběrač odřezků

POZNÁMKA:

- Některé položky seznamu mohou být k zařízení příbaleny jako standardní příslušenství. Příbalené příslušenství se může v různých zemích lišit.

DOLMAR

DOLMAR GmbH

Postfach 70 04 20

D-22004 Hamburg

Germany

http://www.dolmar.com
