Typ produktu	Samohybná benzínová sekačka
Značka	Dolmar
Model	PM4602SR
Motor	Řada B&S 675EXi, ReadyStart
Zdvihový objem	163 cm³
Jmenovitý výkon	2,6 kW
Šířka záběru	460 mm
Objem palivové nádrže	1,0 l
Objem olejové nádrže	0,47 l
Objem sběrného koše	60 l
Čistá hmotnost	32,5 kg
Nastavení výšky sečení	25-70 mm (8 poloh)
Systém samopohonu	Ano (3,6 km/h)
Typ startování	Ruční startér
Hladina akustického tlaku	84,3 dB(A)
Zaručená hladina akustického výkonu	96 dB(A)
Vibrace	5,18 m/s²
Bezpečnost	Brzda motoru, indikátor naplnění koše, ochranné kryty
Údržba	Čištění podvozku, vzduchového filtru, nože, výměna oleje
Náhradní díly	Nůž DOLMAR 263001451
Určení použití	Domácí zahrada, soukromé použití

Často kladené otázky - PM4602SR DOLMAR

Jak nastartovat sekačku Dolmar PM4602SR?

Ujistěte se, že nádrž obsahuje benzín a že hladina oleje je správná. Postavte se za sekačku, držte páku brzdy proti horní tyči, poté krátce zatáhněte za páku startéru. Motor se spustí. Pomalu uvolněte startér. Pro zastavení uvolněte páku brzdy.

Jak nastavit výšku sečení?

Zastavte motor a odpojte kabel zapalovací svíčky. Pomocí centrální páky nastavení výšky vyberte jednu z 8 poloh, od 25 mm (poloha 1) do 70 mm (poloha 8). Při přesouvání páku vytáhněte směrem ven.

Jak používat režim mulčování?

Motor a nůž zastaveny. Zvedněte zadní kryt, vyjměte sběrný koš. Zasuňte mulčovací klín do podvozku a zajistěte jej tlačítkem. Zavřete kryt. Zvedněte boční klapku a vyjměte boční vyhazovací kanál.

Jak aktivovat samopohon?

U modelu PM4602SR stiskněte páku samopohonu, aby se sekačka pohybovala vpřed rychlostí přibližně 3,6 km/h. Uvolněním páku zastavíte pohyb.

Jak udržovat nůž?

Odpojte zapalovací svíčku. Nakloňte sekačku, odstraňte šestihranný šroub a podložku. Vyjměte nůž. Nabruste jej při zachování původního úhlu břitu, poté vyvažte na šroubováku. Nasaďte zpět a utáhněte šroub na 40-50 Nm. Použijte náhradní nůž DOLMAR 263001451.

Jak vyčistit vzduchový filtr?

Otevřete kryt filtru, vyjměte pěnový element. Umyjte jej v mýdlové vodě (ne benzínem), osušte, poté nasákněte několika kapkami oleje SAE30. Nasaďte zpět. Pokud je poškozený, vyměňte.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda nádrž obsahuje palivo, zda je páčka sytiče ve správné poloze, zda je zapalovací svíčka dobře připojena a čistá (mezera 0,7-0,8 mm), a zda není vzduchový filtr zanesený. Pokud je karburátor zaplavený, vyjměte filtr a několikrát zatáhněte za startér.

Jak sekačku mimo sezónu uskladnit?

Vypusťte palivovou nádrž pomocí pumpy, nastartujte motor a nechte jej běžet, dokud se nezastaví. Vyjměte zapalovací svíčku, nalijte 20 ml oleje do spalovacího prostoru, několikrát zatáhněte za startér, poté vraťte svíčku. Očistěte a namažte sekačku, uložte ji na suchém místě chráněném před mrazem.

Jaký typ motorového oleje použít?

Řiďte se návodem k motoru. Obecně je pro motory Briggs & Stratton doporučován olej kvality SAE30. Pravidelně kontrolujte hladinu pomocí odměrné tyčky.

Jak vyprázdnit sběrný koš?

Když indikátor naplnění klesne, zastavte sekačku. Zvedněte zadní kryt, vyjměte koš tahem dozadu. Vysypte jej a v případě potřeby vyčistěte síťku. Znovu nasaďte koš a upevněte jej pod kryt.

NÁVOD K OBSLUZE PM4602SR DOLMAR

CZ Benzínová sekačka na trávu Originální návod k obsluze

1. Rukovät’ s ovládaním brzdy	11. Bočný vyprázdňovací kanál	22. Skrutka
2. Horná rukovät’	12. Bočná klapka	23. Podložka
3. Rukovät’ ovládania vlastného	13. Plošina	24. Poistný otočný gombík
pohonu	14. Zapaľovacia sviečka	25. Uzamykacia matica
4. Páčka sýtiča	15. Uzáver olejovej nádrže	26. Prevod na nastavenie uhla
5. Rukovät’ štartéra	16. Uzáver palivovej nádrže	27. Tlačidlo
6. Vodiaci prvok lanka	17. Káblová svorka	28. Uzáver olejovej nádrže/ponorná
7. Blokovacia páka	18. Upevňovací krúžok kábla	mierka
8. Spodná rukovät’	19. Páčka pre nastavenie rýchlosti	29. Max.: horná hranica
9. Lapač trávy	20. Mulčovací klin	30. Min.: spodná hranica
10. Páčka nastavenia výšky	21. Indikátor hladiny	31. Skrutka

VÝSTRAHA:

Prečítajte si návod na obsluhu.

• Vymeňte chybné tlmiče.

- Pokial' ide o kolesové rotačné stroje, koste pozdíž čela svahov a nikdy nie nahor a nadol.

- Nekoste na nadmerne strmých svahoch.

Údržba a skladovanie

1. Montáž: Zdvihnite zadný kryt a zahákujte lapač trávy na zadnú stranu kosačky. (Obr. 12, Obr. 13, Obr. 14)
2. Demontáž: Uchopte a zdvihnite zadný kryt a snímte lapač trávy.

5-4 RUKOVÄT ŠTARTÉRA

Presuňte rukovat’ štartéra od motora k vodiacemu prvku lanka. (Obr. 15)

5-5 VÝŠKA REZU

1. Zdvihnite zadný kryt a demontujte lapač trávy.
2. Zatlačte mulčovací klin do plošiny. Mulčovací klin zaistite tlačidlom do otvoru na plošine. (Obr. 17, Obr. 18)
3. Opätovne znížte zadný kryt. (Obr. 19)
4. Zdvihnite bočnú klapku a demontujte bočný vyprázdňovací kanál.

Pokial' chcete kosit's lapačom trávy, demontujte mulčovací klin a vyprázdňovací kanál pre bočné vyprázdňovanie a namontujte lapač trávy.

1. Demontáž mulčovacieho klina.
2. Zdvihnite zadný kryt a demontujte mulčovací klin.
3. Demontáž bočného vyprázdňovacieho kanála pre bočné vyprázdňovanie.
4. Zdvihnite bočnú klapku a demontujte bočný vyprázdňovací kanál.
5. B o čná klapka pomocou pružiny automaticky zatvára vyprázdňovací otvor na skrini.

6. Bočnú klapku a vyprázdňovací otvor pravidelne čistite od zvyškov trávy a zachytenej špiny.

7. Namontujte lapač trávy.

8. Montáž: Zdvihnite zadný kryt a zahákujte lapač trávy na zadnú stranu kosačky.

9. Demontáž: Uchopte a zdvihnite zadný kryt a snímte lapač trávy.

7. POKYNY NA PREVÁDZKU

7-1 PRED NAŠTARTOVANÍM

Pred obrátením kosačky s ciel'om údržby čepele alebo vypustenia oleja, vypustite z nádrže palivo.

• Indikátor hladiny sa nafúkne, ak lapač nie je počas kosenia plný. (Obr. 33)
• Ak je lapač plný, indikátor spl'asne; ak k tomu dôjde, okamžite prestaňte s kosením a lapač vyprázdnite, vyčist'te ho a skontrolujte, že siet'ka je odvetrávaná. (Obr. 32)

DÔLEŽITÉ

zastavte kosačku a odpojte drôt zapal'ovacej sviečky.

Výšku (čepel' od zeme) možno nastavit' od 25 mm do 70 mm (8 polôh nastavení výšky). (Obr. 34)

tyčkou. Z hrubšej strany odstráňte kov, a to až dokiaľ nebude čepel' vyvážená. (Obr. 37)

1. Po poslednom kosení v rámci sezóny vyprázdnite nádrž.

a) Palivovú nádrž vyprázdnite pomocou sacieho čerpadla.

UPOZORNENIE: Benzín nevypúšt'ajte v

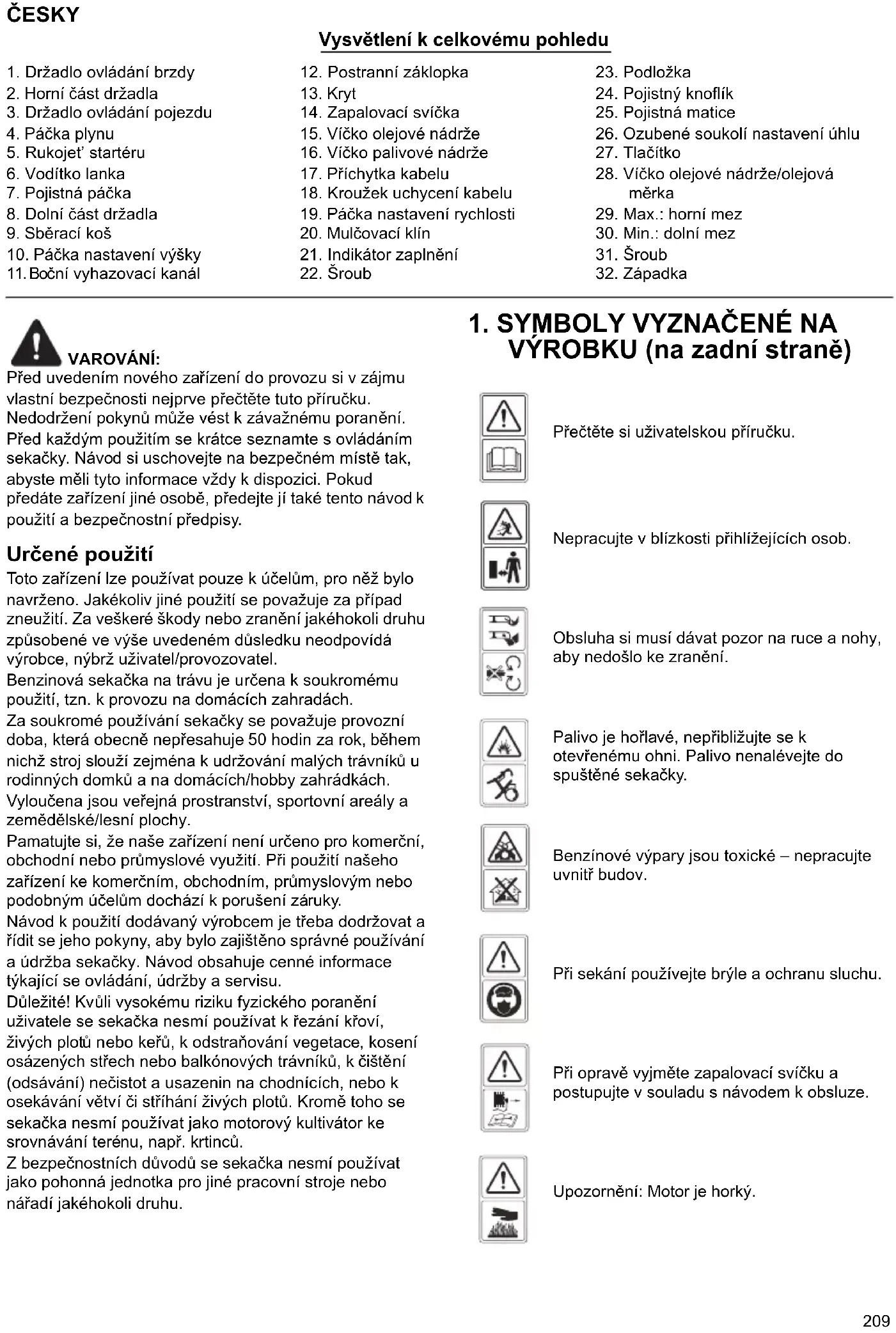

Vysvětlení k celkovému pohledu

1. Držadlo ovládání brzdy	12. Postranní záklopka	23. Podložka
2. Horní část držadla	13. Kryt	24. Pojistný knoflík
3. Držadlo ovládání pojezdu	14. Zapalovací svíčka	25. Pojistná matice
4. Páčka plynu	15. Víčko olejové nádrže	26. Ozubené soukolí nastavení úhlu
5. Rukojet' startéru	16. Víčko palivové nádrže	27. Tlačítko
6. Vodítko lanka	17. Přichytka kabelu	28. Víčko olejové nádrže/olejová měrka
7. Pojistná páčka	18. Kroužek uchycení kabelu
8. Dolní část držadla	19. Páčka nastavení rychlosti	29. Max.: horní mez
9. Sběrací koš	20. Mulčovací klín	30. Min.: dolní mez
10. Páčka nastavení výšky	21. Indikátor zaplnění	31. Šroub
11. Boční vyhazovací kanál	22. Šroub	32. Západka

VAROVÁNÍ:

Před uvedením nového zařízení do provozu si v zájmu vlastní bezpečnosti nejprve přečtěte tuto příručku. Nedodržení pokynů může vést k závažnému poranění. Před každým použitím se krátce seznamte s ovládáním sekačky. Návod si uschovejte na bezpečném místě tak, abyste měli tyto informace vždy k dispozici. Pokud předáte zařízení jiné osobě, předejte jí také tento návod k použití a bezpečnostní předpisy.

Určené použití

Toto zařízení lze používat pouze k účelům, pro něž bylo navrženo. Jakékoliv jiné použití se považuje za případ zneužití. Za veškeré škody nebo zranění jakéhokoli druhu způsobené ve výše uvedeném důsledku neodpovídá výrobce, nýbrž uživatel/provozovatel.

Benzinová sekačka na trávu je určena k soukromému použití, tzn. k provozu na domácích zahradách.

Za soukromé používání sekačky se považuje provozní doba, která obecně nepřesahuje 50 hodin za rok, během nichž stroj slouží zejména k udržování malých trávníků u rodinných domků a na domácích/hobby zahrádkách.

Vyloučena jsou veřejná prostranství, sportovní areály a zemědělské/lesní plochy.

Pamatujte si, že naše zařízení není určeno pro komerční, obchodní nebo průmyslové využití. Při použití našeho zařízení ke komerčním, obchodním, průmyslovým nebo podobným účelům dochází k porušení záruky.

Návod k použití dodávaný výrobcem je třeba dodržovat a řídit se jeho pokyny, aby bylo zajištěno správné používání a údržba sekačky. Návod obsahuje cenné informace týkající se ovládání, údržby a servisu.

Důležité! Kvůli vysokému riziku fyzického poranění uživatele se sekačka nesmí používat k řezání křoví, živých plotů nebo keřů, k odstraňování vegetace, kosení osázených střech nebo balkónových trávníků, k čištění (odsávání) nečistot a usazenin na chodnících, nebo k osekávání větví či střihání živých plotů. Kromě toho se sekačka nesmí používat jako motorový kultivátor ke srovnávání terénu, např. krtinců.

Z bezpečnostních důvodů se sekačka nesmí používat jako pohonná jednotka pro jiné pracovní stroje nebo nářadí jakéhokoli druhu.

1. SYMBOLY VYZNAČENÉ NA VÝROBKU (na zadní straně)

Přečtěte si uživatelskou příručku.

Nepracujte v blízkosti přihlížejících osob.

Obsluha si musí dávat pozor na ruce a nohy, aby nedošlo ke zranění.

Palivo je hořlavé, nepřibližujte se k otevřenému ohni. Palivo nenalévejte do spuštěné sekačky.

Benzínové výpary jsou toxické – nepracujte uvnitř budov.

Při sekání používejte brýle a ochranu sluchu.

Při opravě vyjměte zapalovací svíčku a postupujte v souladu s návodem k obsluze.

Upozornění: Motor je horký.

2. VŠEOBECNÁ BEZPEČNOSTNÍ PRAVIDLA

VAROVÁNÍ: Při práci s zařízením poháněným spalovacím motorem je vždy třeba dodržovat základní bezpečnostní opatření (včetně níže uvedených). Zamezíte tak nebezpečí vážného zranění či poškození zařízení. Před prací se zařízením si přečtěte veškeré pokyny a uchovejte je pro pozdější využití.

VAROVÁNÍ: Při provozu tohoto zařízení vzniká elektromagnetické pole. Toto pole může za určitých okolností rušit činnost aktivních či pasivních lékařských implantátů. Osobám s lékařskými implantáty proto v zájmu omezení nebezpečí vážného poškození zdraví nebo i smrtelného úrazu doporučujeme, aby se před používáním tohoto zařízení poradily s lékařem nebo výrobcem příslušného implantátu.

Průprava

• Pečlivě si přečtěte pokyny. Obeznamte se s ovládacími prvky a správným používáním zařízení. Naučte se rychle vypínat motor.

• Sekačku na trávu používejte pouze k určený účelům, čili k sekání a sběru trávy. Jakékoli jiné využití může být nebezpečné a může vést k poškození zařízení. Příklady nesprávného používání mimo jiné zahrnují i následující činnosti:

• prévážení osob, dětí či zvířat na zařízení,

• vození se na zařízení,
• používání zařízení k tahání či tlačení břemen,
• používání zařízení ke sběru listí či odštěpků,
• používání zařízení k ořezávání trávníků nebo k sekaní jiné než travní vegetace,
• využívání zařízení více než jednou osobou,

• používání nože na jiných než travnatých plochách.

• Nikdy nedovolte, aby sekačku obsluhovaly děti nebo osoby neobeznámené s těmito pokyny. Věk obsluhy může být omezen místními předpisy.

• S e k a čku na trávu nikdy nepoužívejte v následujících situacích:

• v blízkosti osob, zvláště pak dětí a domácích mazlíčků,

• jestliže užíváte léky nebo látky ovlivňující rychlost reakcí a koncentraci.

• Pamatujte, že za nehody nebo vystavení nebezpečí jiných osob a jejich majetku odpovídá obsluha či uživatel.

• Obsluha musí absolvovat řádné zaškolení v používání, seřizování a ovládání stroje, včetně zakázaných operací.

Příprava

• P ři sekání vždy noste pevnou obuv a dlouhé kalhoty. Se zařízením nepracujte naboso ani v otevřených sandálech.
• Pečlivě si prohlédněte místo, kde budete se zařízením pracovat, a odstraňte veškeré předměty (např. kameny, hračky, klacky a dráty), které by sekačka mohla odmrštit.

• VAROVÁNÍ – benzín je vysoce hořlavý.

• palivo skladujte v nádobách speciálně navržených pro tento účel,

• palivo doplňujte pouze venku a při této činnosti nekuřte,
• palivo doplňujte před spuštěním motoru. Jestliže je sekačka spuštěná nebo pokud je motor horký, nikdy nesnímejte víčko palivové nádrže ani nedoplňujte palivo.
• při rozlití benzínu se nepokoušejte nastartovat motor, ale přesuňte zařízení z místa politého benzínem a před odpařením paliva dejte pozor, abyste nezpůsobili jeho vznícení,

• pevně zašroubujte víčko nádrže i víčko nádoby s palivem.

• Pokud je vadný tlumič, vyměňte jej.

• P řeprací vždy vizuálně zkontrolujte, zda není opotřebený či poškozený sekací nůž, šrouby nože a sekací sestava. Opotřebený či poškozený nůž se šrouby vyměňujte v celé sadě, abyste zachovali vyváženost.
• Pravidelně kontrolujte řádnou funkci všech uzávěrů startování a kontrolních prvků přítomnosti obsluhy.

Provoz

• Nespouštějte motor v omezených prostorách, kde se mohou shromažďovat nebezpečné zplodiny oxidu uhelnatého.
• Stroj nepoužívejte, pokud jste unaveni, nemocni nebo pod vlivem alkoholu či návykových látek.
• Varování! Sekačku nepoužívejte, pokud existuje nebezpečí zásahu bleskem.
• Doporučuje se omezit dobu provozu, aby se minimalizovalo nebezpečí hluku a vibrací.
• Dávejte pozor, pokud sekačku používáte na svazích a poblíž prohlubní, příkopů či náspů.
• Sekejte pouze za denního světla nebo při dobrém umělém osvětlení.
• Se zařízením nepracujte pokud možno v mokré trávě.
• Při práci ve svahu vždy dávejte pozor, kam šlapete.
• Kráčejte – nikdy neběhejte.
• S kolovými sekačkami pojíždějte při sekání po vrstevnicích svahu, nikdy nahoru a dolů.

• Při změně směru ve svahu buďte mimořádně opatrní.

• Nesekejte v příliš strmých svazích.
• Budte mimořádně opatrní při otáčení nebo tahání sekačky směrem k sobě.
• Při nutnosti naklonění sekačky kvůli transportu s přejížděním jiných než travnatých ploch a při transportu sekačky na pracoviště a z pracoviště vypněte motor pohánějící nůž (nože).
• Nikdy nepracujte se sekačkou s vadnými kryty nebo se sejmutým bezpečnostním zařízením, například bez krytu vyhazovacího kanálu nebo bez sběracího koše.
• Upozornění: Sekačka se nesmí používat bez nasazeného koše na trávu nebo bez samouzavírací záklopy nasazené na vyhazovací kanál.
• N e m ěňte nastavení regulátoru motoru a motor nepřetěžujte vysokými otáčkami.
• Neupravujte ani nezasahujte do jakéhokoli uzavřeného nastavení pro regulaci otáček motoru.
• Do bezpečnostních prvků ani funkcí sekačky se nesmí zasahovat ani je vyřazovat.

• Před spuštěním motoru vypněte všechny spojky nožů a pohonu.

• Motor startujte opatrně podle pokynů a s nohama v dostatečné vzdálenosti od nože (nožů).

• Při spouštění motoru sekačku nenaklápějte.
• Motor nespouštějte, jestliže stojíte před vyhazovacím kanálem.
• Do blízkosti nebo pod rotující díly nestrkejte ruce ani nohy. Vždy se zdržujte mimo dosah otvoru pro boční výhoz.

• Pokud je motor v chodu, sekačku nikdy nezvedejte a nepřenášejte.
  • V následujících situacích vypněte motor, odpojte kabel zapalovací svíčky, ujistěte se, zda se všechny pohyblivé díly zcela zastavily a u modelů vybavených klíčem vyjměte klíč:

• před uvolňováním zablokování nebo při uvolňování ucpaného vyhazovacího kanálu,

• před kontrolou, čištěním nebo pracemi na sekačce,
• po kontaktu s cizorodým předmětem. Sekačku zkontrolujte, zda není poškozená a před opětovným spuštěním a pracovním využitím provedte případnou opravu,
• jestliže sekačka začne neobvykle vibrovat (proved'te okamžitou kontrolu).

- V následujících situacích vypněte motor, odpojte kabel zapalovací svíčky, ujistěte se, zda se všechny pohyblivé díly zcela zastavily, a u modelů vybavených klíčem vyjměte klíč:

• kdykoli se od sekačky vzdálíte,

• před doplňováním paliva.

• P ři vypínání motoru uberte plyn a jestliže je motor vybaven uzavíracím ventilem, uzavřete po skončení sekání přívod paliva.

• Sekačku na trávu používejte pouze pro určený účel – k sekání a sběru trávy. Jakékoli jiné využití může být nebezpečné a může vést k poškození zařízení.

Údržba a skladování

• Všechny matice, šrouby a vruty udržujte dotažené – zajistíte tak bezpečnou provozuschopnost zařízení.
• Z a řízení s benzínem v nádrži nikdy neukládejte v budovách, kde se mohou výpary dostat do kontaktu s otevřeným ohněm či jiskrami.
• P řed uložením v jakémkoli krytu ponechte motor vychladnout; Před uskladněním sekačku vyčistěte a proved'te její údržbu.
• V rámci omezení nebezpečí vzniku požáru udržujte motor, tlumič, prostor akumulátoru a místo skladování benzínu čisté a beze zbytků trávy, listí či nadbytečného maziva.
• Často kontrolujte sběrací koš, zda není opotřebený či poškozený.
  • V rámci zajištění bezpečnosti poškozené díly vyměňte.
• V případě nutnosti vypuštění palivové nádrže pracujte venku.
• Při nesprávné údržbě, používání neodpovídajících náhradních dílů nebo odebrání či úpravě bezpečnostních prvků může dojít k poškození sekačky a vážnému zranění obsluhy.
• Používejte pouze nože a náhradní díly doporu čené výrobcem. Při použití neoriginálních náhradních dílů může dojít k poškození stroje a poranění obsluhy. Sekačku udržujte v dobrém provozuschopném stavu.
• Pokud prvek k zastavení nože nefunguje, požádejte o pomoc servisní středisko.

- Pokud je nutné se zařízením manipulovat, zvedat je, transportovat či naklánět, je nutné vždy dodržovat následující opatření:

• používejte silné pracovní rukavice,
• zařízení držte v místech umožňujících bezpečný úchop a vezměte v úvahu hmotnost zařízení rozložení váhy,
• podle hmotnosti zařízení a charakteristik převážejícího vozidla a místa určení či odběru angažujte při manipulaci více osob.

- Při transportu zařízení pevně přivažte lany či řetězy.

VAROVÁNÍ: Nedotýkejte se rotujícího nože.

VAROVÁNÍ: Palivo doplňujte v dobře větraném

prostoru a s vypnutým motorem.

3. POIS SOUČÁSTÍ (obr. 1, obr. 2, obr. 3, obr. 4)

Další součásti

A: Klíč na zapalovací svíčku

4. TECHNICKÁ DATA

Model PM462R P	M4602SR PM-4602 S3C	PM-5102 S3C
Typ motoru	Řada B&S 675EXi, ReadyStart	Řada B&S 675EXi, ReadyStart	Řada B&S 750EX, ReadyStart	Řada B&S 750EX, ReadyStart
S pojezdem Ne Ano Ano Ano
Zdvihový objem motoru	163 cm ^3	163 cm ^3	161 cm ^3	161 cm ^3
Jmenovitý výkon	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Délka nože	460 mm	460 mm	460 mm	510 mm
Jmenovité otáčky	2 800/min	2 800/min	2 800/min	2 800/min
Objem palivové nádrže	1,0 | 1,0 | 1,0 | 1,0 |
Objem olejové nádrže	0,47 l	0,47 l	0,6 l	0,6 l
Objem sběracího koše	60 l	60 l	60 l	65 l
Čistá hmotnost	30 kg	32,5 kg	35 kg	38 kg
Výškové nastavení	25–70 mm, 8 poloh	25–70 mm, 8 poloh	25–70 mm, 8 poloh	25–70 mm, 8 poloh

Model	PM462R	PM4602SR	PM-4602 S3C	PM-5102 S3C
Zaručená hladina akustického tlaku v místě obsluhy(Podle normy EN ISO 5395-1 Annex F a EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Naměřená hladina akustického výkonuZaručená hladina akustického výkonu(Podle směrnice 2000/14/ES)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,3 dB (A)K=1,80 dB (A)96 dB (A)	95,9 dB (A)K=2,16 dB (A)98 dB (A)
Vibrace(Podle normy EN ISO 5395-1 Annex G a EN ISO 5395-2)	5,18 m/s2K=1,5 m/s2	5,18 m/s2K=1,5 m/s2	7,12 m/s2K=1,5 m/s2	6,53 m/s2K=1,5 m/s2

5. MONTÁŽ

5-1 SESTAVENÍ SKLÁPĚCÍHO DRŽADLA

1. Dolní část držadla upevněte pomocí šroubu, podložky a pojistného knoflíku ke konzole držadla (obr. 5).
2. Zvednutím dvou pojistných páček spojte horní a dolní část držadla (obr. 6).
3. Zatlačením na pojistné páčky zajistěte držadla v provozní poloze (obr. 7).
4. Vhodným klíčem upravte pojistnou maticí sílu přítlaku (obr. 8).
5. Kabel umístěte k tyči držadla. Přichytět jej kolem středu dolní části držadla přichytkou kabelu a ujistěte se, zda je uchycen kolem vnější strany držadla (obr. 9, obr. 10). Jinak by mohlo dojít ke skřípnutí kabelu otevřením či zavřením zadního krytu.

5-2 NASTAVENÍ VHODNÉHO ÚHLU

1) Odklopením uvolněte pojistnou páčku.
2) Natáčením horní části držadla v ozubeném soukolí nastavení úhlu nastavte vhodný úhel v rozmezí -15^ až 15^ (3 polohy: -15^/0^/15^ ) podle obr. 11.
3) Zatlačením na pojistné páčky zajistěte spojení dolní a horní části držadel.

5-3 NASAZENÍ A SEJMUTÍ SBĚRACÍHO KOŠE

1. Nasazení: Zvedněte zadní kryt a sběrací koš zahákněte za zadní část sekačky (obr. 12, obr. 13, obr. 14).
2. Sejmutí: Uchopte a zvedněte zadní kryt a pak sběrací koš sejměte.

5-4 RUKOJEŤ STARTÉRU

Rukojeť startéru přesuňte od motoru k vodítku lanka (obr. 15).

5-5 VÝŠKA POKOSU

Zatlačením směrem ven uvolněte páčku ze zářezu. Přesunutím páčky směrem vpřed nebo zpět nastavte výšku (obr. 16 a odstave 7–9).

6. FUNKCE

Tyto sekačky lze podle účelu použití upravit tak, aby kromě své normální funkce plnily i jiné úkoly:

Ze sekačky se zadním výhozem může být:

1. mulčovací sekačka nebo
2. sekačka s bočním výhozem.
   Co je mulčování?
   Při mulčování se tráva nejprve usekne a pak se po jemném rozsekání vrací na trávník jako přirodní hnojivo. Rady k mulčovacímu sekání:

- Pravidelně sekejte max. 2 cm z trávy vysoké 6 až 4 cm.

• Používejte ostrý sekací nůž.
• Nesekejte mokrou trávu.
• Nastavte max. otáčky motoru.
• Sekejte pouze v tempu chůze.
• Pravidelně čistěte mulčovací klín, vnitřní stranu pláště sekačky a sekací nůž.

Uvedení do provozu

6-1 Úprava na mulčovací sekačku

VAROVÁNÍ: Pracujte pouze s vypnutým

motorem a sekacím nožem v nečinnosti.

1. Zvedněte zadní kryt a vyjměte sběrací koš.
2. Mulčovací klín zatlačte do krytu. Mulčovací klín zajistěte tlačítkem v otvoru krytu (obr. 17, obr. 18).
3. Zadní kryt spustte zpět dolů (obr. 19).
4. Zvedněte postranní záklopku a vyjměte boční vyhazovací kanál.

6-2 Úprava zpět na sekačku s bočním výhozem

Pracujte pouze s vypnutým motorem a

sekacím nožem v nečinnosti!

1. Zvedněte zadní kryt a vyjměte sběrací koš.
2. Nasad'te mulčovací klín.
3. Zvedněte postranní záklopku pro boční výhoz (obr. 20).
4. Na opěrný čep postranní záklopyk nasadte boční vyhazovací kanál pro boční výhoz trávy (obr. 21).
5. Postranní záklopku spustte dolů – záklopka leží na bočním vyhazovacím kanálu (obr. 22).

6-3 Sekání se sběracím košem

VAROVÁNÍ: Pracujte pouze s vypnutým

motorem a sekacím nožem v nečinnosti.

Chcete-li při sekání trávy použít sběrací koš, vyjměte mulčovací klín, sundejte vyhazovací kanál pro boční výhoz a nasadťe sběrací koš.

1. Vyjměte mulčovací klín.
2. Zvedněte zadní kryt a vyjměte mulčovací klín.
3. Demontáž vyhazovacího kanálu pro boční výhoz.
4. Zvedněte postranní záklopku a vyjměte boční vyhazovací kanál.
5. Sila pružiny postranní záklopy otvor pro boční výhoz v plášti automaticky uzavře.

6. Postranní záklopku a otvor pro boční výhoz pravidelně čistěte od zbytků trávy a nečistot.

7. Nasazení sběracího koše.

8. Nasazení: Zvedněte zadní kryt a sběrací koš zahákněte za zadní část sekačky.

9. Sejmutí: Uchopte a zvedněte zadní kryt a pak sběrací koš sejměte.

7. NÁVOD K OBSLUZE

7-1 NEŽ ZAČNETE

Podle pokynů v samostatné příručce k motoru dodané k sekačce naplňte nádrže motoru benzínem a olejem.

Pečlivě si přečtěte pokyny (obr. 23, obr. 24, obr. 25, obr. 26).

VAROVÁNÍ: Benzín je vysoce hořlavý.

Palivo skladujte v nádobách speciálně navržených pro tento účel.

Benzín doplňujte pouze venku před spuštěním motoru a při doplňování či manipulaci s palivem nekuřte.

Jestliže je sekačka spuštěná nebo pokud je motor horký, nikdy nesnímejte víčko palivové nádrže ani nedoplňujte palivo.

Při rozlití benzínu se nepokoušejte nastartovat motor, ale přesuňte zařízení z místa politého benzínem a před odpařením paliva dejte pozor, abyste nezpůsobili jeho vznícení.

Pevně zašroubujte víčko nádrže i víčko nádoby s palivem. Před sklopením sekačky za účelem údržby nože či vypuštění oleje vyprázdněte palivovou nádrž.

VAROVÁNÍ: Palivovou nádrž nikdy nenaplňujte

uvnitř budov, se spuštěným motorem ani před vychladnutím motoru po uplynutí alespoň 15 minut po vypnutí.

7-2 SPUŠTĚNÍ MOTORU A ZAHÁJENÍ SEKÁNÍ

1. Zařízení je vybaveno pryžovou prachovkou přetaženou přes konec zapalovací svíčky. Ujistěte se, zda je kovové očko na konci kabelu zapalovací svíčky (uvnitř pryžové prachovky) pevně nasazeno na kovovém konci zapalovací svíčky.
2. Při startování studeného či teplého motoru přepněte páčku plynu do libovolného místa mezi polohou „a polohou „“. Během provozu otočte páčku plynu do polohy „(Obr. 27)
3. Postavte k zadní straně sekačky, uchopte držadlo ovládání brzdy a přitiskněte jej k horní části držadla tak, jak je znázorněno na obr. 28.
4. Uchopte rukojeť startéru podle obr. 28 a rychle za ni zatáhněte. Po nastartování motoru vraťte rukojeť pomalu ke šroubu vodítka lanka.
   Chcete-li vypnout motor a zastavit nůž, uvolněte držadlo ovládání brzdy.

Motor startujte opatmě podle pokynů a s nohama v dostatečné vzdálenosti od nože.

Při spouštění motoru sekačku nenaklápějte. Sekačku startujte na rovné ploše bez vysoké trávy či překážek.

Nepřibližujte ruce ani nohy k rotujícím dílům. Motor nespouštějte, jestliže stojíte před otvorem vyhazovacího kanálu.

7-3 PRACOVNÍ POSTUPY

Během provozu oběma rukama pevně přidržujte držadlo ovládání brzdy.

POZNÁMKA: Při provozu se po uvolnění držadla ovládání brzdy motor zastaví a sekačka přestane pracovat.

VAROVÁNÍ: Aby nedošlo k nechtěnému startu, sekačka je vybavena motorovou brzdou, která se musí před nastartováním motoru přitáhnout. Při uvolnění páky ovládání motoru se páka musí vrátit do své výchozí polohy, v níž se motor automaticky vypne.

POZNÁMKA: Motorová brzda (držadlo ovládání brzdy): Páku použijte k zastavení motoru. Když páčku uvolníte, motor a nůž se zastaví automaticky. Chcete-li sekat, páku přidržujte v pracovní poloze. Před zahájením sekání páku spuštění/zastavení několikrát zkontrolujte, abyste se ujistili, že pracuje správně. Ověřte si, že se napínací lanko pohybuje plynule (tzn. nijak nevázne ani není zkrouceno).

7-4 VYPNUTÍ MOTORU

UPOZORNĚNÍ: Po vypnutí motoru se nůž ještě několik vteřin otáčí.

1. Chcete-li vypnout motor a zastavit nůž, uvolněte držadlo ovládání brzdy (obr. 29).
2. Náhodnému spuštění zařízení bez dozoru zamezíte odpojením a uzemněním kabelu zapalovací svíčky tak, jak je uvedeno v samostatném návodu k obsluze motoru.

7-5 SPOJKA POJEZDU

Model PM4602SR

Přitáhněte držadlo ovládání pojezdu a sekačka se automaticky rozjede vpřed rychlostí zhruba 3,6 km/h (obr. 30). Jestliže držadlo ovládání pojezdu pustíte, pojezd sekačky se zastaví.

Modely PM-4602 S3C, PM-5102 S3C

Sekačka je vybavena systémem nastavování rychlosti se 3 rychlostmi (od 3,0 km/h do 4,5 km/h).

Poloha „“: nejpomalejší nastavení; poloha „“: nejrychlejší nastavení (obr. 31).

Postupujte následovně:

1. Uvolněním držadla ovládání pojezdu zastavte pojezd sekačky.
2. Nastavte príslušnou požadovanou rychlost (obr. 31).
3. Přitáhnutím držadla ovládání pojezdu uvedte sekačku do pohybu (obr. 30).

UPOZORNĚNÍ: Sekačka je navržena k sekání běžných trávníků vysokých maximálně 250 mm.

Nepokoušejte se sekat mimořádně vysokou a suchou či mokrou trávu (např. pastviny) ani hromady suchého listí. V krytu sekačky se může usazovat drť nebo může dojít ke kontaktu s výfukem motoru, což představuje nebezpečí vzniku požáru.

7-6 JAK DOSÁHNOUT NEJLEPŠÍCH VÝSLEDKŮ PŘI SEKÁNÍ

Vyčistěte trávník. Ujistěte se, zda nejsou v trávě kameny, klacky, dráty či jiné cizorodé předměty, jež by mohly být sekačkou nechtěně odmrštěny jakýmkoli směrem a mohly tak způsobit vážné zranění obsluhy či jiných osob, anebo škody na majetku a okolních objektech. Nesekejte mokrou trávu. Při efektivním sekání není vhodné sekat mokrou trávu, jež má tendenci ulpívat na vnitřní straně krytu, kde zamezuje správnému sekání kousků trávy. Nesekejte více než 1/3 délky trávy. Doporučujeme sekat 1/3 výšky trávy. Rychlost je třeba přizpůsobit tak, aby se posekaná tráva rovnoměrně rozptýlila po trávníku. Při zvláště náročném sekání husté trávy může být nutné využít co nejpomalejší rychlost, abyste dosáhlí čistého a kvalitního výsledku. Při sekání dlouhé trávy bude pravděpodobně třeba sekat trávník ve dvou fázích se spuštěním nože o další 1/3 délky trávy pro druhý střih a zřejmě i sekání z jiného směru než v předchozí fázi. Důkladnému vysekání celé plochy trávníku rovněž napomůžete mírným překrytím pásů při každém průchodu. Sekačku je třeba používat vždy s plným plynem, čímž dosáhnete nejlepšího střihu a docílíte maximální efektivity sekání. Vyčistěte spodní stranu krytu. Po každém použití zabezpečte vyčištění spodní strany krytu sekačky, abyste zamezili hromadění trávy, jež by bránila správnému mulčování. Sekání listí. Pro trávník může být prospěšné i sekání listí. Při sekání listí se ujistěte, zda je listí suché a zda na trávníku neleží v příliš silné vrstvě. Se sekáním nečekejte, až ze stromů opadá všechno listí.

VAROVÁNÍ: Jestliže narazíte na cizorodý předmět, vypněte motor. Odpojte kabel od zapalovací svíčky, sekačku důkladně prohlédněte, zda nedošlo k jejímu poškození a před opětovným spuštěním a uvedením do provozu ji nechte opravit. Přílišné vibrace sekačky za provozu jsou známkou poškození. Zařízení je třeba neprodleně prohlédnout a opravit.

7-7 SBĚRACÍ KOŠ

Na horní straně sběracího koše je umístěn indikátor zaplnění, jenž naznačuje, zda je sběrací koš prázdný či plný (obr. 32, obr. 33):

• Jestliže sběrací koš není plný, indikátor zaplnění se při sekání nafoukne. (obr. 33).
• Při naplnění koše indikátor splashne – jestliže k tomu dojde, přestaňte ihned sekat, sběrací koš vyprázdněte, ujistěte se, zda je čistý a zda je síťovina prodyšná (obr. 32).

DŮLEŽITÉ

Jestliže je umístění otvoru indikátoru silně znečištěné, indikátor se nenafoukne – takovém případě umístění otvoru indikátoru ihned vyčistěte.

7-8 KRYT

Spodní stranu krytu sekačky je třeba po každém použití vyčistit, aby se zamezilo hromadění kousků trávy, listí, nečistot atd. Nahromaděná drť vyvolává korozi, narušuje povrch a může zamezit správnému mulčování. Kryt lze očistit nakloněním sekačky a oškrábáním nečistot vhodným nástrojem (ujistěte se, zda je odpojen kabel zapalovací svíčky).

7-9 POKYNY K NASTAVENÍ VÝŠKY

UPOZORNĚNÍ: Nikdy neprovádějte žádné

nastavování sekačky bez předchozího vypnutí motoru a odpojení kabelu zapalovací svíčky.

UPOZORNĚNÍ: Před změnou výšky pokosu

vypněte sekačku a odpojte kabel zapalovací svíčky.

Sekačka je vybavena páčkou centrálního nastavení výšky, jež nabízí celkem 8 výškových poloh.

Výšku (nože od země) lze nastavit v rozmezí od 25 do 70 mm (8 výškových poloh) (obr. 34).

1. Před změnou výšky pokosu vypněte sekačku a odpojte kabel zapalovací svíčky.
2. Páčka centrálního nastavení výšky nabízí 8 různých výškových poloh (obr. 34).

Jestliže chcete výšku pokosu změnit, stlačte nastavovací páčku směrem ke kolu a přesuňte ji nahoru nebo dolů do požadované výšky.

8. POKYNY K ÚDRŽBĚ

ZAPALOVACÍ SVÍČKA

Používejte pouze originální náhradní zapalovací svíčky. K dosažení nejlepších výsledků vyměňte zapalovací svíčku po každých 100 hodinách práce.

BRZDOVÉ DESTIČKY

V servisu si nechte pravidelně kontrolovat nebo měnit brzdové destičky motoru. K výměně lze použít pouze originální díly.

9. POKYNY K MAZÁNÍ

1. KOLA – nejméně jednou za sezónu namažte olejem kuličková ložiska v každém kole.

2. MOTOR – pokyny k mazání naleznete v příručce k motoru.

10. ČIŠTĚNÍ

UPOZORNĚNÍ: Na motor nestříkejte hadicí.

Voda může poškodit motor nebo znečistit palivový systém.

1. Kryt otírejte suchou tkaninou.
2. Hadicí můžete opláchnout spodní kryt po naklonění sekačky tak, aby byla zapalovací svíčka nahoře.

10-1 VZDUCHOVÝ FILTR MOTORU

UPOZORNĚNÍ: Nedovolte, aby se pěnová vložka vzduchového filtru ucpala nečistotami či prachem.

Vzduchový filtr motoru je třeba vyčistit po 25 hodinách běžného provozu. Pokud sekačku používáte v suchých a prašných podmínkách, je třeba pěnovou vložku pravidelně čistit.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU

1. Vyjměte šroub. (obr. 35 pro modely PM-4602 S3C a PM-5102 S3C)
2. Zvedněte západku na krytu filtru. (obr. 36 pro PM462R a PM4602SR)
3. Sejměte kryt filtru.
4. Filtrační vložku vyperte v mýdlové vodě. NEPOUŽÍVEJTE BENZÍN!
5. Filtrační vložku vysušte.
6. Na pěnový filtr kápněte několik kapek oleje SAE30 a pevným stisknutím odstraňte všechen přebytečný olej.
7. Filtr namontujte zpět.
8. Uzavřete kryt filtru.

POZNÁMKA: Filtr vyměňte, pokud je prodřený, opotřebený, poškozený nebo pokud jej nelze vyčistit

10-2 SEKACÍ NÜŽ

UPOZORNĚNÍ: Před prováděním prací na sekacím noži se ujistěte, zda jste odpojili a uzemnili zapalovací svíčku, abyste zamezili náhodnému spuštění motoru. Při kontaktu se sekacím nožem si chraňte ruce silnými rukavicemi nebo použijte hadr. Sekačku nakloňte podle pokynů v samostatné příručce k motoru.

Odmontujte šroub se šestihrannou hlavou a podložku přidržující nůž s adaptérem nože na hřídeli motoru. Z hřídele sejměte nůž a adaptér.

VAROVÁNÍ: Adaptér nože pravidelně kontrolujte, zda nemá praskliny – zvláště pokud narazíte na cizorodý předmět. V případě nutnosti jej vyměňte.

K dosažení nejlepších výsledků je zapotřebí ostrého nože. Nůž můžete po vyjmutí naostřit broušením či opilováním ostří s co nejpřesnějším zachováním původního zkosení. Při broušení je mimořádně důležité odebrat z každého ostří stejné množství materiálu, abyste uchovali vyváženost nože. Nesprávně vyvážený nůž bude příliš vibrovat a může případně poškodit motor i sekačku. Po naostření zajistěte pečlivé vyvážení nože. Vyváženost nože můžete zkontrolovat nasazením na kulatý dřík šroubováku. Z těžší strany odebírejte materiál, až docílíte rovnoměrného vyvážení (obr. 37).

Před namontováním nože s příslušným adaptérem zpět do jednotky namažte hřídel motoru a vnitřní plochu adaptéru nože olejem. Na hřídel namontujte adaptér nože, viz obr. 37. Nůž umístěte číslem dílu směrem od adaptéru. Na noži vyrovnejte podložku a namontujte šroub se šestihrannou hlavou. Šroub se šestihrannou hlavou dotáhněte níže uvedeným momentem.

10-3 UTAHOVACÍ MOMENT PŘI MONTÁŽI NOŽE

Středový šroub 40 Nm – 50 Nm, k zajištění bezpečného provozu zařízení. Správné dotažení všech matic a šroubů musí být pravidelně kontrolováno.

Po dlouhodobějším používání, zvláště v podmínkách s prašnou půdou, dojde k opotřebení nože a určité ztrátě původního tvaru. Omezí se efektivita sekání a nůž bude třeba vyměnit. Nůž nahradťe pouze schváleným továrním výrobkem. Výrobce nenese odpovědnost za možné škody způsobené nevyvážeností nože.

Při výměně je nutné použít originální díl s označením na noži (DOLMAR 263001451 pro modely PM462R/

PM4602SR/PM-4602 S3C, DOLMAR 263002552 pro model PM-5102 S3C). Pokud si chcete nůž objednat, obrat'te se na místního prodejce nebo zavolejte do naší společnosti (viz titulní stránka).

10-4 MOTOR

Pokyny k údržbě motoru naleznete v samostatné příručce k motoru.

Výměnu motorového oleje provádějte podle pokynů v samostatné příručce k motoru dodané k sekačce. Pokyny si přečtěte a pečlivě podle nich postupujte.

Za normálních podmínek čistěte vzduchový filtr podle pokynů v samostatné příručce k motoru.

V mimořádně prašných podmínkách čistěte filtr vždy po několika hodinách. Slabý výkon a přesycování motoru obvykle naznačují nutnost provedení údržby vzduchového filtru.

Při čištění vzduchového filtru nahlédněte do samostatné příručky k motoru přibalené k sekačce.

Jednou za sezónu je třeba vyčistit zapalovací svíčku a seřídit mezeru mezi elektrodami. Na začátku sezóny doporučujeme provést výměnu zapalovací svíčky. Informace o správném typu svíčky a vzdálenosti elektrod naleznete v příručce k motoru.

Motor pravidelně čistěte tkaninou nebo kartáčem. Chladicí systém (oblast pláště ventilátoru) udržujte v čistotě, abyste zajistili správnou cirkulaci vzduchu, jež je nezbytná ke správnému výkonu a dlouhé životnosti motoru. Z oblasti tlumiče odstraňte všechnu trávu, nečistoty a hořlavou drť.

11. POKYNY KE SKLADOVÁNÍ (MIMO SEZÓNU)

V rámci přípravy sekačky ke skladování je zapotřebí provést následující kroky.

1. Po posledním sekání v sezóně vyprázdněte nádrž.

a) Pumpičkou odsajte benzín z nádrže.

UPOZORNĚNÍ: Benzín nevypouštějte v

uzavřených prostorách, v blízkosti otevřeného ohně atd.

Nekuřte! Benzínové výpary mohou způsobit výbuch či požár.

b) Spust'te motor a nechte jej běžet, dokud nespotřebuje všechen zbývající benzín a nezastaví se.

c) Vyšroubujte zapalovací svíčku. Do spalovací komory nalijte olejničkou přibližně 20 ml oleje. Zatažením za startér zajistěte rovnoměrné promazání spalovací komory. Zašroubujte zpět zapalovací svíčku.

1. Sekačku pečlivě očistěte a promažte podle popisu v části „POKYNY K MAZÁNÍ“.
2. K zamezení vzniku koroze ošetřete tenkou vrstvou maziva i sekací nůž.
3. Sekačku uskladněte mimo dosah neoprávněných osob na suchém a čistém místě chráněném před mrazem.

UPOZORNĚNÍ: Před uskladněním sekačky musí

motor zcela vychladnout.

POZNÁMKA:

• Při skladování jakéhokoli typu motorového zařízení v nedostatečně větraných skladovacích prostorech postupujte následovně:
• Věnujte péči ochraně zařízení proti korozi. Zařízení namažte olejem či silikonem – zvláště pak lanka a pohyblivé díly.
• Dejte pozor, abyste lanka nezohýbali a nezkroutili.
• Jestliže se lanko startéru vyvlékne z vodítka lanka na držadle, odpojte a uzemněte zapalovací svíčku, přitáhněte držadlo ovládání nože a pomalu zatáhněte za startovací lanko směrem od motoru. Startovací lanko provlečte ke šroubu vodítku lanka na držadle.

Transport

Zastavte motor a nechte ho vychladnout. Poté odpojte kabel zapalovací svíčky a vyprázdněte palivovou nádrž podle pokynů v příručce k motoru. Dejte pozor, abyste při tlačení sekačky přes překážky neohnuli či jinak nepoškodili sekací nůž.

1. ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM	PRAVDĚPODOBNÁ PŘÍČINA	NÁPRAVA
Motor nestartuje.	Páčka plynu není vzhledem k aktuálním podmínkám ve správné poloze.	Páčku plynu přesuňte do správné polohy.
	Palivová nádrž je prázdná.	Naplňte nádrž palivem: viz PŘÍRUČKA K MOTORU.
	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru: viz PŘÍRUČKA K MOTORU.
	Povolená zapalovací svíčka.	Zapalovací svíčku dotáhněte momentem 25–30 Nm.
	Kabel zapalovací svíčky je uvolněný nebo odpojený od svíčky.	Na svíčku nasadťe kabel zapalovací svíčky.
	Nesprávná vzdálenost elektrod zapalovací svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
	Vadná zapalovací svíčka.	Namontujte novou svíčku se správně nastavenou vzdáleností elektrod: viz PŘÍRUČKA K MOTORU.
	Karburátor je přesycený palivem.	Vyjměte vložku vzduchového filtru, taháním za lanko startéru vyprázdněte karburátor a vložku filtru nasadťe zpět.
	Závada modulu zapalování. Obrat’te se na zástupce servisu.
Startování motoru je obtížené nebo motor ztrácí výkon.	Nečistota, voda nebo zvětralé palivo v nádrži.	Vypustťe palivo a vyčistěte nádrž. Nádrž naplňte čistým a čerstvým palivem.
	Ucpaný ventilační otvor ve víčku palivové nádrže.	Otvor vyčistěte nebo vyměňte víčko palivové nádrže.
	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru.
Motor pracuje nepravidelně.	Vadná zapalovací svíčka.	Namontujte novou svíčku se správně nastavenou vzdáleností elektrod: viz PŘÍRUČKA K MOTORU.
	Nesprávná vzdálenost elektrod zapalovací svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru: viz PŘÍRUČKA K MOTORU.
Chybný volnoběh motoru.	Znečištěná vložka vzduchového filtru.	Vyčistěte vložku vzduchového filtru: viz PŘÍRUČKA K MOTORU.
	Ucpané vzduchové štěrbiny v krytu motoru.	Štěrbiny vyčistěte od nečistot.
	Ucpaná chladicí žebra a vzduchové kanálky pod plástěm ventilátoru motoru.	Odstraňte nečistoty z chladicích žeber a vzduchových kanálků.
Motor ve vysokých otáčkách vynechává.	Přiliš malá mezera mezi elektrodami zapalovací svíčky.	Nastavte vzdálenost elektrod na 0,7 až 0,8 mm.
Motor se přehřívá.	Omezený průtok chladicího vzduchu.	Odstraňte veškeré nečistoty ze štěrbin v krytu, plástě ventilátoru a vzduchových kanálků.
	Nesprávná zapalovací svíčka.	Do motoru namontujte originální zapalovací svíčku a chladicí žebra.
Sekačka nezvykle vibruje.	Uvolněná sekací sestava.	Dotáhněte nůž.
	Nevyvážená sekací sestava. Vyvažte	nůž.

13. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li nutno zařízení po delším používání vyměnit, nevyhazujte jej do domovního odpadu, ale zajistěte jeho bezpečnou ekologickou likvidaci.

14. ES PROHLÁŠENÍ O SHODĚ

Pouze pro evropské země

Prohlášení o shodě pro ES je k tomuto návodu k použití připojeno jako Příloha A.

ROMÂNĂ
