Typ produktu	IP dohledová kamera
Značka	Evolveo
Model	Detective POE8 SMART
Rozlišení	2MP (1920x1080) Full HD
Úhel záběru	104.45° širokoúhlý
Komprese videa	H.265
Napájení vstup	100-240V AC, 50/60Hz
Napájení výstup	12V DC, 1A (12W) pomocí přiloženého adaptéru
Podpora PoE	Ano, IEEE 802.3af
Kompatibilita ONVIF	Ano, podporuje připojení k NVR třetích stran
Detekce pohybu	Ano, odesílá alarm na mobilní telefon
Detekce lidského těla	Ano, spouští nahrávání a alarm
Noční vidění	IR LED pro provoz při slabém osvětlení
Stupeň krytí	IP66 (odolný vůči povětrnostním vlivům)
Provozní teplota	-10°C až +50°C
Způsob instalace	Montáž na stěnu nebo strop (vyžaduje vrtání)
Záruka	Standardní záruka výrobce (viz dokumentace)
Součástí balení	Napájecí adaptér, montážní šrouby, plastové hmoždinky

Často kladené otázky - Detective POE8 SMART Evolveo

Po naskenování QR kódu se zobrazí výzva: 'Zkontrolujte připojení k síti'. Co mám dělat?

Ujistěte se, že síťový videorekordér je připojen k internetu. Poté znovu naskenujte QR kód.

Jak mohu zkontrolovat, zda je kamera správně připojena?

Zkontrolujte, zda je adaptér správně zapojen a napájecí kabel je zasunut. Restartujte zařízení opětovným připojením napájení. Překonfigurujte kameru. Ujistěte se, že kamera je ve stejné místní síti a IP rozsahu jako NVR jednotka.

Je vyšší teplota kamery normální?

Ano, určitý stupeň zahřívání povrchu kamery je během provozu normální. Použitelný rozsah teplot je -10°C až +50°C.

Čemu se mám vyhnout pro lepší kvalitu nočního IR obrazu?

Nepoužívejte kameru s reflexními předměty, jako je sklo a bílé stěny, přímo v záběru kamery, jinak bude obraz přeexponovaný.

Je kamera vodotěsná?

Kamera má stupeň krytí IP66, takže funguje v dešti a sněhu. Napájecí konektor a síťový konektor však musí být zakryty, aby byla zachována úroveň ochrany; jinak záruka zaniká.

Co záruka Nekryje?

Záruka se nevztahuje na: používání zařízení k jiným účelům, instalaci neoriginálního firmwaru, elektrické nebo mechanické poškození v důsledku nesprávného použití, poškození přírodními živly (voda, oheň, statická elektřina, přepětí), opravy nezpůsobilými osobami, nečitelný výrobní číslo nebo pokles kapacity baterie po 6 měsících.

Mohu kameru používat bez NVR?

Kamera je navržena pro použití se systémem EVOLVEO Detective NVR. Podporuje ONVIF, takže může fungovat s NVR třetích stran, ale funkčnost není zaručena.

Jak obnovím tovární nastavení kamery?

Manuál nespecifikuje tlačítko reset. Můžete zkusit stisknout a podržet tlačítko reset (pokud je k dispozici) nebo překonfigurovat přes rozhraní NVR.

Jaká mobilní aplikace je s touto kamerou kompatibilní?

Kamera pracuje se systémem EVOLVEO NVR, který obvykle používá vyhrazenou mobilní aplikaci. Podrobnosti o aplikaci naleznete v manuálu NVR.

Jaký je maximální počet kamer podporovaných modelem Detective POE8 SMART?

Označení 'POE8' v názvu modelu naznačuje, že se jedná o jednu kameru, nikoli rekordér. NVR (např. Detective POE8 NVR) podporuje až 8 PoE kamer.

NÁVOD K OBSLUZE Detective POE8 SMART Evolveo

1. Připojení kamery do lokální sítě 4
2. Párování ....5
3. Způsob instalace kamery 5
4. Popis funkcí ....5
5. Často kladené otázky....6

1. Připojení kamery do lokální sítě

Poznámka: Ujistěte se, že kamera a síťový videorekordér s pevným diskem jsou ve stejné síti LAN.

Zapojení následně proved' dle typu Vašeho NVR systému:

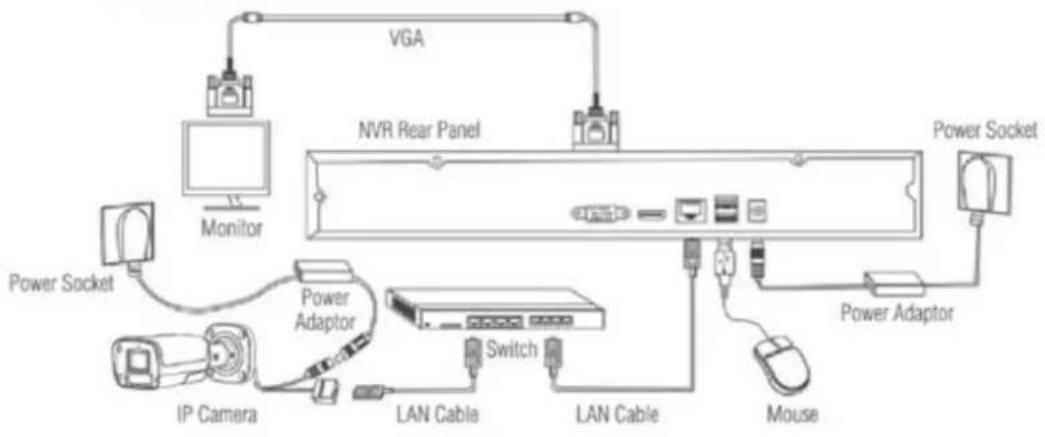

EVOLVEO Detective IP8


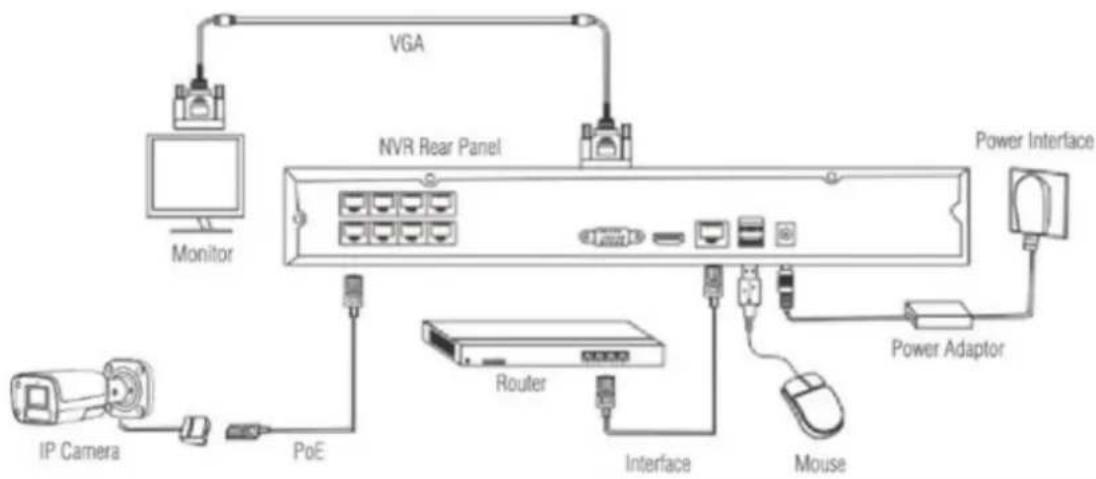

EVOLVEO Detective POE8


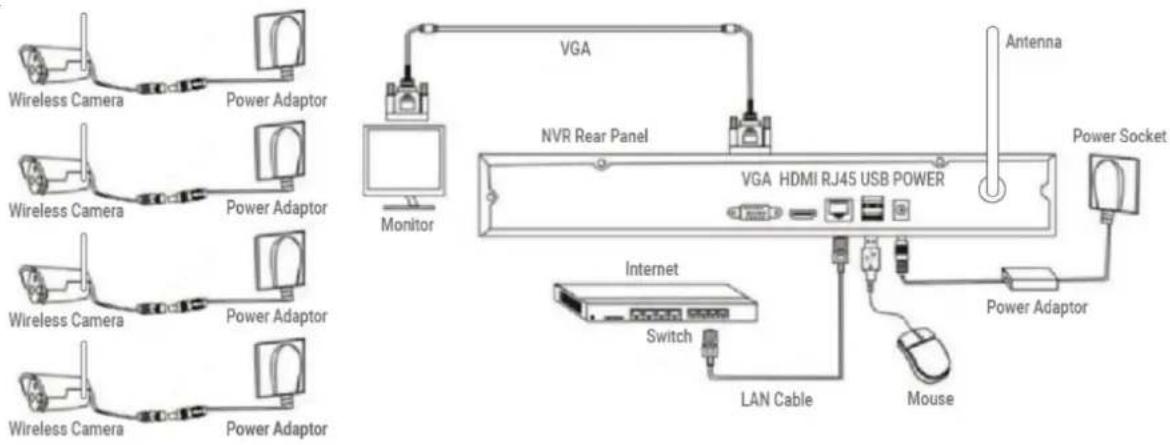

EVOLVEO Detective WN8

2. Párování

Kameru spárujte s vaším NVR systémem EVOLVEO Detective POE8/IP8 nebo WN8 SMART. Párovací proces je popsán v manuálu každého jednotlivého NVR systému NVR Detective. Posupujte prosím dle instrukcí zde uvedených. Manuály naleznete i na www.evolveo.com na stránce produktu v sekci „Ke stažení“.

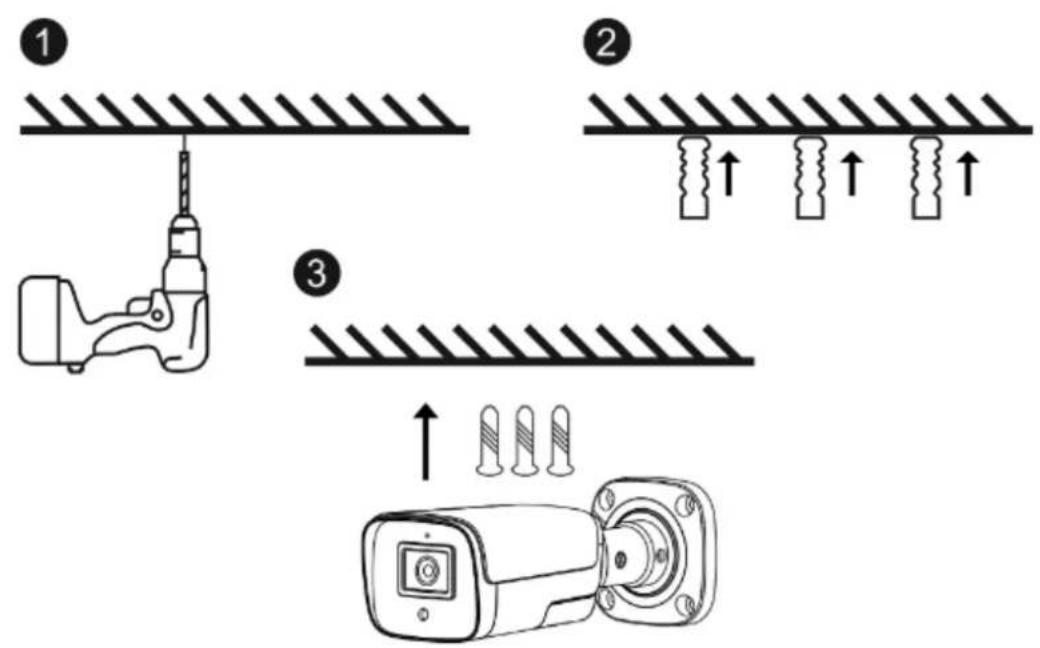

3. Způsob instalace kamery

1. Podle polohy otvorů v základně kamery vyvrtejte tři otvory do desky ve zdi.
2. Do otvorů vložte plastové hmoždinky.
3. Zarovnejte otvory základny kamery s plastovými hmoždinkami a poté kameru zajistěte šrouby.

1. Definice: 2M (1920*1080) rozlišení, kvalitní a realistický obraz.
2. Úhel záběru: Kamera je vybavena širokoúhlou optikou 104,45°
3. Detekce pohybu: podporuje funkci alarmu při detekci pohybu. Pokud se v oblasti detekce pohybuje nějaký objekt, na mobilní telefon se včas odešle poplašná zpráva.
4. Detekce lidského těla: Pokud je v detekční oblasti zjištěno lidské tělo, je na mobilní telefon včas odeslána poplašná zpráva a spuštěn záznam obrazu.
5. Podpora protokolu ONVIF: Kamera podporuje protokol ONVIF a můžete k ní přistupovat z NVR různých výrobců.
6. Kódování H.265: Díky této technologii uložíte větší množství záznamu ve vyšší kvalitě
7. Podpora funkce POE: Může být napájen přímo z kabelové sítě a připojen k NVR s funkcí PoE.

5. Často kladené otázky

Q: Po naskenování kódu QR kamerou se zobrazí výzva: Zkontrolujte prosím síťové připojení.

A: Zkontrolujte, zda je síťový videorekordér připojen k internetu. Poté znovu naskenujte kód QR.

Q: Jak zkontrolovat, zda je kamera řádně připojená?

A:

1. Zkontrolujte, zda je adaptér správně zapojen, a že je vložený síťový kabel, pokud je nutný.
2. Opětovným připojením napájení zařízení restartujte
3. Překonfigurujte fotoaparát.
4. Zkontrolujte, že je kamera správně zapojená do lokální sítě (na konektoru bliká stavová LED dioda), a že je na stejné síti a stejném IP rozsahu jako NVR jednotka.

Q: Je vyšší teplota kamery normální?

A: Když kamera pracuje normálně, objeví se určitý stupeň ohřátí povrchu kamery, což je normální jev. Můžete ji klidně používat. Použitelný teplotní rozsah: -10 °C až +50 °C.

Q: Na co je třeba dávat pozor při používání kamery?

A: Abyste dosáhli lepšího obrazu při nočním IR obrazu, nepoužívejte kameru s reflexními předměty, jako je sklo a bílé stěny přímo ve výhledu kamery, jinak bude obraz přesvícený od těchto objektů.

Q: Je kamera vodotěsná?

A: Kamera je vybavena krytím IP 66, bude fungovat při vystavení povětrnostním vlivům, jako je déšť a sníh. Pro správnou funkci je ale nutné aby konektor pro napájení a síťový konektor, byly zakryté, jinak kamera ztrácí stupeň krytí a nelze uznat reklamaci.

Záruka se NEVZTAHUJE na:

• používání zařízení pro jiné účely, než ke kterým je navrženo,
• instalaci jiného firmwaru než toho, který je v zařízení nainstalovaný
• elektrické nebo mechanické poškození způsobené nesprávným použitím
• škody způsobené přírodními vlivy jako je voda, oheň, statická elektřina, výkyvy el. proudu a podobně
• škody způsobené opravami prováděnými nekvalifikovanou osobou
• nečitelné sériové číslo
• kapacita baterie klesá po 6 měsících používání (6 měsíců záruka na výdrž baterie)

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v přiložené dokumentaci či na obalech připomíná, že ve státech Evropské Unie musí být veškerá elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti likvidovány odděleně v rámci tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

①CE PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že výrobek EVOLVEO SEA DET-WNSCAM, SEA DET-POE8DOM, SEA DET-POE8CAM splňuje požadavky norem a předpisů, které jsou relevantní pro daný typ zařízení.

Plné znění Prohlášení o shodě naleznete na ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importör

Abacus Electric, s.r.o.

Planá 2, 370 01, Česká republika

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited

Všechna práva vyhrazena.

Vzhled a technická specifikace výrobku se mohou změnit bez předchozího upozornění.
