Typ produktu	IP dozorná kamera
Značka	Evolveo
Model	Detective POE8 SMART
Rozlíšenie	2MP (1920x1080) Full HD
Uhol objektívu	104.45° širokouhlý
Video kompresia	H.265
Napájanie vstup	100-240V AC, 50/60Hz
Napájanie výstup	12V DC, 1A (12W) cez priložený adaptér
Podpora PoE	Áno, IEEE 802.3af
Kompatibilita ONVIF	Áno, podporuje pripojenie k NVR tretích strán
Detekcia pohybu	Áno, odosiela alarm na mobilný telefón
Detekcia ľudského tela	Áno, spúšťa nahrávanie a alarm
Nočné videnie	IR LED diódy pre prevádzku pri slabom osvetlení
Stupeň krytia	IP66 (odolný voči poveternostným vplyvom)
Prevádzková teplota	-10°C až +50°C
Spôsob inštalácie	Montáž na stenu alebo strop (vyžaduje vŕtanie)
Záruka	Štandardná výrobná záruka (skontrolujte dokumentáciu)
Súčasťou balenia	Napájací adaptér, montážne skrutky, plastové hmoždinky

Často kladené otázky - Detective POE8 SMART Evolveo

Po naskenovaní QR kódu sa zobrazí výzva: "Skontrolujte sieťové pripojenie". Čo mám robiť?

Uistite sa, že sieťový videorekordér je pripojený na internet. Potom znova naskenujte QR kód.

Ako môžem skontrolovať, či je kamera správne pripojená?

Skontrolujte, či je adaptér správne zapojený a napájací kábel zasunutý. Reštartujte zariadenie opätovným pripojením napájania. Prekonfigurujte kameru. Uistite sa, že kamera je v rovnakej lokálnej sieti a IP rozsahu ako NVR jednotka.

Je vyššia teplota kamery normálna?

Áno, určitý stupeň zahrievania povrchu kamery je počas prevádzky normálny. Aplikačný teplotný rozsah je -10°C až +50°C.

Čomu sa mám vyhnúť pre lepšiu nočnú IR kvalitu obrazu?

Nepoužívajte kameru s reflexnými predmetmi, ako je sklo a biele steny, priamo v zábere kamery, inak bude obraz presvetlený.

Je kamera vodotesná?

Kamera má ochranu IP66, takže funguje v daždi a snehu. Napájací konektor a sieťový konektor však musia byť zakryté, aby sa zachovala úroveň ochrany; inak záruka zaniká.

Čo záruka NEPOKRÝVA?

Záruka sa nevzťahuje na: používanie zariadenia na iné účely, inštaláciu neoriginálneho firmvéru, elektrické alebo mechanické poškodenie v dôsledku nesprávneho používania, poškodenie prírodnými živlami (voda, oheň, statická elektrina, prepätie), opravy nekvalifikovanými osobami, nečitateľné sériové číslo alebo pokles kapacity batérie po 6 mesiacoch.

Môžem použiť kameru bez NVR?

Kamera je navrhnutá na použitie so systémom EVOLVEO Detective NVR. Podporuje ONVIF, takže môže fungovať s NVR tretích strán, ale funkčnosť nie je zaručená.

Ako obnovím kameru do továrenských nastavení?

V návode nie je uvedené tlačidlo reset. Môžete skúsiť stlačiť a podržať tlačidlo reset (ak je k dispozícii) alebo prekonfigurovať cez rozhranie NVR.

Aká mobilná aplikácia je kompatibilná s touto kamerou?

Kamera funguje so systémom EVOLVEO NVR, ktorý zvyčajne používa vyhradenú mobilnú aplikáciu. Podrobnosti o aplikácii nájdete v príručke NVR.

Aký je maximálny počet kamier podporovaných Detective POE8 SMART?

„POE8“ v názve modelu naznačuje, že ide o jednu kamerovú jednotku, nie rekordér. NVR (napr. Detective POE8 NVR) podporuje až 8 PoE kamier.

NÁVOD NA OBSLUHU Detective POE8 SMART Evolveo

1. Pripojenie fotoaparátu k miestnej sieti....9
2. Párovanie....10
3. Spôsob inštalácie kamery 10
4. Popis funkcií ....10
5. Často kladené otázky....11

1. Pripojenie fotoaparátu k miestnej sieti

Poznámka: Uistite sa, že kamera a sieťový videorekordér a jednotka pevného disku sú v rovnakej sieti LAN.

Potom vykonajte pripojenie podľa typu vášho systému NVR:

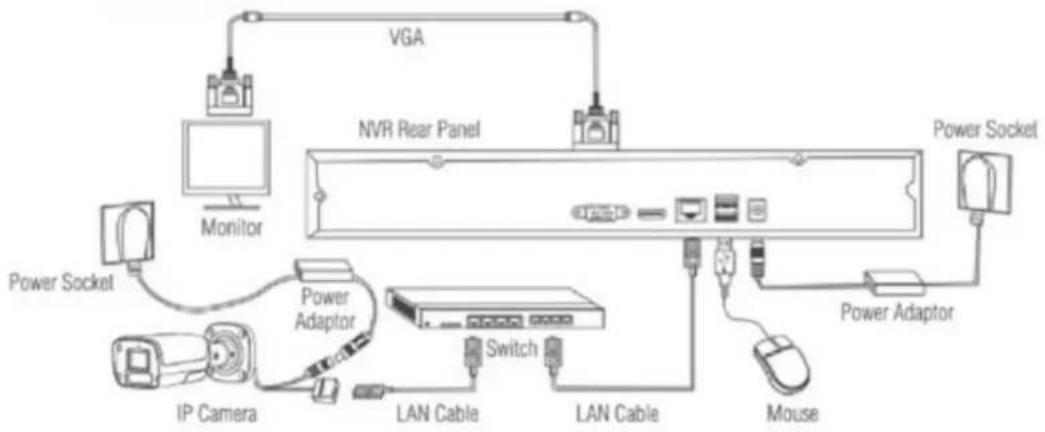

EVOLVEO Detective IP8


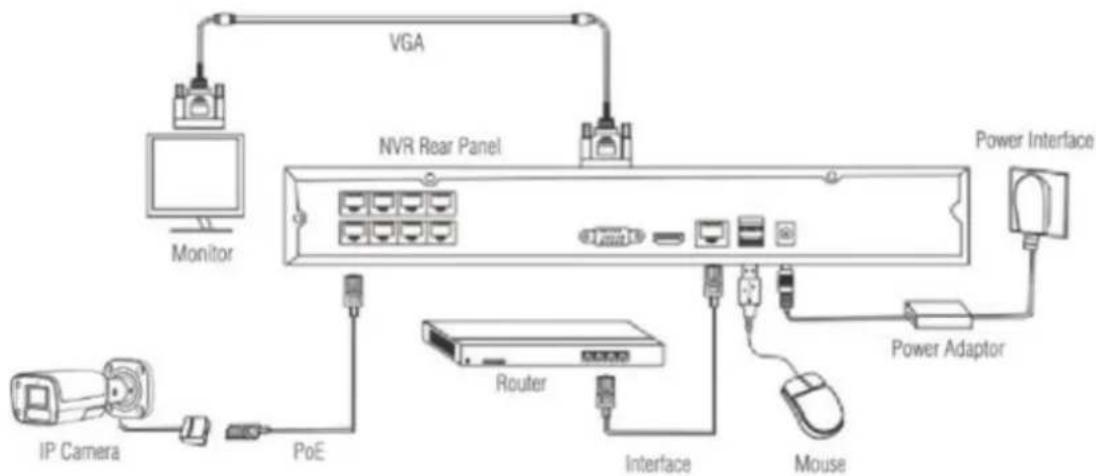

EVOLVEO Detective POE8


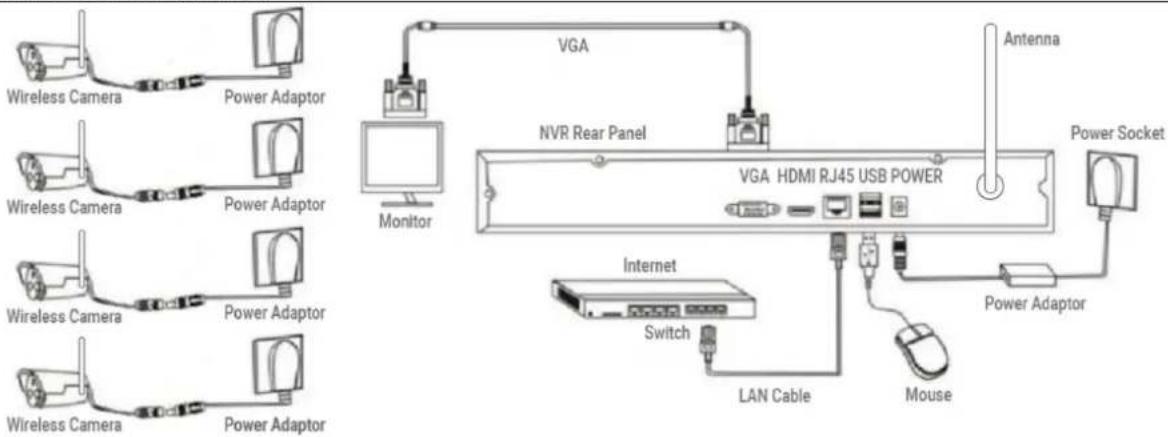

EVOLVEO Detective WN8

2. Párovanie

Spárujte kameru so systémom EVOLVEO Detective POE8/IP8 alebo WN8 SMART NVR. Proces párovania je opísaný v príručke každého jednotlivého systému NVR Detective NVR. Postupujte podľa pokynov uvedených tu. Príručky nájdete aj na stránke www.evolveo.com na stránke produktu v časti "Na stiahnutie".

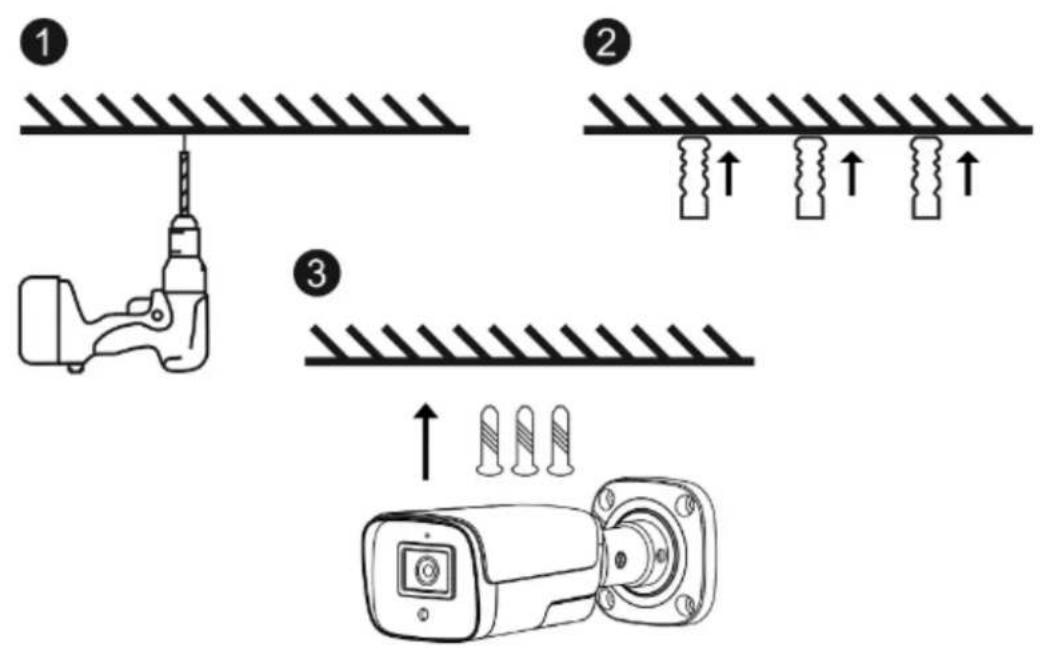

3. Spôsob inštalácie kamery

1. Podl'a polohy otvorov v základni kamery vyvrtajte tri otvory do nástennej dosky.
2. Do otvorov vložte plastové hmoždinky.
3. Zarovnajte otvory základne kamery s plastovými hmoždinkami a potom kameru upevnite pomocou skrutiek.

1. Definícia: Rozlíšenie 2M (1920*1080), vysokokvalitný a realistický obraz.
2. Uhol pohl'adu: Fotoaparát je vybavený širokouhlým optickým systémom s uhlom záberu 104,45°
3. Detekcia pohybu: podporuje funkciu alarmu pri detekcii pohybu. Ak sa v oblasti detekcie pohybuje objekt, na mobilný telefón sa včas odošle poplašná správa.
4. Detekcia l'udského tela: Ak sa v detekčnej oblasti objaví l'udské telo, na mobilný telefón sa včas odošle poplašná správa a spustí sa nahrávanie obrazu.
5. Podpora ONVIF: Kamera podporuje štandard ONVIF a možno k nej pristupovať z NVR od rôznych výrobcov.
6. Kódovanie H.265: Táto technológia umožňuje uložit' viac záznamov vo vyššej kvalite
7. Podpora funkcie POE: Môže byt' napájaný priamo z káblovej siete a pripojený k NVR s podporou PoE.

Q: Ako skontrolovať, či je fotoaparát správne pripojený?

A:

1. Skontrolujte, či je adaptér správne zapojený a či je v prípade potreby vložený napájací kábel.
2. Reštartujte zariadenie opätovným pripojením napájania
3. Prekonfigurujte fotoaparát.
4. Skontrolujte, či je kamera správne pripojená k miestnej sieti (stavový indikátor na konektore bliká) a či je v rovnakej sieti a v rovnakom rozsahu IP ako jednotka NVR.

Q: Je vyššia teplota fotoaparátu normálna?

A: Pri normálnej prevádzke fotoaparátu dochádza k určitému zahrievaniu povrchu fotoaparátu, čo je normálny jav. Neváhajte ho použit'. Použitel'ný teplotný rozsah: -10 °C až +50 °C.

Q: Na čo si mám dávať pozor pri používaní fotoaparátu?

A: Ak chcete získat' lepší obraz v nočnom infračervenom režime, nepoužívajte fotoaparát s reflexnými objektmi, ako sú sklo a biele steny priamo v zábere fotoaparátu. V opačnom prípade bude obraz od týchto objektov preexponovaný.

A: Kamera je vybavená krytím IP 66, także funguje aj pri vystavení poveternostným podmienkam, ako je dážď a sneh. Pre správnu prevádzku je však potrebné, aby boli napájací konektor a sietový konektor zakryté, inak fotoaparát stratí stupeň ochrany a reklamácia nemôže byť uznaná.

Záruka sa NEvzt'ahuje na:

• používanie zariadenia na iné účely, než na ktoré je určené,
• inštalácia iného firmvéru, ako je nainštalovaný v zariadení.
• elektrické alebo mechanické poškodenie spôsobené nesprávnym používaním
• poškodenie spôsobené prírodnými živlami, ako je voda, oheň, statická elektrina, prepätie atd'.
• škody spôsobené opravami vykonanými nekvalifikovanou osobou
• nečitatelné sériové číslo
• kapacita batérie klesá po 6 mesiacoch používania (záruka 6 mesiacov)

Likvidácia

Symbol preškrtnutého kontajnera na výrobku, v sprievodnej dokumentácii alebo na obale vás upozorňuje, že v krajinách EÚ sa všetky elektrické a elektronické zariadenia, batérie a akumulátory musia po skončení ich životnosti likvidovať oddelene ako súčasť triedeného odpadu. Tieto výrobky nevyhadzujte do netriedeného komunálneho odpadu.

CE VYHLÁSENIE O ZHODE

Abacus Electric, s.r.o. týmto vyhlasuje, že výrobok EVOLVEO SEA DET-WNSCAM, SEA DET-POE8DOM, SEA DET-POE8CAM spíňa požiadavky noriem a predpisov, ktoré sa vzťahujú na daný typ zariadenia.

Úplné znenie vyhlásenia o zhode nájdete na adrese ftp://ftp.evolveo.com/ce.

Všetky práva vyhradené.

Vzhľad a technické špecifikácie výrobku sa môžu zmenit' bez predchádzajúceho upozornenia.
