PLD 106 E - Pračka Philco - Bezplatný návod k obsluze

Typ produktu	Pračka
Značka	Philco
Model	PLD 106 E
Kapacita	6 kg
Rozměry (Š x H x V)	600 x 400 x 850 mm
Třída energetické účinnosti	E
Maximální rychlost odstředění	1000 ot/min
Programy	Bavlna, Syntetika, Jemné, Směs, Studená voda, Čištění bubnu, Pouze odstředění, Pouze vypuštění, Máchání a odstředění, Rychlé praní
Spotřeba vody	43 l/cyklus
Spotřeba energie	0.737 kWh/cyklus
Hladina hluku (odstředění)	80 dB(A)
Třída emisí hluku	C
Maximální proud	10 A
Dětská pojistka	Ano
Odložený start	Ano
Dodatečné máchání	Ano
Dávkovač pracího prostředku	Ano (předpírka, hlavní praní, aviváž)
Displej	Digitální
Typ dveří	Přední plnění
Přívod vody	Pouze studená voda
Maximální výška vypouštěcí hadice	100 cm

Často kladené otázky - PLD 106 E Philco

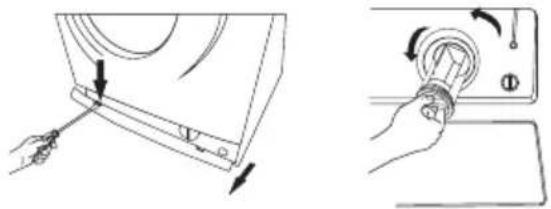

Jak vyčistit filtr odvodňovacího čerpadla?

Otevřete kryt servisního filtru, otočte filtrem proti směru hodinových ručiček a vyjměte jej, vyčistěte všechny nečistoty a bezpečně jej nasaďte zpět. Ujistěte se, že je stroj vypnutý a voda je nejprve vypuštěna.

Co dělat, když se dveře po cyklu neotevřou?

Počkejte asi 2 minuty po skončení cyklu, než se uvolní zámek dveří. Pokud se stále neotevřou, zkontrolujte, zda není uvnitř bubnu voda; pokud ano, spusťte program vypouštění. Dětská pojistka nebo výpadek proudu mohou také bránit otevření.

Jak aktivuji dětskou pojistku?

Stiskněte a podržte tlačítka voleb nebo specifickou kombinaci (viz ovládací panel) po dobu 3 sekund, aby se tlačítka zamkla. Opakujte pro odemčení. Tím se zabrání náhodnému ovládání dětmi.

Jaká je maximální náplň?

Maximální suchá textilní náplň je 6 kg. Přetížení může ovlivnit prací výkon a způsobit poškození.

Jak připojím hadici přívodu vody?

Připojte přívodní hadici k vodovodnímu kohoutku se studenou vodou se závitem 3/4 palce. Pro běžné kohoutky použijte přiložený adaptér. Ujistěte se, že je filtr čistý, a utáhněte spojení, aby nedošlo k únikům.

Jak vyrovnám pračku?

Nastavte čtyři nožičky otáčením po směru hodinových ručiček pro snížení nebo proti směru pro zvýšení. Pomocí vodováhy zkontrolujte v obou směrech, poté utáhněte pojistné matice proti tělu.

Co znamená chybový kód E30?

Chyba E30 znamená, že dveře nejsou správně zavřené. Zkontrolujte, zda jsou dveře zcela zavřené a zda není zachycené žádné oblečení. Pokud problém přetrvává, restartujte stroj.

Jak vyčistím dávkovač pracího prostředku?

Stiskněte kryt aviváže uvnitř zásuvky, abyste jej uvolnili, vytáhněte zásuvku, opláchněte ji pod vodou a vyčistěte prohlubeň zubním kartáčkem. Znovu vložte a zasuňte zpět na místo.

Mohu k tomuto stroji připojit teplou vodu?

Tento model má jediný přívodní ventil pouze pro studenou vodu. Nepřipojujte teplou vodu, mohlo by dojít k poškození stroje. Některé modely s dvojitým ventilem umožňují teplou vodu, ale PLD 106 E je pouze pro studenou vodu.

Jaké jsou rozměry pračky?

Rozměry jsou přibližně 600 x 400 x 850 mm (šířka x hloubka x výška). Zajistěte dostatečný prostor pro instalaci a větrání.

NÁVOD K OBSLUZE PLD 106 E Philco

děkujeme, že jste si zakoupil výrobek značky PHILCO. Aby mohl váš spotřebič sloužit dobře, přečtěte si všechny pokyny uvedené v tomto návodu k obsluze.

OBSAH

BEZPEČNOSTNÍ POKYNY 2

INSTALACE ....10

POPIS SPOTŘEBIČE 10

INSTALACE....11

PROVOZ 15

RYCHLÝ START 15

PŘED KAŽDÝM PRANÍM 16

DÁVKOVAČ PRACÍHO PROSTŘEDKU....16

OVLÁDACÍ PANEL (PLD 106 E)....18

MOŽNOSTI 18

OSTATNÍ FUNKCE....19

PROGRAMY 21

TABULKA PROGRAMŮ PRANÍ 22

ÚDRŽBA 23

ČIŠTĚNÍ A PÉČE....23

ČIŠTĚNÍ PŘÍVODNÍHO FILTRU 24

ČIŠTĚNÍ FILTRU VYPOUŠTĚCÍHO ČERPADLA 25

ŘEŠENÍ PROBLÉMŮ 26

TECHNICKÉ ÚDAJE....27

|

Přečtěte si tento návod

Před použitím si přečtěte všechny pokyny a vysvětlení týkající se instalace. Postupujte opatrně podle pokynů. Návod k obsluze mějte po ruce pro další použití. Pokud je spotřebič prodán nebo postoupen dále, pak zajistěte, aby nový majitel vždy dostal tyto pokyny k obsluze.

BEZPEČNOSTNÍ POKYNY

PRO ZAJIŠTĚNÍ VLASTNÍ BEZPEČNOSTI MUSÍ BÝT DODRŽOVÁNY INFORMACE UVEDENÉ V TOMTO NÁVODU, ABY SE MINIMALIZOVALO RIZIKO POŽÁRU NEBO VÝBUCHU, ÚRAZU ELEKTRICKÝM PROUDEM ČI ŠKODÁM NA MAJETKU, PORANĚNÍ OSOB NEBO ZTRÁTÁM NA ŽIVOTECH.

VYSVĚTLENÍ SYMBOLŮ:

VAROVÁNÍ!

TATO KOMBINACE SYMBOLŮ A SIGNÁLNÍCH SLOV OZNAČUJE PŘÍPADNĚ NEBEZPEČNOU SITUACI, KTERÉ POKUD SE NEVYHNETE, MŮŽE MÍT ZA NÁSLEDEK SMRT NEBO VÁŽNÉ PORANĚNÍ.

⚠ UPOZORNĚNÍ!

TATO KOMBINACE SYMBOLŮ A SIGNÁLNÍCH SLOV OZNAČUJE PŘÍPADNĚ NEBEZPEČNOU SITUACI, KTERÁ MŮŽE VÉST K LEHKÝM NEBO MÍRNÝM PORANĚNÍM NEBO ŠKODÁM NA MAJETKU A ŽIVOTNÍM PROSTŘEDÍ.

POZNÁMKA!

TATO KOMBINACE SYMBOLŮ A SIGNÁLNÍCH SLOV OZNAČUJE PŘÍPADNĚ NEBEZPEČNOU SITUACI, KTERÁ MŮŽE VÉST K LEHKÝM NEBO MÍRNÝM PORANĚNÍM.

VAROVÁNÍ!

TENTO SPOTŘEBIČ MOHOU POUŽÍVAT DĚTI VE VĚKU 8 LET A STARŠÍ A OSOBY SE SNÍŽENÝMI FYZICKÝMI, SMYSLOVÝMI NEBO MENTÁLNÍMI SCHOPNOSTMI NEBO S NEDOSTATKEM ZKUŠENOSTÍ A ZNALOSTÍ, POKUD JSOU POD DOZOREM NEBO BYLY POUČENY O POUŽÍVÁNÍ SPOTŘEBIČE BEZPEČNÝM ZPŮSOBEM A ROZUMÍ PŘÍPADNÝM NEBEZPEČÍM.

DĚTI SI SE SPOTŘEBIČEM NESMĚJÍ HRÁT.

DĚTEM MLADŠÍM 3 LET BY MĚLO BÝT ZABRÁNĚNO V PŘÍSTUPU, POKUD NEJSOU TRVALE POD DOZOREM.

ČIŠTĚNÍ A ÚDRŽBU PROVÁDĚNOU UŽIVATELEM NESMĚJÍ PROVÁDĚT DĚTI BEZ DOZORU.

POKUD JE PŘÍVODNÍ KABEL POŠKOZEN, JEHO VÝMĚNU SVĚŘTE ODBORNÉMU SERVISNÍMU STŘEDISKU, ABY SE ZABRÁNILO VZNIKU NEBEZPEČNÉ SITUACE. SPOTŘEBIČ S POŠKOZENÝM PŘÍVODNÍM KABELEM JE ZAKÁZÁNO POUŽÍVAT.

MAXIMÁLNÍ HMOTNOST SUCHÉHO TEXTILNÍHO MATERIÁLU, PRO KTEROU SE MŮŽE SPOTŘEBIČ POUŽÍT JE 6KG.

VĚTRACÍ OTVORY VE SPODNÍ ČÁSTI SUŠIČKY NESMÍ BÝT ZAKRYTY KOBERCEM.

• KUCHYŃSKÉ KOUTY V OBCHODECH, KANCELÁŘÍCH A OSTATNÍCH PRACOVNÍCH PROSTŘEDÍCH;
• V ZEMĚDĚLSTVÍ;
• HOSTY V HOTELÍCH, MOTELECH A JINÝCH OBYTNÝCH PROSTŘEDÍCH;
• V PODNICÍCH ZAJIŠTÚJÍCÍCH NOCLEH SE SNÍDANÍ;
• V PROSTORECH PRO KOMUNÁLNÍ POUŽÍVÁNÍ V OBYTNÝCH DOMECH.

TENTO SPOTŘEBIČ JE URČEN PRO PRANÍ TEXTILIÍ, JEJICHŽ VÝROBCE TOTO DOPORUČUJE.

POUŽÍVEJTE VŽDY PROGRAMY PODLE TYPU TEXTILIE.

PŘI PRANÍ OBUVI MŮŽE DOJÍT K POŠKOZENÍ PRAČKY.

NEPERTE KOBERCE.

POUŽÍVEJTE JEN TAKOVÉ PRACÍ PROSTŘEDKY, KTERÉ JSOU URČENÉ PRO PRANÍ ODĚVŮ V BUBNOVÉ AUTOMATICKÉ PRAČCE.

AVIVÁŽE A PODOBNÉ VÝROBKY POUŽÍVEJTE VŽDY PODLE NÁVODU K JEJICH POUŽITÍ.

!

• POKUD JE NAPÁJECÍ KABEL POŠKOZEN, MUSÍ HO VYMĚNIT VÝROBCE, JEHO SERVISNÍ ZÁSTUPCE, NEBO JINÉ KVALIFIKOVANÉ OSOBY.
• SPOTŘEBIČ PŘIPOJTE K PŘÍVODU A ODPADU VODY POMOCÍ NOVÝCH HADIC A NIKOLIV HADIC DŘÍVE POUŽÍVANÝCH.
• PŘED JAKOUKOLI ÚDRŽBOU SPOTŘEBIČE HO ODPOJTE OD ELEKTRICKÉ SÍTĚ.
• ZÁSTRČKA NAPÁJECÍHO KABELU MUSÍ BÝT ZASTRČENA DO UZEMNĚNÉ TROJPÓLOVÉ ZÁSUVKY.
• NEPOUŽÍVEJTE ZÁSUVKU S JINÝM JMENOVITÝM NAPĚTÍM, NEŽ JE NAPĚTÍ SPOTŘEBIČE.
• K ZAPOJENÍ SPOTŘEBIČE DO ELEKTRICKÉ SÍTĚ NEPOUŽÍVEJTE ELEKTRICKÝ PRODLUŽOVACÍ KABEL.
• SPOTŘEBIČ, PŘÍVODNÍ KABEL NEBO ZÁSTRČKA NESMÍ LEŽET, DOTÝKAT SE ČI BÝT PONOŘEN DO VODY ČI JINÉ KAPALINY, ABY NEDOŠLO K ÚRAZU ELEKTRICKÝM PROUDEM.
• SPOTŘEBIČ NESMÍ STÁT NA PŘÍVODNÍM KABELU.
• BĚHEM INSTALACE A PROVOZU SPOTŘEBIČE NESMÍ BÝT NAPÁJECÍ KABEL NADMĚRNĚ NEBO NEBEZPEČNĚ OHÝBÁN NEBO STLAČOVÁN.
• OVLÁDACÍ PRVKY A DVÍŘKA SPOTŘEBIČE NEJSOU NA HRANÍ.
• DOMÁCÍ ZVÍŘATA A DĚTI BY MOHLY VLÉZT DO SPOTŘEBIČE. ZKONTROLUJTE SPOTŘEBIČ PŘED KAŽDÝM POUŽÍVÁNÍM.
• SKLENĚNÁ DVÍŘKA MOHOU BÝT V PRŮBĚHU POUŽÍVÁNÍ VELMI HORKÁ.
• BĚHEM PROVOZU SPOTŘEBIČE ZAJISTĚTE, ABY BYLY DĚTI A DOMÁCÍ ZVÍŘATA CO NEJDÁLE OD SPOTŘEBIČE.
• PŘED POUŽÍVÁNÍM SPOTŘEBIČE ODSTRAŇTE VŠECHNY OBALY A PŘEPRAVNÍ ŠROUBY. V OPAČNÉM PŘÍPADĚ MŮŽE DOJÍT K VÁŽNÉMU POŠKOZENÍ.

- NEPERTE ANI NESUŠTE PŘEDMĚTY, KTERÉ BYLY ČIŠTĚNY, PRÁNY, NASÁKLÉ NEBO NAMOČENÉ V HOŘLAVÝCH NEBO VÝBUŠNÝCH LÁTKÁCH (JAKO JE VOSK, OLEJ, BARVA, BENZÍN, ODMAŠŤOVAČ, PŘÍPRAVKY PRO CHEMICKÉ ČIŠTĚNÍ, PETROLEJ, ATD.). MOHLO BY TO ZPŮSOBIT POŽÁR NEBO VÝBUCH. PŘED POUŽITÍM VYMÁCHEJTE TYTO PŘEDMĚTY V RUKOU.

INSTALACE SPOTŘEBIČE

• TENTO SPOTŘEBIČ JE URČEN POUZE PRO POUŽÍVÁNÍ V INTERIÉRU.
• TENTO SPOTŘEBIČ NENÍ URČEN PRO VESTAVĚNÉ POUŽITÍ.
• PO INSTALACI SPOTŘEBIČE MUSÍ BÝT SNADNO DOSTUPNÁ ZÁSTRČKA NAPÁJECÍHO KABELU.
• PŘED POUŽÍVÁNÍM SPOTŘEBIČE ODSTRAŇTE VŠECHNY OBALY A BEZPEČNOSTNÍ PŘEPRAVNÍ ŠROUBY. V OPAČNÉM PŘÍPADĚ MŮŽE DOJÍT K VÁŽNÉMU POŠKOZENÍ SPOTŘEBIČE A JEHO OKOLÍ.
• SPOTŘEBIČ, PŘÍVODNÍ KABEL NEBO ZÁSTRČKA NESMÍ LEŽET, DOTÝKAT SE ČI BÝT PONOŘEN DO VODY ČI JINÉ KAPALINY, ABY NEDOŠLO K ÚRAZU ELEKTRICKÝM PROUDEM.
• OBALOVÉ MATERIÁLY ZLIKVIDUJTE ŘÁDNÝM ZPŮSOBEM.
• NEZVEDEJTE A NEMANIPULUJTE SE SPOTŘEBIČEM JEHO DRŽENÍM ZA DVÍŘKA, OVLÁDACÍ PRVKY, HORNÍ DESKU, HADICE ČI NAPÁJECÍ KABEL.
• SPOTŘEBIČ JE NUTNÉ UMÍSTIT NA PEVNOU, ROVNOU PLOCHU.
• PO USAZENÍ SPOTŘEBIČE NA JEHO MÍSTO HO VYROVNEJTE DO ROVINY VŠEMI SMĚRY POMOCÍ VODOVÁHY.
• PRAČKA NESMÍ BÝT NAINSTALOVÁNA V KOUPELNĚ NEBO VE VELMI VLHKÝCH PROSTORÁCH, ANI V MÍSTNOSTECH S VÝBUŠNÝMI NEBO ŽÍRAVÝMI PLYNY.

- PRAČKA S JEDNÍM PŘÍVODNÍM VENTILEM MŮŽE BÝT PŘIPOJENA POUZE K PŘÍVODU STUDENÉ VODY. SPOTŘEBIČ S DVOJITÝMI PŘÍVODNÍMI VENTILY BY MĚL BÝT SPRÁVNĚ PŘIPOJEN K PŘÍVODU TEPLÉ VODY A PŘÍVODU STUDENÉ VODY.

PEČLIVĚ SI PŘEČTĚTE A DODRŽUJTE TYTO BEZPEČNOSTNÍ POKYNY A USCHOVEJTE SI JE PRO POZDĚJŠÍ POUŽITÍ.

NEBEZPEČÍ POŠKOZENÍ SPOTŘEBIČE!

• VÁŠ SPOTŘEBIČ JE URČEN POUZE PRO DOMÁCÍ POUŽITÍ A JE VYVINUT JEN PRO TEXTILIE VHODNÉ PRO PRANÍ V PRAČCE.
• NELEZTE ANI SI NESEDEJTE NA HORNÍ KRYT SPOTŘEBIČE.
• NEOPÍREJTE SE O DVÍŘKA SPOTŘEBIČE.

• UPOZORNĚNÍ BĚHEM MANIPULACE SE SPOTŘEBIČEM:

• PŘEPRAVNÍ ŠROUBY BY MĚLY BÝT OPĚTOVNĚ NAINSTALOVÁNY DO SPOTŘEBIČE SPECIALIZOVANOU OSOBOU.

• NAHROMADĚNÁ VODA BY MĚLA BÝT VYLITA ZE SPOTŘEBIČE.

• MANIPULUJTE SE SPOTŘEBIČEM OPATRNĚ. V PRŮBĚHU ZVEDÁNÍ NIKDY NEDRŽTE ŽÁDNOU Z VYČNÍVAJÍCÍCH ČÁSTÍ SPOTŘEBIČE. DVÍŘKA SPOTŘEBIČE NELZE V PRŮBĚHU PŘEPRAVY POUŽÍT JAKO RUKOJEŤ.
• TENTO SPOTŘEBIČ JE TĚŽKÝ. PŘEPRAVUJTE HO OPATRNĚ.

- NEZAVÍREJTE DVÍŘKA S NADMĚRNOU SILOU. POKUD ZAZNAMENÁTE KOMPLIKOVANÉ ZAVÍRÁNÍ DVÍŘEK, ZKONTROLUJTE, ZDA JSOU ODĚVY SPRÁVNĚ VLOŽENY NEBO SPRÁVNE ROZLOŽENY.

- JE ZAKÁZÁNO PRÁT KOBERCE.

PROVOZ SPOTŘEBIČE

• PŘED PRVNÍM PRANÍM PRÁDLA JE TŘEBA POUŽÍT SPOTŘEBIČ BEZ VLOŽENÉHO PRÁDLA V CELÉM JEDNOM PROGRAMU.
• JE ZAKÁZÁNO POUŽÍVAT HOŘLAVÁ A VÝBUŠNÁ NEBO TOXICKÁ ROZPOUŠTĚDLA. JAKO ROZPOUŠTĚDLA NEPOUŽÍVEJTE ANI BENZÍN A ALKOHOL ATD.
  ZVOLTE JEN TY ČISTICÍ PROSTŘEDKY, KTERÉ JSOU VHODNÉ PRO PRANÍ V PRAČCE, PŘEDEVŠÍM VHODNÉ PRO BUBNOVÉ PRANÍ.
• ZKONTROLUJTE, ZDA JSOU VŠECHNY KAPSY NA PRÁDLE PRÁZDNÉ. OSTRÉ A TVRDÉ PŘEDMĚTY, JAKO JSOU MINCE, BROŽE, HŘEBÍKY, ŠROUBY NEBO KAMENY ATD., BY MOHLY ZPŮSOBIT VÁŽNÉ POŠKOZENÍ PRAČKY.
• PŘED OTEVŘENÍM DVÍŘEK ZKONTROLUJTE, ZDA BYLA VYPUŠTĚNA VODA UVNITŘ BUBNU. V PŘÍPADĚ, ŽE JE MOŽNÉ VIDĚT JAKOUKOLIV VODU, NEOTVÍREJTE DVÍŘKA.
• KDYŽ SPOTŘEBIČ VYPOUŠTÍ HORKOU VODU, DÁVEJTE POZOR, ABY NEDOŠLO K POPÁLENÍ.
• V PRŮBĚHU PRANÍ NIKDY NEDOPLŇUJTE VODU MANUÁLNĚ.
• PO DOKONČENÍ PROGRAMU, POČKEJTE DVĚ MINUTY, NEŽ OTEVŘETE DVÍŘKA SPOTŘEBIČE.

OBALY/STARÝ SPOTŘEBIČ

TOTO OZNAČENÍ ZNAMENÁ, ŽE TENTO SPOTŘEBIČ NESMÍ BÝT LIKVIDOVÁN SPOLU S OSTATNÍM KOMUNÁLNÍM ODPADEM V CELÉ EU. ABYSTE PŘEDEŠLI MOŽNÝM ŠKODÁM NA ŽIVOTNÍM PROSTŘEDÍ NEBO LIDSKÉM ZDRAVÍ V DŮSLEDKU NEKONTROLOVANÉ LIKVIDACE ODPADU, ZODPOVĚDNĚ HO RECYKLUJTE, ABYSTE PODPOŘILI UDRŽITELNÉ OPĚTOVNÉ VYUŽITÍ MATERIÁLOVÝCH ZDROJŮ. NA VRÁCENÍ POUŽITÉHO ZAŘÍZENÍ POUŽIJTE SYSTÉMY SBĚRU, NEBO SE OBRAŤTE NA PRODEJCE, OD KTERÉHO JSTE SI SPOTŘEBIČ ZAKOUPILI. VÝROBCE MŮŽE ODEVZDAT TENTO VÝROBEK NA EKOLOGICKOU RECYKLACI.

INSTALACE

■ Popis spotřebiče

Poznámka!

Příslušenství

Zátky přepravních otvorů

Přívodní hadice na studenou vodu

Přívodní hadice na teplou vodu (volitelné příslušenství)

Držák odtokové hadice (volitelné příslušenství)

Návod k obsluze

Instalace

Místo instalace

Varování!

Před instalací spotřebiče je třeba zvolit následující místo:

1. Pevný, suchý a rovný povrch
2. Vyhněte se místům s přímým slunečním zářením
3. Místo s dostatečným větráním
4. Místo s teplotou nad 0 °C
5. Uchovávejte spotřebič co nejdále od zdrojů tepla, jako jsou kamna na uhlí nebo plyn.

Vybalení pračky

Varování!

1. Zvedněte pračku a odstraňte spodní obal. Ujistěte se, zda je malá trojúhelníková pěna odstraněna spolu se spodním obalem. Pokud tomu tak není, položte spotřebič na jeho bok, pak odstraňte malou pěnu ze spodní části spotřebiče manuálně.
2. Odstraňte pásku, která zajišťuje napájecí kabel a odtokovou hadici.
3. Vyjměte z bubnu přívodní hadici.

Odstranění přepravních šroubů

Varování!

místo.

Při odstraňování přepravních šroubů provedte následující kroky:

1. Pomocí klíče uvolněte 4 šrouby a vyjměte je.
2. Uzavřete otvory pomocí zátok přepravních otvorů.
3. Odložte přepravní šrouby pro jejich použití v budoucnu.

1. Zkontrolujte, zda jsou nožičky pevně připojeny ke spotřebiči. Pokud nejsou, otočte je do jejich původní polohy dotažením matic.
2. Uvolněte pojistnou matici a otáčejte nožičkami, dokud se nebudou pevně dotýkat podlahy.
3. Nastavte nožičky a zajistěte je pomocí klíče, přičemž se ujistěte, zda je spotřebič stabilní.

Připojení hadice na přívod vody

Varování!

se u některých programů automaticky sníží.

Přívodní hadici připojte tak, jak je znázorněno, přičemž existují dva způsoby připojení přívodní hadice. 1. Připojení mezi běžnou vodovodní přípojkou a přívodní hadicí.

Uvolněte upínací matici a čtyři šrouby

Dotáhněte upínací matici

Stiskněte posuvné pouzdro, zasuňte přívodní hadici do spojovací základny

Připojení je dokončeno

1. Spojení mezi šroubovací přípojkou a přívodní hadicí.

Přípojka se závitem a přívodní hadice Speciální přípojka pro pračku

Druhý konec přívodního potrubí připojte k přívodnímu ventilu na zadní straně spotřebiče a dotáhněte potrubí pevně ve směru hodinových ručiček.

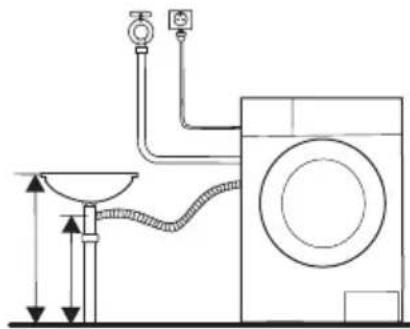

Vypouštěcí hadice

Varování!

Existují dva způsoby umístění konce vypouštěcí hadice:

1. Vložte ji do vypouštěcího otvoru.

1. Připojte ji k vodovodnímu odpadu vypouštěcího otvoru.

následujícím způsobem.

1. Před praním

① ② ③ ④ ⑤

Připojte k elektrické síti

Otevřete vodovodní přípojku

Naplňte Zavřete dvířka Přidejte prací

prostředek

Poznámka!

2. Praní

předvolené nastavení

Poznámka!

3. Po praní

Indikátory zamknutí dvířek a [Start/Pause] začnou blikat spolu se zněním zvukového signálu nebo na digitálním displeji začnou blikat dva malé body.

■ Před každým praním

napájecího ventilu a vypouštěcího systému. Pokud je spotřebič umístěn v prostředí s teplotou 0 °C nebo méně, měl by být před používáním přemístěn do prostředí s běžnou teplotou, na zajištění toho, že nebude zmrzlá hadice přívodu vody a vypouštěcí hadice.

méně pěnivý prací prostředek vhodný pro praní v pračce.

Vyndejte z kapes všechny předměty

Zavažte dlouhé tkaničky, zapněte zipy nebo knoflíky

Malé kousky vložte do sáčku na praní

Otočte tkaninu, na níž se snadno tvoří žmolky a tkaninu s dlouhým vláknem naruby

Roztřidte oblečení s různými texturami

Varování!

výrazného nevyvážení. Proto se doporučuje přidat jeden nebo více kousků oblečení, které lze prát spolu, aby bylo možné plynule odvádět vodu.

■ Dávkovač pracího prostředku

I Prostředek na předpírku
II Prostředek na hlavní praní

Tekutý prací prostředek Práškový prací prostředek Vytáhněte dávkovač

Program I II Program I II
Bavlna 30 °C		●	○
Bavlna 40 °C		●	○
Bavlna 60 °C		●	○
Bavlna 90 °C		●	○
Syntetika		●	○
Syntetika 40 °C		●	○
Čištění bubnu Mix 40 °C
Bavlna intenzivní 40 °C		●	○
Bavlna intenzivní 60 °C		●	○
Rychlé praní 45'		●	○
Rychlé praní 30'		●	○
Rychlé praní 15'		●	○

- Prostředek potřebný

○ Prostředek volitelný

Jen odstředování
Jen sušení
Máchání a odstředování			○
Jemné prádlo 30 °C		●	○
Jemné prádlo		●	○
Mix 60 °C		●	○
		●	○
Mix		●	○
ECO 40-60		●	○
Praní ve studené vodě		●	○
Praní ve studené vodě 20 °C		●	○

Poznámka!

prací prostředek nebo aviváž, doporučujeme použít trochu vody na jeho ředění. Aby se zabránilo protékání přihrádky během plnění vodou.

nižší spotřebě vody a energie.

■ Ovládací panel (PLD 106 E)

Poznámka!

① Vypínač

Slouží k vypnutí spotřebiče.

③ Možnosti

případě volby se rozsvítí indikátor.

② Start/Pauza

Stisknutím tlačítka spustíte nebo pozastavíte cyklus praní.

4 Programy

K dispozici jsou podle typu prádla.

Možnosti

startu je 0–24 hod.

Rychlost odstředování: Opakovaným stisknutím tlačítka můžete nastavit rychlost odstředování.

Program Možnost Program Možnost
	Odložený start	Extra máchání
Bavlna 30 °C	○	○
Bavlna 40 °C	○	○
Bavlna 60 °C	○	○
Bavlna 90 °C	○	○
Syntetika	○	○
Syntetika 40 °C	○	○
Čištění bubnu	○
Jen odstředování	○
Bavlna intenzivní 40 °C	○
Bavlna intenzivní 60 °C	○
Rychlé praní 45'	○
Rychlé praní 30'	○

	Odložený start	Extra máchání
Jen sušení	○
Máchání a odstředování	○	○
Jemné prádlo 30 °C	○	○
Jemné prádlo	○	○
Mix 60 °C	○	○
Mix 40 °C	○	○
Mix	○	○
Praní ve studené vodě	○	○
Praní ve studené vodě 20 °C	○	○
ECO 40-60 °C	○
Rychlé praní 15'	○

○ Prostředek volitelný

Ostatní funkce

Ztlumení akustické signalizace

Zvolte program Stisknutím tlačítka [Prewash]/[Delay] na 3 sekundy ztlumíte akustickou signalizaci.

Funkci akustické signalizace aktivujete opětovným stisknutím tlačítka na 3 sekundy. Nastavení se zachová až do následujícího resetování.

Upozornění!

Abyste prědešli nechtěné obsluze spotřebiče dětmi.

Zvolte program

Start

No Spin

Stiskněte tlačítko [Extra Rinse] a [No Spin]/[Spin Speed] na 3 sekundy, dokud nezazní akustický signál.

Upozornění!

otočit ovladač do polohy OFF (Vyp.) a nakonec zvolit požadovaný program.

Volba teploty

Možnosti volby teploty jsou: Cold (studená), 20 °C, 30 °C, 40 °C, 60 °C, 90 °C

Rychlost odstředování

Rychlost odstředování je:

800: 0-400-600-800; 1000: 0-400-600-800-1000;

1200: 0-400-600-800-1000-1200; 1300: 0-400-600-800-1000-1200-1300

Program Počáteční	rychlost (ot./min.)
	1000 1000
Bavlna 30 °C 1000 Pouze odstředování 1000
Bavlna 40 °C 800 Pouze sušení
Bavlna 60 °C 800 Máchání a odstředování
Bavlna 90 °C 800 Jemné prádlo 30 °C
Syntetika	1000 Jemné
Syntetika 40 °C	1000
Praní ve studené vodě 20 °C	1000 Mix 60
Bavlna intenzivní 40 °C	1000 Mix 40
Bavlna intenzivní 60 °C	1000 Mix
Eko 40-60	1000

pr

Program Počáteční	rychlost (ot./min.)
-
1000
600
ádlo 600
Rychlé praní 45'	800
Rychlé praní 30'	800
Rychlé praní 15'	800
1000
1000
1000

Programy

Programy jsou k dispozici podle typu prádla.

Programy

Bavlna/Normální prádlo Tkaniny odolné vůči opotřebení, tepelně odolné tkaniny vyrobené z bavlny nebo Inu.

Syntetika Praní oděvů ze syntetického vlákna, jako jsou například: košile, kabáty, smíšených tkanin. V průběhu praní úpletových tkanin, by mělo být sníženo množství pracího prostředku v důsledku jejich uvolněné konstrukce a lehké tvorby bublin.

Denní praní Je vhodný na rychlé praní několika a nepříliš znečištěných oděvů.

Bavlna EKO Pro zvýšení účinku praní se zvyšuje čas praní.

Jemné prádlo Program určen pro jemné tkaniny, které lze prát, např. vyrobené z hedvábí, saténu, syntetických vláken nebo směsových tkanin.

Čištění bubnu Program speciálně navržený pro čištění bubnu a potrubí v tomto spotřebiči.Používá sterilizaci při vysoké teplotě 90 °C, aby bylo prádlo ještě čistší. Po provedení tohoto programu není možné přidat prádlo nebo jiné praní. Když je bude ještě lepší. Zákazník může používat tento program pravidelně dle potřeby.

Pouze odstřed’ování Extra odstřed’ování.

Máchání a odstřed’ování Extra máchání s odstřed’ováním.

Mix Tento program můžete zvolit na praní těžších oděvů, které potřebují mnohem více času a energie. Používá se na každodenní praní bavlněného prádla, jako jsou prostěradla, přikrývky, povlaky na polštáře a spodní prádlo.

Rychlé praní Je vhodný na rychlé praní několika a nepříliš znečištěných oděvů.

Bavlna intenzivní Pro zvýšení účinků praní se zvyšuje čas praní.

ECO 40-60 Není možné zvolit předvolené 40 °C, Program je vhodný pro praní prádla v teplotě přibližně 40 °C - 60 °C.

Praní ve studené vodě Studená voda na praní prádla.

■ Tabulka programů praní

Model: PLD 106 E

Program Náplň (kg) Tepl. (°C)	Přednastavený čas
	6,0 Počáteční 6,0
Syntetika	3,0 Studená 2:20
Syntetika 40 °C	3,0 40 2:20
Praní ve studené vodě	6,0 Studená 1:00
Praní ve studené vodě 20 °C	6,0 20 1:01
Bavlna 30 °C	6,0 30 2:40
Bavlna 40 °C	6,0 40 2:40
Bavlna 60 °C	6,0 60 2:45
Bavlna 90 °C	6,0 90 2:50
ECO 40-60
Bavlna intenzivní 40 °C
Bavlna intenzivní 60 °C
Čištění bubnu	- 90 1:18
Pouze odstřed’ování	6,0 - 0:12
Pouze sušení	-- 0:01
Máchání a odstřed’ování	6,0 - 0:20
Jemné prádlo 30 °C	2,5 30 0:50
Jemné prádlo	2,5 Studená 0:48
Mix 60 °C	6,0 60 1:11
Mix 40 °C	6,0 40 0:59
Mix	6,0 Studená 0:59
Rychlé praní 45'	2,0 40 0:45
Rychlé praní 30'	2,0 30 0:30
Rychlé praní 15'	2,0 Studená 0:15

Program energetické zkoušky: ECO 40-60. Rychlost otáček: nejvyšší rychlost; Ostatní nastavení jsou jako předvolená.

Program energetické zkoušky: Bavlna intenzivní 60°C/40°C. Rychlost otáček: nejvyšší rychlost; Ostatní

Poznámka!

parametrů ve výše uvedené tabulce.

ÚDRŽBA

Čištění a péče

Varování!

Čištění vnějšího povrchu spotřebiče

Správná údržba pračky dokáže prodloužit její životnost. V případě potřeby je možné vyčistit povrch zředěnými, jemnými, neutrálními čisticími prostředky. Pokud dojde k přetečení vody, ihned ji otřete vlhkou tkaninou. Není dovoleno použít žádné ostré předměty.

Poznámka!

je alkohol, rozpouštědla nebo chemické produkty, atd.

Čištění bubnu

Rezavé zbytky uvnitř bubnu z kovových prvků je třeba okamžitě odstranit čisticími prostředky bez obsahu

Poznámka!

Čištění těsnění dvířek a skla

Po každém praní otřete sklo a těsnění dvířek, abyste odstranili chuchvalce a skvrny. Pokud se nahromadí chuchvalce, mohly by způsobit úniky vody.

Po každém praní vyjměte z těsnění jakékoliv mince, knoflíky a jiné předměty.

Čištění přívodního filtru

Poznámka!

Mytí filtru pod tekoucí vodou

1. Zavřete vodovodní přívod.
2. Odpojte hadici přívodu vody z uzávěru.
3. Vyčistěte filtr.
4. Opětovně připojte hadici přívodu vody.

Mytí filtru v pračce:

1. Odšroubujte přívodní potrubí ze zadní strany spotřebiče.
2. Vytáhněte filtr pomocí dlouhých kleští a po umytí ho nainstalujte zpět.
3. Pomocí kartáčku vyčistěte filtr.
4. Znovu připojte přívodní hadici.

Čištění dávkovače pracího prostředku

1. Zatlačte šipku, která se nachází na krytu prihrádky pro aviváž uvnitř dávkovače.
2. Zvedněte západku směrem nahoru a vyjměte kryt přihrádky pro aviváž a omyjte všechny drážky vodou.
3. Vratte kryt prihrádky pro aviváž na své místo a zatlačte dávkovač do původní polohy.

Stisknutím pojistky A vytáhněte dávkovač pracího prostředku

Vyčistěte dávkovač pracího prostředku pod vodou

Vyčistěte vnitřní části starým zubním kartáčkem

Zasuňte dávkovač pracího prostředku na své místo

Poznámka!

Čištění filtru vypouštěcího čerpadla

Varování!

① ② ③ ④

Otevřete servisní filtr Filtr vyjměte jeho otáčením proti směru hodinových ručiček

Odstraňte cizí předměty

zasunuty tak, aby byly zarovnané s plotnami otvorů, v opačném případě by mohlo dojít k úniku vody;

vytéct do nádoby.

průběhu cyklu praní nikdy nevyjímejte kryt čerpadla, ale vždy počkejte, dokud spotřebič neskončí cyklus a není vyprázdněn. Při vrácení krytu na jeho místo se ujistěte, zda je dobře dotažen.

■ Rešení problémů

Zkuste si nejdříve najít řešení problému v níže uvedené tabulce. Pokud řešení nenajdete, kontaktujte servisní středisko.

Problém Příčina Řešení

Nelze spustit pračku. Dvířka nejsou zavřená správně.		Opět ji spustte po zavření dvířek.Zkontrolujte, zda nedošlo k zaseknutínějakého oblečení.
Nelze otevřít dvířka.	Funguje systém bezpečnostní ochrany pračky.	Odpojte napájecí kabel a znovu spustte pračku.
Došlo k úniku vody.	Připojení mezi přívodní hadicí nebo vypouštěcí hadicí není těsné.	Zkontrolujte a upevněte vodovodní hadice. Vyčistěte vypouštěcí hadici.
V dávkovači jsou zbytky pracího prostředku.	Prací prostředek je navlhčený nebo nahromaděný.	Vyčistěte a vytřete dávkovač pracího prostředku.
Nerozsvítí se indikátor nebo displej.	Odpojení napájení. Problém s PC deskou nebo připojením kabelového svazku.	Zkontrolujte, zda nedošlo k výpadkudodávky elektrické energie a zda jesprávně připojena zástrčka napájecíhokabelu.
Abnormální hluk		Zkontrolujte, zda bylo odmontováno upevnění (šrouby). Zkontrolujte, zda jespotřebič nainstalován na pevné a rovné podlaze.

Popis Příčina Řešení

E30 Dvířka nejsou zavřená správně.		Opět spustte spotřebič po zavření dvířek.Zkontrolujte, zda nedošlo k zaseknutínějakého oblečení
E10	Problém se vstřikováním vody vprůběhu praní.	Zkontrolujte, zda není tlak vody velminízký.Dotáhněte vodovodní potrubí.Zkontrolujte, zda není zablokovaný filtrvstupního ventilu.
E21 Nadměrná doba vypouštění vody.		Zkontrolujte, zda není zablokovanávypouštěcí hadice.
E12 Voda protéká. Restartujte pračku.
Jiné problémy.	Nejdříve prosím vyzkoušejte opět spustit provoz, a pokud problém stále přetrvává,kontaktujte servisní středisko.

Poznámka!

■ Technické údaje

Napájení elektrickou energií	220 - 240 V ~, 50 Hz
MAX. proud 10 A
Standardní tlak vody 0,05 MPa - 1 MPa
Model Kapacita praní		Rozměry (Š x H x V) mm	Hmotnost Jmenovitý výkon
PLD 106 E 6,0 kg 595/400/850	52 kg 2000 W

Informační listPHILCODELEGOVANÉ NAŘÍZENÍ KOMISE (EU) 2019/2016
Název nebo ochranná známka výrobce: PHILCO
Adresa výrobce: U Sanitasu 1621 Říčany 251 01, Czech Republic
Identifikační značka modelu: PLD 106 E
Základní specifikace: Automatická pračka
Parametr Hodnota	Parametr Hodnota
Jmenovitá kapacita (kg)				Výška 85
				Hloubka 40
Třída účinnosti index EEI _w			Třída energetické účinnosti*	E
Účinnost praní index			Účinnost máchání (g/kg)
Spotřeba energie v kWh za cyklus, na základě eco 40-60 program. Aktuální spotřeba energie bude záviset na tom, jak spotřebič se používá.			Spotřeba vody litrů na cyklus, vztahuje se na program eko 40-60 .Aktuální spotřeba vody závisí na tom, jak se spotřebič používá a na tvrdosti vody.	43
Maximální teplota uvnitř používané textilie (°C)	Plná náplň 41		Zbývající vlhkost obsah (%)
Rychlost odstředování (ot./min.)	Plná náplň 1000		Účinnost sušení při odstředění	C1/2 náplň 1000
	1/4 náplň 1000
Tryání programu (h: min)	Plná náplň 3:18		Typ spotřebiče Volně stojící
	2:36
	1/4 náplň	2:36
Akustický zvuk emise hluku (dB(A) re 1 pW) (režim ždímání)	80		Třída akustických emisí hluku	C
Režim vypnuto (W)			Pohotovostní režim (W)
Odložený start (W)(pokud existuje)			Sítový pohotovostní režim (W)(pokud existuje)
Minimální doba trvání záruky nabízené dodavatelem: 24 měsíců
Tento produkt byl navržen tak, aby uvolňoval stříbrné ionty během pracího cyklu		Ne
Dodatečné informace:
Webový odkaz na web výrobce, kde jsou informace uvedené v bodě 9 přílohy II dle nařízení Komise (EU)2019/2023 nalezeno: www.philco.cz

* A (nejvyšší účinnost) až G (nejnižší účinnost)

otáček.

① Třída energetické účinnosti je od A (nejvyšší účinnost) po D (nejnižší účinnost).
2 Roční spotřeba vody a energie na základě 220 standardních cyklů praní se standardním programem při 60 °C a 40 °C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán.
③ Roční spotřeba vody a energie na základě 220 standardních cyklů praní se standardním programem při 60 °C a 40 °C s celou a poloviční náplní. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán.
4 Třída energetické účinnosti odstředování-sušení je od G (nejnižší účinnost) do A (nejvyšší účinnost).
5 Standardní program pro praní při 60 °C a standardní program pro praní při 40 °C jsou standardní programy praní. Tyto programy jsou vhodné pro praní běžně znečištěného bavlněného prádla a jsou to nejúčinnější programy z hlediska kombinované spotřeby vody a energie pro braní bavlněného prádla. Skutečná teplota vody se může lišit od deklarované teploty cyklu praní.

Zvolte vhodný typ pracího prostředku pro různé teploty praní, abyste dosáhli co nejlepšího výkonu praní při nejnižší spotřebě vody a energie.

TECHNICKÉ INFORMACE

Uchovejte si energetický štítek, návod k použití, spolu s dalšími dokumenty dodanými s přístrojem.

INFORMACE O TESTOVÁNÍ

Dodané zařízení je v souladu s EcoDesignem a EN62552. Požadavky na přístup vzduchu pro správný provoz přístroje, minimální vzdálenost od zdi a rozměry přístroje, jsou součástí tohoto návodu. V případě dalších dotazů se obraťte na výrobce.

PÉČE O ZÁKAZNÍKA A SERVIS

Vždy používejte pouze originální náhradní díly.

Označení modelu a sériové číslo naleznete na typovém štítku. Polohu typového štítku je možné změnit bez předchozího upozornění.

Originální náhradní díly pro některé konkrétní komponenty jsou k dispozici minimálně 7 nebo 10 let. Závisí to na typu komponentu a na uvedení posledního spotřebiče daného modelu na trh.

Při kontaktování našeho autorizovaného servisu mějte k dispozici modelové označení, sériové číslo a popis závady.

Pro stažení dokumentů navštivte www.philco.cz.

Změny vyhrazeny bez předchozího upozornění.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Originál tohoto návodu k obsluze je v českém jazyce.

Práčka

NÁVOD NA OBSLUHU

PHILCO

Prečítajte si tento návod

1. Uvolnite poistnú maticu a otáčajte nožičkami dovtedy, pokial' sa nebudú pevne dotýkať podlahy.
2. Nastavte nožičky a zaistite ich pomocou klúča, pričom sa uistite, či je spotrebič stabilný.

Zdvihnutie

Zníženie

Uvolnite upínaciu maticu a štyri skrutky

1. Pripojte ju k odtokovému potrubiu vypúštacieho otvoru.

Naplňte Zatvorte dvierka Pridajte prací

Tekutý prací prostriedok Práškový prací prostriedok Vytiahnite dávkovač

Upozornenie!

Program I II Program I II
Bavlna 30 °C		●	○
Bavlna 40 °C		●	○
Bavlna 60 °C		●	○
Bavlna 90 °C		●	○
Syntetika		●	○
Syntetika 40 °C		●	○
Čistenie bubna Mix 40 °C
Bavlna intenzívny 40 °C		●	○
Bavlna intenzívny 60 °C		●	○
Rýchle pranie 45'		●	○
Rýchle pranie 30'		●	○
Rýchle pranie 15'		●	○

■ Ovládací panel (PLD 106 E)

Poznámka!

① Vypínač

ovládač do polohy OFF (Vyp.) a nakoniec zvolit požadovaný program.

Volba teploty

Možnosti vol'by teploty sú: Cold (studená), 20 °C, 30 °C, 40 °C, 60 °C, 90 °C

Rýchlost' odstredovania je:

Program Počiatočná	rýchlost' (ot./min.)
	1000 1000
Bavlna 30 °C 1000 lba odstred'ovanie	1000
Bavlna 60 °C 800 Plákanie a odstred'ovanie	1000
Bavlna 90 °C 800 Jemná bielizeň	30 °C
Syntetika	1000 Jemná
Syntetika 40 °C	1000
Pranie v studenej vode 20 °C	1000 Mix 60
Bavlna intenzívny 40 °C	1000 Mix 40
Bavlna intenzívny 60 °C	1000 Mix

bi

Čistenie a starostlivost'

Varovanie!

Umývanie filtra v práčke:

Stlačením poistky A vytiahnite dávkovač pracieho prostriedku

voda. V priebehu cyklu prania nikdy nevyberajte kryt čerpadla, ale vždy počkajte dovtedy, pokiaľ spotrebič neskončí cyklus a nie je vyprázdnený. Pri vrátení krytu na jeho miesto sa uistite, či je dobre dotiahnutý.

■ Riešenie problémov

servisné stredisko.

Pri kontaktovaní nášho autorizovaného servisu majte k dispozícii modelové označenie, sériové číslo a popis chyby.

Pre stiahnutie dokumentov navštívte www.philco.sk.

Obalové materiály zlikvidujte na verejnom mieste pre likvidáciu odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTREBIČOV

Originál tohto návodu na obsluhu je v českom jazyku.

Pralka

INSTRUKCJA OBSŁUGI

PHILCO

Výrobce/Manufacturer:

Fast CR, a.s.

U Sanitasu 1621

Ríčany 251 01, CZECH REPUBLIC

Distributor:

FAST PLUS, a.s.

Na pántoch 18

831 06 Bratislava, SLOVAKIA

Distributor:

FAST POLAND Sp. z o. o.

Kwietniowa 36
