NÁVOD K OBSLUZE SMART P2 iGET

Instalační manuál CZ

P2

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

Bezpečnostní opatření

1. Nepokládejte žádné těžké nebo ostré předměty na zařízení.
2. Nevystavujte zařízení přímému slunečnímu a teplenému záření a nesmí být zakrýváno.
3. Nevystavujte zařízení prostředí s vyšší nebo nižší teplotou než je doporučená.
4. Nevystavujte zařízení prašnému prostředí, a vlhkému prostředí nesplňující doporučené hodnoty včetně deště a kapalin.
5. Nepoužívejte žádné korosivní čisticí prostředky k čištění zařízení.
6. Nevystavujte zařízení silnému magnetickému nebo elektronickému rušení.
7. Nepoužívejte jiné napájecí adapté nebo baterie než ty, které jsou pro provoz určené.
8. Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce.
9. Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo v průvodní dokumentaci

znamená, že použité elektrické nebo elektronické výrobky nesmí být

likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických

a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

1. Není určeno k používání v blízkosti vody, např. vedle vany, umyvadla, dřezu, výlevky, ve vlhkém sklepě nebo u bazénu.

SECURITY P2 – Drátový pohybový PIR detektor

• Detektor musí být umístěn ve vnitřních prostorách na pevném podkladu.
• Vzdálenost pro připojení k hlavní jednotce závisí na typu použitého propojovacího kabelu, pro běžné velikosti domu dosah bezproblémový.

Instalace:

1) Otevření

Vyšroubujte šroub ve spodní části detektoru a odejměte horní kryt. Otočením plastového šroubu uvnitř na desce je možné pro lepší montáž také vyjmout desku plošných spojů, viz. obr. níže.

2) Vedení a napájení

Kabely pro zapojení alarmů a detektorů a napájecí adaptér doporučujeme zakoupit v obchodech s elektronikou. Také je možné použít např. kabel kategorie CAT5E UTP nebo vyšší. Pro propojení detektoru s alarmem a napájením je nutné použít celkem 4 drátky. 2 drátky jsou pro připojení k alarmu, a 2 pro připojení napájecího adaptéru.

Dle obrázku provedte zapojení napájecího zdroje (nutné dokoupit, 9 \~ 12 VDC, 0,5 / 1,2 A). Napájecí zdroj nemusí být umístěn ihned u detektoru, to je nežádoucí, lepší jej umístit do bezpečnější části domu a vhodné také bývá záložní napájení. Na svorky označené ALARM připojte dva konektory z alarmu, jeden s označením Z a druhý GND. Na svorky TAMP je možné připojit další PIR detektor a takto vytvořit několik detektorů spárovaných za sebou.

3) Uchycení a úhly záběru

Držák, který je součástí balení, je možné připevnit na detektor a poté detektor natačet. Další možností je držák k detektoru nepřídávat ale využít vyznačených prolisů v plastu a

upevnit přímo k pevnému nevibrujícímu povrchu. Úhly záběru PIR detektoru jsou znázorněny na obr. níže.

3) Zapojení k alarmu iGET

Jeden drátek detektoru připojte do jedné ze svorek Z1 až Z7. Druhý drátek detektoru připojte do svorky GND.

Pozor!

Na každou ze svorek Z1 až Z7 je možné připojit pouze jeden drátek, zatímco na každou ze svorek GND je možné připojit až 3 drátky.

Více k zapojení je dostupné v manuálu pro alarm.

4) Nastavení v alarmu iGET

Drátové detektory není nutné s alarmem „spárovat“ tak jako detektory bezdrátové.

Jsou již spárovány dle zvolené svorky:

Svorka na alarmu	Číslo detektoru pro nastavení
Z1	93
Z2	94
Z3	95
Z4	96
Z5	97
Z6	98
Z7	99

Nyní je možné provést programování detektoru, viz. níže.

5) Programování detektoru

Pokud chcete upravit nastavení drátového detektoru, jako např. vypnutí sirény při spuštění alarmu, nastavení zpoždění apod., použijte programování detektorů. V režimu nastavení zadejte [60], poté zadejte číslo drátového detektoru [93\~99, dle zvolené svorky viz. tabulka výše], poté zadejte typ defenzivní zóny [1\~4], poté zadejte číslo lokality defenzivní zóny [1\~8], a poté zapněte nebo vypněte sirénu [0/1], nakonec vše potvrdťe stiskem [#]. Hlavní jednotka vydá dlouhé pípnutí.

Způsob použití: [60] ⇒[AA] ⇒[B] ⇒[C] ⇒[D] ⇒[#]

AA: číslo detektoru [93\~99]

B: typ defenzivní zóny může být:

[1]: defenzivní zóna v reálném čase
[2]: defenzivní zóna se zpožděním (defaultně 40s, nastavení viz. bod 14.)
[3]: 24 hodinová defenzivní zóna
[4]: obejití defenzivní zóny

C: lokalita defenzivní zóny

[1] SOS Alarm

[2] Požární Alarm

[3] Únik plynu

[4] Alarm dveří

[5] Alarm Hala

[6] Okenní Alarm

[7] Alarm Pokoj 1

[8] Alarm Pokoj 2

Příklad: nastavení detektoru č. 94 na režim se zpožděním, zapnutý alarm Hala a siréna: Způsob použití: [60] ⇒[94] ⇒[2] ⇒[5] ⇒[1] ⇒[#]

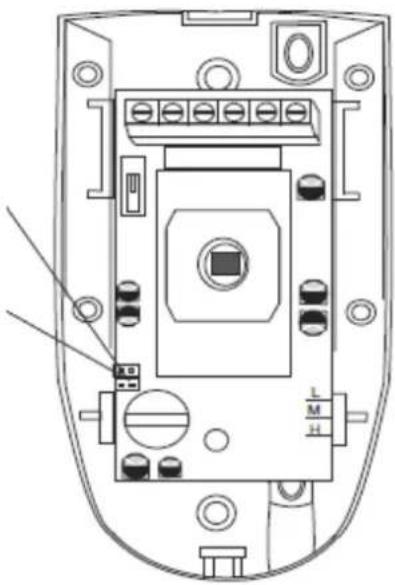

6) Nastavení citlivosti PIR detektoru

Citlivost	Počet pulzů	Jumper 1P	Jumper 2P
Vysoká	1 pulz	Zapojen	Vypojen
Střední	2 pulz	Vypojen	Zapojen
Nízká	3 pulzy	Vypojen	Vypojen

Dodržujte pravidla pro práci s elektrickými přístroji a instalaci provádějte opatrně.

Prohlášení o shodě:

Společnost Intelek spol. s r.o. (Shenzhen Chitongda Electronic CO.,LTD) tímto prohlašuje, že všechna zařízení SECURITY P2 (SY-03) jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/EC. Produkty jsou určeny pro prodej bez omezení v České republice, Slovensku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.iget.eu.

iGET SECURITY

Inštalační manuál SK

P2

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

SECURITY P2 – Drôtový pohybový PIR detektor

Jeden drôt detektoru pripojte do jednej zo svoriek Z1 až Z7. Druhý drôt detektoru pripojte do svorky GND.

Pozor!

Drôtové detektory nie je nutné s alarmom „spárovat“ tak ako detektory bezdrôtové.

AA: číslo detektoru [93\~99]
