NÁVOD NA OBSLUHU SMART P2 iGET

Bezpečnostné opatrenia

1. Neklad'te žiadne t'ažké alebo ostré predmety na zariadenie.
2. Nevystavujte zariadenie priamemu slnečnému a tepelnému žiareniu a nesmie byť zakrývané.
3. Nevystavujte zariadenie prostrediu s vyššou alebo nižšou teplotou, než je odporučená.
4. Nevystavujte zariadenie prašnému prostrediu a vlhkému prostrediu, nesplňajúce doporučené hodnoty vrátane dažďa a kvapalín.
5. Nepoužívajte žiadne korozívne čistiace prostriedky k čisteniu zariadenia.
6. Nevystavujte zariadenie silnému magnetickému alebo elektronickému rušeniu.
7. Nepoužívajte iné napájacie adaptéry alebo batérie než tie, ktoré sú pre prevádzku určené.
8. Záručné opravy zariadenia uplatňujte u svojho predajcu. V prípade technických problémov a otázok kontaktujte svojho predajcu.
9. Pre domácnosti: Uvedený symbol (preškrtnutý kôš) na výrobku alebo v sprievodnej

dokumentácií znamená, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie odovzdajte výrobok na určených zberných miestach, kde budú prijaté zdarma. Správnou likvidáciou tohto produktu pomôžete zachovat' cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a l'udské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácií tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Informácie pre užívatel'ov k likvidácií elektrických a elektronických zariadení (firemné a podnikové použitie): Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vášho predajcu alebo dodávatel'a. Informácie pre

užívateľov k likvidácií elektrických a elektronických zariadení v ostatných krajinách mimo Európsku úniu: Vyššie uvedený symbol (preškrtnutý kôš) je platný len v krajinách Európskej únie. Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vašich úradov alebo predajcu zariadenia. Všetko vyjadruje symbol preškrtnutého kontajnera na výrobku, obale alebo tlačených materiáloch.

1. Nie je určený k používaniu v blízkosti vody, napr. vedľa vane, umývadla, drezu, výlevky, vo vlhkej pivnici alebo pri bazéne.

Prevádzková teplota:

$$ - 1 0 ^ {\circ} \mathrm{C} \sim + 5 0 ^ {\circ} \mathrm{C} $$

Prevádzková vlhkost:

$$ 5 \% \sim 95 \% $$

Napájanie:

nutné dokúpiť adaptér!

$$ 9 \sim 1 2 \mathrm{VDC} $$

$$ 0, 5 / 1, 2 \mathrm{A} $$

Odporúčanie:

• Detektor musí byť umiestnený vo vnútorných priestoroch na pevnom podklade.
• Vzdialenost' pre pripojenie k hlavnej jednotke závisí na type použitého pripojovacieho káblu, pre bežné vel'kosti domov dosah bez problémov.

Inštalácia:

1) Otváranie

Vyskrutkujte skrutku v spodnej časti detektoru a odnímte horný kryt. Otočením plastovej skrutky vo vnútri na doske je možné pre lepšiu montáž taktiež odobrať dosku plošných spojov, viď. obr. nižšie.

Káble pre zapojenie alarmu a detektoru a napájací adaptér odporúčame zakúpiť v obchodoch s elektronikou. Taktiež je možné použiť, napr. kábel kategórie CAT5E UTP alebo vyššej. Pre prepojenie detektoru s alarmom a napájaním je nutné použiť celkom 4 drôty. Dva drôty slúžia pre pripojenie k alarmu a dva pre pripojenie napájacieho adaptéru.

Podl'a obrázku spravte zapojenie napájacieho zdroja (nutné dokúpiť, 9 \~ 12 VDC, 0,5 / 1,2 A). Napájací zdroj nemusí byť umiestnený hned' pri detektore, to je nežiaduce, lepšie je umiestniť ho do bezpečnejšej časti domu a vhodné taktiež býva záložné napájanie. Na svorky označené ALARM pripojte dva konektory z alarmu, jeden s označením Z a druhý GND. Na svorky TAMP je možné pripojiť d'alší PIR detektor a takto vytvorit' niekol’ko detektorov spárovaných za sebou.

3) Uchytenie a uhly záberu

Držiak, ktorý je súčasťou balenia, je možné pripevnit na detektor a potom detektor natáčat. ďalšia možnosťou je držiak k detektoru nepridávať ale využit vyznačených prelisov v plaste

a upevnit priamo k pevnému nevibrujúcemu povrchu. Uhly záberu PIR detektora sú znázornené na obr. nižšie.

Na každou zo svoriek Z1 až Z7 je možné pripojiť len jeden drôt, zatial’ čo na každú zo svoriek GND je možné pripojiť až tri drôty.

Viac k zapojeniu je dostupné v manuály pre alarm.

4) Nastavenie v alarme iGET

Sú už totiž spárované podľa zvolenej svorky:

Svorka na alarme	Číslo detektoru pre nastavenie
Z1	93
Z2	94
Z3	95
Z4	96
Z5	97
Z6	98
Z7	99

Teraz je možné spravit programovanie detektoru, vid. nižšie.

5) Programovanie detektoru

Pokial' chcete upravit nastavenie drôtového detektoru, ako napr. vypnutie sirény pri spustení alarmu, nastavenie oneskorenia apod., použite programovanie detektoru. V režime nastavenia zadajte [60], potom zadajte číslo drôtového detektoru [93\~99, podl'a zvolenej svorky vid'. tabul'ka vyššie], potom zadajte typ defenzívnej zóny [1\~4], potom zadajte číslo lokality defenzívnej zóny [1\~8], a potom zapnite alebo vypnite sirénu [0/1], nakoniec všetko potvrdte stlačením [#]. Hlavná jednotka vydá dlhé pípnutie.

B: typ defenzívnej zóny môže byt:

[1]: defenzívna zóna v reálnom čase
[2]: defenzívna zóna s oneskorením (defaultne 40s, nastavenie viz. Bod 14.)
[3]: 24 hodinová defenzívna zóna
[4]: obídenie defenzívnej zóny

C: lokalita defenzívnej zóny

[1] SOS Alarm

[2] Požiarny Alarm

[3] Únik plynu

[4] Alarm dverí

[5] Alarm Hala

[6] Okenný Alarm

[7] Alarm Izba 1

[8] Alarm Izba 2

D: siréna Zapnutá/Vypnutá: [0] Vypnutá, [1] Zapnutá

Príklad: nastavenie detektoru č. 94 na režim s oneskorením, zapnutý alarm Hala a siréna:

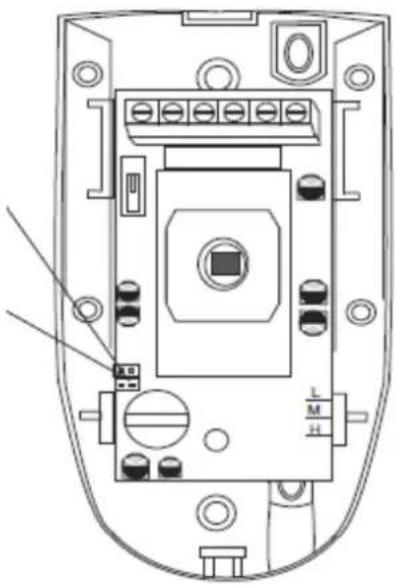

Citlivosť	Počet pulzov	Jumper 1P	Jumper 2P
Vysoká	1 pulz	Zapojený	Vypojený
Stredná	2 pulzy	Vypojený	Zapojený
Nízka	3 pulzy	Vypojený	Vypojený

Dodržujte pravidla pre prácu s elektrickými prístrojmi a inštaláciu robte opatrne.

Prehlásenie o zhode:

Spoločnosť Intelek spol. s r.o. (Shenzhen Chitongda Electronic CO.,LTD) týmto prehlasuje, že všetky zariadenia SECURITY P2 (SY-03) sú v zhode s základnými požiadavkami a dálšími príslušnými ustanoveniami smernice 1999/5/EC. Produkty sú určené pre predaj bez obmedzenia v Českej republike, Slovenskej republike a v dálších členských krajinách EU. Záručná doba je na produkty 24 mesiacov, pokial' nie je stanovené inak. Prehlásenie o zhode možno stiahnuť z

webu www.iget.eu.
