NÁVOD K OBSLUZE F80HD iGET

Uživatelský manuál / Užívatel'ský manuál

pro produkt / pre product

GUARD F80 HD

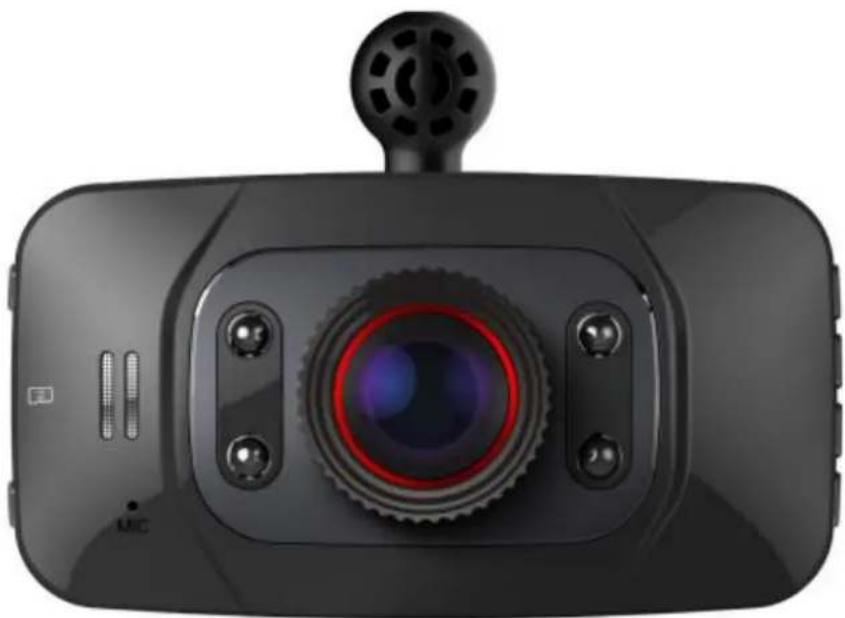

Vážení uživatelé

Děkujeme za zakoupení tohoto produktu, DVR kamery do auta s vysokým rozlišením. Pro tento produkt je charakteristická jeho pokročilá technologie, unikátní vzhled a rozmanitost funkcí. Tento manuál poskytuje detailní instrukce k použití produktu a informace o produktu včetně technické specifikace. Proto si prosím před použitím produktu tento manuál pozorně přečtěte. Prosíme, dodržujte instrukce uvedené v tomto manuálu. Doufáme, že produkt plně splní vaše požadavky a bude Vám dobře sloužit!

Vložení a vyjmutí pamět'ové karty

1. Paměťovou kartu opatrně zasuňte do slotu pro paměťovou kartu, dbejte na směr vložení karty dle nákresu u slotu. Jemně dotlačte kartu, dokud nebude nevně držet ve slotu zařízení.

2. Pokud chcete paměťovou kartu vyjmout, jemně na ni zatlačte, jakmile zaklapne mechanismus držící kartu, můžete ji vyjmout yen ze zařízení.

3. Pokud není připojena žádná paměťová karta, na displeji se automaticky objeví upozornění na nedostatek pamětí "Paměť je plná".

Upozornění:

1. Dbejte zvýšené pozornosti na směr, jakým paměťovou kartu zasunujete do slotu. Připojením karty špatným směrem se může karta i slot pro kartu poškodit.

2. Jakmile je karta správně připojena k zařízení, kamera kartu nastaví k použití.

3. Dokumenty a data uložené na kartě byste si měli vždy zálohovat. Za případnou ztrátu dat nemůžeme brát zodnovědnost.

4. Po prvním připojení paměťové karty použijte funkci "Formátovat" z nabídky "Nastavení" pro naformátování paměťové karty.

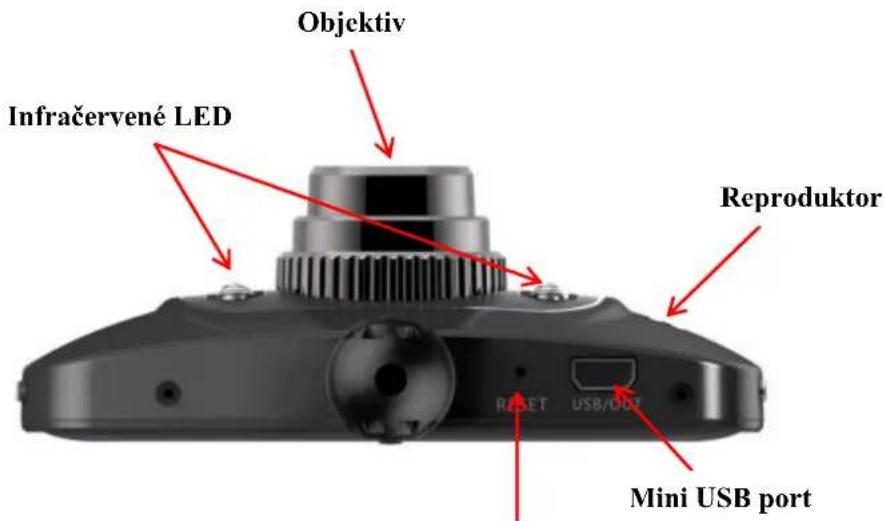

Popis produktu

• Kompaktní mini DVR s vysokým HD rozlišením
  • 2.7"LTPS TFT LCD
• Objektiv s velkou ohniskovou vzdáleností a vysokým rozlišením snímané scény
  • Video kodek: H264
  • Zabudovaný mikrofon a reproduktor
• Možnost nahrávat/přehrávat video i během nabíjení
• Podpora microSD paměťových karet
• Noční režim pro pořizování fotografií a videa za snížené viditelnosti
• Detekce pohybu

Jednotlivé parametry, funkce a vzhled se mohou lišit v závislosti na jednotlivých verzích a updatech. Přesné parametry a další informace k produktu najdete na stránkách www.iget.eu. Tiskové chyby vyhrazeny.

Počet fotografií a délka videa dle velikosti karty (pouze orientační)

TF Card	(HD)	(D1)	(640P)	1280*1024 (1M)	1600*1200 (2M)	2048*1536 (3M)	2592*1944 (5M)
16G	240 min	298 min	530 min	12160(pcs)	11500(pcs)	10960(pcs)	9440(pcs)
8G	120 min	149 min	265 min	6080(pcs)	5890(pcs)	5530(pcs)	4720(pcs)
4G	60 min	74 min	132 min	3040(pcs)	2900(pcs)	2760(pcs)	2360(pcs)
2G	30 min	37 min	66 min	1520(pcs)	1450(pcs)	1380(pcs)	1180(pcs)
1G	15 min	18 min	33 min	760(pcs)	725(pcs)	690(pcs)	590(pcs)

Upozornění: Počet snímků, které mohou být pořízeny, velmi závisí na nastavení kamery, zachycované scéně a zaplnění paměťové karty.

Tlačítko RESET

Nabíjení:

Během prvních tří nabíjecích cyklů nabíjejte baterii, jen když je zcela vybita a nabíjejte ji po dobu alespoň 6 hodin, dokud se zcela nedobije.

V zařízení je zabudovaná lithiová baterie, která je určena pro opakované dobíjení. Při prvním dobíjení použijte jeden z následujících postupů:

1. Připojte kameru pomocí USB kabelu k počítači.
2. Připojte kameru k napájecímu adaptéru pomocí USB kabelu a adaptér zasuňte do elektrické zásuvky. (adaptér není součástí balení)

Upozornění:

1. Pokud se baterie vybije na minimum, kamera se automaticky vypne, pro další používání zařízení musíte kameru připojit na dobíjení.
2. Modře svíticí indikátor stavu baterie znamená, že baterie se právě dobíjí. Jakmile je baterie plně dobita, modrý indikátor zhasne.

Pokyny k použití

Zapnutí/vypnutí kamery a přepínání mezi módy

1. Stisknutím ⏻ po dobu 3 sekund zapnete zařízení.
2. Po zapnutí se kamera automaticky nastaví do módu video. Stiskem tlačítka OK můžete začít ihned natáčet. Pro skončení natáčení klikněte znovu na tlačitko OK, natočený záznam se automaticky uloží na paměťovou kartu.
3. Pro přepínání mezi módy použijte tlačítko MODE. Módy se budou měnit v postupném pořadí: fotoaparát, nahrávání zvuku (diktafon), přehrávání záznamů. Dalším stiskem tlačítka MODE se vrátíte na začátek, tedy na mód natáčení videozáznamu.
4. Pokud chcete zařízení vypnout, stiskněte a držte tlačítko ⏻ po dobu 3 vteřin.

Menu Nastavení

Nastavení videa / Systémové nastavení

Zapněte zařízení stiskem tlačítka Vyp. / Zap. Kamera se automaticky zapne do módu Nahrávání videa. Stiskem tlačítka MENU se dostanete do nabídky nastavení. Stiskem tlačítka MODE lze přepínat mezi módy Nastavení videa a Systémové nastavení.

Pro pohyb v menu použijte směrová tlačítka NAHORU a DOLŮ. Pro potvrzení každé volby stiskněte tlačítko OK. Pro ukončení úprav, krok zpět a návrat na hlavní obrazovku stiskněte tlačítko MENU.

Nastavení módu Nahrávání videa

1. Vel. videa: 1920x1080 (softwarově přepočítané – nejedná se o plnohodnotné FHD) 1280x720 848x480 640x480
2. Zobr. data: Vyp. / Datum / Datum a čas
3. Detekce pohybu: Vyp. / Zap.
4. Opak. nahrávání: Vyp. / Zap.
5. Délka smyčky: 2min. / 5min. / 10min.
6. Zpoždění vypnutí: Vyp. / 10min. / 20min.
7. Záznam zvuku: Zap. / Vyp.

Systémové nastavení

1. Zvuky: Závěrka: Zap. / Vyp. (změna pomocí tlačítka MODE)
   Uvítací zvuk: Žádný / 1 / 2 / 3 (změna pomocí tlačítka MODE)
   Zvuk kláves: Zap. / Vyp. (změna pomocí tlačítka MODE)
   Hlasitost: 3 / 2 / 1 / 0 (změna pomocí tlačítka MODE)

2. Napáj. frekvence: 50Hz / 60Hz

3. Úsporný režim: 1min. / 3min. / 5min. / Vyp.

4. Spořič displeje: 30sec. / 1min. / 2min. / Vyp.

5. Datum a čas: Nastavte aktuální datum a čas.

6. Jazyk: Pomocí šipek vyberte požadovaný jazyk.

7. TV Out (současná verze tuto funkci nepodporuje)

8. Úvodní obrázek: Vyp. / Systém / Můj obrázek

9. Formátovat: Ano / Ne

10. LED (přisvícení): Vyp. / Zap.

11. Resetovat vše: Ano / Ne

12. Verze: Zde zjistíte verzi zařízení

Nastavení módu Fotoaparát

1. Rozlišení: 5M / 3M / 2M / 1M
2. Kvalita: Velmi jemný / Jemný / Normální
3. Expozice: -2.0 až +2.0
4. Režim focení: Vyp. / Samospoušt' 2s / Samospoušt' 10s / Série
5. Zobr. Data: Vyp. / Datum a čas

Nastavení módu Přehrávání záznamů

1. Zamknout: Zamknout/Odemknout tento soub.: Ano / Ne
2. Zamknout vše: Ano / Ne
3. Odemknout vše: Ano / Ne
4. Vymazat: Samostatně / Vše
5. Prezentace: Start / Interval / Opakování
6. Hlasová poznámka: Přidat / Odstranit
7. Úvodní obrázek: Nastavit / Storno

Funkce

Opakované nahrávání

Po nastavení daného času smyčky se po stisknutí tlačítka OK vždy nahraje stopa o zvolené délce (2 min. / 5 min. / 10 min.). Pokud na paměťové kartě nezbývá volné místo, automaticky se začnou přepisovat nejstarší záznamy a natáčení videa bude pokračovat.

Zpoždění vypnutí

Pomocí této funkce nastavíte čas, po kterém se kamera vypne po přerušení dobíjení. (10 minut / 20 minut). V případě nastavení možnosti „Vyp.“ se zařízení vypne ihned po přerušení dobíjení.

Opakované nahrávání během nabíjení

Po připojení zařízení ke zdroji elektrické energie se zařízení automaticky zapne a aktivuje se mód Video. Délka smyčky pro ukládání videa je defaultně 2 minuty. Jakmile na paměťové kartě nezbývá dostatek volného místa, automaticky se začnou přepisovat nejstarší záznamy a natáčení videa bude pokračovat. Pro ukončení natáčení zmáčkněte tlačítko OK.

Upozornění:

1. Pokud je zařízení připojeno k počítači nebo elektrickému adaptéru a nelze používat mód Nahrávání videa, vypněte přístroj, odpojte a připojte napájecí kabel a znovu přístroj zapněte.
2. Pokud chcete funkci Opakované nahrávání vypnout, klikněte na MENU a najděte položku „Opak. nahrávání“ a zvolte „Vyp.“. Pokud je zvoleno 2min, 5min, 10min, opakované nahrávání je zapnuto.
3. Použití príbaleného napájecího adaptéru nebo běžně dostupného adaptéru nemá na funkci zařízení během procesu dobíjení vliv.
4. Opakované nahrávání můžete nastavit na 2 minutu, 5minut nebo 10minut.

Mód fotoaparátu

1. Zapněte zařízení. Jedním kliknutím na MODE, změňte mód na Fotoaparát. V levém horním rohu se zobrazí symbol indikující spuštění režimu fotoaparátu.
2. Pro digitální přiblížení a oddálení foceného objektu použijte směrové kláves NAHORU a DOLŮ. V případě použití zoom se ujistěte, že kameru držíte opravdu pevně.
3. Pro pořízení fotografie používejte tlačítko OK. Pořízení fotografie je doprovázené zvukem uzávěru (lze v nastavení vypnout).
4. Samospoušt' a další funkce:

V Módu fotoaparátu stiskněte MENU a najděte položku Režim foceni. Vyberte z daných možností a pro potvrzení stiskněte OK.

Mód diktafonu

1. Zapněte zařízení. Dvojím kliknutím na MODE, změňte mód na Diktafon. V levém horním rohu se zobrazí symbol indikující spuštění režimu diktafonu.
2. Stisknutím tlačítka OK zahájíte nahrávání zvuku.
3. Stisknutím šipky NAHORU nahrávání zvuku pozastavíte (pauza), následným stisknutím v nahrávání pokračujete.
4. Pro ukončení nahrávání zvuku a uložení záznamu stiskněte OK.
5. Nahrávání další zvukové stopy zahájíte opětovným stisknutím tlačítka OK.

Mód přehrávání záznamů

1. Zapněte zařízení. Trojím kliknutím na MODE, změňte mód na Přehrávání záznamů. V levém horním rohu se zobrazi symbol indikující spuštění režimu přehráváním záznamů
2. Šipkami NAHORU a DOLŮ si vyberte požadovaný záznam.
3. Stisknutím OK spustíte vybraný záznam. Následným stisknutím OK přehrávání pozastavíte.
4. Šipkami NAHORU a DOLŮ můžete záznam obousměrně přetáčet.
5. Pro zastavení záznamu a návrat do výběru záznamu stiskněte tlačítko MENU.

Specifikace produktu

Snímací prvek	CMOS
Čočka	Širokoúhlá 120°
Rozsah zaostření	12cm~neomezeně
Displej	2.7” LTPS TFT LCD
Kvalita obrazu	1Mpx ,2Mpx ,3Mpx, 5Mpx
Video formát	AVI (H.264)
Video	FHD 1920x1080 (30 snímku/s) softwarové přepočítané – nejedná se o plnohodnotné FHD, HD 1280x720(30 snímku/s);D1 848x480(30 snímku/s); 640x480 (30 snímku/s)
Paměť	Externí slot: MicroSD až 32GB)
Uzávěr	Elektronický
Rychlost uzávěru	1/2~1/1,000s
Konektor	USB2.0
Baterie	260mAh
Zoom	4x digitální zoom
USB	USB2.0
Rozměry/Hmotnost	87mm*47mm*34mm
Pracovní teplota/vlhkost	0~40°C / 10%~80%

Řešení potíží

Zařízení přestalo fotit nebo natáčet videa.

a) Ujistěte se, že na pamět'ové kartě zbývá dostatek volného místa, pokud ne, vyměňte ji nebo odstraňte některá data.
b) Ujistěte se, že paměťová karta je zapojena správným způsobem.
c) Změňte rozlišení objektivu v menu nastavení.

Obraz nebo video jsou rozmazané.

Očistěte sklo objektivu jemným hadříkem.

Tip: Pokud zařízení přestane zcela reagovat, restartujte jej pomocí malého tlačítka Reset hned vedle napájecího miniUSB portu. Zařízení poté zapněte.

Další informace

1) Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem.

Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce. Dodržujte pravidla pro práci s elektrickými zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Prohlášení o shodě:

Společnost Intelek spol. s.r.o. (Eken (HK) Electronics Co., Ltd.) tímto prohlašuje, že všechna zařízení F80 HD jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2004/108/EC.

Produkty jsou určeny pro prodej bez omezení v České republice, Slovensku, Polsku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.iget.eu.

Výhradní dovozce produktů iGET pro ČR:

INTELEK spol. s r.o., Vlárská 22, 627 00 Brno

web: http://www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

Copyright © 2013 Intelek spol. s r.o. Všechna práva vyhrazena.

Vážení užívatelia

2,7" LCD displej

Nabíjanie:

Počas prvých troch nabíjacích cyklov nabíjajte batériu, len keď je úplne vybitá a nabíjajte ju po dobu aspoň 6 hodín, kým sa úplne nenabije.

1. Ak sa batéria vybije na minimum, kamera sa automaticky vypne, pre d'alšie používanie zariadenia musíte kameru pripojit' na dobíjanie.
2. Modro svietiaci indikátor stavu batérie znamená, že batéria sa práve dobíja. Ako náhle je batéria plne dobitá, modrý indikátor zhasne.

Pokyny na použitie

Zapnite zariadenie stlačením tlačidla Vyp./ Zap. Kamera sa automaticky zapne do módu nahrávania video. Stlačením tlačidla MENU sa dostanete do ponuky nastavení. Stlačením tlačidla MODE možno prepínat' medzi módmi Nastavenie video a Systémové nastavenia.

Pre pohyb v menu použite smerové tlačidlá HORE a DOLE. Pre potvrdenie každej vol'by stlačte tlačidlo OK. Pre ukončenie úprav, krok spät' a návrat na hlavnú obrazovku stlačte tlačidlo MENU.

Opakované nahrávanie

Opakované nahrávanie počas nabíjania

1. Zapnite zariadenie, trojitým kliknutím na MODE zmeňte mód na Prehrávanie záznamov. Vľavom hornom rohu sa zobrazí symbol indikuje zavedenie režimu prehrávaní záznamov
2. Šípkami HORE a DOLE si vyberte požadovaný záznam.
3. Stlačením OK spustíte vybraný záznam. Následným stlačením OK prehrávanie pozastavíte.
4. Šípkami HORE a DOLE môžete záznam obojsmerne pretáčat'.
5. Pre zastavenie záznamu a návrat do výberu záznamu stlačte tlačidlo MENU.
