CD 111 USB - Autorrádio ECG - Bezplatný návod k obsluze

Typ produktu	Autorádio s CD a USB
Značka	ECG
Model	CD 111 USB
Rozměry (přibl.)	180 x 50 x 100 mm (1 DIN standard)
Hmotnost (přibl.)	0.5 kg
Napájení	12V DC (záporné uzemnění)
Maximální výkon	4 x 20W RMS (typický)
Podporovaná média	CD, CD-R, CD-RW, USB flash disk
Rozhlasová pásma	FM, AM (SV/DV)
Přehrávání z USB	Soubory MP3 a WMA
Ekvalizér	Předvolby ekvalizéru (Rock, Pop, Classic atd.)
Displej	LCD s podsvícením
Funkce hodin	Ano, s režimem 12/24 hodin
Dálkové ovládání	Součástí balení (infračervené)
AUX vstup	3.5 mm jack na předním panelu
Pokyny k čištění	Otřete měkkým suchým hadříkem; vyhýbejte se rozpouštědlům
Bezpečnostní opatření	Použijte správnou hodnotu pojistky; chraňte před vlhkostí a extrémními teplotami
Náhradní díly / Opravitelnost	Vyměnitelná pojistka; pro vnitřní opravy se obraťte na autorizovaný servis
Obecné informace	Obsahuje ISO konektor pro snadnou instalaci

Často kladené otázky - CD 111 USB ECG

Jak nainstalovat autorádio ECU CD 111 USB?

Nejprve odpojte autobaterii. Pomocí přiložených ISO konektorů připojte kabeláž vašeho vozu. Zasuňte jednotku do 1 DIN slotu a zajistěte pomocí demontážních klíčů nebo šroubů. Znovu připojte baterii a otestujte.

Jak mohu přehrávat hudbu z USB disku?

Vložte USB disk naformátovaný na FAT32 se soubory MP3 nebo WMA do USB portu na předním panelu. Autorádio automaticky detekuje a spustí přehrávání. Pomocí tlačítka SRC vyberte režim USB.

Jak nastavit hodiny na CD 111 USB?

Stiskněte a podržte tlačítko CLK, dokud nezačnou blikat hodiny. Otočným ovladačem VOL nastavte hodiny, poté znovu stiskněte CLK pro nastavení minut. Pro potvrzení stiskněte CLK ještě jednou.

Jak zlepšit příjem FM rádia?

Ujistěte se, že je anténa plně vysunuta a správně připojena k anténnímu konektoru na zadní straně jednotky. Vyhněte se kovovým fóliím na oknech. Můžete také provést skenování předvoleb pro nalezení silných stanic.

Jaké formáty souborů jsou podporovány pro přehrávání z USB?

Autorádio podporuje soubory MP3 a WMA. Soubory by měly být ve formátu FAT32. Přehrávání souborů chráněných DRM nebo s proměnným datovým tokem nemusí fungovat správně.

Jak čistit autorádio?

Použijte měkký hadřík nepouštějící vlákna mírně navlhčený vodou nebo jemným čisticím prostředkem. Vyhýbejte se abrazivním materiálům, alkoholu nebo čpavku. Nestříkejte kapalinu přímo na jednotku.

Co dělat, když se autorádio neočekávaně vypne?

Zkontrolujte pojistku a v případě prasknutí ji vyměňte (použijte stejnou hodnotu). Ujistěte se, že jsou kabelové spoje pevné a autobaterie není vybitá. Pokud problém přetrvává, obraťte se na odborného instalatéra.

Jak resetovat autorádio na tovární nastavení?

Stiskněte tlačítko RESET na předním panelu pomocí hrotu pera nebo kancelářské sponky. Tím se vymažou všechna nastavení včetně uložených rozhlasových předvoleb a nastavení ekvalizéru.

Mohu ovládat autorádio z volantu?

Tento model neobsahuje vestavěnou kompatibilitu s ovládáním z volantu. Lze však použít externí adaptér, pokud to váš vůz podporuje. Zkontrolujte manuál vašeho vozu.

Jak upravit zvukový ekvalizér?

Stisknutím tlačítka EQ procházejte předvolby (Rock, Pop, Classic, Jazz, Flat). Pro vlastní nastavení stiskněte a podržte EQ pro vstup do manuálního režimu, poté použijte otočný ovladač VOL pro úpravu basů a výšek.

NÁVOD K OBSLUZE CD 111 USB ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.

OBSAH

INSTALACE 4

SCHÉMA ZAPOJENÍ KABELÁŽE....7

ZÁKLADNÍ OVLÁDÁNÍ....7

OVLÁDÁNÍ RÁDIA 8

POUŽÍVÁNÍ RDS 9

POUŽÍVÁNÍ USB/SD....10

Pozorně si přečtěte a uschovejte pro případné nahlédnutí v budoucnu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Nikdy prístroj nepoužívejte, pokud jsou poškozeny napájecí kabely. Veškeré opravy včetně výměny napájecího prívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařizení, hrozí nebezpečí úrazu elektrickým proudem!
2. Chraňte zařízení před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem.
3. Dbejte zvýšené opatrnosti při používání autorádia během jízdy, nezvyšujte příliš hlasitost – může vést ke zhoršení slyšitelnosti vnějších zvuků a tím i bezpečnosti řízení. Při složitější obsluze raději automobil zastavte.
4. Při delším parkování v příliš horkém nebo studeném prostředí vyčkejte, až se teplota normalizuje, a pak teprve přístroj zapněte.
5. Používejte pouze doplňky/příslušenství určené výrobcem a v souladu s pokyny uvedenými v tomto návodu. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto zařízení.
6. K čištění vnějšího povrchu používejte měkký a čistý hadřík. K čištění nikdy nepoužívejte chemikálie ani saponáty.
7. Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání zařízení, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití zařízení osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

INSTALACE

CZ

Instalace automobilového audio vybavení může být občas obtížná i pro nejzkušenější instalační techniky. Pokud si nejste jisti manipulací s elektrickou kabeláží, odnímáním a opětovnou instalací krycích panelů, polstrování, komponentů palubní desky a dalších součástí vašeho vozu, svěřte instalaci profesionálnímu servisu, který se postará o řádnou instalaci přístroje.

DŮLEŽITÉ: Před instalací odstraňte dva přepravní šrouby z vrchní části přístroje.

Upozornění před instalací

• Před zahájení instalace nezapomeňte odpojit záporný kabel baterie, aby se zabránilo vzniku zkratu.
• Tento přístroj je určen pro vozidla s 12 V baterií a s ukostřeným záporným pólem. Před instalací se ujistěte, že vozidlo používá baterii o napětí 12 V.
• Před instalací odstraňte z horní strany přístroje dva transportní šrouby.

- Černý vodič je zem. Dobré ukostření vyžaduje pevné připojení ke kostře. Místo připojení by mělo být čisté a zbavené rzi, barvy, nebo jakýchkoli nečistot. Tento vodič prosím uzemněte odděleně od zemnění spotřebičů s velkým proudovým odběrem, například výkonových zesilovačů. Pokud přístroj uzemníte společně a dojde k odpojení od kostry, hrozí riziko poškození přístroje nebo požáru.

- Dbejte na připojení barevně značených vodičů v souladu se schématem. Nesprávné zapojení může způsobit závadu spotřebiče nebo poškození elektrického systému vozidla. Vodiče tohoto přístroje mohou mít jiné barevné značení než vodiče jiných spotřebičů, přestože mají stejnou funkci. Když připojujete tento přístroj k jinému produktu, řídte se instalačními příručkami obou přístrojů.

- Dbejte na to, aby byl záporný reproduktorový vodič připojen na zápornou svorku reproduktoru. Nikdy nepřipojujte záporný reproduktorový vodič na kostru.

- Přístroj je určen pro použití pouze se 4 reproduktory. Nekombinujte výstupy pro použití se 2 reproduktory. Neuzemňujte záporné reproduktorové vodiče na kostru.

- Reproduktory připojené k tomuto přístroji musí být vysokovýkonné jednotky s minimálním jmenovitým výkonem 45 W a impedancí 4 až 8 Ohmů. Připojení reproduktorů s jinými, než zde uvedenými parametry, může způsobit poškození přístroje a reproduktorů. Zkontrolujte pečlivě stav reproduktorů – připojení tohoto přístroje ke starým nebo poškozeným reproduktorům může mít za následek závadu, která poškodí obvodové desky přístroje a záruka pozbude platnosti.

- Pokud je přístroj instalován ve voze, který nemá na spínací skříňce pozici ACC (příslušenství), měl by být červený vodič kabeláže přístroje připojen ke svorce propojené s ON/OFF funkcí spínacího klíče. Pokud tak neučiníte, může se po opuštění vozidla za několik hodin vybít baterie.

- Kabeláž zajistte kabelovými svorkami nebo lepicí páskou. V místech, kde se kabely dotýkají kovových částí, je pro lepší ochranu omotejte lepicí páskou. Aby se zabránilo zkratu, omotejte konce všech nezapojených vodičů izolační lepicí páskou.

- Veškeré kabely vedte a zajistěte tak, aby se nemohly dotýkat žádných pohyblivých částí, například řadicí páky nebo ruční brzdy. Kabely nevedte misty, která se silně zahřívají, například kolem výdechů topení. V případě roztavení nebo poškození izolace, hrozí nebezpečí zkratu kabelu na kostru automobilu.

- Žlutý kabel nevedte k baterii otvorem do motorového prostoru. Mohlo by dojít k poškození izolace kabelu a velmi vážnému zkratu.

- Nezkratujte žádné vodiče. Pokud tak učiníte, mohli byste znemožnit správnou funkci ochranného obvodu.

- Nikdy nepřivádějte napájení do dalších spotřebičů tak, že naříznete izolaci napájecího vodiče tohoto přístroje a vyvedete od něj napájení pro jiný spotřebič. Došlo by k překročení proudové kapacity vodiče a k přehřívání.

- Jelikož jsou v audio sekci přístroje použity unikátní integrované obvody, nikdy neprovádějte zapojení tak, že by reproduktorové vodiče byly přímo uzemněny nebo měly levý a pravý reproduktor společ vodič.

- Když je napájecí zdroj tohoto přístroje zapnutý, je oranžovým vodičem prénášen řídicí signál. Tento signál můžete připojit na vstup dálkového ovládání externího zesilovače nebo na řídicí relé automatické antény (max. 300 mA 12 Vdc). Pokud je automobil vybaven anténou integrovanou ve skle, připojte svorku na napájení zesilovače antény.

• Pokud bude spolu s tímto přístrojem používán externí výkonový zesilovač, nepřipojujte oranžový vodič k napájecí svorce zesilovače. Stejně tak nepřipojujte oranžový vodič k napájecí svorce automatické antény. Takové zapojení by mohlo způsobit nadměrný proudový odběr a závažné poškození. Podrobné informace k zapojení výkonového zesilovače a dalších zařízení naleznete v příručce příslušného zařízení. Tyto instrukce je třeba při zapojování dodržovat.
• Nezakrývejte žádné ventilační otvory nebo panel chladiče. Mohlo by dojít k přehřátí a vzniku požáru.
• Ujistěte se, že je zařízení řádně uzemněno na kostru. Dobré ukostření eliminuje většinu elektrického rušení. Dobré ukostření vyžaduje pevné připojení ke kovové kostře vozu. Místem pro připojení zemnění by měl být očištěný kov zbavený rzi, barvy, plastů nebo nečistot, aby bylo zaručeno dobré elektrické spojení.
• Pokud je pri akceleraci motoru stále patrné rušení, je třeba do přívodu napájení umístit tlumivku. Tuto operaci svěřte pracovníkům odborného servisu.
• Při výměně pojistky je třeba použít pojistku stejných jmenovitých hodnot, jaké jsou uvedeny na objímce pojistky. Přepálenou pojistku nikdy nevyměňujte za pojistku jiných hodnot. Pokud dojde znovu k přepálení pojistky, obratte se na odborný servis.
• Před připoiením baterie a zapnutím přístroje znovu pečlivě zkontroluite správnost všech zapojení.
• Po dokončení instalace a před zahájením používání přístroje připojte baterii, poté špičatým předmětem stiskněte tlačítko (RES), kterým přístroj resetujete do výchozího stavu. Po stisku tlačítka vyčkejte několik vteřin, než se rozbliká červená kontrolka.

Pokyny k instalaci:

• Pro instalaci vyberte takové místo, na kterém nebude přístroj překážet v řízení.
• Před finální instalací přístroje zapojte zkusmo kabeláž a ujistěte se, že je vše zapojeno správně a autorádio a všechny systémy bez problémů fungují.
• Používejte pouze součásti dodávané spolu s přístrojem, aby byla zajištěna řádná instalace. Použití neschválených dílů může být příčinou závady.
• Pokud instalace vyžaduje vrtání otvorů nebo jiné úpravy na vozidle, poradte se s nejbližším prodejcem.
• Prístroj instalujte tak, aby nepřekážel řidiči a nemohl způsobit zranění pasažérů v případě náhlého zastavení, například v kritické situaci.
• Vyvarujte se instalace přístroje na místech, kde by mohl být vystaven vysokým teplotám, například přímému slunci nebo horkému vzduchu z topení, nebo tam, kde by byl vystaven působení prachu, nečistot nebo nadměrných vibrací.

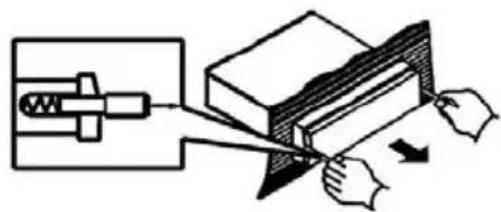

Vyjměte starý přístroj z palubní desky

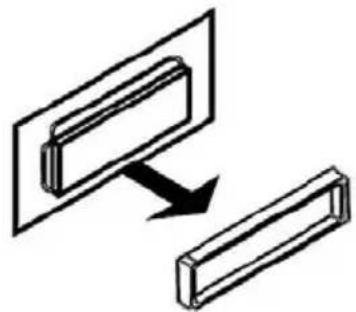

Odejměte vnější okrasný rámeček.

Do šachty autorádia zasuňte po bocích přístroje (viz ilustrace) montážní klíče dodávané se starým přístrojem, dokud se neozve cvaknutí. Zatáhněte za klíče a vytáhněte starý přístroj ven z palubní desky.

Čelní montáž podle DIN V TUTO CHVÍLI NEODPOJUJTE KABELÁŽ!

Vyznačte si polaritu reproduktorových vodičů

Označení polarity reproduktorových vodičů vám usnadní připojení stávajících reproduktorů k vašemu autorádiu. Před odpojením konektorů starého autorádia prostudujte schéma zapojení jeho kabeláže. Pokud si nejste jisti polaritou stávající kabeláže od reproduktorů do autorádia, instalujte nové vodiče nebo se obraťte na odborný servis.

Varování!

Než začnete s instalací přístroje, odpojte svorku záporného pólu baterie. Podrobné instrukce viz příručka vašeho vozu.

Čelní montáž podle DIN (Metoda A)

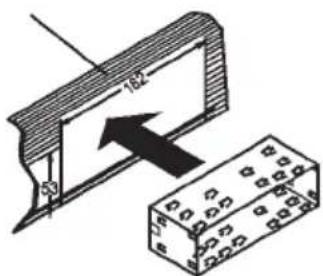

1. Po vyjmutí starého autorádia a jeho montážního 2 držáku zasuňte do otvoru dodávaný s tímto přístrojem.

2. Jazýčky na montážním držáku vyhněte tak, aby u rdržely rhontážníí držák převně na místě.

1. Konektor přístroje propojte s kabeláží vozu. Viz schéma zapojení kabeláže. Zasuňte autorádio do palubní desky. Poté nasadťe ozdobný rámeček.

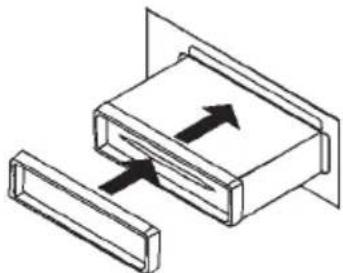

2. Přichytte rádio pomocí dodávaného zadního montážního šroubu a ocelového pásku. Viz seznam dílů.

Zadní montáž podle DIN (Metoda B)

Poznámka: Vnější okrasný rámeček, držák a kovový pásek se při instalaci metodou B nepoužívají.

1. Odstraňte držáčky na obou stranách.

2. Srovnejte otvory pro šrouby v držáku dodávaném spolu s vozem a otvory pro šrouby v autorádiu. Dotáhněte dva šrouby na obou stranách přístroje. Poté připevněte držák k automobilu.

3. Ke konektoru autorádia připojte kabeláž vozu, viz schéma zapojení kabeláže.

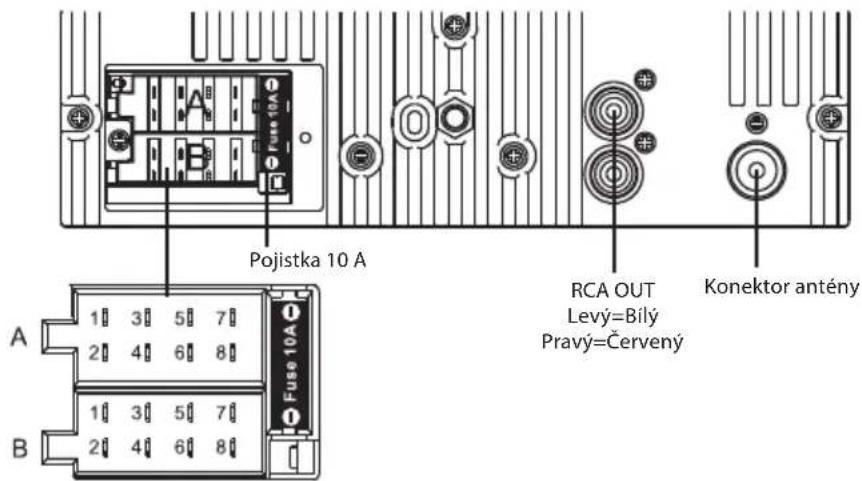

SCHÉMA ZAPOJENÍ KABELÁŽE

Ujistěte se, že máte dobře uzemněnu kostru. Dobré ukostření eliminuje většinu potíží s elektrickým rušením. Řádné uzemnění vyžaduje pevné připojení ke kovové kostře vozu.

Konektor A

1. Reproduktor, zadní, pravý + (fi alová)
2. Reproduktor, zadní, pravý - (fi alová/černá)
3. Reproduktor, přední, pravý + (šedá)
4. Reproduktor, přední, pravý - (šedá/černá)
5. Reproduktor, přední, levý + (bílá)
6. Reproduktor, přední, levý - (bílá/černá)
7. Reproduktor, zadní, levý + (zelená)
8. Reproduktor, zadní, levý - (zelená/černá)

Konektor B

1. Nevyužito
2. Nevyužito
3. Nevyužito
4. Stálé napájení +12V (žlutá)
5. Ovládání automatické antény (modrá/bílá)
6. Nevyužito
7. Spínaný zdroj napájení (červená)
8. Uzemnění (černá)

Poznámky ke kabeláží reproduktorů

• Při instalaci autorádia s novými nebo stávajícími reproduktory se řídte výše uvedeným schématem.
• Autorádio je určeno pro použití se čtyřmi (4) reproduktory s impedancí v rozsahu 4 až 8 Ohmů.
• Impedance reproduktorů nižší než 4 Ohmy by mohla autorádio poškodit.
• Nikdy nepřemošťujte ani nekombinujte výstupy reproduktorových vodičů. Jestliže nepoužíváte čtyři reproduktory, použijte izolační lepicí pásku k izolaci konců nepoužívaných reproduktorových vodičů, aby se zabránilo zkratu.
• Nikdy nepřipojujte záporné reproduktorové svorky na kostru (zem).

ZÁKLADNÍ OVLÁDÁNÍ

Stiskem tlačítka POWER přístroj zapněte. Opětovným stiskem tohoto tlačítka přístroj vypnete.

2. Volba režimu

Stiskem tlačítka MODE přepínejte mezi jednotlivými režimy přístroje.

3. Ovládání funkce Loudness

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „LOAD ON“ nebo „LOAD OFF“. Otáčením ovladače hlasitosti VOL můžete funkci vypnout nebo zapnout. Když se na displeji zobrazuje „LOAD ON“, je funkce zapnutá.

4. Vypnutí zvuku

Stiskem tlačítka MUTE vypnete zvuk. Dalším stiskem tlačítka zvuk znovu zapnete.

CZ

5. Hlasitost

Otáčením ovladače VOL nastavíte hlasitost. Otáčením po směru hodinových ručiček hlasitost zvýšíte, otáčením proti směru hodinových ručiček hlasitost snížíte. Vyšší číslo znamená vyšší hlasitost.

6. Basy

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „BAS“. Otáčením ovladače hlasitosti VOL nastavte úroveň basů.

7. Výšky

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „TRE“. Otáčením ovladače hlasitosti VOL nastavte úroveň výšek.

8. Vyvážení levého a pravého kanálu

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „BAL“. Otáčením ovladače hlasitosti VOL nastavte vyvážení mezi levým a pravým kanálem. Když se na displeji objeví „L=R“, znamená to vyvážení na střed.

9. Vyvážení předních a zadních kanálů

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „FAD“. Otáčením ovladače hlasitosti VOL nastavte vyvážení mezi předními a zadními kanály. Když se na displeji objeví „F=R“, znamená to vyvážení na střed.

10. Funkce ekvalizéru

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „EQ“. Poté zvolte některý z nabízených efektů ekvalizéru. K dispozici jsou následující nastavení: FLAT-ROCK-POP-CLASS.

11. Akustická signalizace tlačítek

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „BEEP“. Otáčením ovladače hlasitosti VOL vyberte „BEEP OFF“ nebo „BEEP ON“. Při zapnutí funkce (BEEP ON) se bude při stisku tlačítek ozývat pípnutí.

12. Předvolba výchozí hlasitosti

Stiskněte a podržte tlačítko SEL na 2 vteřiny tak, aby se na obrazovce objevilo „TA ALARM“. Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „P-VOL“. Otáčením ovladače VOL nastavte hlasitost, která bude výchozí hlasitostí při zapnutí přístroje.

13. Hodiny

Stiskněte a podržte tlačítko CLK, na displeji se objeví hodiny.

Poté tlačítko stiskněte a podržte, dokud se nerozbliká údaj hodin. Otáčením ovladače VOL nastavte hodiny a stiskněte tlačítko SEL tak, aby se rozblikal údaj minut. Otáčením ovladače VOL nastavte minuty. Nastavení potvrdte stiskem tlačítka CLK.

OVLÁDÁNÍ RÁDIA

1. Volba rozhlasového pásma

Stiskem tlačítka BND můžete kdykoli přistupovat k funkcím rozhlasového přijímače.

Přístroj nabízí 5 pásem: tři FM pásma (FM1, FM2 a FM3) a dvě AM pásma (AM1 a AM2). V každém z pěti pásem je možné uložit až šest předvolených stanic. V paměti přístroje tak lze celkem uložit až 30 stanic.

2. Naladění stanice / funkce vyhledávání

V režimu Rádio stiskněte jednou „>>|” nebo „|<<“, rozhlasová frekvence se posune o jeden krok.

Stiskněte a podržte „>>|” nebo „|<<“ a přijímač vyhledá další/předchozí rozhlasovou stanici se silným signálem. Opakujte pro vyhledání dalších stanic se silným signálem.

3. Přepínání mezi stereo a mono příjmem

V režimu FM příjmu stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „MONO“ nebo „STEREO“. Otáčením ovladače VOL vyberte požadovaný režim příjmu.

4. Uložení předvoleb stanic

Na přístroji se nachází šest tlačítek, umožňujících přímé naladění stanic uložených do paměti. Pro každé pásmo je možné uložit 6 stanic. Pokud při poslechu rozhlasové stanice budete chtít tuto stanici uložit jako

předvolbu, stiskněte a dlouze podržte jedno z tlačitek označených čísly 1 až 6, dokud se nezobrazí číslo příslušné předvolby. Stanice je nyní uložena pod tímto tlačítkem.

5. Automatické uložení stanic/ procházení předvoleb

A: Automatické prohledání a uložení stanic

Během poslechu FM rozhlasu stiskněte a na 3 vteřiny podržte tlačitko F/PS. Přijímač automaticky prohledá vlnový rozsah a uloží do paměti stanice s nejsilnějším příjmem.

Během poslechu AM rozhlasu stiskněte a na 3 vteřiny podržte tlačítko F/PS. Přijímač automaticky prohledá vlnový rozsah a uloží do paměti stanice s nejsilnějším příjmem.

B: Procházení uložených stanic

Krátkým stiskem tlačítka F/PS procházejte uložené stanice. V režimu FM budou prohledány stanice v FM pásmu, při stisku tlačítka v AM režimu budou prohledány stanice v příslušném AM rozsahu.

6. Lokální stanice

Stiskněte opakovaně tlačítko SEL, dokud se na displeji neobjeví „LOC“. Otáčením ovladače VOL vyberte „LOC ON“ nebo „LOC OFF“.

a: LOC ON znamená zapnutí režimu lokálního příjmu.

b: LOC OFF znamená, že budou přijímány i vzdálené stanice. V závislosti na oblasti, ve které přístroj používáte může nastavení lokálního nebo vzdáleného příjmu usnadnit příjem rozhlasu.

7. Resetování přijímače

Když je přístroj vypnutý, stiskněte a na 3 vteřiny podržte tlačítka MOD+BND. Provede se reset přijímače a všechny dříve uložené stanice budou vymazány.

POUŽÍVÁNÍ RDS

1. AF – Alternativní frekvence

Stiskněte a podržte tlačítko SEL, přístroj vybere nejsilnější FM signál naladěné stanice, także nemusíte stanice přeladovat, jak přejíždíte mezi různými oblastmi pokrytí jednotlivými vysílači. Když svítí AF, přijímá přístroj RDS informace. Když AF bliká, znamená to, že dosud nebyla načtena RDS informace.

2. TA – Dopravní zpravodajství

Stiskněte a podržte tlačítko TA tak, aby byl přístroj aktivován pro příjem dopravního zpravodajství z lokálních rozhlasových stanic.

Chcete-li vybrat TA režim, stiskněte na 2 vteřiny tlačítko SEL, na displeji se zobrazí TA SEEK. Otáčením ovladače hlasitosti zvolte mezi TA SEEK a TA ALARM a po vybrání nechejte přístroj, aby režim aktivoval. V režimu TA SEEK vyhledá přístroj při stisku tlačítka TA dopravní zpravodajství, v režimu TA ALARM se zobrazí TA/TP a budou se aktivovat jen alarmová hlášení.

3. PTY - Typ pořadu

Přístroj vám umožní vybrat požadovaný typ pořadu a vyhledá stanici vysílající tento typ pořadu. Stiskněte tlačítko PTY jednou pro zobrazení hudebních žánrů. Poté stiskem některého z tlačítek 1-6 vybírejte z dostupných žánrů.

Stiskněte PTY dvakrát pro zobrazení pořadů s mluveným slovem. Poté stiskem některého z tlačítek 1-6 vybírejte z dostupných typů. Každé numerické tlačítko umožňuje volbu ze tří typů pořadů.

Ovládání RDS-EON

Tento přístroj je vybaven nejnovější funkcí EON (Enhanced Other Networks), także když posloucháte rádio nebo CD a k dispozici je dopravní zpravodajství blízké lokální stanice, rozhlasový přijímač již zná frekvenci této rozhlasové stanice, także přeladí na tuto stanici a zvýší hlasitost, nebo po dobu dopravního zpravodajství přeruší přehrávání hudby z CD a naladí stanici s dopravním zpravodajstvím. Po skončení dopravního zpravodajství se přístroj vrátí do původního režimu a je připraven na příjem dalšího dopravního zpravodajství.

POUŽÍVÁNÍ USB/SD

CZ

Upozornění:

- Před přehráváním v tomto přístroji nejprve provedte zálohu důležitých dat uložených na paměťové kartě nebo USB paměťovém zařízení. Jakákoli nesprávná operace by mohla způsobit ztrátu dat. Výrobce přístroje nenese žádnou zodpovědnost za jakoukoli ztrátu dat.

1. Přehrávání MP3/WMA z USB/SD

Do USB konektoru / SD slotu zasuňte USB paměť / SD kartu. Pokud na USB nebo SD kartě nejsou žádné MP3 nebo WMA soubory, objeví se na displeji „USB PLAY“ nebo „SD/MMC“.

2. Režim reprodukce

USB nebo SD/MMC režim lze zvolit stiskem tlačítka MODE. „USB PLAY“ znamená, že je přístroj v režimu přehrávání z USB, zatímco „SD/MMC“ znamená, že je přístroj v režimu přehrávání z SD karty.

3. Vyhledání skladby/složky

a: Stiskněte >>| pro posun o jednu skladbu vpřed, stiskněte |<< pro posun o jednu skladbu vzad.
b: Stiskněte jednou F/PS, na displeji se rozbliká číslo skladby. Otáčením ovladače VOL vyberte číslo skladby v této složce, stiskem tlačítka SEL volbu potvrďte.

4. ID3

Na displeji se bude automaticky zobrazovat název skladby.

5. Přehrávání/pauza

Po načtení USB zařízení / SD karty se automaticky spustí přehrávání první skladby. Stiskněte tlačítko 1 PAU, na displeji se rozbliká „PAUSE“.

6. Funkce INTRO

Stiskem tlačítka 2 INT spustte přehrávání několika prvních vteřin každé skladby z USB / SD karty. Na displeji se zobrazí „INT+číslo skladby“ a přehraje se 10 prvních vteřin skladby, poté přístroj přejde na další sklad a opět přehraje prvních 10 vteřin, a tak dále. Režim zrušíte opětovným stiskem 2 INT.

7. Funkce opakování skladby

Stiskněte 3 RPT pro opakování právě hrané skladby. Na displeji se objeví „RPT+číslo skladby“, indikující opakování skladby. Opakování zrušíte opětovným stiskem 3 RPT.

8. Přehrávání v náhodném pořadí

Stiskněte 4 RDM pro přehrávání všech souborů na SD kartě / USB v náhodném pořadí. Na displeji se objeví „RDM+číslo skladby“, indikující přehrávání v náhodném pořadí. Režim zrušíte opětovným stiskem 4 RDM.

9. Posun o složku zpět

Stiskem 5 📄- se posune o jednu složku dozadu.

10. Posun o složku vpřed

Stiskem 6 📄+ se posune o jednu složku dopředu.

Na čelním panelu se nachází konektor externího vstupu AUX IN. Prostřednictvím tohoto vstupu můžete k autorádiu pomocí stereo kabelu s 3,5 mm konektorem typu jack připojit externí hudební zdroj, například MP3 přehrávač nebo chytrý telefon. Stiskem tlačítka MODE vyberte režim AUX. Ovladačem hlasitosti nastavte hlasitost. Reprodukci hudby ovládejte na externím přehrávači.

2. RCA výstup

Na zadním panelu přístroje (viz schéma zapojení) se nacházejí CINCH konektory, které umožňují připojit externí koncový zesilovač, ekvalizér, nebo jiné audio zařízení, vyžadující na svém vstupu předzesílený signál. Při připojování se řídte instrukcemi příručky připojovaného externího audio zařízení.

ŘEŠENÍ POTÍŽÍ

Než odnesete přístroj do opravy, zkontrolujte prosím nejprve zapojení kabeláže. Pokud potíže přetrvají i po aplikování doporučení z této tabulky, obraťte se na nebližší autorizovaný servis.

Symptom Příčina/ Řešení
Žádné napájení Zkontrolujte zapojení kabeláže
Na LCD displeji se objeví chyby nebo přístroj nereaguje na stisk tlačítek	Stiskněte tlačítko RESET.
Nelze naladit stanice Zkontrolujte řádné	připojení antény.
Špatný příjem rozhlasu Zkontrolujte sprá	vné připojení, popř. vysunutí teleskopické antény. Zkontrolujte nepoškozenost antény, poškozenou anténu vyměňte. Anténa není řádně uzemněna. Zkontrolujte řádné uzemnění antény.
Na LCD se zobrazují informace o souborech, ale nelze je přehrát.	V případě souborů s ochranou autorských práv (DRM – Digital Right Management) se obratte na prodejce hudby.

TECHNICKÉ ÚDAJE

Obecné

Požadavky na napájení 12 V DC, záporná zem

Výstupní kabeláž Určeno pro použití pouze se čtyřmi reproduktory

RCA linkový výstup Nízkoúrovňový výstup 1000 mV

Výstupní impedance 4 až 8 Ω

Pojistka 10 A

Rozměry Š × H × V 178 × 78 × 51 mm

Hmotnost 0,65 kg

Rádio

FM
Frekvenční rozsah 87,5 až 108 MHz
Citlivost 12 dBu
Stereo separace na 1 kHz	35 dB
AM
Frekvenční rozsah 522 až 1620 kHz
Citlivost	30 dBu

Přehrávání z USB/SD karty

Odstup signál/šum: 60 dB
Separace kanálů: 50 dB
Frekvenční charakteristika: 30 Hz – 18 kHz
Souborový formát USB/SD: FAT16 / FAT32
Formát MP3: MPEG 1/2/2.5 Layer2/3
Formát WMA: WMA V4, V7, V8, V9 (L1, L2)
Vzorkovací frekvence MP3: 8~48 kHz
Vzorkovací frekvence WMA: 22,05 / 32 / 44,1 / 48 kHz
Bit rate CBR: 32~320 kbps
Variabilní bit rate (VBR): 80~95 kbps / 150~240 kbps
Max. počet souborů >2000
Max. počet složek: >2000
Max. vnořených úrovní: 7 úrovní
Max. kapacita SD/MMC:	32 GB
Max. kapacita USB: 32 GB

Poznámka: Změna specifikací bez předchozího upozornění vyhrazena.

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz.

Změna textu a technických parametrů vyhrazena.

OBSAH

INŠTALÁCIA....14

SCHÉMA ZAPOJENIA KABELÁŽE....17

ZÁKLADNÉ OVLÁDANIE....17

OVLÁDANIE RÁDIA....18

Odoberte vonkajší okrasný rámček.

Vyznačte si polaritu reproduktorových vodičov

Čelná montáž podl'a DIN (Metóda A)

Poznámky ku kabeláži reproduktorov

Stlačením tlačidla MUTE vypnete zvuk. Ďalším stlačením tlačidla zvuk znovu zapnete.

5. Hlasitost'

Otáčaním ovládača VOL nastavíte hlasitost. Otáčaním v smere hodinových ručičiek hlasitost zvýšite, otáčaním proti smeru hodinových ručičiek hlasitost znížite. Vyššie číslo znamená vyššiu hlasitost.

6. Basy

Stlačte opakovane tlačidlo SEL, kým sa na displeji neobjaví „BAS“. Otáčaním ovládača hlasitosti VOL nastavte úroveň basov.

7. Výšky

Stlačte opakovane tlačidlo SEL, kým sa na displeji neobjaví „TRE“. Otáčaním ovládača hlasitosti VOL nastavte úroveň výšok.

8. Vyváženie l'avého a pravého kanálu

Stlačte opakovane tlačidlo SEL, kým sa na displeji neobjaví „BAL“. Otáčaním ovládača hlasitosti VOL nastavte vyváženie medzi l'avým a pravým kanálom. Ked’ sa na displeji objaví „L=R“, znamená to vyváženie na stred.

12. Predvolba východiskovej hlasitosti

Potom tlačidlo stlačte a podržte, kým sa nerozbliká údaj hodín. Otáčaním ovládača VOL nastavte hodiny a stlačte tlačidlo SEL tak, aby sa rozblikal údaj minút. Otáčaním ovládača VOL nastavte minúty. Nastavenie potvrděte stlačením tlačidla CLK.

OVLÁDANIE RÁDIA

1. Volba rozhlasového pásma

V režime Rádio stlačte raz„>>|“ alebo „|<<“, rozhlasová frekvencia sa posunie o jeden krok.

a: Stlačte >>| na posun o jednu skladbu vpred, stlačte |<< na posun o jednu skladbu vzad.
b: Stlačte jedenkrát F/PS, na displeji sa rozbliká číslo skladby. Otáčaním ovládača VOL vyberte číslo skladby v tomto priečinku, stlačením tlačidla SEL vol'bu potvrdte.

4. ID3

Po načítaní USB zariadenia / SD karty sa automaticky spustí prehrávanie prvej skladby. Stlačte tlačidlo 1 PAU, na displeji sa rozbliká „PAUSE“.

6. Funkcia INTRO

8. Prehrávanie v náhodnom poradí

Stlačením 5 - sa posunie o jeden priečinok dozadu.

10. Posun o priečinok vpred

Stlačením 6 📄+ sa posunie o jeden priečinok dopredu.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

08/05

CONTENTS

INSTALLATION 24

WIRING DIAGRAM 27

BASIC CONTROLS 27

CONTROLLING THE STEREO 28

RDS....29

USB/SD....29

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
■ The importer takes no responsibility for printing errors contained in the product's user's manual.
