22 LED 632 PVR - Televize ECG - Bezplatný návod k obsluze

Typ produktu	LED TV s PVR
Velikost obrazovky	22 palců (55 cm)
Poměr stran	16:9
Rozlišení	1920 x 1080 (Full HD)
Dynamický kontrastní poměr	1,000,000:1
Typ tuneru	DVB-T MPEG2/4 HD
Záznam PVR	Ano, přes USB
Časový posun	Ano
Elektronický programový průvodce (EPG)	Ano
Zvukový výstup	2 x 3 W
Konektivita	1 x USB, 1 x HDMI, 1 x SCART, 1 x Component YPbPr, 1 x VGA, 1 x PC Audio In, 1 x Jack pro sluchátka, 1 x RF In
Podporované formáty médií	.mpg, .avi, .ts, .mp4, .mkv, .vob, .mp3, .aac, .jpg, .wav, .m4a, .wmv
Maximální spotřeba energie	36 W
Spotřeba v pohotovostním režimu	≤ 0.5 W
Třída energetické účinnosti	B
Rodičovský zámek	Ano
Rozměry se stojánkem (Š x V x H)	503 x 340 x 176 mm
Hmotnost	4 kg
Montáž na zeď VESA	100 x 100 mm
Hlavní vypínač	Ano

Často kladené otázky - 22 LED 632 PVR ECG

Jak připojit externí zařízení, například DVD přehrávač?

Připojte pomocí portů HDMI, SCART nebo Component YPbPr. Pro starší zařízení použijte AV In (kompozitní) nebo VGA pro PC. Viz 'Schéma instalace externích zařízení' v manuálu.

Mohu nahrávat televizní programy pomocí USB disku?

Ano, tato televize podporuje záznam PVR na USB. Stiskněte REC na dálkovém ovladači pro nahrávání aktuálního programu v režimu DTV. Ujistěte se, že je USB disk naformátovaný a má dostatek místa.

Co dělat, když není obraz, ale zvuk funguje?

Zvyšte kontrast a jas v nabídce Obraz. Pokud jsou barvy špatné, zkontrolujte připojení kabelů nebo zkuste jiný zdroj.

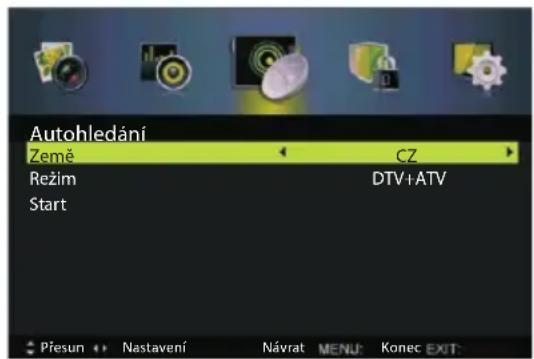

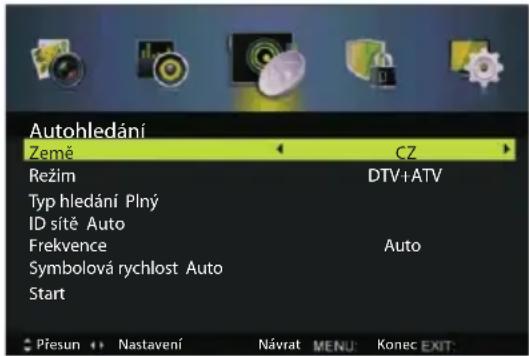

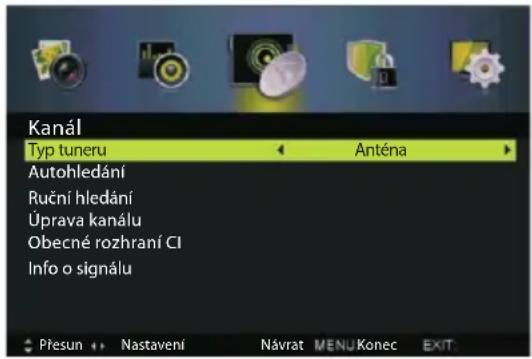

Jak provést automatické vyhledávání kanálů?

Přejděte do nabídky Kanály > Automatické vyhledávání. Vyberte Typ tuneru (Anténa nebo Kabel), zvolte Zemi a Typ skenování (např. Rozšířené). Stiskněte Start. Nejprve se vyhledají digitální kanály, poté analogové.

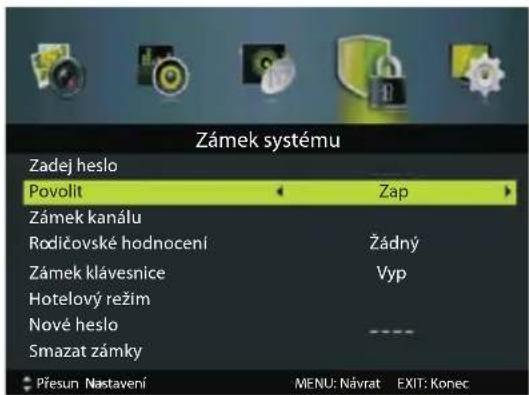

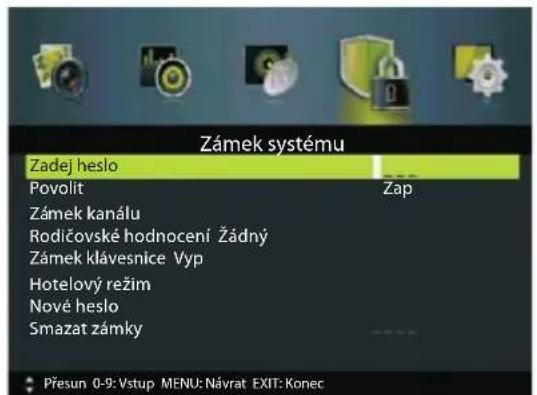

Jaké je výchozí heslo pro rodičovský zámek?

Výchozí heslo je 0000. Můžete jej změnit v nabídce Zámek systému v části Nové heslo. Pokud jej zapomenete, kontaktujte servis.

Proč televize nereaguje na dálkové ovládání?

Zkontrolujte, zda nejsou vybité baterie. Namiřte dálkový ovladač přímo na senzor na televizi. Odstraňte překážky. Ujistěte se, že neruší silné světlo.

Mohu tuto televizi pověsit na zeď?

Ano, podporuje držáky na zeď VESA 100x100 mm. Použijte vhodné šrouby a ujistěte se, že zeď unese hmotnost (4 kg).

Jak bezpečně čistit obrazovku televize?

Odpojte televizi. Použijte suchý, měkký hadřík k jemnému otření obrazovky. Nepoužívejte vodu, chemikálie nebo abrazivní materiály.

Co dělat, když televize během bouřky ztratí obraz?

Během bouřek odpojte napájecí kabel a anténu, aby nedošlo k poškození. Vypněte televizi a odpojte ji, dokud bouřka nepřejde.

Jak nastavit poměr stran?

Stiskněte přímo PMODE nebo přejděte do nabídky Obraz > Poměr stran. Vyberte z Auto, Plný, 4:3, Zoom1 nebo Zoom2.

NÁVOD K OBSLUZE 22 LED 632 PVR ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.

LED TV

OBSAH

NA ÚVOD 6

INSTALACE A ZAPOJENÍ TELEVIZORU 6

Instrukce pro sestavení stojánku 6

Umístění televizoru....6

Připojení antény a napájení 6

POPIS....7

Tlačítka televizoru a rozhraní 7

Schéma připojení externích zařízení......9

OVLÁDÁNÍ TELEVIZORU....10

Přepínání vstupů....10

Nabídka Obraz 10

Nabídka Zvuk....11

Nabídka Kanál 12

Nabídka Zámek systému 14

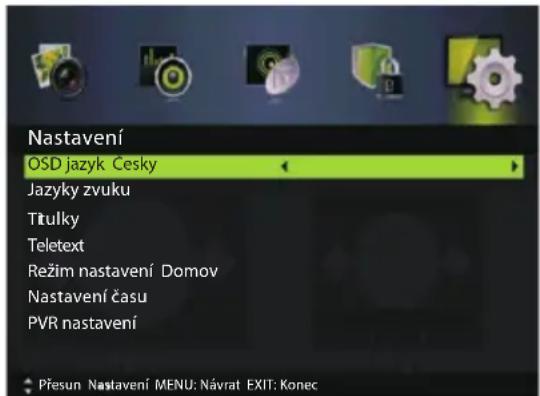

Nabídka Nastavení 15

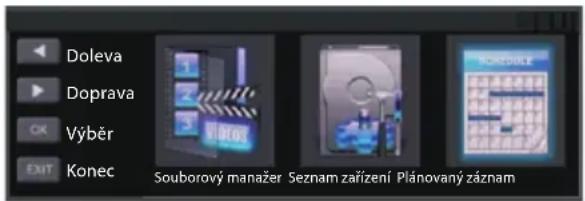

Ovládání USB 16

ODSTRAŇOVÁNÍ POTÍŽÍ......17

TECHNICKÝ LIST 18

BEZPEČNOSTNÍ POKYNY

CZ

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy opatření, včetně těch následujících:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

CHCETE-LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE KRYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

Symbol blesku se šipkou v rovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má informovat uživatele o tom, že se v literatuře přiložené k přístroji nachází mnoho důležitých pokynů pro jeho provoz a údržbu (případně servis).

1. Přečtěte si pečlivě veškeré instrukce.
2. Instrukce uložte pro nahlédnutí v budoucnu.
3. Věnujte pozornost upozorněním v příručce.
4. Dodržujte všechny pokyny.
5. Nepoužívejte zařízení v blízkosti vody.
6. Čistěte výhradně suchým hadříkem.
7. Neblokujte větrací otvory. Umístěte v souladu s pokyny výrobce.
8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.
9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajišťujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Chraňte napájecí šňůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice a místa, kde vystupuje z přístroje.
11. Používejte pouze příslušenství a doplňky doporučené výrobcem.
12. Za bouřky nebo v případě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šnůru přístroje ze zásuvky.

13. Veškeré opravy svěřte kvalifikovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šňůra nebo zástrčka, do přístroje se dostala tekutina nebo do něj vnikl cizí předmět, byl vystaven dešti nebo vlhku, došlo k jeho pádu nebo nefunguje obvyklým způsobem.

14. Zásuvka, ke které je televizor připojen, slouží k odpojení přístroje od sítě a musí být za všech okolností snadno přístupná.

15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.
16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.
17. Dbejte na ekologickou likvidaci baterií.
18. Přístroj je určen k provozu v mírném klimatu.
19. Zabraňte kapání vody na přístroj a jejímu vniknutí do přístroje. Na přístroj nestavte žád naplněné tekutinou, jako např. vázy s květinami.
20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení a jeho opětovným zapnutím.

VAROVÁNÍ:

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

VAROVÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

Tento symbol znamená, že se jedná o přístroj v druhé ochranné třídě, s dvojitou izolací mezi nebezpečným síťovým napětím a uživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Varování

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvalifi kovaným pracovníkům.

Upozornění

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

Varování

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Upozornění

O televizor se neopírejte, nenaklánějte jej a nestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Varování

Zabraňte vniknutí cizích předmětů do větracích otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Televizor nestavte na nestabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Upozornění

Nezakrývejte ventilační otvory v zadním krytu přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je nezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje a může být také nebezpečné.

Upozornění

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šnůru z elektrické zásuvky.

NA ÚVOD

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností tohoto přístroje, přečtěte si pečlivě tuto příručku a uložte ji na příhodné místo pr v budoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach nebo kapičky z displeje nebo skříně přístroje, měli byste nejprve vytáhnout napájecí šnůru ze zásuvky a poté otrít přístroj suchým hadříkem. Při bouřce odpojte napájecí šnůru a anténu, aby nedošlo k poškození televizoru. Veškeré opravy svěřte kvalifi kovanému servisu.

INSTALACE A ZAPOJENÍ TELEVIZORU

Instrukce pro sestavení stojánku

1. Otevřete kartonovou krabici a vyjměte televizor, příslušenství a stojánek (pouze některé modely).
2. Televizor položte na rovný povrch obrazovkou směrem dolů. K ochraně displeje před poškozením použijte deku nebo jinou měkkou látku
3. Nasad'te stojánek do držáku a utáhněte pevně pomocí přiložených šroubů.
4. Sestavení je tímto dokončeno.

• Televizor umístěte v místnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.
• Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.
• Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.
• Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skříně přístroje nebo předčasnému stárnutí komponentů.
• Nezakrývejte ventilační otvory televizoru.

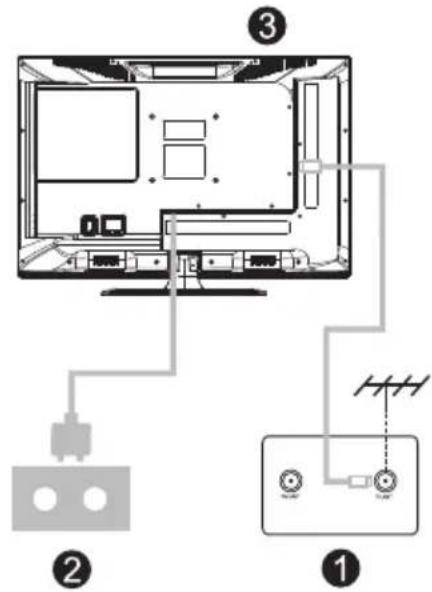

Připojení antény a napájení

1. Kabel antény připojte k anténnímu konektoru na zadní straně televizoru.
2. Vidlici napájecí šňůry zapojte do elektrické zásuvky.
3. Televizor zapněte.
   Stiskněte vypínač na televizoru. Indikační kontrolka se rozsvítí zeleně. Když je TV v pohotovostním režimu (červený svit kontrolky), můžete televizor zapnout stiskem tlačítka na dálkovém ovladači.

Tlačítka televizoru a rozhraní

Tlačítka na TV

Poznámka: Následující popis představuje pouze funkční schéma. Skutečná pozice a uspořádání se může u různých modelů lišit.

VOL+

VOL-

CH+

CH-

MENU

SOURCE

: Zapnutí/vypnutí napájení

SOURCE : Volba externího zdroje signálu

MENU : Zobrazení hlavní nabídky a potvrzení vybraných položek

VOL +/- : Nastavení hlasitosti

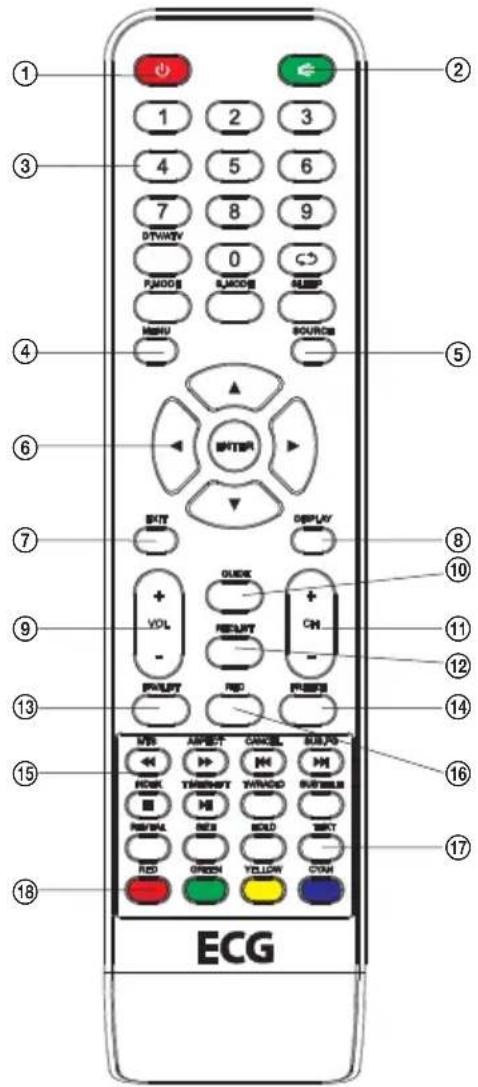

Tlačítka dálkového ovladače

1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.

2. ☐: Vypnutí nebo zapnutí zvukového výstupu.

3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

4. MENU: Zobrazení hlavního menu na obrazovce.

5. SOURCE: Stiskněte pro zobrazení dostupných video zdrojů a jejich výběr.

6. ŠIPKY: Pohyb po menu. / ENTER: Potvrzení výběru.

7. EXIT: Návrat do předchozího menu nebo opuštění menu.

8. DISPLAY: Zobrazení informací

9. VOL +/-: Nastavení hlasitosti.

10. GUIDE: Zobrazení informací o sledovaném programu a následujících programech (v režimu DTV).

11. CH-/CH+: Přepnutí na předchozí nebo následující kanál.

12. RECLIST: Seznam nahrávek

13. FAV/LIST: Přístup k seznamu oblíbených kanálů.

14. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

15. Tlačítka ovládání reprodukce z USB.

16. REC: Stiskem spustíte nahrávání sledovaného TV pořadu (v režimu DTV).

17. TEXT: Otevření teletextu.

18. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

Rozhraní

Poznámka: Následující tabulka uvádí přehled nejrůznějších rozhraní. Skutečná pozice, typ, uspořádání a počet rozhraní se může u jednotlivých modelů lišit.

	AV vstupVstup externího video a audio signálu (levý a pravý kanál).
	AV výstupVýstup video a audio signálu (levý a pravý kanál).*
	Y Pb Pr vstupUmožňuje připojení kompozitního videosignálu z DVD/videorekordéru.*
	HDMI vstupVstup digitálního signálu prostřednictvím HDMI konektoru.
	ANT 75Připojení anténního vstupu (75/VHF/UHF).
	VGA vstupVstup analogového video signálu z PC.
	PC AUDIO vstupPřivedení audio signálu z PC, když je videosignál připojen pomocí VGA.
	Sluchátkový výstupPři připojení sluchátek se automaticky vypne zvuk z reproduktorů TV.
	USB vstupUmožňuje připojení USB zařízení a přehrávání mediálních souborů nebo nahrávání pořadů na USB.
	SCART vstupStandardně podporuje vstup kompozitního a RGB signálu.*

* Některé modely nemusejí být tímto rozhraním vybaveny

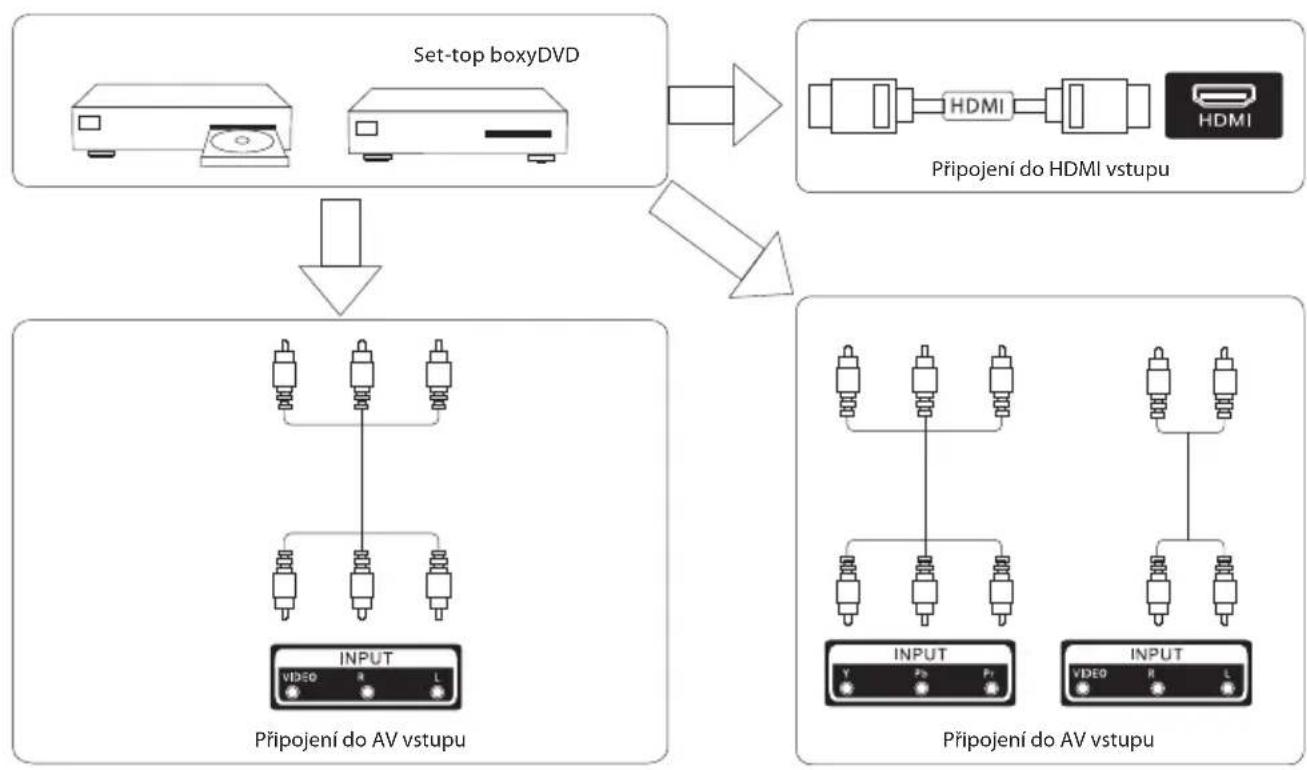

Schéma připojení externích zařízení

CZ

OVLÁDÁNÍ TELEVIZORU

CZ

Přepínání vstupů

Poznámka: Pouze ilustrativní příklad, typ a počet vstupů závisí na konkrétním modelu televizoru.

1. Stiskem tlačítka INPUT zobrazíte nabídku vstupních zdrojů.
2. Stiskem tlačítka ▼/▲ nebo INPUT vyberte požadovaný vstup.
3. Stiskem tlačítka ENTER přepnete na vybraný vstup.
4. Stiskem tlačítka EXIT nabídku opustíte.

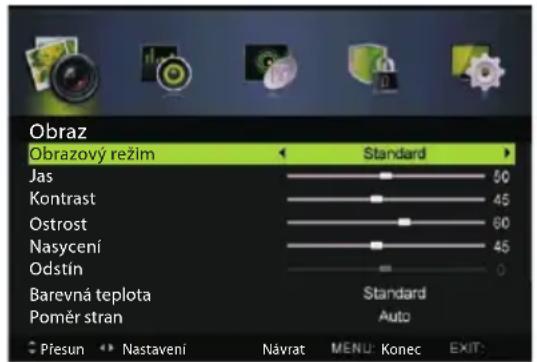

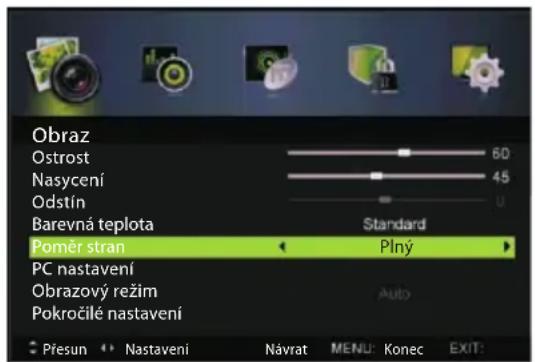

Nabídka Obraz

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku OBRAZ a stiskem ▼/ENTER vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce OBRAZ volbu, kterou chcete nastavit.
2. Stiskněte ENTER/◄/► pro nastavení.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Obrazový režim

Stiskem ▼/▲ vyberte položku Obrazový režim a pomocí tlačítek ◀/▶ nastavte.

Tip: Stiskem tlačítka PMODE můžete změnit obrazový režim přímo.

Jas/Kontrast/Ostrost/Sytost/Odstín

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Jas Nastavení jasu obrazu.

Kontrast Nastavení kontrastu obrazu.

Ostrost Nastavení ostrosti obrazu

Nasycení Nastavení sytosti barev.

Odstín Nastavení barevného odstínu. Pouze pro signál v NTSC formátu.

Barevná teplota

Změna celkového barevného podání obrazu.

Stiskem ▼/▲ vyberte položku Barevná teplota a pomocí tlačítek ◀/▶ vyberte z možností Standard, Teplý a Studený.

Standard Vytváří živý a svěží obraz

Teplý Obraz je laděn do teplých červených odstínů

Studený Obraz je laděn do studených modrých odstínů

Poměr stran

Stiskem ▼/▲ vyberte položku Poměr stran a pomocí tlačítek ◀/▶ vyberte požadovaný poměr stran.

Auto Automaticky nastaví poměr stran obrazu podle typu vysílaného pořadu

Plný/4:3/Zoom1/Zoom2 Vyberte z dostupných formátů zobrazení.

PC nastavení

Stiskem MENU vstupte do hlavní nabídky, poté pomocí ◀/▶ vyberte nabídku OBRAZ.

Stiskem ENTER/ ▼ vstupte do nabídky a pomocí ▼ vyberte PC nastavení.

Pokročilé nastavení

Nastavením pokročilých video funkcí můžete provést jemné vyladění parametrů obrazu.

Pomocí ▼/▲ vyberte položku Pokročilé nastavení a poté stiskem ENTER/▶ vstupte do podnabídky.

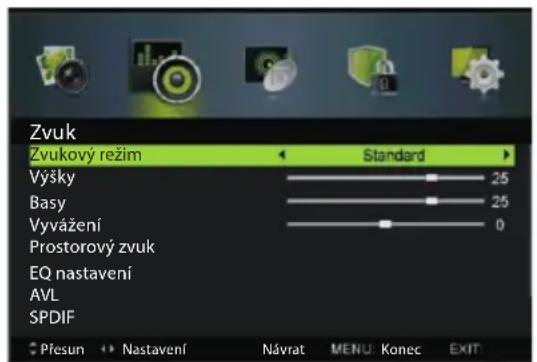

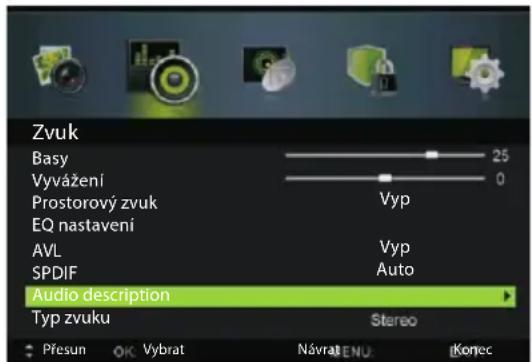

Nabídka Zvuk

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZVUK a stiskem ENTER/▼ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZVUK volbu, kterou chcete nastavit.
2. Stiskněte ENTER/◄/► pro nastavení.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Zvukový režim

Stiskem ▼/▲ vyberte položku Zvukový režim a pomocí tlačítek ◀/▶ vyberte požadovaný režim.

Výšky / Basy / Vyvážení

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Výšky Můžete zvýšit nebo snížit intenzitu vysokých frekvencí.

Basy Můžete zvýšit nebo snížit intenzitu nízkých frekvencí.

Vyvážení Můžete nastavit vyvážení mezi hlasitostí levého a pravého kanálu.

Prostorový zvuk

Stiskem ▼/▲ vyberte položku Prostorový zvuk a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

EQ nastavení

Můžete nastavit křivku sedmipásmového ekvalizéru.

Pomocí ▼/▲ vyberte položku EQ nastavení a poté stiskem ENTER/▶ vstupte do podnabídky.

AVL

Nastavení automatické kontroly hlasitosti.

Stiskem ▼/▲ vyberte položku AVL a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

SPDIF

Stiskem ▼/▲ vyberte položku SPDIF a pomocí tlačítek ◀/▶ vyberte Vyp / Auto / PCM.

Audio Description

Pomocí ▼/▲ vyberte položku Audio Description a poté stiskem ENTER/▶ vstupte do podnabídky.

Typ zvuku

Stiskem ▼/▲ vyberte položku Typ zvuku a pomocí tlačítek ◀/► vyberte z dostupných možností (Stereo, Dual I, Dual II, Smíšené).

Nabídka Kanál

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku KANÁL a stiskem ENTER/▼ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce KANÁL volbu, kterou chcete nastavit.
2. Stiskem tlačítka ENTER vstupte do podnabídky.
3. Stiskem tlačítka MENU se vrátíte do předchozí nabídky.

Typ tuneru

Stiskem ▼/▲ vyberte položku Typ tuneru a pomocí tlačítek ◀/▶ vyberte Anténa nebo Kabel.

Autohledání

Pomocí ▼/▲ vyberte položku Autohledání a poté stiskem ENTER/▶ vstupte do podnabídky.

Typ tuneru je Anténa Typ tuneru je Kabel

Země

Stiskem ◀/▶ vyberte zemi.

Režim

Stiskem ◀/▶ vyberte režim: DTV+ATV, DTV, ATV.

Typ hledání

Stiskem ◀/▶ vyberte typ vyhledávání kanálů: Pokročilé, Rychle, Plný.

ID sítě

Stiskem ◀/▶ vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem ◀/▶ vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem ◀/▶ vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Start

Stiskem tlačítka ENTER / ▶ spustte automatické vyhledávání.

• Nejprve se prohledají digitální kanály, poté kanály analogové.
• Před spuštěním automatického prohledání kanálu se ujistěte, že je vybrán správný typ tuneru (Anténa nebo Kabel). Při nesprávném nastavení typu signálů nemusí být nalezeny žádné stanice.

- Mezi nalezené kanály nejsou zařazeny stanice s kódovaným vysíláním.

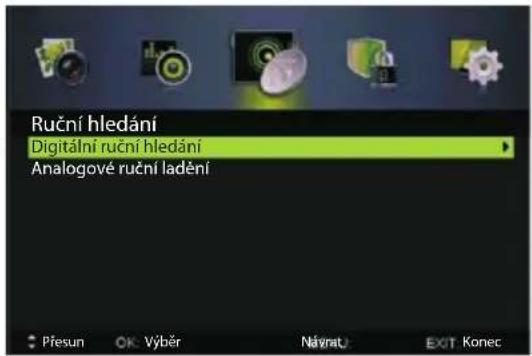

Ruční hledání

Pomocí ▼/▲ vyberte položku Ruční hledání a poté stiskem ENTER/▶ vstupte do podnabídky.

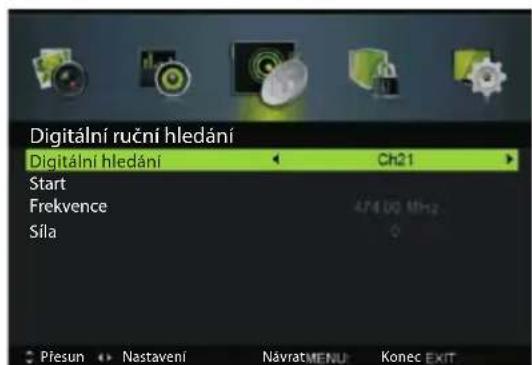

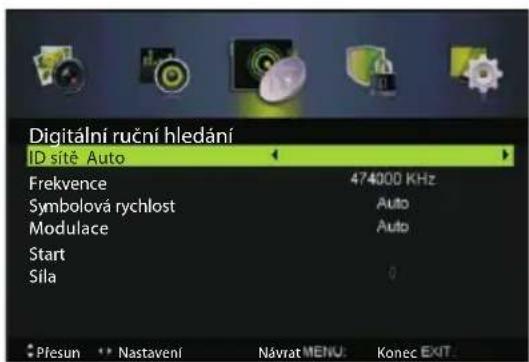

Digitální ruční hledání

Pomocí ▼/▲ vyberte položku Digitální ruční hledání a poté stiskem ENTER/▶ vstupte do podnabídky.

Typ tuneru je Anténa Typ tuneru je Kabel

ID sítě

Stiskem ◀/▶ vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem ◀/▶ vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem ◀/▶ vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Modulace

Stiskem ◀/▶ vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Start

Stiskem tlačítka ENTER / ▶ spustte ladění kanálů.

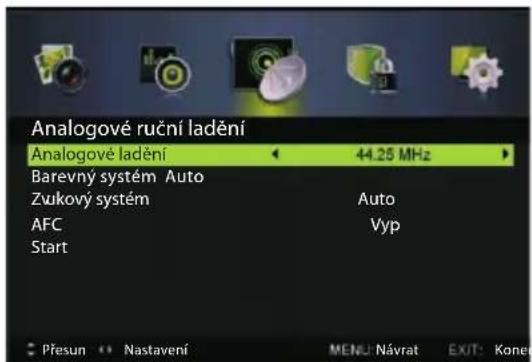

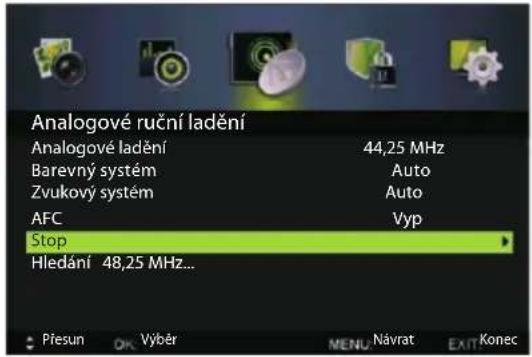

Analogové ruční ladění

Pomocí ▼/▲ vyberte položku Analogové ruční ladění a poté stiskem ENTER/▶ vstupte do podnabídky.

Analogové ladění

Stiskem ◀/▶ vyberte Analogové ladění.

Barevný systém

Stiskem ◀/▶ vyberte barevný systém: Auto, PAL nebo SECAM.

CZ

Zvukový systém

Stiskem ◀/▶ vyberte Zvukový systém: Auto, DK, BG, I nebo L.

Modulace

Stiskem ◀/▶ vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladění.

Stiskem tlačítek ◀/▶ vyberte Zap nebo Vyp.

Start

Stiskem tlačítka ENTER / ▶ spustte ladění kanálů.

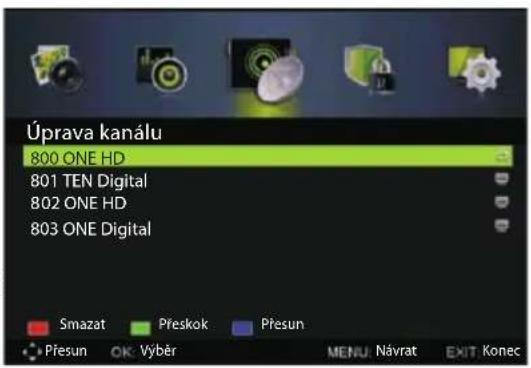

Úprava kanálů

Pomocí ▼/▲ vyberte položku Úprava kanálu a poté stiskem ENTER/▶ vstupte do podnabídky.

Organizaci kanálů usnadní tři barevná tlačítka dálkového ovladače. Nejprve pomocí ▼/▲ zvýrazněte kanál, který chcete vymazat, přesunout, nebo přeskakovat. Poté:

• Stiskněte červené tlačítko pro vymazání kanálu.
• Stiskněte zelené tlačítko pro přeskakování vybraného kanálu. (Při procházení kanálů pomocí tlačítek CH+/- bude takto označený kanál automaticky přeskakován).
• Stiskem modrého tlačítka označte kanál k přesunutí. Pomocí tlačítek jej přesuňte na požadovanou pozici.

Rozhraní Cl

Pomocí ▼/▲ vyberte položku Obecné rozhraní Cl a poté stiskem ENTER vstupte do podnabídky.

Tato volba je dostupná pouze v DTV režimu a s vloženou CI kartou.

Info o signálu

Pomocí ▼/▲ vyberte položku Info o signálu a poté stiskem ENTER zobrazte podrobné informace o signálu. Dostupné pouze v DTV režimu.

Nabídka Zámek systému

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZÁMEK SYSTÉMU a stiskem ENTER/▼ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZÁMEK SYSTÉMU volbu, kterou chcete nastavit.
2. Stiskněte ENTER/◄/► pro nastavení.

3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky. Stiskem ▼/▲ vyberte položku Povolit a pomocí tlačítek ◀/► vyberte Zap nebo Vyp.

4. Funkce Zámek kanálu, Rodičovské hodnocení a Zámek klávesnice jsou dostupné, pokud je povoleno používání hesla (Povolit nastaveno na Zap).

5. Výchozí heslo je 0000. Pokud zapomenete vámi nastavené heslo, obratte se na servisní středisko.

CZ

Zámek kanálu

Stiskem ▼/▲ vyberte položku Zámek kanálu a stiskem ENTER/▶ vstupte do podnabídky.

Rodičovské hodnocení

Stiskem ▼/▲ vyberte položku Rodičovské hodnocení a pomocí tlačítek ◀/▶ vyberte požadovanou úroveň ochrany.

Zámek klávesnice

Aktivací této volby můžete zamezit nežádoucímu použití, například dětmi.

Stiskem ▼/▲ vyberte položku Zámek klávesnice a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Hotelový režim

Stiskem ▼/▲ vyberte hotelový režim.

Nové heslo

Stiskem ▼/▲ vyberte Nové heslo a poté zadejte čtyřmístné číslo, které chcete použít jako heslo. Pro potvrzení zadejte heslo znovu.

Smazat zámky

Stiskem ▼/▲ vyberte volbu Smazat zámky.

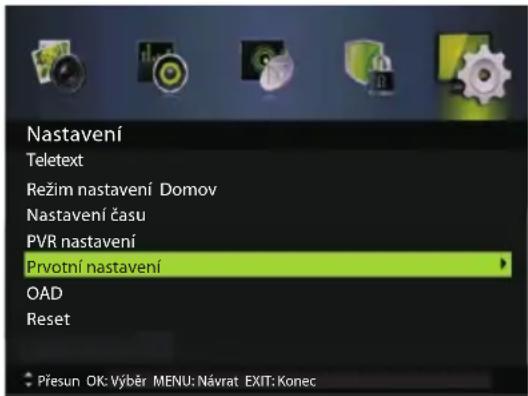

Nabídka Nastavení

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku NASTAVENÍ a stiskem ENTER/▼ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce NASTAVENÍ volbu, kterou chcete nastavit.
2. Stiskněte ENTER/◄/► pro nastavení.
3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

OSD jazyk

Stiskem ▼/▲ vyberte položku OSD jazyk a pomocí tlačítek ◀/▶ vyberte požadovaný jazyk.

Jazyky zvuku

Stiskem ▼/▲ vyberte položku Jazyky zvuku a stiskem tlačítka ENTER vstupte do podnabídky.

Pomocí tlačítek ▼/▲/◄/► vyberte Prvotní jazyk zvuku a Druhotný jazyk zvuku.

Titulky

Stiskem ▼/▲ vyberte položku Titulky a stiskem tlačítka ENTER vstupte do podnabídky.

Teletext

CZ

Tato položka umožňuje upravit nastavení teletextu. Dostupné pouze pro DTV a ATV zdroj signálu. Stiskem ▼/▲ vyberte položku Teletext a stiskem tlačítka ENTER / ▶ vstupte do podnabídky.

Režim nastavení

Stiskem ▼/▲ vyberte Režim nastavení.

Nastavení času

Stiskem ▼/▲ vyberte položku Nastavení času a stiskem tlačítka ENTER / ► vstupte do podnabídky.

PVR nastavení

Stiskem ▼/▲ vyberte položku PVR nastavení a stiskem tlačítka ENTER vstupte do podnabídky. Přístroj provede kontrolu připojeného USB.

Prvotní nastavení

Stiskem ▼/▲ vyberte Prvotní nastavení a stiskem tlačítka ENTER vstupte režimu prvotního nastavení.

OAD

Stiskem ▼/▲ vyberte položku OAD a stiskem tlačítka ENTER vstupte do podnabídky.

Reset

Stiskem ▼/▲ vyberte položku Reset a stiskem tlačítka ENTER vstupte do podnabídky.

Ovládání USB

Poznámka: Před ovládáním nabídky USB připojte k televizoru USB zařízení a tlačítkem INPUT přepněte vstup televizoru na USB.

Pomocí tlačítek ◀/▶ vyberte v nabídce vstupních zdrojů USB a stiskem ENTER vstupte do nabídky.

Stiskem tlačítka ◀/▶ vyberte volbu, kterou chcete v menu USB nastavit, a stiskem ENTER vstupte do nabídky.

ODSTRAŇOVÁNÍ POTÍŽÍ

Problém Řešení
Žádné napájení • Zkontrolujte, zda je vidlice napájecí šňůry zapojena do elektrické zásuvky. Televizor odpojte od napájení, vyčkejte cca 60 vteřin a poté jej znovu zapojte a zapněte.
Špatný přijem signálu • Vysoké budovy nebo kopce v okolí mohou způsobovat odrazy signálu analogového vysílání a duchy obrazu. Kvalitu obrazu můžete zlepšit změnou orientace antény. • Pokud používáte pokojovou anténu, může být příjem za určitých podmínek ztížený. Zkuste příjem zlepšit změnou orientace antény. Pokud se obraz nezlepší, použijte venkovní anténu.
Žádný obraz • Zkontroluje, že je k televizoru řádně připojena anténa. • Zkuste vybrat jiný kanál a ověřte, zda není problém mimo váš přijímač.
Obraz je v pořádku, ale beze zvuku • Zvyšte hlasitost. • Zkontrolujte, zda není vypnutý zvuk televizoru. Opětovným stiskem tlačítka vypnutí zvuku obnovte původní hlasitost.
Zvuk je v pořádku, ale žádný obraz nebo chybné barvy	• Zvyšte kontrast a jas obrazu.
Sněžení v obraze, šum nebo zasekávající se obraz	• Zkontroluje řádné připojení antény.
Rušivé vodorovné pruhy přes obraz • Rušení způsobované elektrickými spotřebiči, jakou jsou vysoušeče vlasů nebo vysavače. Vypněte tyto spotřebiče používané v blízkosti televizoru.
Televizor nereaguje na povely dálkového ovladače	• Dálkový ovladač namiřte na senzor dálkového ovládání na televizoru. • Odstraňte překážky mezi dálkovým ovladačem a senzorem na televizoru. • Zkontrolujte, zda nejsou vybité baterie v dálkovém ovladači.
Žádný obraz v PC režimu • Zkontrolujte řádné připojení video kabelu k VGA konektoru. • Zkontrolujte, zda je formát obrazu z PC kompatibilní s tímto televizorem.
Vertikální chvění (v PC režimu) • Upravte zobrazovací frekvenci obrazu z PC.
Příliš světlý nebo tmavý obraz v PC režimu	• V menu upravte jas a kontrast obrazu.

Pokud výše uvedené pokyny nepomohou problém odstranit, odpojte televizor na cca 60 vteřin od napájení a poté jej znovu zapojte. Pokud potíže přetrvají, obratte se na kvalifikovaný servis. Nepokoušejte se přístroj opravit vlastními silami.

TECHNICKÝ LIST

MODEL 22 LED 632/622 PVR 24 LED 622 PVR 24 LED 631/621 PVR
Obrazovka
Úhlopříčka 22" (55 cm) 24" (60 cm) 24" (60 cm)
Poměr stran 16:9 16:9 16:9
Rozlišení 1920 × 1080 1920 × 1080 1366 × 768
Dynamický kontrast 1 000 000 : 1 1 000 000 : 1 1 000 000 : 1
Tuner
Digitální tuner HD DVB-T MPEG2/4 HD DVB-T MPEG2/4 HD DVB-T MPEG2/4
Programový průvodce EPG	ano	ano	ano
PVR nahrávání na USB	ano	ano	ano
Funkce Timeshift (časový posun)	ano	ano	ano
Seznam kanálů	ano	ano	ano
Video systém	PAL/NTSC/SECAM	PAL/NTSC/SECAM	PAL/NTSC/SECAM
Obraz
Progressive Scan	ano	ano	ano
Hřebenový filtr	3D	3D	3D
Redukce šumu	ano	ano	ano
OSD menu	ano	ano	ano
Zvuk
Zvukový výkon	2 × 3 W	2 × 3 W	2 × 3 W
Korekce zvuku stereo váha	stereo váha	stereo váha
Stereo zvuk	NICAM/A2	NICAM/A2	NICAM/A2
Konektivita
USB	1	1	1
Podporované formáty	.mpg\.avi\.ts\.mp4\.mkv\.ts\.vob\.mp3\.aac\.jpg\.mp3\.wav\.m4a\.aac\.wmv	.mpg\.avi\.ts\.mp4\.mkv\.ts\.vob\.mp3\.aac\.jpg\.mp3\.wav\.m4a\.aac\.wmv	.mpg\.avi\.ts\.mp4\.mkv\.ts\.vob\.mp3\.aac\.jpg\.mp3\.wav\.m4a\.aac\.wmv
HDMI	1	1	1
SCART	1	1	1
Komponentní YPbPr	1	1	1
VGA (D-Sub5 pin)	1	1	1
PC Audio vstup	1	1	1
Sluchátkový výstup	1	1	1
RF IN	1	1	1
Obecné specifi kace
Rodičovský zámek ano ano ano
Napájení
Příkon max. 36 W max. 48 W max. 48 W
Příkon v pohotovostním režimu ≤0,5 W ≤0,5 W ≤0,5 W
Příkon ve vypnutém stavu 0 W 0 W 0 W
Energetická třída B B B
Hlavní vypínač napájení ano ano ano
Rozměry a hmotnost
Rozměry přístroje se stojanem (š × v × h) mm	503 × 340 × 176 564 × 371 × 176	564 × 371 × 176
Rozměry přístroje bez stojanu (š × v × h) mm	503 × 316 × 51	564 × 347 × 51	564 × 347 × 51
Hmotnost	4 kg	3,9 kg	3,9 kg
Závěsná na stěnu	VESA 100 × 100	VESA 100 × 100	VESA 100 × 100

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

08/05

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz Změna textu a technických parametrů vyhrazena.

LED TV

OBSAH

NA ÚVOD 24

INŠTALÁCIA A ZAPOJENIE TELEVÍZORA....24

1. Kábel antény pripojte k anténovému konektoru na zadnej strane televízora.
2. Vidlicu napájacieho kábla zapojte do elektrickej zásuvky.
3. Televízor zapnite.
   Stlačte vypínač na televízore. Indikačná kontrolka sa rozsvieti zeleno. Ked' je TV v pohotovostnom režime (červený svit kontrolky), môžete televízor zapnút stlačením tlačidla na dialkovom ovládači.

SOURCE : Vol'ba externého zdroja signálu

Tlačidlá dialkového ovládača

1. Stlačením tlačidla INPUT zobrazíte ponuku vstupných zdrojov.
2. Stlačením tlačidla ▼/▲ alebo INPUT vyberte požadovaný vstup.
3. Stlačením tlačidla ENTER prepnete na vybraný vstup.
4. Stlačením tlačidla EXIT ponuku opustíte.

SK

Ponuka Obraz

Stlačením ▼/▲ vyberte položku Obrazový režim a pomocou tlačidiel ◀/▶ nastavte.

Stlačením ▼/▲ vyberte položku Farebná teplota a pomocou tlačidiel ◀/► vyberte z možností Štandard, Teplý a Studený.

Štandard Vytvára živý a svieži obraz

Stlačením ▼/▲ vyberte položku Zvukový režim a pomocou tlačidiel ◀/▶ vyberte požadovaný režim.

Výšky / Basy / Vyváženie

Stlačením ▼/▲ vyberte vol'bu a pomocou tlačidiel ◀/▶ nastavte.

Stlačením ◀/▶ vyberte krajinu.

Režim

Stlačením ◀/▶ vyberte režim: DTV+ATV, DTV, ATV.

Typ h'ladania

Stlačením tlačidla ENTER / ▶ spustite automatické vyhladávanie.

Stlačením ◀/▶ vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Štart

Stlačením tlačidla ENTER / ▶ spustite ladenie kanálov.

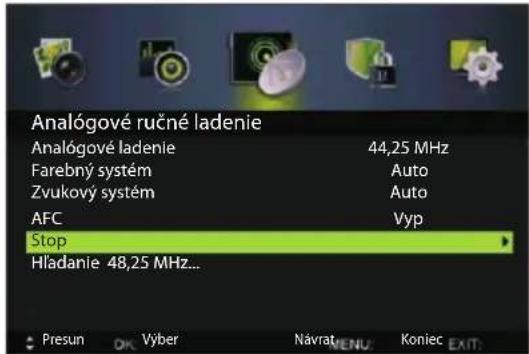

Stlačením ◀/▶ vyberte Analógové ladenie.

Farebný systém

Zvukový systém

Stlačením ◀/▶ vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladenie.

Stlačením tlačidla ENTER / ▶ spustite ladenie kanálov.

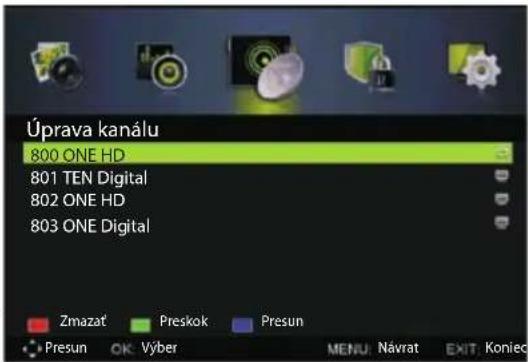

Úprava kanálov

- Stlačte červené tlačidlo na vymazanie kanálu.

- Stlačením modrého tlačidla označte kanál na presunutie. Pomocou tlačidiel ho presuňte na požadovanú pozíciu.

Rozhranie CI

Stlačením ▼/▲ vyberte hotelový režim.

Nové heslo

Stlačením ▼/▲ vyberte vol'bu Zmazat' zámky.

Ponuka Nastavenie

Stlačením ▼/▲ vyberte položku Nastavenie času a stlačením tlačidla ENTER / ► vstúpte do podponuky.

PVR nastavenie

Stlačením ▼/▲ vyberte položku Reset a stlačením tlačidla ENTER vstúpte do podponuky.

Ovládanie USB

Poznámka: Pred ovládaním ponuky USB pripojte k televízoru USB zariadenie a tlačidlom INPUT prepnite vstup televízora na USB.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]
