Typ produktu	LED televize
Značka	ECG
Model	19 LED 612 PVR
Velikost obrazovky (úhlopříčka)	19 palců (48 cm)
Rozlišení displeje	1366 x 768 pixelů (HD Ready)
Tuner	DVB-T/T2/C/S2
PVR (osobní videorekordér)	Ano, nahrávání přes USB na externí úložiště
USB porty	1 x USB 2.0
HDMI vstup	1 x HDMI
Kompozitní video vstup	1 x AV
Audio výstup	1 x konektor pro sluchátka, 1 x koaxiální audio
Napájení	100-240V AC, 50/60Hz
Spotřeba energie (typická)	25 Wattů
Rozměry (Š x V x H) se stojanem	450 x 310 x 150 mm
Hmotnost se stojanem	Přibližně 3,0 kg
Montáž VESA	75 x 75 mm
Provozní teplota	5°C až 35°C
Baterie dálkového ovládání	2 x AAA (nejsou součástí)
Rady pro čištění	Používejte měkký suchý hadřík. Nepoužívejte tekuté nebo abrazivní čisticí prostředky.
Bezpečnostní poznámka	Neumísťujte blízko zdrojů tepla nebo na přímé sluneční světlo.
Dostupnost náhradních dílů	Dálkové ovládání, stojan a napájecí adaptér jsou k dispozici v servisních střediscích ECG.

Často kladené otázky - 19 LED 612 PVR ECG

Jak nastavit televizi poprvé?

Připojte anténu a napájecí kabel. Stiskněte tlačítko napájení. Postupujte podle pokynů na obrazovce pro výběr jazyka a automatické ladění.

Mohu s tímto modelem nahrávat televizní programy?

Ano, 19 LED 612 PVR podporuje nahrávání PVR. Vložte USB flash disk (formátovaný na FAT32) do USB portu. Stiskněte tlačítko Record na dálkovém ovladači pro spuštění nahrávání aktuálního kanálu.

Jak připojit externí zařízení, jako je DVD přehrávač?

Použijte AV vstup (kompozitní) nebo HDMI port. Připojte zařízení, vyberte odpovídající zdroj pomocí tlačítka Source na dálkovém ovladači.

Proč není žádný zvuk ani obraz?

Zkontrolujte, zda je napájecí kabel zapojen a televize je zapnutá. Ujistěte se, že je vybrán správný zdroj vstupu. Ověřte připojení antény pro digitální kanály.

Mohu s touto televizí použít univerzální dálkový ovladač?

Ano, tato televize je kompatibilní s univerzálními dálkovými ovladači. Použijte kód pro televize ECG (např. 1234) nebo funkci automatického vyhledávání.

Jak aktualizovat firmware?

Stáhněte nejnovější firmware z webové stránky podpory ECG na USB disk. Vložte USB do televize a přejděte do Nastavení > Aktualizace softwaru > Aktualizace z USB.

Je televize vhodná pro montáž na zeď?

Ano, podporuje nástěnné držáky VESA 75x75mm. Použijte vhodné šrouby a ujistěte se, že zeď unese hmotnost.

Co mám dělat, pokud dálkový ovladač nefunguje?

Vyměňte baterie za nové AAA. Zkontrolujte, zda není blokován IR senzor. Pokud stále nefunguje, znovu spárujte dálkový ovladač (pokud je to možné) nebo kontaktujte podporu.

Jak vyčistit obrazovku?

Vypněte televizi a odpojte ji. Použijte měkký suchý mikrovláknový hadřík. Nestříkejte tekutiny přímo; v případě potřeby hadřík mírně navlhčete.

Kde najdu uživatelský manuál?

Manuál je k dispozici ke stažení zdarma na notice-facile.com. Můžete také požádat o přeloženou verzi e-mailem.

NÁVOD K OBSLUZE 19 LED 612 PVR ECG

Hlavní přednosti přístroje....7

Popis součástí....7

INSTALACE 8

Umístění 8

Instrukce pro sestavení stojánku 8

Připojení antény 8

Připojení k PC 9

Připojení AV přístrojů ....10

DÁLKOVÝ OVLADAČ 11

Tlačítka dálkového ovladače 11

Ovládání teletextu 12

OVLÁDÁNÍ TELEVIZORU....13

Průvodce instalací....13

Nabídka KANÁL 13

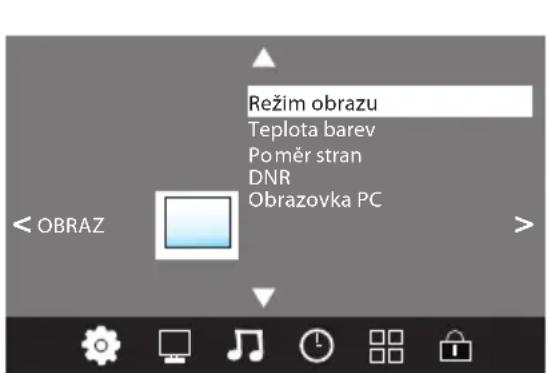

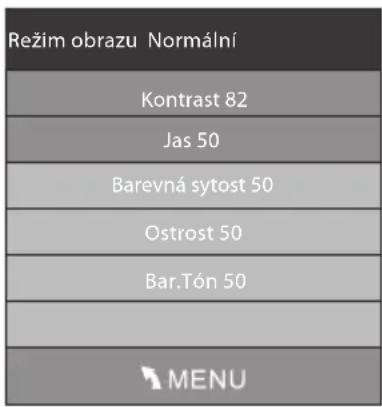

Nabídka OBRAZ 15

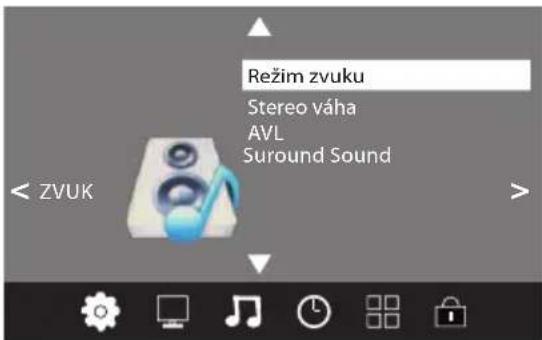

Nabídka ZVUK 16

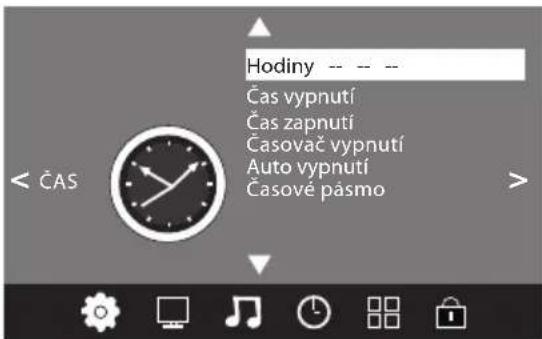

Nabídka ČAS 16

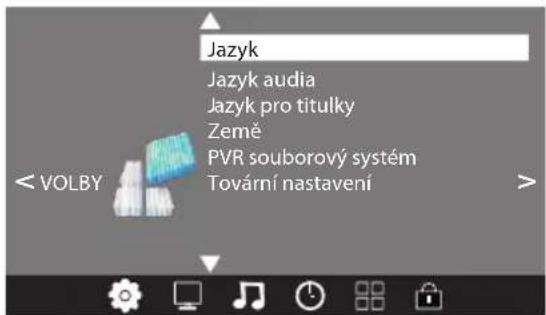

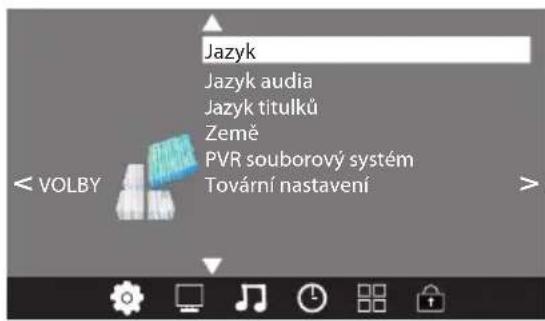

Nabídka VOLBY....16

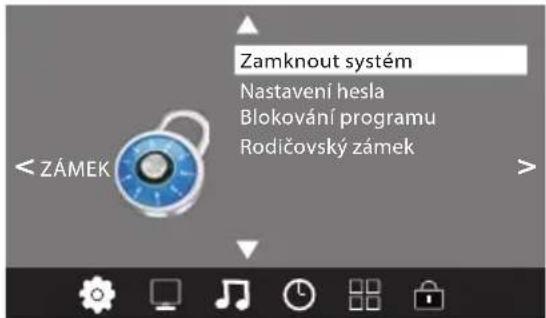

Nabídka ZÁMEK....16

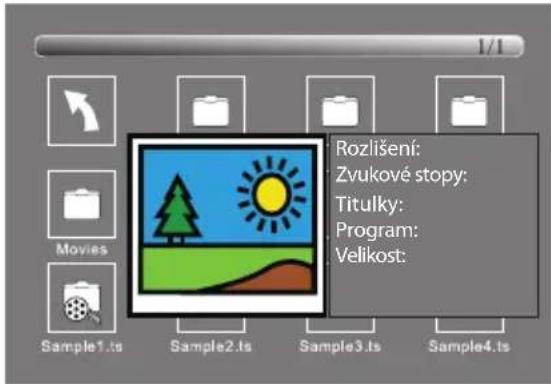

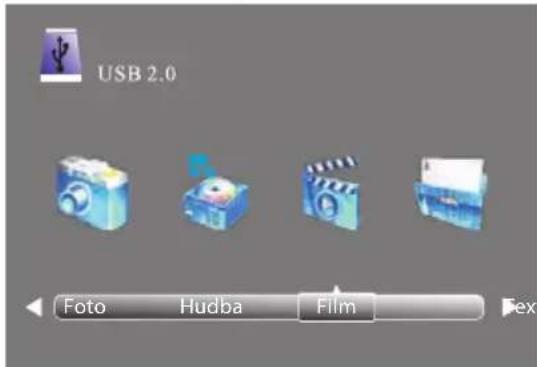

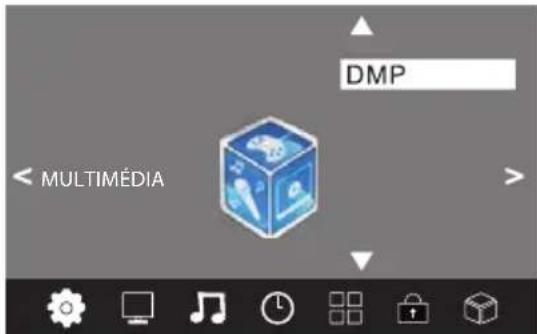

Nabídka MULTIMÉDIA....17

EPG (PROGRAMOVÝ PRŮVODCE) 18

FUNKCE PVR 18

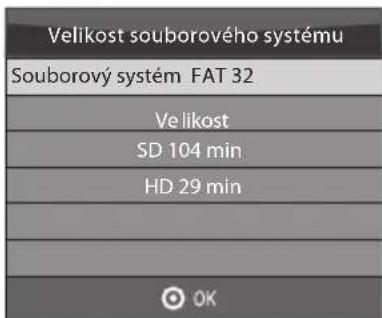

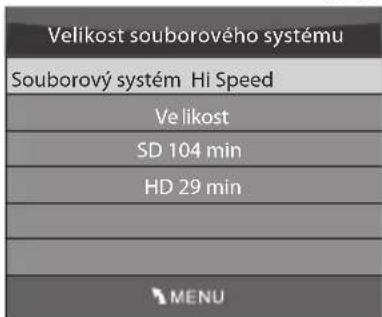

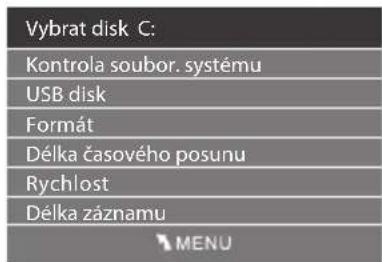

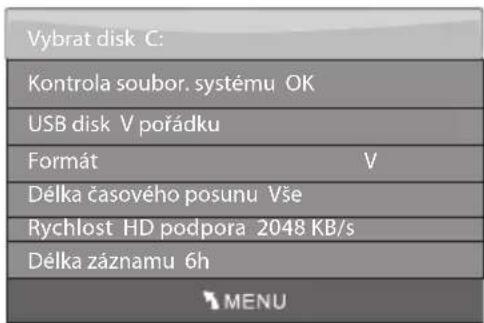

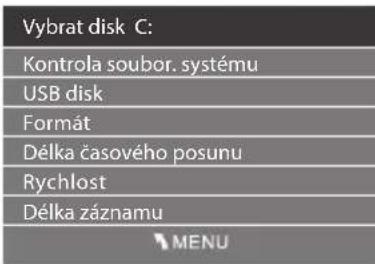

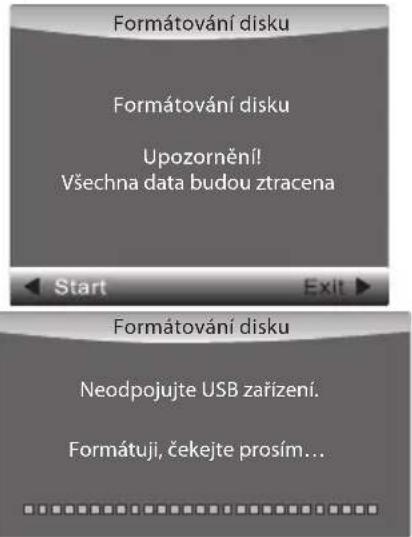

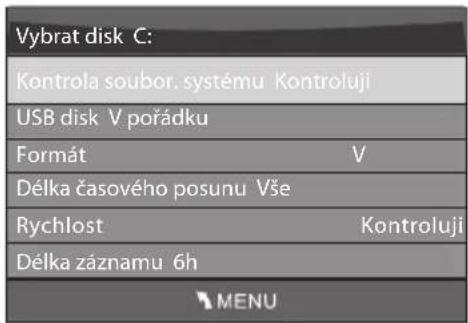

Příprava k nahrávání programu....18

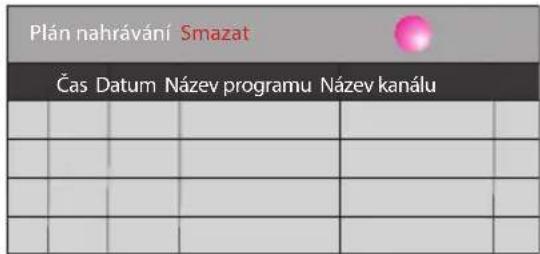

Nahrávání programu 20

Přehrávání záznamu 20

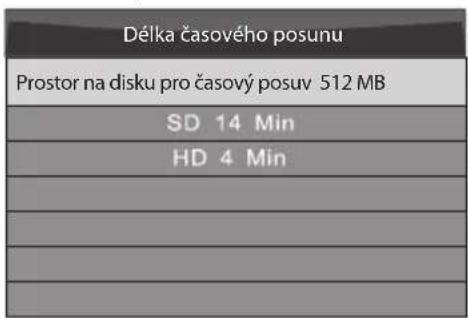

Funkce časového posuvu ....20

ODSTRAŇOVÁNÍ POTÍŽÍ......21

TECHNICKÉ ÚDAJE 22

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít.

Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy opatření, včetně těch následujících:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

CHCETE-LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE KRYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

Symbol blesku se šipkou v rovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má informovat uživatele o tom, že se v literatuře přiložené k přístroji nachází mnoho důležitých pokynů pro jeho provoz a údržbu (případně servis).

1. Přečtěte si pečlivě veškeré instrukce.
2. Instrukce uložte pro nahlédnutí v budoucnu.
3. Věnujte pozornost upozorněním v příručce.
4. Dodržujte všechny pokyny.
5. Nepoužívejte zařízení v blízkosti vody.
6. Čistěte výhradně suchým hadříkem.
7. Neblokujte větrací otvory. Umístěte v souladu s pokyny výrobce.
8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.
9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajišťujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Chraňte napájecí šňůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice a místa, kde vystupuje z přístroje.
11. Používejte pouze příslušenství a doplňky doporučené výrobcem.
12. Za bouřky nebo v případě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šnůru přístroje ze zásuvky.

13. Veškeré opravy svěřte kvalifikovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šnůra nebo zástrčka, do přístroje se dostala tekutina nebo do něj vnikl cizí předmět, byl vystaven dešti nebo vlhku, došlo k jeho pádu nebo nefunguje obvyklým způsobem.

14. Zásuvka, ke které je televizor připojen, slouží k odpojení přístroje od sítě a musí být za všech okolností snadno přístupná.

15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.

16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.

17. Dbejte na ekologickou likvidaci baterií.

18. Přístroj je určen k provozu v mírném klimatu.

19. Zabraňte kapání vody na přístroj a jejímu vniknutí do přístroje. Na přístroj nestavte žád naplněné tekutinou, jako např. vázy s květinami.

20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení a jeho opětovným zapnutím.

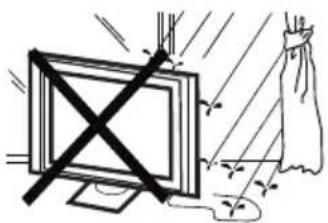

VAROVÁNÍ:

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

VAROVÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

Tento symbol znamená, že se jedná o přístroj v druhé ochranné třídě, s dvojitou izolací mezi nebezpečným síťovým napětím a uživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvalifi kovaným pracovníkům.

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

O televizor se neopírejte, nenaklánějte jej a nestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Zabraňte vniknutí cizích předm otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Četeřvizdronestávte anaí nebstabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Nezakrývejte ventilační otvory v zadním kry: přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů.

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je unezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje a může být také nebezpečné.

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šnůru z elektrické zásuvky.

NA ÚVOD

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností tohoto přístroje, přečtěte si pečlivě tuto příručku a uložte ji na příhodné místo pr v budoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach nebo kapičky z displeje nebo skříně přístroje, měli byste nejprve vytáhnout napájecí šňůru ze zásuvky a poté otřít přístroj suchým hadříkem. Při bouřce odpojte napájecí šňůru a anténu, aby nedošlo k poškození televizoru. Veškeré opravy svěřte kvalifi kovanému servisu.

POPIS

Hlavní přednosti přístroje

1. Přístroj lze použít jako televizní přijímač, zobrazovací displej nebo PC monitor.
2. Vysoký jas, velké pozorovací úhly
3. Rozhraní HDMI a SCART
4. NICAM zvuk

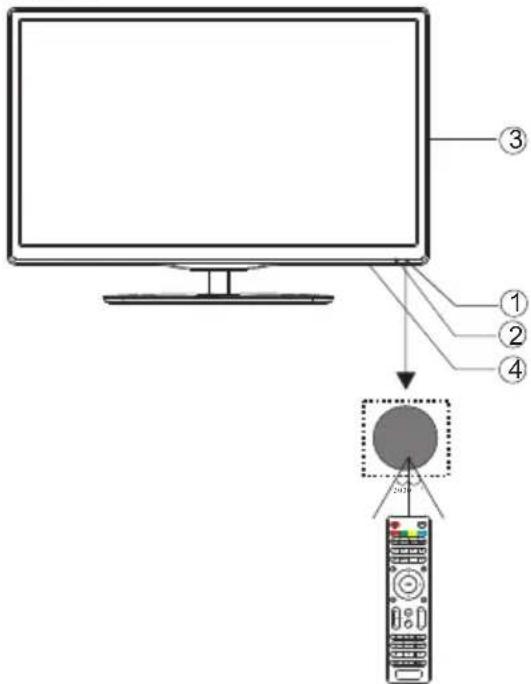

Popis součástí

Čelní panel

1. Snímač dálkového ovládání
2. LED indikátor:
   Modrý : zapnuto
   Červený : pohotovostní režim
3. Tlačítka
4. Vypínač

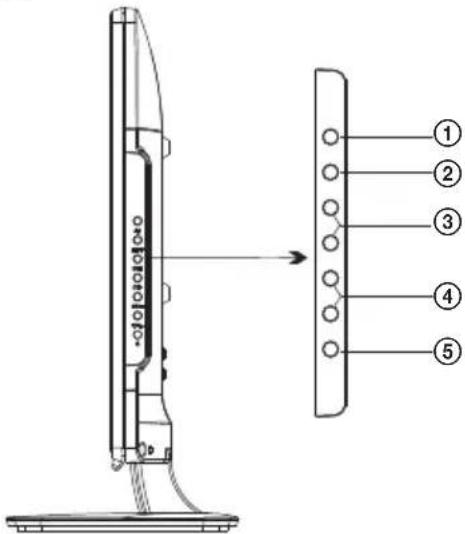

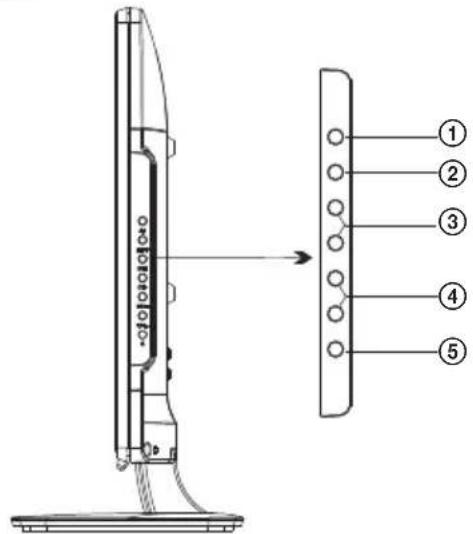

Tlačítka

1. SOURCE: Zobrazení nabídky vstupních zdrojů.
2. MENU: Zobrzení hlavního MENU.
3. CH+/CH-: V režimu TV přepíná kanály. V režmu MENU slouží k výběru položek.
4. VOL+/VOL-: Nastavení hlasitosti. V režimu MENU slouží k nastavení hodnoty vybrané položky.
5. Pohotovostní režim: Stiskem tlačítka prístroj zapnete nebo vypnete do pohotovostního režimu.

Konektory na zadním panelu

Na zadním panelu se nacházejí následující připojení (zleva doprava): Napájecí šňůra, konektor VIDEO pro připojení kompozitního video signálu, audio vstup (L+R), konektor YPbPr pro připojení komponentního video signálu a konektor HDMI2.

Poznámka: Konektory VIDEO a YPbPr sdílejí stejný zvukový kanál.

Konektory na bočním panelu

Zde jsou umístěny následující konektory (zleva doprava): HDMI1, USB, PC AUDIO, SCART, VGA a RF.

Poznámka: Když je na port HDMI přiven DVI signál, je zvukový signál přijímán prostřednictvím kanálu PC Audio.

INSTALACE

CZ

Umístění

• Televizor umístěte v místnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.
• Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.
• Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.
• Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skříně přístroje nebo předčasnému stárnutí komponentů.
• Nezakrývejte ventilační otvory televizoru.

Instrukce pro sestavení stojánku

1. Televizor položte na rovný povrch obrazovkou směrem dolů. Kochraně displeje před poškozením použijte deku nebo jinou měkkou látku.

1. Nasad'te stojánek do držáku a utáhněte pevně pomocí přiložených šroubů.

Poznámka:

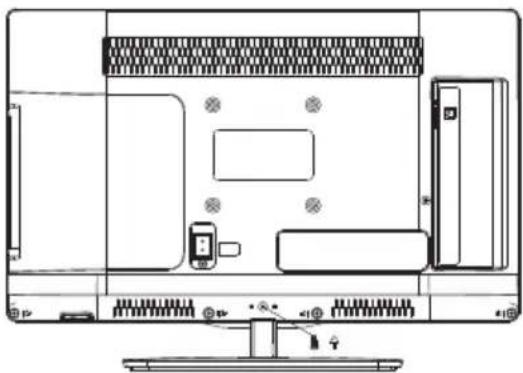

Připojení antény: IEC (konektor „female“).

Vstupní impedance: 75 Ω nesymetricky.

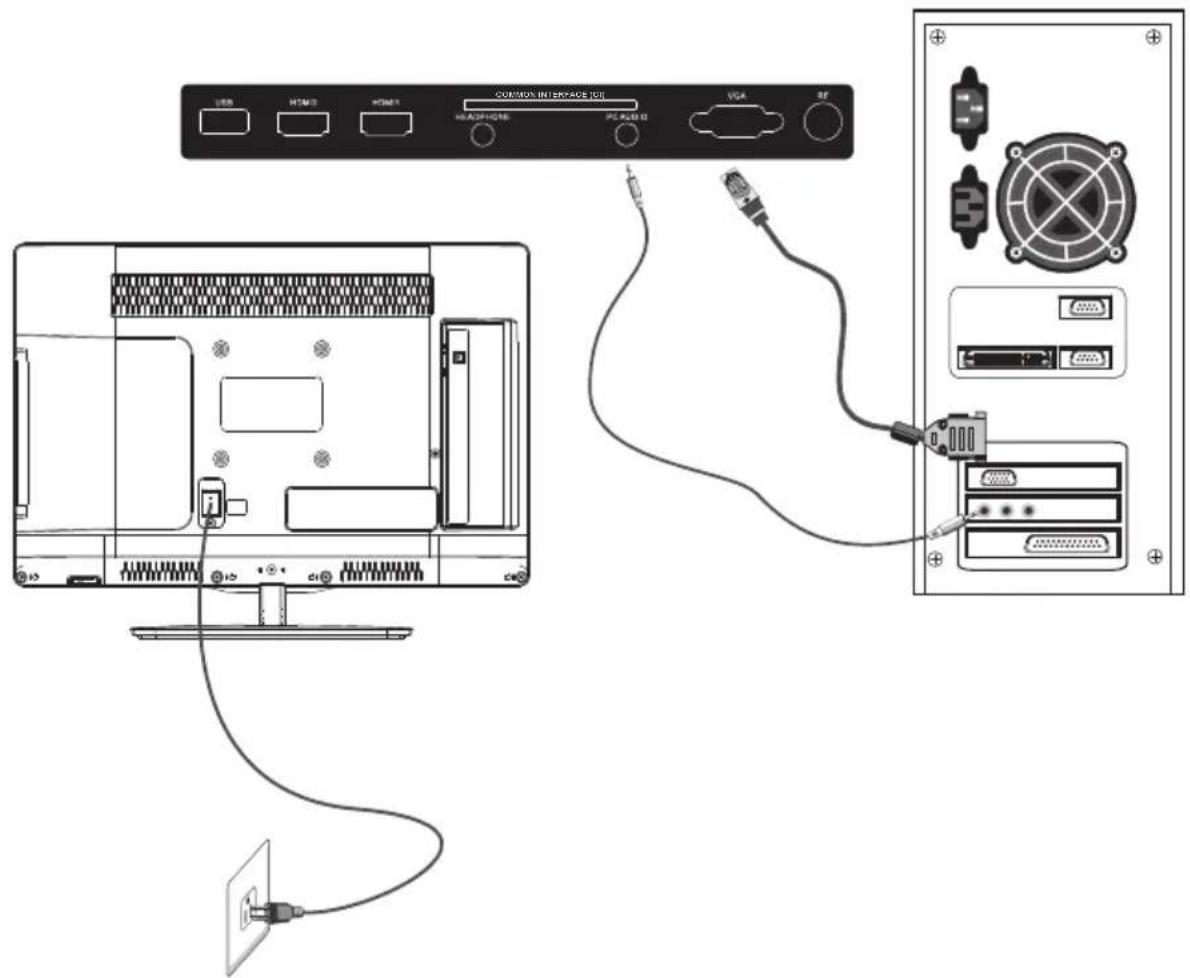

Připojení k PC

Postup:

1. Ujistěte se, že jsou televizor i počítač vypnuté.
2. Připojte VGA a audio kabel.
3. Připojte napájecí šňůru.
4. Zapněte televizor a přepněte jej do PC režimu.
5. Zapněte PC.
   Dodržení tohoto postupu je velmi důležité.

Přednastavené režimy

	Rozlišení V.frekv. (Hz) H. frekv. (Hz)
1 800*600	60 37,88
2	6	4	0	*
3	1024*768	60		48,36
4	1280* 768	60		47.7
5	1920*1080(Pouze 22" a 24")	60		66,64

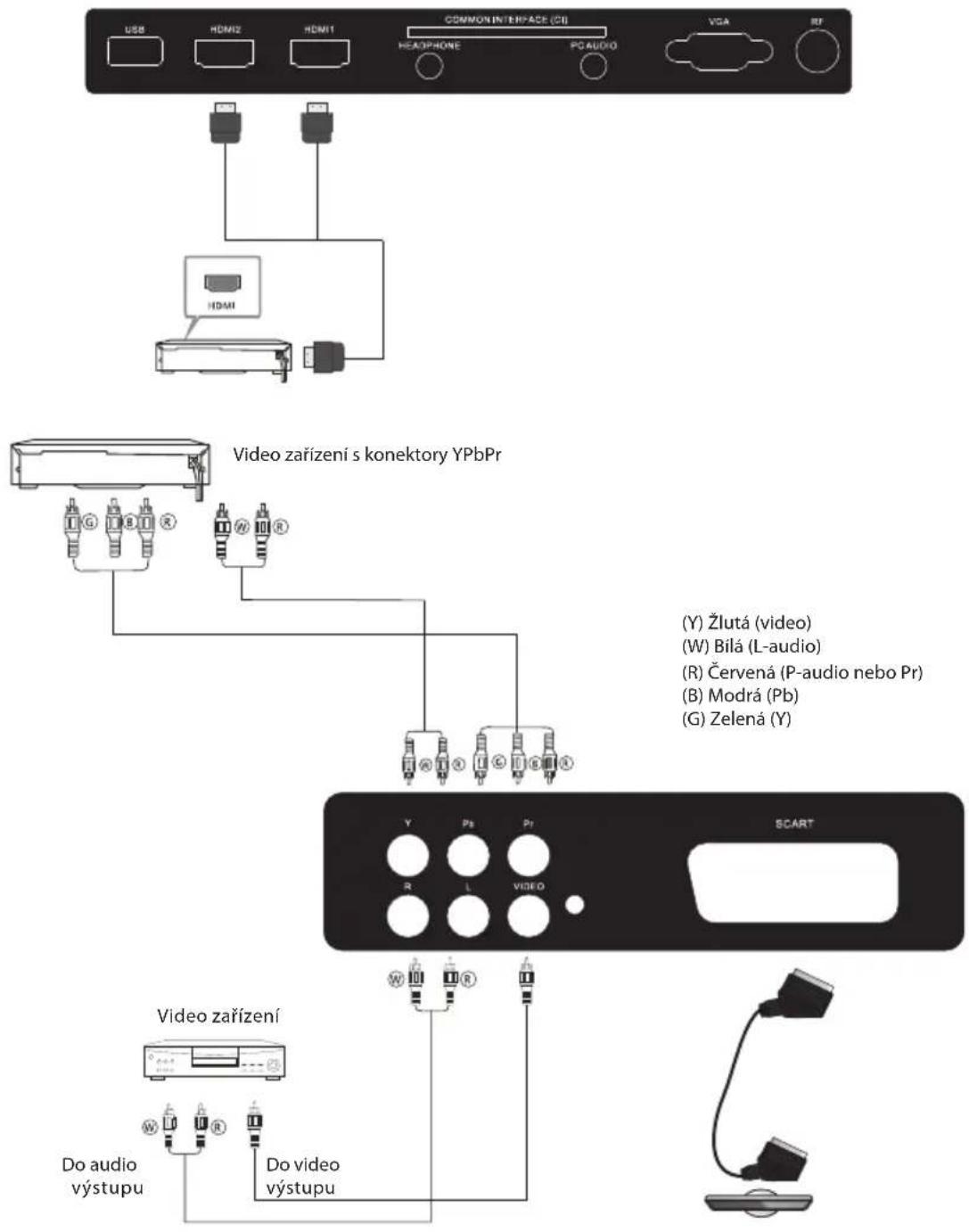

Připojení AV přístrojů

Tento televizor nabízí sadu konektorů (AV, YPbPr a SCART) pro pohodlné připojení DVD přehrávače, videorekordéru nebo jiného video zařízení. Řidte se prosím také instrukcemi v příručce připojovaného zařízení.

Vstupní konektory televizoru můžete použít následujícím způsobem.

K televizoru lze lze připojit následující přístroje: DVD přehrávač, videorekordér, videokameru, herní konzoli, stereo systém atd...

Vstup YPbPr podporuje následující video formáty: 480i,576i,480p,576p,720p,1080i.

DÁLKOVÝ OVLADAČ

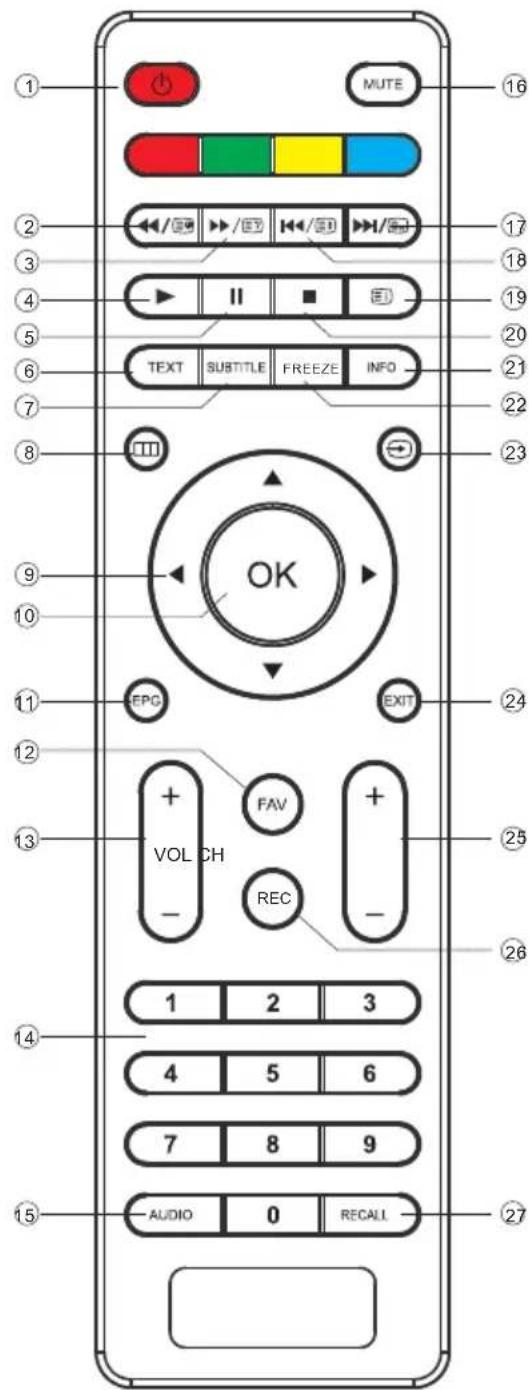

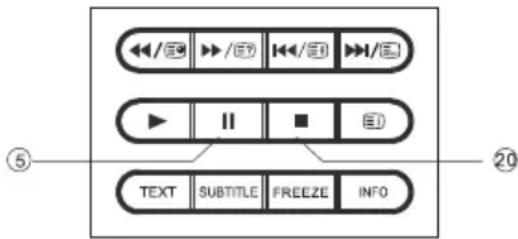

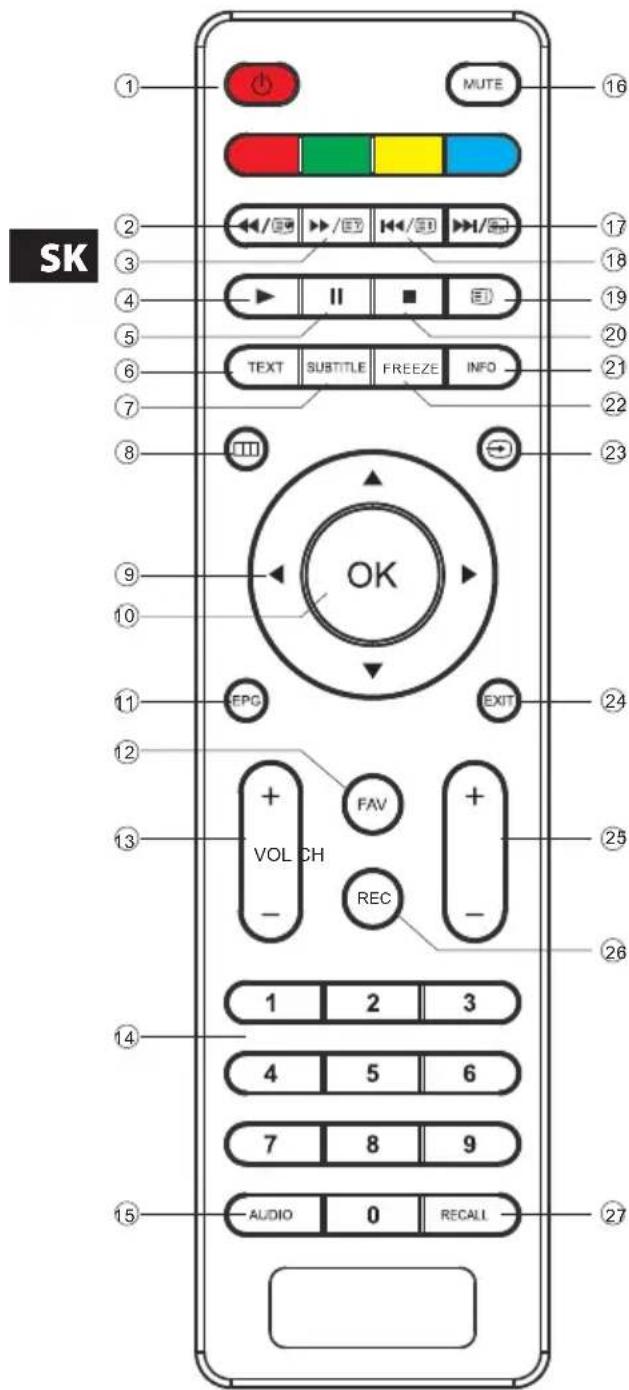

Tlačítka dálkového ovladače

1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.
2. ◀◀/ 📋: V režimu USB slouží pro posun zpět, v režimu teletextu slouží jako tlačitko podstránek.
3. ▶▶/≡?: V režimu USB slouží pro posun vpřed, v režimu teletextu slouží k zobrazení skrytých informací.

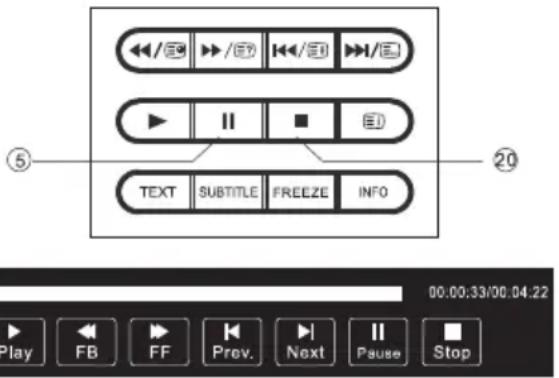

4. ▶: Stiskem v režimu USB spustíte nebo obnovíte přehrávání.
5. III: Stiskem v režimu USB pozastavíte přehrávání.
6. TEXT: Otevření teletextu.
7. SUBTITLE: V režimu DTV můžete stiskem tlačítka zapnout titulky.
8. ☐: Zobrazení hlavního menu na obrazovce.
9. ŠIPKY: Pohyb po menu.
10. OK: Potvrzení výběru.

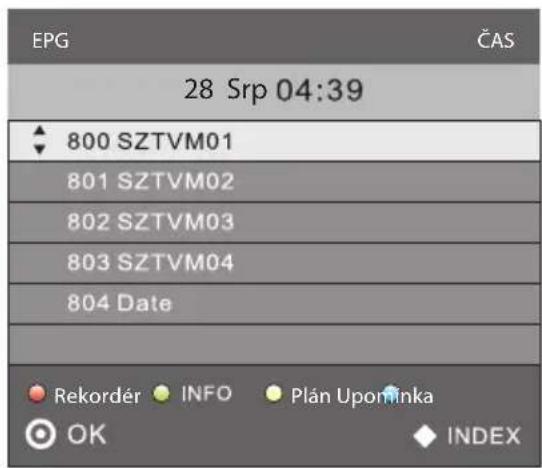

11. EPG: Zobrazení informací o sledovaném programu a následujících programech (v režimu DTV).
12. FAV: Přístup k seznamu oblíbených kanálů (režim ATV a DTV).
13. VOL +/-: Nastavení hlasitosti.
14. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.
15. AUDIO: Volba jazyka zvukové stopy TV programů.
16. MUTE: Vypnutí nebo zapnutí zvukového výstupu.
17. ▶▶▶I/☐: V režimu USB slouží k přeskočení na následující položku, v režimu teletextu slouží jako tlačitko seznamu.
18. 🚪◀/☐: V režimu USB slouží k přeskočení na předchozí položku, v režimu teletextu slouží k zastavení teletextu.
19. ☐: Slouží k zobrazení obsahu teletextu.
20. ■: V režimu USB slouží k zastavení reprodukce.
21. INFO: Slouží k zobrazení informací o sledovaném pořadu.
22. FREEZE: Slouží ke zmrazení obrazu na obrazovce.
23. ☎: Stiskněte pro zobrazení dostupných video zdrojů a jejich výběr.
24. EXIT: Návrat do předchozího menu nebo opuštění menu.
25. CH+/CH-: Přepnutí na předchozí nebo následující kanál.
26. REC: Stiskem spustíte nahrávání sledovaného TV pořadu (v režimu DTV).
27. RECALL: V režimu DTV: Návrat na posledně sledovaný kanál.

Ovládání teletextu

Teletext je informační systém vysílaný určitými stanicemi, který můžete pročita | Umožňuje přístup k titulkům, které usnadňují sledování pořadů sluchově postiženým a lidem bez znalosti jazyka, ve kterém je pořad vysílan (kabelové sítě, satelitní kanály atd.).

Stiskněte: Výsledný efekt:
TEXT	Slouží k vyvolání režimu teletextu nebo k jeho opuštění. Objeví se souhrn se seznamem dostupných položek. Každá položka má svoje trojciferné číslo stránky. Pokud právě sledovaný kanál teletext nevysílá, zobrazí se údaj „100“ a obrazovka zůstane prázdná ( v takovém případě opustte teletext a vyberte jiný kanál).
VÝBĚR STRÁNKY[IMAGE]	Pomocí numerických tlačítek 0 až 9 a šipek nahoru/dolu zadejte číslo požadované stránky. Příklad: chcete-li zobrazit stránku 120, zadejte 1, 2 a 0. Číslo stránky se zobrazuje v levém horním rohu. Počítadlo indikuje listování stránkami a po načtení požadované stránky se tato stránka objeví na obrazovce. Chcete-li zobrazit stránku, postup opakujte. Pokud počítadlo počítá neustále dokola, znamená to, že není příslušná stránka vysílána. Zvolte stránku s jiným číslem.
PŘÍMÝ PŘÍSTUP K POLOŽKÁM[IMAGE]	Ve spodní části obrazovky se nacházejí barevné zkratky k určitým stránkám. Pro přímý přístup k těmto stránkám slouží barevná tlačítka dálkového ovladače. Dokud není položka nebo stránka k dispozici, barevné políčko bliká.
TLAČÍTKO[IMAGE]	Tímto tlačítkem se vrátíte na stránku seznamu.
TLAČÍTKO[IMAGE]	Některé stránky obsahují tzv. podstránky, které se postupně automaticky zobrazují jedna za druhou. Toto tlačítko slouží k zastavení nebo obnovení listování podstránek. V levém horním rohu se objeví indikátor zastavené podstránky.
TLAČÍTKO[IMAGE]	Slouží ke zmrazení stránky.
TLAČÍTKO[IMAGE]	Slouží k zobrazení skrytých informací (např. řešení kvízů).

OVLÁDÁNÍ TELEVIZORU

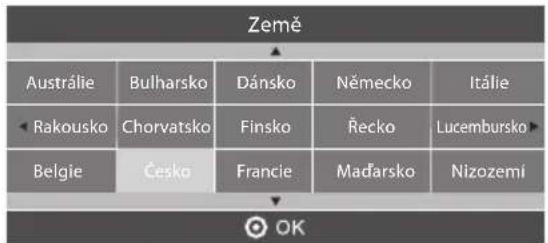

Průvodce instalací

Tato obrazovka se objeví pouze při prvním zapnutí přístroje nebo po resetování na výchozí nastavení z výroby. Můžete zde vybrat zemi a provést automatické naladění kanálů. Po naladění se na obrazovce objeví první naladěný DTV kanál.

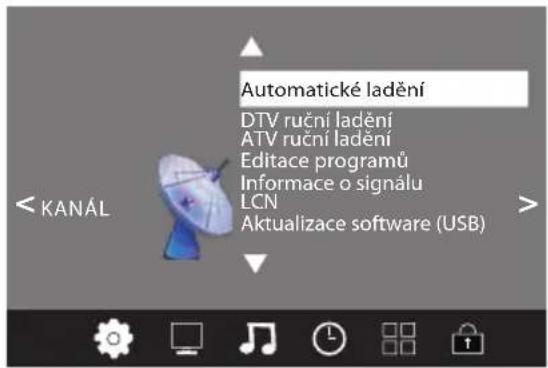

Nabídka KANÁL

První položkou hlavního MENU je nabídka KANÁL (pouze pro ATV nebo DTV zdroje signálu).

V této nabídce můžete provádět ladění kanálů a editaci programů.

Automatické ladění:

Všechny kanály budou naladěny automaticky. Můžete vybrat ladění analogových (ATV) nebo digitálních (DTV) kanálů.

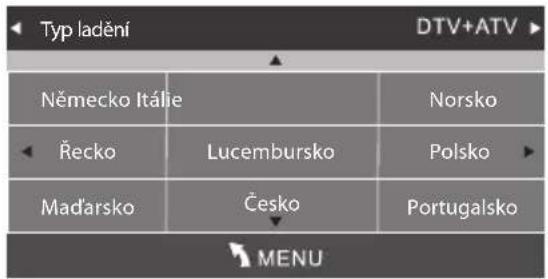

Pomocí tlačítek ◀▶ ▼▲ vyberte nejprve zemi, poté stiskem OK spustte automatické ladění.

CZ

POZNÁMKA:

• Pokud je jako typ ladění vybráno „DTV + ATV“, lze všechny kanály (včetně ATV, DTV a rozhlasových kanálů) naladit najednou.
• Po provedení automatického ladění budou všechny dříve uložené kanály vymazány.
• Po dokončení automatického ladění se televizor přepne na první naladěný DTV kanál.

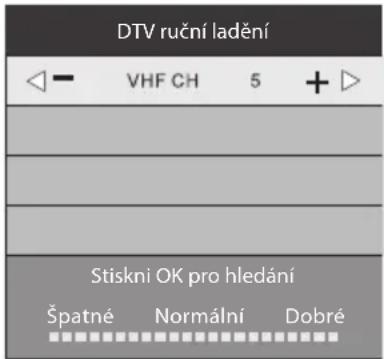

DTV ruční ladění

Můžete vybrat číslo DTV kanálu a poté naladit požadovanou stanici.

Pomocí numerických tlačítek nebo tlačítek ◀▶ vyberte číslo kanálu a stiskem OK spustte ladění.

POZNÁMKA:

- Síla signálu je indikována na stupnici ve spodní části obrazovky (Špatné Normální Dobré)

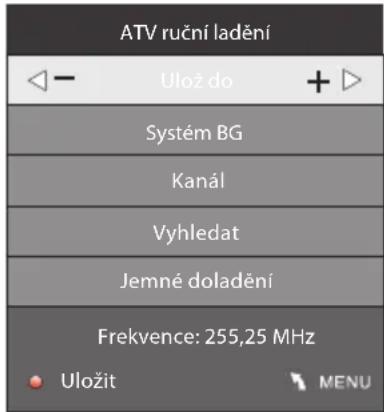

ATV ruční ladění

Při manuálním ladění analogového vysílání (ATV) můžete měnit systém zvuku a provádět jemné doladění kanálů. Poté můžete vybrané kanály uložit do paměti přístroje.

POZNÁMKA:

- Po ručním naladění uložíte kanály stiskem červeného tlačítka.

Editace programů

Kterýkoli z programů můžete Vymazat, Přejmenovat, Přesunout, Přeskočit, nebo zařadit mezi Oblíbené.

Smazat:

Stiskem červeného tlačítka vymažete označený program.

Přejmenovat:

Přejmenovat můžete pouze analogové (ATV) programy.

Přesuňte zvýraznění na program, který chcete přejmenovat, a stiskněte zelené tlačítko.

Pomocí šipek ▼▲ vyberte znak na pozici označené kurzorem. Šipkami ◀▶ posouváte kurzor.

Stiskem tlačítka MENU opustte režim editace, stiskem tlačítka EXIT opustte menu.

Poznámka: Názvy ATV programů mohou být dlouhé maximálně 5 znaků, DTV kanály 25 znaků.

Přesunout:

Pomocí šipek vyberte kanál, který chcete přesunout.

Poté stiskem žlutého tlačítka vyberte funkci Přesunout. Poté pomocí numerických tlačítek zadejte nové číslo programu a potvrd’te stiskem OK.

Přeskočit:

Pomocí šipek ▼▲ vyberte kanál a stiskněte modré teletextové tlačítko pro jeho přeskakování. Vpravo od kanálu se objeví symbol 📄. Chcete-li přeskakování kanálu zrušit, vyberte jej a znovu stiskněte modré tlačítko. Symbol 📣 zmizí.

Oblíbené:

Pomocí šipek ▼▲ vyberte kanál a stiskněte tlačítko FAV. Vpravo od kanálu se objeví symbol .Chcete-li kanál vyřadit se seznamu oblíbených, vyberte jej a znovu stiskněte tlačítko FAV. Symbol ♥ vedle programu zmizí.

Po vytvoření skupiny oblíbených programů můžete stiskem tlačítka FAV rychle přistupovat ke oblíbeným kanálům.

Nabídka OBRAZ

Druhou položkou hlavního MENU je nabídka OBRAZ. Zde můžete nastavovat parametry obrazu, jako je jas, kontrast atd.

Pomocí šipek vyberte požadovanou položku a stiskem OK ji upravte.

POZNÁMKA:

• Nastavení „Barevný tón“ je k dispozici pouze pro systém NTSC.

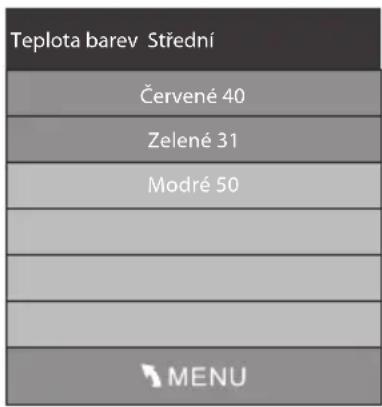

• Můžete vybrat jeden ze čtyř režimů teploty barev: Studené, Střední, Teplé a Uživatelský.
• Nastavení „Obrazovka PC“ je k dispozici pouze v PC režimu. Zde lze nastavit horizontální a vertikální pozici obrazu, velikost a fázi.

Nabídka ZVUK

Třetí položkou hlavního MENU je nabídka ZVUK. Zde můžete nastavovat parametry zvuku, jako jsou výšky, basy a vyvážení levého a pravého kanálu (stereováha). Pomocí šipek ▼▲ vyberte požadovanou položku a stiskem OK ji upravte.

POZNÁMKA:

Automatická hlasitost (AVL): Uplatňuje se pouze tehdy, pokud má vstupní signál příliš vysokou hlasitost nebo je zkreslený.

Nabídka ČAS

Čtvrtou položkou hlavního MENU je nabídka ČAS. Zde můžete nastavovat hodiny, čas zapnutí/vypnutí, interval do automatického vypnutí atd.

Pomocí šipek ▼▲ vyberte požadovanou položku a stiskem OK ji upravte.

POZNÁMKA:

Pokud je zapnuta funkce automatického vypnutí, přejde TV po 10 minutách bez signálu automaticky do režimu spánku. Přesný čas pro nastavení hodin lze načíst z digitálního televizního vysílání (DTV).

Nabídka VOLBY

Pátou položkou hlavního MENU je nabídka VOLBY. Zde můžete nastavit jazyk menu, jazyk zvukové stopy, jazyk titulků atd.

Pomocí šipek ▼▲ vyberte požadovanou položku a stiskem OK ji upravte.

V nabídce „PVR souborový systém“ můžete nastavit parametry USB disku pro PVR záznam.

POZNÁMKA:

Obnovení výchozích nastavení z výroby vymaže všechny uložené kanály a nastavená hesla.

Nabídka ZÁMEK

Šestou položkou hlavního MENU je nabídka ZÁMEK. Zde můžete zamknout systém, nastavit heslo, zablokovat program a nastavit rodičovský zámek. Když provedete zamčení systému, nemůžete ladit kanály nebo provádět změny programů.

POZNÁMKA:

Výchozí heslo je 6666. Pokud heslo zapomenete, můžete použít superheslo 9527.

Blokování programu: Pomocí šipek ▼▲ vyberte program a stiskem zeleného teletextového tlačítka program zablokujte. Chcete-li program odblokovat, vstupte do hlavního menu, zadejte heslo a poté znovu stiskněte zelené tlačítko.

Rodičovský zámek: Pomocí šipek ▼▲ vyberte stupeň rodičovské ochrany.

Nabídka MULTIMÉDIA

Sedmou položkou hlavního MENU je nabídka MULTIMÉDIA.

Stiskem tlačítka OK vstupte do menu DMP.

Ujistěte se, že je do USB slotu na TV zasunuto USB paměťové zařízení. Můžete volit ze čtyřech typů mediálních souborů: fotografi e, hudba, fi lmy a text. Pomocí tlačítek ◀▶ vyberte typ souboru a stiskem tlačítka OK vstupte do režimu výběru disku.

Pomocí tlačítek ◀▶ vyberte správný disk a stiskem tlačítka OK zobrazte seznam mediálních souborů a složek, nebo vyberte „Zpět“ pro návrat zpět do nabídky umožňující zvolit typ souborů.

Pomocí tlačítek ◀▶ nebo ▼▲ vyberte mediální soubor. Objeví se okno s náhledem vybraného souboru. Stiskem tlačítka ▶ spustíte přehrávání souboru na celé obrazovce. Během přehrávání mediálního souboru můžete stiskem tlačítka OK nebo tlačítka Info zobrazit ovládací lištu.

Pomocí tlačítek ◀▶ vyberte symbol požadované funkce a stiskem tlačítka OK funkci potvrdte.

Stiskem tlačítka ▼ nebo EXIT ovládací lištu zavřete.

POZNÁMKA:

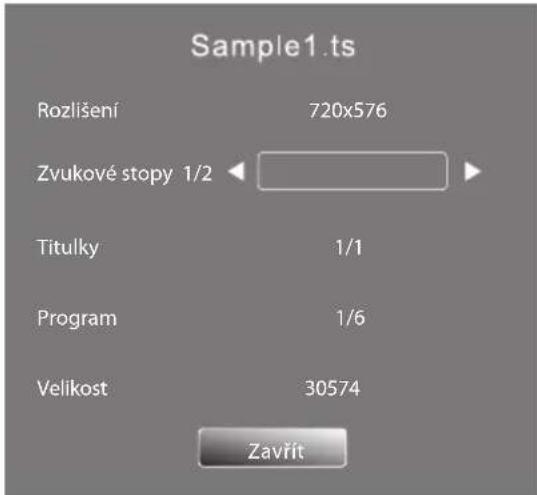

Při přehrávání video souboru můžete v informačním menu nastavit zvukovou stopu nebo program. Vyberte ikonu „Info“ a stiskem OK zobrazte informační menu.

Podporovány jsou následující formáty souborů:

Fotografi e: JPEG (.jpg), BMP (.bmp), PNG (.png)

Hudební soubory: MP3 (.mp3), Wav (.wav).

Textové soubory: TXT (.txt)

Video: AVI (.avi), TS (MPEG2 & H.264)

EPG (PROGRAMOVÝ PRŮVODCE)

Nabídka EPG vám umožní získat detailní informace o kanálech spolu s informacemi o vysílacích časech pořadů digitálních (DTV) televizních a rozhlasových stanic. Elektronického programového průvodce otevřete stiskem tlačítka EPG. Na obrazovce se objeví následující nabídka:

INFO

Pomocí šipek vyberte program. Stiskem tlačítka INFO můžete zobrazit popis programu.

Plán

Po stisku žlutého tlačítka můžete procházet všechny naplánované programy. Pomocí tlačítek ▼▲ vyberte položku seznamu a stiskem červeného tlačítka (Smazat) můžete naplánovanou položku vymazat. Opětovným stiskem žlutého tlačítka se vrátíte do nabídky EPG.

FUNKCE PVR

Příprava k nahrávání programu

V nabídce VOLBY vyberte menu „PVR souborový systém“ a v této podnabídce vyberte položku „Kontrola soubor. systému“. Stiskněte OK a vyčkejte, dokud se stav „Kontroluji“ nezmění na „OK“.

Poznámka: zkontrolujte prosím položku „Rychlost“. Hodnota „HD podpora“ znamená, že rychlost USB zařízení je dostatečná pro funkce časového posuvu a nahrávání. V opačném případě zařízení zformátujte tak, aby jej bylo možné pro tyto funkce použít. Výchozí nastavená „Délka záznamu“ je 6 hodin, pokud je na disku dostatek prostoru. Pokud je na disku méně volného prostoru, bude délka záznamu odpovídat volnému místu na disku. Během kontroly souborového systému prosím neprovádějte jiné operace, dokud není kontrola dokončena.

Nahrávání provádí PVR systém televizoru. Záznam lze přehrát pouze v televizoru. Nelze jej přehrát v žádném jiném zařízení (počítač, DVD atd.), které není kompatibilní se souborovým formátem „TS“.

Aby bylo možné uložit na USB disk nahrávky, můžete být televizorem vyzváni ke zformátování USB disku.

VAROVÁNÍ!

FORMÁTOVÁNÍ VYMAŽE VEŠKERÁ DATA ULOŽENÁ NA FORMÁTOVANÉM EXTERNÍM ZAŘÍZENÍ.

Rekordér

Pomocí červeného tlačitka můžete naprogramovat nahrání vybraného pořadu.

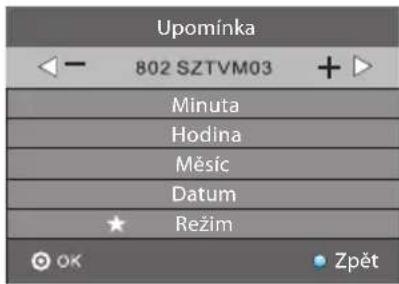

Upomínka

Vyberte program a stiskem modrého tlačítka nastavte čas upomínky. V nastavený čas se TV automaticky přepne na vybraný program.

Z menu VOLBY vstupte do nabídky PVR souborový systém.

Vybrat disk: Vyberte, na který disk se má uložit nahraný soubor.

Kontrola soubor. systému: zkontrolujte, zda je v USB zařízení nastaven PVR souborový systém.

Formát

Při formátování USB zařízení doporučujeme zvolit souborový formát „High Speed“, který může přinést urychlení zápisu na disk.

Po dokončení formátování se objeví následující obrazovka:

Jestliže zvolíte formát „Hi Speed“, můžete změnit velikost časového posuvu:

CZ

Nahrávání programu

V režimu příjmu digitální televize (DTV) vyberte kanál a stiskněte tlačítko „Rec“. Objeví se okno n. Znovu stiskněte „Rec“, okno nahrávání zmizí a v levém horním rohu se objeví ikonka nahrávání. zastavíte stiskem tlačítka „Stop“.

Přehrávání záznamu

Nahrávaný program se v USB zařízení ukládá do složky „_MSTPVR“.

• USB záznamové zařízení by mělo mít kapacitu v rozsahu 4 GB až 500 GB.
• V případě příliš nízkého datového toku může být obraz pixelizovaný.
• Nelze zaručit kompatibilitu se všemi USB zařízeními.

Funkce časového posuvu

Příprava

Tento televizor umožňuje pozastavit a nahrát právě sledovaný digitální pořad na USB paměťové zařízení a později pokračovat ve sledování od místa, kde jste sledování přerušili.

POZNÁMKA:

• Funkce vyžaduje zformátované zařízení USB 2.0. Před formátování provedte zálohu dat. Veškerá data uložená na USB pamětovém zařízení budou při formátování vymazána.
• Pokud byl před aktivací funkce časového posuvu nastaven časovač vypnutí, bude časovačem řízené vypnutí odloženo.

Formátování USB pamětového zařízení

Vyberte formátování USB zařízení a vyhradte prostor, který chcete použít pro funkci časového posuvu.

POZNÁMKA:

• Formátování může trvat 2 minuty nebo déle. Během formátování nevypínejte napájení přístroje a neodpojujte USB zařízení.
• Během formátování se provede test rychlosti USB zařízení. Pokud je test neúspěšný, znamená to, že USB zařízení nemusí funkci časového posuvu podporovat.

Záznam pozastaveného DTV vysílání na USB

Když je jako vstupní zdroj vybráno digitální vysílání (PDAV) na suňte do USB portu na boku televizoru USB paměťové zařízení.

Náškev alačítka PAUZA (5) spustte funkci časového posuvu. TV program se zastaví, objeví se obrazovkové menu časového posuvu a spustí se nahrávání.

Stiskem tlačítka STOP (20) zastavíte funkci časového posuvu a nahrávání programu.

POZNÁMKA:

• Během aktivní funkce časového posuvu neodpojujte USB paměťové zařízení.
• Paměťová kapacita 4 GB nabízí přibližně 140 minut záznamu.

ODSTRAŇOVÁNÍ POTÍŽÍ

Projevy potíží				Co je třeba zkontrolovat
Obraz Zvuk
	Sněžení		Zkreslený zvuk	Poloha antény, nasměrování a řádné připojení
	Duchy		Normální zvuk	Poloha antény, nasměrování a řádné připojení
	Rušení		Zkreslený zvuk	Rušení elektrickými spotřebiči, motory, zářivkovými světly
	Normální obraz		Vypnutý zvuk	Hlasitost (zkontrolujte, zda není vypnutý zvuk a zda není nesprávně zapojen audio systém)
	Žádný obraz		Vypnutý zvuk	Není připojena napájecí šňůraNení zapnutý vypínačNastavení jasu/kontrastu a hlasitosti Stiskněte tlačítko zapnutí na dálkovém ovladači
	Žádné barvy		Normální zvuk	Nastavení barev
	Rozpadlý obraz		Normální nebo slabý zvuk	Přeladťe kanál
	Žádné barvy		Zkreslený zvuk	Nesprávně nastavený TV systém

LED panel tohoto televizoru je vyroben velmi precisní technologií, poskytující jemné detaily obrazu a živé barvy. Výjimečně se může na obrazovce objevit několik neaktivních obrazových bodů v podobě neměnných červených, zelených, modrých, černých nebo bílých bodů. Tento jev neovlivní správnou funkci přístroje.

TECHNICKÉ ÚDAJE

CZ

Obecné
Model 24 LED 612 PVR	22 LED 612 PVR19 LED 612 PVR
Úhlopříčka 24" / 22" / 19"
Poměr stran 16:9
Rozlišení 1360 × 768 (19")	1920 × 1080 (22"/24")
Jas (cd/m2)	300
Dynamický kontrast 1 000 000:1
Pozorovací úhel 176°/176°
Doba odezvy (ms) 5
Počet barev 16.7 M
Vestavěný tuner HD DVB-T MPEG2/4, analogový
Video systém PAL/SECAM
Audio systém B/G, D/K, I, L/L'
Stereo zvuk NICAM/A2
Zvukový výkon	2× 3 W
Korekce zvuku	Stereo váha/AVL/Surround Sound
PVR nahrávání na USB	Ano
Funkce Timeshift (časový posun)	Ano
Progressive Scan	Ano
Teletext	Ano
Hřebenový filtr	3D
Nastavení teploty barev	Ano
OSD menu	CZ/SK/HU/PL/EN
Časovač vypnutí/zapnutí/spánku	Ano/Ano/Ano
Redukce šumu	Ano
Titulky	Ano
Programový průvodce EPG	Ano
Rádio	Ano
Seznam kanálů	Ano
Seznam oblíbených	Ano
Zmrazení obrazu	Ano
Jazyk audia	Ano
Zámek	Ano
Rodičovský zámek	Ano
Připojení
RF IN	1
AV vstup	1
SCART	1
Komponentní YPbPr	1
VGA (D-Sub 15 pin)	1
PC Audio vstup	1

HDMI	2
USB	1
USB podporované formáty	.mpg\.avi\.ts\.mov\.dat\.mp4\.vob\.mp3\.m4a\.aac\.jpg\.jpeg\.bmp\.png
Ostatní
Jmenovitý příkon	30/38/40 W
Příkon v pohotovostním režimu	≤ 0,5 W
Jmenovité napájení	100–240 V~50/60 Hz
Hlavní vypínač napájení	Ano
Dálkové ovládání	Ano
Montáž na stěnu VESA	100 × 100
Rozměry přístroje se stojanem ( × V × H ) (mm)	567 × 349 × 160 (24")512 × 359 × 160 (22")444 × 321 × 160 (19")
Rozměry přístroje bez stojanu ( × V × H ) (mm)	567 × 349 × 36 (24")512 × 359 × 36 (22")444 × 280 × 36 (19")
Rozměry balení ( × V × H ) (mm)	650 × 440 × 135 (24")616 × 426 × 135 (22")526 × 348 × 115 (19")
Hmotnost (přístroj/balení) (kg)	3,7 / 4,8 (24")3,2 / 4,3 (22")2,7 / 3,5 (19")

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro

08/05

recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změna textu a technických parametrů vyhrazena.

OBSAH

NA ÚVOD 27

POPIS....28

Tlačidlá dialkového ovládača....32

Ovládanie teletextu 33

OVLÁDANIE TELEVÍZORA....34

Sprievodca inštaláciou ....34

Ponuka KANÁL 34

Ponuka OBRAZ 36

Ponuka ZVUK 37

Ponuka ČAS 37

Ponuka VOLBY 37

Ponuka ZÁMOK....37

Ponuka MULTIMÉDIÁ 38

EPG (PROGRAMOVÝ SPRIEVODCA) 39

FUNKCIA PVR....39

1. Snímač dialkového ovládania
2. LED indikátor:
   Modrý : zapnuté
   Červený : pohotovostný režim
3. Tlačidlá
4. Vypínač

Tlačidlá

Prednastavené režimy

	Rozlíšenie V. frekv. (Hz) H. frekv. (Hz)
1 800 * 600	60 37,88
2 640 * 480	60 31,47
3 1024 * 768	60 48,36
4 1 280 * 768	60 47.7
5	1920 * 1080(lba 22" a 24")	60 66,64

Tlačidlá dialkového ovládača

Automatické ladenie:

Môžete vybrať číslo DTV kanálu a potom naladit požadovanú stanicu.

- Po ručnom naladení uložíte kanály stlačením červeného tlačidla.

Editácie programov

Stlačením červeného tlačidla vymažete označený program.

Premenovat:

Stlačením tlačidla MENU opustite režim editácie, stlačením tlačidla EXIT opustite menu.

Potom stlačením žltého tlačidla vyberte funkciu Presunút. Potom pomocou numerických tlačidiel zadajte nové číslo programu a potvrdte stlačením OK.

Preskočit:

Pomocou šípok ▼▲ vyberte kanál a stlačte modré teletextové tlačidlo pre jeho preskakovanie. Vpravo od kanálu sa objaví symbol 📄. Ak chcete preskakovanie kanálu zrušit, vyberte ho a znovu stlačte modré tlačidlo. Symbol zmizne.

Oblúbené:

Stlačením tlačidla ▼ alebo EXIT ovládaciu lištu zatvoríte.

POZNÁMKA:

Nahrávanie programu

Nahrávaný program sa v USB zariadení ukladá do priečinka „_MSTPVR“.

Stlačením tlačidla PAUZA (5) spustite funkciu časového posuvu. TV program sa zastaví, objaví sa obrazovkové menu časového posuvu a spustí sa nahrávanie.

Stlačením tlačidla STOP (20) zastavíte funkciu časového posuvu a nahrávanie programu.

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro – Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]
