Typ výrobku	Nástěnný držák TV
Model	KT3564
Značka	Emos
Hlavní funkce	Montáž na stěnu, nastavení sklonu a vyrovnání
Kompatibilita	Ploché televizory s montážními otvory M4, M5, M6, M8
Obsah sady	Montážní šrouby (M4×12, M4×30, M5×12, M5×30, M6×12, M6×30, M8×16, M8×35, M8×63), hmoždinky, podložky, vodováha
Materiál	Ocel
Barva	Černá
Způsob montáže	Na zeď pomocí hmoždinek a kotevních šroubů
Nastavení sklonu	Ano, pomocí imbusových šroubů
Vyrovnání úrovně	Ano, pomocí imbusových šroubů
Zajištění lyžiny	Ano, zajišťovací šrouby
Vodováha v sadě	Ano
Počet upevňovacích bodů ke zdi	Až 6
Maximální zatížení	Žádné údaje v návodu – doporučeno do 50 kg
Použití	V interiéru
Požadované nástroje	Křížový šroubovák, vrtačka, vrták 10 mm, vodováha
Bezpečnostní pokyny	Doporučená montáž alespoň dvěma osobami

Často kladené otázky - KT3564 Emos

Jak namontovat držák KT3564?

Před montáží zkontrolujte, zda ve zdi nejsou kabely. Pomocí vodováhy označte otvory. Vyvrtejte otvory o průměru 10 mm, vložte hmoždinky, připevněte nástěnný držák šrouby M8×63. Poté připevněte lyžinu k televizoru pomocí příslušných šroubů (M4, M5, M6, M8) a zasuňte do nástěnného držáku. Zajistěte šrouby.

Jaké nástroje jsou potřeba k instalaci?

Potřebujete křížový šroubovák, vrtačku (elektrickou nebo ruční), vrták 10 mm (do betonu nebo dřeva), fix, vodováhu a případně hmoždinky do sádrokartonu.

Pasuje držák na můj televizor?

Držák je kompatibilní s plochými televizory, které mají montážní otvory ve standardu M4, M5, M6 nebo M8. Zkontrolujte vzdálenosti mezi otvory na zadní straně televizoru – sada obsahuje šrouby různých délek (12 mm a 30 mm).

Jaká je maximální nosnost držáku?

Návod neuvádí konkrétní hodnotu, ale doporučuje použít značkové hmoždinky. Odhadovaná nosnost držáku je do 50 kg, za předpokladu správné montáže na nosnou zeď.

Mohu namontovat držák na sádrokartonovou zeď?

Návod nedoporučuje montáž přímo na sádrokartonové desky. Pokud je to nezbytné, poraďte se s odborníkem a použijte speciální hmoždinky do sádrokartonu a šrouby do kovových profilů.

Jak nastavit sklon televizoru?

Povolte imbusové šrouby na zadní straně nástěnného držáku, nakloňte televizor do požadované polohy a poté šrouby utáhněte. Dávejte pozor, abyste nepoškodili televizor.

Jak vyrovnat televizor do vodorovné polohy?

Po montáži, pokud je televizor křivě, povolte imbusové šrouby na zadní straně nástěnného držáku, vyrovnejte polohu a šrouby znovu utáhněte.

Mohu použít držák pro televizor s velkou úhlopříčkou?

Držák je určen pro ploché televizory. Není uvedena maximální úhlopříčka, ale vzhledem k nosnosti a velikosti se doporučují televizory s úhlopříčkou do 55 palců.

Jak bezpečně sundat televizor z držáku?

Před sejmutím odpojte všechny kabely. Povolte zajišťovací šrouby na lyžině, opatrně vysuňte televizor z nástěnného držáku. Doporučují se dvě osoby.

Co dělat, když jsem ztratil montážní šrouby?

Šrouby jsou standardní (M4, M5, M6, M8) o délkách 12 mm a 30 mm. Lze je dokoupit v obchodě se stavebninami nebo elektroinstalačním materiálem.

NÁVOD K OBSLUZE KT3564 Emos

CZ ávod k instalaci nástěnného držáku TV

Upozornění:

1. Doporučujeme, aby tento výrobek byl instalován nejméně dvěma osobami, z nichž nejméně jedna osoba by měla být dostatečně fyzicky vybavená pro práci s těžkými břemeny a technicky zručná.
2. Před instalací si pozorně přečtěte tento návod k použití a přesvědčte se, že v místě požadovaného připevnění držáku se nenachází žádné elektrické kabely, plynové či vodovodní trubky.
3. Neodpovídáme za žádné škody způsobené při instalaci, špatnou instalací, nebo následným používánim.
4. V případě jakýchkoliv pochybností kontaktujte vašeho nejbližšího specializovaného prodejce a požádejte ho o pomoc při instalaci.
5. K instalaci je nezbytné použit bezpečné a vhodné nářadí. V opačném případě může dojít k poškození majetku či zdraví osob.
6. Pokud hodláte televizi ze stěny sundat, předtím pro jistotu vždy odpojte všechny přívodní kabely.
7. Pokud si nejste jisti nosností vaší stěny, vyberte pro instalaci jiné místo, nebo nosnost a pevnost stěny zvyšte stavební úpravou.
8. Výrobek je možno instalovat pouze pro ploché TV nebo TV obsahující montážní otvory a disponují plochou zadní stěnou.

Nářadí potřebné k instalaci (není součástí balení):

Křížový šroubovák

Elektrická nebo ruční vrtačka

Vrták s průměrem 10mm (do betonu, či dřeva dle potřeby)

Hmoždinky do sádrokartonu či dřevo třísky (dle potřeby)

Psací tužka

Vodováha (pokud není součástí balení)

Součást balení:

	Obrázek Typ instalačního materiálu	Počet kusů
A		6
B hmoždinka do betułu 6
C podložka šroubou M8 6
D distanční podložka malá 4
E distanční podložka velká 4
F podložka M6 4
G šroub M4x12

H šroub M4
I podložka pružnaM4		4
J		šroub M5x12 4
K šroub M5k
L podložka pružnaM5		4
M		šroub M6x12 4
N šroub M6
O podložka pružnaM6		4
P šroub M8x12		4
Q šroub M8. st		4
R podložka pružnaMB 4
S šroub M8x20		4
T imbusdy klič		1
U vodováha		1

Před každou instalací vyjměte celý obsah balení a pečlivě si rozložte jeho jednotlivé části. V instalační sadě jsou dodány hmoždinky, které jsou určeny pouze jako demonstrativní vzorek. Výrazně doporučujeme zakoupení a následné použití kvalitních značkových hmoždinek, v nebjližším elektroinstalačním či stavebním obchodě. Jen takto můžeme garantovat udávanou maximální nosnost držáku.

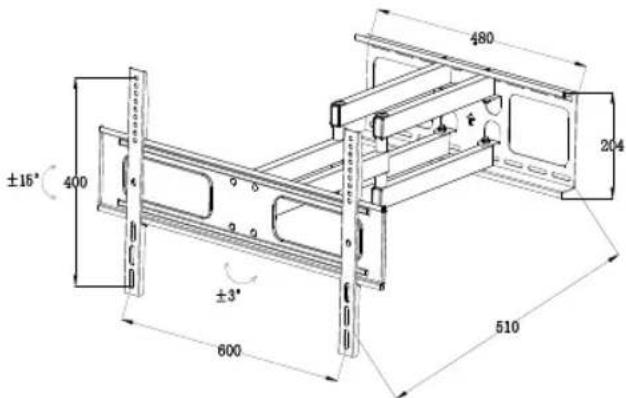

Nákres:

Upevnění stěnové patice:

Pečlivě zvažte umístění vaší obrazovky, k upevnění držáku je nutné vrtání do zdi. Je dobré zjistit pozici montážních otvorů na zadní straně vašeho televizoru a jejich přibližnou pozici označit na zed. Vzhledem ke konstrukci držáku potom můžete určit pozici tzv., „stěnové patice“.

Jakmile jste si jisti místem pro pozici vaši televize a sténové patice, vezměte „stěnovou patici“ (díl držáku sloužící pro připevnění k vaší zdi) a s pomocí vodováhy vyměřte jeho přesnou pozici na zdi. V jeho otvoru, nebo otvorech tužkou na zeď zakreslete pozici pro kotvíci šrouby do zdi (B). Jeich počet je u většiny typů držáků libovolný (čím více tím lépe), většinou však stačí max. 6 ukotvení.

Vezměte vrtačku a vyvrtejte otvory dostatečně hluboké a široké pro umístění hmoždínky. Zatlučte hmoždinku do zdi a ujistěte se o jejím úplném zapuštění do zdi a pevnosti jakou ve zdi sama drží. (Pokud velmi lehce vypadává, je možné, že vyvrtaná díra je příliš velká a kotvíci šroub nebude ve zdi dostatečně držet – proto vrtání opakujte vrtákem s odpovídajícím průměrem v jiném místě)

Uchopte stěnovou patici a přiložte ji na požadované místo. Příšroubujte ji kotvicimi šrouby ke zdi a šrouby dostatečně utáhněte. Tímto je uchyceni stěnové patice ke zdi dokončeno.

POZN.: Nedoporučujeme instalovat držák přímo na sádrokartonové příčky. V případě, že i přesto na instalaci trváte, doporučujeme se nejdříve poradít se stavebním odbornikem. Dále musíte použít vyhledavač sloupků a speciální hmoždinky do sádrokartonu. V případě že šířka rozmístění nosných sloupků sádrokartonové zdi je větší než šířka stěnové patice, snažte se uchytit stěnovou paticí v jejím středu pomocí samořezného šroubu do tohoto kovového sloupku.

Připevnění televize:

Druhou část držáku, tzv." lyžinu" je nutno přípevnit k televizi. Před instalací doporučujeme si prázdnou lyžinu nejdříve vzit a zkusit ji vpravit do již přípevněné stěnové patice. Tímto si vyzkoušite, na jakém principu je možné televizi do držáku na stěně přípevnit či naopak ze stěny odebrat.

Před připevněním lyžiny si nejdříve ověřte, pro jaký průměr připevnovacích šroubků jsou montážní otvory na zadní straně televizoru připraveny (většinou se jedná o průměry 4, 5, 6 nebo 8 mm – tyto připevnovací šroubky jsou součástí balení, není-li tomu jinak). Připevnovací šroubky jsou dodávány ve dvou délkách. Pro zvolení správné délky šroubku zkuste šroubek do montážního otvoru zašroubovat tak, aby zbyvala rezerva 3-5mm (POZOR: nikdy nedotahujte silou – může dojít k poškození vaší televize). Pokud zbyvá více místa, je třeba použít při instalaci více. Pro zajíštění maximální nosnosti držáku a zabránění deformace držáku je nutno zvolit vhodné typy připevnovacích šroubků tak, aby byly do montážních otvorů dostatečně zašroubovány a závit nebyl obnažen (docházi k pákovému efektu na montážní otvor TV i lyžinu držák).

Celou lyžinu pripevněte nyní k vaší TV. Lyžinu i s TV poté nasadte do stěnové patice, kterou již máte pripevněnou na stěně. Nyní je nutno lyžinu ke stěnové patici zafixovat. Obě lyžiny je nutno ke stěnové patici zafixovat šroubkem, který je již v lyžinách pripraven. Po dokončení instalace držáku můžete zkorigovat horizontální pozici vaší TV pomocí mechanismu horizontální korekce na zadní stěně stěnové patice. Mechanismus je zajištěn imbusovými šroubky, které je pro provedení korekce nutno uvolnit, TV nastavit do požadované pozice a opět šroubky přitáhnout.

V případě budoucí potřeby srovnat horizontální pozici vaši TV můžete tyto šroubky opět povolit.

Manipulace s držákem:

Při naklápění, rotaci, či horizontální korekci držáku postupujte opatrně tak abyste nepoškodili vás televizor. V případě potřeby naklonění vaší TV uvolněte imbusové šroubky na zadní straně stěnové patice pomocí imbusového klíče, který je součástí balení. Uchopte vaší TV po stranách oběma rukama a mírným tahem nakloňte. Vámi vybranou pozici zajistěte opět pomocí imbusového klíče. V případě, že budete chtit TV naklonit zpět nebo nastavit do jiné pozice nejprve na zadní straně stěnové patice imbusovým klíčem mírně uvolněte šroubky, nastavte TV a opět vybranou pozici zajistěte šroubky na zadní straně stěnové patice pomocí imbusového klíče.

Nevyhazujte výrobek po skončení životnosti jako netřiděný komunální odpad, použijte sběrná místa tříděného odpadu. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informaci o recyklací tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.
