CZ ávod k instalaci nástěnného držáku TV

Upozornění:

1. Doporučujeme, aby tento výrobek byl instalován nejméně dvěma osobami, z nichž nejméně jedna osoba by měla být dostatečně fyzicky vybavená pro práci s těžkými břemeny a technicky zručná.
2. Před instalací si pozorně přečtěte tento návod k použití a přesvědčte se, že v místě požadovaného připevnění držáku se nenachází žádné elektrické kabely, plynové či vodovodní trubky.
3. Neodpovídáme za žádné škody způsobené při instalaci, špatnou instalací, nebo následným používáním.
4. V případě jakýchkoliv pochybností kontaktujte vašeho nejbližšího specializovaného prodejce a požádejte ho o pomoc při instalaci.
5. K instalaci je nezbytné použít bezpečné a vhodné nářadí. V opačném případě může dojít k poškození majetku či zdraví osob.
6. Pokud hodláte televizi ze stěny sundat, předtím pro jistotu vždy odpojte všechny přívodní kabely.
7. Pokud si nejste jisti nosností vaší stěny, vyberte pro instalaci jiné místo, nebo nosnost a pevnost stěny zvyšte stavební úpravou.
8. Výrobek je možno instalovat pouze pro ploché TV nebo TV obsahující montážní otvory a disponují plochou zadní stěnou. Pro ujištění že tento držák je použitelný pro Váš typ TV vyhledejte kompatibilní držák k vaší TV na adrese www.emos.eu/DRTV

Nářadí potřebné k instalaci (není součástí balení):

Křížový šroubovák

Elektrická nebo ruční vrtačka

Vrták s průměrem 10 mm (do betonu, či dřeva dle potřeby)

Hmoždinky do sádrokartonu či dřevo třisky (dle potřeby)

Psací tužka

Vodováha (pokud není součástí balení)

Součást balení:

	Obrázek Typ instalačního materiálu		Počet kusů
A		Hmoždinka 10/50mm 4
B		Kotvíci šroub do zdi 8/63mm 4
C		Magnetická vodováha 1
D		Připevňující šroub 4/12mm 4
E		Připevňující šroub 4/22mm 4
H		Připevňující šroub 6/12mm 4

I Připevňující 15*8/15mm 4
J Připevňující šrouby 15mm 4
K Připevňující 15*8/15mm 4
L		Podložky pro šrouby 4,5/10mm
N		Podložky pro šrouby 6,3/14mm
O		Gumová vložka 15*8/15mm

Před každou instalací vyjměte celý obsah balení a pečlivě si rozložte jeho jednotlivé části.

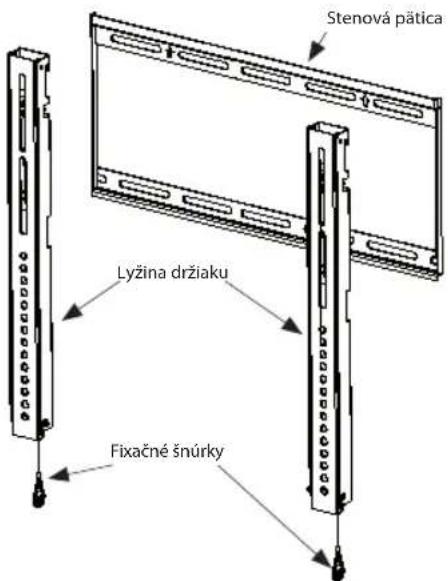

Nákres:

Upevnění stěnové patice:

Pečlivě zvažte umístění vaší obrazovky, k upevnění držáku je nutné vrtání do zdi. Je dobré zjlistit pozíci montážních otvorů na zadní straně vašeho televizoru a jejich přibližnou pozíci označit na zed. Vzhledem ke konstrukci držáku potom můžete určit pozíci tzv. „stěnové patice“.

Jakmile jste si jisti místem pro pozici vaší televize a stěnové patice, vezměte „stěnovou patici“ (díl držáku sloužicí pro přípevnění k vaší zdi) a s pomocí vodováhy vyměřte jeho přesnou pozici na zdi. V jeho otvoru, nebo otvorech tužkou na zed zakreslete pozici pro kotvíci šrouby do zdi (B). Jejich počet je u většiny typů držáků libovolný (čím více tím lépe), většinou však stači max. 4 ukotvení.

Vezměte vrtačku a vyvrtejte otvory dostatečně hluboké a široké pro umístění hmoždinky. Zatlučte hmoždinku do zdi a ujistěte se o jejím úplném zapuštění do zdi a pevnosti jakou ve zdi sama drží. (Pokud velmi lehce vypadává, je možné, že vyvrtaná díra je příliš velká a kotvíci šroub nebude ve zdi dostatečně držet – proto vrtání opakujte s vrtákem odpovídajícím průměrem).

Uchopte stěnovou patici a přiložte ji na požadované místo. Příšroubujte ji kotvícími šrouby ke zdi a šrouby dostatečně utáhněte. Tímto je uchycení stěnové patice ke zdi dokončeno.

POZN.: Nedoporučujeme instalovat držák přímo na sádrokartonové příčky. V případě, že i přesto na instalaci trváte, doporučujeme se nejdříve poradit se stavebním odborníkem. Dále musíte použít vyhledavač sloupků a speciální hmoždinky do sádrokartonu. V případě že šířka rozmístění nosných sloupků sádrokartonové zdi je větší než šířka stěnové patice, snažte se uchytit stěnovou patici v jejim středu pomocí samořezného šroubu do tohoto kovového sloupku.

Připevnění televize:

Druhá část držáku, tzv." lyžinu" je nutno připevnit k televizi. Před instalací doporučujeme si prázdnou lyžinu nejdříve vzít a zkus ji vpravit do již připevněné stěnové patice. Tímto si vyzkoušite, na jakém principu je možné televizi do držáku na stěně připevnit či naopak ze stěny odebrat.

Před připevněním lyžiny si nejdříve ověřte, pro jaký průměr připevnovacích šroubků jsou montážní otvory na zadní straně televizoru připraveny (většinou se jedná o průměry 4, 5, 6 a 8 mm – tyto připevnovací šroubky jsou součástí balení, není-li tomu jinak). Připevnovací šroubky jsou dodávány ve dvou délkách. Pro zvolení správné délky šroubku zkuste šroubek do montážního otvoru zašroubovat tak, aby zbývala rezerva 3-5mm (POZOR: nikdy nedotahujte silou – může dojít k poškození vaší televize). Pokud zbývá více místa, je třeba použít při instalaci více podložek nebo gumovou vložku. Ta je většinou použita s delšími typy šroubků (v případě že potřebujete větší odstup držáku od stěny, abyste mohli manipulovat s kabely). Pro zajištění maximální nosnosti držáku a zabránění deformace držáku je nutno

zvolit vhodné typy připevňovacích šroubků tak, aby byly do montážních otvorů dostatečně zašroubovány a závit nebyl obnažen (dochází k pákovému efektu na montážní otvor TV i lyžinu drzáku).

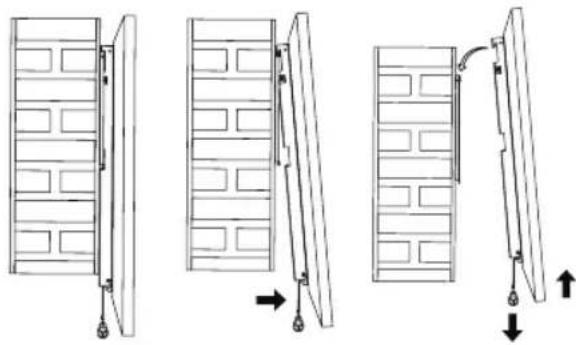

Šnůrkový fixační mechanismus Quick lock:

Pro uvolnění držáku a televize použijte fixační šňurky. Ty při instalaci vždy nechejte volné svěšené mezi stěnou a TV a jejich délku nastavte tak abyste je snadno mohli nahmatat u spodního okraje obrazovky. Při usazování držáku uslyšite lehké cvaknutí – to znamená, že mechanismus je zamčen. Pro odemčení je třeba spodní okraj obrazovky znovu mírně odklonit směrem od stěny, přitom táhnout za obě šňurky směrem dolů a zároveň v závěru poté celou televizi pomalu vytlacít směrem nahoru. Poté můžete šňurky uvolnit a volně s TV manipulovat.
