ПОСІБНИК КОРИСТУВАЧА KT2244 Emos

UA Інструкція для установки настінного кронштейна для телевізору

Увага:

1. Рекомендуємо, щоб цей виріб установлювали мінімально дві особи, з котрих одна особа повинна мати достаток фізичної сили для роботи з важкими вантажами та бути технічно зручною.
2. Перед установкою уважно прочитайте цю інструкцію для користування та переконайтеся, чи у місці прикріплення кронштейну не знаходяться електричні кабелі, газові чи водяні трубки.
3. Ми не несемо відповідальність за будь-який збиток, заподіяний під час установки, неправильну установку або наступне використання.
4. У разі будь-якого сумніву звертайтеся до вашого найближчого спеціалізованого продавця та домагайтеся його допомоги при установці.
5. При установці необхідно використовувати безпечні і відповідні інструменти. В іншому разі це може привести до пошкодження мастку або причинити травму людині.
6. Якщо ви хочете зняти телевізор зі стіни, перед тим краще відключіть всі підключені кабелі.
7. Якщо ви не впевнені у вантажопідйомності своїх стін, виберіть інше місце для установки, або вантажопідйомність чи певність стіни потрібно підвищити будівельними змінами.
8. Виріб може бути встановлений тільки для телевізорів з плоскими екранами або телевізорів з отворами для установки, котрі мають плоску задню сторону. Щоб переконатися, що цей кронштейн можна використати, для Вашого типу телевізора, найдіть сумісний кронштейн до вашого телевізора на адресі www.emos.eu/DRTV

Інструменти необхідні для установки

Електричний чи ручний дриль

Свердло діаметром 10 мм (для бетону, чи дерева згідно необхідності) Дюбель для гіпсокартону або деревної тріски (у разі необхідності) Олівець

Рівень (якщо не входить в комплект поставки)

Комплект поставки:

	Малюнок	Тип монтажного матеріалу	Кількість штук
А Дюбель 10/50mm4
В		Кріпильний гвинт до стіни 8/63мм	4
С Магнітний рівень 1
Д Кріпильний 1/12мм 4

Е Кріпильний гвинт 2мм 4
Н Кріпильний гвинт 1/12мм 4
І Кріпильний гвинт 6/12мм 4
J		Кріпильний гвинт 8/15мм 4
К		Кріпильний гвинт 8/30мм 4
L		Прокладка під гвинти 4,5/10мм
N		Прокладки під гвинти 6,3/14мм
О		Резинова втулка 15°8/15мм

Перед кожною установкою вийміть весь комплект поставки і акуратно розложіть його окремі частини.

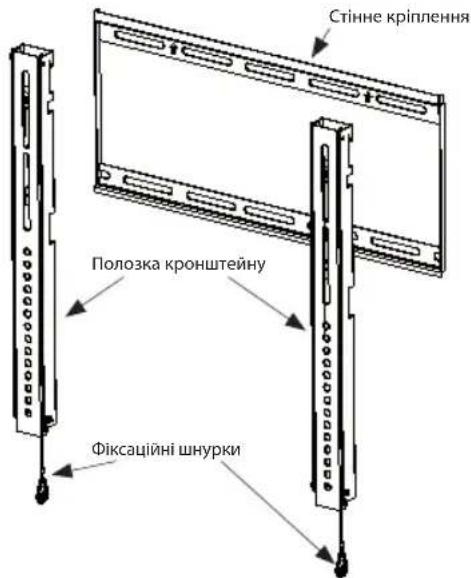

Креслення:

Закріплення до стіни:

Уважно продумайте розташування вашого екрану,для прикріплення кронштейна до стіни необхідно просвердлити в стіні отвори. Необхідно виявити положення кріпильних отворів на задній стороні вашого телевізора та і їхнє положення означити на стіні. Враховуючи конструкцію кронштейна можете визначити положення так названого "стінного кріплення",

Якщо ви впевнені, про місце для розміщення вашого телевізора та стінного кріплення, візьміть "кріплення кронштейна" (частина кронштейна використовується для кріплення до стіни) За допомогою рівня встановить його точне положення на стіні. У його отворах чи отворі олівцем позначте на стіні положення для гвинтів кропіння (В). У більшості типів кронштейнів кількість отворів різна (чим більше, тим краще), але в основному достатньо тільки 4 отвори.

Візьміть дриль і висвердліть достатньо глибокі та широкі отвори для вставлення дюбеля. Забийте дюбель в стіну і переконайтеся, що він повністю знаходиться в стіни та міцно там тримається. (Якщо він легко витягується, це значить, що висвердлений отвір занадто великий і кріпильний гвинт не достатньо, тримається в стіні - тому необхідно знову висвердлити отвір свердлом відповідного діаметру).

Візьміть стінне кріплення та прикладіть його в потрібне місце. Прикріпіть його до стіни кріпильними гвинтами та достатньо затягніть гвинти. Цим прикріплення кронштейна до стіни завершено.

ПРИМІТКА: Не рекомендується встановляти кронштейн на гіпсокартонні стіни. У разі, якщо все ж таки триваєте на установці, рекомендуємо вам спочатку проконсультуватися з будівельним експертом. Після цього повинні використати детектор для розшуку стойок та спеціальні дюбеля для гіпсокартону. Якщо ширина розміщення несучих стойок гіпсокартонової стіни являється більшою, ніж стінне кріплення, старайтєся установити це кріплення посередині металевої стойки за допомогою саморізного гвинта до цієї стойки.

Установка телевізора:

Другу частину кронштейна, так звану «полозка» необхідно прикріпити до телевізора. Перед установкою рекомендуємо спочатку порожню полозку вставити у прикріплене стінне кріплення. Так ви спробуєте яким способом можливо прикріпити телевізор до кронштейна що на стіні, чи навпаки із стіни його зняти.

Перед установкою полозки, спочатку перевірте який діаметр гвинтів необхідний, для монтажних отворів на задній панелі телевізора (як правило, в середньому близько 4, 5, 6 і 8 мм - ці кріпильні гвинти входять в комплект поставки, якщо немас ніякого доповнення). Кріпильні гвинти поставляються в двох варіантах довжини. Для вибору правильної довжини гвинта, попробуйте гвинт закрутити у монтажний отвір так, щоб край залишався 3-5 мм (УВАГА: Ніколи не затягуйте через силу - це може привести до пошкодження вашого телевізора). Якщо залишається більше місця, при установці необхідно використати більше прокладок або резинову втулку. Вона в основному використовується з довшими типами гвинтів (у випадку, якщо вам потрібно більшу відстань кронштейна від стіни, щоб могли вільно працювати з кабелями). Для забезпечення максимальної вантажопідйомності кронштейна та запобігання деформації кронштейна необхідно вибрати відповідний тип кріпильного гвинта так, щоб у монтажному отворі він був достатньо закручений та різьба не була оголена (доходить до важільного ефекту на монтажний отвір телевізора та полозку кронштейна).

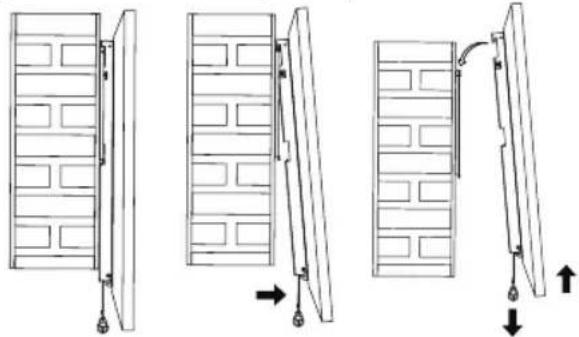

Шнурковий фіксаційний механизм Quick Lock:

Для звільнення кронштейна та телевізора, користуйтеся фіксаційними шнурками. При установці їх завжди залишайте вільно висіти між стіною та телевізором, їхню довжину залишіть такою, щоб в нижній частині екрану можна було 6 легко їх намацати. При установці кронштейна почуєе легке клацання - це означає, що механізм закритий. Щоб відкрити його знову, нижню частину екрану потрібно трохи відхилити від стіни, при цьому тягнути за два шнури вниз та одночасно вкінець цілий телевізор помалу витягнути на верх. Потім можете шнурки звільнити та вільно телевізором маніпулювати.

Після закінчення строку служби виріб не викидайте як не сортовані побутові відходи використовуйте місця збору побутових відходів. Правильною ліквідацією виробу можете запобігти негативним впливам на здоров'я людини і навколишнє середовище. Переробка матеріалів допоможе зберегти природні ресурси. Більш детальну інформацію про переробку цього продукту Вам дасть міська рада, організація по переробці домашніх відходів, або місце, де ви придбали цей виріб.

Ми заявляемо, на нашу власну відповідальність, що вищевказаний пристрій означений Beta400 на основі його концепції і конструкції та також нами введене в експлуатацію вид, відповідає основним вимогам та іншим відповідним постановам уряду. Коли нами не було затверджено зміни у пристрою, наша заява втрачає свою дійсність.
