Tip produs	Suport TV de perete
Model	KT3564
Marcă	Emos
Funcții principale	Montare pe perete, reglare înclinație și nivel
Compatibilitate	Televizoare plate cu orificii de montare M4, M5, M6, M8
Conținutul setului	Șuruburi de montaj (M4×12, M4×30, M5×12, M5×30, M6×12, M6×30, M8×16, M8×35, M8×63), dibluri, șaibe, nivelă cu bulă
Material	Oțel
Culoare	Negru
Metodă de montare	Pe perete cu dibluri și șuruburi de ancorare
Reglare înclinație	Da, cu șuruburi hexagonale
Reglare nivel	Da, cu șuruburi hexagonale
Blocaj șină	Da, șuruburi de blocare
Nivelă cu bulă în set	Da
Numărul de puncte de fixare pe perete	Până la 6
Sarcină maximă	Fără date în instrucțiuni – recomandat până la 50 kg
Utilizare	În interior
Unelte necesare	Șurubelniță Phillips, mașină de găurit, burghiu de 10 mm, nivelă cu bulă
Instrucțiuni de siguranță	Se recomandă montarea de cel puțin două persoane

Întrebări frecvente - KT3564 Emos

Cum se montează suportul KT3564?

Înainte de montare, verificați dacă nu există cabluri în perete. Utilizați o nivelă pentru a marca găurile. Găuriți găuri cu diametrul de 10 mm, introduceți diblurile, fixați suportul de perete cu șuruburile M8×63. Apoi fixați șina de televizor cu șuruburile corespunzătoare (M4, M5, M6, M8) și introduceți-o în suportul de perete. Blocați cu șuruburile.

Ce unelte sunt necesare pentru instalare?

Aveți nevoie de o șurubelniță Phillips, o mașină de găurit (electrică sau manuală), un burghiu de 10 mm (pentru beton sau lemn), un marker, o nivelă cu bulă și eventual dibluri pentru gips-carton.

Suportul se potrivește cu televizorul meu?

Suportul este compatibil cu televizoarele plate care au orificii de montare standard M4, M5, M6 sau M8. Verificați distanțele dintre orificii din spatele televizorului – setul conține șuruburi de diferite lungimi (12 mm și 30 mm).

Care este capacitatea maximă de încărcare a suportului?

Instrucțiunile nu oferă o valoare specifică, dar recomandă utilizarea diblurilor de marcă. Estimat, suportul poate rezista până la 50 kg, cu condiția unei montări corecte pe un perete portant.

Pot monta suportul pe un perete de gips-carton?

Instrucțiunile nu recomandă montarea direct pe plăcile de gips-carton. Dacă este necesar, consultați un specialist și utilizați dibluri speciale pentru gips și șuruburi pentru stâlpi metalici.

Cum se reglează înclinația televizorului?

Slăbiți șuruburile hexagonale din spatele suportului de perete, înclinați televizorul în poziția dorită, apoi strângeți șuruburile. Aveți grijă să nu deteriorați televizorul.

Cum se nivelează televizorul orizontal?

După montare, dacă televizorul este înclinat, slăbiți șuruburile hexagonale din spatele suportului de perete, reglați poziția și strângeți din nou șuruburile.

Pot folosi suportul pentru un televizor cu diagonală mare?

Suportul este destinat televizoarelor plate. Nu există o diagonală maximă specificată, dar datorită capacității și dimensiunii, se recomandă televizoare cu diagonala de până la 55 de inci.

Cum se scoate în siguranță televizorul de pe suport?

Înainte de a scoate, deconectați toate cablurile. Slăbiți șuruburile de blocare de pe șină, glisați cu grijă televizorul din suportul de perete. Se recomandă două persoane.

Ce fac dacă am pierdut șuruburile de montaj?

Șuruburile sunt standard (M4, M5, M6, M8) cu lungimi de 12 mm și 30 mm. Le puteți cumpăra de la un magazin de materiale de construcții sau de instalații electrice.

MANUAL DE UTILIZARE KT3564 Emos

Instrucțiuni pentru instalarea suportului de perete pentru televizor

Avertizare:

1. Recomandam ca acest produs să fie instalat de cel puțin două persoane, din care cel puțin una ar trebui să fie dotată suficient din punct de vedere fizic pentru munca cu sarcini grele și abilă tehnic.
2. Înainte de instalare citiți cu atenție aceste instrucțiuni de utilizare și asigurați-vă, că în locul preconizat pentru fixarea suportului nu se află cabluri electrice, conducte de gaz ori de apă.
3. Nu ne asumăm responsabilitatea pentru orice daune intervenite la instalare, prin instalare defectuosă, sau utilizarea ulterioară.
4. În caz de nelămuriri contactați vânzătorul de spaacialitate cel mai apropiat și solicitati ajutorul acestuia la instalare.
5. Pentru instalare sunt indispensabile unelte adecvate. În caz contrar se pot provoca daune materiale ori periclita sănătatea persoanelor.
6. Dacă intenționați să dați jos televizorul de pe perete, întotdeauna deconectați în prealabil toate cablurile.
7. Dacă nu sunteți siguri în privința rezistenței peretelui, alegeți pentru instalare alt loc, sau măriți rezistența peretelui, modificând structura acestuia.
8. Prosusul poate fi instalat numai pentru televizoare plate sau televizoare ce conțin deschizături de montaj iar partea din spate este plată.

Unelte necesare pentru instalare (nu sunt incluse):

Şurubelniţă cruce

Bormaşină electrică sau manuală

Burghiu cu diametru de 10 mm (pentru beton, sau lemn, după necesitate)

Dibluri pentru gips-carton sau placă aglomerată (după necesitate)

Creion

Boloboc (dacă nu este inclus)

În pachet:

	Imaginea	Tipu materialului de instalație	Număr bucăți
A șurub cu finanții/1963 6
B diblu pentru betonló
C șaibă pentru șurub M8 6
D		дистанційна прокладка мала	4
E șaibă distantier mare 4
F șaibă pentru șurub M6, 4
G șurub M4×12
H șurub M4×12
I șaibă flexibilă M2		4
J		șurub M5×12 4
K șurub M5×12
L șaibă flexibilă M2		4
M		șurub M6×12	4
N		șurub M6×30	4
O		șaibă flexibilă M6	4

P șurub M8×12
Q		șurub M8×30 4
R șaibă flexibila MB		4
S șurub M8×20
T cheie imbus,		1
U		boloboc magnetic

Înainde de fiecare instalare scoateți conținutul pachetului și desfaceți fiecare element în parte. În setul de instalare sunt livrate dibluri, care sunt destinate doar ca mostră demonstrativă. Recomandăm cu insistență cumpărarea la cel mai apropiat magazin de specialitate și utilizarea ulterioară a unor dibluri adecvate și de calitate. Numai astfel putem să garantăm sarcina maximă indicată a suportului.

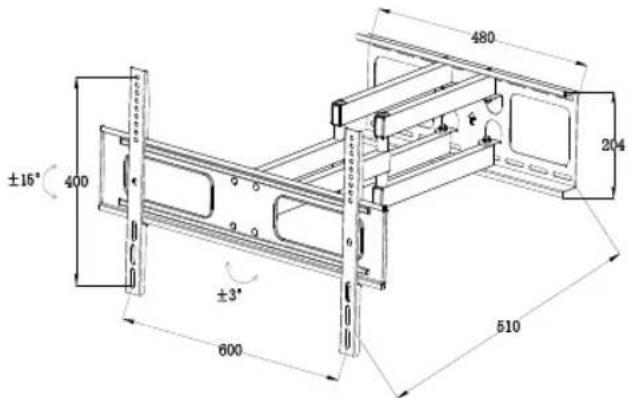

Schiță:

Fixarea soclului de perete:

Chibzuiti cu atenție amplasarea televizorului dumneavoastră, pentru fixarea suportului este necesară burghierea peretelui. Se recomandă stabilirea poziției deschizăturilor de montaj pe partea din spate a televizorului și însemnarea poziției lor aprimative pe perete. Având în vedere construcția suportului puteți apoi stabili poziția a.n.„soclu de perete“.

După stabilirea definitivă a locului pentru poziția televizorului dumneavoastră, Iuați „soclul de perete” (elementul suportului care servește la fixarea pe perete) și cu ajutorul bolobocului stabiliți poziția precisă pe perete. Prin găurile acestuia însemnați pe perete cu creionul poziția pentru șuruburile de ancorare pe perete (B). Numărul lor este la majoritatea suporturilor arbitrar (cu cât mai multe, cu atât mai bine), de obicei sunt suficiente 6 puncte de ancorare.

Luați bormașina și efectuați găuri destul de adânci și largi pentru introducerea diblului. Introduceți diblul în perete și asigurați-vă că a intrat în întregime și că ține fix. (Dacă iese cu ușurință, gaura realizată este prea mare și șurubul de ancorare nu va ține in perete – repetați, de aceea, burghierea în alt loc, cu un burghiu cu diametru corespunzător.

Luați soclul de perete și așezați-l la locul pregătit. Fixați-l de perete cu șuruburile de ancorare și strângeți-le îndestulător. Cu aceasta fixarea soclului de perete este încheiată.

MENTIUNE: Nu recomandăm instalarea suportului direct pe pereții din gips-carton. În cazul în care totuși țineți să realizați o asemenea instalare, recomandăm să vă consultați mai întai cu un specialist în constructii. Apoi trebuie să foloști un detector de stâlpi și dibluri speciale pentru gips-carton. În cazul în care lățimea amplasării stâlpilor de sustinere este mai mare decât lățimea soclului de perete, incercați să fixați soclul de perete de mijlocul acestuia cu ajutorul șurubului autofiletant în acest stâlp metallic.

Fixarea televizorului:

Al doilea element al suportului, a.n. "sină", trebuie fixată direct la televizor. Înainte de instalare recomandăm fixarea acesteia fără sarcină la soclul de perete deja pregătit. Prin acesta constatați pe ce principiu este posibilă fixarea televizoruuli pe suport și invers, îndepărtarea lui de pe perete.

Înainte de fixarea șinei verificați mai întăi, pentru ce diametru al șuruburilor de fixare

sunt găurile de montaj aflate pe partea din spate a televizorului (de obicei este vorba de diametrul 4, 5, 6 sau 8 mm – aceste șuruburi de montaj sunt incluse în pachet, dacă nu există vreo exceptie). Șuruburile de fixare sunt livrate în două lungimi. Pentru alegerea lungimii corecte a șuruburilor, încercați să însurubați șurubul în deschizătura de montaj astfel să rămână o rezervă de 3-5 mm. (ATENȚIE: niciodată nu strângeti forțat – s-ar putea provoca deteriorarea televizorului dumneavoastră). Dacă rămâne loc mai mult, trebuie folosite la instalare mai multe. Pentru asigurarea sarcinii maxime a suportului și evitarea deformării suportului, trebuie alese tipuri de șuruburi de fixare adecvate astfel, să fie însurubate îndestulător în găurile de montaj, iar filetul să nu fie liber (s-ar realiza efectul de pârghie pe gaura de montaj a TV și șina suportului). Întreaga șină o montați acum la TV dumneavoastră. Șina cu TV le fixați apoi în soclul de perete, care este deja fixat pe perete. Acum trebuie fixata șina pe soclul de perete. Ambele șine trebuie fixate de soclul de perete cu șurubul, care este pregătit în șine. După finalizarea instalației suportului puteți corecta poziția orizontală a TV dumneavoastră cu ajutorul mecanismului corecției orizontale pe partea din spate a soclului de perete. Mecanismul este asigurat cu șuruburi imbus, care trebuie destrânse pentru efectuarea corecției, TV va fi reglat în poziția solicitată și strânse din nou șuruburile. În cazul unei necesități ulterioare de ajustare a poziției orizontale a TV dumneavoastră, puteți destrânge din nou aceste șuruburi.

Manipularea stativului:

La rotirea de înclinare, ori la ajustarea orizontală a suportului procedați cu atenție, pentru a nu deteriora televizorul dumneavoastră. În cazul necesității de înclinare

a TV dumneavoastră, destrângeți șuruburile imbus pe partea din spate a soclului de perete cu ajutorul cheii imbus, care este inclusă în pachet. Apucați TV dumneavoastră lateral cu ambele măini și înclinați trăgând-ul ușor. Poziția solicitată o asigurați iarăși cu ajutorul cheii imbus. În cazul în care veți dori să înclinați înapoi TV dumneavoastră sau să-I reglați în altă poziție, mai întăi destrângeți ușor șuruburile pe partea din spate a soclului de perete cu ajutorul cheii imbus, reglați TV și asigurați din nou poziția reglată cu șuruburile din partea din spate a soclului de perete cu ajutorul cheii imbus.
