| Typ produktu | Uchwyt ścienny TV |
| Model | KT3564 |
| Marka | Emos |
| Główne funkcje | Montaż na ścianie, regulacja pochylenia i poziomu |
| Kompatybilność | Telewizory płaskie z otworami montażowymi M4, M5, M6, M8 |
| Zawartość zestawu | Śruby montażowe (M4×12, M4×30, M5×12, M5×30, M6×12, M6×30, M8×16, M8×35, M8×63), kołki rozporowe, podkładki, poziomica |
| Materiał | Stal |
| Kolor | Czarny |
| Sposób montażu | Do ściany za pomocą kołków i śrub kotwiących |
| Regulacja pochylenia | Tak, za pomocą śrub imbusowych |
| Regulacja poziomu | Tak, za pomocą śrub imbusowych |
| Blokada płozy | Tak, śruby blokujące |
| Poziomica w zestawie | Tak |
| Liczba punktów mocowania do ściany | Do 6 |
| Maksymalne obciążenie | Brak danych w instrukcji – zalecane do 50 kg |
| Zastosowanie | Wewnątrz pomieszczeń |
| Wymagane narzędzia | Wkrętak krzyżakowy, wiertarka, wiertło 10 mm, poziomica |
| Instrukcja bezpieczeństwa | Zalecany montaż przez co najmniej dwie osoby |
Często zadawane pytania - KT3564 Emos
Pytania użytkowników dotyczące KT3564 Emos
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Uchwyt TV w formacie PDF za darmo! Znajdź swoją instrukcję KT3564 - Emos i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. KT3564 marki Emos.
INSTRUKCJA OBSŁUGI KT3564 Emos
PL strukcja montażu ściennego uchwytu TV
Uwaga:
- Zalecamy, żeby ten wyrób był instalowany przez co najmniej dwie osoby, z których przynajmniej jedna powinna mieć dostateczne predyspozycje fizyczne do pracy z ciężkimi przedmiotami i posiadać pewne przygotowanie techniczne.
- Przed instalacją prosimy uważnie przeczytać tę instrukcję użytkowania i sprawdzić, czy w miejscu planowanego umocowania uchwytu nie ma żadnych przewodów elektrycznych albo rur gazowych, czy wodociągowych.
- Nie odpowiadamy za żadne szkody powstałe przy instalacji, blędną instalację albo późniejsze użytkowanie wyrobu.
- W razie jakichkolwiek wątpliwości prosimy skontaktować się z Waszym najbliższym sprzedawcą i poprosić go o pomoc przy instalacji.
- Przy instalacji konieczne jest korzystanie z bezpiecznych i odpowiednich narzędzi. W przeciwnym razie może dojść do strat materialnych oraz skutków zdrowotnych u osób.
- Przed ewentualnym zdejmowaniem telewizora z uchwytu należy dla bezpieczeństwa odłączyć wcześniej wszystkie przewody elektryczne.
- Jeżeli nie jesteśmy pewni nośności swojej ściany, to raczej wybierzcie do instalacji inne miejsce albo wzmocnijcie wybraną ścianę metodami budowlanymi.
- Wyrób nadaje się wyłącznie do współpracy z płaskimi odbiornikami telewizyjnymi albo odbiornikami, których płaska tylna ścianka jest wyposażona w otwory montażowe.
Narzędzia niezbędne do instalacji
(nie wchodzą w skład kompletu):
Wkrętak krzyżakowy
Wiertarka elektryczna lub ręczna
Wiertło o średnicy 10 mm (do betonu albo do drewna, zależnie od potrzeb)
Kołki rozporowe do karton gipsu albo płyty wiórowej (zależnie od potrzeb) Mazak
Poziomica (jeżeli nie jest częścią kompletu)
Zawartość opakowania:
| Rysunek Typ materiału instalacyjnego | Ilość sztuk | ||
| A | ![]() | śruba z gwintem niepełnym M8×63 | 6 |
B kolek r onu 6 | |||
C podkładka M8 6 | |||
D mała podkł stansowa 4 | |||
E duża podkł ansowa 4 | |||
F podkładka / ![]() | |||
G śruba M4× ![]() | |||
H śruba M4# ![]() | |||
| I | [###] | podkładka sprężysta M4 | 4 |
| J | ![]() | śruba M5×12 4 | |
K śruba M5# ![]() | |||
| L podkładka s ### A5 | 4 | ||
| M | ![]() | śruba M6×12 4 | |
N śruba ![]() | |||
O podkładka s sta M6 | 4 | |
P śruba M8×1: ![]() | ||
Q śruba ![]() | 4 | |
R podkładka sl ta MB | 4 | |
S śruba M8× ![]() | ||
T tłucz in ![]() | 1 | |
U poziomic ![]() | 1 |
Przed każdą instalacją należy wyjąć wszystko z opakowania i starannie ułożyć wszystkie elementy. W komplecie instalacyjnym są dostarczone kołki rozporowe, które stanowią wyłącznie próbką informacyjną. Zdecydowanie zalecamy zakupienie, a następnie zastosowanie wysokiej jakości, markowych kołków rozporowych z najbliższego sklepu elektroinstalacyjnego albo sklepu z materiałami budowlanymi. Tylko w taki sposób możemy zapewnić osiągnięcie podanej, maksymalnej nośności uchwytu.

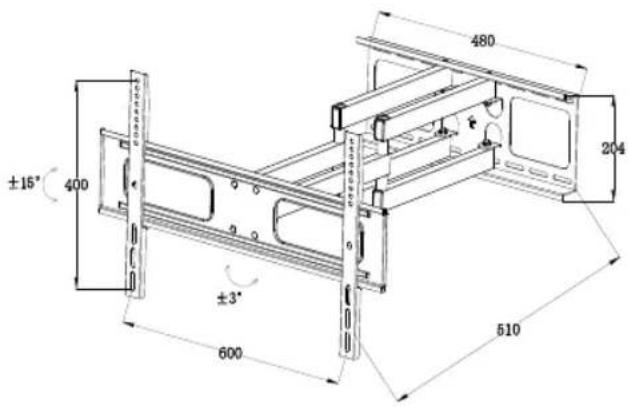

Rysunek:

Zamocowanie uchwytu do ściany:
Starannie analizujemy lokalizację telewizora, ponieważ umocowanie uchwytu wymaga wiercenia otworów w ścianie. Trzeba dokładnie ustalić miejsce otworów montażowych na tylnej ściance Waszego telewizora, a ich przybliżone położenie oznaczyć na ścianie. Z uwzględnieniem konstrukcji uchwytu będzie można teraz określić położenie tzw. „uchwytu naściennego”.
Jeżeli miejsce na telewizor i uchwyt jest już odpowiednio wybrane, bierzemy „uchwyt naścienny” (część uchwytu przeznaczoną do przymocowania do ściany) i za pomocą poziomicy dokładnie ustałamy jej położenie na ścianie. Korzystając z jej otworów za pomocą mazaka zaznaczamy na ścianie miejsce wkręcenia śrub kotwiących uchwyt do ściany (B). Ich liczba dla większości typów uchwytów nie jest dokładnie określana (im więcej, tym lepiej), najczęściej wystarczają maksymalnie 6 punkty zamocowania.
Bierzemy wiertarkę i wykonujemy otwory o dostatecznej głębokości i średnicy do umieszczenia kołków rozporowych. Wbijamy kołki rozporowe w mur, sprawdzamy czy w całości weszły w ścianę, i czy mocno trzymają się w murze. (Jeżeli można je łatwo wyjąć, to oznacza, że wywiercony otwór jest zbyt dużo i śruba kotwiąca nie będzie dość mocno osadzona w ścianie – dlatego wiercenie należy powtórzyć w innym miejscu z użyciem wiertła o właściwej średnicy).
Chwytamy uchwyt naścienny i przykładamy go w wybranym miejscu. Przykręcamy go śrubami kotwiącymi do ściany i mocno je dokręcamy. Teraz uchwyt naścienny jest już zamocowany na ścianie.
UWAGA: Nie polecamy instalowania uchwytu bezpośrednio na kartonowo gip- sowych ściankach działowych. W przypadku, gdy taka instalacja jest konieczna, zalecamy wcześniejszą konsultację ze specjalistą w zakresie budownictwa.
Ponadto musimy skorzystać z urządzenia do lokalizowania słupków i specjalnych kołków rozporowych do płyt kartonowo gipsowych. W przypadku, gdy szerokość rozmieszczenia słupków nośnych w ściance kartonowo gipsowej będzie większa od szerokości uchwytu naściennego, to staramy się zamocować środek uchwytu naściennego za pomocą wkręta samogwintującego do tego metalowego słupka.
Zamocowanie telewizora:
Drugą część uchwytu, tzw. " plozę" trzeba przymocować do telewizora. Przed instalacją zalecamy wziąć najpierw samą ploże i spróbować ją wsunąć w przy-mocowany już użwcyt naścienny. W ten sposób sprawdzimy, na jakiej zasadzie wkłada się telewizor w uchwyt przymocowany do ściany, i przeciwnie jak się go zdejmuje z uchwcytu na ścianie.
Przed przymocowaniem plozy należy najpierw sprawdzić, do jakiej średnicy wkrętów mocujących są przygotowane otwory montażowe w tylnej ściance odbiornika telewizyjnego (najczęściej są to średnice 4, 5, 6 albo 8 mm – takie wkręty mocujące znajdują się w komplecie, jeżeli nie przewidziano inaczej). Wkręty do mocowania są dostarczane o dwóch długościach. Żeby dobrać odpowiednią długość wkręta próbujemy wkręcić go do otworu montażowego tak, aby wystawal na około 3-5 mm (UWAGA: nigdy nie wkręcamy wkręta na siłę – mogłoby to doprowadzić do uszkodzenia telewizora). Jeżeli pozostaje za dużo miejsca, to przy instalacji korzystamy z większej ilości. Żeby maksymalnie wykorzystać nośność uchwytu i zapobiec jego deformacji należy dobrać odpowiedni typ wkrętów mocujących tak, aby były dostatecznie głęboko wkręcone w otwory montażowe, a gwint nie był widoczny (powstaje tu dźwignia między otworem montażowym w odbiorniku TV i płożu uchwytu). Całą płozę przymocowujemy teraz do swojego odbiornika TV. Płożę i odbiornik TV wkładamy później do uchwytu naściennego, który jest już przymocowany do ściany. Teraz płozę trzeba zablokować w uchwycie naściennym. Obie płoży trzeba zablokować w uchwycie naściennym za pomocą śrub, które są w tym celu przygotowane w płozach. Po zakończeniu instalacji uchwytu można skorygować poziome ustawienie swojego odbiornika TV za pomocą mechanizmu korekcji poziomej, który znajduje się z tyłu uchwytu naściennego. Mechanizm jest zablokowany śrubami imbusowymi, które w celu wykonania korekty należy poluzować, odbiornik TV ustawić w wymaganym położeniu i ponownie dokręcić te śruby. W przyszłości, po ponownym odkręceniu tych śrub, w razie potrzeby można skorygować poziomą pozycję swojego odbiornika TV.
Manipulowanie podstawą:
Przy pochylaniu, obracaniu, albo korekcji uchwytu w poziomie należy zachować ostrożność tak, aby nie uszkodzić swojego telewizora. W razie konieczności pochylenia swojego odbiornika TV odkręcamy śruby imbusowe na tylnej ściane uchwytu naściennego za pomocą klucza imbusowego, który znajduje się w komplecie. Chwytamy odbiornik TV z boków obiema rękami i przechylamy go za pomocą lekkiego pociągnięcia. W wybranej przez siebie pozycji blokujemy go ponownie za pomocą klucza imbusowego. W przypadku, gdy trzeba będzie przechylić odbiornikt TV z powrotem albo ustawić go w innej pozycji, należy najpierw na tylnej ńsiance uchwytu naściennego za pomocą klucza imbusowego lekko poluzować śruby, ustawić odbiornik TV i zablokować go w tej pozycji śrubami na tylnej ńsiance uchwytu naściennego za pomocą klucza imbusowego.

Po zakończeniu okresu eksploataci tego urządzenia nie wolno go wyrzucić, jako niesortowany odpad komunalny, należy skorzystać z punktów gromadzących odpady sortowane. Poprawnie likwidując ten produktu zapobiegamy negatywnym wpływom na ludzkie zdroje i środowisko naturalne. Recykling materiałów przyczynia się do ochrony źródeł naturalnych. Więcej informacji o recyklingu tego produktu udzieli Państwu Urząd Gminy, firmy zajmujące się przetwarzaniem odpadów domowych albo sklep, w którym produkt został zakupiony.
Oświadczamy na naszą wyłącznie odpowiedzialność, że urządzenie oznaczone, jako Gamma 600 ULTRA X na podstawie jego koncepcji i konstrukcji tak samo, jak jego wykonanie wprowadzone przez nas na rynek jest zgodne z podstawowymi wymaganiami i innymi właściwymi postanowieniami przepisów prawnych. Przy wprowadzeniu nie zatwierdzonych przez nas zmian w tym urządzeniu powyższe oświadczenie przestaje obowiązywać.
