X7.2 - Sportovní kamera Lamax - Bezplatný návod k obsluze

Typ produktu	Akční kamera
Model	X7.2
Značka	Lamax
Rozlišení videa	Až 4K (přesné rozlišení a FPS neuvedeno, ale typické pro tuto třídu)
Stabilizace obrazu	Stabilizace MAXsmooth (dostupná ve všech rozlišeních až do 60 FPS)
Rozlišení fotografií	Až 20 MP (typické pro akční kamery)
Voděodolnost (s pouzdrem)	Až 40 m (s přiloženým vodotěsným pouzdrem)
Baterie	Li-ion, dobíjecí, doba nabíjení cca 4 hodiny (0-100%)
Paměťová karta	Micro SDHC/SDXC až 128 GB (doporučeno UHS Speed Class U3 nebo vyšší)
WiFi	Ano (2,4 GHz), výchozí heslo: 1234567890
Mikrofon	Vestavěný, externí přes micro USB volitelně
Součástí úchytů	Držák na tyč, rychloupínací, J-držák, závitový adaptér, adaptér na stativ, 3-osý konektor, samolepicí držáky
Režim potápění	Ano (korekce barev pro podvodní snímání)
Spořič obrazovky	Nastavitelný časový limit
Jazyky	Více (včetně EN, DE, FR atd.)
Napájení	Micro USB (5V)
Frekvence (pro redukci blikání)	50 Hz nebo 60 Hz volitelně
Záruka	24 měsíců (baterie 24 měsíců, kondenzátor 6 měsíců)
Výrobce	elem6 s.r.o., Praha, Česká republika

Často kladené otázky - X7.2 Lamax

Jak zapnout kameru?

Podržte tlačítko POWER/MODE pro zapnutí/vypnutí.

Jak začít nahrávat?

Stiskněte tlačítko REC/OK pro spuštění nebo zastavení nahrávání.

Jakou paměťovou kartu mám použít?

Použijte kartu Micro SDHC nebo SDXC s UHS Speed Class U3 nebo vyšší a maximální kapacitou 128 GB. Kartu nejprve naformátujte v kameře.

Je kamera vodotěsná bez pouzdra?

Ne, kamera je vodotěsná pouze pokud je umístěna uvnitř přiloženého vodotěsného pouzdra.

Jak hluboko mohu potápět s vodotěsným pouzdrem?

Pouzdro je dimenzováno na 40 metrů. Ujistěte se, že zadní dvířka jsou řádně zavřená a těsnění jsou čistá.

Jak připojit kameru k chytrému telefonu?

Stáhněte aplikaci přes QR kód nebo odkaz, nainstalujte ji, zapněte WiFi na kameře stisknutím tlačítka DOWN, poté se připojte k WiFi síti kamery (heslo zobrazené na kameře, výchozí 1234567890).

Mohu použít externí mikrofon?

Ano, připojte externí mikrofon do micro USB portu. V nastavení mikrofonu vyberte 'Externí'.

Jak zapnout režim řízení?

V nastavení kamery zapněte Režim řízení pro automatické spuštění nahrávání při zapnutí kamery.

Jak dlouho trvá nabití baterie?

Plné nabití z 0% trvá přibližně 4 hodiny. Nabíjení na 80% trvá asi 2,5 hodiny.

Co mám dělat, když se kamera přehřeje?

Okamžitě odpojte zdroj napájení a nechte kameru vychladnout. Vyhněte se používání na přímém slunci nebo při vysokých teplotách.

NÁVOD K OBSLUZE X7.2 Lamax

CS – Uživatelská příručka

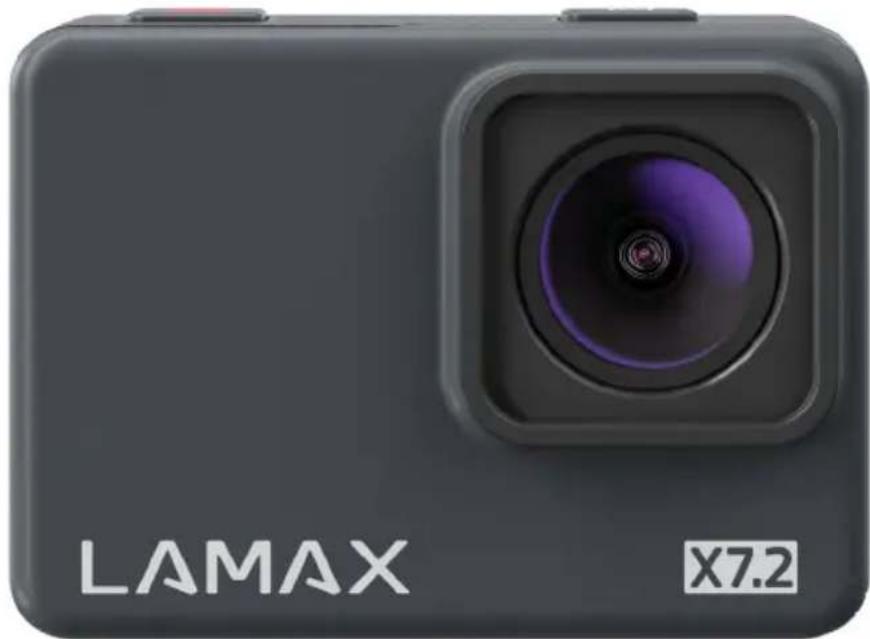

A Akční kamera LAMAX X7.2
B Vodotěsný obal do 40 m
© Micro USB kabel pro nabíjení / prénos souborů
D Li-ion baterie

E Utěrka z mikrovlákna
F Rámeček
© Úchyty

ÚCHYTY

A Držák na tyč – pro upevnění například na řidítka
B Fast plug-in – pro rychlé nacvaknutí držáku
© J mount – pro rychlé nacvaknutí s vyvýšením
D Redukce na stativ – pro připojení kamery bez pouzdra na příslušenství
E Adaptér na stativ – pro připojení kamery v pouzdru na stativ
F 3-axis connector (3 části) – pro upevnění libovolným směrem
G Samolepící držák (2×) – pro uchycení na hladký povrch (helma, kapota)
H Náhradní 3M podložky (2×) – pro opětovné nalepení samolepícího držáku

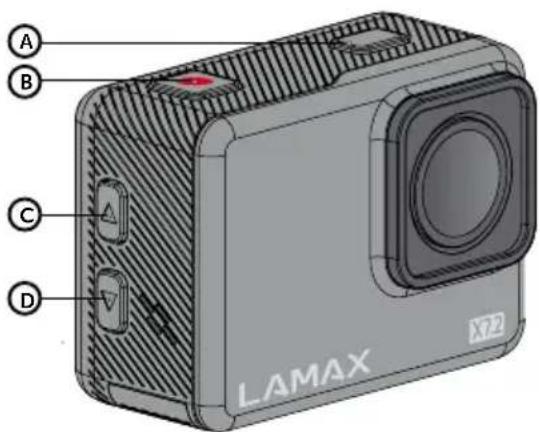

2. SEZNÁMENÍ S KAMEROU

A Tlačítko POWER / MODE
B Tlačítko REC / OK
© Tlačítko NAHORU
D Tlačítko DOLŮ

E Slot pro pamět'ovou kartu
F Micro USB port
© Video out
H Dvirka k baterii

Poznámka: Používejte pouze doporučené příslušenství, v opačném případě může dojít k poškození kamery.

3. OVLÁDÁNÍ KAMERY

Zapnutí a vypnutí Podržením tlačítka POWER / MODE

Spuštění / ukončení záznamu Stisknutím tlačítka REC / OK

Přepnutí režimu Stisknutím tlačítka POWER / MODE

Zapnutí / vypnutí záznamu zvuku Stisknutím tlačítka NAHORU

Rychlá nabídka Přidržením tlačítka REC / OK

Zapnutí / vypnutí WiFi Stisknutím tlačítka DOLŮ

4. PRVNÍ ZAPNUTÍ

A

Kartu vkládejte jen, když je kamera vypnutá a není připojená k počítači.
Kartu při prvním použití zformátujte přímo v kameře.
Doporučujeme pamětové karty s vyšší zapisovací rychlostí (UHS Speed Class –U3 a vyšší) a maximální kapacitou 128 GB.

Poznámka: Používejte jen Micro SDHC či SDXC karty od renomovaných výrobců. Karty neznačkových výrobčů nezaručují správně fungování datového úložiště.

Kameru můžete nabíjet jak připojením k počítači, tak pomocí dokoupitelného síťového adaptéru.

Před prvním použitím baterii plně nabijte.
Nabití baterie z 0 na 100 % trvá přibližně 4 hod. Po nabití zhasne indikátor nabíjení.

Poznámka: Nabití baterie z 0 na 80 % trvá 2,5 hod.

5. NASTAVENÍ V REŽIMU VIDEO

Rozlišení videaNastavení rozlišení a FPS (snímků za vteřinu) ve kterém kamera bude nahrávat.

Stabilizace obrazuZapnutí/vypnutí MAXsmooth stabilizace, která je dostupná ve všechrozlišeních při maximálně 60 fps. Při zapnuté stabilizaci je úhel záběru(FOV) menší a také může při horších světelných podmínkách negativněovlivnit kvalitu video. Nelze kombinovat s funkcí korekce rybího oka.

Záznam zvukuNastavení, zda má kamera nahrávat zvuk.

Redukce šumu větruFunkce zlepší nahrávaný zvuk při silném větru.

ExpoziceNastavení kompenzace expozice. Vyšší hodnota znamená světlejší video,nižší hodnota tmavší video.

Měření Nastavení způsobu měření expozice. Na výběr je ze dvou režimů „Střed“a „Průměr”.➢ Střed– Toto nastavení je vhodné pro natáčení objektů, které se bu-dou převážně nacházet uprostřed záběru.➢ Průměr– V tomto nastavení kamera získá informace o světle z celéscény a nastaví průměrné hodnoty.

Datum ve videuZapíná/vypíná vložení data a času do nahrávaného video.

6. NASTAVENÍ V REŽIMU FOTOGRAFIE

Rozlišení fotografie Nastavení rozlišení pořizovaných fotografií.
Kvalita obrazu Nastavení kvality fotografie. Výsledné nastavení ovlivní i velikost uložených souborů.
ISO Nastavení hodnoty ISO. Nastavená hodnota ISO určí citlivost na světlo.Čím vyšší hodnota, tím světlejší snímek.
Expozice Nastavení kompenzace expozice. Vyšší hodnota znamená světlejší fotografii, nižší hodnota tmavší fotografii.
Měření Nastavení způsobu měření expozice. Na výběr je ze dvou režimů „Střed“ a „Průměr”.➢ Střed – Toto nastavení je vhodné pro natáčení objektů, které se bu- dou převážně nacházet uprostřed záběru.➢ Průměr – V tomto nastavení kamera získá informace o světle z celé scény a nastaví průměrné hodnoty.
Datum	Zapíná/vypíná vložení data a času do pořízené fotografie.

7. NASTAVENÍ KAMERY

Frekvence sitě Umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sitě(na Evropském kontinentu je vedený v síti proud s frekvencí 50 Hz,v Americe a části Asie je to potom 60 Hz).
Zvuky Zapnutí/vypnutí systémových zvuků kamery a jejich hlasitost.
Úhel Nastavení úhlu záběru kamery.
Režim potápění Zapnutí/vypnutí režimu potápění. Při zapnutém režimu kamera vyrovnávázabarvení záběrů pod vodou.
Efekt Nastavení barevných módů.
LDC Redukce rybího oka.
Jízdní režim Jízdní režim aktivuje automatické zapnutí nahrávání ihned po zapnutí kamery.
Mikrofon Výběr mezi vestavěným a externím mikrofon. Pro fungování externíhomikrofonu je zapotřebí ho zapojit do microUSB portu.
Otočení obrazu Nastavení otočení obrazu o 180°.
Spořič obrazovky Nastavuje čas, po kterém se automaticky vypne displej, aby šetřil baterii.Dotykem na displej nebo stisknutím tlačítek displej znovu aktivujete.
Automatické vypnutí Nastavení automatického vypnutí kamery v době nečinnosti. Zapnutáfunkce vypne kameru v případě, že nenahrává video.
Frekvence Umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sitě(na Evropském kontinentu je vedený v síti proud s frekvencí 50 Hz,v Americe a části Asie je to potom 60 Hz).
Vyvážení bílé Nastavení vyvážení bílé barvy pro různé způsoby osvětlení scény.
Datum a čas Nastavení systémového data a času.
Jazyk Výběr jazyka.
Formátovat kartu	Vymazání veškerých dat na paměťové kartě.
Systém	Umožňuje přístup k informacím o firmwaru kamery, k informacímo paměťové kartě a také lze uvést kameru do Továrního nastavení.

8. WIFI - MOBILNÍ APLIKACE

Díky mobilní aplikaci budete moci měnit režimy a nastavení kamery nebo prohlížet a stahovat natočená videa a fotografie přímo do vašeho mobilního zařízení.

A Načtěte QR kód pro stažení aplikace nebo klikněte na následující odkaz: https://www.lamax-electronics.com/x72/app/
B Nainstalujte aplikaci do vašeho mobilního zařízení.
© Zapněte WiFi v kameře stlačením tlačítka DOLŮ.
D Na vašem mobilním zařízení se připojte na WiFi sit's názvem kamery. Heslo na WiFi je zobrazené na displeji kamery (z výroby 1234567890).

9. VODOTĚSNOST

Odolnost proti ponoření do vody je splněna za těchto podmínek:

AKČNÍ KAMERA:

Kamera je vodotěsná pouze při vložení do vodotěsného pouzdra.

VODOTĚSNÉ POUZDRO:

Pouzdro odolá ponoření do hloubky 40 metrů. Před použitím kamery v pouzdru se ujistěte o správném uzavření zadních dvířek pouzdra pomocí mechanismu na horní straně pouzdra. Dvířka a těsnění pouzdra musí být zba- veno veškerých nečistot, jako je prach, písek a podobně. Při použití ve slané vodě opláchněte pouzdro pitnou vodou. K osušení nepoužívejte žádné textilní látky či externí zdroje tepla (fén, mikrovlnná trouba apod.), pouzdro vždy nechejte pozvolna vyschnout. V případě použití vodotěsného pouzdra nelze využít dotykovou plochu dis- pleje kamery a kameru je nutné ovládat pomocí tlačítek.

DÁLKOVÉ OVLÁDÁNÍ:

Není vodotěsné.

10. BEZPEČNOSTNÍ OPATŘENÍ

Před prvním použitím je spotřebitel povinen se seznámit se zásadami bezpečného používání výrobku.

ZÁSADY A UPOZORNĚNÍ

– Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení.
- Při používání rekordéru v autě je nezbytný okenní držák. Rekordér umístěte na vhodné místo tak, aby nebránil ve výhledu řidiče ani v aktivaci bezpečnostních prvků (např. airbagů).
- Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. Uchovávejte objektiv čistý.
– Pokud je čelní sklo automobilu zabarveno reflexní vrstvou, může to omezovat kvalitu záznamu.

BEZPEČNOSTNÍ ZÁSADY

• Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma rukama nebo stojíte-li ve vodě.
• Při napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu.
  – Nabiječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku anebo na jeho obalu.
  – Nepoužívejte nabíječku, je-li zjevně poškozena. V případě poškození zařízení sami neopravujte!
  – V případě nadměrného zahřivání přístroj okamžitě odpojte od přívodu energie.

– Nabíjejte zařízení pod dohledem.

- Balení obsahuje malé dílky, které mohou být nebezpečné pro děti. Produkt vždy ukládejte mimo dosah dětí. Sáčky nebo mnoho dílků, které obsahují, mohou po spolknutí nebo po nasazení na hlavu způsobit udušení.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO LI-ION BATERIE

– Před prvním použitím baterii plně nabijte.

– Pro nabíjení používejte jen nabíječku, která je pro tento typ baterie určena.
- Používejte standardní kabely pro nabíjení, jinak by mohlo dojít k poškození zařízení.
- V žádném případě nepřipojujte k nabíječce mechanicky poškozené nebo nafouklé baterie. Baterie v takovém stavu již vůbec nepoužívejte, hrozí nebezpečí výbuchu.

– Nepoužívejte jakkoliv poškozený síťový adaptér nebo nabíječku.

• Nabíjení provádějte za pokojové teploty, nikdy nenabíjejte při teplotě nižší než 0°C nebo při teplotě vyšší než 40°C.
  – Dejte pozor na pády, baterii neprorážejte ani jinak nepoškozujte. Poškozenou baterii rozhodně neopravujte.
  – Nevystavujte nabíječku ani baterii působení vlhkosti, vody, dešti, sněhu nebo různým nástřikům.
• Baterii nenechávejte ve vozidle, nevystavujte slunečnímu záření a nedávejte poblíž zdrojů tepla. Silné světlo či vysoké teploty mohou baterii poškodit.
• Během nabíjení neponechávejte akumulátory nikdy bez dohledu, zkrat nebo náhodné přebití (akumulátoru nevhodného pro rychlonabíjení nebo nabíjeného nadměrným proudem či při poruše nabíječky) může způsobit únik agresivních chemikálií, explozi nebo následný požár!
  – V případě, že při nabíjení baterie dochází k jejímu nadměrnému ohřívaní, tak baterii okamžitě odpojte.
  – Nabiječku a nabijený akumulátor neumistujte při nabíjení na nebo do blízkosti hořlavých předmětů. Pozor na záclony, koberce, ubrusy atd.
  – Jakmile je dobíjené zařízení plně dobito, odpojte jej z důvodu bezpečnosti.

– Udržujte baterii mimo dosah dětí i zvířat.

– Nabíječku ani baterii nikdy nerozebírejte.

- Pokud je baterie integrovaná, nikdy nerozebírejte zařízení, pokud není stanoveno jinak. Jakýkoliv takový pokus je riskantní a může mít za následek poškození produktu a následnou ztrátu záruky.

- Nevyhazujte opotřebované nebo poškozené baterie do odpadkového koše, ohně či do topných zařízení, ale odevzdejte je ve sběrnách nebezpečného odpadu.

ÚDRŽBA PŘÍSTROJE

– Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození.

- Uchovávejte přístroj mimo extrémní vlhkost a teploty a nevystavujte přístroj dlouhodobě přímému slunečnímu nebo ultrafialovému záření.

– Zabraňte pádu přístroje ani jej nevystavujte silným nárazům.

• Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout.
  – Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty.
• Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami.
• Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku.
• Neskladujte ani nepřevážejte hořlavé kapaliny, plyny nebo výbušné materiály pohromadě s přístrojem, jeho částmi nebo doplňky.
• Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle bez dozoru.

– Přehřátí může přístroj poškodit.

• Při styku se silně chlorovanou nebo mořskou vodou kameru a veškeré použité příslušenství, opláchněte v pitné vodě a osušte ji.
  – Na vysušení kamery nepoužívejte externí zdroj tepla jako například mikrovlnou troubu nebo sušák na vlasy.
• Před plaváním nebo potápěním vždy zkontrolujte, jestli nejsou pootevřená dvířka baterie nebo dvířka k napájecím portům. Pokud ano, zavřete je. Jinak kamera nebude vykazovat vodotěsnost.
• Dotykový displej utírejte jen utěrkou, která je k tomu určená a vyhněte se tak jeho poškrábání.

DALŠÍ INFORMACE

1) Pro domácnosti: Uvedený symbol ( ) na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.
2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce, který Vás bude informovat o dalším postupu. Dodržujte pravidla pro práci s elektrickými zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Záruka se nevztahuje na poškození způsobené nestandardním používáním, mechanickým poškozením, vystavením agresivním podmínkám,

zacházením v rozporu s manuálem a běžným opotřebením. Záruční doba na baterii je 24 měsíců, na její kapacitu 6 měsíců. Více informací ohledně záruky naleznete na www.elem6.com/warranty

Výrobce, dovozce ani distributor nenesou žádnou odpovědnost za jakékoli škody způsobené montáží nebo nesprávným užíváním produktu.

EU PROHLÁŠENÍ O SHODĚ

Společnost elem6 s.r.o. tímto prohlašuje, že zařízení LAMAX X7.2 je ve shodě se základními požadavky a dalšími příslušními ustanoveními směrnice 2014/30/EU a 2014/53/EU. Všechny produkty značky LAMAX jsou určeny pro prodej bez omezení v Německu, České republice, Slovensku, Polsku, Mad'arsku a v dalších členských zemích EU. Úplné prohlášení o shodě lze stáhnout z webu https://www.lamax-electronics.com/support/doc/

Kmitočtové pásmo, v němž rádiové zařízení pracuje: 2.41–2.475 GHz
Maximální radiofrekvenční výkon vysílaný v kmitočtovém pásmu, v němž je rádiové zařízení provozováno: 6 dBi

VÝROBCE:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 www.lamax-electronics.com

CE

Tiskové chyby a změny v manuálu jsou vyhrazeny.

LAMAX

ELECTRONICS

LAMAX X7.2

ACTION CAMERA

Zapnutie a vypnutie Podržaním tlačidla POWER / MODE

Spustenie / ukončenie záznamu Stlačením tlačidla REC / OK

Prepnutie režimu Stlačením tlačidla POWER / MODE

Zapnutie / vypnutie záznamu zvuku Stlačením tlačidla HORE

Rýchla ponuka Pridržaním tlačidla REC / OK

– Udržujte batériu mimo dosah detí a zvierat.

– Nabíjačku ani batériu nikdy nerozoberajte.

• Ak je batéria integrovaná, nikdy nerozoberajte zariadenie, pokial' nie je stanovené inak. Akýkol'vek takýto pokus je riskantný a môže mat' za následok poškodenie produktu a stratu záruky.
• Nevyhadzujte opotrebované alebo poškodené batérie do odpadkového koša, ohňa či do vykurovacích zariadení, ale odovzdajte ich v zberniach nebezpečného odpadu.

ÚDRŽBA PRÍSTROJA

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

www.lamax-electronics.com

CE

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

www.lamax-electronics.com

CE

Proizvajalec si pridržuje pravico do sprememb in napak v navodilih.

LAMAX

ELECTRONICS

LAMAX X7.2

ACTION CAMERA

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

www.lamax-electronics.com

CE
