NÁVOD K OBSLUZE 3VFT-40AC FAGOR

cs Indukční varná deska

Indukčná doska

3VFT-40AC

VÁŽENÝ ZÁKAZNÍKU,

Varná deska je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.

Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.

Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC
• směrnice o elektromagnetické kompatibilitě 2014/30/EC
  • směrnice ErP - 2009/125/EC

a proto byl spotřebič označen čaké bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

OBSAH

BEZPEČNOSTNÍ POKYNY 4

POPIS VÝROBKU 9

INSTALACE 10

OBSLUHA 15

ČISTĚNÍ A BĚŽNÁ ÚDRŽBA 20

Pozor. Toto zařízení může být používáno dětmi ve věku 8 let a staršími. Osoby s omezenými fyzickými a nebo mentálními schopnostmi, tak rovněž osoby bez znalosti zařízení mohou spotřebič rovněž používat, pokud jsou pod dohledem a nebo byli informováni o bezpečném způsobu obsluhy a znají možná rizika spojená s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a údržba zařízení může být prováděna dětmi jen v případě, že jsou starší 8 let a je nad nimi dohled zodpovědné osoby.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

BEZPEČNOSTNÍ POKYNY

Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.

Zařízení neovládejte vnějšími hodinami anebo nezávislým systémem dálkového ovládání.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

BEZPEČNOSTNÍ POKYNY

- Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný pro voz a zabráníte jejímu poško zení.

- Pokud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vyzařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně.

- Sklokeramickou desku musí instalovat kvalifikovaný elektrotechnik.

- Desku neinstalujte do blízkosti chladicích zařízení.

- Nábytek, do nějž desku zabudováváte, musí být odolný vůči te plotám ok 100 °C. Tento požadavek se vztahuje na obklad stěny, plastové plo chy, lepidla a laky.

- Desku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod pro udem.

- Elektrické přístroje smí opravovat pouze kvalifikovaní odborníci. Neodborné opra vy mohou mít vliv na bezpečnost přístroje.

- Přístroj je odpojen od hlavního přívodu elektrické energie pouze teh dy, je-li vy tažena zástrčka ze zásuvky nebo je-li vypnuta pojistka.

- Věnujte pozornost dětem, aby si se zařízením nehrály.

- Po zapnutí se varná pole velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě energie, zapínejte je pouze poté, co na ně po stavíte nádobu.

- Indikátor zbytkového tepla, který je součástí elektronického systému, Vás in for mu je o tom, zda je vařič ještě zapnutý a zda je ještě horký.

- Pokud dojde k výpadku v dodávce elektrické energie, zruší se všech na nastavení a indikace. Po obnovení dodávky bud’te opatrní, ne boť pole, která byly před výpad kem horká, již nejsou kontrolovány in dikáto rem.

- Pokud se v blízkosti varného pole nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst.

- Během vaření na tuku či oleji nenechávejte desku bez dozoru, ne boť tyto látky představují nebezpečí požáru.

- Nepoužívejte plastové nádoby nebo nádoby z hliníkové fólie (alo ba lu), protože se při vysokých teplotách roztavují a mohly by desku poškodit.

- Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkým varným polem.

- Pokud se na horké pole dostanou neopatrností cukr nebo plast, pole nevypínejte, ale cukr či plast z něj seškrabejte odstrou škrab kou (stěrkou). Chraňte si ruce před popálením.

- Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poško zení desky.

- Topná plocha sklokeramické desky je odolná vůči tepelnému nára zu. Není citlivá ani na teplo, ani na chlad.

BEZPEČNOSTNÍ POKYNY

• Na desku neupustte žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce.
• Zbytky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky, které jsou pod pro udem.
• Pokud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středí sko.
• Dodržujte pokyny pro údržbu a čištění. Nebudete-li postupovat v so ula du s těmito pokyny, ztratíte nároky plynoucí ze záruky.
• Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku.
• Používání zařízení na vaření a pečení způsobuje uvolňování tepla a vlhkosti d místnosti, ve které je instalováno. Ověřte, zda jsou kuchyňské prostory dobře odvětrané; nutno udržovat otevřené přirozené ventilační otvory nebo instalovat mechanickou ventilaci (digestoř s mechanickým odsáváním).
• Dlouhodobé intenzívní používání zařízení může vyžadovat zajištění dodatečného odvětrání, například otevření okna nebo použití účinnější ventilace, např. zvýšením výkonu mechanické ventilace, je-li používána.

ÚSPORA ENERGIE

Všichni, kdo náležitě využívají ener gii nejen šetří peníze, ale jednají též vědomě v so uladu s potřeba mi ochra ny přírodního prostředí.

Proto šetřeme elek tric kou energii:

- Používáním vhodného nádobí.

Hrnce a pánve s plochým a silným dnem pomáhají ušetřit až třetinu elektrické energie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čtyřnásobně!

- Přizpůsobujte velikost nádob ve li ko sti plotýnek.

Nádoba na vaření by neměla být ani menší ani větší, než je použitá plotýnka.

- Udržujte plotýnky a dna nádob čisté.

Nečistoty brání prěnosu tepla – silně pri-pálené zbytky potravin lze často od stra nit pouze che mikálie mi, které jsou pro životní prostředí škodlivé.

- Snažte se “nenakukovat do hrnců” příliš často.

- Nepoužívejte desku v blízkosti chladniček / mrazniček.

Dochází pak ke zbytečnému zvýšení spotřeby energie.

VYBALOVÁNÍ

Přístroj je chráněn před poško zením během přepra vy obalem. Po vy ba lení zli kvi dujte la skavě oba lové ma te riály způsobem neo h rožujícím životní prostředí.

Všechny materiály použité pro za ba lení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným sym bo lem.

Poznámka! Je třeba, aby se oba lové ma teriály (polyetylenové sáčky, kousky po ly styrénu atd.) během vybalování nedostaly do rukou dětem.

LIKVIDACE ZAŘÍZENÍ

Při likvidaci nenoste zařízení do kontejnerů na běžný do movní odpad, ale do středí ska pro recy kla ci a využití od padních elektrických a elek tro nických zařízení. Zařízení, návod k ob slu ze nebo obal byly opatřeny příslušnou

nálepkou.

Zařízení bylo vyrobeno z re cy klo va telných ma te riálů. Tím, že staré zařízení přinesete do sběrného recyklačního středí ska, ukážete, že Vám záleží na přírodě.

Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí.

POPIS VÝROBKU

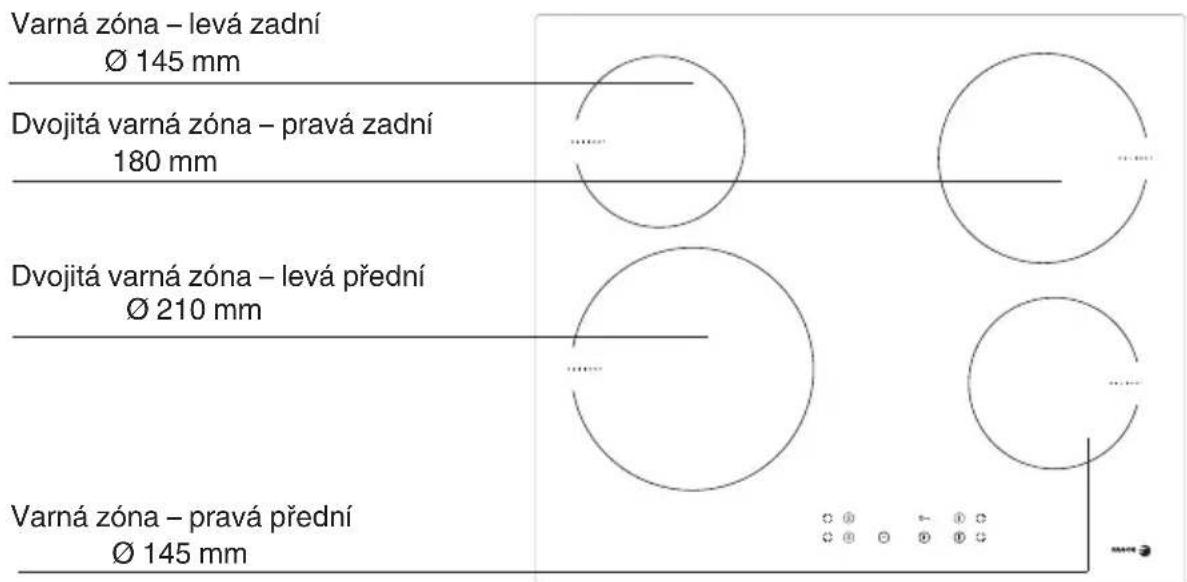

Popis varné desky

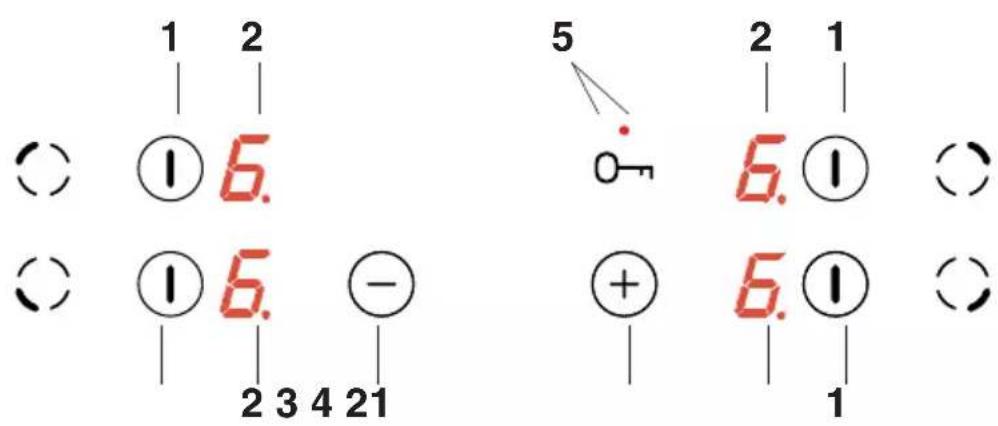

Ovládací panel

1. Senzor zapnout/vypnout/aktivace varné zóny
2. Ukazatel varných zón
3. Senzor minus
4. Senzor plus
5. Senzor klíč s indikační LED diodou,

INSTALACE

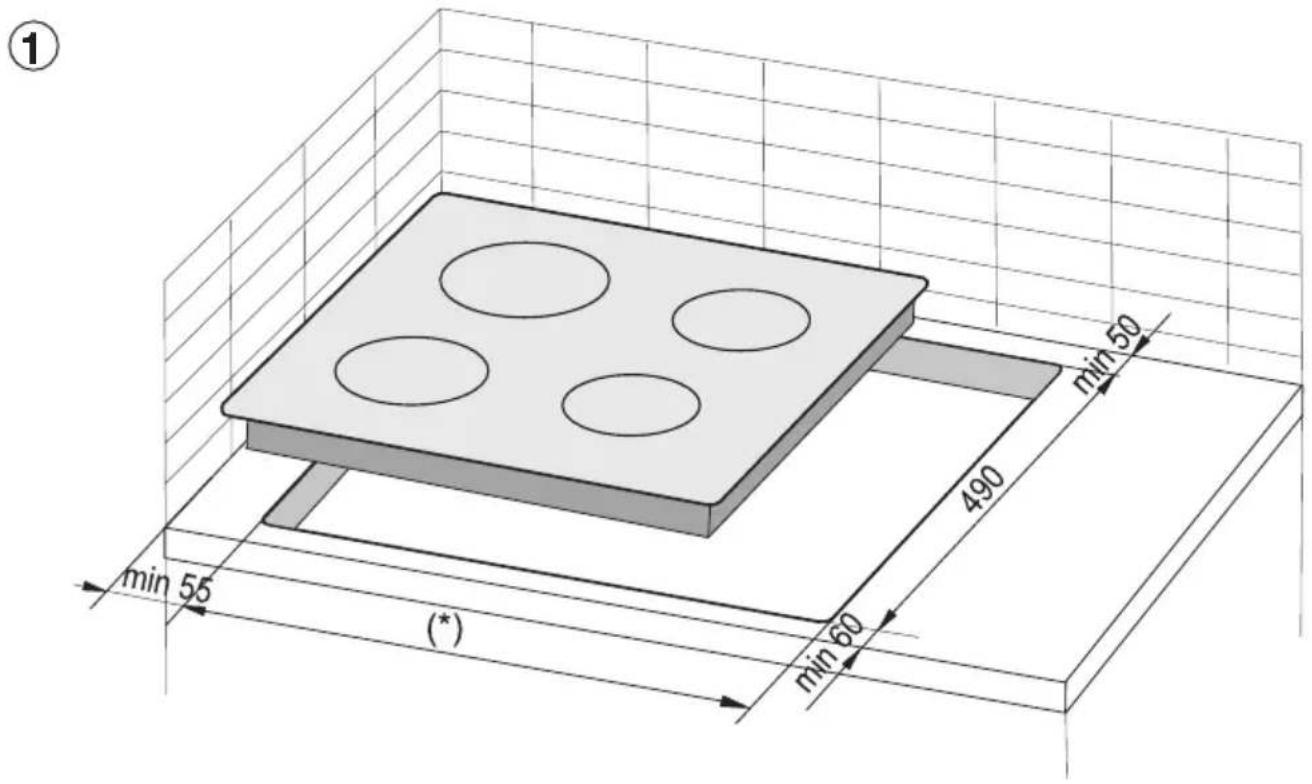

Příprava pracovní desky nábytku k vestavění varné desky

• Tloušťka pracovní desky nábytku by měla obnášet 28 až 40 mm, hloubka pracovní desky min. 600 mm. Pracovní deska musí být plochá a dobře znivelovaná. Pracovní deska se ze strany stěny musí utěsnit a zajistit před vlhkem a zalitím.
• Vzdálenost mezi hranou otvoru a hranou pracovní desky v přední části musí obnášet min. 60 mm, a v zadní části min. 50 mm.
  • Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou musí být nejméně 55 mm.
• Pracovní deska pro vestavbu spotřebiče musí mít obložení, jak rovněž lepidla k jejímu přilepení odolná vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení obložení.
• Hrany otvoru musí být zabezpečené materiálem odolným vůči pohlcování vlhkosti.
• Otvor v pracovní desce proved'te v souladu s rozměry uvedenými na obr. 1.

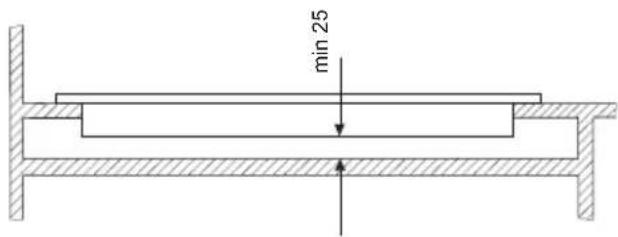

• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoruaby umožnit správný oběh vzduchu a aby se vyhnout přehřátí povrchu okolo varné desky.

(*) 560 mm pro desky 600 mm

(*) 750 mm pro desky 770 mm

INSTALACE

Upozornění. Při instalaci desky na desku kuchyňské linky je třeba namontovat poličku-přihrádku, tak jako je na obrázku vedle. Pokud se deska instaluje nad za-budovanou troubu, montáž poličky-přih-rádky není nutná.

Pokud byla deska instalována na pracovní desku kuchyňské linky nad zásuvku, je třeba kryt spodní desky zakrýt dřevěnou deskou nebo ochrannou podložkou na keramické desky.

Vestavění do desky nosné skříně.

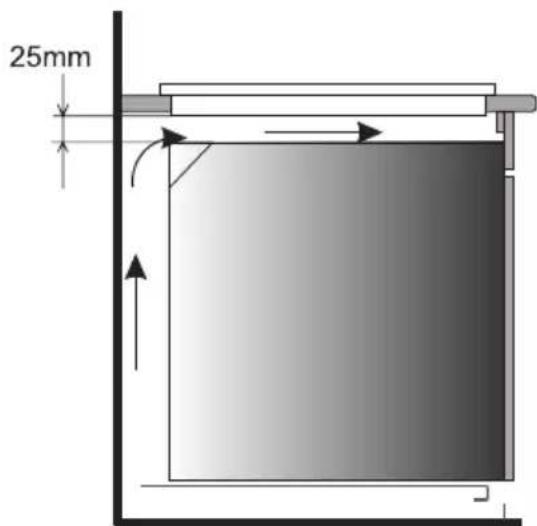

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Připojovací kabel desky ved'te tak, aby se nedotýkal spodního krytu.

INSTALACE

Instalování desky

● provést spojení desky elektrickým vodičem podle připojeného schématu spojení
- očistěte stolní desku z prachu, vložte desku do otvoru a silně přitlačte k stolní desce.

1 - stolní deska
2 - těsnění desky
3 - keramická deska

INSTALACE

Montáž těsnění

V závislosti na modelu bylo těsnění namontováno výrobcem (obr. 1)

Pokud těsnění nebylo namontováno výrobcem, postupujte následovně:

Před instalací zařízení do otvoru v pracovní desce by mělo být na spodní stranu varné desky namontováno těsnění dodané s výrobkem (obr. 2).

Za tímto účelem nejprve odstraňte ochrannou fólii z těsnění a následně ji přilepte co nejblíže k okraji desky (obr. 3, 4).

Vestavba zařízení bez těsnění je zakázána.

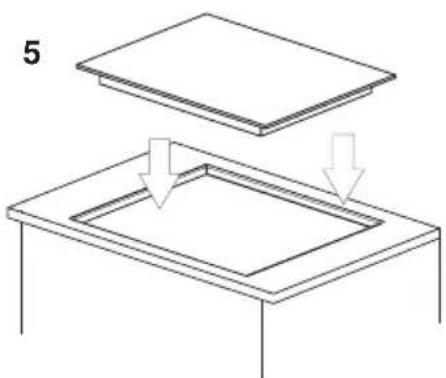

Umístěte varnou desku symetricky v otvoru tak, aby vzdálenosti mezi varnou deskou a okrajem kuchyňské desky byly na každé straně stejné (obr.5).

Připojení k elektrické instalaci

Výstraha!

Elektrické práce by měl provádět pouze kvalifikovaný a oprávněný k těmto činnostem elektrikář. Zákaz provádění změn nebo záměrných modifikací na napájecím instalaci.

Deska je určena pro připojení k instalaci s jednofázovým střídavým proudem (230V 1N\~50Hz) a je vybavena propojovacím kabelem 3 x 4 mm².

Síť napájející zařízení musí být vybavena bezpečnostním vypínačem umožňujícím nouzové odpojení napájení v náhlých situacích. Vzdálenost mezi pracujícími kontakty bezpečnostního spínače musí být minimálně 3 mm.

Před připojením zařízení ke zdroji napájení si bezpodmínečně přečtěte informace uvedené na typovém štítku a schéma zapojení.

Upozornění! Instalatér je povinen vydat uživateli „osvědčení o připojení výrobku k elektrické instalaci” (nachází se v záručním listu).

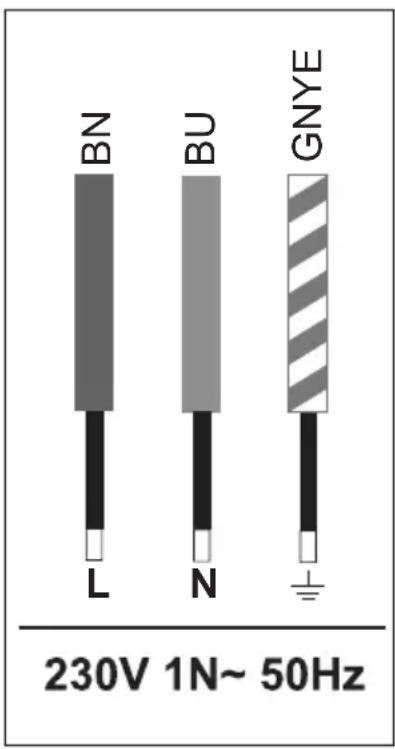

Schéma zapojení

Upozornění! Napětí topných prvků 230V.

Upozornění! V každém zapojení musí být zemnící vodič připojen ke svorce ☐E.

Neutrální N: BU - modrý

Uzemnění PE: GNYE -zelený/žlutý

Napájecí obvod musí být chráněn pojistkou 16A.

Doporučený typ připojovacího kabelu:

H05VV-F, 3 x 4mm².

Důležité!

Dojde-li k poškození napájecího kabelu, měl by jej vyměnit výrobce, autorizované servisní středisko nebo jiná kvalifikovaná osoba, aby se předešlo nebezpečí.

OBSLUHA

Před prvním použitím

• Pečlivě očistěte sklo ke ra mic kou desku; zacházejte s ní jako se skleněnou plo chou.
• Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno
• Desku provozuje v souladu s bezpečnostními pokyny.

Sklokeramická deska je vybavena senzory, které se ovládají dotykem vy značených oblastí prstem.

Každý dotyk senzoru je potvrzen zvukem

Při zapínání / vypínání desky a zvyšování / snižování pracovního výkonu se vždy dotkněte jen jednoho senzoru. Pokud se dotknete najednou několika senzorů, (s výjim kou vypínání plotýnky nebo ho din), bude systém zadaná nastavení ignorovat a – pokud byste se senzoru dotýkali delší dobu – bude signalizovat poruchu.

Výběr nádob

Pro připravování pokrmů na sklokeramické desce je na trhu k dostání spe ciálně pro tento účel vyráběné a vyzkoušené nádobí. Řid'te se pokyny výrobců nádobí.

Nádobí s hliníkovým nebo měděným dnem může na desce zanechávat kovové zabarvení, které se velmi nesnadno odstraňuje. Při používání smal to vaného nádobí si počinejte opa trně, pokud by se jeho obsah vy vařil, mohlo by dojít k nevratnému poškození desky. Pro dosažení optimální spotřeby elektrické energie, optimálních dob vaření a zamezení připálení nebo překypění pokrmu dodržujte následující doporučení.

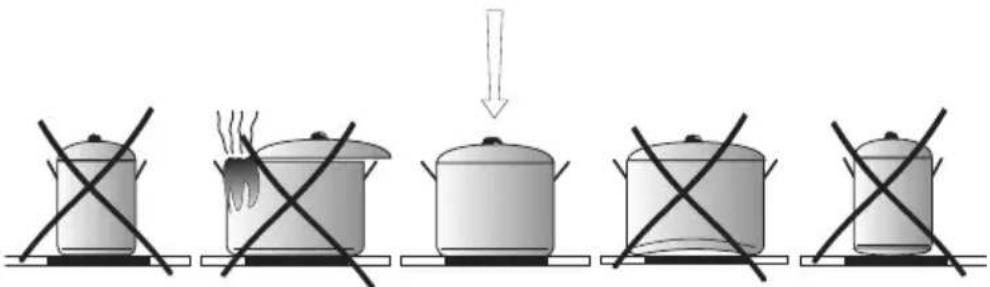

Dna:

Nádobí musí mít stabilní ploché dno, neboť ostré okraje nebo hrany a zuhelnatělé zbytky potravin mohou sklokeramickou desku poškrábat a poškodit!

Průměr dna hrnce by měl odpovídat průměru použitého topného článku.

Poklice:

Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie.

OBSLUHA

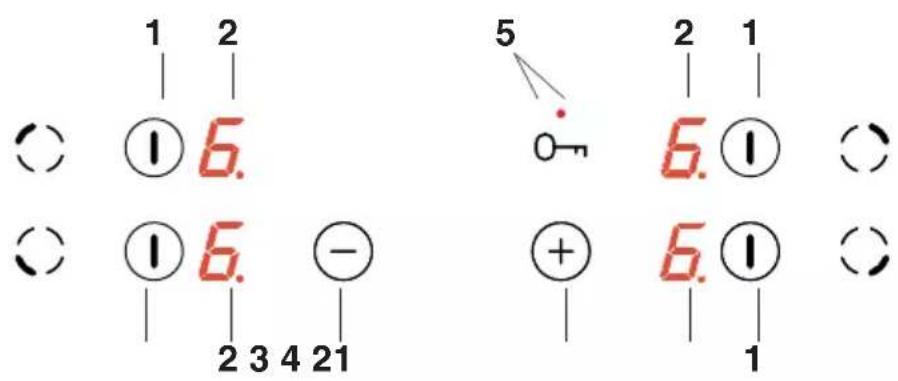

Ovládací panel

Po připojení varné desky k elektrické síti se rozsvítí dioda nad senzorem klíč (5), poté odemkněte desku stisknutím senzoru (5) do okamžiku, až zhasne dioda nad tímto senzorem, pak můžete zapnout keramickou desku.

Na povrch senzorů nepokládejte žádné předměty (může se aktivovat rozpoznání poruchy), tyto povrchy udržujte neustále čisté.

Zapnutí varné desky

Pokud je varná deska vypnuta, pak jsou všechny varné zóny odpojeny a ukazatele nesvítí. Dotknutím hlavního senzoru (1) zapnete desku – danou varnou zónu a na ukazateli varné zóny (2) se zobrazuje 10 sekund „0“. Nyní můžete nastavit požadovaný stupeň tepelného výkonu pomocí senzoru (+)(4) nebo (-)(3) (viz Nastavení stupně tepelného výkonu).

Pokud během 10 sekund nestisknete žádný senzor, pak se varná deska vypne. Pokud je aktivní dětská pojistka, pak nemůžete zapnout varnou desku (viz Odemčení varné desky).

Zapnutí varné zóny

Po zapnutí desky hlavním senzorem dané zóny (1) můžete ovládat varnou zónu následujícím způsobem:

1. Vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1) (přírazení senzorů odpovídá rozmístění varných zón),

2. Senzorem (+)(4) nebo (-)(3) nastavíte požadovaný stupeň tepelného výkonu,

3. Pokud chcete změnit nastavení pomocí tepelného výkonu jako v bodě 1 nejprve vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1) a pak nastavte požadovaný stupeň tepelného výkonu senzorem (+)(4) nebo (-)(3).

Pokud během 10 sekund nepoužijete žádný senzor, pak se varná zóna vypne. Varná zóna je aktivní, když číslice svítí jasněji než ostatní ukazatele, což znamená, že zóna je připravena k provedení nastavení tepelného výkonu.

OBSLUHA

Nastavení stupně tepelného výkonu

K nastavení stupně tepelného výkonu nejprve vyberte senzorem pro výběr varné zóny (1) požadovanou varnou zónu. Pak při indikaci na ukazateli varné zóny (2), „můžete začít nastavovat požadovaný stupeň tepelného výkonu pomocí senzoru (+)(4) nebo (-)(3).

Jednu varnou zónu můžete vypnout následujícím způsobem:

1. Vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1),
2. Pak stiskněte současně senzor (+)(4) a (-)(3) nebo senzorem (-)(3) snižte nastavení na „0“ nebo stiskněte hlavní senzor dané zóny (1) asi na 3 sekundy.
   Na ukazateli se zobrazuje písmeno „H“ – symbol zbytkového tepla.

Funkce zámku

Funkce dětské pojistky zapínaná senzorem klíč (5) slouží k ochraně zapnuté varné zóny před neoprávněnou změnou nastavení nebo vypnutím dětmi, domácími zvířaty apod.

Když uzamknete varnou desku v okamžiku, kdy jsou všechny varné zóny vypnuty (na ukazatelích varých zón svítí „0“), pak je varná deska chráněna proti náhodnému uvedení do provozu a je možné ji zapnout po odemčení.

Po výpadku síťového napájení se dětská pojistka automaticky zapne.

Uzamčení varné desky

Pro uzamčení varné desky stiskněte senzor klíč (5) do okamžiku, až se rozsvítí indikační dioda (5).

Když se rozsvítí dioda, zazní krátký zvukový signál.

Odemčení varné desky

Pro odemčení varné desky stiskněte senzor klíč (5) do okamžiku, až zhasne indikační dioda (5). Po zhasnutí diody zazní krátký zvukový signál.

OBSLUHA

Systém automatického snižování tepelného výkonu

Každá varná zóna je vybavena systémem automatického snižování tepelného výkonu. Pokud systém bude aktivován, pak je daná varná zóna zapnuta na plný výkon po dobu závislou na vybraném stupni tepelného výkonu vaření a pak se přepne na tento stupeň tepelného výkonu vaření.

Aktivizace systému automatického snižování tepelného výkonu se připravuje uvedením do provozu volby stupně tepelného výkonu pomocí čidla -)(3). Je tehdy promítaný na ukazateli varné zóny (2) stupeň tepelného výkonu “9” střídavě s písmenem “A” přibližně 10 sekund. Jestliže v průběhu 10 sekund začneme nastavování stupně tepelného výkonu vaření dotknutím čidla -)(3), tehdy je systém automatického snižování tepelného výkonu aktivizovaný, a písmeno „A” se svítí střídavě se zvoleným stupněm výkonu varné zóny celý čas jeho aktivování.

Nyní můžete v každém okamžiku změnit nastavení stupně tepelného výkonu vaření způsobem popsaným v kapitole „Nastavování stupně tepelného výkonu“.

Pokud začneme nastavovat stupeň tepelného výkonu teprve po 10 sekundách, tehdy zhasne písmeno “A”, systém automatického snižování tepelného výkonu není aktivní.

Pokud nechcete aktivovat systém automatického snižování tepelného výkonu, pak nejlépe začněte výběr stupně tepelného výkonu senzorem (+) (4).

Stupeň tepelného výkonu vaření	Čas rychlého vaření (min.)
1 1’11”
2 2’44”
3 4’47”
4 5’28”
5 6’29”
6 1’11”
7 2’44”
8 2’44”
9	-

OBSLUHA

Ukazatel zbytkového tepla

Po ukončení vaření zůstává v keramickém skle tepelná energie nazývaná zbytkové teplo. Zobrazení indikace zbytkového tepla probíhá ve dvou etapách. Po vypnutí varné zóny nebo celého zařízení, když teplota je vyšší než 65 °C, se na příslušném ukazateli zobrazí indikace „H“. Indikace zbytkového tepla se zobrazuje tak dlouho, jak dlouho je teplota varné zóny vyšší než 65 °C.

Když teplota klesne pod 65 °C, indikace zbytkového tepla zhasne. Když při zobrazení indikace zbytkového tepla s teplotou vyšší než 65 °C nastane výpadek, pak po obnovení napájení v zařízení bude ukazatel zbytkového tepla blikat. Ukazatel zbytkového tepla bude na displeji blikat, až uplyne maximální doba chladnutí nebo vyberete a zapnete varnou zónu.

Během aktivace ukazatele zbytkového tepla se nedotýkejte varné zóny vzhledem k možnosti popálení ani na ni nestavějte předměty citlivé na teplo!

Při přerušení dodávky elektrického proudu se ukazatel zbytkového tepla „H“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení provozní spolehlivosti je varná deska vybavena omezovačem doby provozu pro každou varnou zónu. Maximální dobu provozu můžete nastavit podle naposledy vybraného stupně tepelného výkonu.

Pokud neměníte stupeň tepelného výkonu delší dobu (viz tabulka), pak se příslušná varná zóna automaticky vypne a aktivuje se ukazatel zbytkového tepla. Můžete však kdykoli zapnout a ovládat jednotlivé varné zóny v souladu s návodem k používání.

Stupeň tepelného výkonu	Maximální doba provozu v hodi-nách
1	10
2 5
3 5
4	4
5 3
6 2
7 2
8 2
9	1

Vypnutí celé varné desky

Varná deska pracuje, když je zapnutá alespoň jedna varná zóna. Stisknutím hlavního senzoru (1) asi na 3 sekundy vypnete zónu a tak postupujte s každou zapnutou zónou nebo přidržte hlavní senzor (1) asi na 5 sekund a vypnete celou desku. Na ukazateli varné zóny (2), která byla aktivní, svítí písmeno „H“ – symbol zbytkového tepla.

ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA

Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba.

Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy ne používej te abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí ho uby

Sklokeramickou desku čistěte po každém použití

• Menší nepřipálené skvrny nečistot otírej te navlhčeným hadříkem bez čisticího prostředku. Mycí kapaliny mo hou způso bo vat změnu zabarvení desky do-mo dra. Skvrny často nelze od stra nit po prvním čištění, a to ani s použitím speciálních čisticích prostředků.
• Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrabky a povrch pak setřete vlhkým hadříkem.

Čisticí škrabka

Speciální čisticí prostředky lze za ko upit v supermarketech, spe cia li zo vaných ob cho dech s elek tro me cha nickým zařízením, dro ge riích a ob cho dech s kuchyňskými přístro ji. Ostré škrabky jsou k dostání v pro dejnách pro kutily, se stavebním nářadím a potřeba mi pro malíře.

Čisticí prostředek nikdy neaplikujte na hor kou plotýnku. Čisticí prostředek nechte nej prve za schno ut a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, ji nak mají leptavé účinky.

Nedodržením pokynů pro údržbu skloke ra mické desky ztrácíte práva plynoucí ze záru ky!

Odstraňování skvrn

• Mírné perletové skvrny (zbytky hliníku) lze odstranit z vychladlé desky spe ciálními čisticími prostředky. Vápe naté zbytky (tj. překypělou vodu) lze od stra nit octem nebo speciálními čisticími prostřed ky.
• Při odstraňování cukru, jídel ob sa hujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (do kud je ještě horká) pomocí ostré škrab ky. Po odstranění nečistot můžete desku vypnout a po vy chladnutí ji opět vyčistit speciálními čisticími prostředky.

Pozor!

Pokud nemůžete z jakéhokoli důvo- du ovládat zapnutou de sku, vypněte hlavní spínač nebo vyšro ubuj te po- jist ku a zavolejte Oddělení péče o zákazníky.

Pozor!

Pokud se na povrchu sklo ke ra mické desky objeví pra skli ny nebo trhliny, ihned ji odpojte od zdroje napětí (vyp nutím pojistky nebo vy tažením zástrčky ze zásu vky) a za vo lej te Oddělení péče o zákazníky.

ODSTRAŇOVÁNÍ PORUCH

Kdykoli dojde k poruše, je třeba:

• vypnout všechny části, které jsou v provozu;
• odpojit přívod elektrické energie;
• zavolat servisní středisko;
• protože některé menší závady může odstranit uživatel podle níže uve dených po kynů, dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všech ny body níže uvedené tabulky.

PROBLÉM PŘÍČINA NÁPRAVA
1.Přístroj nefunguje -došlo k výpadku elektrické energie		-zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte
2. Přístroj nereaguje na zadaná nastavení	-ovládací panel není zapnut -zapněte jej
	-dotyk senzoru trval méně než jednu sekundu	-dotýkejte se senzoru o něco déle
	-dotkli jste se zároveň několika senzorů	-vždy se dotýkejte pouze jednoho senzoru (vyjma vypínání pole)
3.Přístroj nereaguje a vydává krátký signál	-byla aktivována dětská pojistka -vypněte dětskou pojistku
4.Přístroj nereaguje a vydává dlouhý signál	-dotkli jste se nesprávných senzorů nebo správných, avšak příliš krátkou dobu	-desku znovu aktivujte
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
5.Celý přístroj se vypne -nebyla zadána žádná nastavení rozmezí 10 sekund od zapnutí desky		-zapněte znovu ovládací panel a ihned zadejte nastavení
		-zakrytý nebo znečištěný senzor(y)
6.Jedno pole se vypne -omezená doba provozu -zapněte znovu pole
		-zakrytý nebo znečištěný senzor(y)
7.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké	- výpadek elektrického pro udu, přístroj byl od po jen od elektrické sítě	-indikátor zbytkového tepla začne fungovat opět po za pnutí a vypnutí ovládacího panelu
8. Prasklina ve sklo ke ra mické desce	Nebezpečí! Ihned odpojte sklo ke ra mic kou desku od sí (pojistkou) a zavolejte nejbližší servisní středí sko.
9. Pokud porucha nebyla odstraněna	Odpojte sklokeramickou desku od sítě (pojistkou) a zavolejte nejbližší servisní středisko.Důležité!Jste osobou odpovědnou za řádný stav a provoz spotřebiče ve Vaší domácnosti. Pokud zavoláte středisko kvůli poruše, která vznikla nesprávnou obsluhou, budou Vám účtovány náklady návštěvy, a to i v záruční době. Neneseme žádnou odpovědnost za poruchy vzniklé ne dodržením pokynů v této příručce.

TECHNICKÉ ÚDAJE

Jmenovité napětí: 230V 1N\~50 Hz

Jmenovitý výkon: 6,5 kW

Model: PB*4VQ247FN

- varné pole o průměru: 2 x ∅ 145 mm 1200 W

- varné pole o průměru: 1 x ∅ 180 mm 1800 W

- varné pole o průměru: 1 x ∅ 210 mm 2300 W

Rozměry: 592 x 522 x 50;

Hmotnost: ca. 7,8 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.

Spotrebič používajte len po prečítaní tohto návodu.

- Dosku neinštalujte do blízkosti chladiacich zariadení.

- Udržujte platničky a dná nádob čisté.

Ovládací panel

V závislosti na modelu bylo těsnění namontováno výrobcem (obr. 1)

Pokud těsnění nebylo namontováno výrobcem, postupujte následovně:

Před instalací zařízení do otvoru v pracovní desce by mělo být na spodní stranu varné desky namontováno těsnění dodané s výrobkem (obr. 2).

Za tímto účelem nejprve odstraňte ochrannou fólii z těsnění a následně ji přilepte co nejblíže k okraji desky (obr. 3, 4).

Vestavba zařízení bez těsnění je zakázána.

Umístěte varnou desku symetricky v otvoru tak, aby vzdálenosti mezi varnou deskou a okrajem kuchyňské desky byly na každé straně stejné (obr.5).

Každý dotyk senzora je potvrdený zvukom.

Ked' sa zasvieti kontrolka, zaznie krátky zvukový signál.

Indikátor zvyškového tepla

Sklokeramickú dosku čistite po každom použití

Nedodržaním pokynov pre údržbu skloke ra mic kej dosky strácate práva plynúce zo záruky!

Odstraňovanie škvín

Menovitý výkon: 6,5 kW

Model: PB*4VQ247FN

- varné pole s priemerom: 2 x ∅ 145 mm 1200 W

- varné pole s priemerom: 1 x ∅ 180 mm 1800 W

- varné pole s priemerom: 1 x ∅ 210 mm 2300 W

Rozmery: 592 x 522 x 50;

Hmotnost: ca. 7,8 kg;
