SVK6550WH - Sporák Concept - Bezplatný návod k obsluze

Typ produktu	Volně stojící sporák
Značka	Concept
Model	SVK6550WH
Šířka	60 cm
Výška	90 cm
Hloubka	60 cm
Hmotnost	50 kg
Napájení	230 V ~ 50/60 Hz
Příkon	10.5 kW
Počet varných zón	4 (plynové nebo elektrické, podle varianty)
Typ trouby	Elektrická trouba s ventilátorem
Objem trouby	70 l
Funkce gril	Ano
Třída energetické účinnosti (trouba)	A
Typ ovládání	Knoflíky a tlačítka
Displej	LCD časovač
Čištění	Smaltovaný vnitřek, snadné čištění
Bezpečnostní prvky	Dětská pojistka, zařízení proti úniku plynu (plynové modely)
Dostupnost náhradních dílů	Prostřednictvím výrobce nebo autorizovaných servisních středisek
Návod	Bezplatný PDF ke stažení na notice-facile.com

Často kladené otázky - SVK6550WH Concept

Jak správně nainstalovat sporák?

Zajistěte stabilní, rovný povrch a správné větrání. U plynových modelů použijte certifikovaného plynaře. Elektrické připojení musí splňovat místní předpisy (230 V). Pro požadavky na bezpečné vzdálenosti se řiďte návodem.

Mohu používat gril a troubu současně?

Ano, sporák umožňuje současné použití funkcí grilu a trouby, ale spotřeba energie bude vyšší. Sledujte dobu vaření.

Jak čistit troubu?

Po vychladnutí otřete vnitřek vlhkým hadříkem. Použijte jemný čisticí prostředek; vyhněte se abrazivním čističům. Smaltovaný povrch usnadňuje čištění. Na odolné skvrny použijte speciální čistič na trouby.

Plynový hořák nehoří. Co mám dělat?

Zkontrolujte, zda je přívod plynu otevřený a zapalovač jiskří. Vyčistěte kryt hořáku a otvory. Pokud je jiskra slabá, vyměňte baterie (je-li zapalovač na baterie). Pokud problém přetrvává, kontaktujte technika.

Jak nastavit časovač?

Stiskněte tlačítko časovače, dokud displej nezačne blikat, poté pomocí +/- nastavte požadovaný čas. Trouba se automaticky vypne po uplynutí času. Podrobné kroky naleznete v návodu.

Co dělat, když trouba topí nerovnoměrně?

Ujistěte se, že je trouba předehřátá a není přeplněná. Během pečení otočte plech. Pokud problém přetrvává, zkontrolujte, zda funguje ventilátor (modely s ventilátorem). Vyčistěte oblast ventilátoru.

Je sporák bezpečný pro děti?

Ano, je vybaven funkcí dětské pojistky (je-li součástí). Aktivujete ji stisknutím a podržením tlačítka zámku po dobu 3 sekund. Vždy dohlížejte na děti v blízkosti spotřebiče.

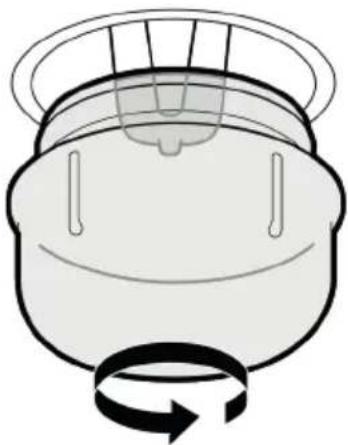

Jak vyměnit žárovku v troubě?

Odpojte napájení, sejměte skleněný kryt a vyměňte za žárovku odolnou vůči teplotě 300°C (např. G9, 25W). Zašroubujte zpět a obnovte napájení. Buďte opatrní; žárovka může být horká.

Kde najdu náhradní díly?

Náhradní díly jsou k dispozici prostřednictvím autorizovaných servisních středisek Concept nebo online prodejců. Při objednávce uveďte číslo modelu SVK6550WH. Návod obsahuje seznam náhradních dílů.

Jaký typ nádobí je doporučen pro varnou desku?

Pro plynové varné desky je vhodné jakékoli nádobí s rovným dnem. Pro elektrické varné desky (pokud je varianta) používejte feromagnetické materiály (litina, nerezová ocel s magnetickým dnem). Vyhněte se hliníku nebo sklu.

NÁVOD K OBSLUZE SVK6550WH Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Rady a tipy k úspoře energie

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

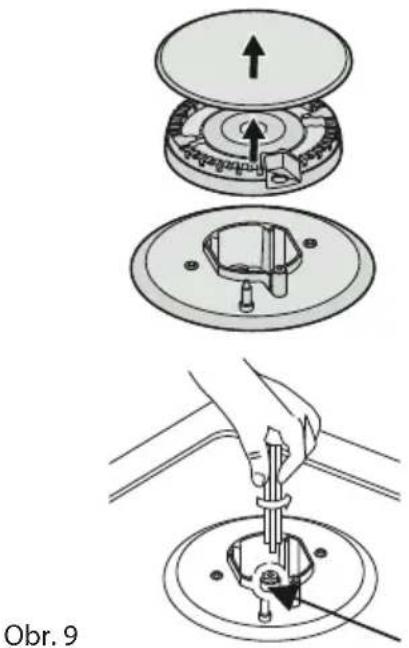

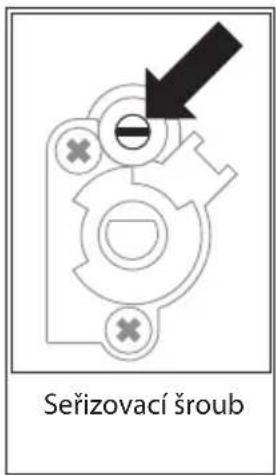

Výměna trysek a seřízení minimální výšky plamene

Řešení potíží

TECHNICKÉ PARAMETRY

Napětí 230 V ~ 50 Hz
Typ zemního plynu G20, 20 - 25 mbar
Typ propan-butanu (po výměně trysek)		G30/G31, 28-30/37 mbar
Typ a rozměr plynové přípojky G 1/2“
Malý hořák	Tepelný výkon 1,0 kW
	Označení trysek ∅ 0,72 ∅ 0,52
	Spotřeba plynu 73 g/h (LPG)
Středně velký hořák	Tepelný výkon 1,8 kW
	Označení trysek ∅ 0,98 ∅ 0,67
	Spotřeba plynu 127 g/h (LPG)
WOK hořák	Tepelný výkon 2,8 kW
	Označení trysek ∅ 1,17 ∅ 0,83
	Spotřeba plynu 240 g/h (LPG)
Max. celkový tepelný výkon 7,4 kW
Vnější rozměry (š x h x v) 500 x 600 x 850
Hmotnost 36,5 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

- Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Při instalaci musí být spotřebič odpojen od elektrické sítě a hlavní uzávěr plynu musí být uzavřený.

- Ověřte, zda připojované napětí a přívod plynu odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.

- Po instalaci musí být volně přístupná elektrická zástrčka, nebo jistič a uzávěr přívodu plynu.

- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
- Spotřebiče používané v podnicích zajištujících nocleh se snídání.

- Během použití spotřebiče zajistěte dostatečné větrání místnosti, protože při hoření plynu dochází ke spalování kyslíku v místnosti a vzniku škodlivých spalin!

- Ujistěte se, že během vaření je místnost dobře odvětrávaná. Během vaření doporučujeme mít zapnutý odsavač par z důvodu odtahu škodlivých spalin a vzniklé páry během vaření.

• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých mřížek hořáků. Může se poškodit jak izolace kabelů, tak i samotný spotřebič.
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.

• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
- Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
- Do šuplíku nevkládejte hořlavé materiály, poněvadž se mohou během užívání trouby vznítit.
- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič, vytáhněte zástrčku ze zásuvky elektrického napětí a uzavřete přívod plynu ke spotřebiči.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel, nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

- Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.

- Hořáky používejte pouze v případě, když je na nich varná nádoba. Nezahřívejte prázdné varné nádoby.

- Je třeba dávat pozor na moment uvedení do varu, aby nedošlo k zalití hořáku.

• Pokud dojde k poškození sporáku, lze jej opětovně používat po odstranění závady odborníkem.
• Neotvírejte kohoutek na přípojce plynu nebo uzavírací ventil na bombě bez před chozího ujištění se, zda jsou všechny kohoutky zavřené.
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

- Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snižovala by se tím tak účinnost vaření.

• Varné nádoby musí stát na mřížkách hořáků, nesmí stát přímo na hořácích!
• Varné nádoby stavte nad střed hořáků, jinak hrozí nebezpečí převrhnutí.
• Nepokládejte na rošt nad jedním hořákem nádobí těžší než 10 kg, a na celém roštu nádobí o celkové hmotnosti vyšší než 40 kg.

- Nebouchejte do knoflíků a hořáků.

• Na otevřená dvířka trouby nepokládejte předměty o hmotnosti vyšší než 15 kg.
• Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum, nebo hořák úplně vypněte!

- Nedoporučujeme zahřívat nádobí současně na více hořácích, protože následná akumulace tepla pod nádobím by mohla vést k poškození spotřebiče.

- Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.

- Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!

• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!

• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

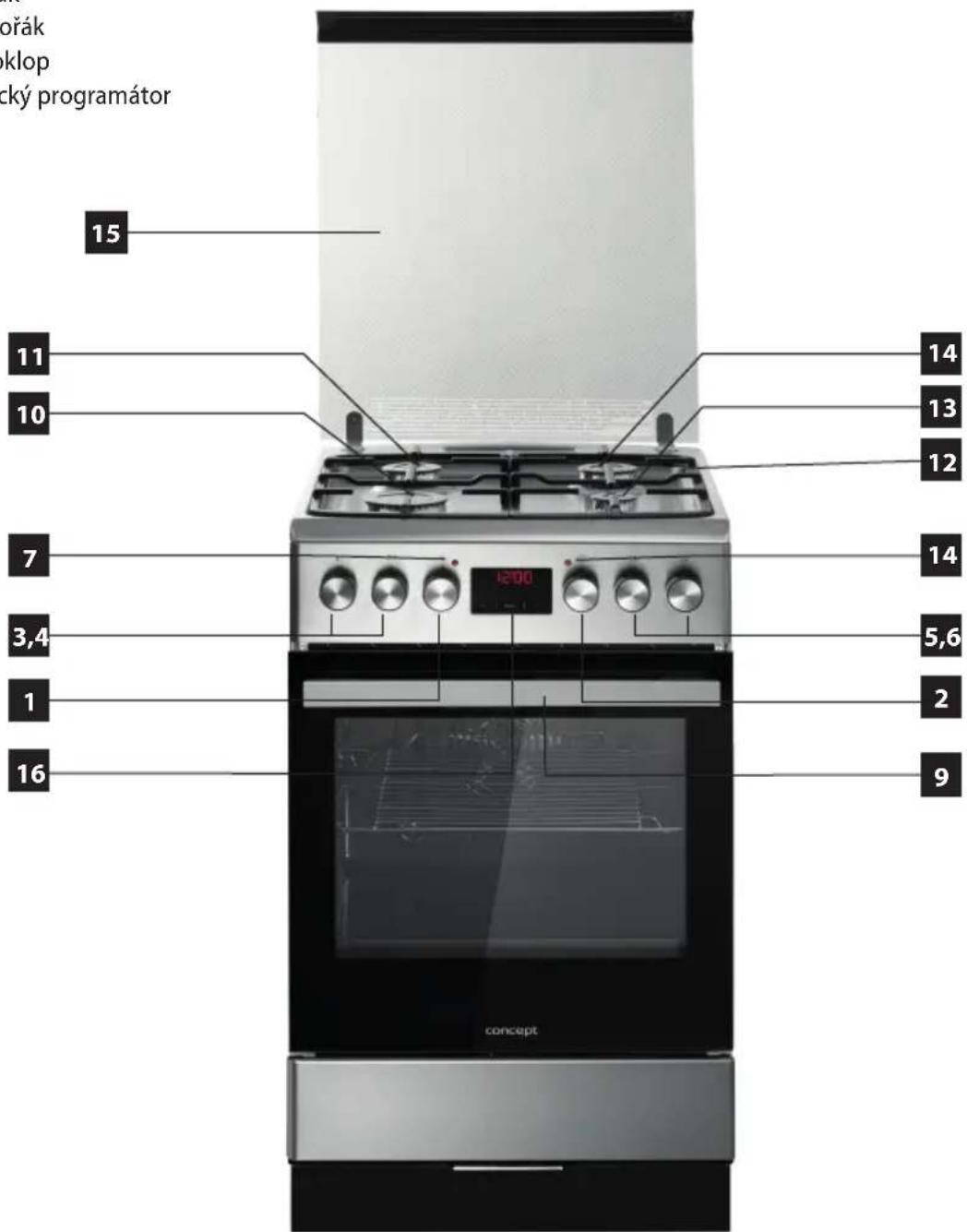

POPIS VÝROBKU

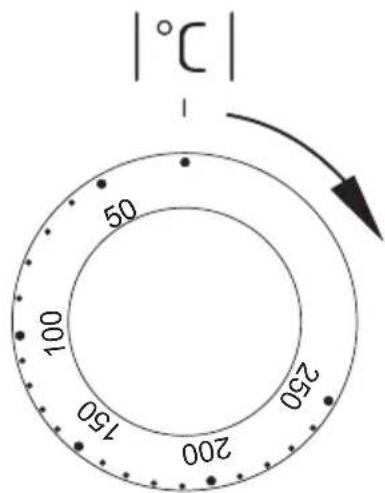

1 Otočný knoflík regulátoru teploty
2 Otočný knoflík pro volbu funkcí trouby
3-6 Otočný knoflík pro ovládání plynových hořáků
7 Kontrolní lampička termostatu levá
8 Kontrolní lampička provozu sporáku pravá
9 Madlo dvířek trouby
10 Velký hořák
11 Střední hořák
12 Mřížka
13 Malý hořák
14 Střední hořák
15 Vrchní poklop
16 Elektronický programátor

orák oklop cký programátor 15 11 10 7 3,4 1 16 14 13 12 14 5,6 2 9 concept

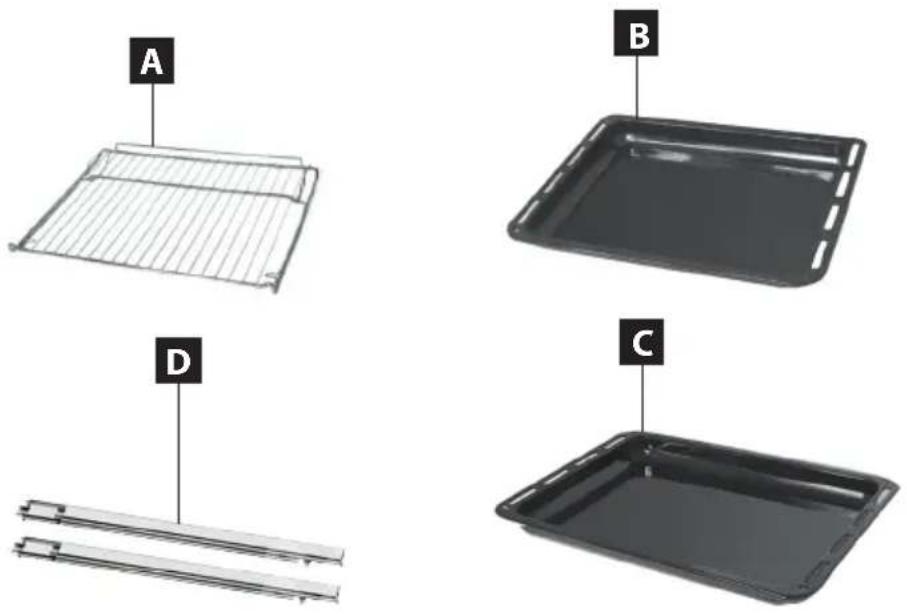

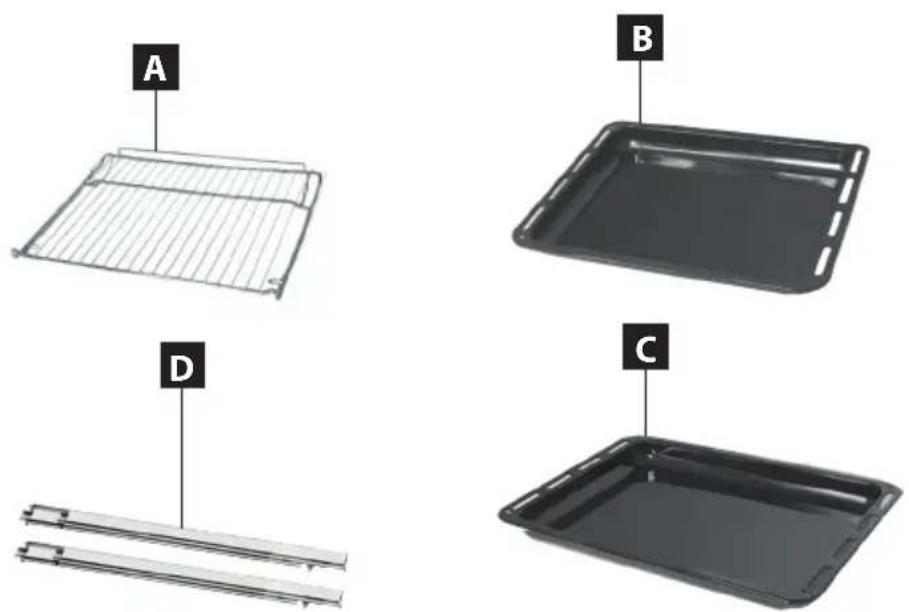

Příslušenství

A Rošt
B Hluboký pečící plech
C Mělký pečící plech
D Teleskopické výsuvy

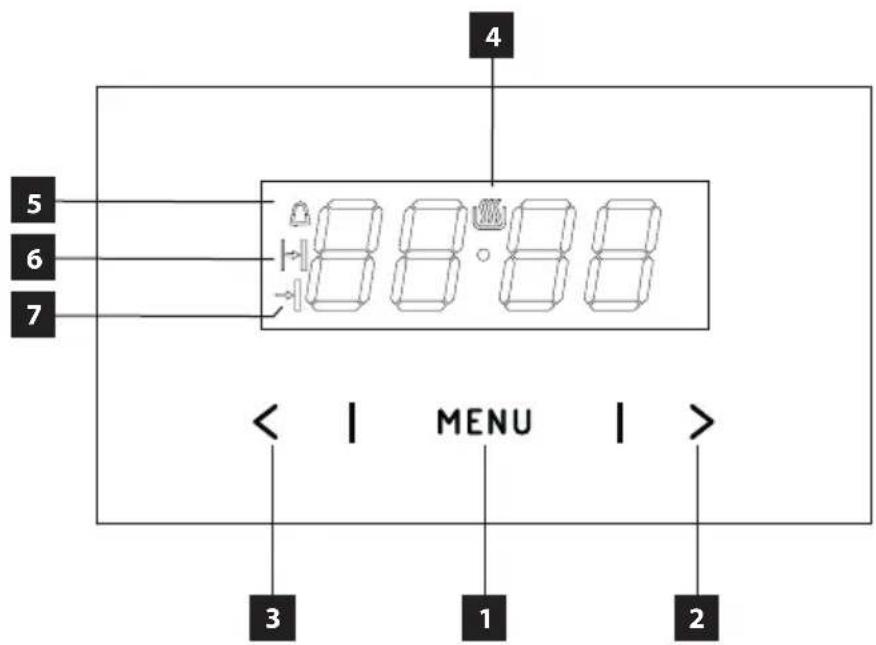

Popis ovládacího panelu

1 Senzor volby režimu práce
2 Senzor Plus
3 Senzor Mínus
4 Symbol připravenosti k práci
5 Symbol časovače
6 Symbol času délky trvání práce
7 Symbol času ukončení práce

4 5 6 7 MENU 3 1 2

RADY A TIPY K ÚSPOŘE ENERGIE

Průměr dna nádobí musí odpovídat průměru hořáku.

Typ hořáku	Průměr dna nádobí
	Min. Max.
Velký hořák 200 mm 240 mm
Středně velký hořák 160 mm 220 mm
Malý hořák 90 mm 150 mm

Poznámka:

- Nepoužívejte nádobí přesahující okraj hořáku nebo nádobí, které je menší než daný hořák.

	Vždy používejte nádobí, které je pro daný hořák vhodné, abyste zabránili zbytečné spotřebě plynu a ožehnutí nádobí.	Na velkých hořácích nepoužívejte nádobí malého průměru. Plameny nesmí dosahovat na boky nádobí.
	Aby byla ztráta energie co nejmenší, zakryjte nádobí pokličkou.	Nevařte bez pokličky nebo se zpola odkrytou pokličkou - vede to ke ztrátám energie.
	Používejte pouze nádobí s plochým dnem.	Nepoužívejte nádobí s vypouklým, nebo s prohnutým dnem.
	Nádobí vždy postavte přesně nad střed hořáku, nikoli k jedné straně.	Nestavějte nádobí na okraj hořáku, mohlo by dojít k jeho převrácení.
	Nádobí vždy postavte na mřížku hořáku.	Nádobí nikdy nestavte přímo na kryt hořáku.
		Nic nepokládejte mezi nádobí a mřížku hořáku (omezovač plamene, azbestovou desku atd.). Mohlo by dojít k závažnému poškození spotřebiče.
	Pokud je nádobí umístěné na mřížce hořáku, manipulujte s ním opatrně.	Spotřebič nadměrně nezatěžujte. Vyvarujte se úderům těžkými předměty.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej:

• otřít jej z hygienických důvodů vlhkým hadříkem
• vyprázdnit šuplík, očistit komoru trouby od prostředků tovární konzervace
• vyjmout příslušenství trouby a umýt v teplé vodě s přídavkem prostředku na mytí nádobí
• zapnout ventilaci v místnosti nebo otevřít okno
• nahřát troubu (při teplotě 250 °C, cca 30 min.), odstranit nečistoty a pečlivě omýt, topné plochy desky je třeba ohřívat po dobu asi 4 min. bez použití nádoby

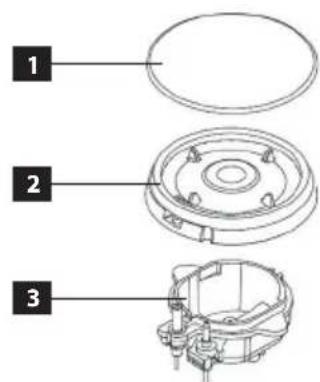

Všechny hořáky pečlivě sestavte dle Obr. 1, aby všechny díly dosedly správně a plamen byl pak rovnoměrný.

1. Kryt hořáku
2. Rozdělovač plamene
3. Tělo hořáku

1 2 3

Obr. 1

1. Rozdělovač plamene (2) umístěte na tělo hořáku (3) tak, aby zapalovací elektroda a termoelektrický článek procházely příslušnými otvory v rozdělovači plamene (2).
2. Kryt hořáku (1), umístěte na rozdělovač plamene (2).

Zapálení hořáku

Každý hořák je vybaven bezpečnostním zařízením Stopgas, které je určeno k uzavření přívodu plynu v případě, pokud dojde ke zhasnutí plamene.

Symbol vedle jednotlivých ovladačů hořáku ukazuje, který hořák je příslušným ovladačem ovládán.

1. Stiskněte a otočte příslušný ovladač hořáku proti směru hodinových ručiček do maximální polohy (MAX).
2. K automatickému zapálení hořáku dojde pouze v případě, pokud přidržíte ovladač hořáku v maximální poloze.
3. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.
4. Po uvolnění stisknutého ovladače hořáku upravte plamen otáčením ovladače na požadovanou úroveň. Provozní poloha musí být v rozmezí mezi maximální (MAX) a minimální polohou (MIN).
5. K vypnutí hořáku otočte ovladačem po směru hodinových ručiček do polohy OFF (vypnuto).

Poznámka:

1. Nikdy nedržte stisknutý ovladač hořáku déle než 15 sekund. Pokud nedojde k zapálení hořáku do 15-ti sekund, uvolněte stisknutí ovladače hořáku a otočte ovladač do polohy OFF (vypnuto), vyčkejte a pak pokus o zapálení hořáku zopakujte.

2. V případě výpadku elektriny lze opatrně zapálit hořák sirkou.

Bezpečnostní pojistka proti úniku plynu při zhasnutí plamene

Jedná se termoelektrický článek umístěný v blízkosti hořáku, který na základě vyzařování tepla hlídá plamen a v případě náhodného zhasnutí uzavře přívod plynu ke konkrétnímu hořáku.

Pokud dojde k náhodnému zhasnutí plamene, otočte příslušným ovladačem po směru hodinových ručiček do polohy OFF (vypnuto). Vyčkejte jednu minutu a znovu zapalte hořák.

.Obsluha

Displej bude po zapojení do sítě ukazovat „0:00“. Je třeba nastavit aktuální čas programátoru. Neprovedení nastavení aktuálního času znemožňuje provoz trouby.

Displej je vy baven senzory ovládanými doty kem prstu na označených místech. Každá změna nastavení senzoru je potvrzována akustickým signálem. Je nutné udržovat povrch senzorů v čistotě.

- Zapalování hořáků zapalovačem spoje ným s otočným knoflíkem:

- stlačit otočný knoflík zvoleného hořáku až po citelný odpor a přetočit doleva do polohy „velký plamen“

- přidržet až do momentu zažehnutí ply nu

- po zažehnutí plamene hořáku povolit tlak na knoflík a nastavit

Nastavení aktuálního času

Po zapnutí nebo restartování po výpadku napájení se na displeji zobrazuje blikající čas 0.00.

• stiskněte a přidržte senzor MENU (nebo současně senzory < / > ), dokud se na displeji neobjeví symbol tečka pod symbolem bude blikat.
• během 7 sekund nastavte aktuální čas pomocí senzorů < / >.

Po cca 7 sekundách od ukončení nastavení času, budou nové údaje uloženy a tečka pod symbolem (4) přestane blikat. Změnu času lze provést později současným stisknutím senzorů < / >, když tečka pod symbolem (4) začne blikat, můžete změnit aktuální čas.

Pozor!

Troubu je možné zapnout, když se na displeji zobrazí symbol (4).

Časovač

Časovač lze kdykoliv aktivovat bez ohledu na stav aktivity dalších funkcí programátoru. Rozsah měřeného času je od 1 minuty do 23 hodin a 59 minut.

Aby bylo možné nastavit časovač, je potřeba:

• stisknout senzor MENU, na displeji začne blikat symbol (5)
• nastavit čas časovače pomocí senzorů < / > , na displeji se zobrazí nastavený čas časovače a aktivní funkce. Po uplynutí nastaveného času zazní zvukový signál a začne blikat (5)
• stisknout a přidržet < / > nebo menu za účelem vypnutí zvukového signálu, symbol (5)zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Pozor!

Pokud zvukový signál nebude vypnutý ručně, vypne se automaticky po cca 7 minutách.

Poloautomatický režim

Pokud se má trouba vypnout v určitém čase, je třeba:

• nastavit ovládací knoflík trouby a ovládací knoflík teploty do polohy, v jaké má trouba pracovat
• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli dur a symbol (6) bude blikat
• nastavit požadovaný čas práce pomocí senzorů < / > v rozsahu od 1 minuty do 10 hodin

Nastavený čas bude uložen do paměti po cca 7 sekundách, displej znovu zobrazí aktuální čas během zapnutého symbolu (6).

Po uplynutí nastaveného času se trouba automaticky vypne, zapne se zvukový signál a budou blikat symboly (6) a (7)

• nastavte ovládací knoflíky trouby a ov ládání teploty do polohy vypnuto
• stisknout a přidržet senzor < / > nebo MENU za účelem vypnutí zvukového signálu, symbol a zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Automatický režim

Pokud se má trouba zapnout v určeném čase a v určeném čase vypnout, je třeba nastavit čas průběhu práce a čas ukončení práce.

• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli dur a symbol (6) bude blikat,
• nastavit požadovaný čas práce pomocí senzorů < / > v rozsahu od 1 minuty do 10 hodin tak, jako pro poloautomatický režim
• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli End a symbol (7) bude blikat
• nastavit čas vypnutí (ukončení práce) pomocí senzorů < / > , který je omezený na příští čas do 23 hodin a 59 minut
• nastavit ovládací knoflík trouby a ovládací knoflík teploty do polohy, v jaké má trouba pracovat, Symboly (6) a (7) jsou aktivní, provoz trouby se spustí v okamžiku, který je důsledkem rozdílu mezi nastavenou dobou ukončení a nastavenou pracovní dobou (například nastavená pracov ní doba je 1 hodina, nastavená doba ukončení je 14:00, trouba se automaticky zapne v 13:00).

Po dosažení konečného času se trouba automaticky vypne, zvuková signalizace se aktivuje a současně začnou pulzovat symboly (6) a (7)

• nastavte ovládací knoflíky trouby a ov ládání teploty do polohy vypnuto,
• stisknout a přidržet senzor < / > nebo MENU tza účelem vypnutí zvukového signálu, symbol (6) a (7) zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Vymazání nastavení

Kdykoliv je možné vymazat nastavení čas ovače nebo funkce automatické práce.

Vymazání nastavení automatické práce:

• stisknout zároveň senzory </ / >,

Vymazání nastavení časovače:

• pomocí senzoru MENU zvolit funkci čas ovače,
• stisknout znovu senzory < / > ,

Změna tónu zvukového signálu

• Tón zvukového signálu je možné změnit následujícím způsobem:
• tisknout zároveň senzory < / >,
• senzorem MENU zvolit funkcji ton, zobrazení na displeji začnou blikat:
• pomocí senzorů < / > zvolit příslušný tón v rozsahu od 1 do 3 pomocí senzoru >
  • v rozsahu od 3 do 1 pomocí senzoru <

Změna jasu displeje

Je možná změna jasu displeje v rozsahu od 1 do 9, kde 1 znamená nejtmavší nastavení a 9 nejsvětlejší. Zadaná hodnota platí, když jsou hodiny neaktivní (tj. uživatel se nedotkl žád ného senzoru po dobu nejméně 7 sekund).

Jas displeje je možné změnit následujícím způsobem:

• stisknout zároveň senzory < / >,
  I pomocí senzoru MENU zvolit funkci bri (první stisknutí způsobí přechod do funkce ton, druhé do bri).
  I pomocí senzorů < / > zvolit příslušný jas:
  • v rozsahu od 1 do 9 pomocí senzoru >
  • v rozsahu od 9 do 1 pomocí senzoru <.

Pozor!

Když jsou hodiny aktivní (tj. uživatel stiskl senzor během posledních 7 sekund), je jas displeje maximální.

Noční režim

Od 22:00 do 6:00 hodiny automaticky snižují jas displeje.

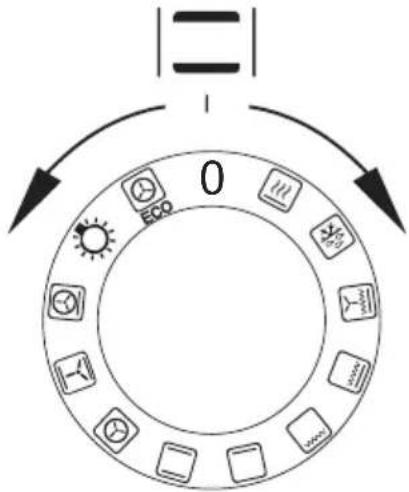

Funkce pečící trouby a její obsluha

Trouba může být nahřívána pomocí dolního a horního topného tělesa, grilu a topného tělesa horkého vzduchu. Ovládání činnosti této trouby se uskutečňuje pomocí otočného knoflíku pro volbu druhu činnosti trouby – nastavení se provádí otočením knoflíku do polohy se zvolenou funkcí, a pomocí otoč ného knoflíku regulace teploty – nastavení se provádí otočením knoflíku do polohy se zvolenou teplotou.

K vypnutí dojde nastavením obou otočných knoflíků do polohy „·” / „0”.

|°C| 50 100 250 150 200

Obr. 2

Pozor!

K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby, dojde teprve po nastavení teploty.

Jednotlivé funkce pečení

Symbol Popis	funkce
	Světlo:Nastavením ovládacího kolečka do této polohy získáme osvětlení pečící trouby.
	Rozmrazování:Je zapnutý pouze ventilátor bez použití jakýchkoliv ohřívačů.
----	Spodní ohřev:V této poloze ovládacího kolečka pečicí trouba realizuje ohřívání výlučně při použití dolního ohřevu. Dopékání pečiva zespodu (např. vlhké pečivo a nadívané ovocem).
----	Spodní a horní ohřev:Nastavení ovládacího kolečka do této polohy umožňuje realizovat ohřívání pečicí trouby konvekčním způsobem. Výborně se hodí na pečení buchet, masa, ryb, chleba, pizzy.Horní a spodní ohřev s ventilátorem:Konvekční pečicí trouba s ventilátorem.
	ECO funkce:Pomocí této funkce lze aktivovat optimalizovaný způsob ohřevu, jehož účelem je úspora energie při přípravě pokrmů. Při této poloze otočného knoflíku je osvětlení trouby vypnuto.
----	Grill ohřev:Povrchové „grilování”, se používá do opékání malých porcí masa: steky, řízky, ryby, tousty, klobásky, zapékaná jídla (tlouštka opékaných pokrmů by neměla být větší než 2-3 cm, v průběhu pečení je potřebné obrátit je na druhou stranu).
----	Grill ohřev a horní ohřev:Zapnutí funkce „zesíleného grilu” umožňuje provádět opékání při současně zapnutém horním ohře vu. Tato funkce umožňuje vyvinutí zvýšené teploty v horním pracovním prostoru pečicí trouby, co způsobuje silnější připečení pokrmů, umožňuje také opékání jejich větších porcí.
[IMAGE]	Grill ohřev s ventilátorem:V této poloze ovládacího kolečka, pečicí trouba realizuje funkci grilu s ventilátorem.Využití této funkce v praxi umožňuje urychlení proce su opékání a zlepšení chuťových vlastností pokrmů.
	Horkovzduch:Nastavení ovládacího kolečka v po loze „zapnutý horkovzduch” umožňuje realizaci ohřívání pečicí trouby vy nuceným způsobem pomocí termo ventilátoru, umístěného v centrálním místě zadní stěny komory pečicí trouby. V porovnání s konvekčními pečicími troubami jsou používány nižší teploty pečení.Používání tohoto způsobu ohřevu umožňuje rovnoměrný oběh tepla kolem pokrmu umístěného v pečicí troubě.
[IMAGE]	Zapnutý horkovzduch a dolní ohřev:V této poloze ovládacího kolečka pečicí trouba realizuje funkci ter mooběhu a zapnutého dolního ohřevu což způsobuje zvýšení teploty zespodu pečení. Velká část tepla dodávaná zespodu pečení je vhodná pro mokré pečivo nebo pizzu.
	Rychlý ohřevZapnutý horkovzduch a topné těleso. Po užívá se pro vstupní ohřev pečicí trouby

Kontrolní osvětlení trouby

Zapnutí trouby signalizuje rozsvícení dvou kontrolních lampiček, R a L. Svícení kontrolní lampičky R signalizuje činnost trouby. Zhasnutí L lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kucha šké recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí L kontrolní lampičky. V průběhu pečení se bude L lampička pe riodicky zapínat a vypínat (udržování teploty uvnitř komory trouby). R kontrolní lampička může svítit také v poloze otočného knoflíku „osvětlení komory trouby“.

ČIŠTĚNÍ A ÚDRŽBA

• Pred údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Čištění spotřebiče provádějte až po úplném vychladnutí.
• Povrch spotřebiče čistěte vlhkým hadříkem, měkkým kartáčkem nebo měkkou houbičkou, následně vytřete do sucha.
• Na čistění nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky, může dojít k poškrábání povrchu spotřebiče.
• K čištění spotřebiče nepoužívejte parní čistič ani jiné vysokotlaké čistící zařizení!
• Čištění spotřebiče provádějte pravidelně, nejlépe po každém použití.

Čištění roštů hořáků

• Vyjměte rošty hořáků.
- Rošty očistěte měkkým kartáčkem nebo měkkou houbičkou v teplé vodě s prostředkem na mytí nádobí. V případě usazených nečistot nechte odmočit.
• Rošty osušte čistou utěrkou.
• Rošty nelze mýt v myčce nádobí.

Čištění hořáků

• Vyjměte kryty hořáků a rozdělovače plamene.
- Namočte do horké vody s malým množstvím prostředku na mytí nádobí.
- Po očištění a omytí, důkladně otřete do sucha, nebo nechte oschnout. Ujistěte se, že otvory rozdělovačů plamene jsou čisté a suché.
- Těla hořáků očistěte navlhčenou houbičkou a osušte. Vyždímanou houbičkou otřete zapalovací elektrodu a termoelektrický článek, následně čistou utěrkou vytřete do sucha.
- Před nasazením dílů hořáků zpět na skleněnou desku se ujistěte, že nejsou ucpané trysky.

Čištění pečící trouby

• Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.
• Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.

Čistění párou Aqua Clean

• do misky vložené do pečicí trouby na první úroveň odspodu nalijte 0,25 l vody (1 sklenice),
• uzavřete dvířka pečicí trouby
• ovládací kolečko regulátoru teploty na stavte na pozici 50°C, a ovládací kolečko funkce na pozici dolní ohřev
• nahřívejte komoru pečicí trouby cca 30 minut
• po zakončení procesu čistění otevřete dvířka pečicí trouby, vnitřek komory vy třete houbičkou anebo utěrkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí

Pozor! K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.

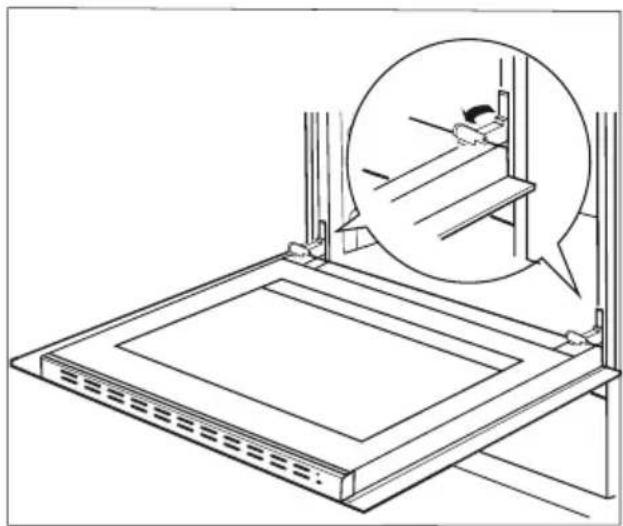

Demontáž dvířek

Kvůli dosažení lepšího přístupu ke komoře trouby a čištění je možné vytažení dvířek. Za tímto účelem je třeba otevřít dvířka, odklonit nahoru zajišťující prvek umístěný v pantu (obr. 3). Dvířka lehce přivřete, nadzvedněte a vytáhněte směrem dopředu. Pro namonto-vání dvířek postupujte opačným způsobem. Při nasazování je třeba dát pozor, aby byl výřez na pantu správně osazen na výstupku držáku pantu. Po nasazení dvířek na sporák je třeba bezvýhradně sklopit zajišťující prvek a pečlivě jej přitlačit. Nesprávné nastavení zajišťujícího prvku může způsobit poškození pantu při pokusu o zavření dvířek

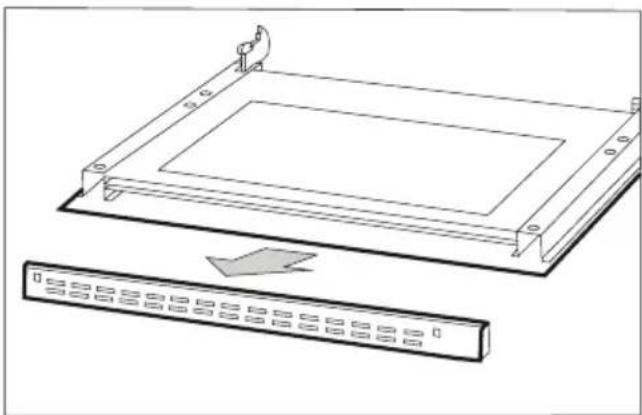

Vyjmutí vnitřní skleněné tabule

1. Pomocí křižového šroubováku odšrou-bujte šroubky na bočních příchytkách (obr.4).
2. Přichytky vyjměte plochým šroubová-kem a vyjměte horní lištu dvířek (obr. 5)

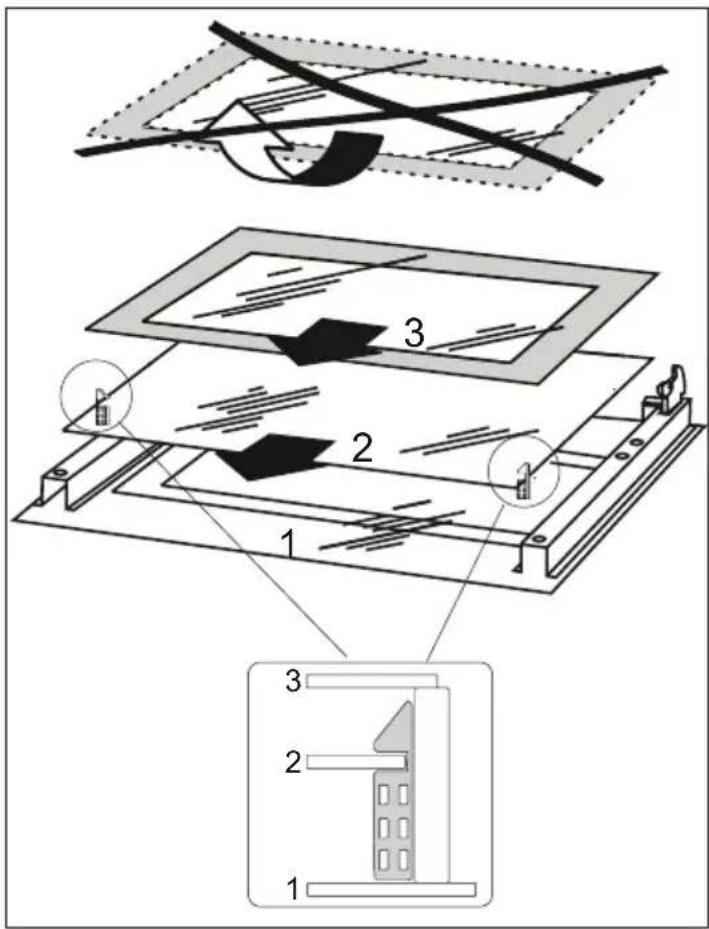

1. Vnitřní sklo vyjměte z úchytů v dolní čás-ti dvířek. (obr. 6,7).
2. Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.

Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.

Pozor! Nevtlačujte horní lištu současně do obou stran dvířek. Pro správné osazení horní lišty dvířek, nejdříve přiložte levý ko-nec lišty do dvířek, a pravý konec vtlacte do slyšitelného „kliknutí”. Poté přitlačte lištu z levé strany do slyšitelného „kliknutí”.

Níže uvedený návod je určen pro kvalifikovaného odborníka, který bude instalovat zařízení.

• Pokud je zařízení využíváno intenzivně a dlouho, může nastat situace, kdy bude kvůli zlepšení vzduchu nutné otevřít okno.
• Kapalný plyn je těžší než vzduch, proto má tendenci hromadit se v dolních polohách. Místnosti, ve kterých byly nainstalovány láhve /bomby/ s kapalným plynem by měly být vybaveny ventilačními kanály vyvedenými z místnosti ven, umožňujícími, aby se v případě netěsnosti plyn dostal ven. Z téhož důvodu by láhve s plynem, jak prázdné, tak i částečně naplněné, neměly být instalovány ani uskladňovány v místnostech situovaných po povrchem země (např. ve sklepích). Láhve se nesmí nacházet poblíž zdrojů tepla (kamínek, krbu, trouby apod.), které by mohly zvýšit teplotu uvnitř láhve nad 50 °C.
• Plynový sporák je vzhledem k ochraně před přehřátím okolních povrchů zařízením třídy X, a jako takové může být zabudováno do řady nábytku pouze do výše pracovní desky, tedy cca 850 mm od podlahy. Zabudování nad tuto úroveň je nežádoucí.

Ustavení sporáku

• Kuchyňská místnost musí být suchá a vzdušná, a musí mít účinnou ventilaci v souladu s platnými technickými předpisy.
• Místnost by měla být vybavena ventilačním systémem odvádějícím zplodiny vzniklé během hoření. Tato instalace by měla obsahovat ventilační mřížku nebo digestoř. Digestoře je třeba montovat v souladu s pokyny uvedenými v návodech k obsluze, k nim přiložených. Ustavení sporáku by mělo zaručovat volný přístup ke všem ovládacím prvkům.
• Místnost by také měla mít zajištěn přísun vzduchu, který je nezbytný pro správné hoření (spalování) plynu. Přísun vzduchu by neměl být menší, než 2 m³/h na 1 kW výkonu hořáků. Vzduch může být přiváděn v důsledku přímého proudění z vnějšku kanálem o průřezu min. 100 cm², nebo přímo ze sousedních místností, které jsou vybaveny ventilačními kanály ústícími ven.
• Nábytek pro zástavbu musí mít obložení a lepidlo k jejímu lepení odolné teplotě 100°C. Nevyhovění této podmínce může způsobit deformaci povrchu nebo odlepení obložení. Pokud si nejsme jisti co do tepelné odolnosti nábytku, je třeba sporák zabudovat nábytkem při dodržení odstupu asi 2 cm. Stěna / zed, která se nachází za sporákem musí být přizpůsobena tak, aby byla odolná vůči vysokým teplotám. Během používání sporáku se jeho zadní stěna může zahřát na teplotu asi o 50 °C vyšší než je teplota okolí.
• Sporák je třeba postavit na tvrdé, rovné podlaze (nestavět na podstavci).
• Před zahájením provozu je nutné sporák nastavit do vodorovné polohy, což má mimořádný vliv třeba na rovnoměrné roztékání se tuku na pánvi. K tomuto účelu slouží polohovací nožky, dostupné po vytažení šuplíku. Rozsah regulace + / - 5 mm.

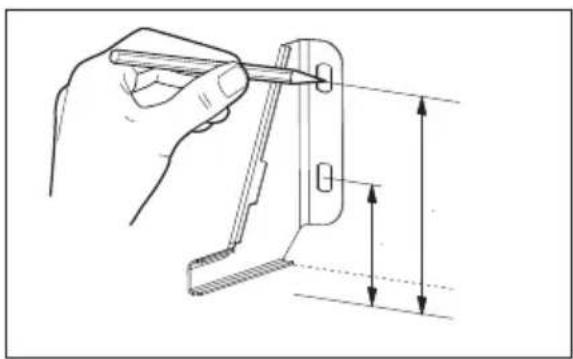

Montování zajištující blokády

Blokáda je montovaná takovým způsobem, aby předcházela převrácení se sporáku. Díky chránící blokádě před převrácením se sporáku, dítě nebude např. moci stoupnout na dveře trouby a tím způsobit převrácení sporáku.

Připojení sporáku k rozvodu plynu

Pozor!

Připojit sporák k láhvi s plynem nebo k existující instalaci může pouze oprávněný instalatér při dodržování všech bezpečnostních předpisů.

Pozor!

Sporák by měl být připojen k plynové instalaci takového plynu, k jakému byl továrně přizpůsoben. Informace o druhu plynu, k jakému je sporák výrobně přizpůsoben se nachází na továrním štítku. Sporák musí být připojen výhradně instalatérem vlastnícím příslušná oprávnění a pouze on má výlučné právo přizpůsobit sporák jinému druhu plynu.

Připojení k pružnému ocelovému vedení

Při instalaci sporáku v souladu s požadavky pro třídu 2, podtřídu l. se pro připojení sporáku k plynovým rozvodům doporučuje výhradně použití kovového pružného vedení odpovídající místním předpisům. Přípojka přivádějící plyn ke sporáku má spoj se závitem G1/2".

K připojení používejte výhradně potrubí a těsnění odpovídající aktuálně platných normám. Maximální délka pružného vedení nesmí překročit 2000 mm.

Ujistěte se, že přípojka nebude v kontaktu s žádnými pohyblivými díly, které by ji mohly poškodit.

Připojení k pevnému potrubí

Sporák je vybaven připojovacím hrdlem se závitem G1/2".

Připojení k plynovým rozvodům musí být provedeno tak, aby nedošlo k pnutí v žádném místně rozvodů, ani na žádné části zařízení.

Použití nadměrného momentu při dotahování (většího než 18 Nm) může způsobit poškození spoje nebo jeho netěsnost.

Potrubí (hadice) přivádějící plyn by se neměl dotýkat kovových částí zadního krytu sporáku.

• vlastnit plynárenská oprávnění,
- seznámit se s informacemi nacházejícími se na továrním štítku sporáku o druhu plynu, jakému je sporák přizpůsoben, informace porovnat s podmínkami dodávky plynu v místě instalování,
- zkontrolovat:
- účinnost větrání, tzn. výměny vzduchu v místnostech
- těsnost spojů plynového vedení,
- účinnost práce všech funkčních součástí sporáku,
- zda je elektrická instalace přizpůsobena ke spolupráci s ochranným (nulovým) vodičem.
- vydat uživateli doklad o zapojení plynového sporáku a seznámit jej s obsluhou

Připojení sporáku k elektrickému rozvodu

Pozor!

Po ukončení instalování sporáku je třeba zkontrolovat těsnost všech spojů.

Ke kontrole těsnosti nesmí být použit oheň.

• Připojovací zásuvka elektrického rozvodu musí být vybavena ochranným kolíkem a nesmí se nacházet nad sporákem. Je nutná, aby po ustavení sporáku byla připojovací zásuvka elektrického rozvodu uživateli dostupná.
• Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:
• pojistka a elektrický rozvod vydrží zátěž sporáku,
• je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů,
• je zásuvka snadno dostupná

Pozor!

Pokud se poškodí neodpojitelný napájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalifikovaným odborníkem.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používeite pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
  • Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Prívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován nebo nadměrně ohýbán.
• Pokud je spotřebič připojován do svorkovnice nebo do rozvodné krabice elektrické instalace, dodržujte barevné značení příp. popis jednotlivých vodičů.

VÝMĚNA TRYSEK A SEŘÍZENÍ MINIMÁLNÍ VÝŠKY PLAMENE

Výměnu trysek hořáků a seřízení minimální výšky plamene může provádět pouze kvalifikovaný odborník nebo autorizovaný servis!

Výměna trysek hořáků

1. Uzavřete přívod plynu a vytáhněte zástrčku ze zásuvky elektrického napětí.
2. Vviměte rošt hořáku, kryt hořáku a rozdělovač plamene.
3. Trysku vyšroubujte pomocí 7 mm nástrčného klíče a vyměňte za trysku pro jiný typ plynu. Trysku pevně dotáhněte.
4. Provedte zpětnou montáž všech částí hořáku (rozdělovač plamene, kryt a rošt).

Obr. 9

Seřízení minimální výšky plamene

Přívod plynu do povrchových hořáků se otevírá a nastavuje kohoutky s protiúnikovýmzabezpečením.

Seřízení kohoutků je třeba provádět při zapáleném hořáku, v poloze úsporný plamen, při použití regulačního šroubováku velikosti 2,5 mm.

1. Zapalte příslušný hořák a otočte ovladač hořáku do minimální polohy (MIN).
2. Tahem sejměte ovladač hořáku.
3. Ideální minimální výška plamene by měla být 3 - 4 mm. Při použití propan-butanu seřizovací šroub téměř zašroubujte.
4. Nasadte ovladač hořáku.
5. Zkontrolujte, zda při přepínání z maximálního na minimální plamen se plamen nezmenšuje příliš rychle. Pokud ano, tahem sejměte ovladač hořáku, znovu upravte minimální výšku plamene a provedte další kontrolu.
6. Seřízení minimální výšky plamene provedte u všech hořáků.

Poznámka:

1. Nerozebírejte hřídel ventilu. V případě závady vyměňte celý ventil.
2. Před nasazením všech částí hořáku se ujistěte, že nejsou ucpané trysky.
3. Po výměně trysek hořáků na jiný druh plynu, je nutné provést úplnou provozní zkoušku a zkoušku těsnosti.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností

(25-40 W/220-240 V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr.11 a nahradte žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

Seřizovací šroub

Obr. 9

Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník, nebo autorizovaný servis. Neodborné opravy a zásahy do spotřebiče mohou představovat vážné riziko pro Vás i pro vaše okolí.

Některé drobné závady, které se při používání plynové desky objeví, jste schopni odstranit sami pomocí následujícího přehledu.

Popis závady Možná příčina Řešení
Hořák nehoří	Zapalovací elektroda nedává jiskru	Zkontrolujte, zda je přívodní kabel správně zapojený.
	Nesprávně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
	Uzavřený přívod plynu	Otevřete přívod plynu, nebo překontrolujte plynovou trubku (hadici), zda není zdeformovaná.
Hořák špatně hoří	Přívod plynu není zcela otevřený Úplně otevřete přívod plynu.
	Nesprávně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
	Znečištěná zapalovací elektroda Zapalovací elektrodu očistěte měkkou houbičkou.
	Kryty hořáků jsou mokré Osušte kryty hořáků.
	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
Hořák jde zapálit, ale hned zhasne	Nedrželi jste dostatečně dlouho stisknutý ovladač příslušného hořáku	K zapálení hořáku dojde pouze v případě, pokud přidržíte ovladač hořáku v maximální poloze. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.
Hluk při zapálení a hoření hořáku	Nesprávně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
Při používání hořák zhasíná	Znečištěný termoelektrický článek	Termoelektrický článek očistěte měkkou houbičkou.
	Vařený pokrm přetekl a uhasil plamen	Otočte ovladačem hořáku do polohy OFF. Vyčkejte jednu minutu a hořák znovu zapalte.
	V místnosti je příliš velký průvan	Otočte ovladačem hořáku do polohy OFF. Zkontrolujte, zda v místnosti není příliš velký průvan. Vyčkejte jednu minutu a hořák znovu zapalte.
Žlutý plamen při hoření	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
	Použitý jiný typ plynu	Zkontrolujte, zda připojený typ plynu odpovídá hodnotám na typovém štítku.
Nerovnoměrný plamen	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
	Nesprávně nasazený kryt hořáku	Překontrolujte správné nasazení krytu hořáku na rozdělovači plamene.
V místnosti je cítit plyn	Únik plynu - selhání funkce některého termoelektrického článku	Přestaňte spotřebič používat. Uzavřete přívod plynu, vyvětrejte místnost a nechte překontrolovat těsnost připojení spotřebiče, příp. nechte opravit spotřebič kvalifikovaným odborníkem nebo autorizovaným servisem.
Elektrická výbava nefunguje	Přerušení dodávky proudu	Zkontrolovat pojistku domácí instalace, spálenou vyměnit
Nefunguje osvětlení trouby	Povolená nebo poškozená žárovka	Dotáhnout žárovku nebo poškozenou vyměnit (viz. kapitola Čištění a údržba)

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

concept

POĐAKOVANIE

Napätie 230 V ~ 50 Hz
Typ zemného plynu G20, 20 - 25 mbar
Typ propán-butánu (po výmene dýz)		G30/G31, 28 – 30/37 mbar
Typ a rozmer plynovej prípojky G 1/2“
Malý horák	Tepelný výkon 1,0 kW
	Označenie dýz ∅ 0,72 ∅ 0,52
	Spotreba plynu 73 g/h (LPG)
Stredne velký horák	Tepelný výkon 1,8 kW
	Označenie dýz ∅ 0,98 ∅ 0,67
	Spotreba plynu 127 g/h (LPG)
WOK horák	Tepelný výkon 2,8 kW
	Označenie dýz ∅ 1,17 ∅ 0,83
	Spotreba plynu 240 g/h (LPG)
Max. celkový tepelný výkon 7,4 kW
Vonkajšie rozmery (š × h × v) 500 x 600 x 850
Hmotnosť 36,5 kg

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
- Spotrebiče používané v polnohospodárstve.

- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

- Dbajte na zvýšenú opatrnost, pokial'je spotrebič používaný v blízkosti detí.

- Nezapínajte poškodený spotrebič.

- Varné nádoby musia stát na mriežkach horákov, nesmú stát priamo na horákoch!

- Varné nádoby stavajte nad stred horákov, inak hrozí nebezpečenstvo prevrhnutia.

A Rošt
B Hlboký plech na pečenie
C Plytký plech na pečenie
D Teleskopické výsuvy

Popis ovládacieho panela

1 Senzor volby režimu práce
2 Senzor Plus
3 Senzor Minus
4 Symbol pripravenosti na prácu
5 Symbol časovača
6 Symbol trvania práce
7 Symbol ukončenia práce

prace 4 5 6 7 << | MENU | > 3 1 2

RADY A TIPY NA ÚSPORU ENERGIE

Typ horáka	Priemer dna riadu
	Min. Max.
Velký horák 200 mm 240 mm
Stredne velký horák 160 mm 220 mm
Malý horák 90 mm 150 mm

Poznámka:

Prv než nový spotrebič uvediete do činnosti, mali by ste:

Bezpečnostná poistka proti úniku plynu pri zhasnutí plameňa

• stlačit otočný gombík zvoleného horáka až po citelný odpor a pretočit dolava do polohy „velký plameň”
• pridržať až do momentu zapálenia plynu
• po zapálení plameňa uvolníť tlak na gombík a nastavit'

Rúru je možné zapnút, ked'sa na displeji zobrazí symbol (4).

Časovač

Ak zvukový signál nebude vypnutý ručne, vypne sa automaticky po cca 7 minútach.

Poloautomatický režim

• ovládací gombík rúry a ovládací gombík teploty nastavit do polohy, v akej má rúra pracovať,
• stlačit' a pridržat' senzor MENU, až dokým sa na displeji na chvílu nezobrazí DUR a symbol (6) bude blikat',
• nastavit požadovaný čas práce pomocou senzorov < / > v rozsahu od 1 minúty do 10 hodín.

Zmena tónu zvukového signálu

Od 22:00 do 6:00 hodiny sa automaticky zníži jas displeja.

Jednotlivé funkce pečení

Symbol Popis	funkce
	Světlo:Nastavením ovládacieho kolieska do tejto polohy získame osvetlenie rúry na pečenie
	Rozmrazování:Je zapnutý iba ventilátor, bez použitia akýchkol'vek ohrievačov.
----	Spodní ohřev:V tejto polohe ovládacieho kolieska rúra ohrieva výlučne pri použití dolného ohrevu.Dopekanie pečiva zospodu (napr. vlhké pečivo alebo plnené ovocím).
----	Spodní a horní ohřev:Nastavenie ovládacieho kolieska do tejto polohy umožňuje rúru ohrievať konvekčným spôsobom. Výborne sa hodí na pečenie buchiet, mäsa, rýb, chleba, pizzy.
	Horní a spodní ohřev s ventilátorem:Konvekční pečicí trouba s ventilátorem.ECO funkce:Pomocí této funkce lze aktivovat optimalizovaný způsob ohřevu, jehož účelem je úspora energie při připravě pokrmů. Při této poloze otočného knoflíku je osvětlení trouby vypnuto.
[ABCY]	Grill ohřev:Povrchové „grilování”, se používá do opékání malých porcí masa: steky, řízky, ryby, tousty, klobásky, zapékaná jídla (tlouštka opékaných pokrmů by neměla být větší než 2-3 cm, v průběhu pečení je potřebné obrátit je na druhou stranu).
	Grill ohřev a horní ohřev:Zapnutí funkce „zesíleného grilu” umožňuje provádět opékání při současně zapnutém horním ohře vu. Tato funkce umožňuje vyvinutí zvýšené teploty v horním pracovním prostoru pečicí trouby, co způsobuje silnější připečení pokrmů, umožňuje také opékání jejich větších porcí.
	Grill ohřev s ventilátorem:V této poloze ovládacího kolečka, pečicí trouba realizuje funkci grilu s ventilátorem. Využití této funkce v praxi umožňuje urychlení proce su opékání a zlepšení chuťových vlastností pokrmů.
	Termoobeh:Nastavení ovládacího kolečka v po loze „zapnutý horkovzduch” umožňuje realizaci ohřívání pečicí trouby vy nuceným způsobem pomocí termo ventilátoru, umístěného v centrálním místě zadní stěny komory pečicí trouby. V porovnání s konvekčními pečicími troubami jsou používány nižší teploty pečení.Používání tohoto způsobu ohřevu umožňuje rovnoměrný oběh tepla kolem pokrmu umístěného v pečicí troubě.
	Zapnutý horkovzduch a dolní ohřev:V této poloze ovládacího kolečka pečicí trouba realizuje funkci ter mooběhu a zapnutého dolního ohřevu což způsobuje zvýšení teploty zespodu pečení. Velká část tepla dodávaná zespodu pečení je vhodná pro mokré pečivo nebo pizzu.
	Rýchly ohrevZapnutý termoobeh a opekač. Používa sa pre počiatočný ohrev rúry

Kontrolné osvetlenie rúry

Čištění pečící trouby

• Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.
• Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.

Čistění párou Aqua Clean

• do misky vložené do pečicí trouby na první úroveň odspodu nalijte 0,25 l vody (1 sklenice),
• uzavřete dvířka pečicí trouby
• ovládací kolečko regulátoru teploty na stavte na pozici 50°C, a ovládací kolečko funkce na pozici dolní ohřev
  • nahříveite komoru pečicí trouby cca 30 minut
• po zakončení procesu čistění otevřete dvířka pečicí trouby, vnitřek komory vy třete houbičkou anebo utěrkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí

Pozor! K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.

Demontáž dvířek

Nevtlačujte horní lištu současně do obou stran dvířek. Pro správné osazení horní lišty dvířek, nejdříve přiložte levý ko-nec lišty do dvířek, a pravý konec vtlacte do slyšitelného „kliknutí”. Poté přitlačte lištu z levé strany do slyšitelného „kliknutí”.

Pripojenie sporáka k rozvodu plynu

Pozor!

Sporák je vybavený pripojovacím hrdlom so závitom G1/2".

Pripojenie sporáka k elektrickému rozvodu

Pozor!

Prívod plynu do povrchových horákov sa otvára a nastavuje kohútikmi s protiúnikovou poistkou.

Recyklácia spotrebiča na konci jeho životnosti:

Popis ovládacího panelu

1 Senzor volby režimu práce
2 Senzor Plus
3 Senzor Minus
4 Symbol připravenosti k práci
5 Symbol časovače
6 Symbol času délky trvání práce
7 Symbol času ukončení práce

4 5 6 7 MENU 3 1 2

IETEIKUMI UN PADOMI PAR ENERGIJAS TAUPIŠANU

Pannas dibena diametram ir jäatbilst degla diametram.

Seznam servisních míst

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta Vysokomýtská

CONCEPT 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
