Typ výrobku	Vestavná myčka nádobí
Značka	Concept

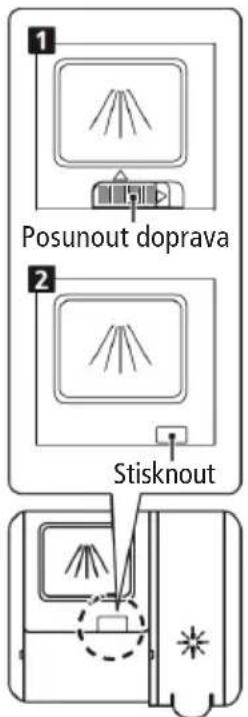

Model	MNV8060DS
Rozměry (V x Š x H)	82 cm x 60 cm x 55 cm

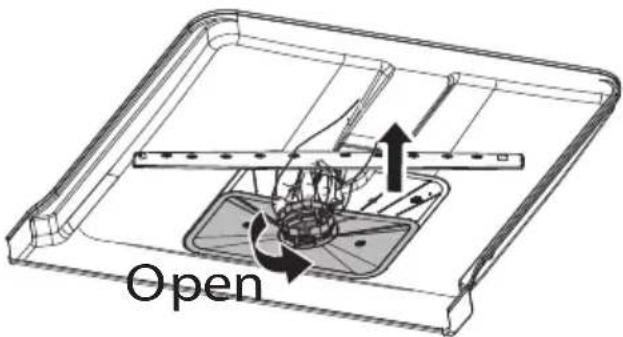

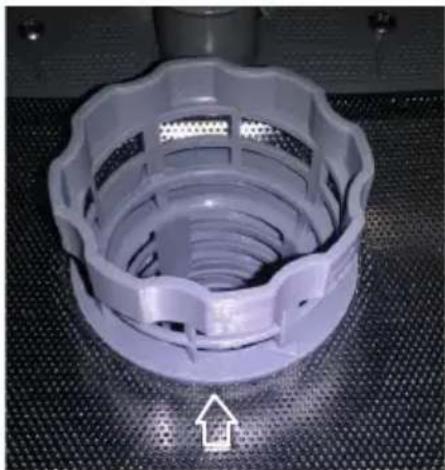

Hmotnost	Přibližně 45 kg
Napájení	220-240 V, 50 Hz
Jmenovitý proud	10 A
Třída energetické účinnosti	E (EU 2019/2017)
Počet sad nádobí	14
Hladina hluku	44 dB(A) re 1 pW
Počet programů	6
Programy	Eco, Intenzivní, Normální, Rychlý, Sklenice, Předmytí
Systém sušení	Kondenzační sušení s tepelným výměníkem
Spotřeba vody na cyklus	9,5 l (program Eco)
Roční spotřeba energie	295 kWh (na základě 280 cyklů)
Maximální hladina hluku	49 dB(A)
Typ instalace	Plně vestavná
Nastavitelné nožičky	Ano (přední a zadní)
Bezpečnostní prvky	Dětská pojistka, systém proti přetečení, ochrana proti přeplnění
Údržba	Pravidelně čistěte filtry, odvápňujte každé 3 měsíce
Dostupnost náhradních dílů	Filtry, ramena ostřikovačů, topné těleso, řídicí deska
Index opravitelnosti	7,5/10 (odhad na základě dostupnosti dílů)

Často kladené otázky - MNV8060DS Concept

Jak resetovat myčku nádobí Concept MNV8060DS?

Pro reset stiskněte a podržte tlačítko Start/Reset po dobu 3 sekund během cyklu. Spotřebič vypustí vodu a zruší aktuální program.

Co znamená chybový kód 'E1'?

Chybový kód E1 označuje problém s přívodem vody. Zkontrolujte, zda je otevřený vodovodní kohoutek, hadice není zalomená a vstupní filtr je čistý.

Mohu použít běžný prostředek na mytí nádobí místo mycího prostředku do myčky?

Ne, nepoužívejte prostředek na ruční mytí. Vytváří nadměrnou pěnu a může poškodit myčku. Používejte pouze mycí prostředek do myčky (prášek, gel nebo tablety).

Jak často bych měl(a) čistit filtry?

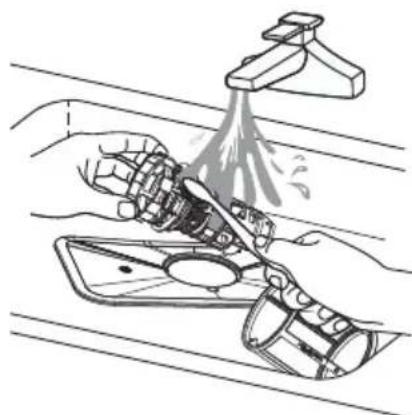

Filtry čistěte každé 1-2 týdny v závislosti na používání. Opláchněte pod tekoucí vodou a odstraňte nečistoty pro zajištění optimálního výkonu.

Proč moje myčka nádobí správně nesuší?

Zkontrolujte, zda je doplněno leštidlo, vyberte program se sušením (např. Intenzivní) a ujistěte se, že nádobí není příliš namačkané, aby bylo zajištěno proudění vzduchu. Pokud je myčka vybavena, vyčistěte také tepelný výměník.

Jaká je maximální kapacita?

Maximální kapacita je 14 sad nádobí. Pro dosažení nejlepších výsledků dodržujte pokyny pro vkládání v návodu.

Jak nainstalovat myčku nádobí?

Instalaci musí provést kvalifikovaný technik. Ujistěte se, že je spotřebič vyrovnáný, připojte k přívodu studené vody (max. 60 °C) a zajistěte elektrické připojení podle místních předpisů.

Jaký program mám použít na silně znečištěné pánve?

Použijte program Intenzivní. Pracuje při vyšší teplotě (65 °C) a delší době mytí, aby odstranil připálené zbytky.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko Odložený start po dobu 5 sekund, dokud se nerozsvítí indikátor. Pro deaktivaci opakujte stejný krok.

Jaký typ soli mám použít?

Používejte pouze sůl do myčky (hrubozrnnou). Nepoužívejte kuchyňskou sůl ani jiné soli, protože by mohly poškodit změkčovač vody.

NÁVOD K OBSLUZE MNV8060DS Concept

Vestavná myčka nádobí

Vstavaná umývačka riadu

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Plnění regenerační soli

Plnění leštícího prostředku

Mycí prostředky

Nevhodné nádobí

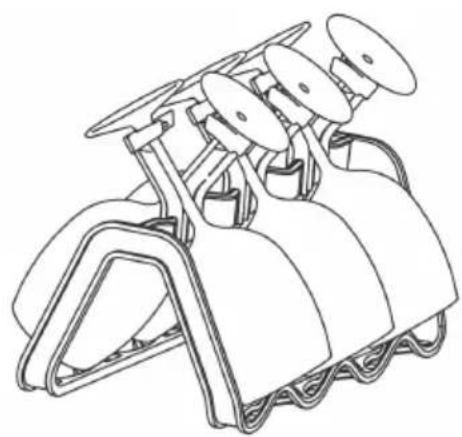

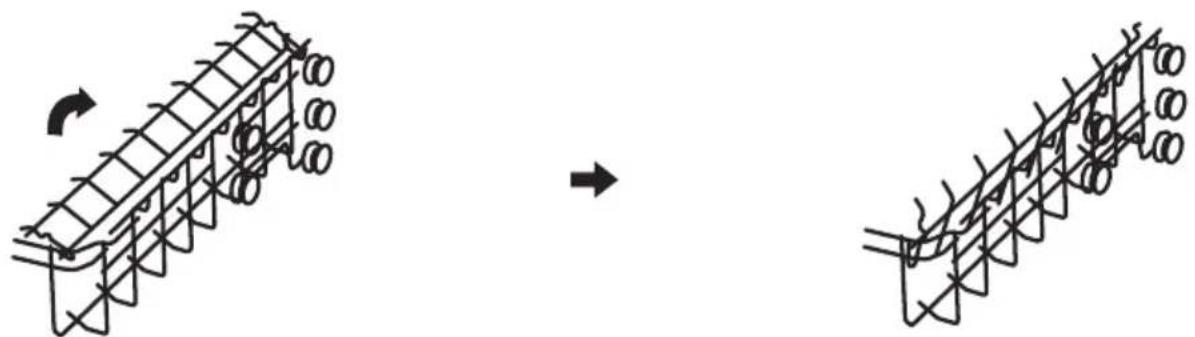

Uložení nádobí

Přehled mycích programů

Uvedení spotřebiče do provozu

Turbosušení

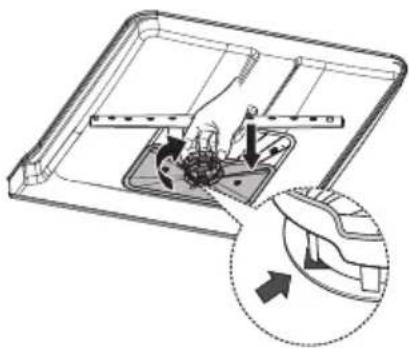

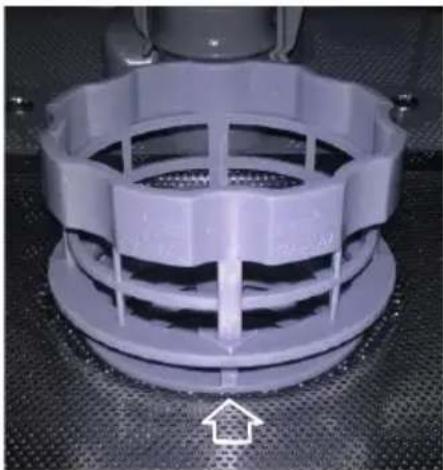

Čistění a údržba

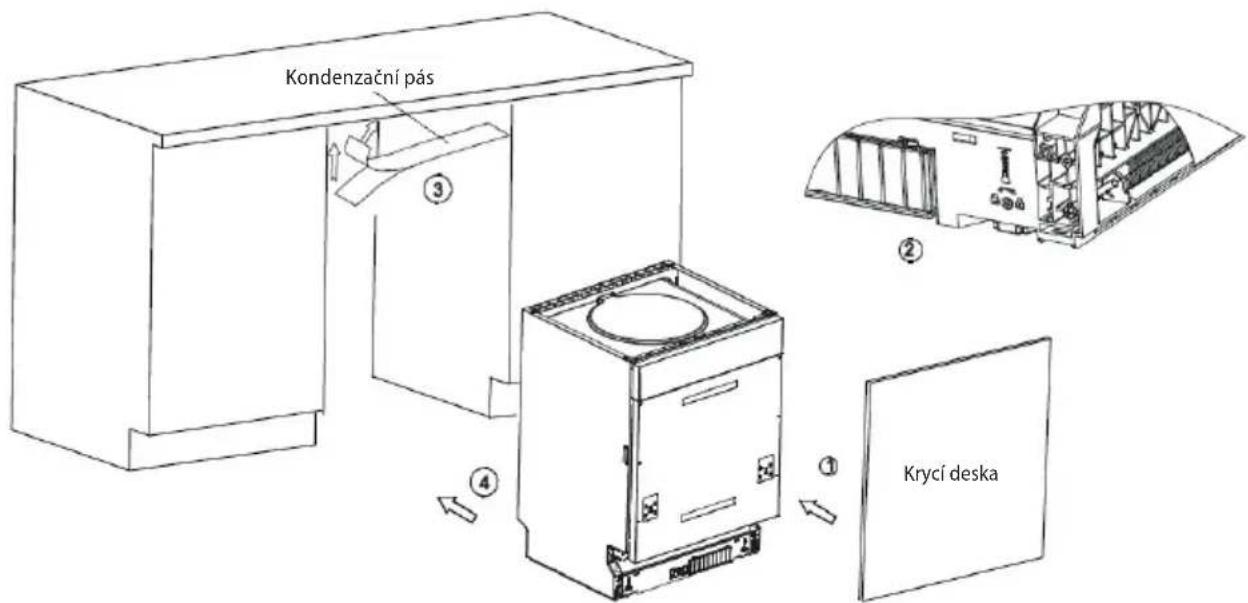

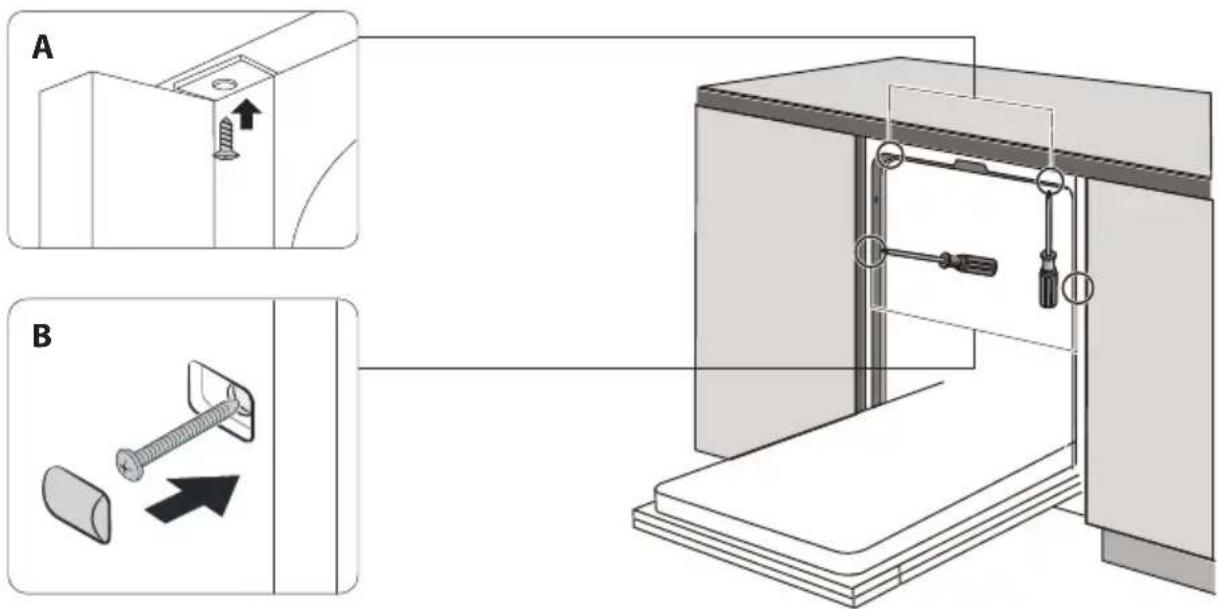

Instalace spotřebiče

Řešení potíží

Chybové hlášení

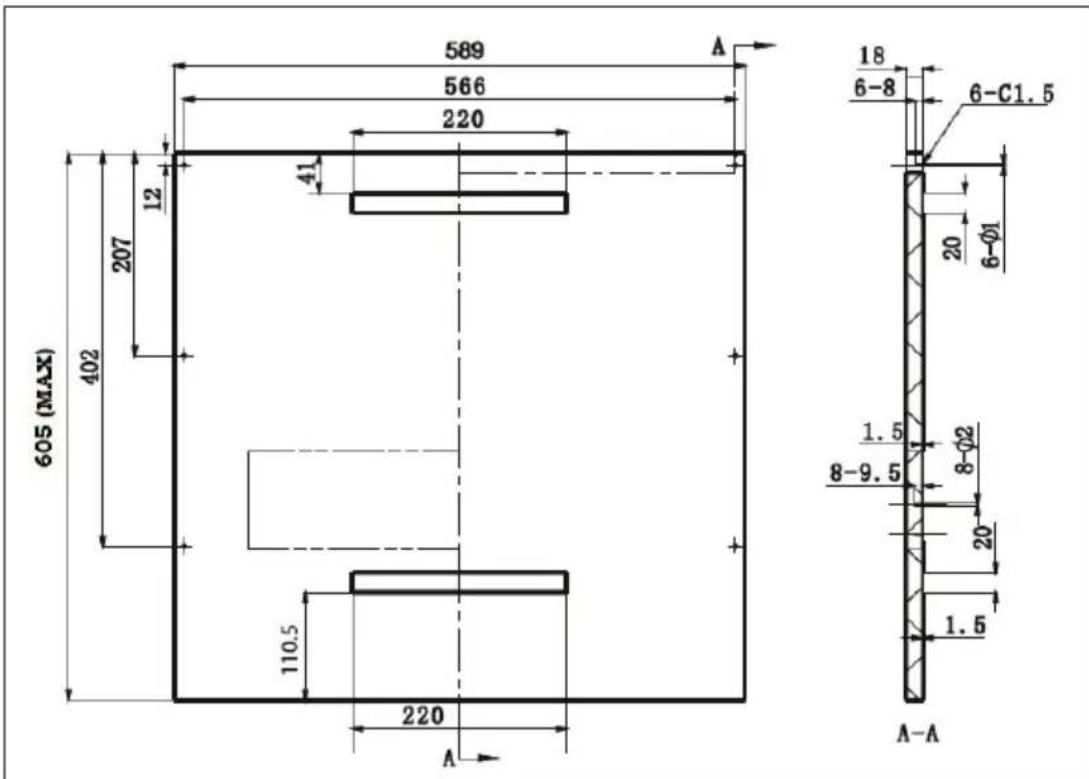

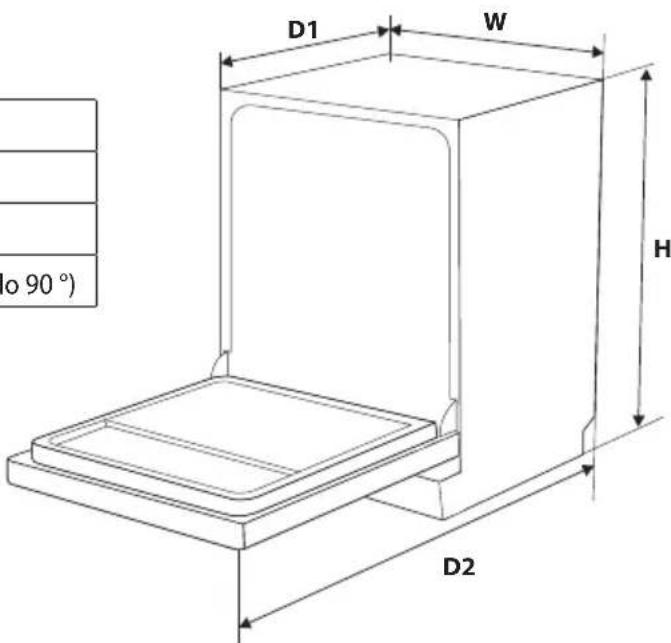

Rozměry myčky

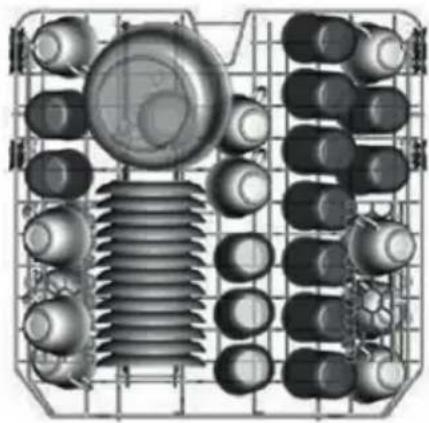

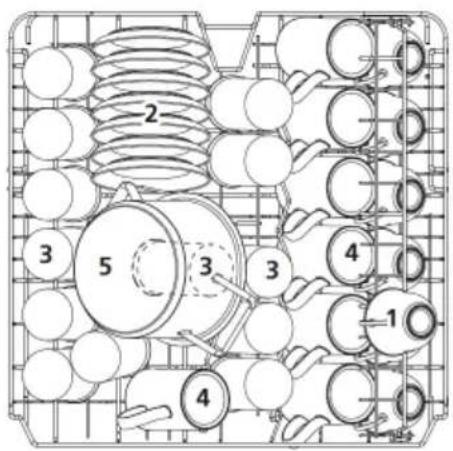

Příklad uložení nádobí

Polohování koše na příbory

Ochrana životního prostředí

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

TECHNICKÉ PARAMETRY
Energetická třída C Třída hlučnosti		(a)	B
Index energetické účinnosti (a)	43,9	Výška	815 mm
Index čistícího výkonu (a) 1,125 Šířka	598 mm
Index účinnosti sušení (a) 1,065		Hloubka (zavřené dveře)	570 mm
Spotřeba energie během standardního mycího cyklu (kWh/ cyklus) (1)	0,747	Hloubka (otevřené dveře)	1150 mm
Spotřeba vody během standardního mycího cyklu (l/ cyklus) (2)	9,8 Kapacita	(a)	14 sad nádobí
Doba standardního mycího cyklu (h:min) (a)	3:18 Typ myčky Vestavná
Spotřeba ve vypnutém stavu	0,49 W	Napájení / frekvence	230 V ~ 50 Hz
Spotřeba při odloženém startu	1,0 W	Tlak vody	0.04–1 MPa
Hlučnost	42 dB (A)	Hmotnost	44 kg

Doplňující informace:

(a) pro program ECO

(1) na základě programu ECO využívajícího plnění studenou vodou. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán
(2) na základě programu ECO. Skutečná spotřeba vody bude záviset na způsobu používání spotřebiče a na tvrdosti vody.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání myčky nádobí

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako isou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesaheite na spotřebič vlhkýma nebo mokrýma rukama.
- Nože a jiné předměty s ostrými hroty musí být v koši na nádobí uloženy hroty dolů, nebo ve vodorovné poloze.
- Myčku užívejte jen v domácnosti a pouze k mytí kuchyňského nádobí.
- Ve vnitřním prostoru spotřebiče nic neskladujte.
- Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
• Voda v mycím prostoru není pitná.
- Do mycího prostoru nedávejte žádná rozpouštědla (hrozí nebezpečí exploze).
- Používejte výhradně výrobky, které jsou vhodné pro myčky nádobí.
• V průběhu spuštěného mycího programu otevírejte dvířka myčky velmi opatrně, voda může vystříknout.
- Dbejte pokynů k bezpečnosti a použití na obalech mycích a lešticích prostředků.
- Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používeite ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout voda. Dbejte zvýšené opatrnosti. Nebezpečí opaření!
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte spotřebič bez správně instalovaných krytů a bez přední desky.
• Umývejte ve spotřebiči pouze nádobí určené k mytí v myčce. Zabraňte kontaktu plastového nádobí s topnými tělesy spotřebiče.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Před čištěním spotřebič vypněte a nechte alespoň 30 minut vychladnout.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
• Mycí a lešticí prostředky před dětmi uschovejte.
• Nepouštějte děti k otevřené myčce, mohly by v ní ještě být zbytky mycího prostředku.

POZOR!

Spotřebič otevírejte jen krátkodobě k naplnění nebo vyjmutí nádobí, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení), nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič, nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

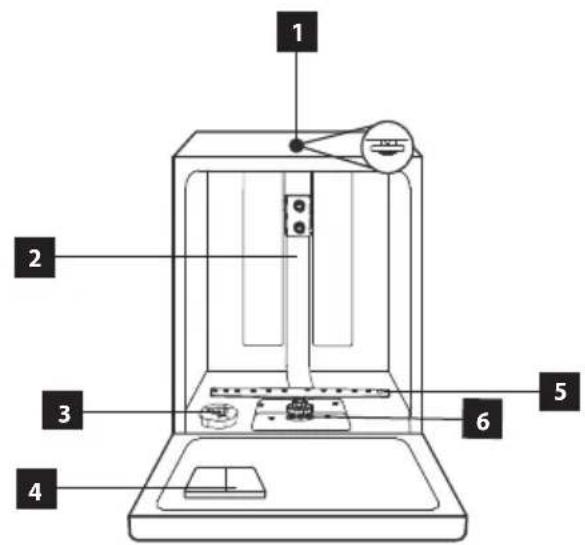

POPIS VÝROBKU

1 Horní ostřikovací tryska
2 Vnitřní potrubí
3 Zásobník regenerační soli
4 Dávkovač mycího a leštícího prostředku
5 Dolní ostřikovací rameno
6 Filtrační systém
7 Koš na příbory
8 Horní koš
9 Horní ostřikovací rameno
10 Přihrádka na hrníčky
11 Dolní koš
12 Konektor pro přívod
13 Odtoková hadice

1 2 3 4 5 6

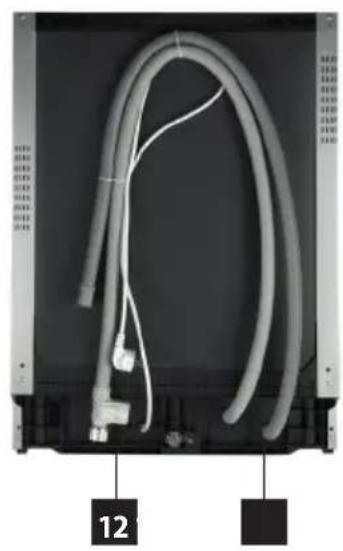

Zadní pohled

1 Tlačítko zapnutí/vypnutí
2 Tlačítko volby mycího programu
3 Tlačítko alternativního mytí
4 Funkce programu
5 Tlačítko funkce opožděného zapnutí

Power Program Alt 8:88 ECO - - - - - Option + Delay - Delay 8:88 106 9

POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU

Tlačítko volby mycího programu

• Stisknutím tlačítka vyberete požadovaný mycí program.
• Zvolený mycí program bude indikován diodami příslušného mycíhoprogramu 6.
• U každého mycího programu je vyobrazována i doba zvoleného mycího programu.

Symbol Mycí program
	AutoAutomatické rozpoznání lehce, normálně nebo silně zašpiněného nádobí, s nebo bez zaschlých zbytků jídla
	IntensiveSilně zašpiněné nádobí včetně hrnců a pánví. Zaschlé zbytky jídla.
	UniversalPro normálně znečištěné nádobí, jako jsou hrnce, talíře, sklenice a mírně znečištěné pánve.
E	ECOToto je standardní program vhodný pro normálně znečištěné nádobí, jako jsou hrnce, talíře, sklenice a mírně znečištěné pánve.
	GlassPro lehce zašpiněné nádobí a sklo.
	90 MinPro normálně zašpiněné nádobí, které nevyžaduje dlouhé mytí.
	RapidKratší mytí pro mírně znečištěné nádobí, které nepotřebuje sušení.
	SoakK oplachování nádobí, které plánujete umýt později téhož dne.

Tlačitko alternativního mytí

- Stisknutím tlačítka zvolíte, jaké ostřikovací ramena mají být během mycího programu použita (mytí oběma ostřikovacími rameny, mytí pouze horním ostřikovacím ramenem, mytí pouze dolním oštřikovacím ramenem (7)).

Symbol Funkce programu
	Horní ostřikovací rameno.
	Dolní ostřikovací rameno.

Displej

- Na displeji (10) je zobrazován čas mycího programu a opožděného zapnutí mycího programu.

Např. Čas mycího programu 3:05

Opožděné zapnutí mytí H:09

Ukazatel stavu

- Pokud se u ukazatele stavu (9) rozsvítí dioda, je potřeba doplnit příslušné mycí prostředky, příp. otevřít přívod vody.

Symbol Uka zatel stavu
	Leštidlo
	Sůl
	Přívod vody je zavřený

Funkce programu

- Lze zvolit pouze jednu funkci programu u určitého typu mycího programu (8). - U mycích programů AUTO, RAPID a Pre-wash funkce programu zvolit nejde. U ostatních mycích programů (INTENSIVE, UNIVERSAL, ECO, GLASS, 90 Min) funkce programu zvolit jde.

Symbol Funkce programu
	Zvýšená účinnost mytí
	Extra sušení, zvýšená účinnost sušení.
	Express, zkrácení času mycího programu.

Tlačítko funkce opožděného zapnutí

- Opožděné zapnutí spotřebiče lze nastavit od 0 až do 24 hodin (5).

NÁVOD K OBSLUZE

Před prvním použitím

1. Nastavte spotřebič dle tvrdosti vody (viz níže).
2. Do zásobníku regenerační soli vsypte regenerační sůl.
3. Do dávkovače leštidla doplňte leštidlo.
4. Do dávkovače mycího prostředku vsypte mycí prostředek nebo vložte tabletu.

Zařízení ke změkčování vody

K účinnému mytí je zapotřebí měkká voda (voda s nízkým obsahem vápníku), jinak by se na nádobí a uvnitř myčky vytvářel vodní kámen. Voda z vodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení a potřebné množství soli závisí na stupni tvrdosti vody z vodovodu.

Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °fH, britských stupních °Clarke a v mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody v místě použití spotřebiče. Informace o tvrdosti vody v dané oblasti vám poskytne místní vodárenský podnik. Dle tabulky nastavte regulátor dávek změkčovače vody, který je nutný nastavit ručně.

Nastavení zařízení ke změkčování vody

1. Pomocí tlačítka zapnutí/vypnutí (1) zapněte spotřebič.
2. Stisknutím tlačítka Program (2) déle než 5 sekund, do 60 sekund po zapnutí spotřebiče, spustíte nastavení pro změkčování vody.
3. Dalším stiskem tlačítka Program (2) vyberte správné nastavení podle vaší oblasti, nastavení se bude přepínat v následujićím pořadí: H1->H2->H3->H4->H5->H6.
4. tisknutím tlačítka zapnutí/vypnutí (1) potvrdíte nastavení

Tvrdost vody				Hodnota pozice	Regenerace nastává každou X sekvenci programu1)	Spotřeba soli (g / mycí cyklus)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1	Bez regenerace	0
6–11	10–20	7–14	1.0–2.0	H2	10	9
12–17	21–30	15–21	2.1–3.0	H3	5	12
18–22	31–40	22–28	3.1–4.0	H4	3	20
23–34	41–60	29–42	4.1–6.0	H5	2	30
35–55	61–98	43–69	6.1–9.8	H6	1	60

Poznámka:

Tento spotřebič je z výroby prednastaven na hodnotu H3.

$$ 1 ^ {\circ} \mathrm{dH} = 1. 2 5 ^ {\circ} \text {Clarke} = 1. 7 8 ^ {\circ} \mathrm{fH} = 0. 1 7 8 \mathrm{mmol/l} $$

°dH Německé stupně

°fH Francouzské stupně

°Clark Britské stupně

1) Každý cyklus s regenerací spotřebuje další 2,0 litry vody, spotřeba energie se zvýší o 0,02 kWh a program se prodlouží o 4 minuty.

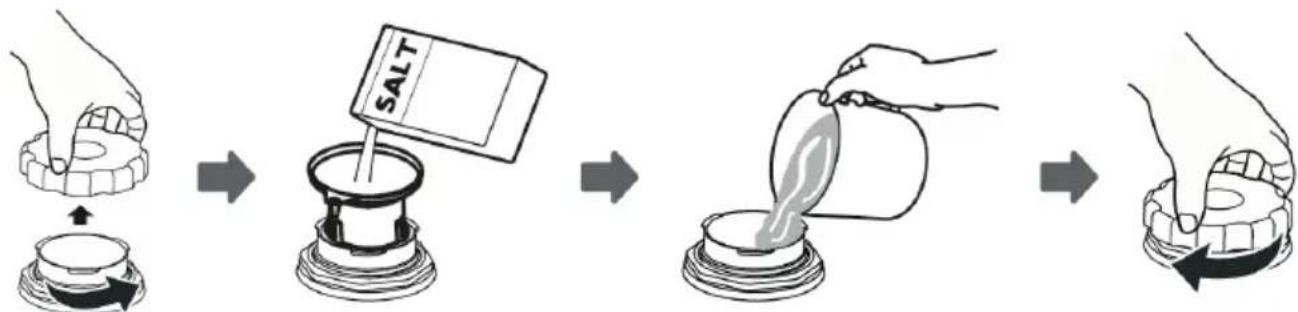

PLNĚNÍ REGENERAČNÍ SOLI

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku soli do změkčovacího zařízení, kde se rozpouští vápník. Rozpuštěný vápník je z myčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno k další činnosti. Tento regenerační proces funguje jen tehdy, když se sůl ve vodě rozpustí.

1. Otevřete dveře spotřebiče, vyjměte dolní koš a pokračujte dle Obr. 1 níže.
2. Odšroubujte víko zásobníku regenerační soli.
3. Nasad'te trychtýř (součástí balení) na otvor zásobníku regenerační soli a pomalu naplňte zásobník solí. Kapacita prázdného zásobníku je asi 1,5 kg.
4. Před prvním použitím naplňte zbytek zásobníku vodou. Je normální, když během plnění vyteče ven ze zásobníku malé množství vody.
5. Po doplnění zašroubujte víko zásobníku regenerační soli.

• Zásobník regenerační soli je umístěn pod dolním košem.
- Zásobník regenerační soli může být doplněn pouze tehdy, kdy se na panelu rozsvítí ukazatel soli.
- Po doplnění regenerační soli ukazatel soli zhasne.
- Pokud došlo během plnění k rozsypání regenerační soli, spustte krátký mycí program, aby se mohly zbytky soli ihned umýt.

POZOR!

• Regenerační sůl doplňujte před spuštěním mycího programu, aby se případné rozsypané zbytky soli ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.
• Vždy používejte regenerační sůl, která je určená pro myčky nádobí. Nikdy nepoužívejte kuchyňskou sůl!
• Do zásobníku regenerační soli nikdy nesypte mycí prostředky. Zničili byste změkčovací zařízení!

V případě způsobených škod nevhodným používáním soli, výrobce nenese žádnou odpovědnost ani záruku za jakékoli způsobené škody.

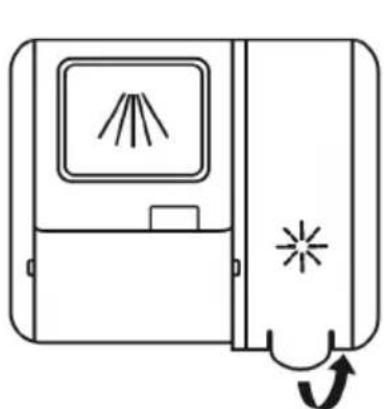

PLNĚNÍ LEŠTÍCÍHO PROSTŘEDKU

Leštící prostředek je použit v poslední fázi oplachování, aby se zabránilo tvorbě a následnému zasychání kapek na nádobí, které mohou nechat skvrny na povrchu nádobí během sušení.

1. Otevřete dveře spotřebiče.
2. Otevřete uzávěr zásobníku leštícího prostředku dle Obr. 3.
3. Pomalu nalijte leštící prostředek do zásobníku (Obr. 4). Kapacita prázdného zásobníku je asi 140ml.
4. Po doplnění uzavřete zásobník leštícího prostředku a uzávěr dotáhněte (Obr. 5).

Pokud se během mycího programu rozsvítí ukazatel leštícího prostředku, musí být před spuštěním dalšího mycího programu leštící prostředek doplněn!

Poznámka:

• Zásobník leštícího prostředku je umístěn na dveřích vedle dávkovače mycího prostředku.
• Spotřebič je určen k použití tekutého leštidla.
• Pokud došlo během plnění k rozlití leštícího prostředku, utřete rozlitý leštící prostředek savým hadříkem, nebo spustte krátký mycí program, aby se mohly rozlité zbytky přípravku ihned umýt.

POZOR!

• Vždy používejte pouze leštící prostředky, které jsou určeny pro myčky nádobí. Do zásobníku leštícího prostředku nikdy nedávejte mycí prostředek.
• Leštící prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchu spotřebiče.

Nastavení dávkování leštícího prostředku

Pro dosažení lepších výsledků při sušení s omezeným množstvím leštidla je myčka navržena tak, aby upravovala spotřebu dle nastavení uživatele. Postupujte podle níže uvedených kroků.

1. Zavřete dveře, zapněte myčku zapojením do elektrické zástrčky.
2. Do 60 sekund po kroku 1 stiskněte tlačítko „Program“ [2] po dobu delší než 5 sekund a poté stisknutím tlačítka „Opožděné zapnutí“ [5] zadejte jednu z přednastavených možností, indikátor stavu leštícího prostředku bliká s frekvencí jednou za sekundu.
3. Stisknutím tlačítka „Program“ [2] vyberte nejvhodnější nastavení odpovídající vašim zvyklostem, nastavení se budou měnit v následujícím pořadí: D1-> D2-> D3-> D4-> D5-> D1. Čím vyšší číslo, tím více leštídla myčka používá.
4. Bez reakce do 5 sekund nebo stisknutím tlačítka „Zapnutí“ [1] ukončite nastavení, nastavení je úspěšně dokončeno.

Pokud používáte pouze mycí prostředek s integrovaným lešticím prostředkem, snižte dávkování lešticího prostředku na minimum.

MYCÍ PROSTŘEDKY

Mycí prostředky lze podle formy rozdělit do čtyř skupin:

a) Sypké,
b) Tekuté,
c) Tablety,
d) Kombinované mycí prostředky (např. tablety 3 v 1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a) Alkalické,
b) S přírodními enzymy.

Dále je můžeme dělit na:

a) fosfátové a chlorové,
b) fosfátové a bezchlorové.
c) bezfosfátové a bezchlorové.

• Při používání bezfosfátových mycích prostředků a při tvrdé vodě se může na nádobí a stěnách myčky objevit bílá usazenina.
• Zvýšením dávky mycího prostředku předeidete této usazenině a dosáhnete lepších mycích výsledků.
• Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zbytcích čaje nebo ke zbarvení plastových nádob. V tomto případě použijte silnější mycí program, zvyšte dávku mycího prostředku nebo použijte chlorový mycí prostředek.

Mycí prostředek – Tablety

• Tablety se od různých výrobců rozpouštějí různou rychlostí.
• Některé mycí tablety se nemohou úplně rozpustit a nemohou tak během krátkých programů plně rozvinout svůj čistící účinek.
• Z tohoto důvodu doporučujeme zvolit delší mycí programy, které zajistí úplné rozpuštění mycí tablety.

Zásobník mycího prostředku

Před zahájením každého mycího cyklu musí být zásobník mycího prostředku naplněn. Pro běžný mycí cyklus postačí jedna polévková lžice mycího prostředku. Pokud je nádobí silně znečištěno, přidejte více mycího prostředku. Mycí prostředek přidejte těsně před spuštěním mycího programu. V případě ponechání mycího prostředku v zásobníku, může mycí prostředek navlhnout a při spuštění mycího programu se úplně nerozpustí.

Plnění mycího prostředku

1. Zvolte způsob otevření víka zásobníku podle skutečného provedení.

2. Způsob 1: Posunutím uvolňovací západky otevřete víčko

3. Způsob 2: Otevřete uzávěr zatlačením uvolňovací západky. (Obr.6)

4. Přidejte mycí prostředek do hlavní komory dávkovače (A) těsně před mycím cyklem (Obr. 7). Pro lepší výsledek čištění, zvláště pokud máte velmi špinavé nádobí, nalijte/nasypte malé množství mycího prostředku přímo na vnitřní prohlubeň dveří (B). Takto přidaný mycí prostředek se aktivuje už během fáze předmytí.

5. Nakonec zavřete klapku posunutím doleva (Obr. 8).

Obr. 6

Tip pro uspoření mycího prostředku

- Je-li nádobí mírně znečištěné, postačí použít menší množství mycího prostředku, než které je doporučeno.

Poznámka:

• Mycí prostředek přidejte těsně před spuštěním mycího programu.
• Používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky, příp. tablety.
• Nikdy nepoužívejte prostředky pro ruční mytí!
• V případě použití mycího prostředku ve formě tablet si přečtěte doporučení od výrobce, kde by měly být tablety umístěny (zásobník mycího prostředku, koš na přibory, atd.).
• Ujistěte se, že je víko zásobníku mycího prostředku zavřené a to i v případě, že jsou použity tablety.

POZOR!

• Vždy používejte mycí prostředky, které jsou speciálně určené pro myčky nádobí.
- Mycí prostředky udržujte v suchu a mimo dosah dětí.
- Nenechávejte mycí prostředek v dávkovači mycího prostředku, pokud nedojde ke spuštění mycího programu.

NEVHODNÉ NÁDOBÍ

• Příbory a nádobí, jejichž díly jsou ze dřeva.
• Plastové nádobí a nádobí s lepenými díly, které nejsou tepelně odolné.
• Lepené předměty, příbory nebo talíře.
  • Cínové nebo měděné nádobí.
  • Křištálové sklo.
• Ocelové předměty podléhající korozi.
  • Dřevěné mísy.
• Předměty vyrobené ze syntetických vláken.

Některé hliníkové a stříbrné části mohou změnit barvu nebo vyblednout.

Některé druhy skla se mohou po více mycích cyklech zakalit.

Poznámka:

• Do myčky nádobí nepatří savé materiály, jako mycí houby a utěrky.
• Používejte mycí prostředek, který je výrobcem označen jako šetrný k nádobí.
  • V myčce umývejte pouze nádobí, u něhož je potvrzena vhodnost pro mytí v myčce nádobí.
• Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí v myčce mýt!

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velké zbytky jídla z nádobí odstraňte. Oplachování nádobí pod tekoucí vodou, není před mytím v myčce nutné.

Nádobí ukládejte následujícím způsobem:

• Šálky, sklenice, hrnce, pánve apod. ukládejte dnem vzhůru.
• Nádobí s prohlubní ukládejte šikmo, aby mohla přebytečná voda odtéci a výsledky sušení byli co nejlepší.
• Nádobí musí být bezpečně uloženo, aby nedošlo k převrhnutí.
• Uložené nádobí nesmí bránit otáčení ostřikovacích ramen.
• Nádobí a příbory by neměli ležet na sobě, nebo se navzájem zakrývat.
• Aby se zabránilo poškození sklenic, neměli by se navzájem dotýkat.
• Hrnce a objemnější nádobí ukládejte do spodního koše.
• Horní koš je navržen tak, aby do něj bylo vkládáno menší a lehčí nádobí (sklenice, kávové a čajové šálky atd.).
• Nože s dlouhou čepelí, které jsou umístěny ve vzpřímené poloze, jsou velmi nebezpečné! Dbejte opatrnosti, hrozí nebezpečí poranění!
• Dlouhé a ostré příbory (krájecí nože), musí být umístěny vodorovně do horního koše.
• Velmi malé kusy nádobí v myčce nemyjte, mohly by snadno vypadnout z košů.
• Myčku nádobí nepřeplňujte!

Horní koš

Do horního koše doporučujeme vkládat:

• sklenice,
• kávové a čajové šálky,
• podšálky,
• malé misky a talíře,
• mělké pánve.

Po uložení nádobí do horního koše myčky se ujistěte, že nebude nádobí pod proudem vody převrženo.

Zadní stěna koše

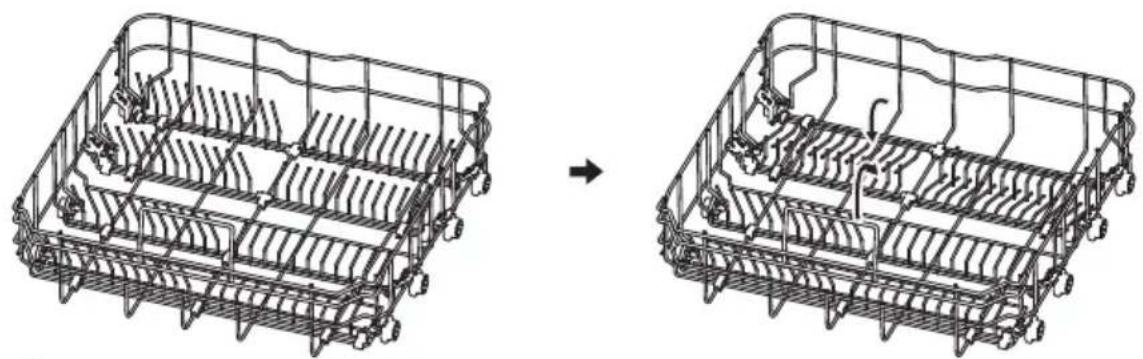

Změna výšky horního koše

1. Chcete-li změnit výšku horního koše, uchopte horní koš uprostřed každé strany a jednoduše ho zvedněte, dokud nezaklapne na místo v horní poloze. Není nutné zvedat nastavovací rukojeť.

1. Chcete-li spustit horní koš níže, zvedněte nastavovací rukojeti na obou stranách, aby se koš uvolnil a spustte jej do dolní polohy.

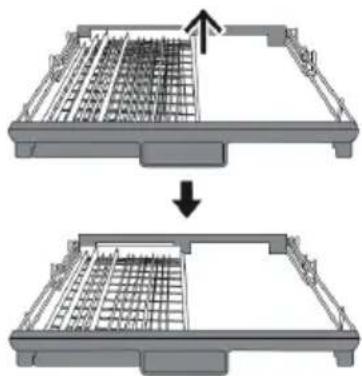

• Sklenice a vysoké sklenice opírejte o okraj etažéru (ne o jiné nádobí).
• Dlouhé kusy, servírovací a salátové příbory, naběračky nebo kuchyňské nože ukládejte tak, aby nebránilyv otáčení ostřikovacím ramenům.
• Etažér můžete vyklápět a výškově nastavovat dle potřeby (obr. 9).

Do dolního koše doporučujeme vkládat:

• hrnce,
• pánve,
- poklice,
- velké misky a talíře.

Po uložení nádobí do dolního koše myčky se ujistěte, že není zabráněno otáčení ostřikovacích ramen. Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů v dolním koši (Obr. 10).

• Příbory vkládejte do koše na příbory, nože ostřím směrem dolů.
• Zahnuté části příborů (vidličky, lžíce, lžičky) ukládejte do koše jedním směrem (dosažení lepšího mycího účinku).
• Dlouhé a špičaté předměty by měly být umístěny v přední části horního koše v horizontální poloze dle Obr. 9.
• Pokud se do tohoto koše nevejdou, je možné je uložit na etažér horního koše (Obr. 9).

Abyste zabránili stékání vody a kapek vody z horního koše na nádobí umístěné v dolním koši, doporučujeme nejdříve vyndat nádobí z dolního koše a poté postupně z horních košů.

POZOR!

Dbejte opatrnosti, aby příbory, které jsou ostré nebo mají ostré hroty, nevyčnívali z koše na příbory. Hrozí nebezpeční poranění! Nože umístěte vždy ostřím směrem dolů!

Program	Informace o mycím programu	Popis mycího cyklu	Množství mycího prostředku Před/hlavní	Doba mycího cyklu [min]	Spotřeba energie [kWh]	Spotřeba vody [L]	Leštidlo
[22X3] Auto	Automatická detekce mytí,lehce, normálně nebo silně znečištěné nádobí.	Předmytí (45°C) Automatické mytí (55-65°C) Oplachování Oplachování (50-55°C) Sušení	4/18 g Nebo 1-2 tableta	85 - 150 0	85-1,55 8,5 -	18 ANO
Intesive	Silně znečištěné nádobí, zašpiněné hrnce, pánve atd., zaschlé potraviny	Předmytí (45°C) Mytí (65°C) Oplachování Oplachování Oplachování (60°C) Sušení	4/18 g Nebo 1-2 tableta	205 1,5	16,6 ANO
Universal	Normálně špinavé nádobí, hrnce, talíře, skleničky a lehce znečištěné pánve	Předmytí (45°C) Mytí (55°C) Oplachování Oplachování (55°C) Sušení	4/18 g Nebo 1-2 tableta	175 0,98	13,6 ANO
ECO	Standardní program vhodný pro méně špinavé nádobí	Předmytí Mytí (50°C) Oplachování (50°C) Sušení	4/18 g Nebo 1-2 tableta	198 0,747	9,8 ANO
Glass	Lehce špinavé nádobí a sklo	Předmytí Mytí (50°C) Oplachování (50°C) Oplachování (50°C) Sušení	4/18 g Nebo 1-2 tableta	120 0,95	13,5 ANO
90 min.	Normálně špinavé nádobí, které potřebují rychlý oplach	Mytí (60°C) Oplachování Oplachování (50°C) Sušení	22 g Nebo 1 tableta	90 1,18	12,5 ANO
Rapid	Krátké mytí pro lehce špinavé nádobí; pro rychlé mytí	Mytí (45°C) Oplachování (45°C)	12 g Nebo 1 tableta	30 0,82	11,2 NE
Pre-wash	Oplach nádobí, které bude umyto později téhož dne	Předmytí	-	15	-	4,1	NE

Poznámka:
Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi mycího programu neohřívá.

UVEDENÍ SPOTŘEBIČE DO PROVOZU

Zahájení mycího programu

1. Otevřete dveře spotřebiče.
2. Zkontrolujte, příp. doplňte regenerační sůl a leštící prostředek.
3. Postupně vysuňte horní a dolní koš, vložte nádobí a následně zasuňte naplněné koše zpět. Doporučujeme nejdříve naplnit dolní a poté horní koš (viz kapitola „Uložení nádobí”).

4. Ujistěte se, že je kohoutek přívodu vody otevřený.

5. Pro zapnutí spotřebiče stiskněte tlačítko (1).

6. Opakovaným stiskem tlačítka (2) zvolte požadovaný programUniversal pleji (6) bude zobrazena prednastavená doba zvoleného programu. Mycí program je měněn v následujícím pořadí: ECO – Glass – 90min – Rapid – Pre-wash – Auto – Intensive – Universal – ECO.

7. Stisknutím tlačitka (3) můžete zvolit, zda má být pro zvolený mycí program použito horní ostřikovací rameno, spodní ostřikovací rameno nebo obě ostřikovací ramena. Volba ostřik. ramen lze použít pro všechny mycí programy.

8. Pokud požadujete odložený start mytí, opakovaně stiskněte tlačítko opožděného zapnutí (5). Opožděná doba zapnutí lze nastavit až na 24 hodin.

9. Po výběru mycího programu a všech nastaveních, zavřete dveře spotřebiče. Nastavený mycí program se spustí, příp. bude spuštěn odpočet odloženého startu.

10. Po dokončení mycího programu dojde k osmi-násobnému pípnutí. Během pípnutí na displeji bliká čas 0:00. Kontrolka u zvoleného mycího programu bude svítit a po osmi-násobném pípnutí se na displeji zobrazí „end“.

11. Otevřete dveře spotřebiče a stisknutím tlačítka (1) spotřebič vypnete. POZOR! Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry. Hrozí nebezpečí opaření!

12. Horké nádobí je velmi křehké. Před vyjmutím doporučujeme počkat přibližně 15 min., aby umyté nádobí vychladlo.

13. Nejprve vyjměte nádobí z dolního koše a pak z horních košů, abyste zamezili stékání vody a kapek vody z horního koše na nádobí, které je uloženo v dolním koši.

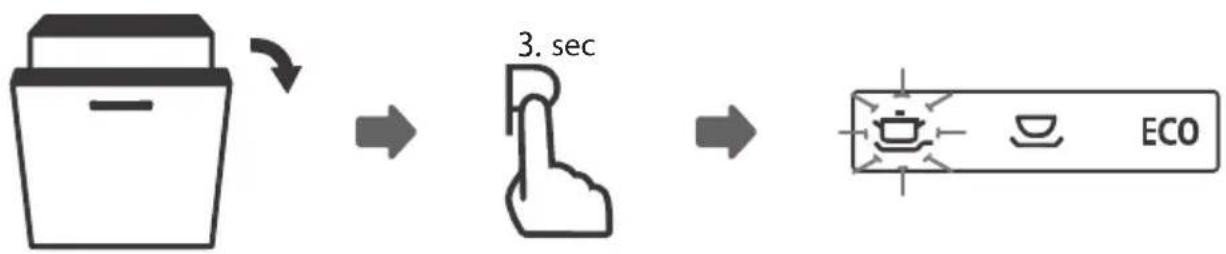

Změna programu během spuštěného mycího programu

Pokud se rozhodnete změnit spuštěný program, zkontrolujte, zda je v zásobníku mycího prostředku dostatek mycího prostředku, nebo zda už byl použit a bude ho potřeba před spuštěním nového programu doplnit (viz kapitola „Plnění mycího prostředku”).

1. Mirně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena nezastaví.
2. Na více než 3 sekundy stiskněte tlačítko (2). Spotřebič bude ve fázi pohotovostního režimu, ve kterém je možné změnit nastavení mycího programu.
3. Po změně nastavení mycího programu, zavřete dveře spotřebiče. Mycí program bude po několika sekundách pokračovat.

• Pokud otevřete dveře spotřebiče během spuštěného mycího programu, program bude pozastaven.
• Každou minutu se ozve zvukový signál, který upozorňuje na otevřené dveře spotřebiče během spuštěného mycího programu.

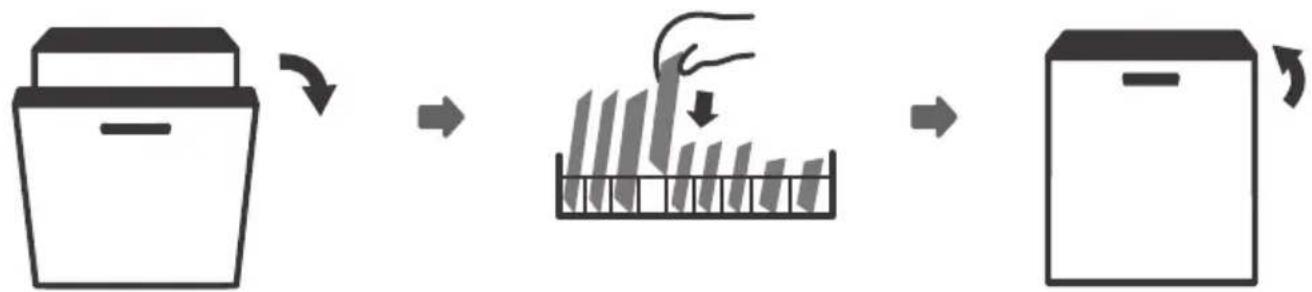

Přidání nádobí do myčky během spuštěného mycího programu

1. Mírně pootevřete dveře spotřebiče, mycí program bude pozastaven. Vyčkejte, dokud se ostřikovací ramena nezastaví.
2. Přidejte nádobí do myčky a dveře zavřete. Mycí program bude po několika sekundách pokračovat.

Při otevírání dveří spotřebiče dbejte zvýšené opatrnosti, může se uvolnit velké množství horké páry, nebo vystříknout horká voda. Horká voda s mycím prostředkem může mít chemicky agresivní charakter při styku s pokožkou nebo částmi nábytku.

Automatické otevření dveří

Po dokončení umývání se dvířka automaticky otevřou, aby se dosáhlo lepšího účinku sušení.

Poznámka:

Při automatickém otevírání nesmí být dvířka myčky blokována. To by mohlo narušit funkčnost zámku dveří.

Auto open se aktivuje v uvedeném časovém předstihu před koncem mycího programu Poznámka: Jestliže daný program funkci "Auto open" nenabízí, je kolonka označena "X"

Program
		AUTO	Intensive	Universal	ECO	Glass	90 min	Rapid	Pre-wash
Přídavná funkce	Žádná	10	10	10	50	10	5	X	X
	Zvýšená účinnost mytí	10	10	10	50	10	X	X	X
	Extra sušení	10	10	10	50	15	5	X	X
	Express	10	0	0	10	0	0	X	X

Tipy pro dokonalé výsledky sušení

• Účinek sušení u nádobí z nevhodného materiálu (např. plast) bude vždy horší než u ostatních materiálů.
• Nádobí vkládejte do košů tak, aby přebytečná voda nezůstávala v prohlubních.
  • V prohlubních, ve kterých se může objevit větší množství přebytečné vody, není myčka schopna zcela vysušit.

ČIŠTĚNÍ A ÚDRŽBA

Pravidelnou kontrolou a údržbou myčky předcházíte poruchám. Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat v časovém rozmezí 4 – 6 měsíců speciální čistič myčky.

• Zkontrolujte mycí prostor, zda v něm nejsou usazeniny tuků a vodního kamene. Pokud se usazeniny objeví, naplňte zásobník mycího prostředku mycím prostředkem a spustte mycí program s nejvyšší mycí teplotou.
• Těsnění dveří pravidelně otírejte vlhkou utěrkou, abyste odstranili usazeniny.
• Kontrolujte ukazatel doplňování soli, v případě potřeby regenerační sůl doplňte.
• Kontrolujte ukazatel lešticího prostředku, v případě potřeby lešticí prostředek doplňte.

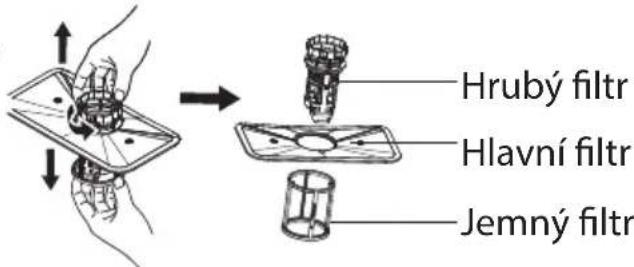

Filtrační systém

Filtrační systém na dně myčky zadržuje hrubé nečistoty z mycího cyklu. Nashromážděné hrubé zbytky mohou způsobit ucpání filtrů. Pravidelně kontrolujte stav filtrů a v případě potřeby je vyčistěte pod tekoucí vodou. Filtry myčky vyčistěte podle níže uvedených kroků:

1. Uchopte hrubý filtr a odjistěte jej otočením proti směru hodinových ručiček. Vysuňte filtr směrem nahoru.

Open

1. Jemný filtr lze vytáhnout ze spodní části sestavy filtru. Hrubý filtr oddělte od hlavního filtru jemným stlačením jazýčků nahoře a vytáhněte ho ven.

Hrubý filtr Hlavní filtr Jemný filtr

1. Větší zbytky potravin lze očistit opláchnutím filtru pod tekoucí vodou. Pro důkladnější čištění použijte měkký čisticí kartáček.

1. Poté znovu sestavte filtry. Postupujte v opačném pořadí, než byla jejich demontáž. Vložte sestavu filtru zpět do myčky a otočte ve směru hodinových ručiček. Zkontrolujte správné uzavření filtru pomocí polohy šipky uzavření filtru.

Filtry príliš neutahujte. Filtry dejte zpět ve správném pořadí, jinak by se do systému mohly dostat hrubé nečistoty a způsobit zablokování. Nikdy nepoužívejte myčku bez filtrů umístěných na svém místě. Nesprávné umístění filtru může snížit výkon spotřebiče a poškodit nádobí a príbory

Čištění ostřikovacích ramen

Ostřikovací ramena je nutné pravidelně čistit. Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska ostřikovacích ramen.

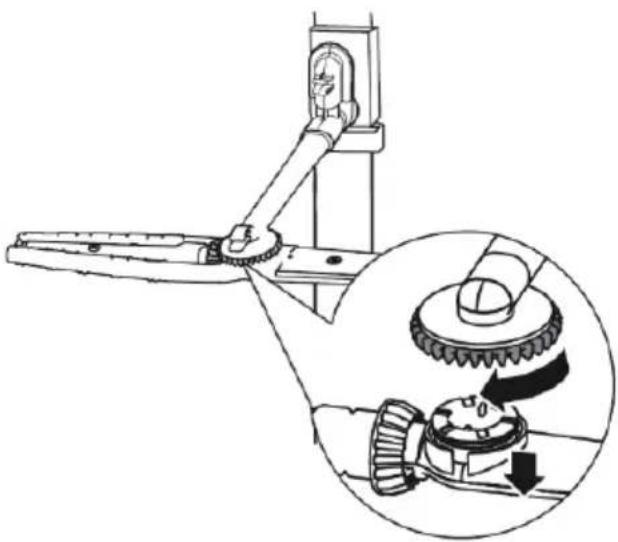

1. Chcete-li vyjmout horní ostřikovací rameno, podržte matici ve středu a otáčením ostřikovacího ramene ve směru hodinových ručiček jej vyjměte.
2. Pro vyjmutí spodního ostřikovacího ramene vytáhněte ostřikovací rameno směrem nahoru.
3. Umyjte ramena mýdlem a teplou vodou a trysky vyčistěte měkkým kartáčem. Po důkladném opláchnutí je nasadťe zpět.

Jednou z nejčastějších závad špatného mytí jsou zanešené ostříkovací ramena ze zbytků jídel. Tyto zbytky jídel se do ostříkovacích ramen dostávají přes špatně zajištěný filtr. Po očištění filtračního systému se ujistěte, že je filtr zajištěný!

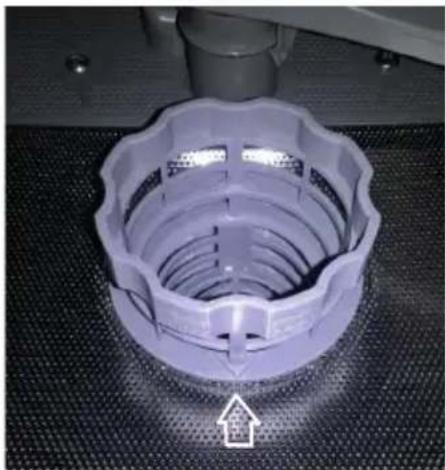

správně zajištěný filtr šp

spatně zajištěný filtr

Čištění ovládacího panelu a povrchu spotřebiče

• K čištění používejte pouze měkký navlhčený hadřík.
• Nepoužívejte hrubé a ostré předměty (např. drátěnky) nebo agresivní čisticí prostředky.
• Chraňte zámek dveří spotřebiče před vniknutím vody.
• K čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky ve spreji. Mohly by způsobit poškození zámku dveří a elektrických částí spotřebiče.
• Některé papírové utěrky mohou poškrábat nerezové části ovládacího panelu.

Čistění dveří spotřebiče

• K čištění okrajů po obvodě dveří použijte pouze měkký navlhčený hadřík.
• Nepoužívejte žádné čisticí prostředky ve spreji, mohly by způsobit poškození zámku dveří a elektrických částí spotřebiče.

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat, nebo budete myčku umístovat do míst s výskytem nízkých teplot, je zapotřebí dodržet následující kroky:

1. Odpojte myčku od elektrické sítě.
2. Uzavřete přívod vody a odpojte přívodní hadici od přívodu vody.
3. Odmontujte prívodní hadici a vylijte vodu z hadice i z myčky. K zachycení vody můžete použít mělkou nádobu, např. lavor.
4. Znovu připojte přívodní hadici zpět k myčce.
5. Vyjměte filtrační systém na dně myčky a zbylou vodu v odtoku vysušte (např. houbičkou).

Poznámka:

• V případě, že myčka nemůže být spuštěna kvůli ledu, obratte se na servisní středisko.

Tipy pro údržbu myčky

• Po každém použití (mycím cyklu) uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach.
• Před čištěním a údržbou vypojte přívodní kabel ze zásuvky elektrického napětí.
• K čištění nepoužívejte žádné hrubé (např. drátěnka, houbička na nádobí) a ostré předměty nebo agresivní čisticí prostředky, mohly by poškrábat povrch spotřebiče.
• K čištění používejte navlhčený hadřík namočený do vody se saponátem.
• Pokud nebudete delší dobu myčku používat, spustte mycí program bez vloženého nádobí. Po dokončení programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach. Pootevřená dvířka prodlužují životnost těsnění.
• Pri přemístování udržujte spotřebič ve svislé poloze. Pokud to není možné, položte spotřebič a přepravujte na zadní stěně.
• Jedním ze zdrojů zápachu jsou nečistoty usazené kolem těsnění. Pravidelným čištěním navlhčeným hadříkem těmto zápachům zabráníte.

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

Vestavné myčky, které jsou dodatečně instalovány jako samostatně volně stojící, musí být zabezpečeny proti převrácení. Musí být například přišroubovány ke stěně, nebo umístěny pod pracovní desku, která je přišroubovaná k sousedním skříňkám. Pro bezpečný provoz musí být myčka zapojena kvalifikovaným odborníkem. Údaje pro přítok a odtok vody i parametry elektrické sítě musí odpovídat údajům, uvedeným v technických parametrech nebo v montážních pokynech.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Montážní poloha myčky by měla být v blízkosti zásuvky elektrického napětí, přívodu vody a odpadu.
• Na jedné straně spodní skříňky by měl být prostor pro připojení přívodní a vypouštěcí hadice a pro zástrčku elektrické energie.
• Rozměry pro montáž spotřebiče jsou uvedeny na Obr. 12.
• Pokud je myčka instalována v rohu spodních skříněk, ponechte kolem otevřených dveří myčky prostor minimálně 50mm (Obr. 13).

90° 90° 820mm 600mm Prostor pro hadice a pro zástrčku elektrické energie 80 100 Prostor mezi spodní skříňkou a podlahou 600 mm Myčka Otevřené dveře spotřebiče Spodní skříňky Minimální prostor 50 mm

Obr. 12
Obr. 13

Rozměry a upevnění krycí desky na dvířka myčky

• Na Obr. 14 jsou uvedeny rozměry a umístění otvorů na krycí desce dveří myčky. Rozměry jsou uvedeny v mm.
• Na připravenou krycí desku připevněte držadlo, aby upevňovací šrouby držadla měly zapuštěnou hlavu a nevyčnívaly ze zadní strany krycí desky.
• Pomocí připevňovacích pásů umístěte krycí desku na dveře myčky (Obr. 14a).
• Po umístění desky upevněte krycí desku ke dveřím myčky pomocí šroubů (Obr. 14b).

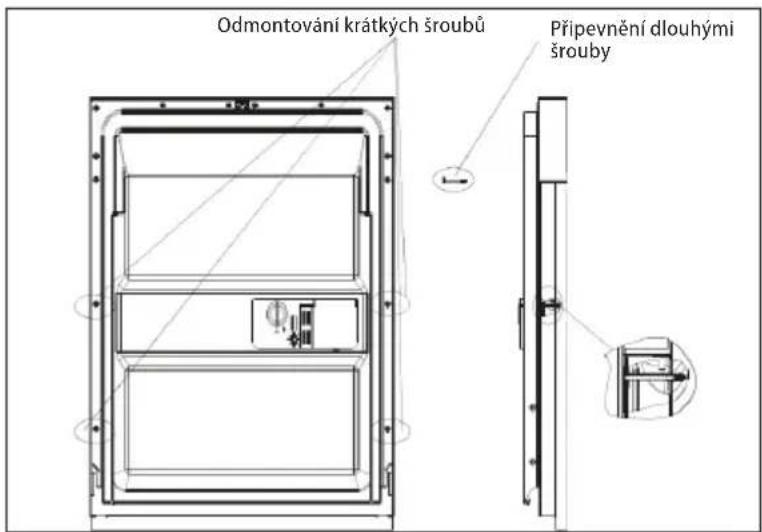

• Z vnitřní strany dveří myčky vyšroubujte 4 krátké šrouby (Obr. 14b).
• Do vnitřní strany dveří myčky našroubujte 4 dlouhé šrouby. Tím dojde k upevnění krycí desky ke dveřím myčky (Obr. 14b).

589 566 220 41 12 207 402 605 (MAX) 110.5 220 A A-A 18 6-8 6-C1.5 20 6-Ø1 1.5 8-9.5 8-Ø2 20 1.5 A-A

Obr. 14

Přípevňovací pás Přípevňovací pás

Odmontování krátkých šroubů Připevnění dlouhými šrouby

Obr. 14a Obr. 14b

Poznámka:

1. Na nákresu pro montáž vrchní desky je v horní části znázorněno, kolik distančních lišt a jaké šrouby je potřeba použít pro instalaci distančních lišt k ovládacímu panelu myčky.
2. Distanční lišty se skladají do sebe, přičemž strana bez „pacek“ se přiloží ke spodní hraně ovládacího panelu myčky.
3. Na spodní straně distančních lišt jsou „packy“, které se musí odstranit (odřezat). Tento krok je potřeba provést z důvodu správného dolehnutí vrchní krycí desky k distanční liště/lištám.
4. Po odstranění „pacek“ se distanční lišty přišroubují šrouby ke spodní hraně ovládacího panelu myčky.
5. V horní části nákresu pro montáž vrchní desky je znázorněno, jaké šrouby je nutné použít s ohledem na počet použitých distančních lišť.
6. Po přišroubování distančních lišť ke spodní hraně ovládacího panelu myčky, musí být hlavička šroubu zároveň (nesmí vyčuhovat) se spodní stranou distanční lišty.

Nastavení síly pružiny dveří

• Síla pružiny je nastavena pouze pro samotné dveře myčky. Při upevnění krycí desky se změní váha dveří myčky.
• Změnu síly pružiny dveří lze nastavit pomocí šroubů ve spodní přední straně myčky (Obr. 15).
• Nastavení síly pružiny je správné, pokud zůstávají dveře v otevřené poloze a nepadají.

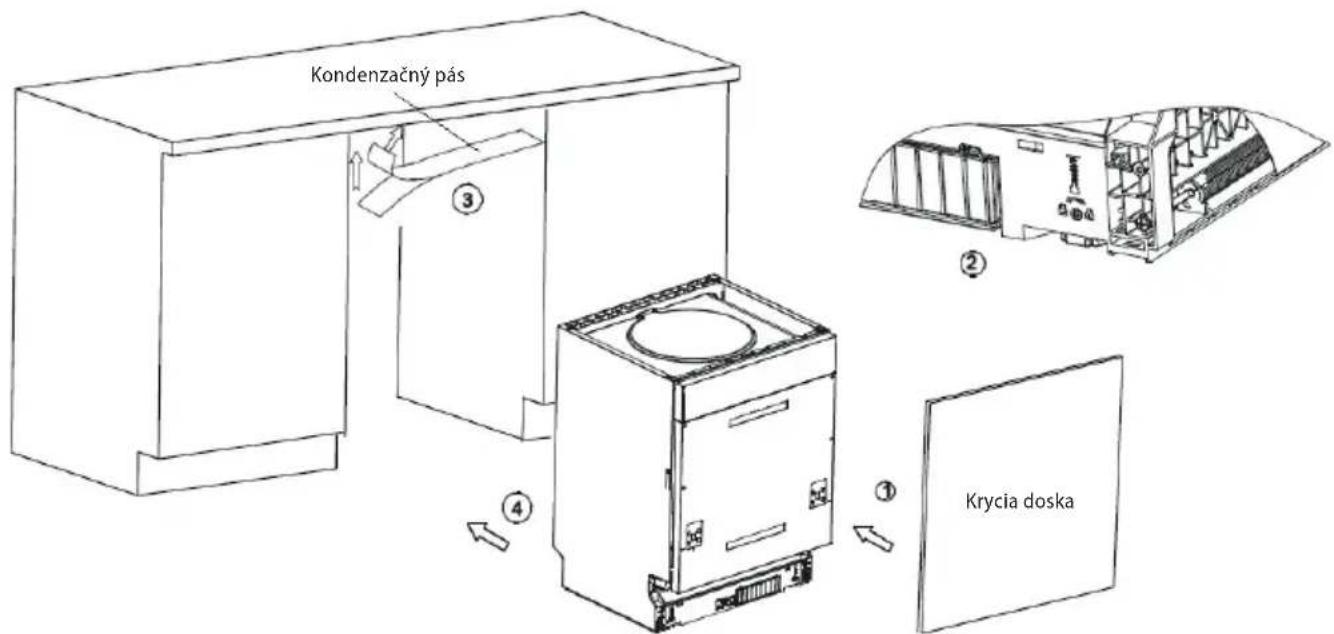

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

2. Ke dveřím myčky připevněte krycí desku. Pro připevnění použijte upevňovací šrouby a držáky.

3. Nastavte sílu pružin dveří (levá a pravá) pomocí šroubů ve spodní přední straně myčky (Obr. 15). Ve směru hodinových ručiček zvyšujete sílu pružin. Proti směru hodinových ručiček sílu pružin snižujete.

4. Připojte přívodní hadici k přívodu studené vody dle Obr. 17.

5. Připojte vypouštěcí (odtokovou) hadici dle Obr. 18.

6. Přilepte kondenzační pás pod pracovní (kuchyňskou) desku (krok 3). Dbejte, aby byl kondenzační pás nalepen zároveň s okrajem pracovní (kuchyňské) desky.

7. Umístěte myčku do připraveného prostoru.

8. Pomocí nožiček v přední a zadní části myčky vyrovnejte myčku do vodorovné polohy. Zadní nožičky lze nastavovat na středu myčky otáčením šroubu v přední spodní straně myčky (krok 5A). Pro nastavení předních nožiček myčky otáčejte šrouby, které se nacházejí v blízkosti předních nožiček ve spodní přední straně myčky (krok 5B). Správnost vyrovnání zkontrolujte vodováhou (Obr. 16).

9. Zapojte zástrčku do zásuvky elektrické sítě.

10. Po umístění a vyrovnání myčky, musí být myčka zajištěna. Zajištění myčky lze provézt dvěma způsoby:

A – Uchycení do běžné kuchyňské (pracovní) desky:

Umístěte instalační háček do připraveného otvoru na vrchní straně myčky. Přišroubujte instalační háček ke kuchyňské (pracovní) desce (krok 6).

B – Uchycení do mramorové nebo žulové pracovní desky:

Přišroubujte boky myčky ke skříňkám (krok 7).

Kondenzační pás ③ ② ④ Krycí deska

Vyrovnání myčky do vodorovné polohy

1. Umístěte myčku do připraveného prostoru.
2. Umístěte vodováhu na plně otevřené dveře myčky a do vnitřního prostoru myčky (Obr. 16). Zkontrolujte, zda je myčka ve vodorovné poloze.
3. Pomocí nastavitelných nožiček vyrovnejte myčku, aby byla ve vodorovné poloze.

Poznámka:

Maximální nastavitelná výška nožiček je 70mm.

Zkontrolujte rovinu pomocí vodováhy Zkontrolujte rovinu pomocí vodováhy

Obr. 16

Připojení do elektrické sítě

• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 10A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehřátí.
• Zástrčka přívodního kabelu myčky musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
  • Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího či špatného ochranného spojení.

Připojení přívodu vody

• Před připojením přívodní hadice k přívodu vody se ujistěte, že je tlak vody v rozmezí 0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakový ventil.
• Přívodní hadici připojte k vodovodnímu kohoutku se závitem 3/4" (Obr. 17). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.
• Při výměně spotřebiče musí být pro připojení na zdroj vody vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.
• Pokud je vodovodní potrubí nové nebo nebylo delší dobu použité, před připojením přívodní hadice odpustte dostatečné množství vody, aby se vodovodní trubky propláchly a případné usazeniny se vyplavily a nedostaly se do myčky nádobí.
• Pokud nebudou tyto bezpečnostní pokyny dodrženy, může dojít k zablokování a poškození spotřebiče.

Obyčejná přívodní hadice

Bezpečnostní přívodní hadice

Obr. 17

Připojení vypouštěcí (odtokové) hadice

Vypouštěcí (odtokovou) hadici připojte k odpadnímu potrubí s minimálním průměrem 40 mm (Obr. 18). Ujistěte se, že vypouštěcí (odtoková) hadice není nikde ohnutá nebo skřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody. Výška odpadního potrubí musí být menší než 1000 mm (Obr. 18) a vypouštěcí (odtoková) hadice nesmí být ponořena do vody.

Vypouštěcí (odtokovou) hadici zajistěte proti vytažení z odpadního potrubí.

Zadní strana myčky Hadice výpusti Přívodní kabel Přívodní hadice Vypouštěcí hadice Deska kuchyňské linky max 1 000 mm Ø 40 mm Obr. 18

Prodloužení vypouštěcí (odtokové) hadice

Vzdálenost mezi připojením vypouštěcí (odtokové) hadice k odpadnímu potrubí a spodní částí spotřebiče by neměla být větší než 1000 mm. Pokud potřebujete prodloužit vypouštěcí (odtokovou) hadici, ujistěte se, že použijete stejnou vypouštěcí (odtokovou) hadici. Celková délka odtokové hadice nesmí být delší než 4 m, jinak bude snížen čistící efekt spotřebiče.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uzavřete přívod vody.
3. Uvolněte hadice pro odtok a přítok vody.
4. Uvolněte upevňovací šrouby.
5. Pokud je k myčce pripevněn deskový podstavec, demontujte jej.
6. Vytáhněte myčku a přitom opatrně vytáhněte hadice pro odtok a přítok vody a přívodní kabel.

Odpojení přívodu vody

1. Vypněte přívod vody (kohoutek).
2. Stisknutím tlačítka uvolníte tlak vody v přívodní hadici. Při sníženém tlaku nedojde k nechtěnému vytrysknutí vody z hadice.
3. Vyšroubujte přívodní hadici od kohoutku.

Vypuštění přebytečné vody z hadic

V případě, že je vypouštěcí (odtoková) hadice napojena na odpadní potrubí v maximální povolené výšce, nelze přebytečná voda vypustit úplně. Je zapotřebí vypouštěcí (odtokovou) hadici vypojit od odpadního potrubí a položit ji co nejníže. Pro vypuštění přebytečné vody z myčky umístěte vedle odpojené vypouštěcí (odtokové) hadice např. lavor, do kterého přebytečná voda z hadic vyteče.

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

Popis závady Možná příčina Řešení
Ze spotřebiče není odčerpávána voda	Zlomená odtoková hadice Zkontrolujte odtokovou hadici.
	Ucpaný filtr Zkontrolujte hrubý	filtr (viz kapitola „čištění filtru“)
	Ucpaný odpad	Zkontrolujte odpad, zda není ucpaný. V případě ucpaného odpadu jej vyčistěte.Než se obrátíte na kvalifikovaného odborníka, odpojte vypouštěcí (odtokovou) hadici od odpadu a ověřte, zda z vypouštěcí (odtokové) hadice odtéká voda. Pro zachycení vody z vypouštěcí (odtokové) hadice použijte např. kbelík nebo nějakou jinou větší nádobu.
Mýdlová voda v mycím prostoru spotřebiče	Nevhodný mycí prostředek, rozlity lešticí prostředek	Používejte pouze mycí prostředek, který je určený pro myčky nádobí. Jestliže se vyskytne mýdlová pěna v mycím prostoru, nechte spotřebič otevřený, aby pěna vyprchala. Přilijte do mycího prostoru 4,5 litru studené vody, zavřete spotřebič a poté odčerpejte vodu. Bude-li potřeba, tento postup zopakujte. Rozlity lešticí prostředek vždy otřete co nejdříve.
	Rozlity lešticí prostředek Rozlity lešticí prostředek vždy otřete co nejdříve.
Skvrny v mycím prostoru	Byl použit barevný mycí prostředek	Nepoužívejte mycí prostředky s barvivem.
Bíly film na vnitřním povrchu myčky.	Usazené minerály z tvrdé vody	Použijte vlhkou houbu s čistícím prostředkem a navlékněte si gumové rukavice. Nikdy nepoužívejte žádné jiné čistící prostředky než určené pro myčky nádobí.
Skvrny na příborech	Použité příbory nejsou odolné vůči korozi
	Spotřebič nebyl spuštěn poté, co byla přidána sůl do myčky nádobí. Kousky soli se dostali do mycího cyklu	Po přidání soli vždy spustěte rychlý mycí program bez vloženého nádobí.
	Uvolněné víko zásobníku změkčovače	Zkontrolujte víko zásobníku změkčovače a ujistěte se, že je správně dotažený.
Klepající zvuk v mycím prostoru spotřebiče během spuštěného mycího programu	Spodní nebo horní ostřikovací rameno je blokováno nádobím, nebo je rameno zablokováno zbytky jídla	Přerušte program, zkontrolujte uspořádání nádobí nebo nádobí přeskládejte, příp. vyčistěte rameno od zbytků jídla.
Rachotivý zvuk v mycím prostoru spotřebiče během spuštěného mycího programu	Nádobí se během spuštěného programu pohybuje volně v mycím prostoru spotřebiče	Přerušte program a uspořádejte nádobí tak, aby nešlo k samovolnému uvolnění během mycího programu.
Kryt zásobníku mycíhoprostředku nelze zavřít	Zásobník je přeplněn.	Odeberte přebytečné množství mycíhoprostředku.
	Mechanismus je blokován přilepenými zbytky mycíhoprostředku.	Očistěte zavírací mechanismus zásobníku mycíhoprostředku.
Nádobí je špinavé	Nádobí nebylo uspořádánosprávně	Viz kapitola „Uložení nádobí“.
	Zvolený mycí program nebyldostatečně silný	Zvolte intenzivnější mycí program.
	Nedostatečné množstvímycího prostředku	Použijte větší množství mycího prostředku.
	Rameno je blokovánonádobím nebo zbytky jídla	Zkontrolujte uložení nádobí, příp. očistěte ramenood zbytků jídla.
	Filtr může být zanesen, nebošpatně nasazen. Může dojítk zablokování odstřikovacíchramen	Vyčistěte nebo správně nasadťe filtr. Vyčistěteostřikovací ramena (viz kapitola „Čištění a údržbaostřikovacích ramen“).
Stopy na skle	Kombinace měkké vodya příliš velkého množstvíčistícího prostředku	Používejte méně mycího prostředku, jestliže máteměkkou vodu a pro umytí skla zvolte nejkratšímycí cyklus.
Černé nebo šedé skvrny nanádobí	Hliníkové příbory se běhemmycího cyklu dotýkalynádobí	Použijte jemný brusný prostředek k vyčištěnitěchto skvrn. Nevkládejte tento prostředek domyčky!!!
Nádobí je mokré	Nesprávné uložení nádobí Viz	kapitola „Uložení nádobí“.
	Příliš málo leštícíhoprostředku	Zvyšte množství leštícího prostředku, příp.doplňte dávkovač leštícího prostředku.
	Nádobí je po dokončenémmycím cyklu vyndáno přílišbrzy	Nevyndávejte nádobí ihned po dokončení mycíhocyklu. Pootevřete dveře, aby mohla přebytečnápára uniknout. S vyjímáním nádobí začněte,jakmile bude nádobí téměř studené na dotek.Vždy jako první vyprázdněte spodní koš, aby sezabránilo kapající vody z horního koše do dolního.
	Zvolený špatný mycíprogram	Krátký mycí program snižuje výkon mytí nádobía také teplota mytí je nižší. Zvolte mycí programs delší dobou mycího cyklu.
	Příbory s dřevěnou rukojetí	Odvod vody je mnohem obtížnější z těchtopříborů. Tyto příbory nejsou vhodné pro mytív myčce nádobí.

CHYBOVÉ HLÁŠENÍ

V případě poruchy bude na displeji zobrazen kód chyby.

Kód Popis chyby Možná příčina
E1 Myčka příliš dlouho napouští vodu		Zkontrolujte přívod vody (kohoutek není otevřen, přívod vody je omezen, tlak vody je příliš nízký).
E3 Nedosáhnutí nastavené teploty Porucha ohřevného tělesa.
E4	Přetečení myčky	Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu vody..
E8	Chyba ventilu přívodu vody	Obratte se na kvalifikovaného odborníka nebo na servis.
E9	Stisknuté tlačítko déle než 30 sekund	Problém s přívodem vody, nebo vadné tlačítko.
ED	Přerušení komunikace mezi hlavní deskou a displejem.	Přerušený obvod na hlavní desce.
ED Porucha řídicího systému mytí. Selhala řídící deska nebo motor.
EC	Selhání komunikace mezi hlavní deskou plošných spojů s deskou plošných spojů displeje.	Přerušený obvod nebo poškozené komunikační vedení

POZNÁMKA:

• V případě přetečení spotřebiče vypněte hlavní přívod vody a následně se obratte na servis.
- Před opětovným spuštěním spotřebiče odstraňte z vnitřního prostoru spotřebiče přebytečnou vodu.

ROZMĚRY MYČKY

Výška (H) 815 mm
Šířka (W) 598m
Hloubka (D1)	570 mm (se zavřenými dveřmi)
Hloubka (D2) 1	150 mm (s dveřmi otevřenými do 90 °)

D1 W H D2

PŘÍKLAD ULOŽENÍ NÁDOBÍ

Horní koš

Číslo Položka Číslo Položka
1 Šálky 8 Mělké talíře
2 Talířky 9 Hluboké talíře
3	Skleničky	10	Servírovací talíř
4	Hrnky	11	Plastové talířky
5	Malý hrnec	12	Plastové misky
6	Hrnec na pečení	13	Skleněná mísa
7	Dezertní talířky	14	Dezertní misky

Koš na příbory

7 5 2 1 2 3 6 6 8

Číslo Položka

1 Polévkové lžíce

2 Vidličky

3 Nože

4 Čajové lžičky

5 Dezertní lžičky

6 Servírovací lžice

7 Servírovací vidličky

8 Lžice na omáčky

Poznámka:

- Max. hmotnost příborů, které se mohou umístit na etažér je 1.5 kg.

STOJAN PRO SKLENICE NA VÍNO

- Rozměrné sklenice lze také umístit do stojanu určenému k čištění sklenic na víno. Sklenice jsou mírně nakloněné, aby byl prostor využit co nejefektivněji.

- Pro umístění sklenic na víno vyndejte stojan na šálky ze spodního koše a sklopte dvě řady skládacích trnů, pak stojan vložte do koše.

Poloha 1 – levou stranu koše nastavte do spodní polohy, levá strana koše je plochá, pravá strana koše je zkosená.

Poloha 3 – posuňte pravou stranu koše zprava doleva, koše se překrývají.

Poloha 2 – zvedněte pravou stranu koše směrem nahoru, obě strany košů jsou ploché.

Poloha 4 –vyjměte pravou stranu koše, levá strana koše zůstane plochá.

• Levá strana koše nelze úplně vyjmout. Vyjmout lze pouze pravá část.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Popis ovládacieho panela

Návod na obsluhu

Plnenie regeneračnou sol'ou

Plnenie leštiacim prostriedkom

Čistiace prípravky

Nevhodný riad

Uloženie riadu

Prehl'ad čistiacich programov

Načasované zapnutie H:09

Ukazovatel'stavu

Symbol Uka	zovatel'stavu
	Leštidlo
	Sol'
	Prívod vody je zavretý

Funkce programu

Podl'a chemického zloženia ich možno rozdelit' na dve skupiny:

• poháre,
• kávové a čajové šálky,
  • tanieriky pod šálky,
• malé misky a taniere,
• plytké panvice.

Po uložení riadu do horného koša umývačky sa ubezpečte, že prúd vody riad neprevrhne.

Zadná stena koša

Zmena výšky horného koša

Automatické otvorenie dverí

Auto open sa aktivuje v uvedenom časovom predstihu pred koncom umývacieho programu Poznámka: Ak daný program funkciu „Auto open“ neponúka, je kolónka označená „X“

Program
		AUTO	Intensive	Universal	ECO	Glass	90 min	Rapid	Pre-wash
Pridavná funkcia	Žiadna	10	10	10	50	10	5	X	X
	Zvýšená účinnosť umývania	10	10	10	50	10	X	X	X
	Extra sušenie	10	10	10	50	15	5	X	X
	Express	10	0	0	10	0	0	X	X

Tipy na dokonale suchý riad

1. Uchopte hrubý filter a odistite ho otočením proti smeru hodinových ručičiek. Vysuňte filter smerom nahor.

Open

Hrubý filtr Hlavní filtr Jemný filtr

1. Potom opät zostavte filtre. Postupujte v opačnom poradí, než bola ich demontáž. Zostavu filtra vložte spät do umývačky a otočte v smere hodinových ručičiek. Skontrolujte správne uzavretie filtra pomocou polohy šípky uzavretia filtra.

Čistenie ostrekovacích ramien

Ostřikovací ramena je nutné pravidelně čistit. Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska ostřikovacích ramen.

1. Ak chcete vybrat' horné ostrekovacie rameno, podržte maticu v strede a otáčaním ostrekovacieho ramena v smere hodinových ručičiek ho vyberte.
2. Pre vybratie spodného ostrekovacieho ramena vytiahnite ostrekovacie rameno smerom nahor.
3. Ramená umyte mydlom a teplou vodou a dýzy vyčistite mäkkou kefou. Po dôkladnom opláchnutí ich nasadte spät.

Tipy na údržbu umývačky

Odmontování krátkých éroubů Přípevnění dlouhými érouby

Obr. 14a Obr. 14b

Poznámka:

Boky umývačky priskrutkujte ku skrinkám (krok 7).

Skontrolujte rovinu pomocou vodováhy Skontrolujte rovinu pomocou vodováhy

Obr. 16

Pripojenie do elektrickej siete

Výška (H) 815 mm
Šírka (W) 548 mm
Híbka (D1)	570 mm (so zatvorenými dverami)
Híbka (D2)	1 150 mm (s dverami otvorenými do 90 °)

D1 W H D2 o 90°)

PRÍKLAD UMIESTNENIA RIADU

Horný kôš

Číslo Položka

1 Polievkové lyžice

2 Vidličky

3 Nože

4 Čajové lyžičky

5 Dezertné lyžičky

6 Servírovacie lyžice

7 Servírovacie vidličky

8 Lyžice na omáčku

Poznámka:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
